127 commentaires
par Philip Wittamore il y a 1 an
Philip Wittamore

Il s'agit d'un seul bloc de bois de frêne sur lequel j'ai collé une semelle en cumaru. J'ai utilisé des ciseaux à bois et limes pour creuser, mais j'ai percé trois petits trous à 45° pour me guider au niveau du bouche.

Philip Wittamore
( Modifié )

Merci! Non, je n'ai pas remarqué de broutage jusqu'à présent avec cette lame de 2,2 mm d'épaisseur. Les contre-fers sont là pour tendre la lame afin de réduire le broutage, c'est pourquoi les fabricants de rabots en bois traditionnels d'aujourd'hui utilisent des lames plus épaisses d'environ 4 mm ou plus pour obtenir le même résultat. Il s'agit de mon premier rabot, j'ai l'intention d'expérimenter d'autres lames, en acier forgé ancien et en acier hss moderne. Je préfère également éviter les rabots laminés de type Krenov.

Voici un lien interessante: phillyplanes.co.uk

Philip Wittamore
( Modifié )

Merci! C'est bien du cumaru. Le menuisier locale m'a fait cadeau des chutes d'une terasse qu'il à installé.

Philip Wittamore

Merci! Il me faut un rabot de chant d'abord, mais ensuite il n'y à pas de limite! Le difficulté c'est l'obtention des fers.

Philip Wittamore

Merci!

Philip Wittamore

Merci!

Philip Wittamore

Merci!

Philip Wittamore

dneis merci du tuyeau!

Philip Wittamore
( Modifié )

Merci! C'est du pehd500 commandé chez Blockenstock à Dinan

blockenstock.fr

Philip Wittamore

Merci!

Philip Wittamore
( Modifié )

Merci! Désolé mais je l'ai inventé au fur et à mesure, avec les chutes de bois que j'avais à disposition. Le principe est simple, une pince pour tenir la défonceuse sur une planche avec du plastique haute densité fixé sur chaque bord, qui coulisse dans un aluminium en forme de U. La vis M12 est maintenue en bas par deux roulements à billes qui sandwich leur support, et passe dans un écrou hexagonal fixé à la planche de la toupie. En haut, un écrou hexagonal est fixé en perçant un trou dans l'écrou et la vis et en enfonçant un clou dans les deux.

Philip Wittamore

Quelques images en plus

Philip Wittamore
( Modifié )
Philip Wittamore
( Modifié )

Waouh!

Philip Wittamore
( Modifié )

Merci!
J'ai d'abord imprimé une grille (voir plan ci dessus), que j'ai découpé pour faire une sorte de U en papier de la taille d'une pièce. J'ai marqué les points sur les pièces avec un poinçon à travers le papier, et percé les marques avec une mèche de 3mm sur 4mm de profondeur. Lorsque tous les trous étaient faits, j'ai mélangé les deux composants de Milliput et rempli les trous à ras bord (pas facile, ç'est très collant mais idéal pour bois huileux). Une fois sec, j'ai poncé pour enlever l'excédent de pâte et révéler les points ronds.

amazon.fr/Mill...c/dp/B002CNEWAM

Le trait au millieu est fait avec une scie à chantourner, lame Pebco N°5

Philip Wittamore

Merci!

Philip Wittamore

Merci!

Philip Wittamore
( Modifié )

Bien vu! Je me suis dit que le nombre de fois que j'aurais besoin de poncer une pièce avec deux angles en même temps seront bien rares, mais si ça devient vraiment gênant je changerais le support.

Philip Wittamore

Je m'en sers beaucoup, mais c'est facile à monter et  à démonter

Philip Wittamore
( Modifié )

En faites c'est surtout pour extraire par la queue les souris carbonisés derrière la grille. Donc on devrait l'appeler plutôt une pince à souris grillé, mais je n'ai pas osé. L'Air du Bois est un site familial après tout.

Philip Wittamore
( Modifié )

ah oui, le plaisir de fabriquer des articles avec mes propres outils est incomparable!

Philip Wittamore
( Modifié )

Simplement à la meuleuse. La trempe est souhaitable pour les aciers carbone, par contre L'acier HSS M2 se détrempe pas même si on le bleuit. Il peut comme même être trempé de façon cryogénique, mais c'est hors de porter pour le plupart des amateurs.

Je noterais que j'ai aussi quelques vielles limes épaisses transformé en racloirs qui n'ont pas été trempés, mais qui fonctionnent très bien, il faut juste les aiguiser régulièrement.

Philip Wittamore
( Modifié )

Merci! c'est une Holife a transformateur 40w achète sur Amazon. Je l'ai utilisé pour faire les dessins des fleurs, les ombrages et le fond, sans chalumeau. J'ai fait toute la pyrogravure alors qu'il était monté sur ma tour.

Philip Wittamore

Merci!

par Pappa il y a 2 ans
Philip Wittamore

Beau travail!

par lespeluches il y a 2 ans
Philip Wittamore

Bravo, j'aime beaucoup

Philip Wittamore

Merci!

Philip Wittamore
( Modifié )

Merci! J'ai commencé par faire les guides de lame en décembre, mais j'ai été distrait par la fabrication de maisons de poupées pour Noël, et je m'y suis remis à la mi-janvier. Je suis à la retraite, donc je n'ai pas vraiment compté les heures.

Oui, j'ai utilisé les plans de Mattias Wandel:
woodgears.ca/b...lans/index.html

Philip Wittamore
( Modifié )

Merci ! Les guides supérieur et inférieur ont chacun un roulement derrière la lame, et des blocs de bois dur pour les guides latéraux. Pour plus d'infos sur la conception des guides, voir:

youtu.be/wyXR_0JTtBk

youtu.be/V_bUCTCNUmo

youtu.be/DQZY0bFDiw8

Philip Wittamore

Merci!

Philip Wittamore

Merci!

Philip Wittamore
( Modifié )

Merci! Le Makita LB1200F n'a que 165mm d'hauteur de coupe contre 270mm, et des roues de 305mm contre 400mm. Je suis à la retraite donc il est vrai que j'ai du temps à revendre. Coté efficacité je pense qu'il n'a pas a rougir des offres commerciaux, en tout cas je suis très content.

Philip Wittamore
( Modifié )

intéressante! merci! personnellement j'aime les guides en bois, que j'avais déjà expérimenté sur une scie plus petite, car ils ne mangent pas la lame en case de mauvais réglage.

Ceci dit, je pense modifier le guide inférieur pour que le roulement se présente comme celui de haut

Philip Wittamore

Merci!

Philip Wittamore

Waouh !

Philip Wittamore

Merci!

Philip Wittamore
( Modifié )

Merci! Bien vu! c'est mon franken-ruban, mi commercial, mi-bricolage:

Philip Wittamore

Merci!

Philip Wittamore
( Modifié )

hmm voyons:

Moteur: 134€
Courroies: 30€
MT2 socket: 10€
HDPE: 11€
Roulements 6206-2RS-SKF: 23€
Bois: récupéré
Tube métal, tige fileté, vis, boulons, ferraille: récupération - valeur 30€?

J'avais déjà le mandrin et contre-point MT2

Philip Wittamore
( Modifié )

Merci! oui, j'ai trois poulies que je remplace sur la broche

Philip Wittamore
( Modifié )

Erebor Je pense que le prix dépend beaucoup de ce que tu peux récupérer. J'avais un peu de contreplaqué bouleau, et j'ai récupéré du bois chez le menuisier local qui m'a gentiment scié les rails (du 60x80x1200mm) en bois dont j'ignore l’espèce mais qui est bien dur et un peu jaune.

J'ai oublié la broche, qui est un morceau d'acier 30mm x 300mm. J'ai trouvé un copain d'un copain équipé d'un tour à métaux et brasage d'argent qui me l'a fixé à un adaptateur M24/M33.

Il me faut vraiment un tour à métal...

Philip Wittamore

Merci!

Philip Wittamore
( Modifié )

Je le saurais assez vite, j'ai des ébauches de bols en cerisier à finir, et on vient de me donner un tronc de pommier, ça va me donner une idée du validité du projet!

Il est vrai que des outils de ce genre sont un ensemble de compromis, au niveau de pièces récupéré, technique employé, capacité du fabricant, et de ses finances.

Philip Wittamore
( Modifié )

Kentaro Le tour fait 1m20 de long. Le bois utilisé pour les rails est un bois dur exotique (récupéré chez mon menuisier local) qu'on utilise pour faire des fenêtres et menuiseries extérieurs.

L'avantage quand c'est fait par soi-même est que je serais toujours en train de l'améliorer.

Philip Wittamore
( Modifié )

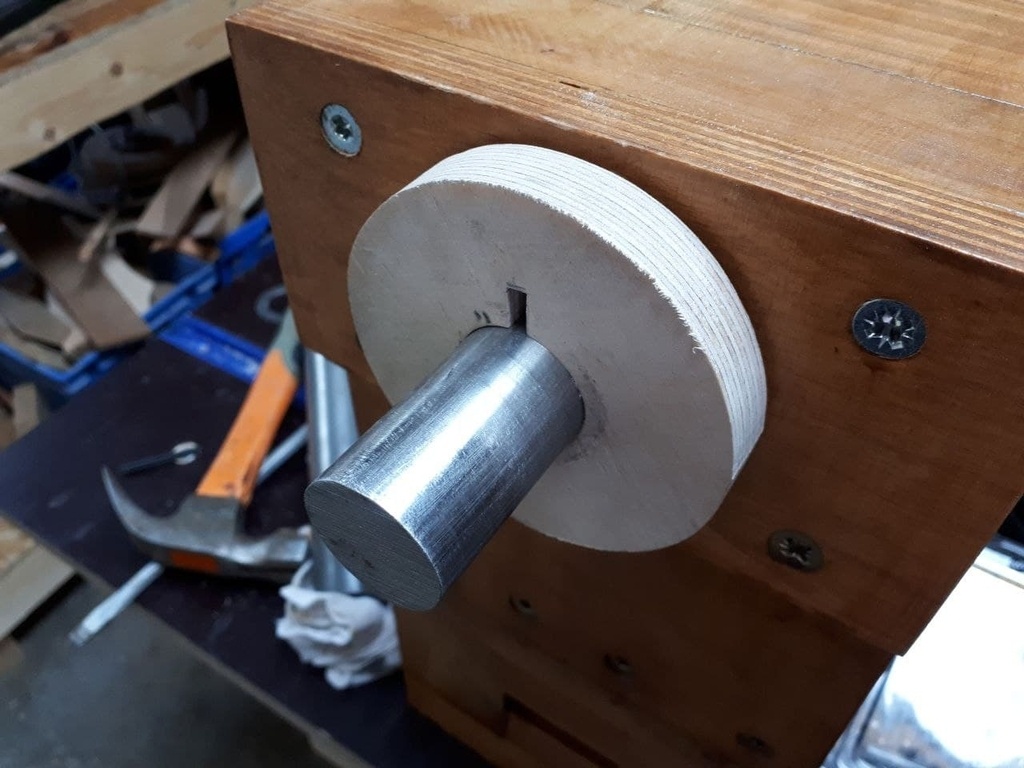

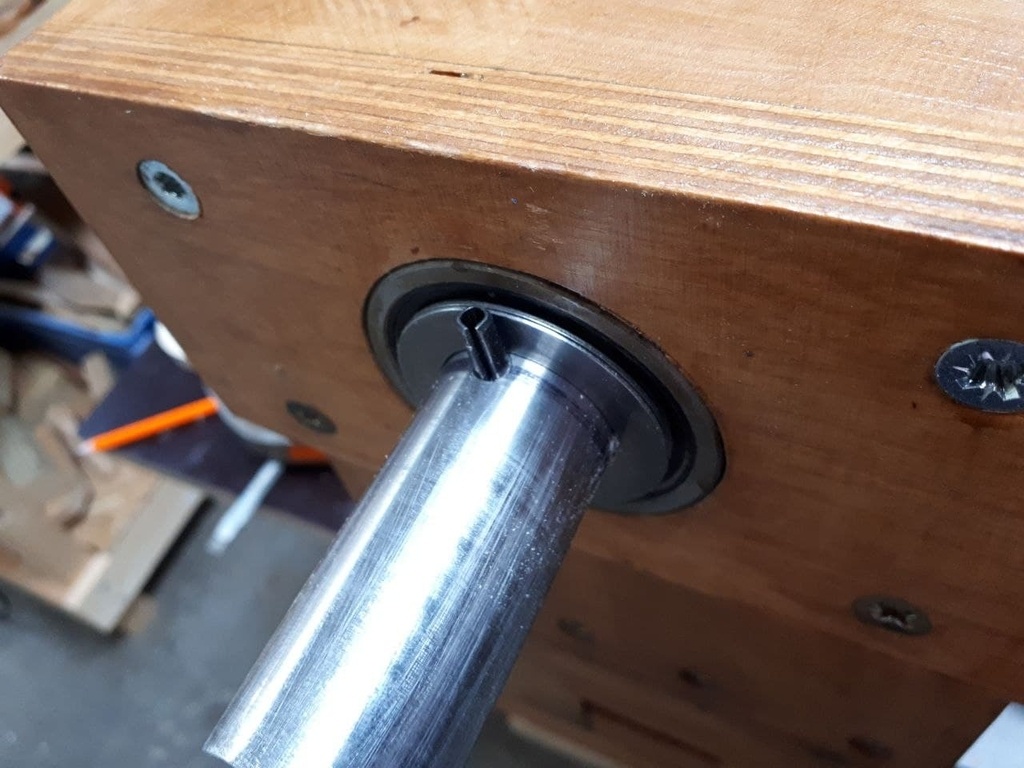

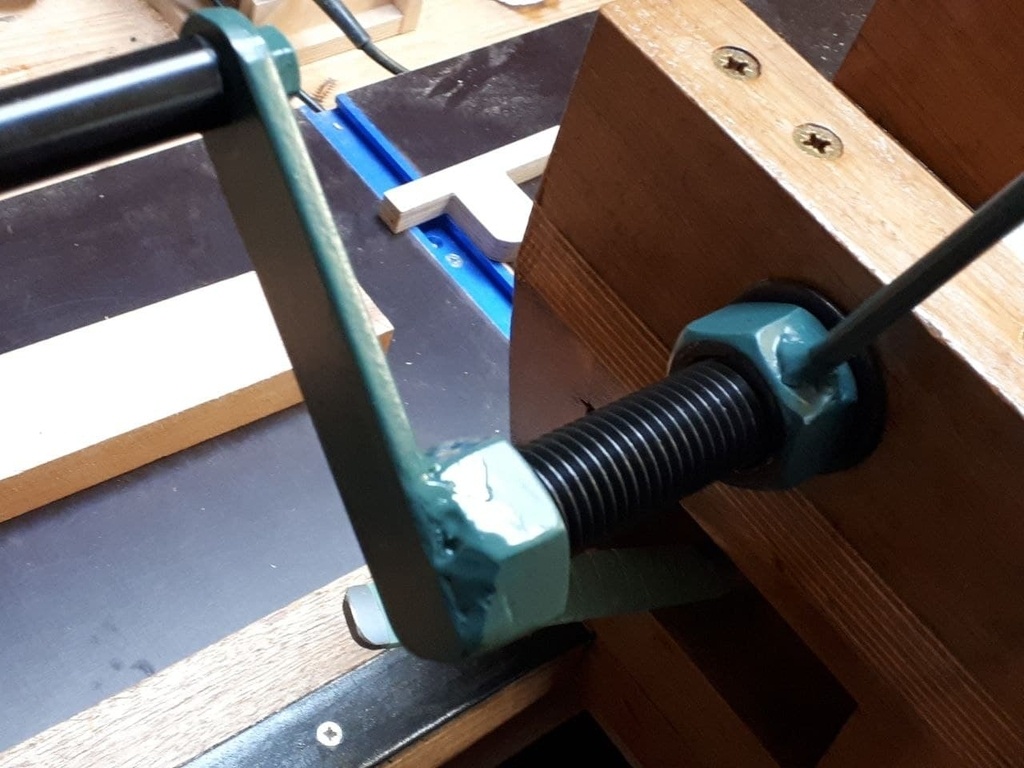

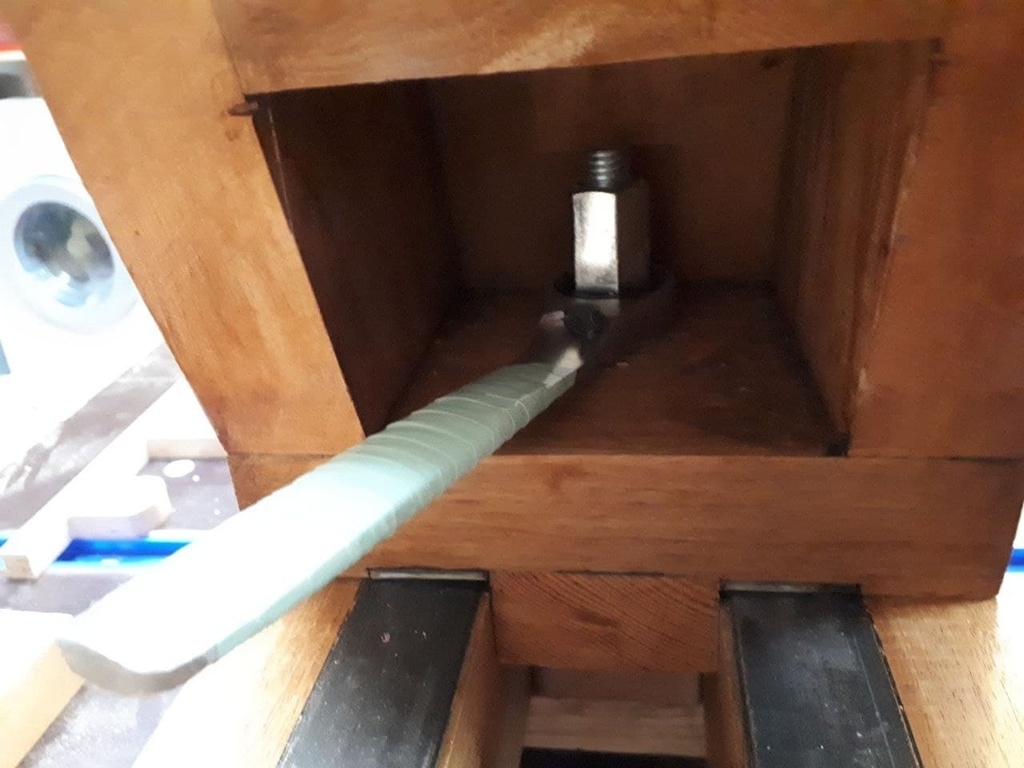

Quelques images de plus. La poupée mobile est bloque avec une clé à cliquet à bouton réversible. Un goujon traverse la broche pour la maintenir et sert aussi de point d'accroche pour les poulies. Je ne sais pas si cette solution est durable, mais je le tente, s’il ne marche pas, je vais utiliser une autre technique.

Philip Wittamore

benjams c'est une gouplille acier agricole

Philip Wittamore

c'est une œuvre d'art!

par Philip Wittamore il y a 3 ans
Philip Wittamore

tourné deux fois, vert ensuite sec

Philip Wittamore
( Modifié )

J'ai ajouté un bloc d'arrêt au chariot qui est taillé à la lame. Ed Stiles suggère un morceau d'aluminium, mais je préfère un bloc de bois que je peux tailler et remplacer au besoin.
J'ai également ajouté une bande de bois remplaçable qui soutient la coupe et évite l'arrachement. Elle est maintenue par de petits clous, ce qui permet de la changer facilement.
