Philip Wittamore

Défonceuse sous table

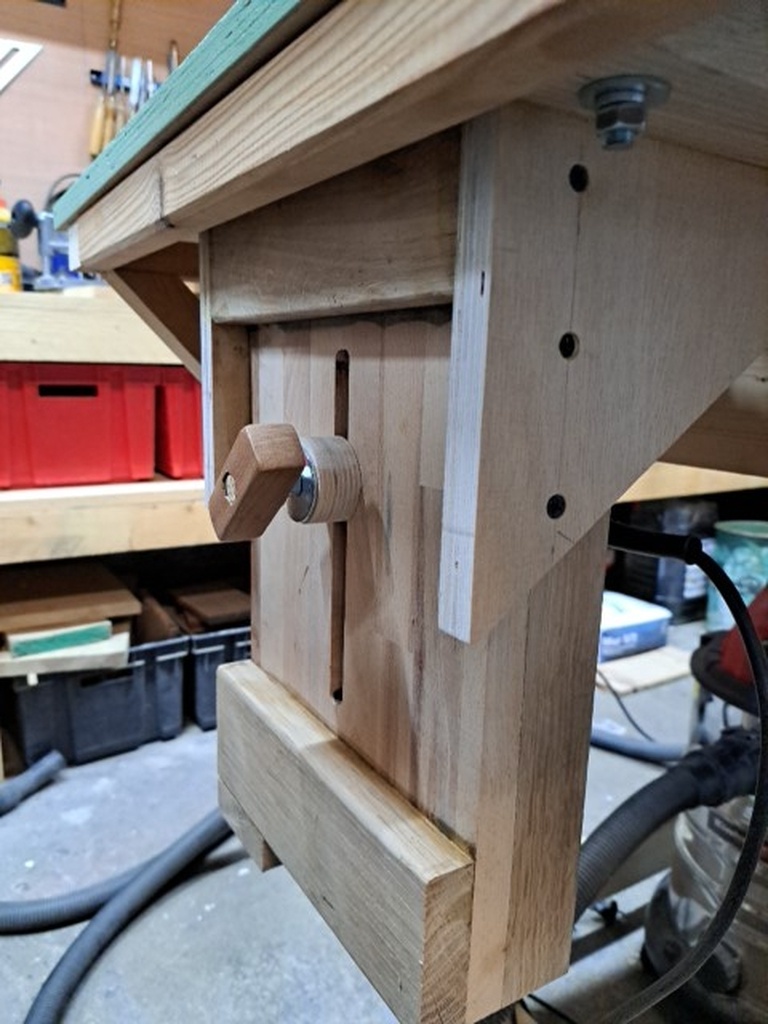

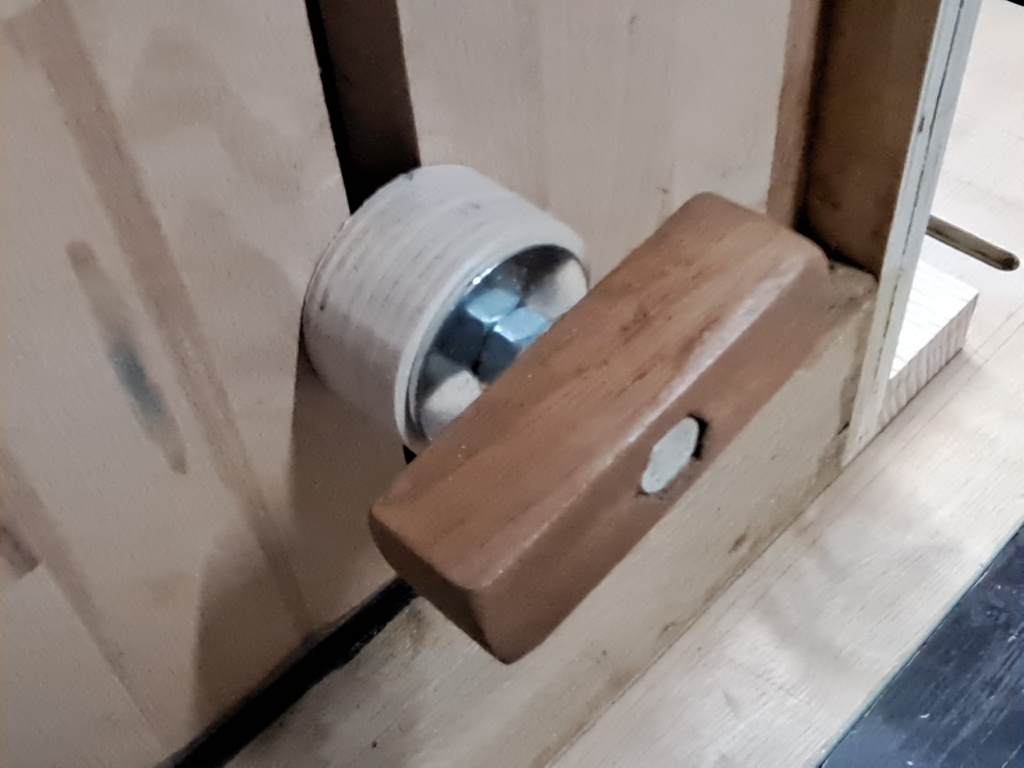

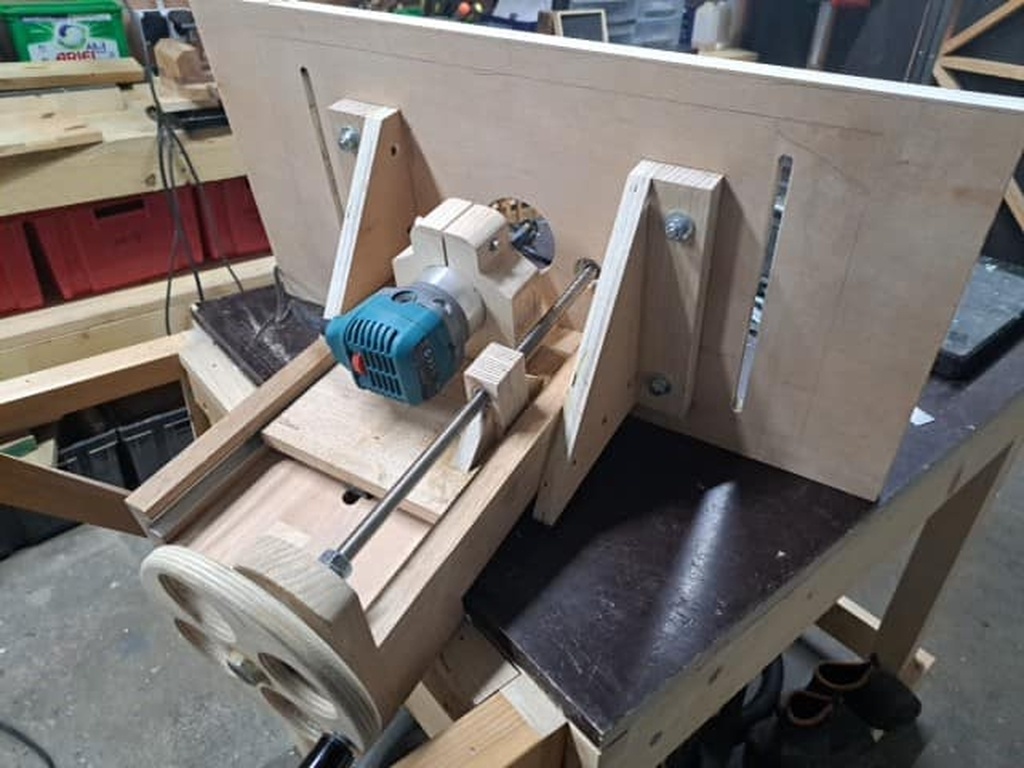

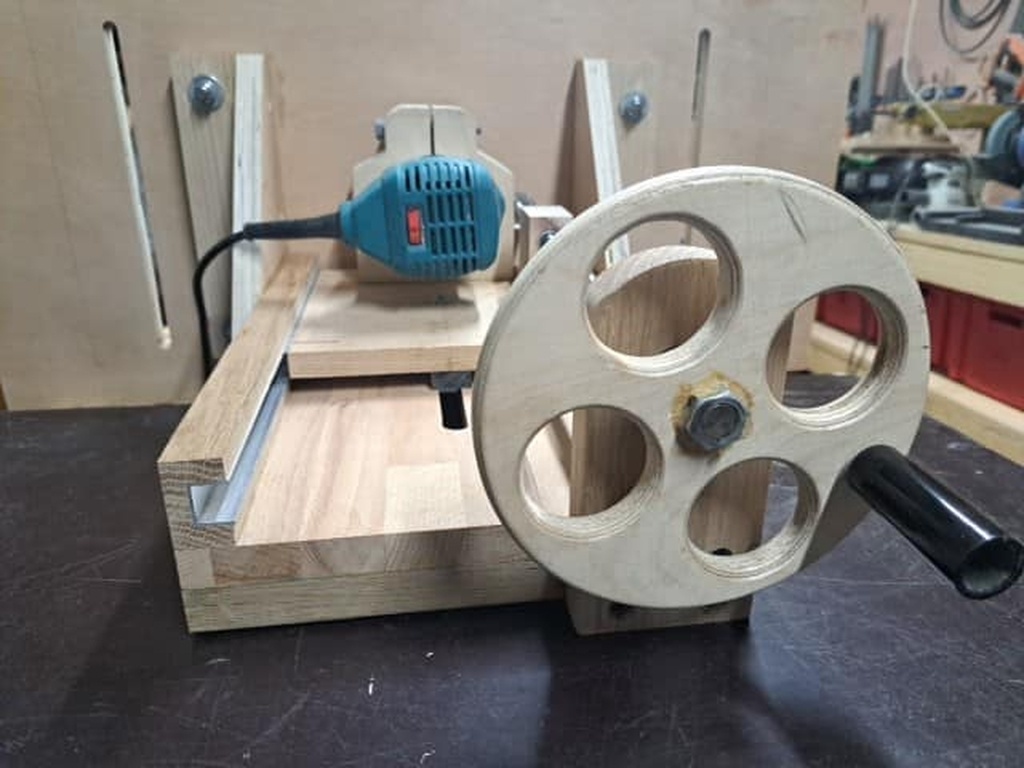

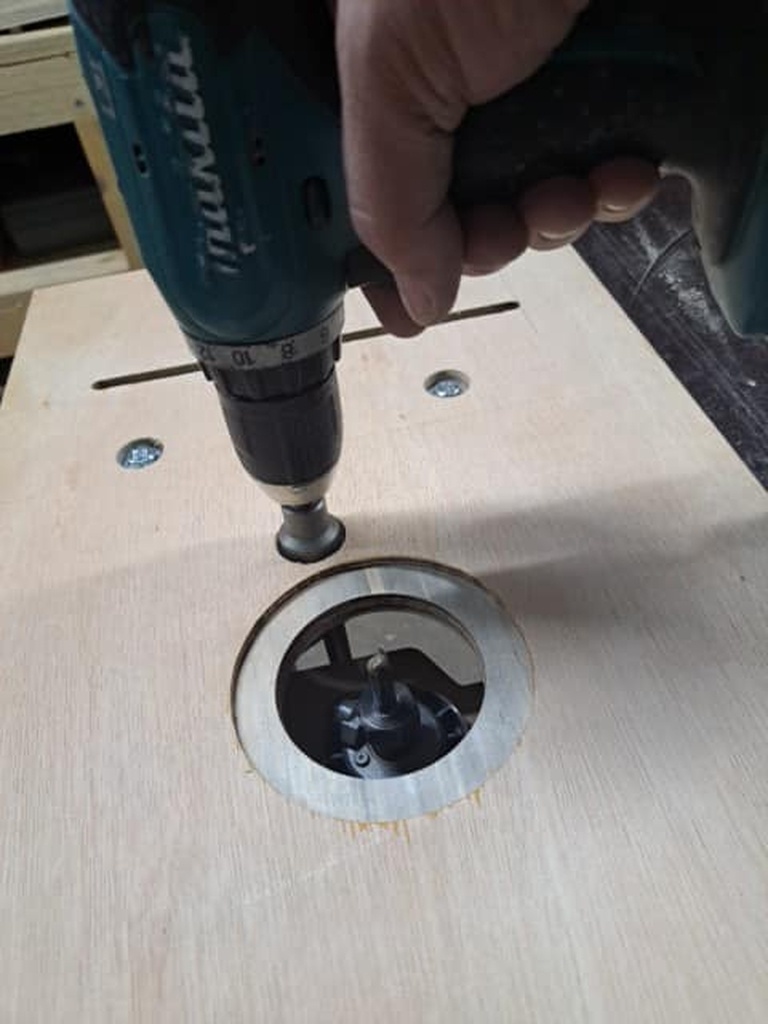

Défonceuse sous table avec élévateur manuel et assisté.

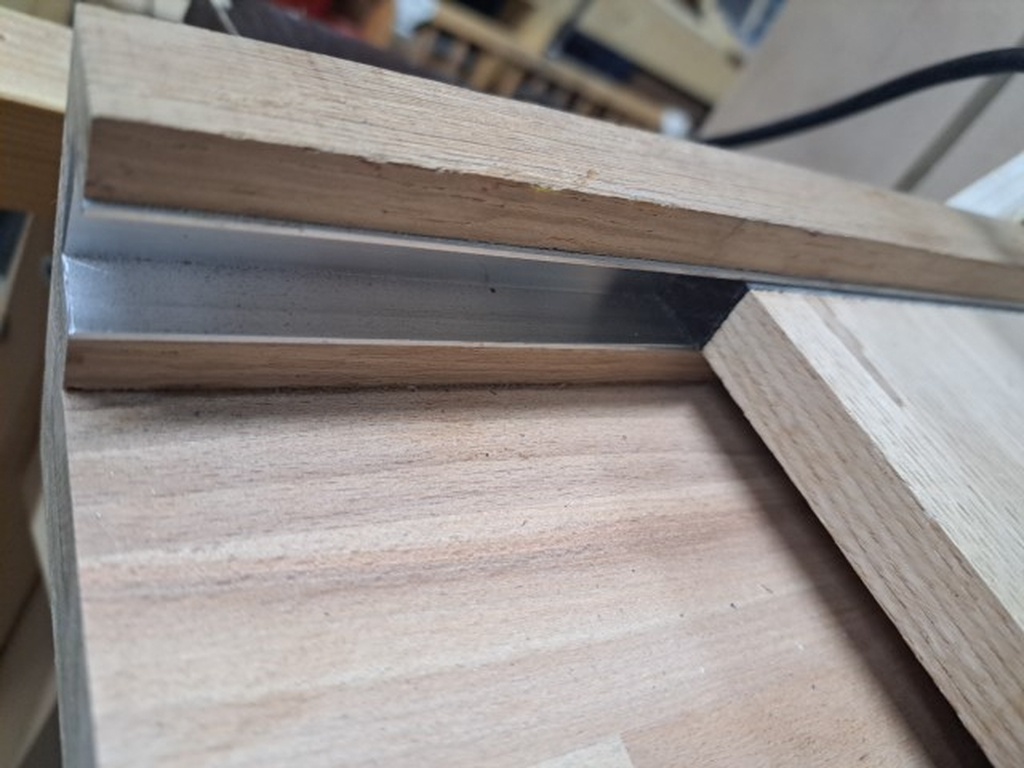

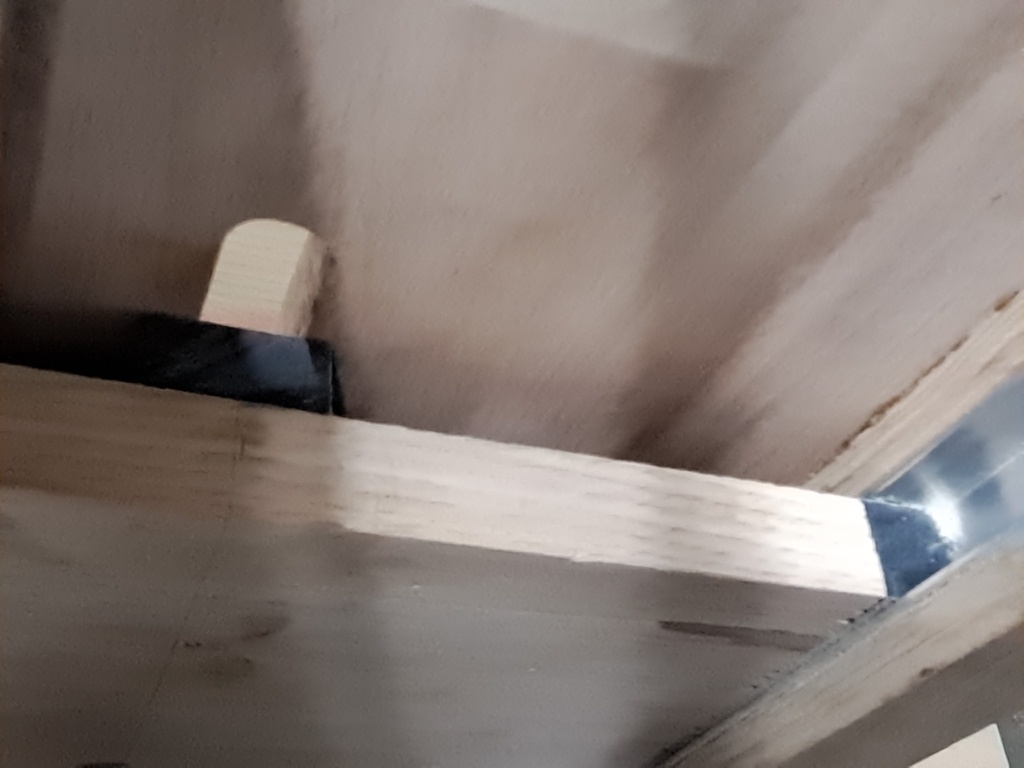

Les glissières sont en plastique haute densité et en profilé en U en aluminium.

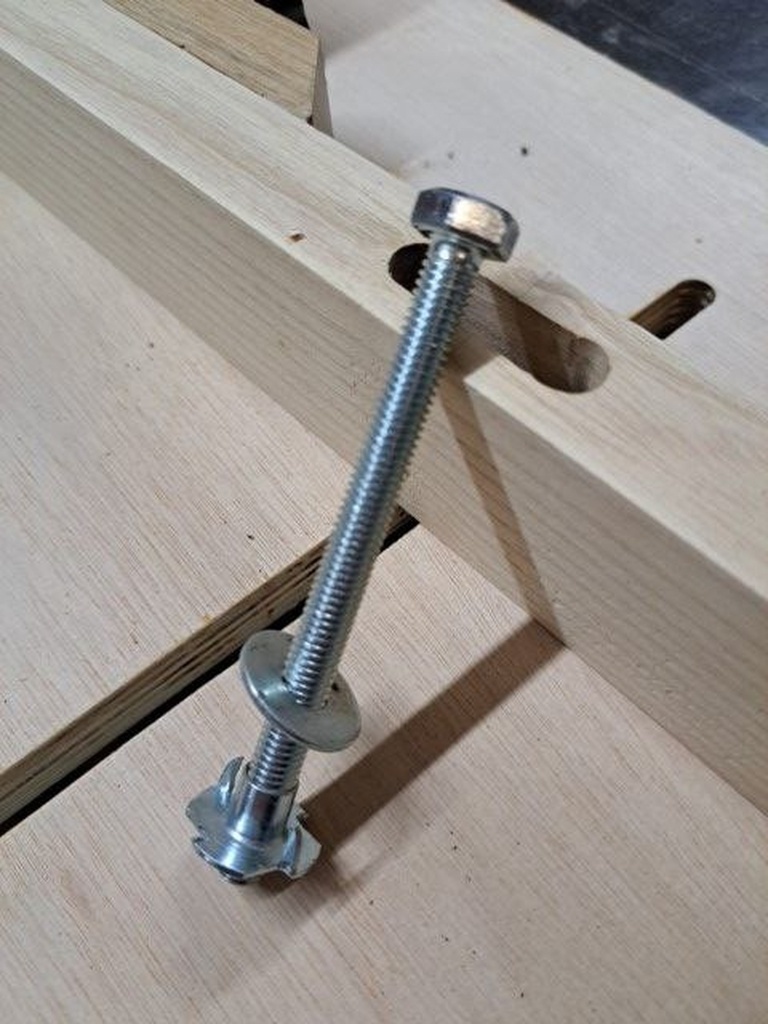

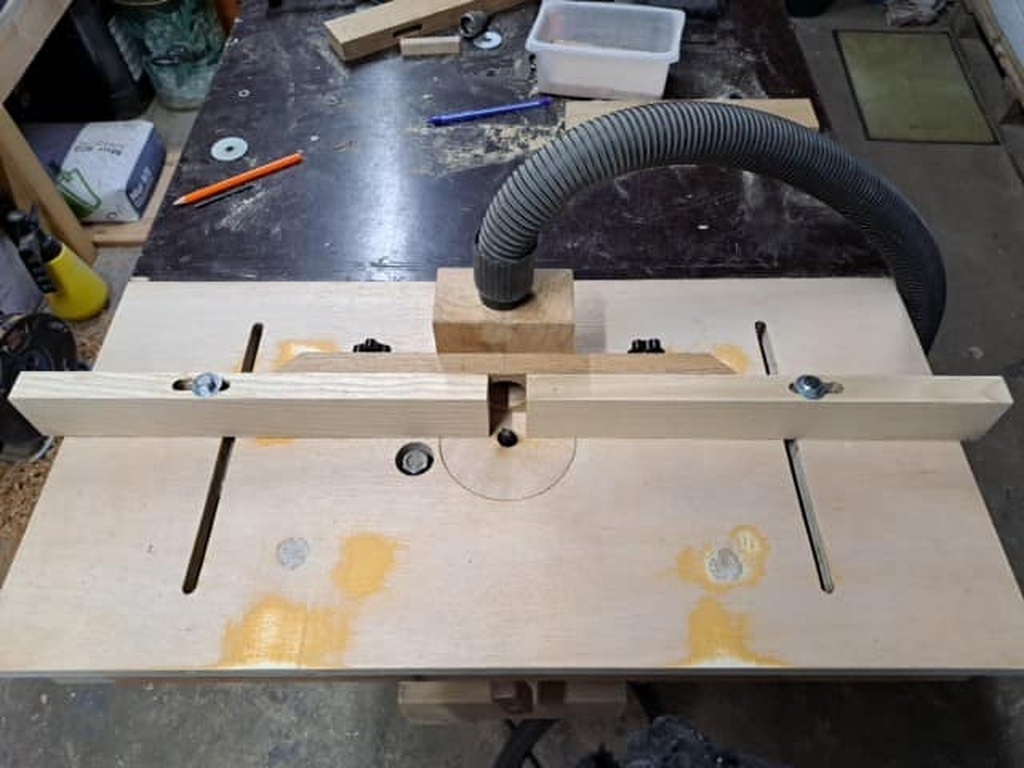

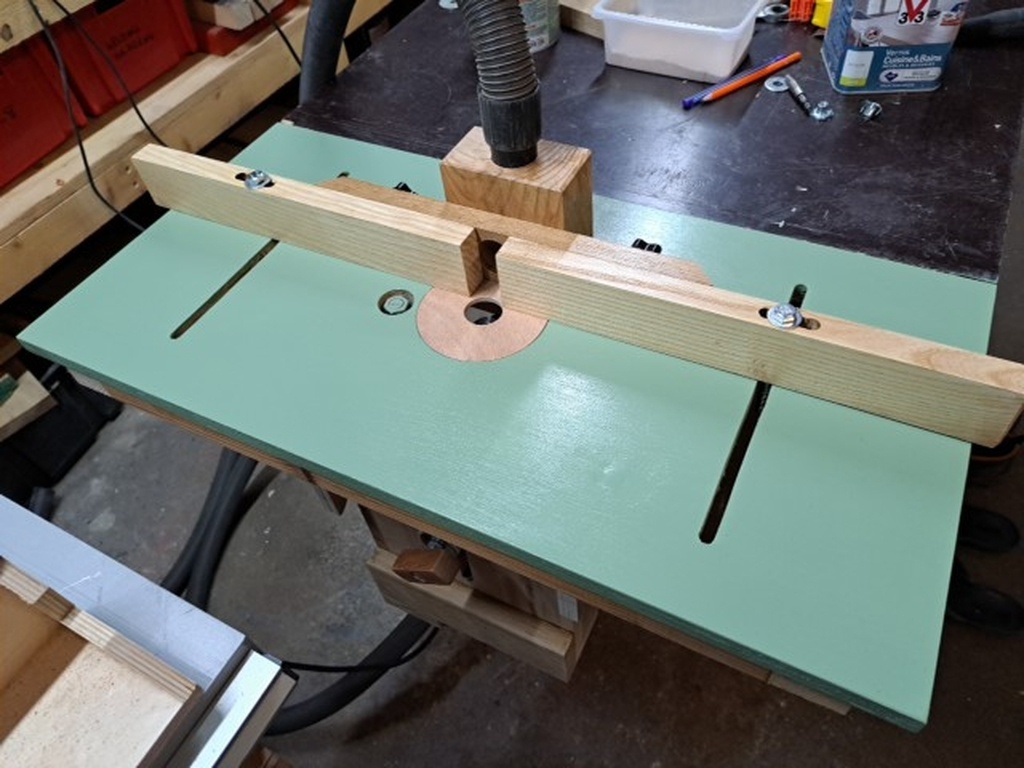

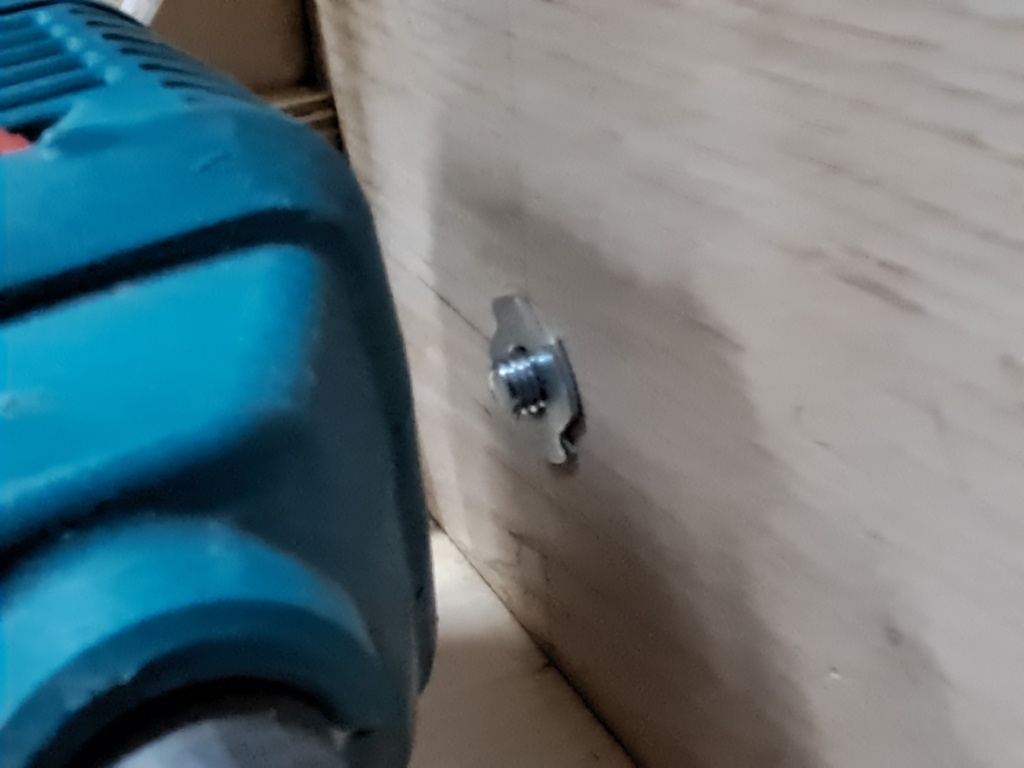

Le guide est réglable et dispose d'un raccord pour aspirateur. Il est maintenu en position par des écrous dont deux dents sont retirées pour s'insérer dans la rainure et permettre le serrage. Ce système donne plus d'espace entre le guide et la fraise que si j'utilise des supports en L derrière le guide.

Mis à jour

Discussions

Philip Wittamore  a publié la création "Défonceuse sous table".
il y a 12 jours
Kentaro
( Modifié )

Beau bricolage!

Philip Wittamore

Merci!

CyrilD
( Modifié )

Belle réalisation !
Tu as utilisé quoi comme plastique et comment l'as tu obtenu ?
Merci !

Philip Wittamore
( Modifié )

Merci! C'est du pehd500 commandé chez Blockenstock à Dinan

blockenstock.fr

JC44
( Modifié )

Très belle réalisation en effet. Tu as des plans de ta réalisation ? Je souhaitais m’en fabriquer une et honnêtement sa serait parfait pour moi.
Merci

Philip Wittamore
( Modifié )

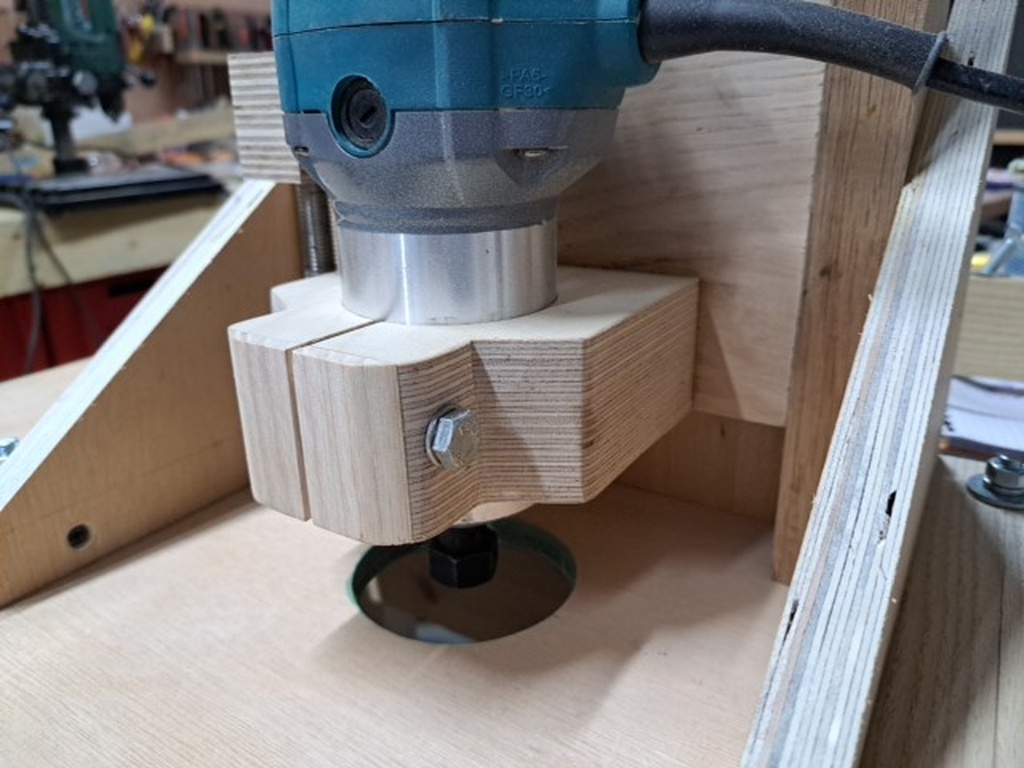

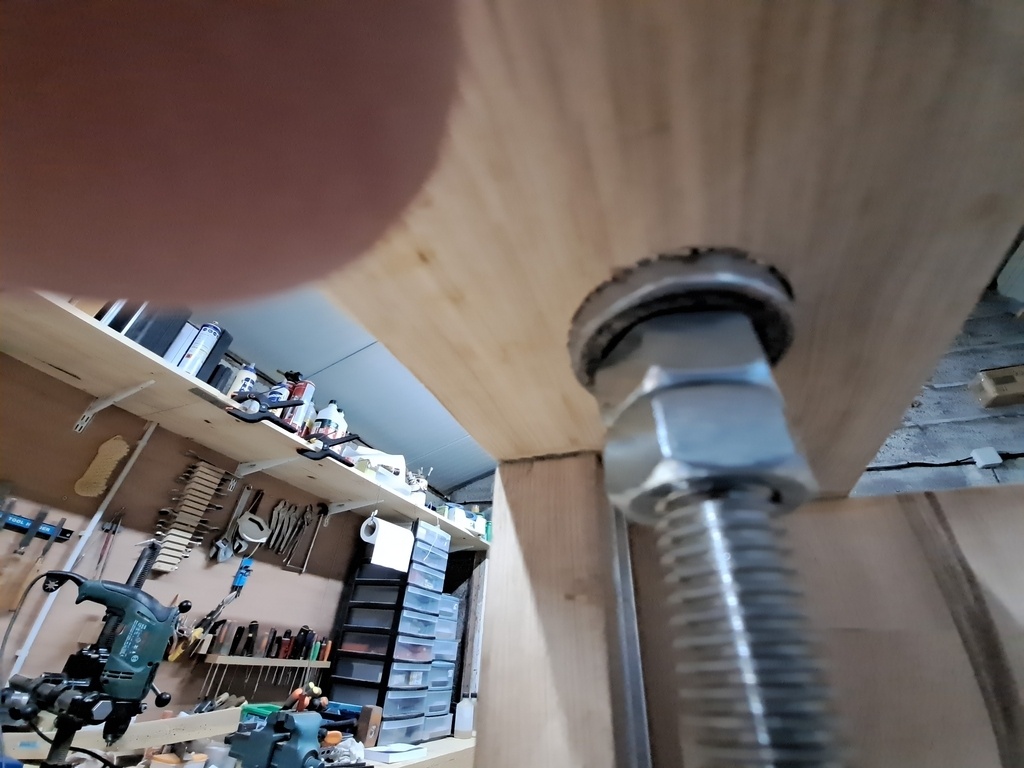

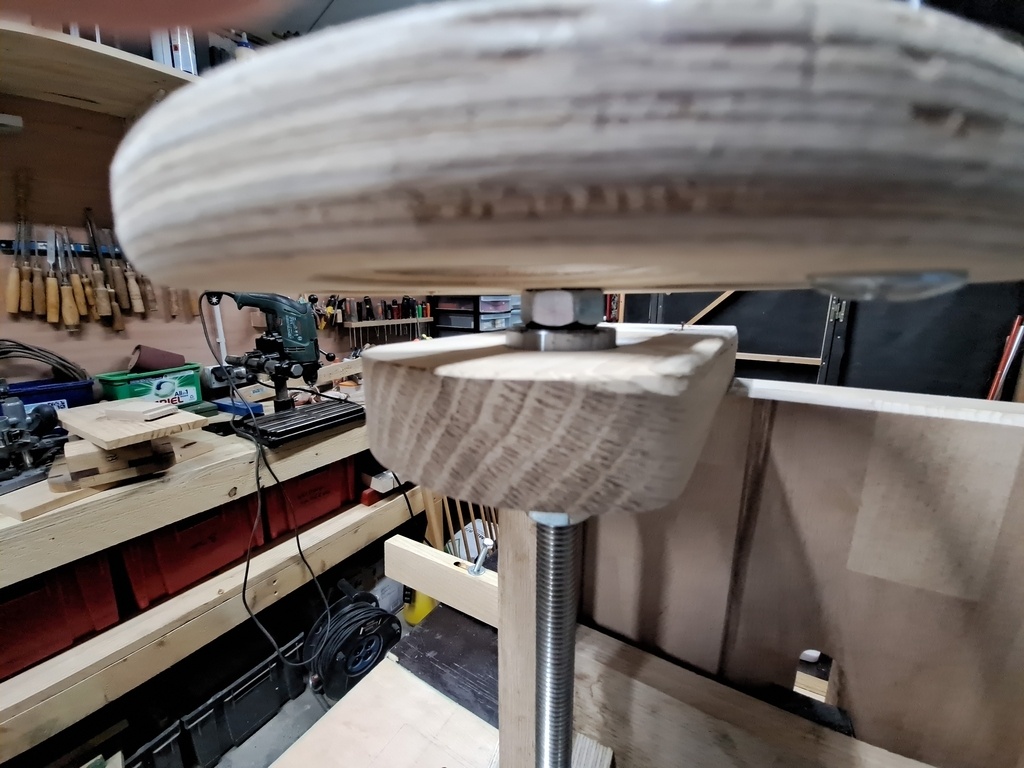

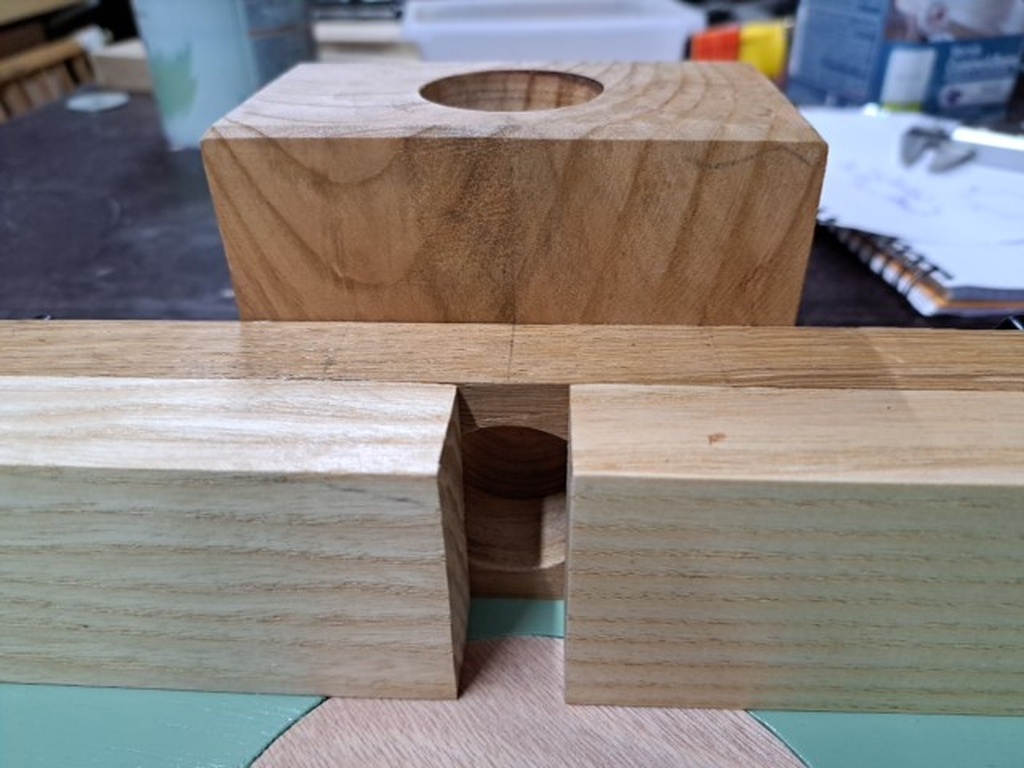

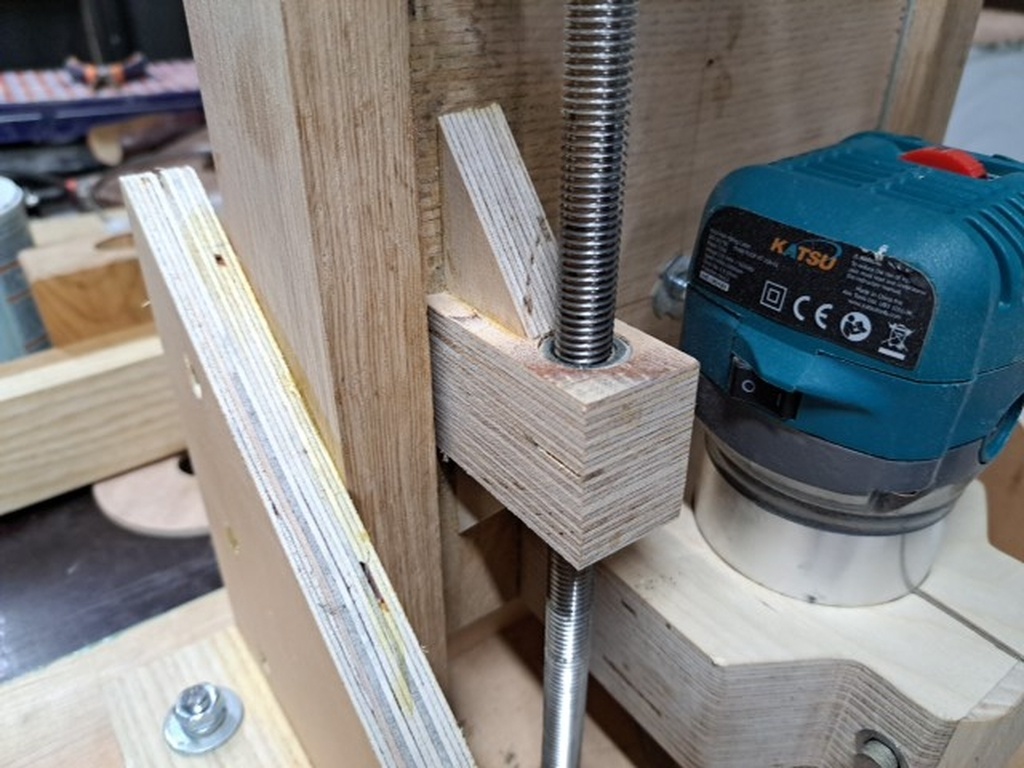

Merci! Désolé mais je l'ai inventé au fur et à mesure, avec les chutes de bois que j'avais à disposition. Le principe est simple, une pince pour tenir la défonceuse sur une planche avec du plastique haute densité fixé sur chaque bord, qui coulisse dans un aluminium en forme de U. La vis M12 est maintenue en bas par deux roulements à billes qui sandwich leur support, et passe dans un écrou hexagonal fixé à la planche de la toupie. En haut, un écrou hexagonal est fixé en perçant un trou dans l'écrou et la vis et en enfonçant un clou dans les deux.

Philip Wittamore

Quelques images en plus

Philip Wittamore
( Modifié )
