30 commentaires
Marcj
( Modifié )

beau travail. les rails hiwin c'est des 15 ou 20 ?

Marcj
( Modifié )

Belle intervention honnête et sincère.
Une belle vision globale et optimiste de notre société en tout cas.
Merci

Marcj

oui effectivement, c'est une bonne option !
en même temps le calcul me donnait 12mm de profondeur, j'ai bien cela ...
mais tu as raison avant de redécouper un nouveau peigne, je peux jouer sur ce paramètre.
merci

Marcj
( Modifié )

mesuré et vérifié au pied à coulisse mitutoyo : 0.1mm d'écart, donc ça n'aide pas c'est sûr.

Marcj

oui, ce serait une bonne option. ma bague fait Ø20, mais je ne ne savais pas que des Ø21 existe ?

Marcj

j'ai bien fait de ne pas investir et d'inventer la mienne !

Marcj

pour le coup, j'ai vérifié, ça n'a pas l'air d'être ce paramètre.
merci en tout cas

Marcj

oui d'où la cale étalon chez leigh pour le RTJ400.
je vais retenter ça.
merci

Marcj

Salut David.
j'ai pas eut le temps de re tester depuis dimanche. mais effectivement le paramètre hauteur doit jouer. on va tâtonner ;-)

Marcj
( Modifié )

Merci à vous ! j'aurais dû demander (là c'est "ER") à ma fille en classe de CM2 ... 😅

Marcj

Merci du conseil, effectivement, j'ai mis ça pour tester et pour le prix (25€ le plateau) mais effectivement, prochaine étape le hêtre
Oak par contre un plateau de 70x140cm c'est du sur mesure ?

Marcj

l'air du bois ne prend pas les fichiers zip. j'aimerais éviter de mettre un lien vers mon google drive

Marcj

LatelierdeFred je t'ai envoyé le lien wetransfer si tu veux.

Marcj
( Modifié )

MErci ! LatelierdeFred a mis à disposition le fichier sur son site. on peut le télécharger depuis la page du plan de cette "création".

Marcj

merci !

Marcj

Merci ;-)

par Xylolab il y a 2 ans
Marcj
( Modifié )

magnifique, je vais vraiment m'en inspirer.
question : le contreplaqué filmé noir, je ne trouve pas les références dans les catalogues des spécialistes du bois (mauris, lalliard ...) , il faut chercher quoi et où ? merci et encore bravo

Marcj

au top ! merci.

Marcj

Bonjour, je viens de vous copier sérieusement (voir PJ) !!
Je vais usiner le plateau MDF (28mm) une mecapro1015 (mécanuméric) : je voulais savoir quel type de fraise vous avez utilisé ? fraise hélicoidale 1 dent hélice à droite ou à gauche ? j'ai fait un premier plateau avec helice à gauche et c'est bien crade (arrachement MDF) je vais le refaire car erreur FAO ....

conditions de coupe : Vc =500 m/min f=0.2mm/dent ?
d'avance merci !!

Marcj

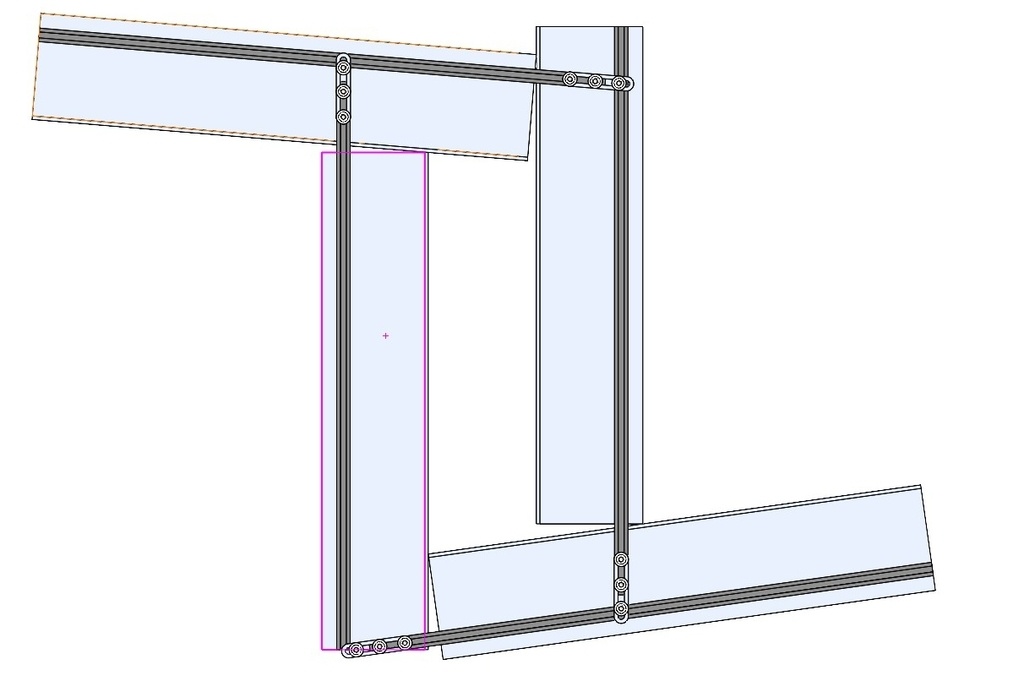

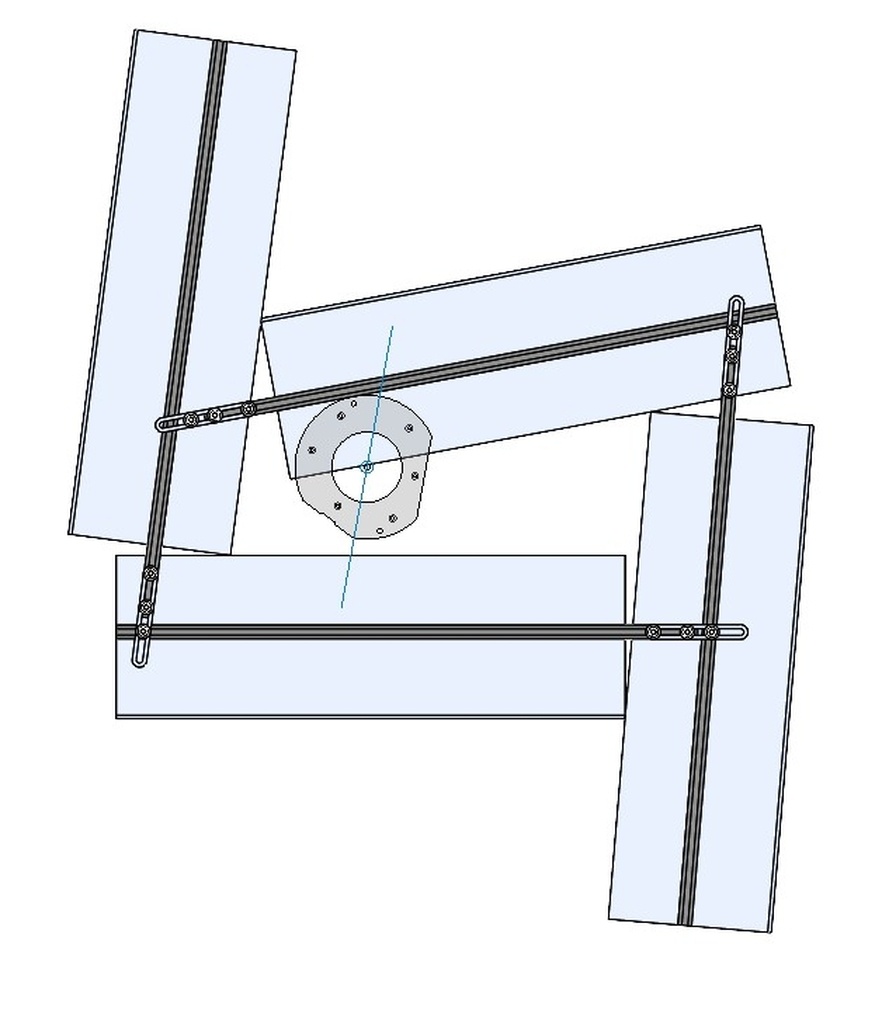

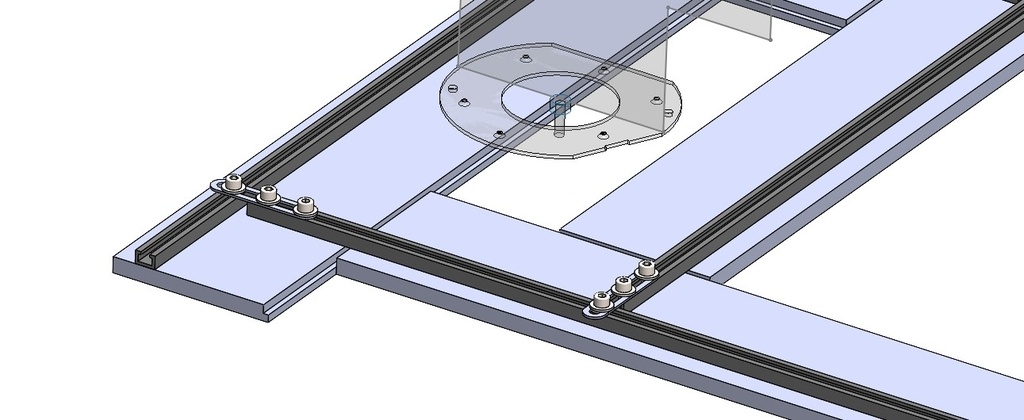

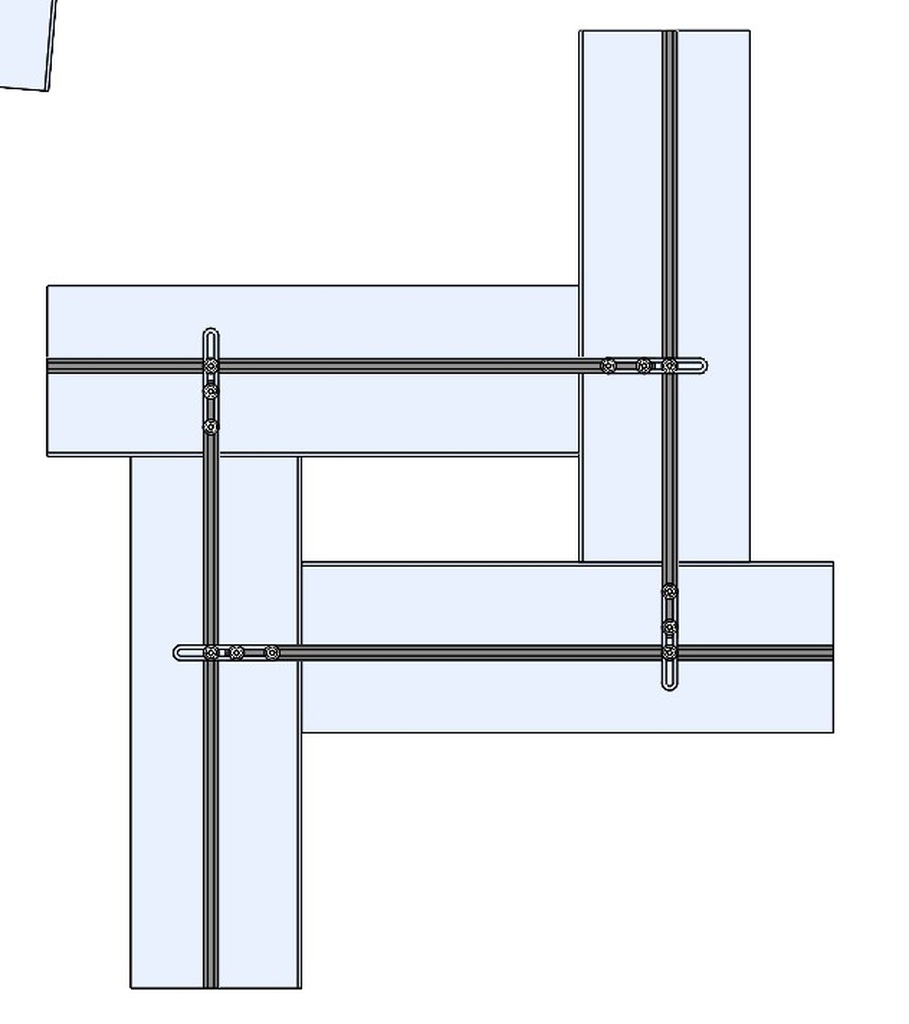

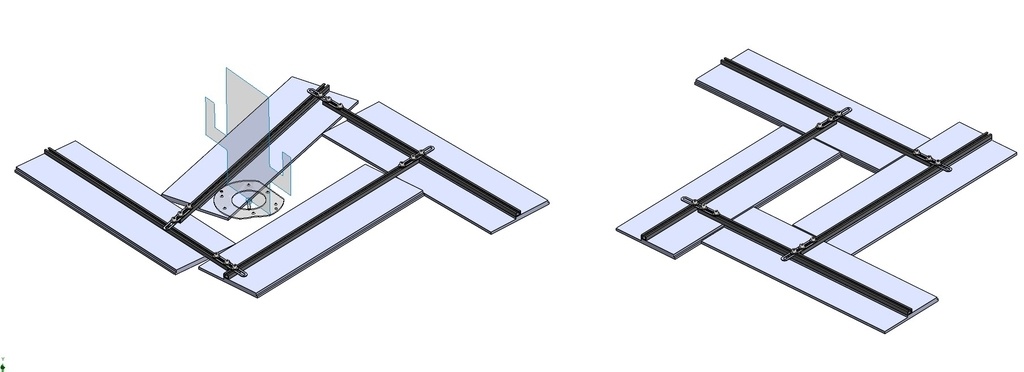

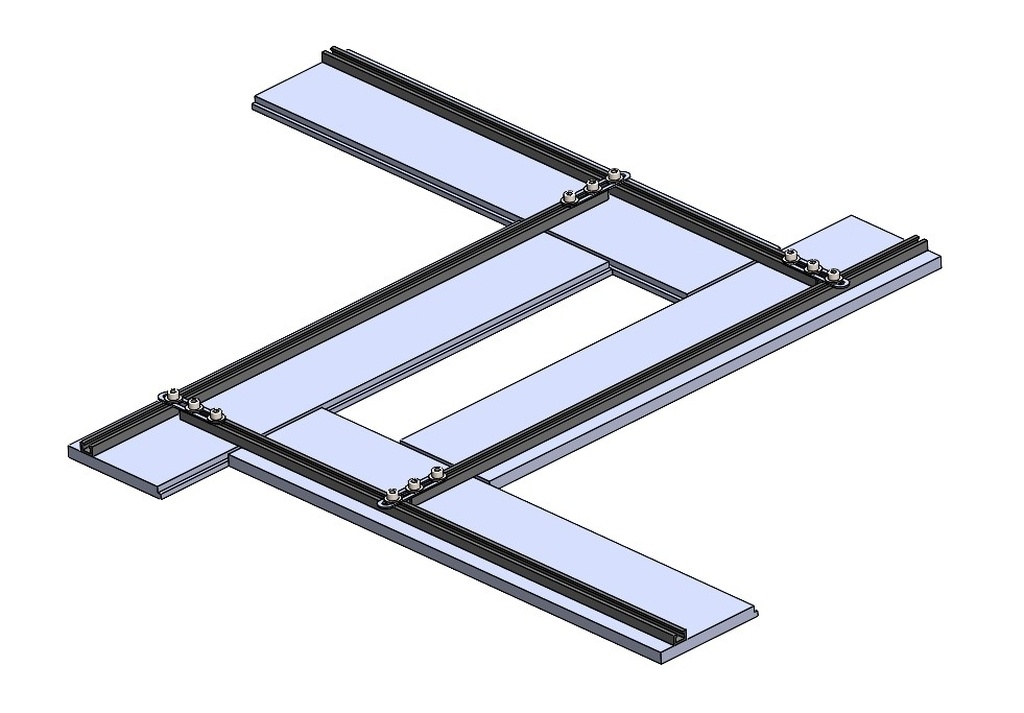

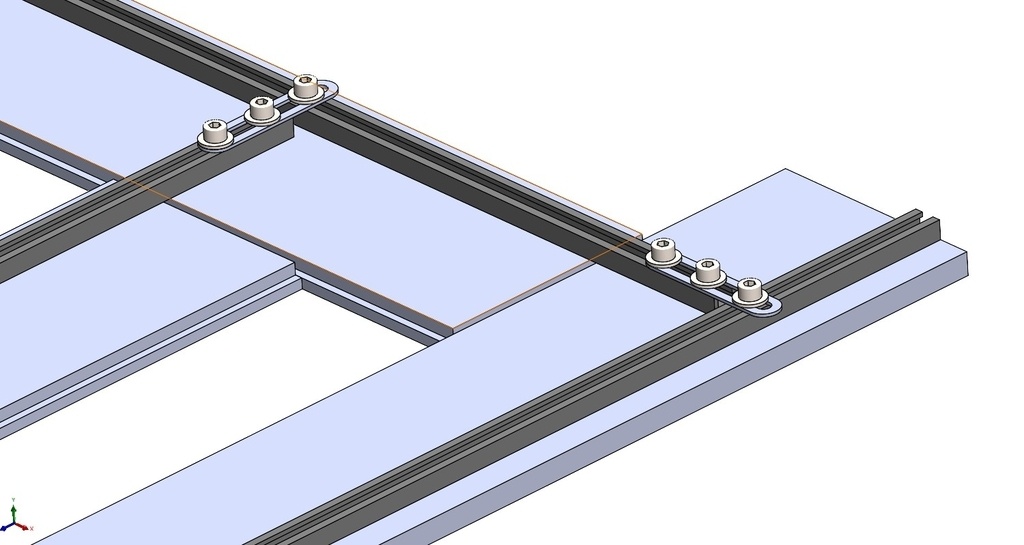

Pour ma part, j'ai fabriqué un petit gabarit avec une forme oblongue calé dan un étau Moxon, en utilisant une bague de copiage et une fraise de Ø12.
j'ai du usiner pas loin de 100 mortaises. je me suis fabriqué des faux tenons dans une planche de chêne.
va falloir que je fasse un article !
effectivement pour les carrelets 3 plis rabotés à 70mm, j'ai fait des tenons 20mm de large et 50mm de long (soit à peu près la règle des 1/3)

Marcj

bonjour
je me suis fortement inspiré de l'établi de Xylolab et j'ai fait du faux tenon avec un gabarit tout simple et une défonceuse ; ça vaut le coup de s'y lancer
voir ma "création"

Marcj
( Modifié )

sinon le dispositif wolfcraft pour percer en biais est très pratique tu peux envisager ça. ce sera moins résistant aux déformations du bois.
sinon lamello + vis : pas classe, mais rapide et efficace, ça peut faire le job
pour les tourillons, le livre de Guido Henn est une mine pour faire des gabarits propres pour tourillons à la défonceuse
3 ou 4 tourillons par assemblages : pas cher, costaud et précis si tu as un gabarit et que tu utilises ta défonceuse avec une fraise spéciale tourillons

Marcj

J'avais oublié la photo ! je l'ai ajouté. merci

Marcj

il y a un lien pour télécharger les plans en solidworks si besoin

Marcj
( Modifié )

bonjour,

j'ai fait 70x140cm pour pouvoir les assembler les uns aux autres dans toutes les configurations j'ai préféré faire assez grand car ils sont haut (100cm avec les roulettes) je voulais avoir une longueur L double de la largeur (L=2.l)
pour la hauteur il faut vraiment adapter à son usage. je fais 1,93m mais mon établi d'1m de haut ne serait pas confortable pour les autres.
140cm correspondait à la place que j'avais, et aussi utiliser la règle de scie plongeante sur toute sa longueur

paoson woodworking a fait 60x120cm, et ils sont moins haut.
il faut aussi comparer avec xylolab

Marcj
( Modifié )

Xavier , merci pour la modification. Concernant le déport, Je pense que c'est plutôt déport=(J+H)/2 : en tout ça, on décale le dépôt de 0.15mm et ça fonctionne parfaitement en CAO.

Marcj
( Modifié )

bonjour,
incroyable le travail !

sinon, je découvre les techniques du bois et me creuse la tête pour comprendre. j'ai refais une CAO et un fichier Excel pour m'approprier votre travail. je crois avoir identifier une faute de frappe sur le calcul du déport (voir image)

En faisant l'assemblage j'ai l'impression que ça chevauche un chouilla. est ce normal ? ou alors j'ai loupé qqchose ?

merci et encore bravo

Marcj
( Modifié )

Xavier bonjour

encore moi 😅. j'ai repris les calculs pour bien m'immerger dedans.
Pour la profondeur j'ai exprimé littéralement la formule de Profondeur :
P=(ØF - ØB + Rainure - D/2) / tan G

donc si j'ai compris si P > Ep bois, alors pour réduire P, il faut augmenter D comme vous le proposez, ou alors augmenter la bague de copiage.

par contre pour le déport, dans le cas de votre étude où D=32, B=16, G=14°, F=12.7, rainure=22 et Ep bois=15, le calcul donne 10.65mm.
alors qu'en CAO je dois mettre 10.5mm pour avoir un bon ajustement.
avec vos tests il n'y a pas de désaffleure ?

au passage, j'ai aussi exprimé littéralement le déport :
DEPORT=Ep bois - ØRainure + (D + ØB - ØF) /2

autre question :
l'hypothèse est que la queue mâle soit tangente (affleure) la face de la planche ?

Merci

Marcj
( Modifié )

bonjour,
merci ça fait rêver !
petite question outils : quelle est la réf de la perceuse à colonne je suis intéressé , merci

Marcj

merci beaucoup pour toutes ses infos !
