Reg40

Merci pour votre réponse rapide
Les tensions sont OK
Voici une photo du tableau ainsi que les schémas
je reposte en suivant les autres schémas car

La suite

La suite
Désolé les pages ne sont pas dans le bon sens

Rebonjour,
En effet il y a la 3èmme borne en partant de la gauche sur le KM1 qui n'est pas passante
J'en ai profité pour contrôler les autres et RAS
Je vais essayer de trouver cet élément
Je vous tiendrais informé du suivi
Merci
Régis

Merci je regarde demain
bonne soirée

Bonjour, je viens de vérifier et je n'ai pas de borne 41-42
Voici une photo
Cordialement
Régis

Je viens de controler le voltage du KM1 en tension
Borne 1 en partant de la gauche vers la droite 0 V
Borne 2 52 V
Borne 3 20 V
Borne 4 52 V

En effet j'ai mesuré entre les bornes haut et bas
si je comprend bien, il faut changer le relais ou un autre élément

Juste pour info, il y a 5 mois j'ai le contacteur du guide qui c’est inversé, c'est à dire que lorsque l'on bloque le guide la toupie est OK et c'est l'inverse qui se produit aujourd'hui ce qui veut dire que la toupie est toujours OK sans le blocage du guide bien sur avant que le tout soit en panne

Merci pour votre retour mais juste en bidouillant le contacteur KM1 (bien sur hors tension) et de desserrer et resserrer les fils, tout refonctionne pour l'instant
Je vous tiendrais informé de l'évolution
Encore merci pour votre aide au diagnostique
Régis

Bonjour, après quelques jours d'utilisation le contacteur recommence à faire des siennes
Auriez-vous un site spécialisé pour commencer à remplacer les contacteurs
Merci et bonne journée
Régis

Merci pour votre retour
Je regarde ça ce week-end
Encore merci de vos conseils
Régis

Bonjour, j'ai regardé les contacteurs Schneider et j'ai l'impressionque ce n'est pas la bonne correspondance
Je joint une photo avec les références d'origine pour comparaison
merci et bonne journée
Régis

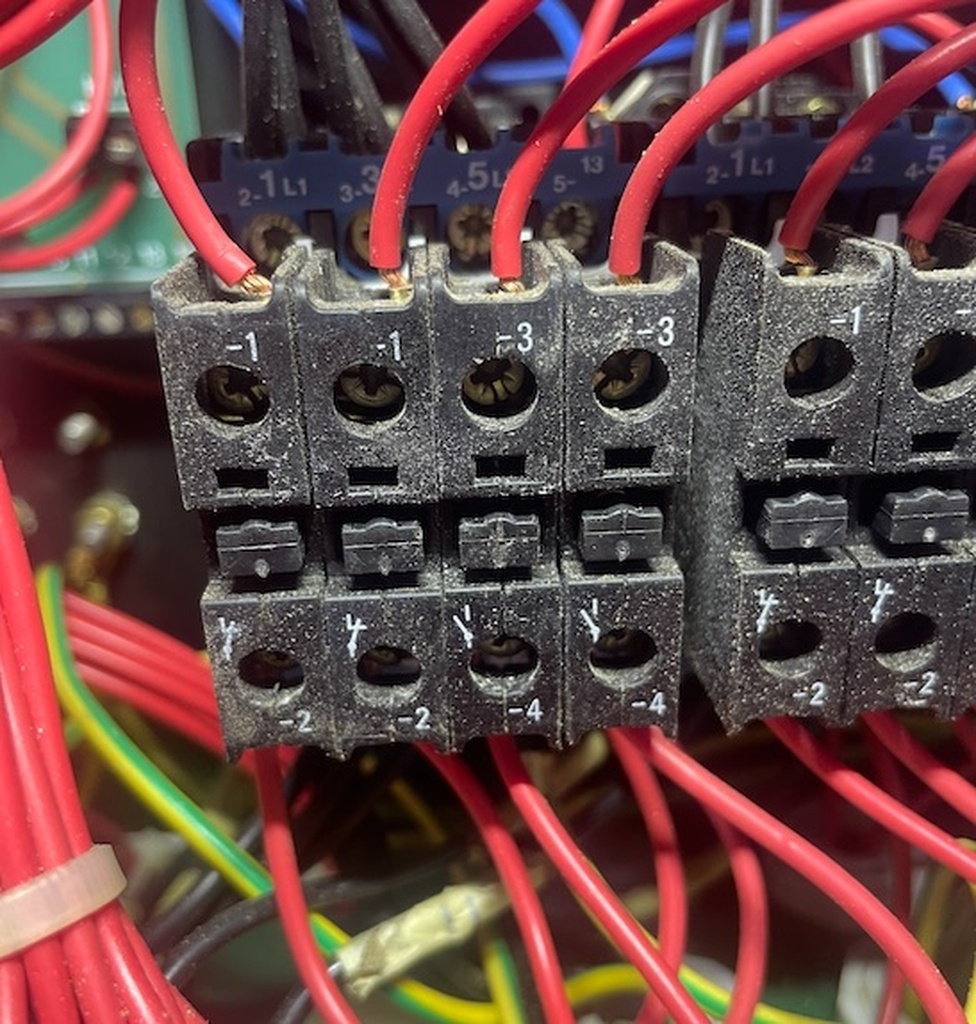

Voici ce que j'ai trouvé sur la bobine et j'ai mis aussi la référence que vous m'avez donnée pour le contacteur et par rapport à celui que j'ai, il y a 4 entrées 2 en -1 et 2 en -3

Sur la bobine il y a marqué 48 V

Bonjour AERLRO , j'ai bien regardé la bobine LC1D12E7 mais j'ai quand même le soucis du branchement car sur la bobine ABB il y a 5 bornes sur le dessus et 5 bornes sur le dessous
Pour ce qui est des 3 phases , pas de soucis, le fil rouge sur la borne A1 de Schneider mais pour le fil bleu en fond sur le côté gauche, là je sèche et c'est idem pour le dessous avec le fil rouge en fond sur le côté droit
Je vous joint les photos
Excellent week-end
Cordialement
Régis

AERLRO Bonjour, je suppose que j'ai bien compris:
J'ai fais un croquis avec les bornes et le transfert de fil sur Schneider
Merci encore pour votre aide
Bon week-end

Bonjour AERLRO,
Je vais commander le contacteur et faire le changement
Merci encore pour votre aide
Bonne journée
