Mon atelier après travaux

par Metallibois

Le renouveau de mon garatelier :)

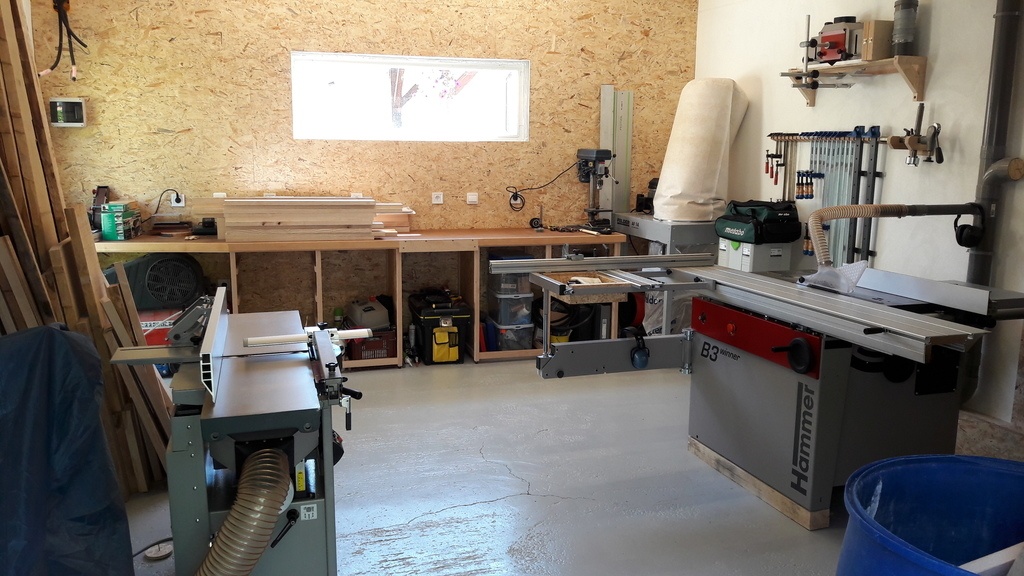

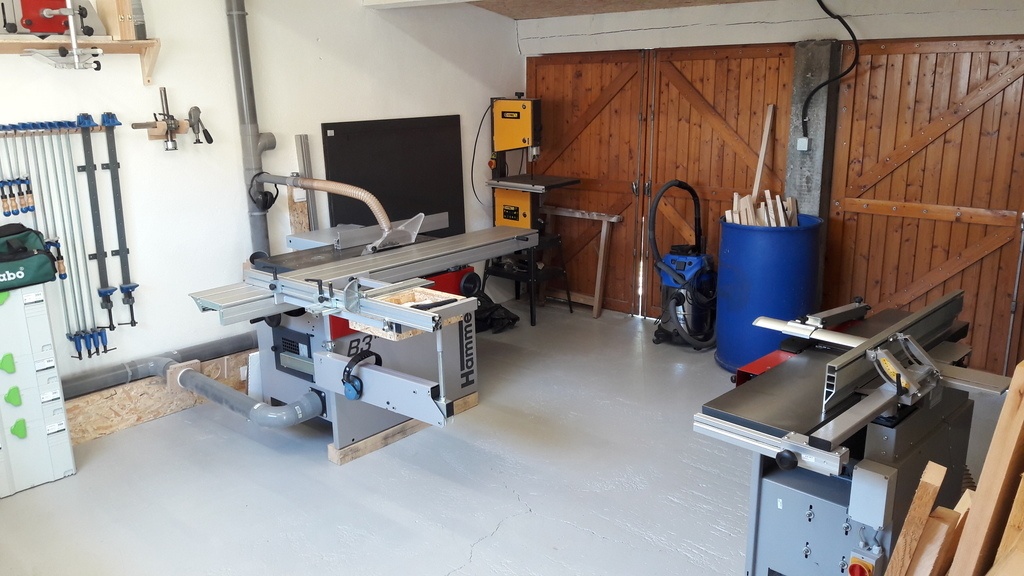

Les 'gros travaux' sont finis et le réaménagement est tout juste commencé, toute les machines ne sont pas encore réinstallées.

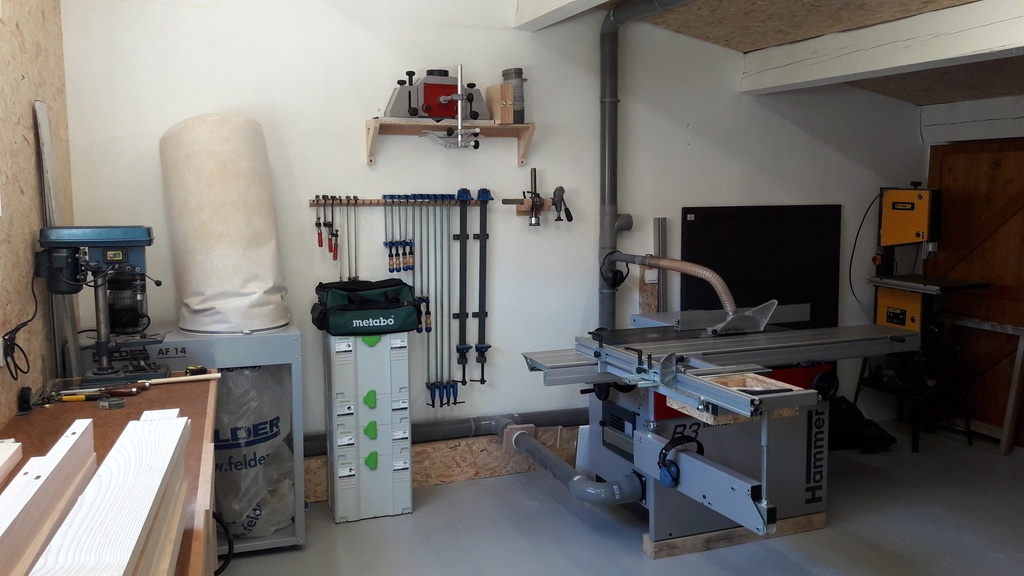

La première à avoir pris place est la B3 winner comfort tout juste arrivée :)

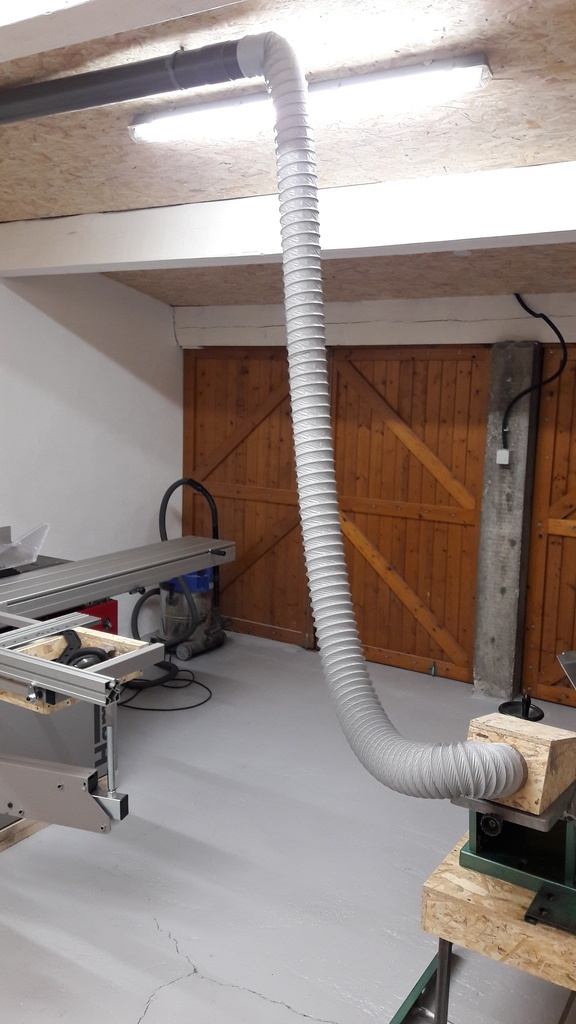

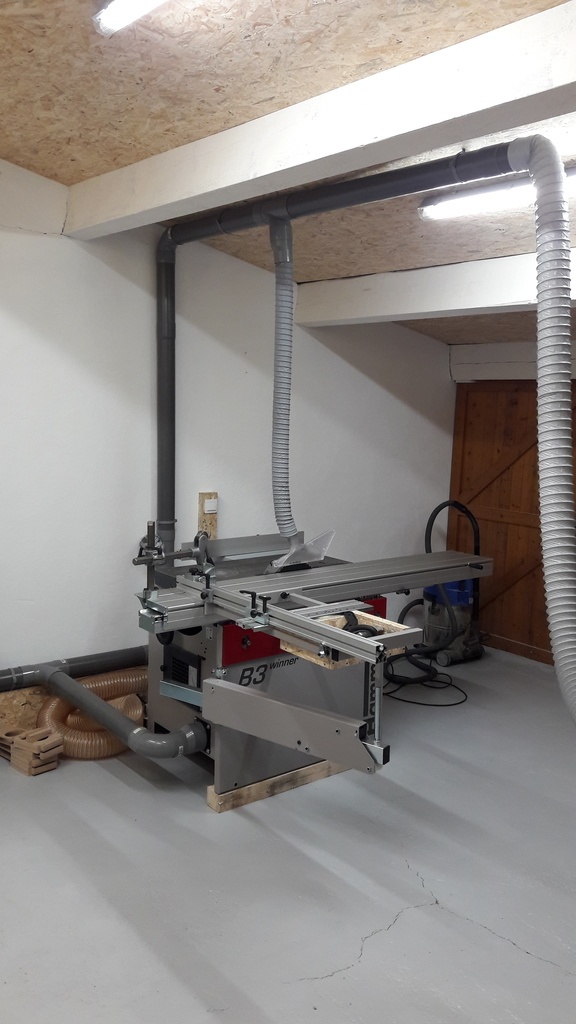

Le réseau d'aspiration est quasi fini, il ne reste que les guillotines et quelques accessoires pour la cape de la scie. le démarrage de l'aspirateur est déclenché par des BP (via un télérupteur) dont un placé à coté de la B3.

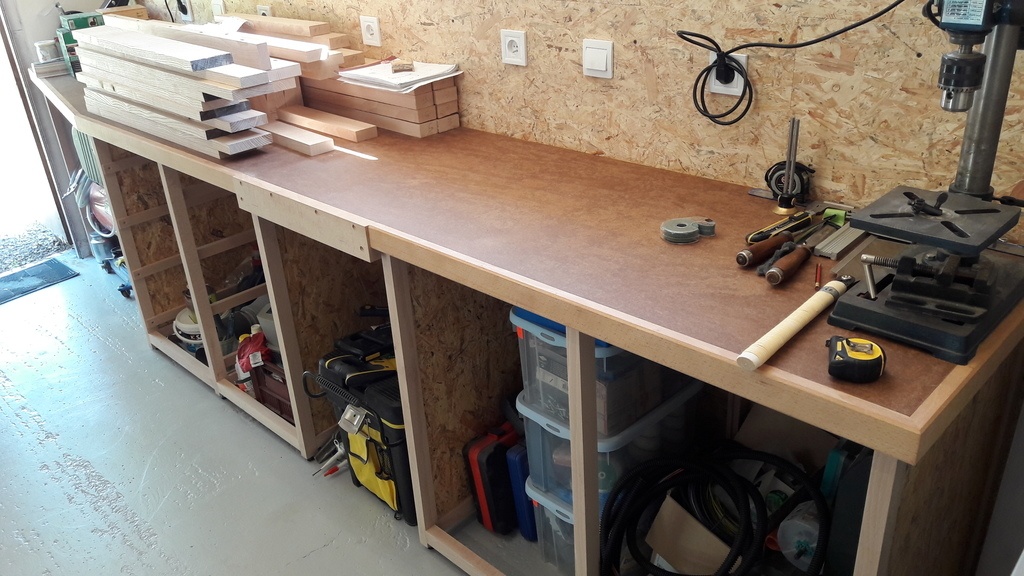

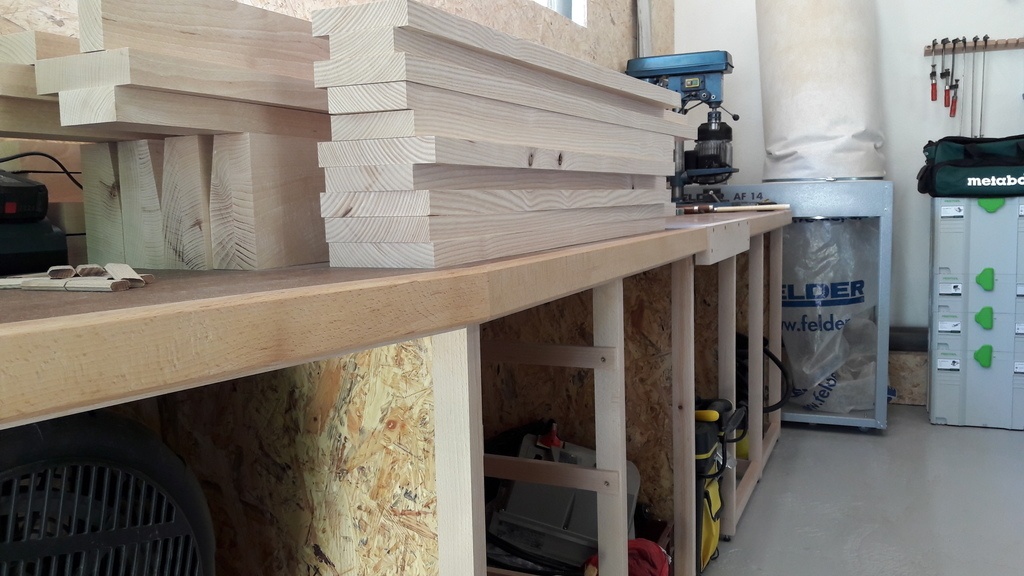

Au planning il me reste le cadre du vitrage et la porte à refaire, et bien sur un établi dans l'esprit de celui de @zeloko.
Je compléterai les photos en fonction de l'avancement de la chose...

On en parle ici

Metallibois a publié l'atelier "Mon atelier après travaux".il y a 24 jours
niconathy


Un bel atelier tout neuf. Tu as mis quoi au sol?

Metallibois


Pour le sol je l'ai surfacé (la dalle était bien marquée par des coups de règles) et j'ai mis la peinture V33 polyuréthane (trafic extrême de mémoire) et j'avoue que pour le nettoyage c'est royale!

Wil


On pourrait manger par terre ... pour l'instant !😀

Ça me donne envie d'éclaircir le mien, c'est super agréable le blanc.

Wil


Le pire c'est que j'ai 2 vélux qui attendent d'être installés ! Et 2 seaux de résine pour le sol ...

Metallibois


Le blanc est agréable d'un point de vue éclaircissement mais a tendance à donner un coté froid...
Je suis assez maniaque sur le nettoyage donc j’essaie de donner un p'tit coup d'aspi a chaque fois ^^ mais c'est vrai que quand c'est neuf c'est tout propre :)

Lumi

Eh beh c'est tout sympa comme aménagement que tu as fais! Bon courage pour l'établis

Zeloko


Voilà des travaux qui changent vraiment l'environnement de travail ;)
Je trouve ça fou que la pièce ne fasse que 26m2. Par rapport au mien, j'ai l'impression qu'il est bien plus grand.

Metallibois


Ca doit venir des proportions de la pièce, soit 5.7x4.6... Ou alors la magie du blanc ^^

Zeloko


Je voyais surtout ça par rapport à la place qu'il reste autours de la machine ;)

niconathy


Enlève tes meubles, ta scie à ruban @zeloko .

Zeloko


Ha ben oui, c'est ça ! Et puis, c'est vrai qu'est-ce qu'on s'embête avec des murs aussi ... tsss

Une question en passant @metallibois, tu as quoi comme puissance d'aspiration ? Je réfléchi à bouger mon aspi à l'étage et je m'interroge sur le fait qu'il de savoir s'il aurait assez de puissance pour monter les copeaux.

Metallibois


Pour l'aspirateur il s'agit du plus petit modèle de chez Hammer (chine...) et la puissance électrique est annoncée à 740 W (ce qui aide pas vraiment si on connait pas le rendement) pour un débit de 950 m3/h. Sans les courbes je peux pas en dire plus.
En pratique je n'ai testé que l'aspiration avec la scie, je n'ai pas encore pris le temps de ramener la R/D.
Les guillotines ne sont pas encore finis...
je ferai un essai en aspirant un sac de copeaux (soit une montée à 2,50 m -> ligne droite de 3 m puis redescente, le reste est visible sur la photo).
Ce qui est sur c'est que des tuyaux rigides aide bien mieux pour les copeaux et réduisent les pertes de charges. L'important est d'avoir une vitesse supérieur à 25 m/s sur la partie montante, quitte a réduire légèrement la section...

FMJ


Intrinsèquement, l'extraction de la poussière de la scie de la B3 est déjà excellente, même sans aspirateur (la sciure est projetée jusqu'à 1.5m de la sortie du tuyau rien que par le seul souffle de la lame ....). Et avec un bon aspi, c'est royal.

Metallibois


@zeloko, j'ai pu faire un essai avec un sac de copeaux sur mon installation -> pas de problèmes malgré la partie vertical en tuyau souple de 120 mm et la faiblesse de l'aspirateur (ouf...)!

Whitepearl

Je suis intéressé par ton systeme d'aspiration car j'ai le même avec aussi b3 Winner et rabot a26, j'ai hésité à mettre un systeme fixe et actuellement je bouge l'aspirateur à chaque fois c'est galère
Tiens moi au courant si l'aspirateur est assez puissant

Zeloko


Merci pour l'info @metallibois.

Metallibois


@whitepearl, compte sur moi, dès que la R/D sera de retour à l'atelier (normalement ce WE...). Mais je me fait pas trop de soucis comme expliqué dans le post précédent.

Metallibois


@whitepearl, la R/D est de retour à l'atelier et j'ai pu tester l'aspiration.
Verdict: pas de soucis à condition de bien fermer les postes d'aspirations non utilisés.
Tu peux y aller sans problèmes!

FMJ


Bonjour,

A propos d'aspiration, pourrais-tu nous indiquer ce que tu as utilisé comme diamètre de tuyau, et notamment comme raccord sur la machine et l'aspi. Je n'avais rien trouvé de satisfaisant. Merci.

Whitepearl

Merci pour l'info, je suis en train de faire des guillotines pour segmenter l'installation

Metallibois


@fmj, les diamètres des tuyaux et raccords sont en 100 mm (80 pour la cape de la scie) avec un réducteur 100->125 mm pour la scie et la toupie. Pour le raccordement à l'aspirateur j'ai utilisé un raccord pour WC (manchon avec joint large).

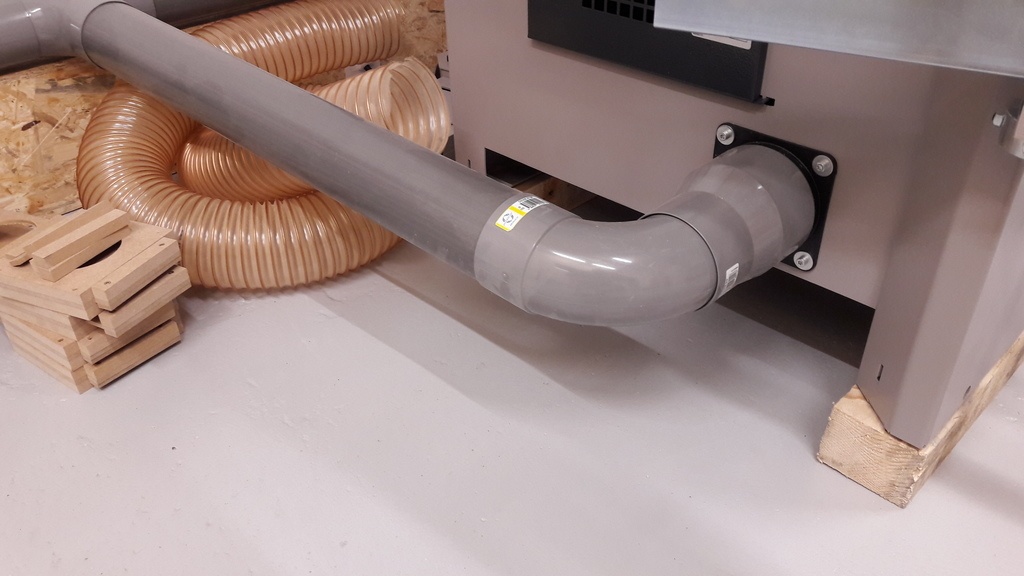

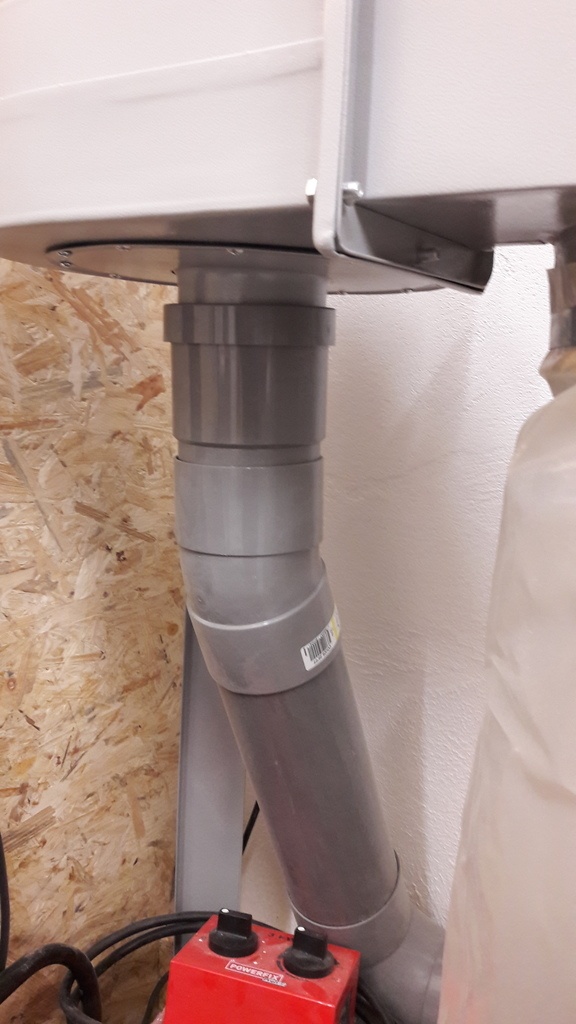

Quelques photos des raccords:

FMJ


Merci pour ces précisions. J'avais essayé une réduction 100>125 mais ça ne collait pas (je ne sais plus dans quel sens ? Pas assez large me semble-t-il ?). Tu as retouché ton manchon de réduction ?
