OpenCutList 5.0.0 : Vues éclatées, Placages et Outils pratiques

OpenCutList 5.0.0 : Vues éclatées, Placages et Outils pratiques +

Bonjour à tous,

OpenCutList, le plugin SketchUp de L'Air du Bois permettant de générer des fiches de débits, a été mis à jour.

Cette version a pleinement reposé sur le financement participatif lancé il y a quelques mois. Elle existe donc parce que la communauté des utilisateurs a su la financer. Merci !!

Mise à jour 5.0.0

Au programme :

Merci à Martin Müller de contribuer activement au développement (algorithme de calepinage) et de toujours prendre le temps de traduire chaque nouveauté d'OpenCutList en anglais et en allemand et de gérer l'équipe des 12 traducteurs !


Télécharger OpenCutList sur l'Extension Warehouse

ou Télécharger OpenCutList sur GitHub

Et une petite vidéo pour avoir un aperçu de tout ça :

Mis à jour

Discussions

Boris Beaulant  a publié le sujet "OpenCutList 5.0.0 : Vues éclatées, Placages et Outils pratiques".
il y a 11 mois
benjam

Ça à l'air top. Merci !

JB4WOOD

Waw, je ne pensais pas qu'il y avait autant de nouveautés sur cette mise à jour, c'est vraiment un super boulot. Merci à tous !

Erickawarick

Super merci au top.
Félicitation

leboisetben

Bravo pour ce travail et merci! Hâte d'essayer tout ça!

6LV1

Un grand merci, vous faîtes un travail exceptionnel.

paul37100
( Modifié )

Merci pour ce partage et chapeau pour tout le travail de fait. J'ai pour le moment a me familiariser avec SketchUp pour le bois (le livre de BLB bois+, Il ne manque plus qu'un prof à côté et un bouquin sur les plug-in et peut être qu'un jour j'arriverais à dessiner une planche de bois avec le logiciel! 😉😅
Merci, encore.
Paul

ckarriere

Nous sommes deux!

ADPB

Toujours aussi impressionnant à chaque nouveauté !

Le Bois d'Yv

👍Bravo et merci !

atelier SCBM

Cette évolution est géniale
L’application des matières et la modification des axes sont dorénavant très simples
Félicitations et merci

boask

Découvrir au réveil OCL 5.0.0 ca commence bien la journée.
La vue éclatée est vraiment top ! Ca rentre en prod dès lundi.
Merci pour ce travail épatant.

Histoires de Bois

Hâte de l’essayer. Énorme boulot. Merci beaucoup

TLaw

J'adore la vue éclatée avec numérotation des pièces, la 3D avec cotations, l'intégration des textures et... en fait, j'adore toutes les fonctions ajoutées 😀
Excellent travail de la team.
Bravo... et merci

dmwoodfab

Au top, merci beaucoup à toute la team 😍

ren22

Top!!!! Merci !!!!

ikim
( Modifié )

Plus que bien, bravo. J'ai une question spécifique. Lorsque j'appuie sur l'icône d'aide, cela m'amène toujours à la page du navigateur Opera au lieu de Google Chrome (c'est là que le traducteur automatique s'active pour moi). Si vous pouvez expliquer comment résoudre ce problème👏

Boris Beaulant

Merci. L'appuis sur le bouton "Aide" doit ouvrir une URL avec le navigateur par défaut configuré. Est-ce que Chrome est bien le navigateur pas défaut ?

GrimmjowJaggerjack

c'est du super travail, merci ! et merci de partager

debenoit
( Modifié )

Super pluging. Manque plus qu'une vidéo tuto en français et ce serait le top.

Boris Beaulant

Je me tâte à faire ça, oui 😉

BoodWood

🙏

SwannWild

Super ! Merci à toute l'équipe !

Zorg
( Modifié )

Bravo,
Ce plugin est vraiment un must have et je suis épaté du niveau d'intégration ainsi que de toutes les fonctions proposées.
Bientôt sketchup sera un plugin d'OCL !

Sinon, si j'ai bien compris, pour pouvoir utiliser le module dessin il faut être sur une version payante, c'est ça ? (la dernière gratuite semble être sketchup make 2017).

Boris Beaulant

Merci ☺

La fonction de dessiner n n’est disponible qu’à partir de Sketchup 2018 pour des raisons techniques, oui.
Le reste est disponible.

Escarouf

Un grand merci pour tout ça ! Vous êtes des exemples dans l'opensource.

alex3979
( Modifié )

Super merci !!

Parcontre le bouton dessin n'apparait pas chez moi malgré un redémarrage de Sketchup, et une desinstallation/reinstallation du plugin

alex3979

Sketchup make 2017
MACOS 13.2.1 (22D68)

Boris Beaulant
( Modifié )

alex3979, oui comme indiqué par la mention SketchUp 2018+ dans mon descriptif, cette fonction ne peut pas fonctionner sur les versions inférieures à 2018.

alex3979

Boris Beaulant c'était tellement gros que j'ai pas vue ! Désoler pour la question

ikim
( Modifié )

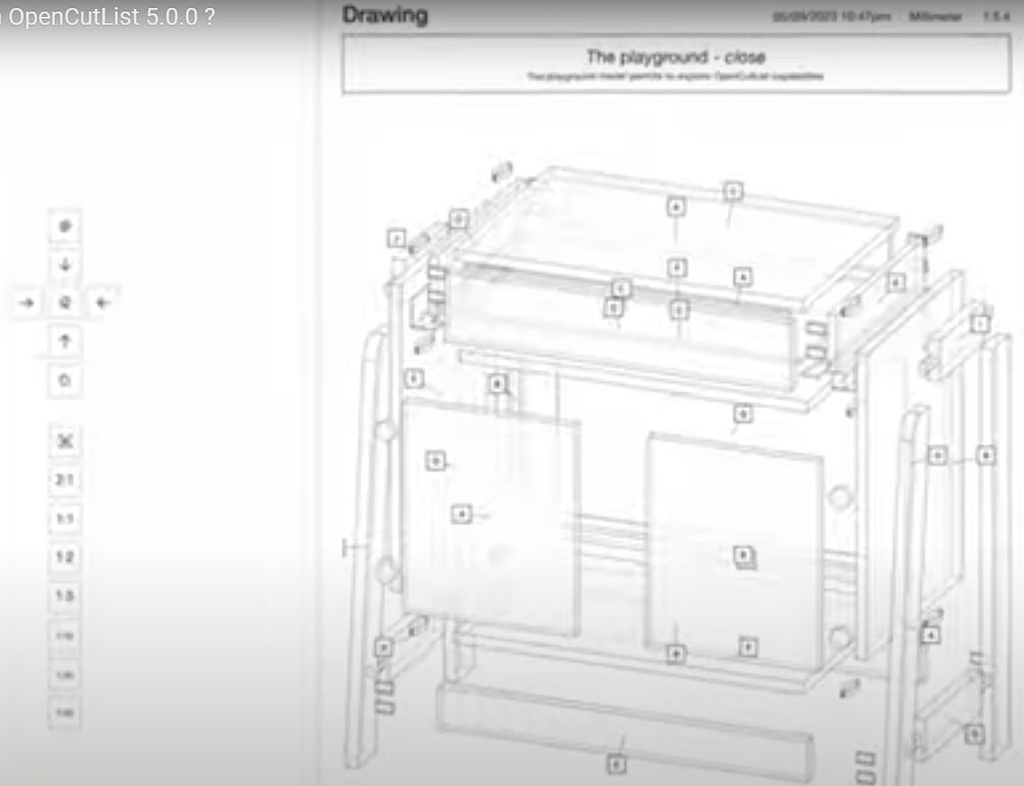

quelle option dois-je activer pour obtenir l'aspect éclaté comme sur l'image👍

Boris Beaulant

Y a pas vraiment d'option spécifique. Où je comprends pas la question.

Suis pas à pas ce qui est activé dans cette vidéo 😉

Et si tu as SketchUp 2017 : ce n'est pas possible.

ikim

Merci, résolu👏

Lsda26
( Modifié )

Énorme boulot pour cette version la vue éclaté avec prévisualisation dynamique et la prévisualisation 3d de la pièce, je l'attendais depuis longtemps! Merci!!!

Boris Beaulant

👍

ikim
( Modifié )

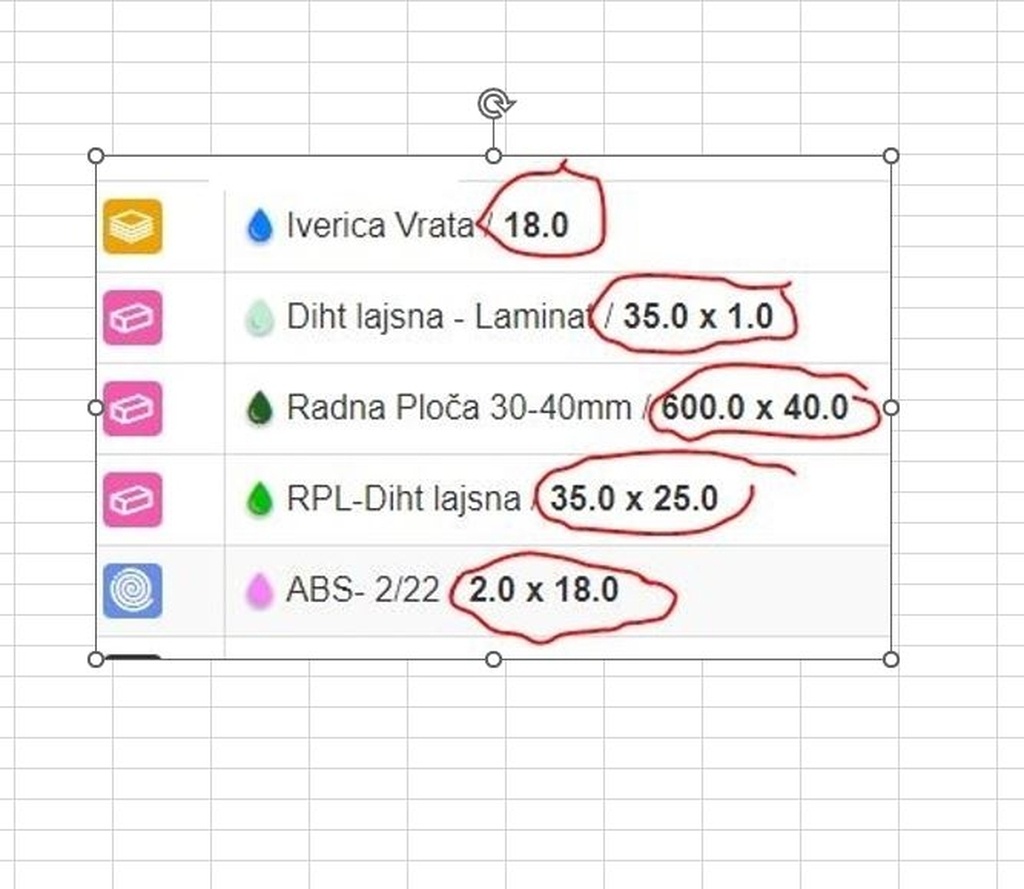

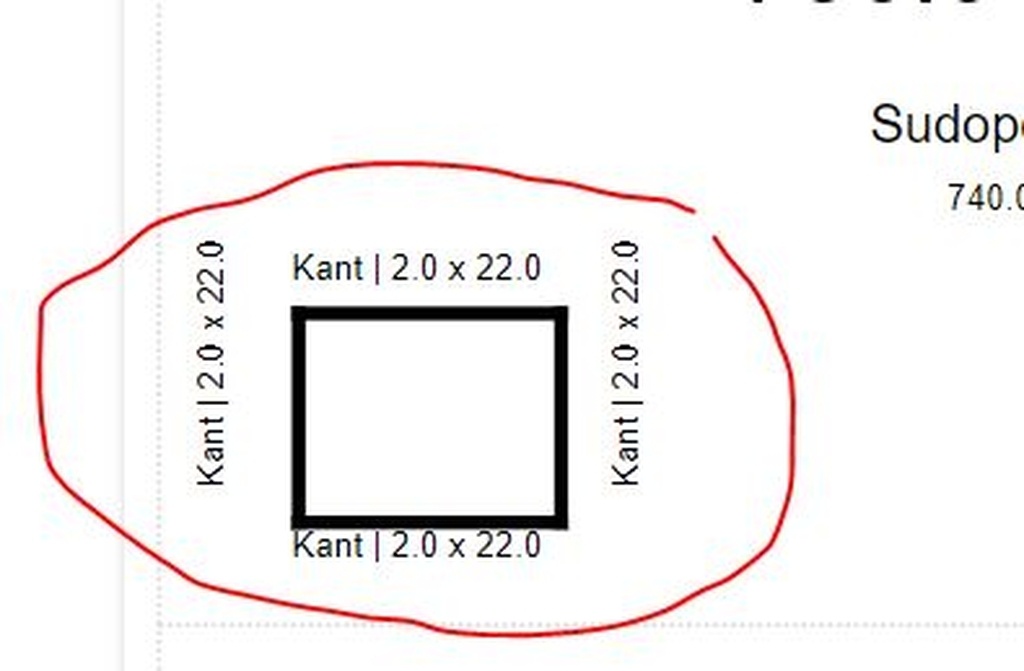

Est-il possible de l'éteindre pour que ces données ne soient pas imprimées comme sur l'image

Boris Beaulant

Utilises l'export du Récapitulatif et tu pourras faire tout ce que tu veux avec les données :)

ikim

Je pense qu'on ne s'est pas compris ou je ne me suis pas bien expliqué, comment puis-je désactiver ces marques que j'ai entourées de rouge

Boris Beaulant
( Modifié )

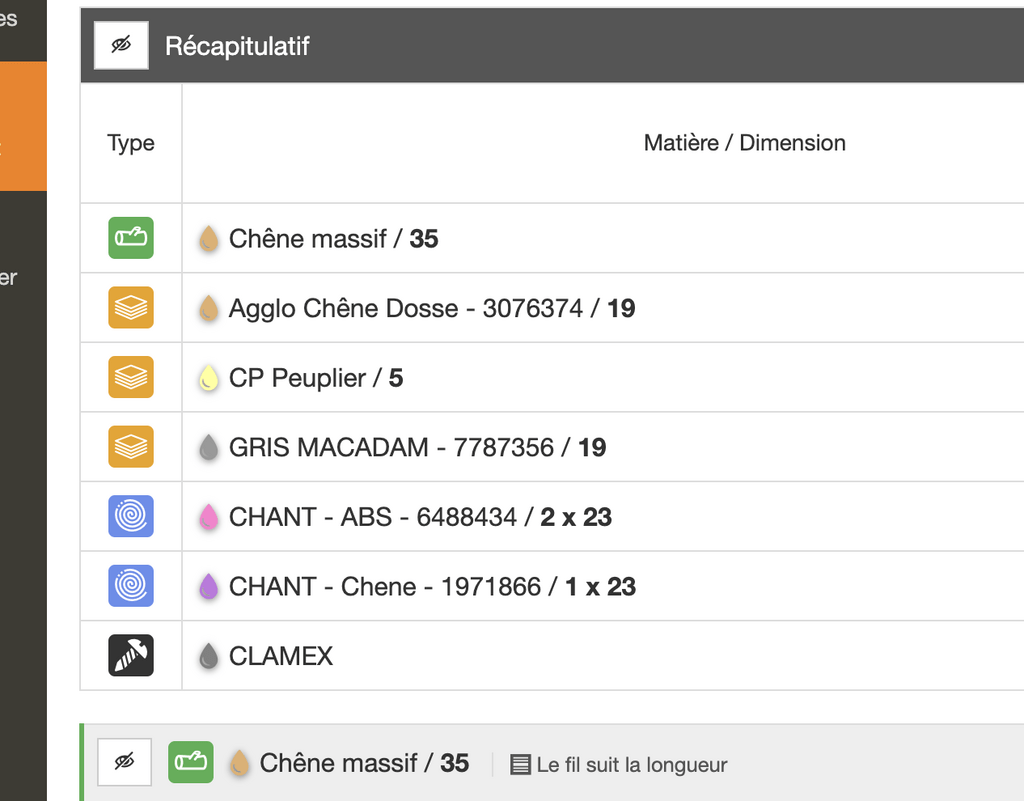

ikim ce n'est pas prévu pour être possible dans la fiche de débit, sans ces marques, le récapitulatif serait une simple liste de matières.

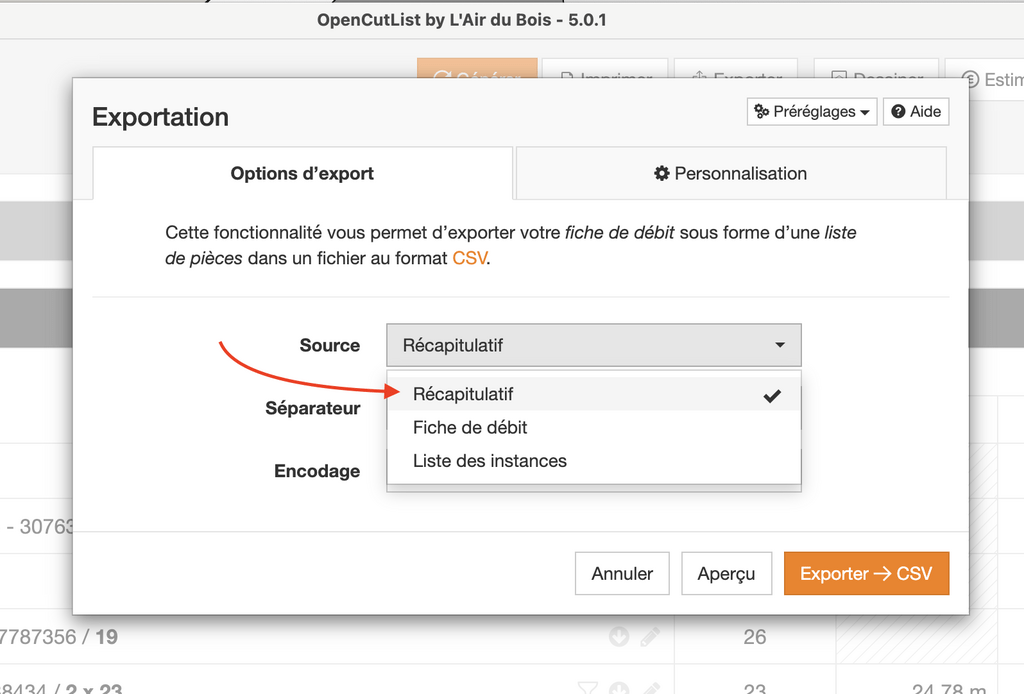

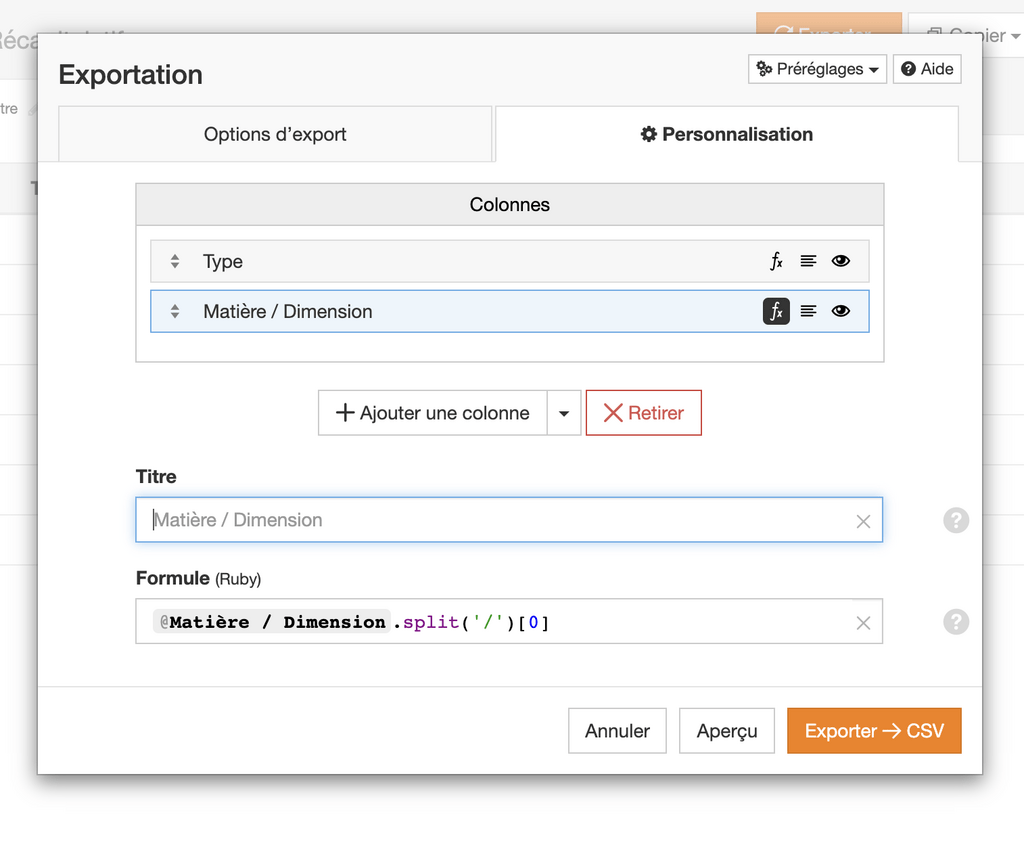

Mais si c'est juste pour avoir cette liste, comme dit juste avant, c'est possible depuis l'export du récapitulatif.

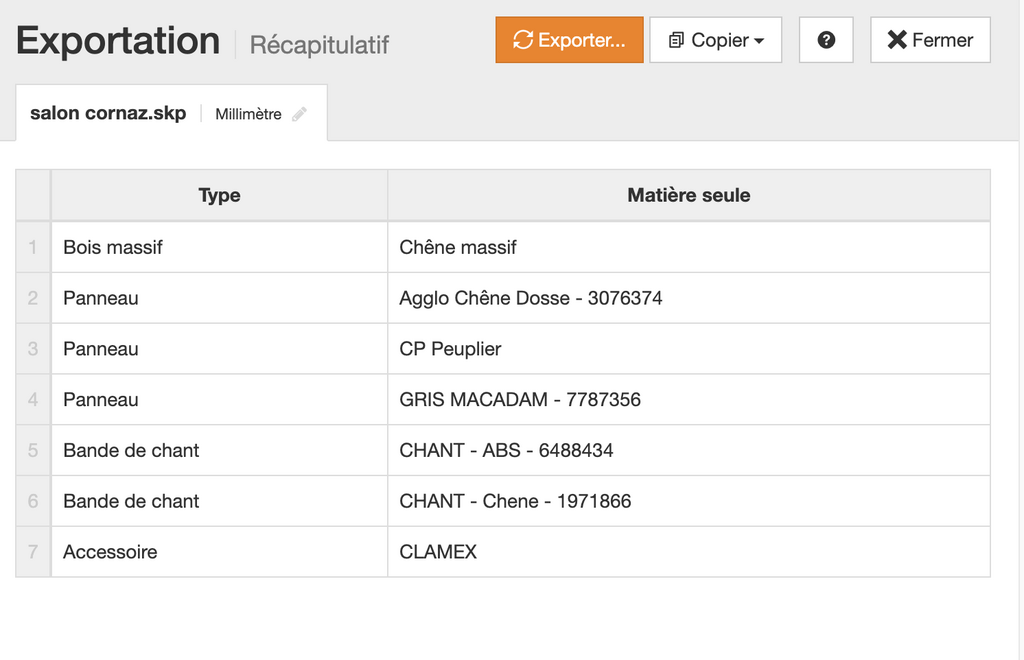

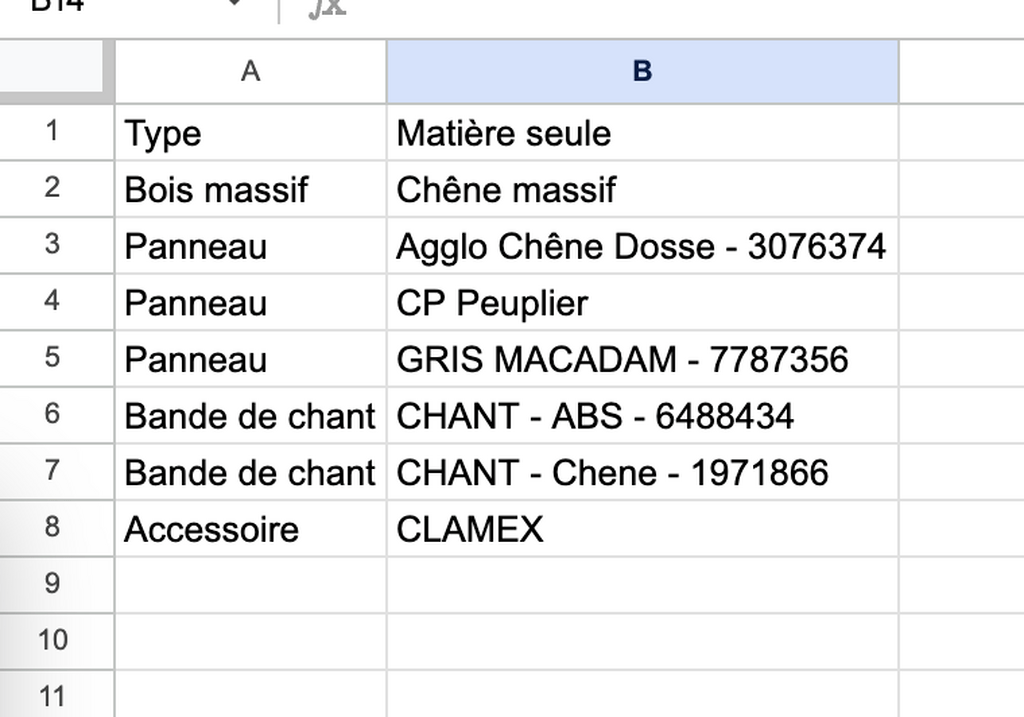

Exemple :

Boris Beaulant

Dans quel but vouloir retirer ces dimensions ?

ikim

Merci pour votre réponse.

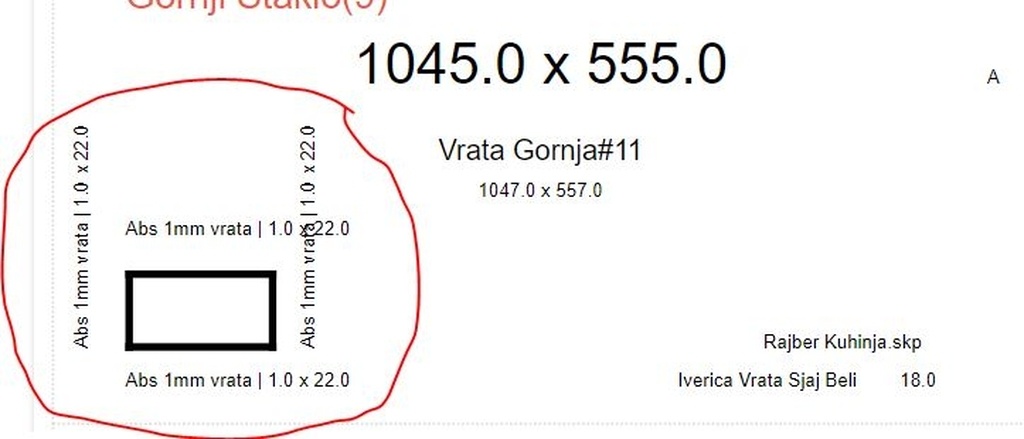

Avec le ruban de bordure, lorsque je l'ai créé, un titre trop long est apparu dans mes autocollants et a gâché l'autocollant lui-même.
J'ai maintenant révisé le nom borderline sans la description et résolu le problème sans apporter les modifications que vous avez décrites.
J'ai accepté avec plaisir votre conseil de ne pas faire les changements mentionnés.👍👏

fedorterrell
( Modifié )

Bonjour !
Félicitations pour cette nouvelle avancée ! Ce que vous faites avec OPEN CUT LIST c'est la grande classe !!!
J'utilise Sketchup 2020 (Mac Os High Sierra 10.13.6 sur Macbook Pro 2011), j'imagine que j'ai du louper quelque chose ou alors que ma config informatique est trop veillissante, mais chez moi le 3D PARTS PREVIEW ne marche pas, je ne vois non plus le bouton DRAW, je semble accéder à cette fonctionnalité via le bouton 'Imprimer le dessin d'ensemble des pièces du groupe..." mais l'image est vide, pas de vue éclatée etc... Je vais refaire un tour de mon côté mais si quelqu'un a une idée je suis preneur.
Bonne journée et encore bravo !!!

Boris Beaulant
( Modifié )

Bonjour fedorterrell,

Merci 😊 !

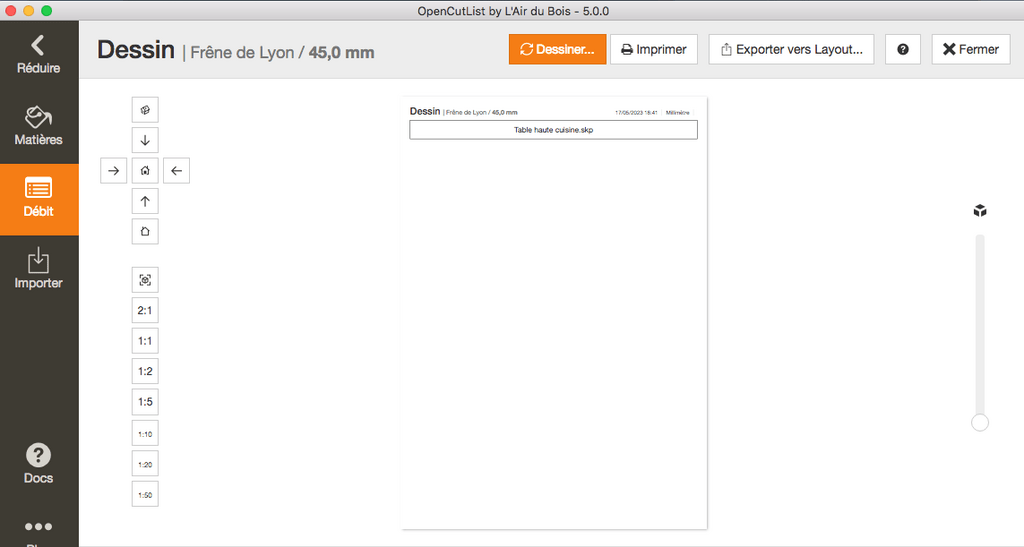

Il y a deux conditions pour avoir accès à la fonctions Dessin :

  1. Etre sur SketchUp 2018 ou suppérieur.
  2. Avoir une machine compatible avec WebGL.

C'est sur le point 2 que ça doit pêcher chez toi. Difficile e te dire quoi faire pour résoudre ça.

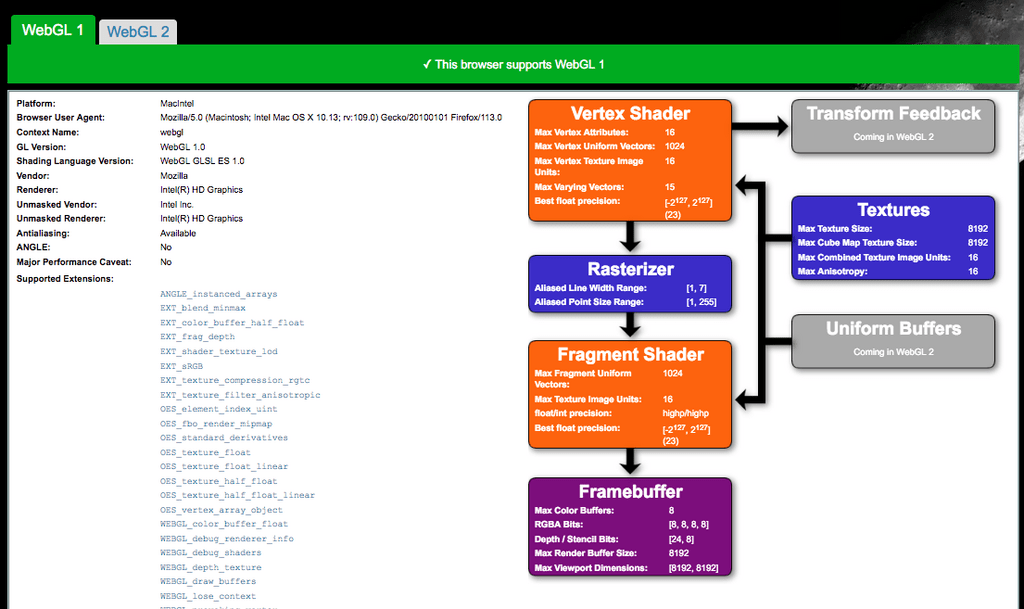

Que te dit cette page : webglreport.com/ ?

Le bouton Imprimer le dessin d'ensemble des pièces du groupe... ne devrait pas s'afficher du coup, je vais corriger ça ;).

fedorterrell

Hey Boris Beaulant !

Merci pour cette réponse matinale !

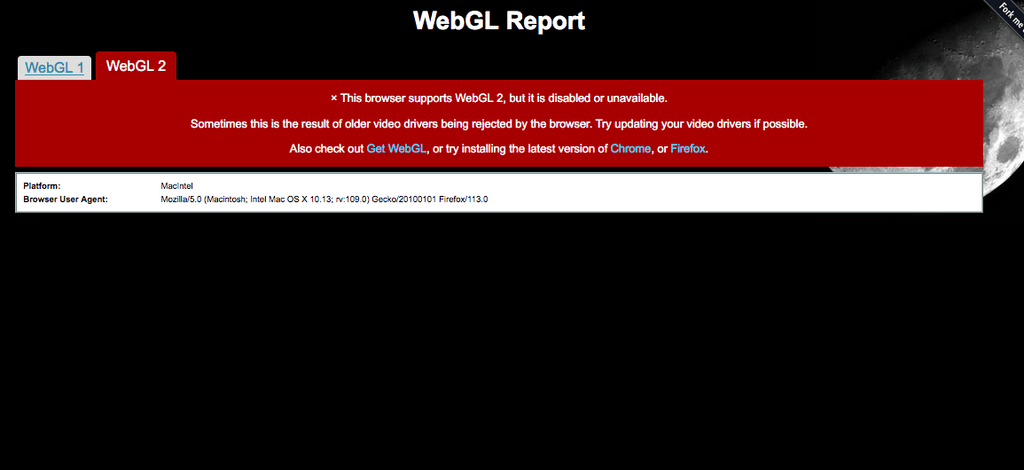

Alors webglreport dans Firefox me dit que WebGL1 est OK mais pas WebGL2, ce qui semblerais dû à la vieille carte graphique de mon Macbook Pro de 2011 (Intel HD Graphics 3000).

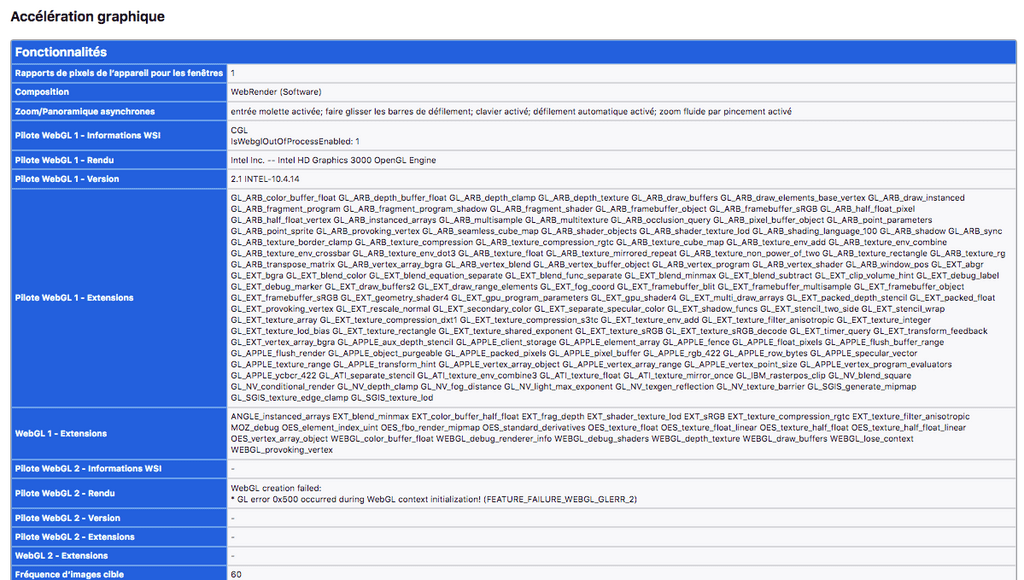

Si je regarde dans Firefox ce que dit la page about:support, ça décèle une erreur en WebGL2 également.

Si je m'en réfère aux liens suivants, ça semble confirmer:
support.wevide...to-enable-WebGL
bugzilla.mozil....cgi?id=1348952

Bref, rien de bien grave, il va bien falloir que je change de portable un de ces jours !!! Ne serait-ce que pour profitez d'Open Cut List !!!

Merci beaucoup pour ton boulot !
Bises, Piotr.

Boris Beaulant
( Modifié )

Merci pour ce retour !

J'aurais du précisé, mais idéalement, c'est le retour de Chrome qui nous intéresserait, plutôt que Firefox.
En effet, pour le rendu des interfaces des Extensions, SketchUp embarque un Chrome. Donc, idéalement, c'est en essayant avec Chrome qu'on aurait un résultat plus proche de ce qui se passe dans SU.

J'utilise la lib three.js pour le rendu 3D du dessin. Et d'après la doc, il devrait trouver à utiliser WebGL 1 si le 2 n'est pas dispo. A vérifier ...

ikim
( Modifié )

Salutations
Je suis intéressé quand j'entre le prix, comme dans ce cas, que 1 m de bande de bord est de 1,4e et que j'ai 2,67 m = 3,73ea au TOTAL, il dit 4e. Est-il défini dans le programme pour arrondir à un entier nombre ou pouvons-nous le définir pour être le résultat correct.

Boris Beaulant

Bonjour,
Les 2 décimales ne sont affichées que si le prix est inférieur à 1. Mais dans le calcul de la somme, c'est bien 3,73 qui est utilisé. L'arrondi ne se fait qu'à l'affichage. Ce n'est pas configurable.

Le Bois d'Yv
( Modifié )

Bonjour, et encore merci.
J'ai peut-être loupé quelque chose.
Je suis sur un projet d'abri bois.

J'ai lancé le calepinage pour chaque matière (pour certaines mon vieux Macbook a mouliné 5 mn !), tout est ok.

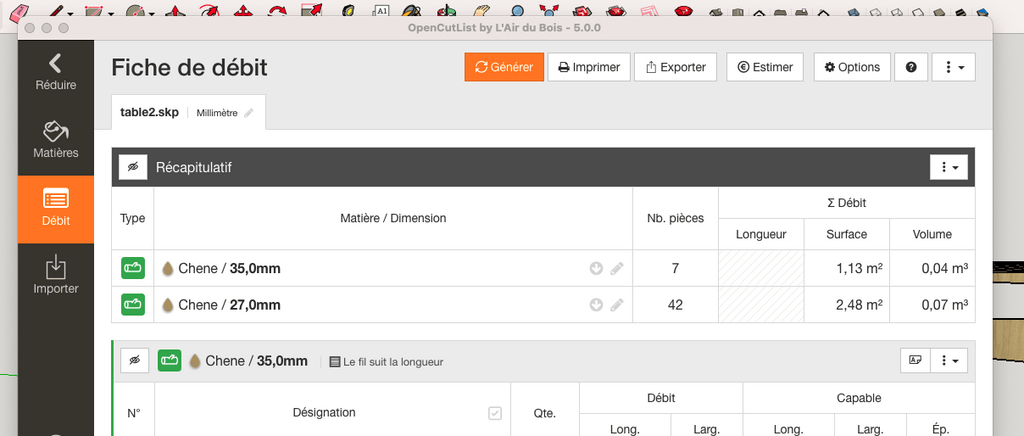

Mais si j'édite la fiche de débit (via l'impression) j'ai la liste des matières avec le nombre de pièces et les quantités finales.

Mais je n'ai pas les quantités à acheter, je ne les ai qu'en allant sur le calepinage matière par matière ?

J'ai essayé la fonction "estimer", mais ça plante complètement Sketchup.

Boris Beaulant

Mais je n'ai pas les quantités à acheter, je ne les ai qu'en allant sur le calepinage matière par matière ?

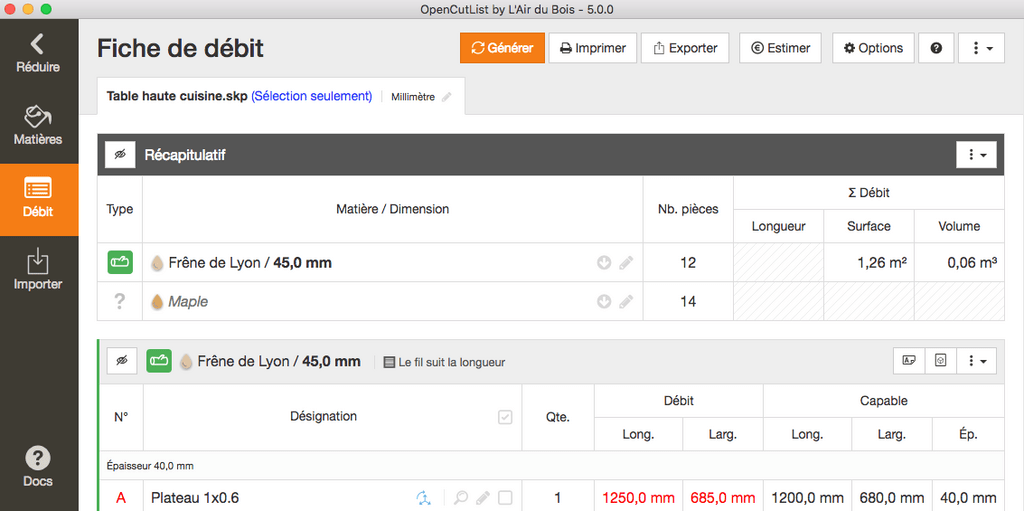

Oui, la quantité de pièces dans la fiche de débit, c'est le nombre de pièces finies dans ton modèle (poteau, chevron, etc ...)

Mais là ce que tu veux, c'est le nombre de barres brutes. Il faut donc qu'OpenCutList calcul le calepinage pour en déduire combien il arrive à mettre de pièces par barre. Et ça, soit tu le fais matière par matière, soit en effet Estimer sait te donner cette information puisqu'il lance lui-même tous ces calculs.

Reste que visiblement, c'est trop long sur ton ordi pour que le calcul aille jusqu'au bout.

Je suis curieux d'essayer ici, peux-tu envoyer le modèle par email via le bouton "Signaler un bug" en bas de la fenêtre OpenCutList ?

Doudal

Merci pour votre travail. Ca à l'air top cette nouvelle version

SDand

Merci beaucoup !

C'est étrange mais j'ai moins de difficulté à financer un tel travail que celui de Trimble qui se fait de l'argent sur la base d'un programme qui était déjà tout fait lors de leur reprise.

Opencutlist apporte plus de nouveauté à Sketchup que tout ce que trimble a pu apporter depuis leur reprise. C'est assez remarquable

Charley
( Modifié )

Bonjour à tous
Est ce que la fonction vue eclatée edt fispo sur la derniere version de ocl?
Merci

Boris Beaulant

Oui, mais que si tu utilises SketchUp 2018 et plus.

Charley

J'ai trouvé.
Merci. C'est juste genial. Cette extension est grandiose! Quel gain de temps

AmineB

Oui

martinlemos
( Modifié )

La excelencia total !
L'excellence totale !

Boris Beaulant

Merci ☺

paskalFR
( Modifié )

Bonjour.
Un immense bravo pour cet excellent travail.
Je suis absolument admiratif.
Merci infiniment.

Boris Beaulant

Merci ☺

Sylayo
( Modifié )

Bonjour!
Premièrement, félicitation pour ce module. Maintenant que je l'ai découvert, je ne peux pas comprendre comment j'ai pu passer tout ce temsp sans l'utiliser! C'est vraiment génial! La génération des plans de coupe me renverse à chaque fois que j'appuis sur le boutton!

J'ai une question, peut-être que ça existe, mais je n'ai pas réussi à le trouver, sinon ça serait peut-être une suggestion pour une prochaine version...

Afin d'utiliser au maximum la génération des mes plans de coupe, j'ai inclus plusieurs "objets" dans un même plan. De cette façon, je peux maximiser l'utilisation des mes feuilles de contre plaqué russe. Pour vous donner une idée, j'y ai mis:

  • un lit double avec des tiroirs en dessous
  • une bibliothèque
  • 2 lits simple superposé et "murphy"
  • une petite console
  • des tablettes pour mettre dans un garderobe.

La fonction pour générer des étiquettes est extrêmements utile ici et mes plans de coupe sont très complets. Plusieurs des mes feuilles sont utilisé à plus de 95%!

Par contre, avec tous ces morceaux, l'impression des plans n'est pas vraiment utile car il y a trop d'objets sur les plans. Je sais que je peux sélectionner une partie de ce que j'aimerais imprimer mais alors la numérotation ne fonctionnera plus avec mes plans de coupe originaux.

Alors est-ce qu'il serait possible de filtrer ce que je voudrais dessiner tout en gardant l'identification qui a été généré au départ?

Merci pour votre aide!

Boris Beaulant
( Modifié )

Merci, je suis content qu'OpenCutList puisse t'aider.

Alors est-ce qu'il serait possible de filtrer ce que je voudrais dessiner tout en gardant l'identification qui a été généré au départ?

Oui 😉

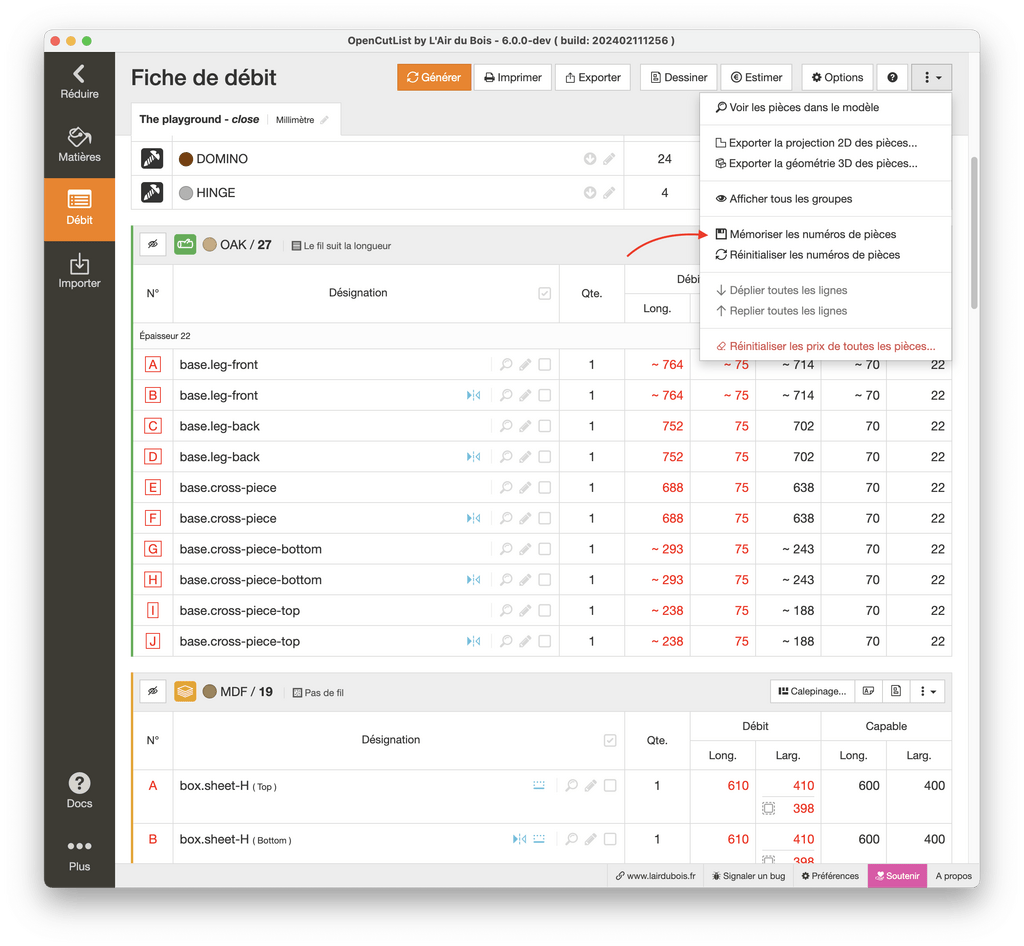

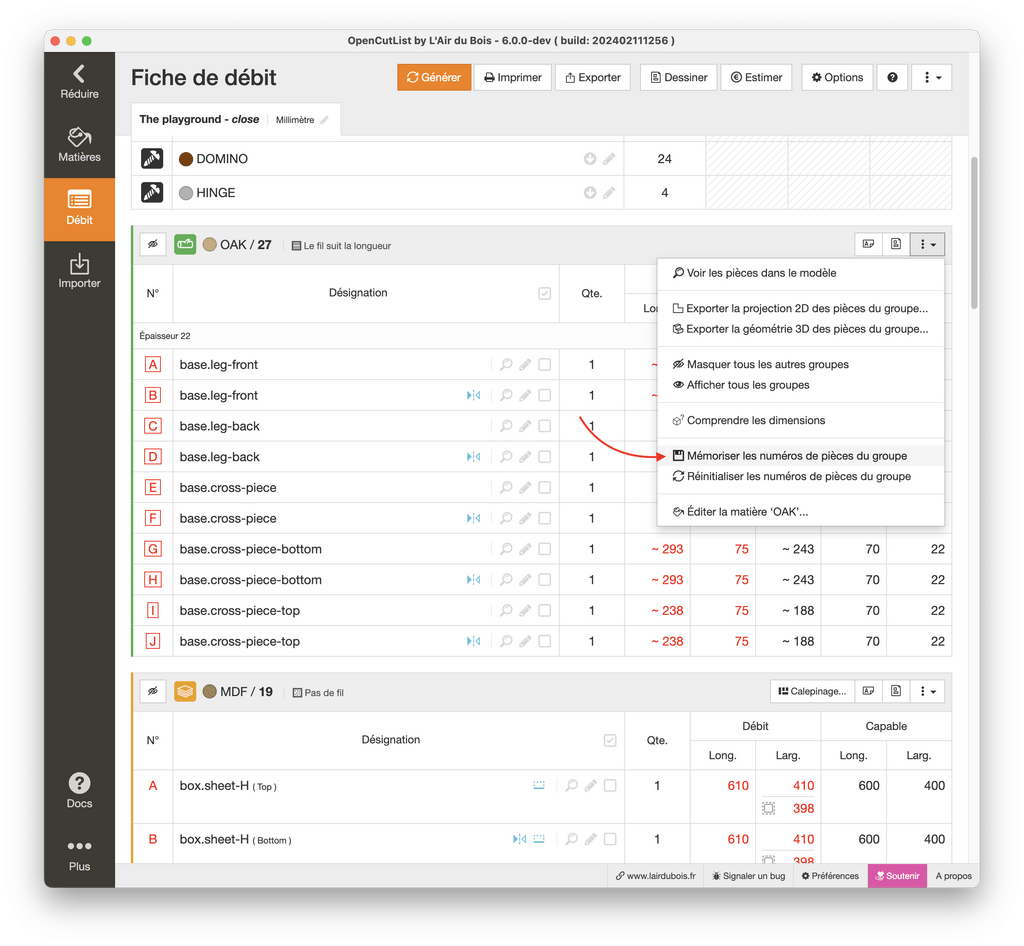

Tu peux Enregistrer les numéros de pièces de la fiche ou d'un groupe à un instant donné et ensuite regénérer avec une autre sélection ou un autre tri sans perdre ses numéros.

Les numéros enregistrés sont entourés d'un carré.

Attention qu'un numéro est propre à une définition pour une taille donnée. Donc, si tu change la taille d'une pièce, enregistré ou pas son numéro sera recaclculé.

Sylayo

Boris Beaulant Bon ben là, désolé d'avoir à vous le dire, mais ça frôle le génie!!!

Merci d'investir votre savoir dans un outil aussi précieux!

Boris Beaulant
