OpenCutList 1.7.1 : L'axe du bien

OpenCutList 1.7.1 : L'axe du bien +

Bonjour à tous,

OpenCutList, le plugin Sketchup de L'Air du Bois permettant de générer des fiches de débits, a été mis à jour.

Mise à jour 1.7.1

Au programme :

  • Ajout d'un onglet Axes sur la fenêtre de propriétés d'une pièce pour permettre de réordonner manuellement les axes et/ou replacer l'origine
  • Ajout d'un bouton Ajouter la dimension à la matière sur les groupes de pièces ayant une dimension non disponible dans la matière. (Ce qui évite de retourner l'ajouter à la matière)
  • Ajout d'un bouton pour Combiner définitivement la teinte d'un matière à sa texture. (Oui, je sais cette fonctionnalité sera obscure pour beaucoup ... hihi)
  • Ajout d'un lien vers les avis de la fiche logiciel d'OpenCutList sur L'Air du Bois
  • Ajout d'un aperçu de la couleur dominante des matières dans la fiche de débit

Attention : N'oubliez pas de relancer Sketchup après avoir réinstallé le plugin !


Télécharger OpenCutList sur l'Extension Warehouse

ou Télécharger OpenCutList sur GitHub


Nouvel onglet Axes dans la fenêtre de propriétés d'un pièce

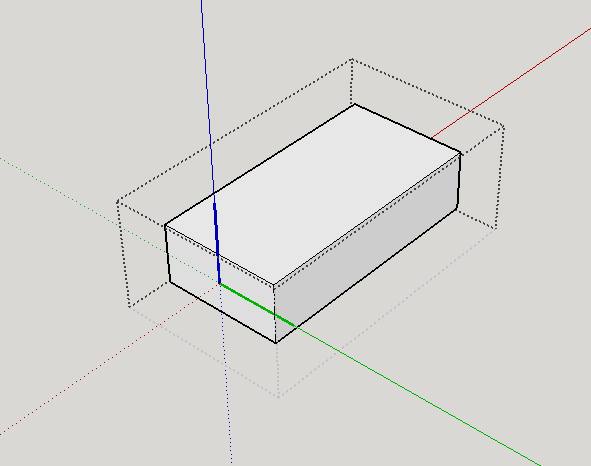

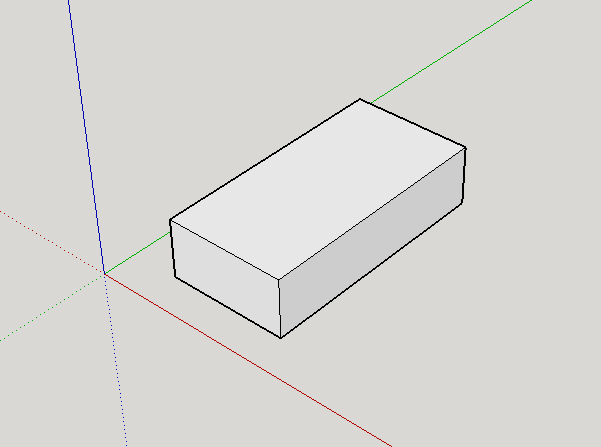

Dans Sketchup, le positionnement des axes d'un composant son déterminants pour en extraire ses dimensions capables. Et dans OpenCutList l'orientation de ces axes est importante pour déterminer quelle dimension représente la longueur, la largeur ou l'épaisseur.

💡 Si cette notion d'axe vous semble encore floue, je vous invite à regarder cette video.

Sketchup dispose d'un outil "Axes" pour changer à la fois la position et l'orientation dans l'espace des axes d'un composant. Cette outil est polyvalent, mais il reste assez fastidieux de l'utiliser pour juste réordonner les axes sans en changer leur direction.
L'idée de cette nouvelle fonctionnalité dans OpenCutList est donc de pouvoir réordonner les dimensions de la pièce pour les faire correspondre aux axes désirés. C'est peut être pas plus clair dit comme ça, alors voici déjà à quoi ressemble l'interface :

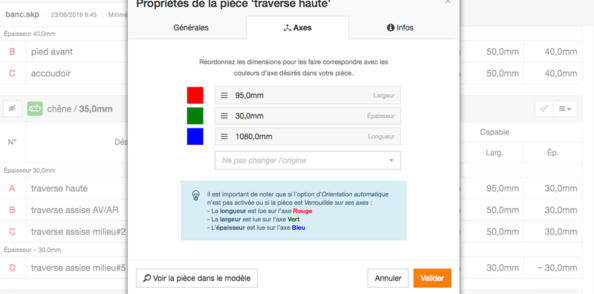

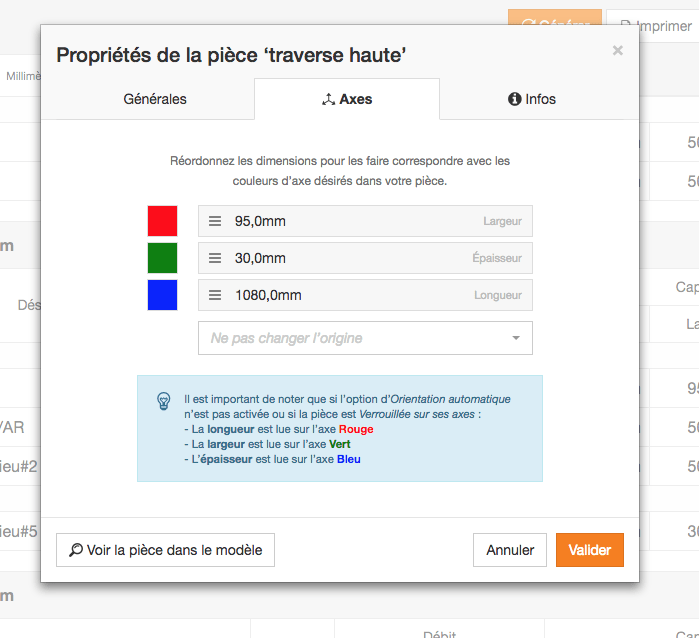

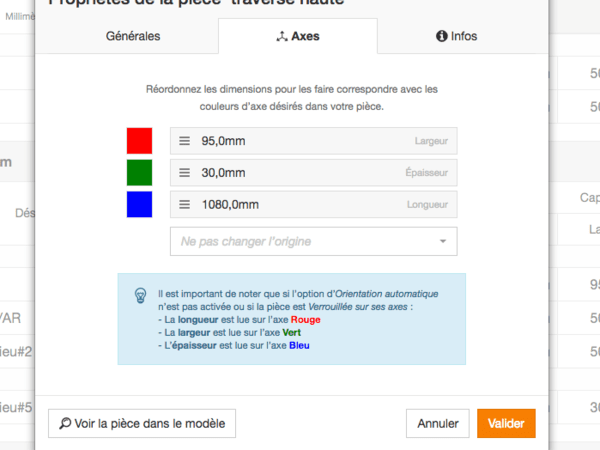

Ce que l'on voit apparaitre dans cette fenêtre, c'est une liste de 3 éléments associant une couleur d'axe (Rouge, Vert, Bleu) à une dimension (Longueur, Largeur, Epaisseur).

On voit l'exemple ci-dessus que ce qui a été identifié comme étant la longueur par OpenCutList et faisant 1080mm est lu le long de l'axe bleu.

A l'aide de la souris et en faisant un glisser-déposer depuis la petite poignée à trois barres de chaque ligne de dimension, il est désormais possible de réordonner cette association axes/dimension sans ouvrir la pièce dans le modèle. Et ainsi facilement remettre la longueur selon l'axe rouge, la largeur selon l'axe vert et l'épaisseur selon l'axe bleu.

Cette fonctionnalité est déjà très intéressante et elle ne s'arrête pas là ! En effet, même si le point origine d'un composant n'a pas d'impact dans OCL, il peut être intéressant pour la modélisation que l'origine d'une pièce soit placée à l'une de ses extrémités, au centre ou au centre d'une face.

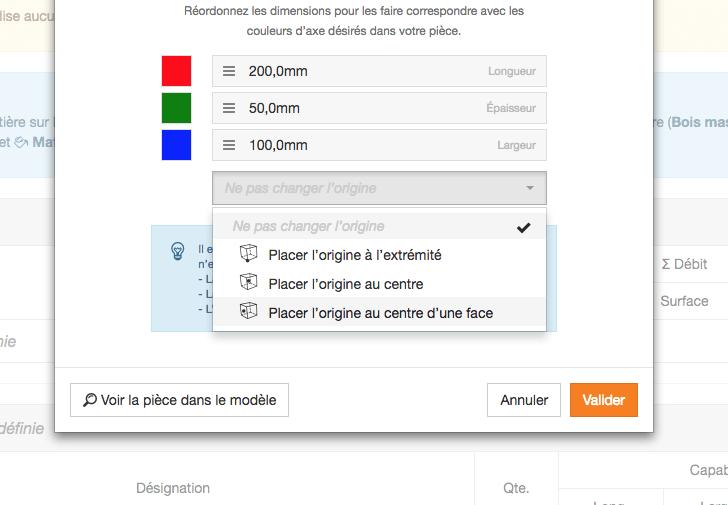

Et c'est grâce à la liste déroulante sous la liste de réorganisation des axes qu'il sera en plus possible de faire ce changement.

Ajout d'un bouton Ajouter la dimension à la matière

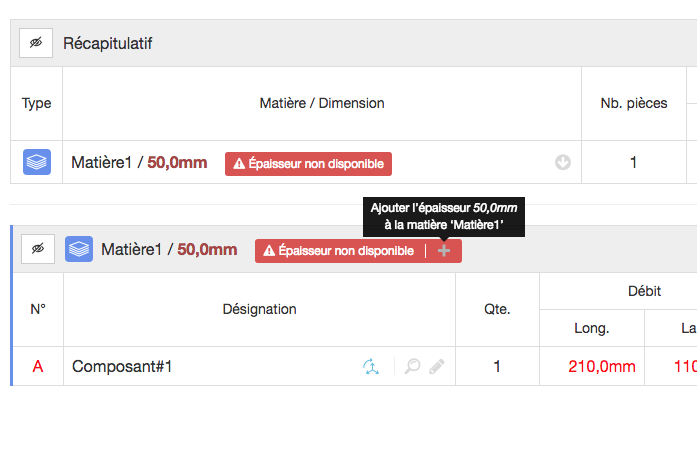

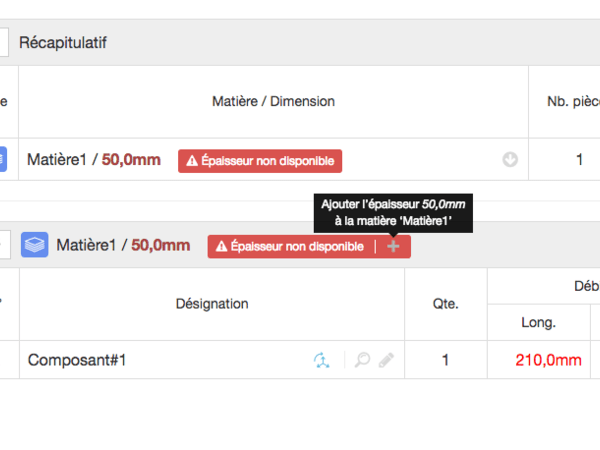

L'objectif d'OpenCutList est d'essayer au maximum d'éviter les opérations fastidieuses pour l'utilisateur. Dans ce but, il a été ajouté un bouton pour faciliter l'ajout d'un dimension lue dans la fiche de débit, mais non configurée sur la matière.

Ceci évite ainsi de devoir ouvrir la matière, puis revenir à la fiche de débit pour constater le changement.

💡 Ce bouton n'est pas présent dans le résumé pour ne pas en surcharger son affichage et ne pas faire se télescoper des interaction souris.

Ajout d'un bouton pour Combiner définitivement la teinte

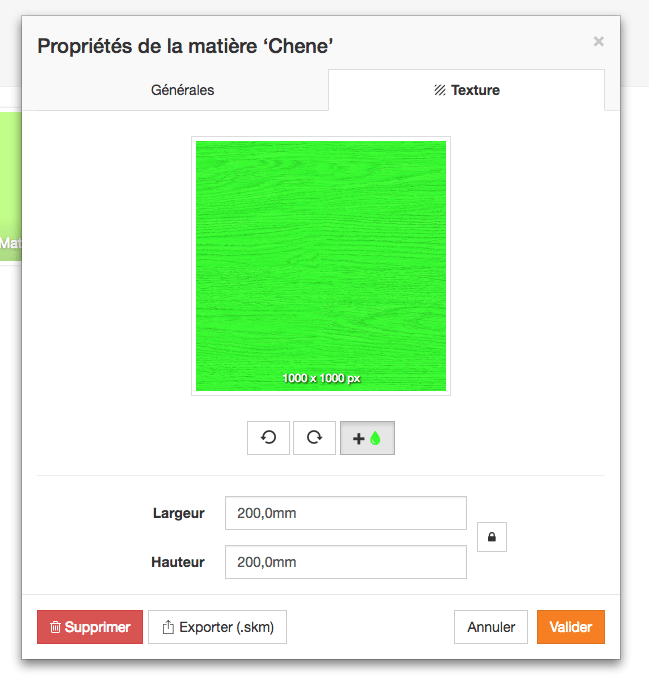

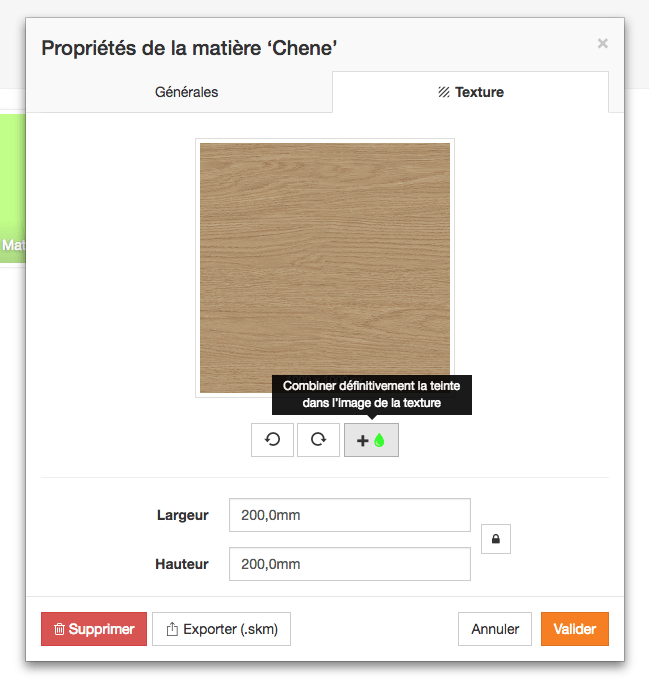

Cette nouvelle fonction aura sans nul doute un usage plus rare. Et est née d'une lacune dans l'interface de programmation de Sketchup, qui ne permet pas de récupérer en miniature les images de textures teintées. Mais qui peut le plus, peut le moins. L'idée derrière cette fonctionnalité est de permettre de combiner directement dans l'image la teinte configurée sur la texture d'une matière via le panneau de matière de Sketchup.

En d'autres termes, ceci signifie que la matière n'aura plus de teinte, puisque que c'est l'image de texture qui sera définitivement teintée.

Ajout d'un lien vers les avis de la fiche logiciel

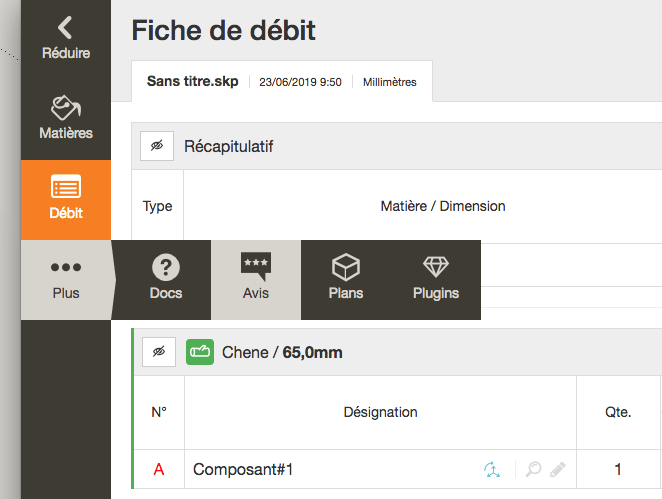

Dans un object d'interaction plus forte entre OpenCutList et L'Air du Bois, a été jouter un lien direct vers la section Avis de la fiche logiciel d'OpenCutList

Aperçu de la couleur dominante des matières dans la fiche de débit

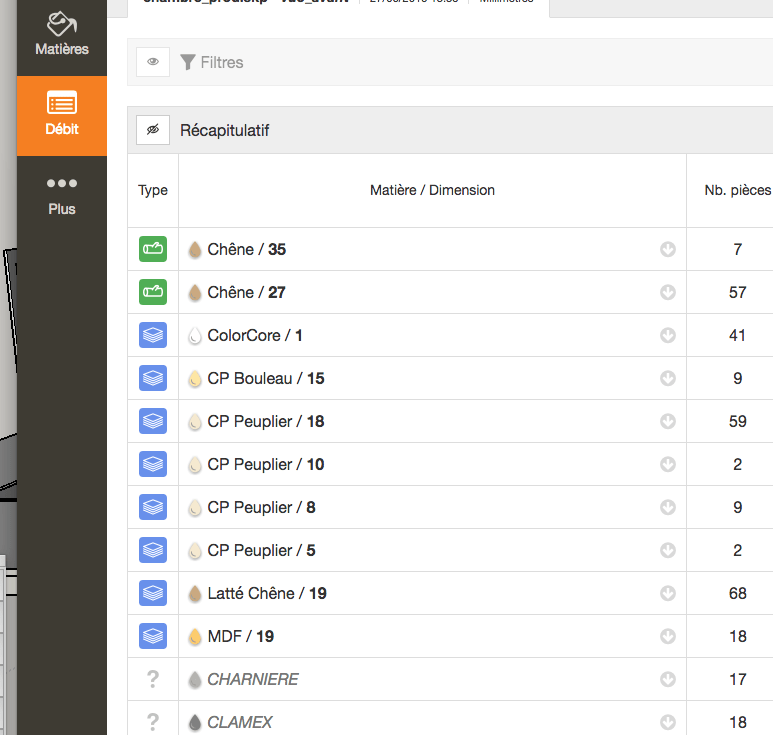

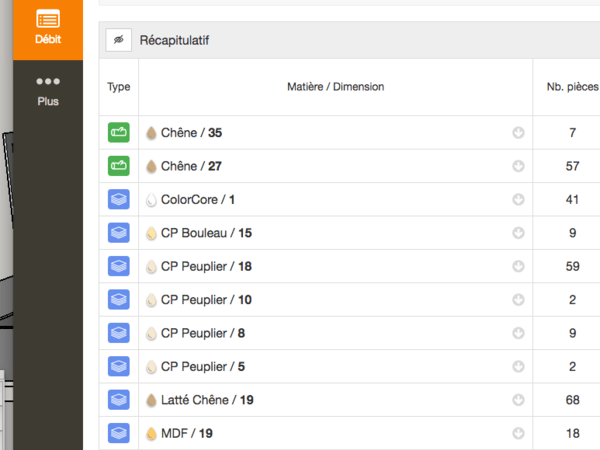

Afin de distinguer encore mieux les différentes matière des pièces dans la fiche de débit, a été ajouter une petite "goûte" colorée avec la couleur dominante de la matière à côté du nom de cette dernière.


Voilà pour cette fois. J'espère que ces changements vous apporterons un confort d'utilisation.
Si vous apprécier le projet, n'hésitez pas à le faire connaitre autour de vous.

Bons copeaux "numériques" !
