6LV1

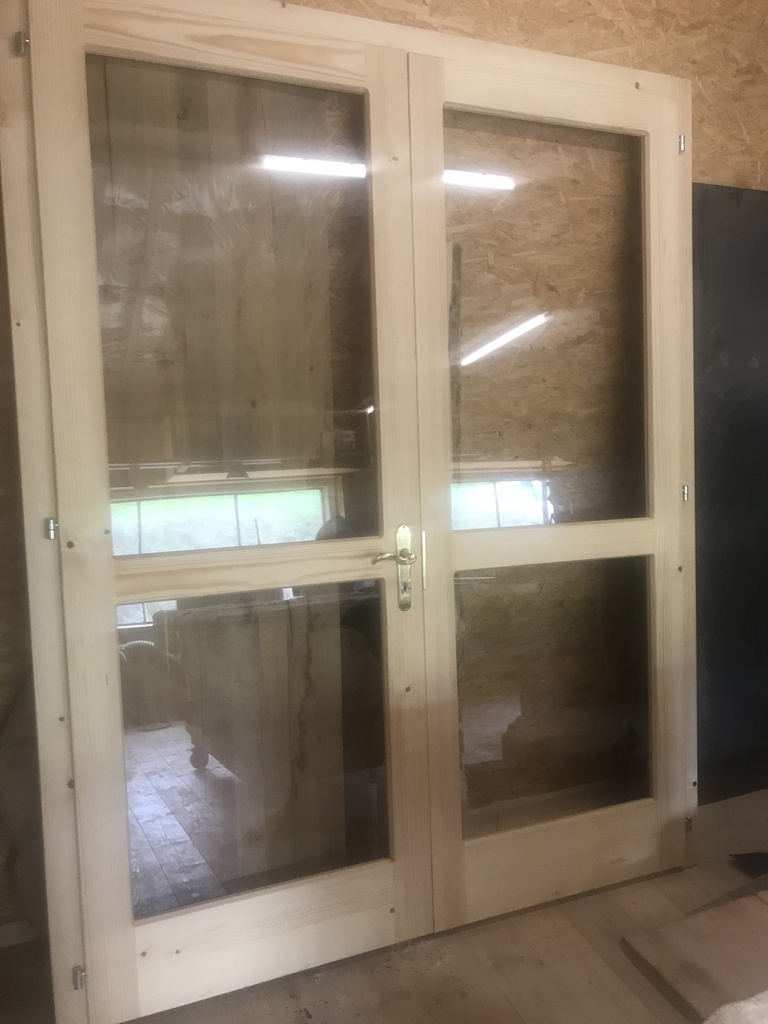

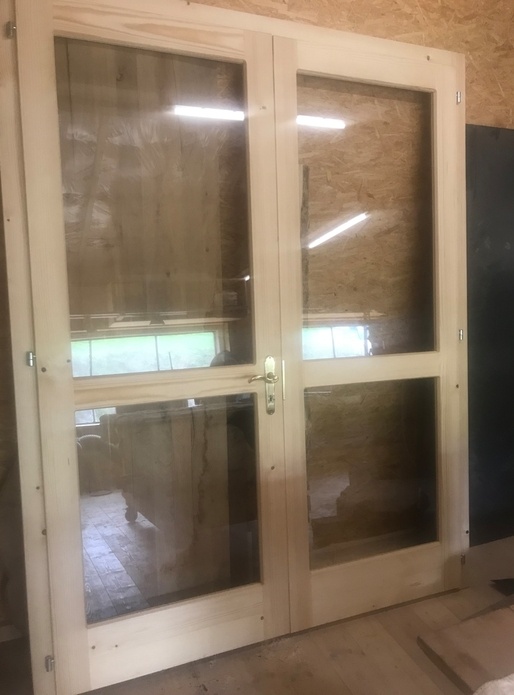

Porte double avec dormant


Porte double vitrée fabriquée en épicea du pays.

Le cahier des charge du client: de la lumière, en bois massif et pas cher...

Conception sur autocad. Je partage volontiers les fichiers mais je crois que peu de gens travaillent en .dwg (avis aux amateurs)

Débitage, corrayage. La qualité du bois étant ce qu'on peut trouver en premier choix dans la région.

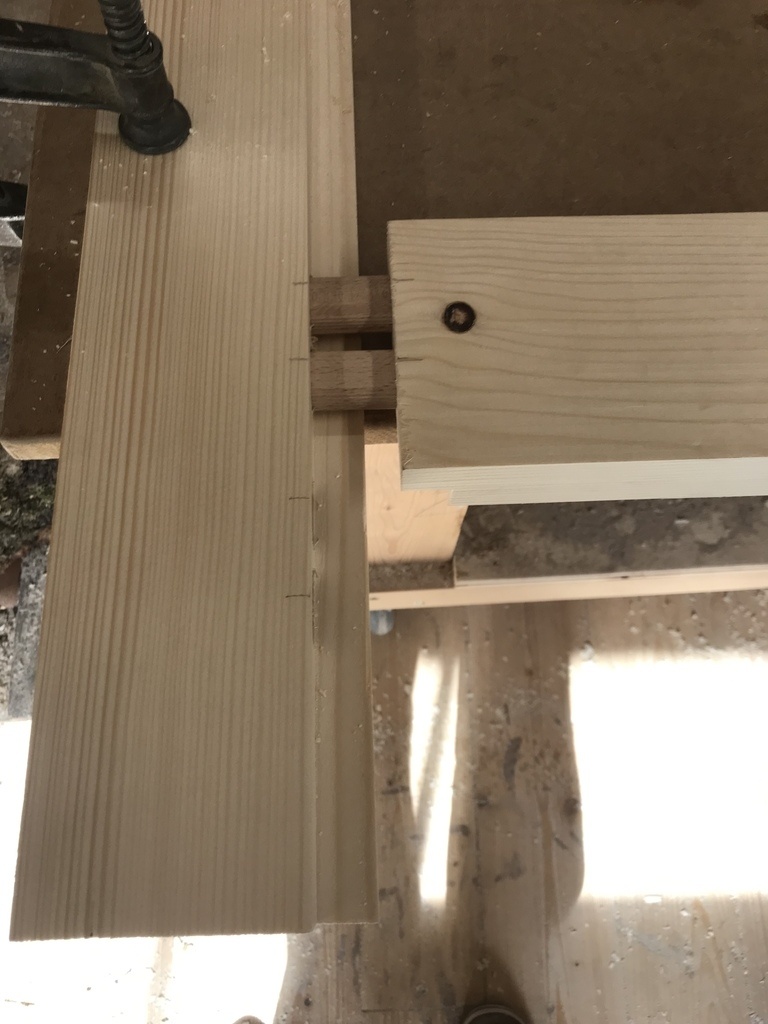

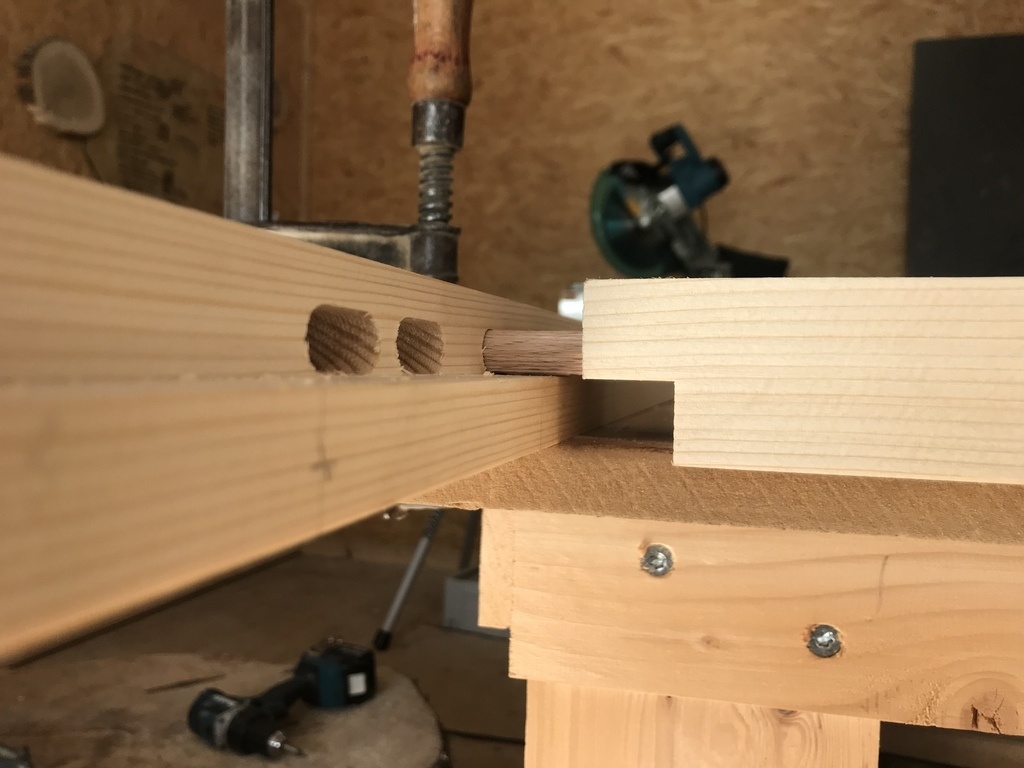

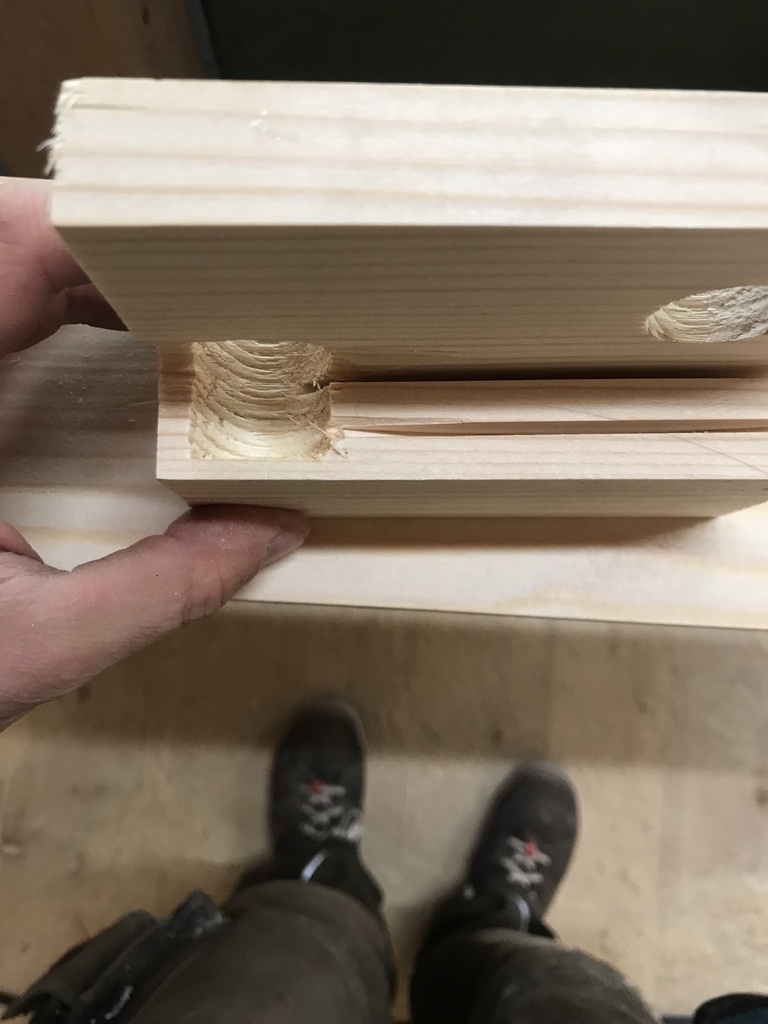

Assemblage du cadre et des chassis de porte par domino.

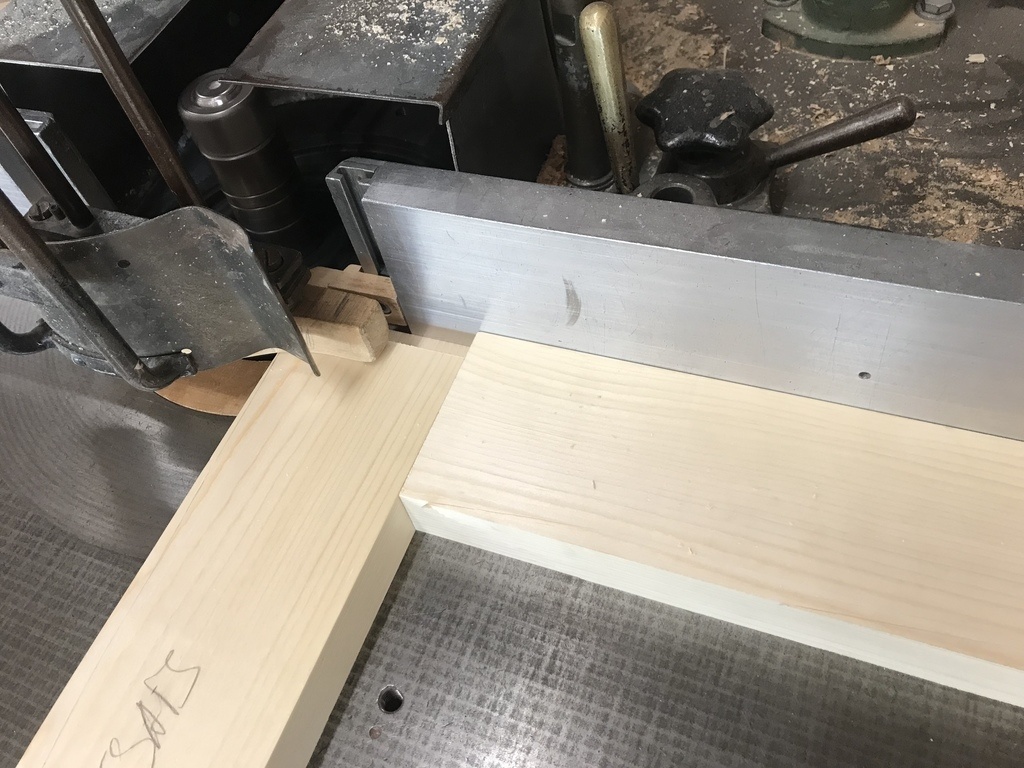

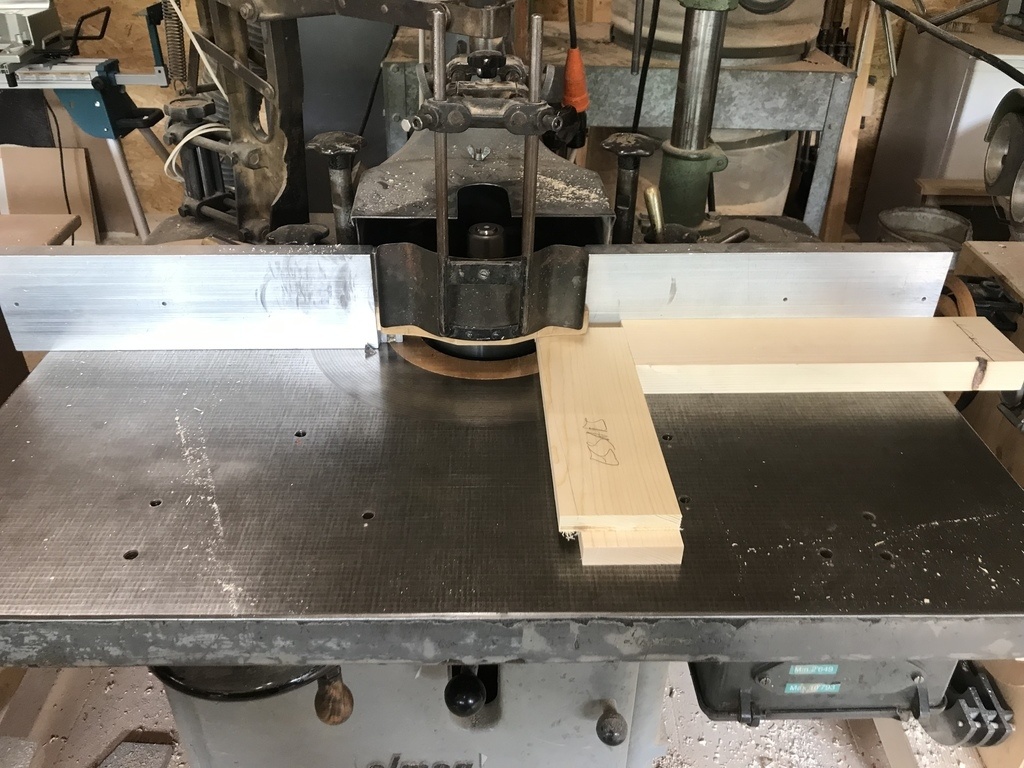

Une battue à verre à été réalisée. J'ai du faire un ravancement de battue à la toupie.

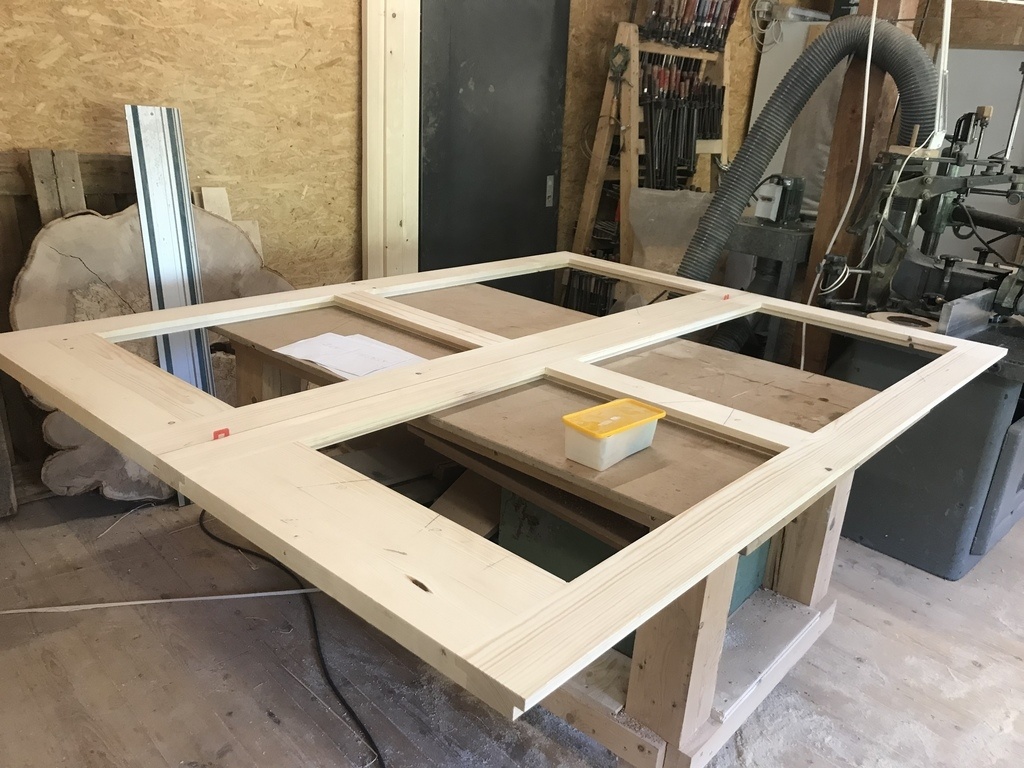

Suite à ça, assemblage des châssis, collage, affleurage.

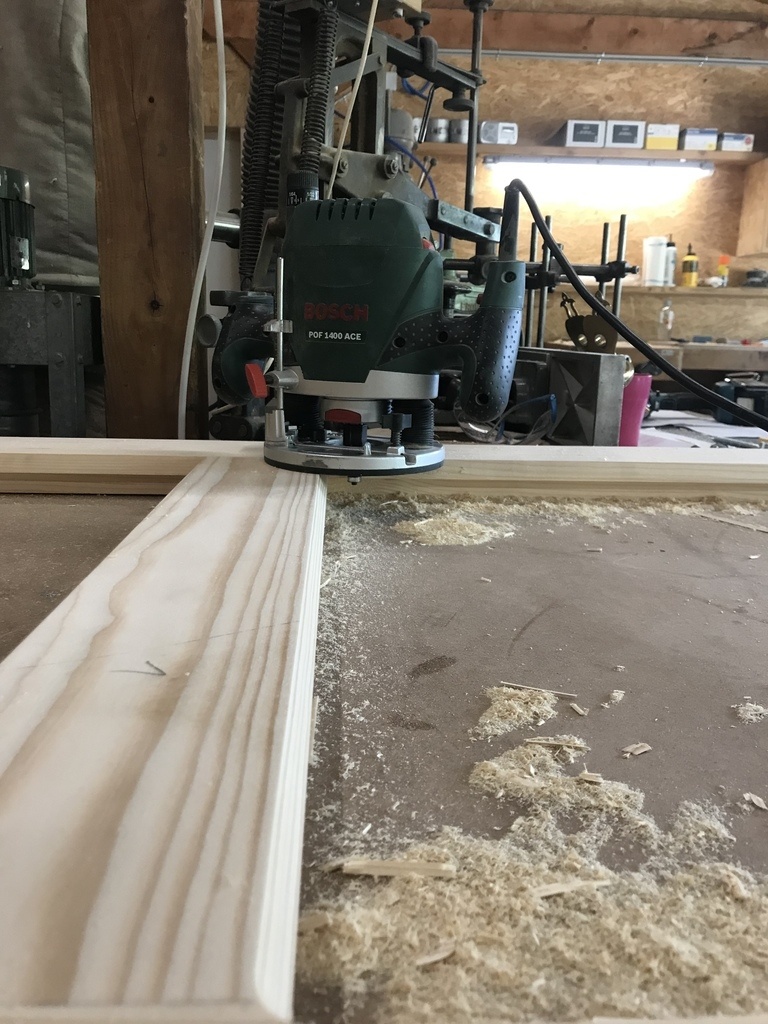

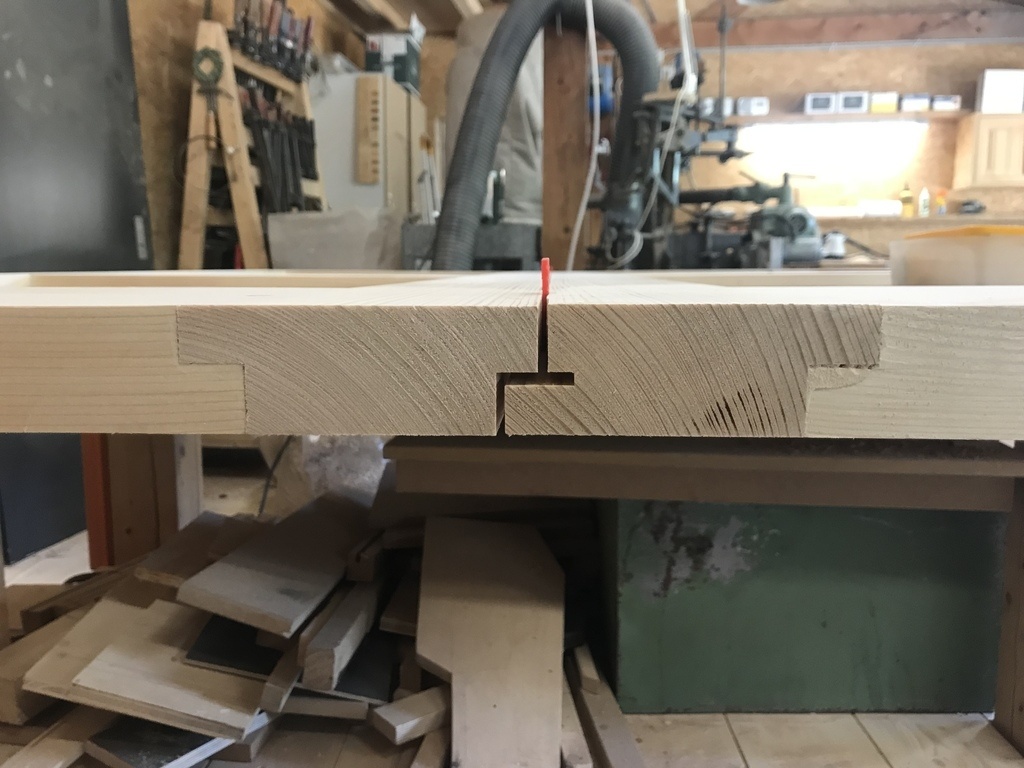

Vient ensuite les différents façonnages comme les battues de cadre, rainure de joint etc...

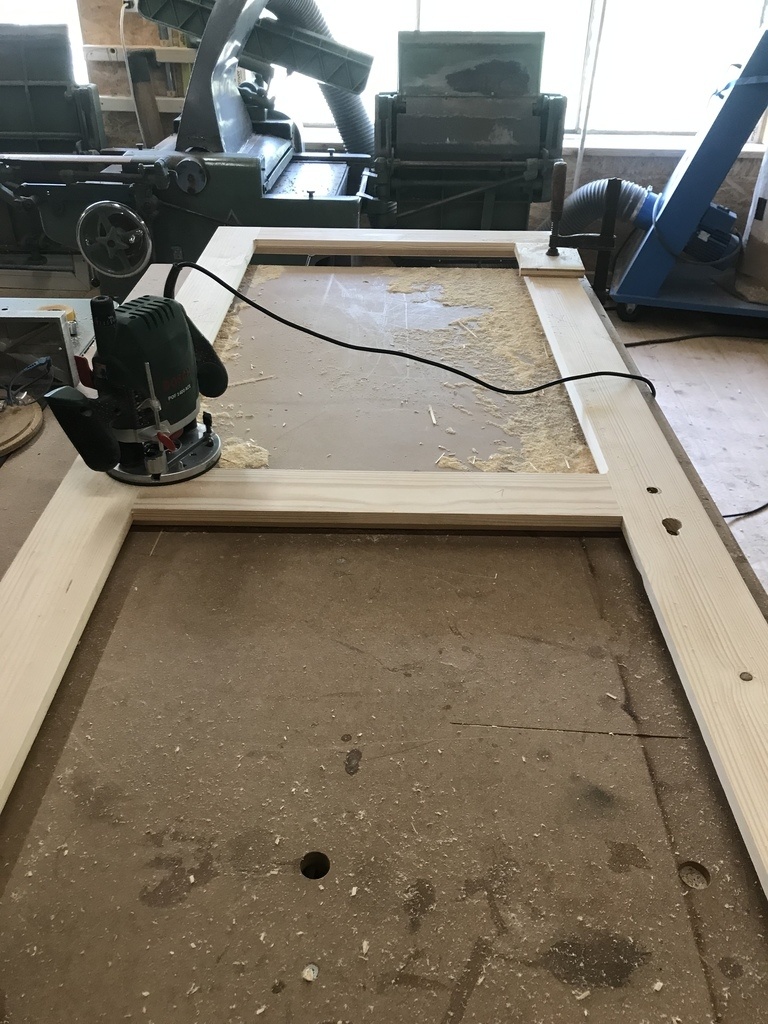

Un chanfrein à exécuté au moyen d'une fraise à roulement fera le tour des vitrages.

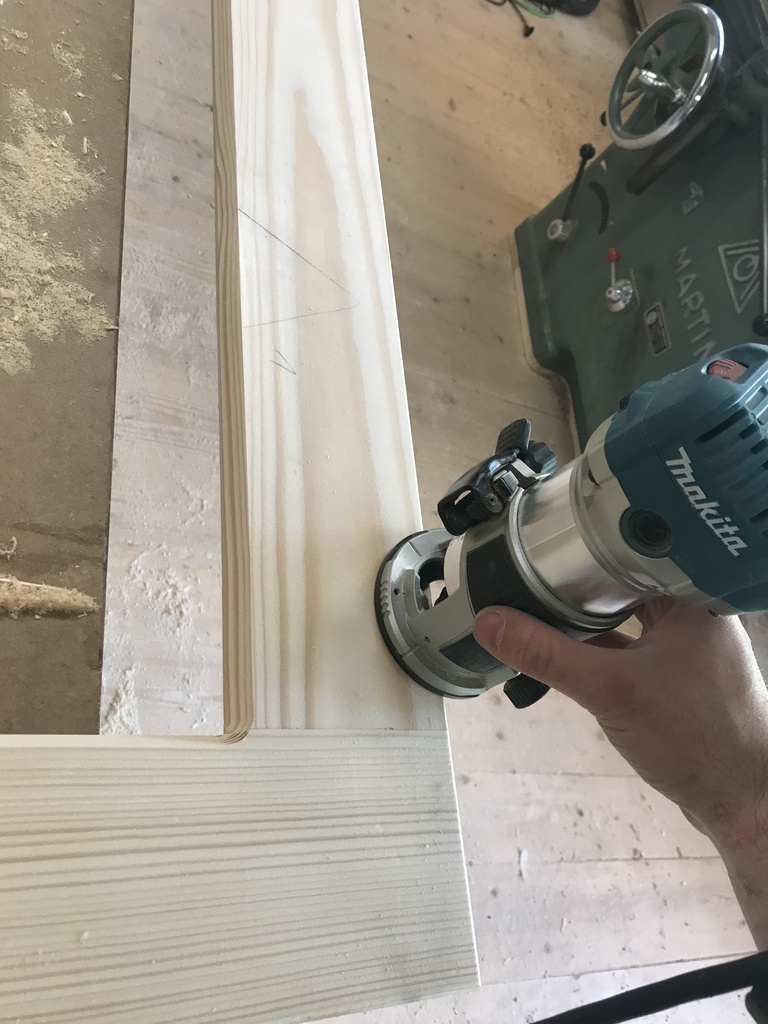

D'ailleurs un petit quart de rond à l'affleureuse makita reste toujours satisfaisant à façonner.

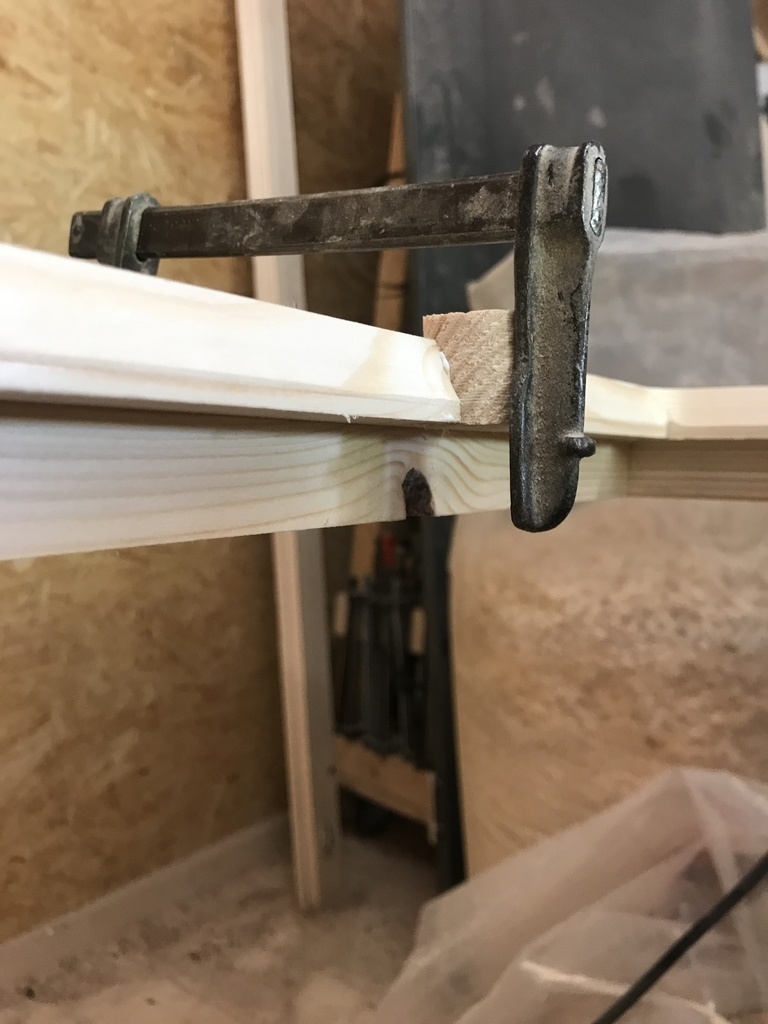

Après tous les façonnages, le bois qui reste a encore quelques défauts. Voici quelques réparations:

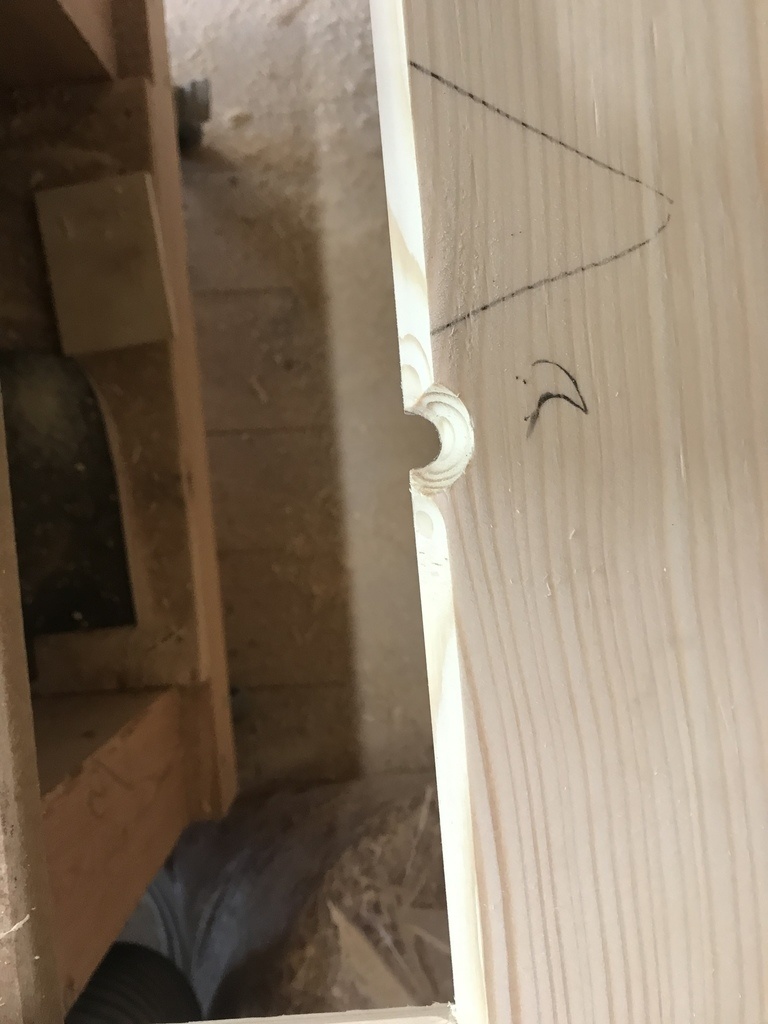

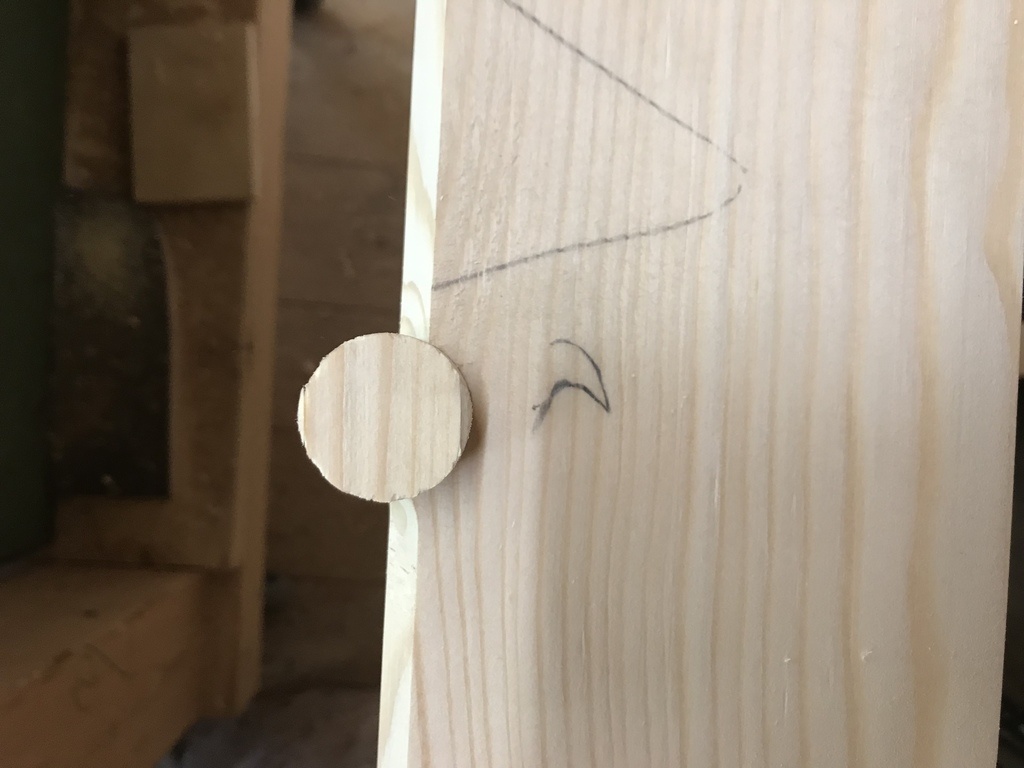

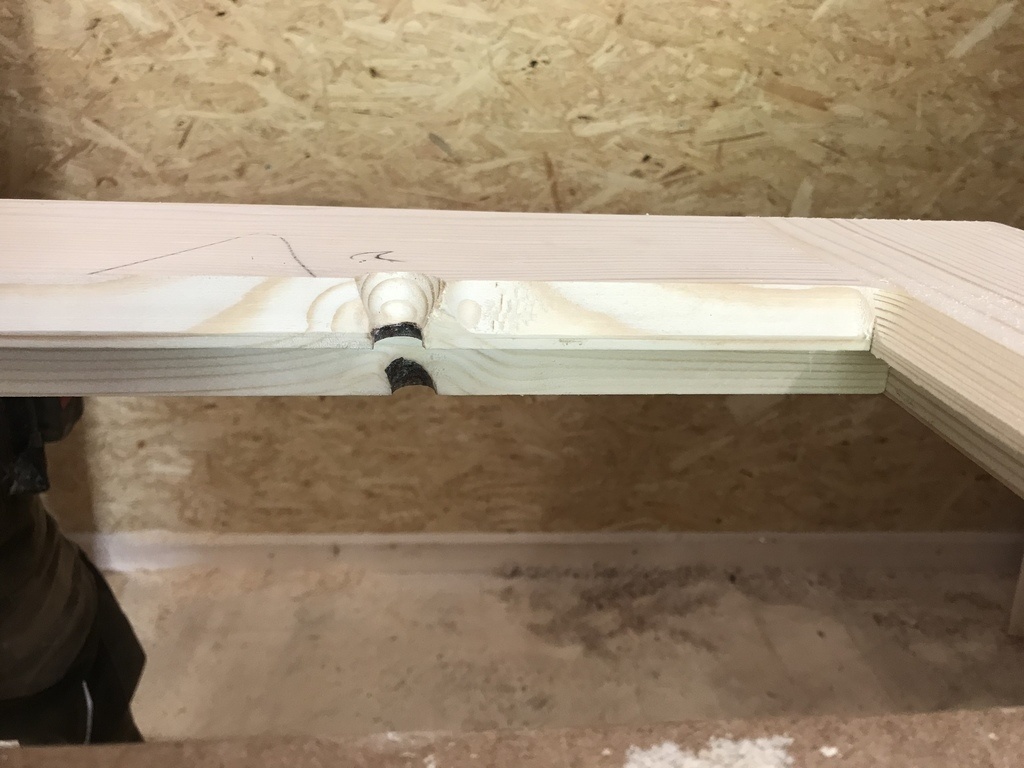

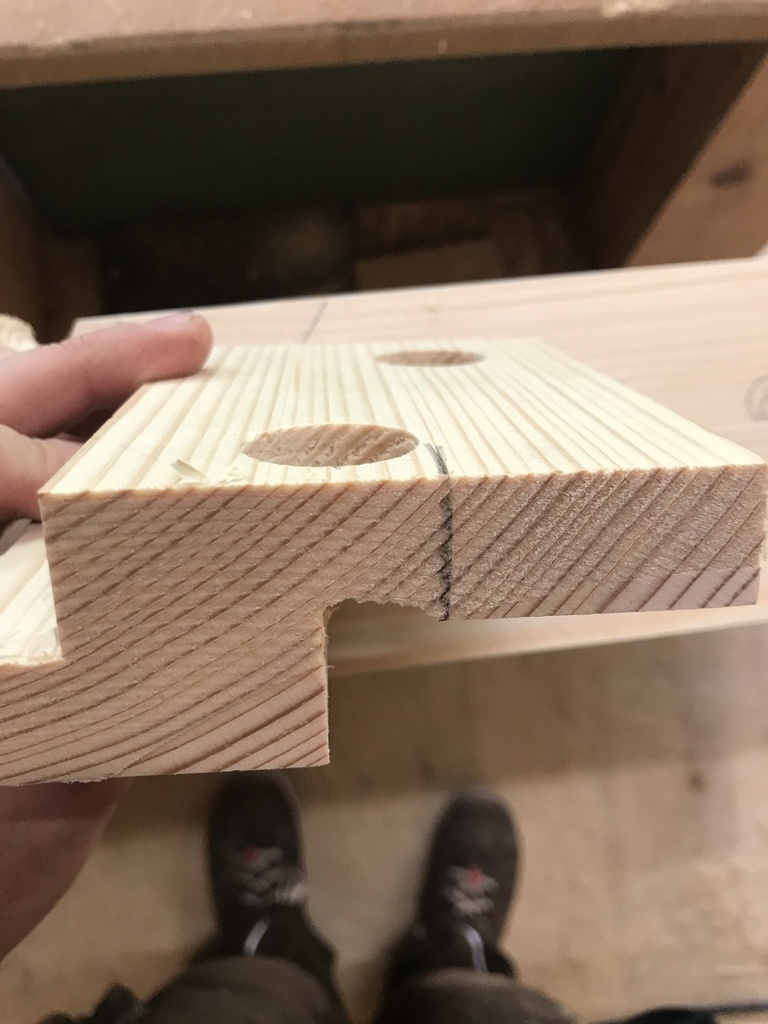

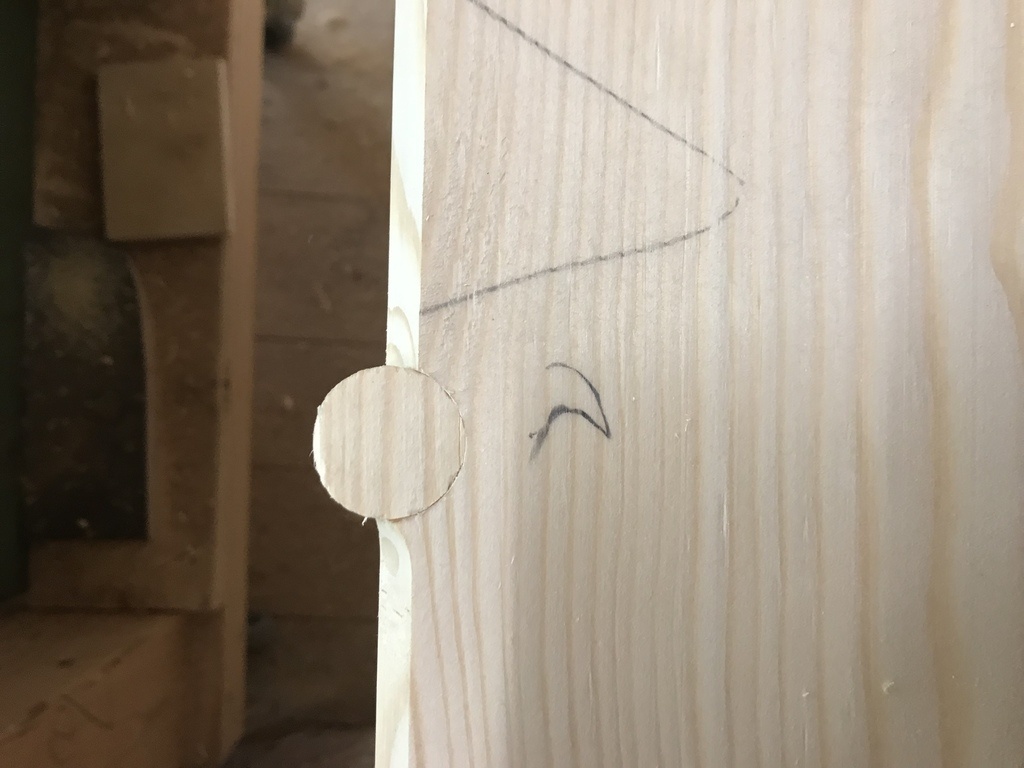

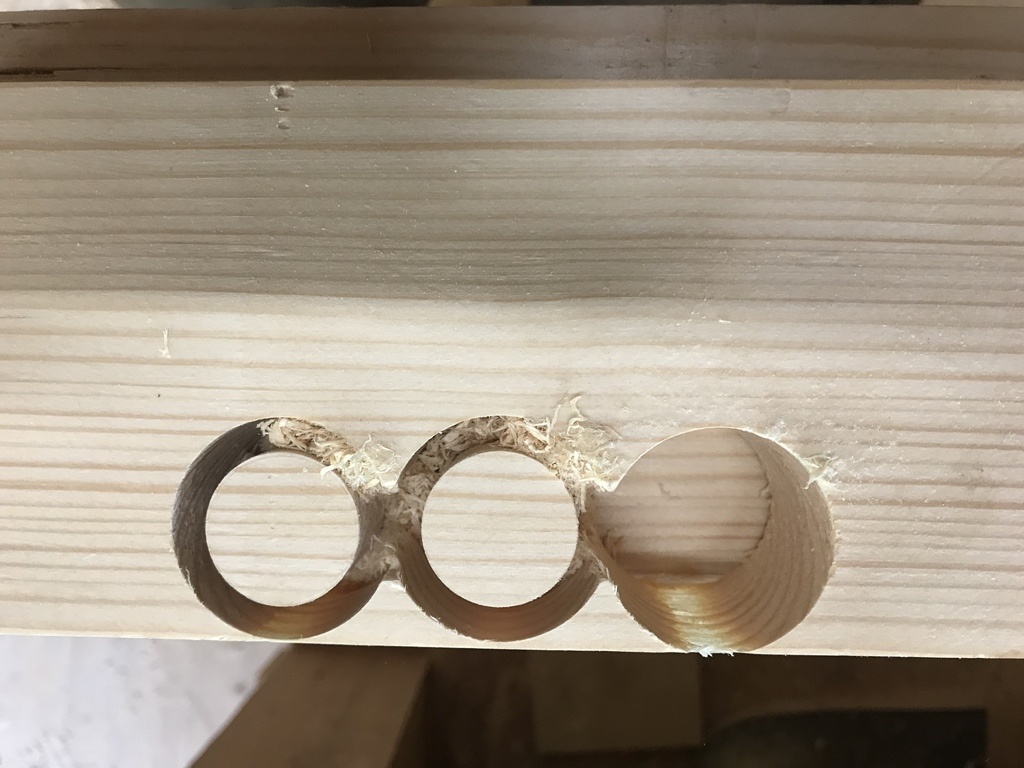

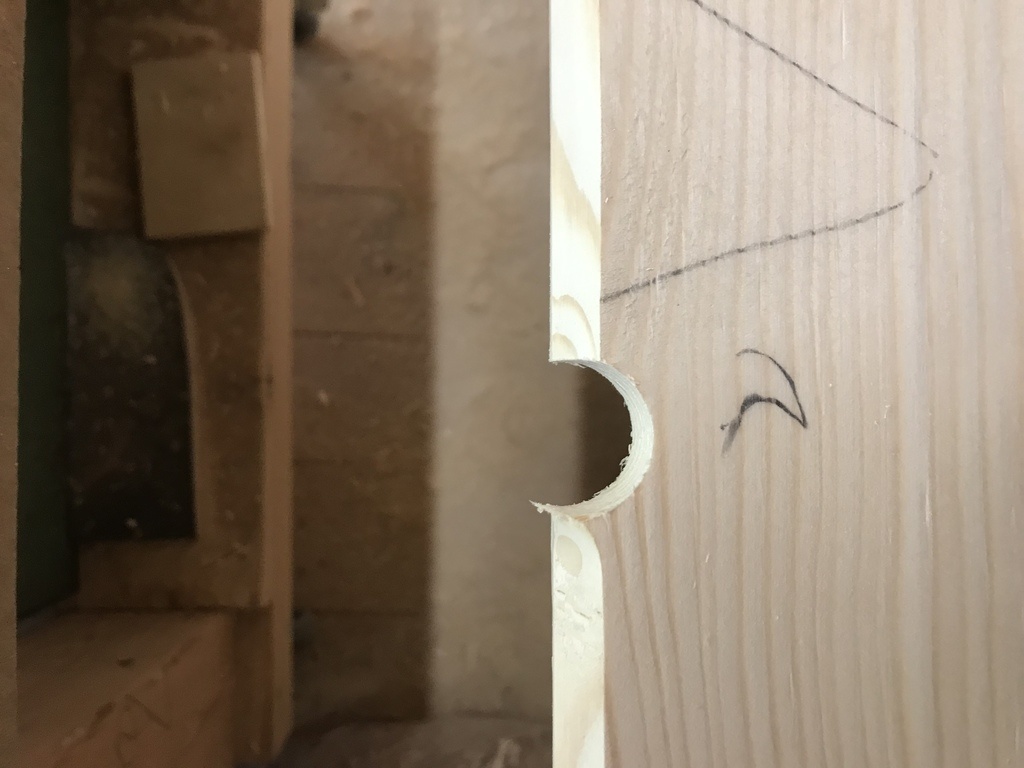

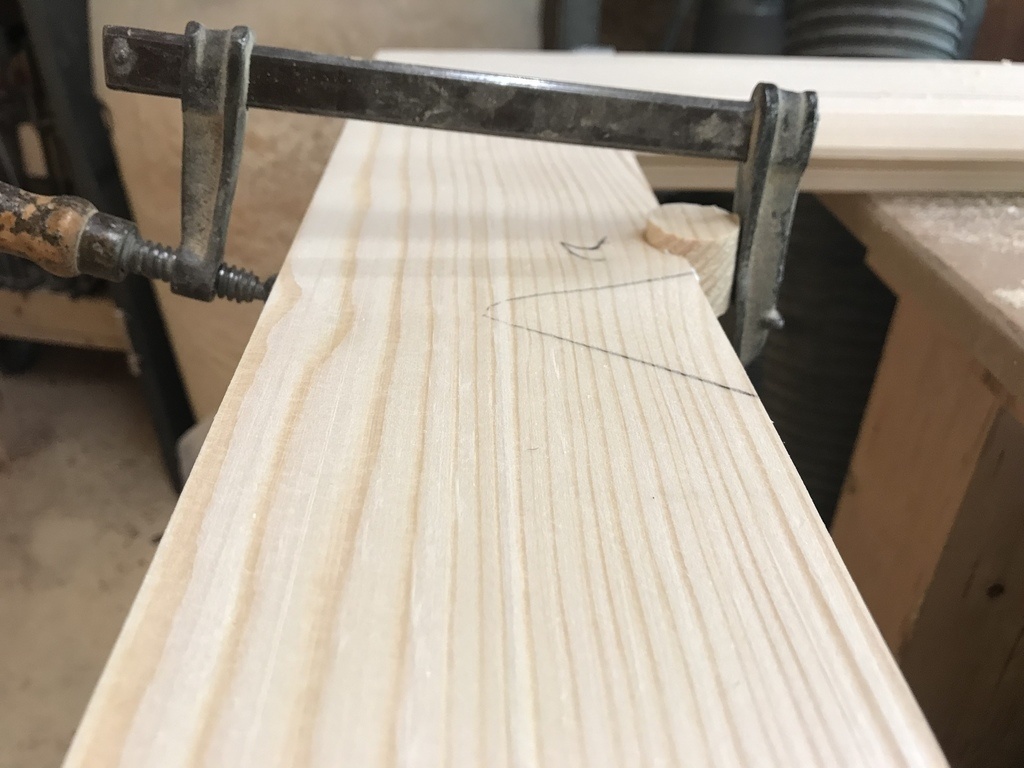

Pour un noeud noir qui s'est retrouvé dans une moulure, j'ai fabriqué un gabarit de perçage pour le percer et remplacer par un bouchon

Après ça, la porte étant complètement usinée et poncée au 120, on peut ferrer. Je ne documente pas cette partie étant donné que j'ai ferré avec le système anuba 18mm avec leurs gabarits.

Aussi posé des targettes à entailler ainsi que la serrure, la gâche etc...

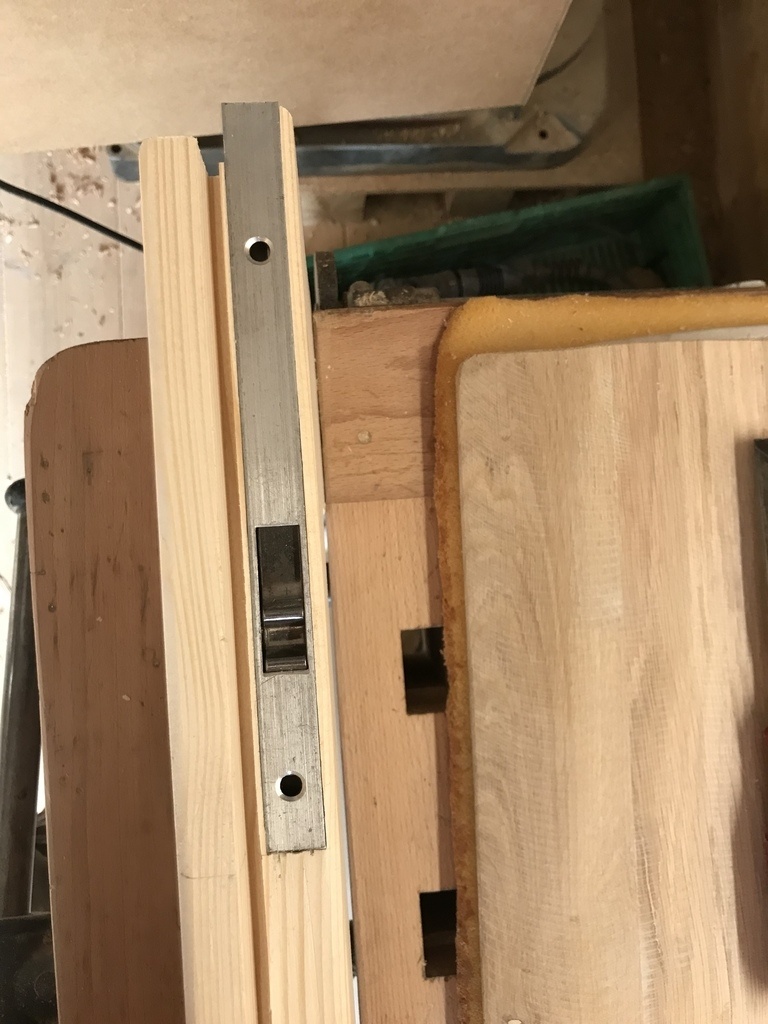

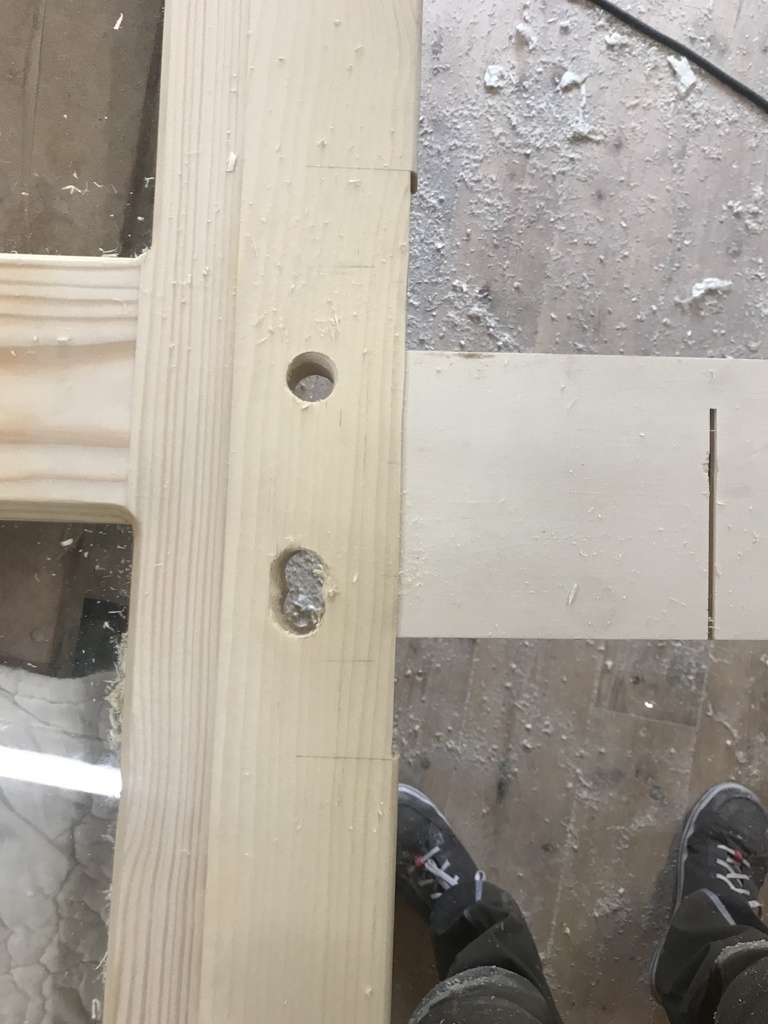

La mortaise de la serrure est faite à la domino, les autres façonnages sont fait à la défonceuse.

Reste plus qu'à poncer plus finement, balancer les ferrements, huiler Rubio incolore et vitrer.

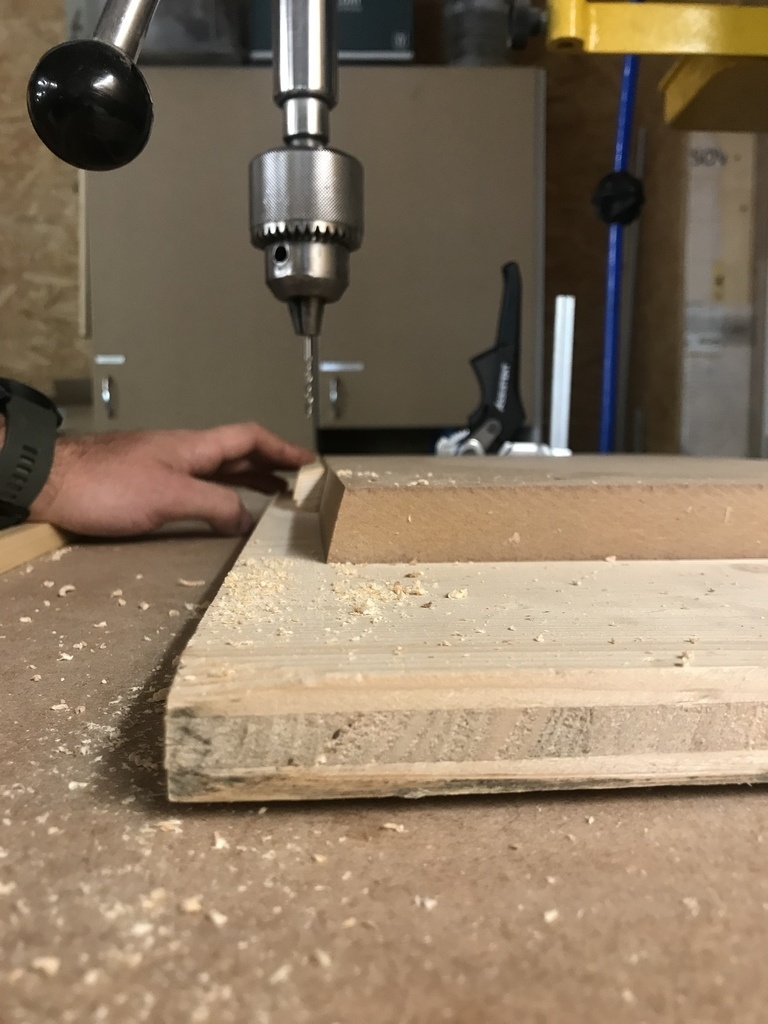

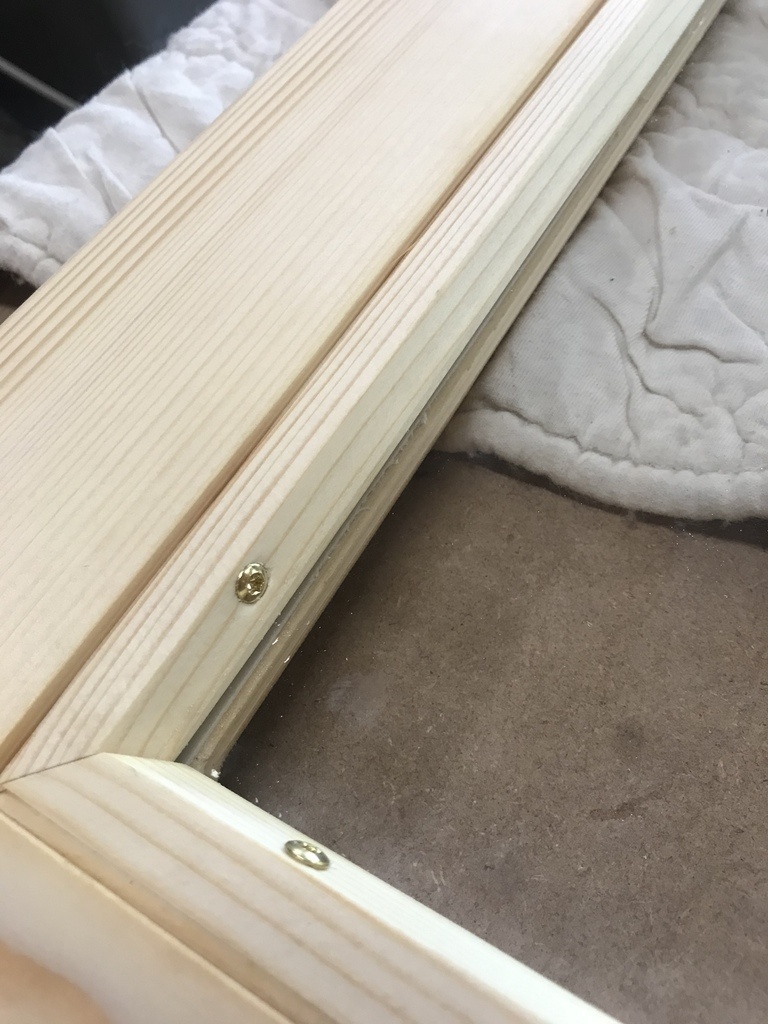

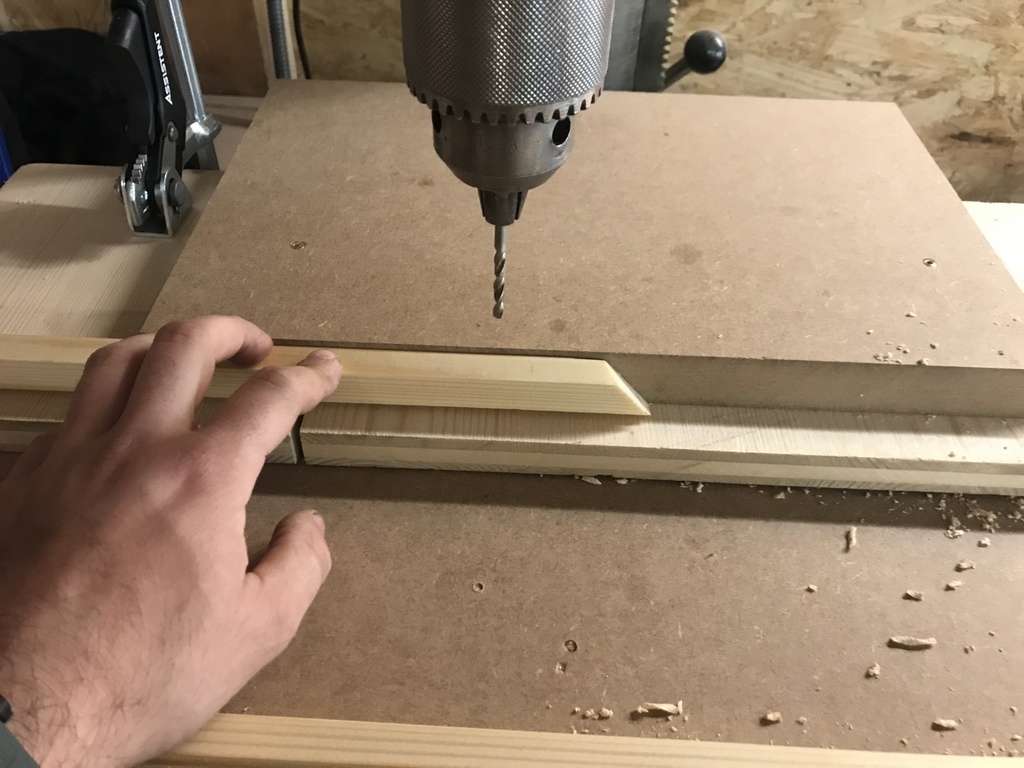

Petite truc: pour les baguettes à verre, pour le perçage, j'ai vite fait un petit montage à la perceuse à colonne histoire d'être sûr que la vis ne passait pas sur ou dans le vitrage. Verre feuillté 6mm

Mis à jour

Discussions

6LV1  a publié la création "Porte double avec dormant".
il y a 4 ans
Niouniou

j'ai pas une grosse expérience en portes, mais 3 gonds, ça fait juste pour une porte vitrée de cette largeur...
Et c'est surprenant, les pare-closes vissées... Chez nous, c'est pointé au cloueur avec de la finette... bon, on se fait + chier si on doit les enlever!!

6LV1
( Modifié )

Yo, c'est des charnières anuba 18mm. avec trois charnières, ton ventail tient jusqu'à 80kg.

Effectivement c'est plus voyant mais j'aime pas trop les clous quand ils sont pas complètement caché.

6LV1

Elle a l'air large à cause de la photo, dans l'absolu elle fait 850mm de large. c'est vraiment du standard.

neophyte

C'est une belle pièce .

Si j'ai bien compris, c'est une porte intérieur, avec un simple vitrage.

Elle ne sera pas solicitée par les éléments extérieurs comme la pluie ou vent et claquement de porte.

Moi aussi, dans un premier temps je me suis posé la question si 3 charnières suffiraient.

Apparement vu son poids, oui, mais il ne faudrait pas que le bois travaille de trop, le verre n'apprécierait pas. 📈

Bonne continuation.

Malou

Merci d’avoir pris autant de photos,ça permet de mieux comprendre la fabrication.

trente six seb

+1, merci de toutes ces photos et explications.
Le résultat a de l'allure.
Qu'est ce que la battue ? Il y a un synonyme ?

Termite
( Modifié )

Jolie porte même question que trente six seb concernant "la battue"?

6LV1
( Modifié )

Désolé les gars, une battue c'est l'équivalant d'une feuillure je crois. Une "rainure ouverte sur un côté?"

trente six seb

Ok merci, en fait c'était tout simple ^^

Termite

Oui, merci pour ton retour
