Station de ponçage

par cotonou

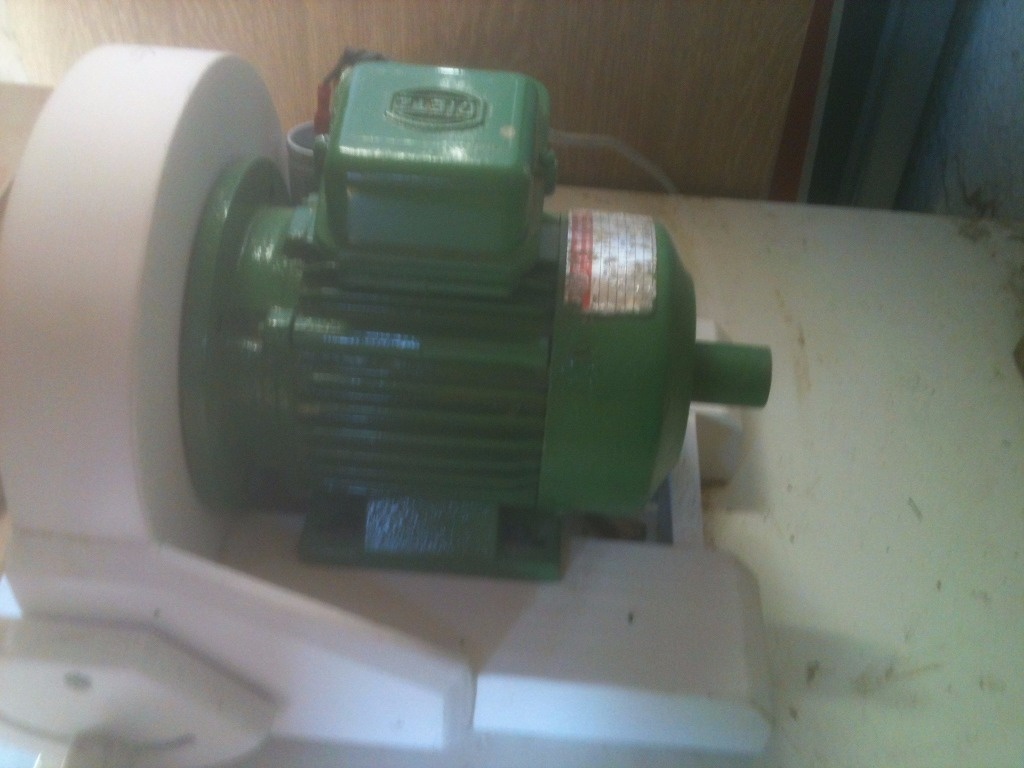

Moteur récupérer à la déchetterie (chez moi, on peux encore récupérer),
Branchement 380 v modifié en 220 v avec un condensateur. La Perte de puissance ne gène pas le démarrage.
Un peu de peinture et c'est tout beau.

le reste est en bois
Le carter: trois fines lames de peuplier cintrées puis collées
Le plateau: aggloméré, +ou- équilibré
Le moyeu de fixation du plateau sur l'axe moteur est en niangon.

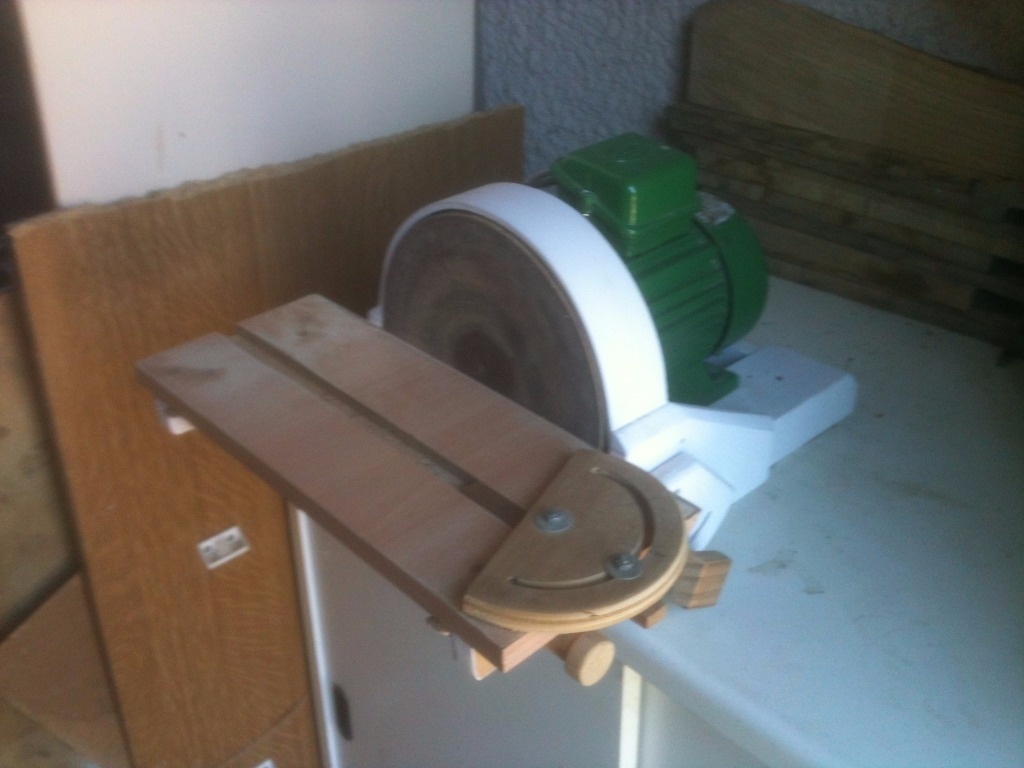

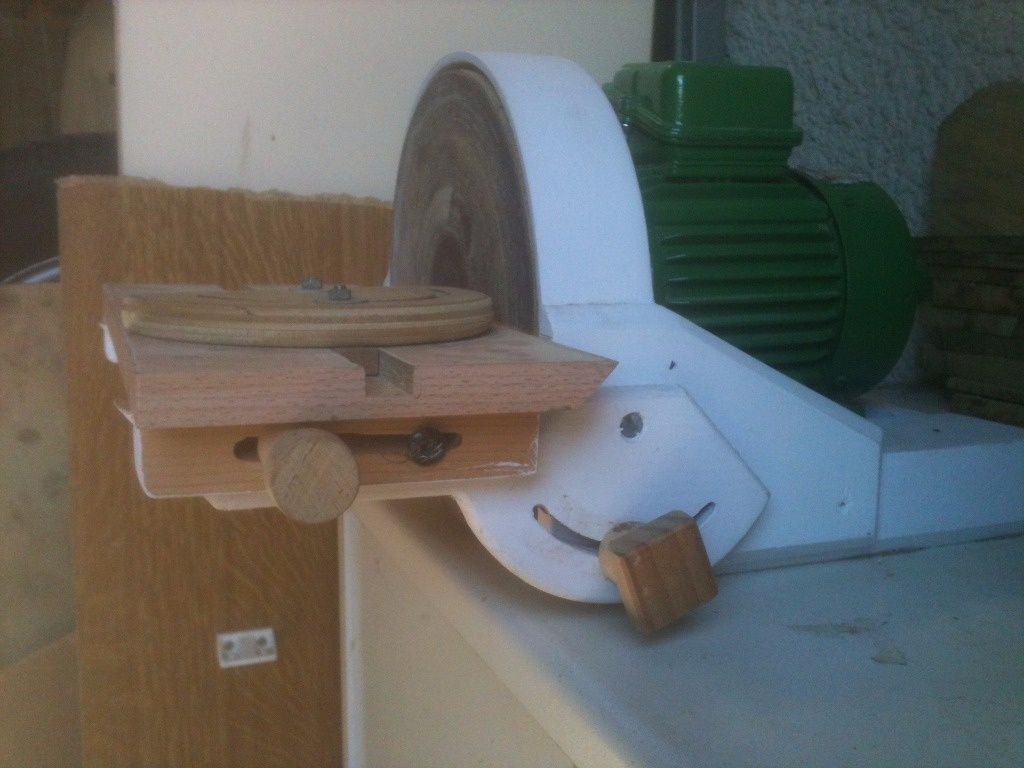

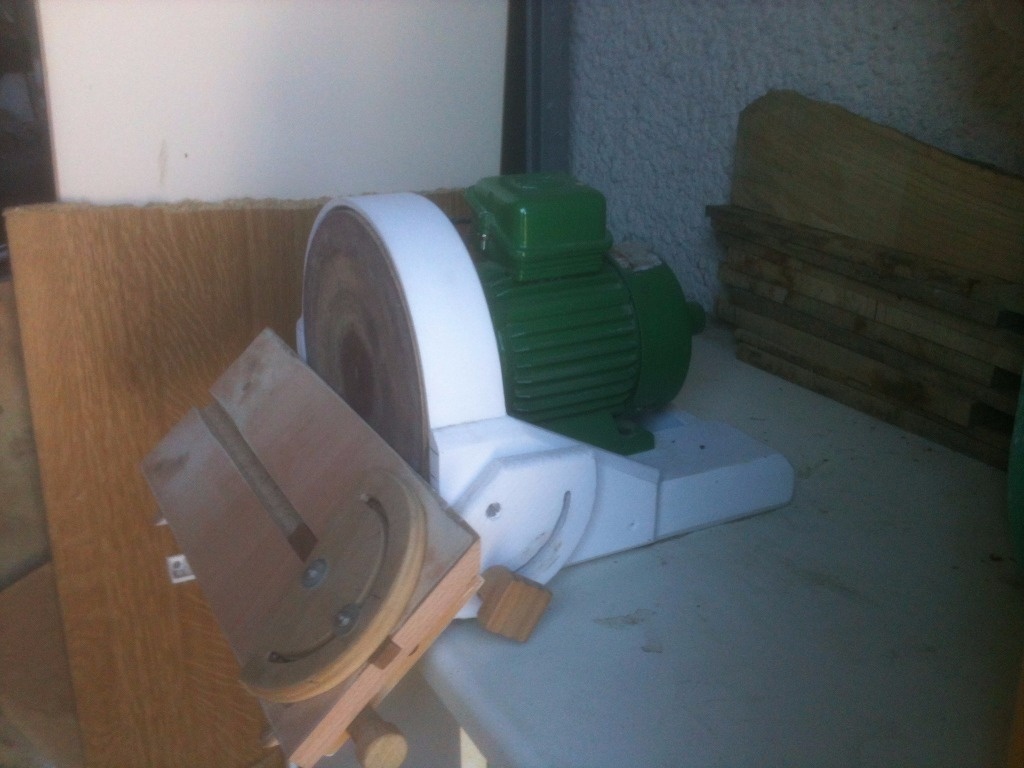

La table de travail est orientable de 0 à 45°
Équerre de travail montée sur glissière et orientable aussi.

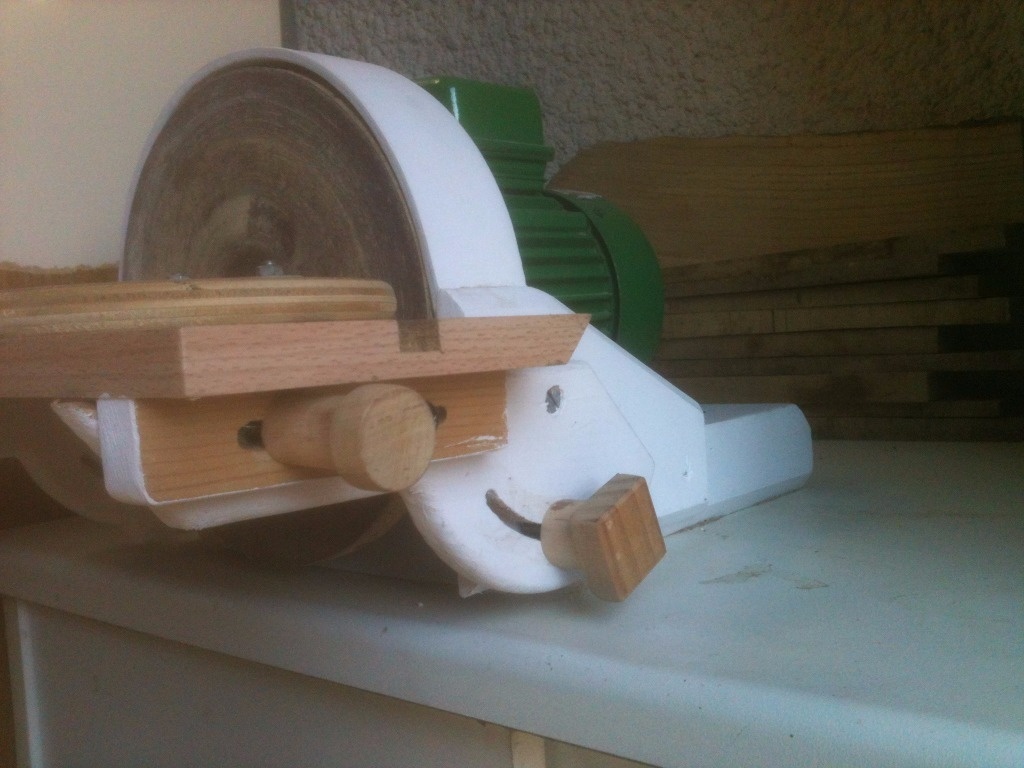

Les réglage se font après avoir desserer des molettes "maison"

On en parle ici

tetart


Très intéressant ! Depuis le temps que je dois m'en faire une ... Aurais tu des plans ? ou un peu plus de photos ?
C'est une poignée de manœuvre que l'on voit sous le plateau inclinable ?

malamute74

Kool l'idée, je comptais vendre mes moteurs en 380, mais je vais en garder au moins un petit pour faire quelque chose de similaire. Merci pour l'idée.

cotonou

Bonjour Tetart
Désolé pour les plans, car j'ai fait cela en direct en m'inspirant de ce que j'avais en ma possession.

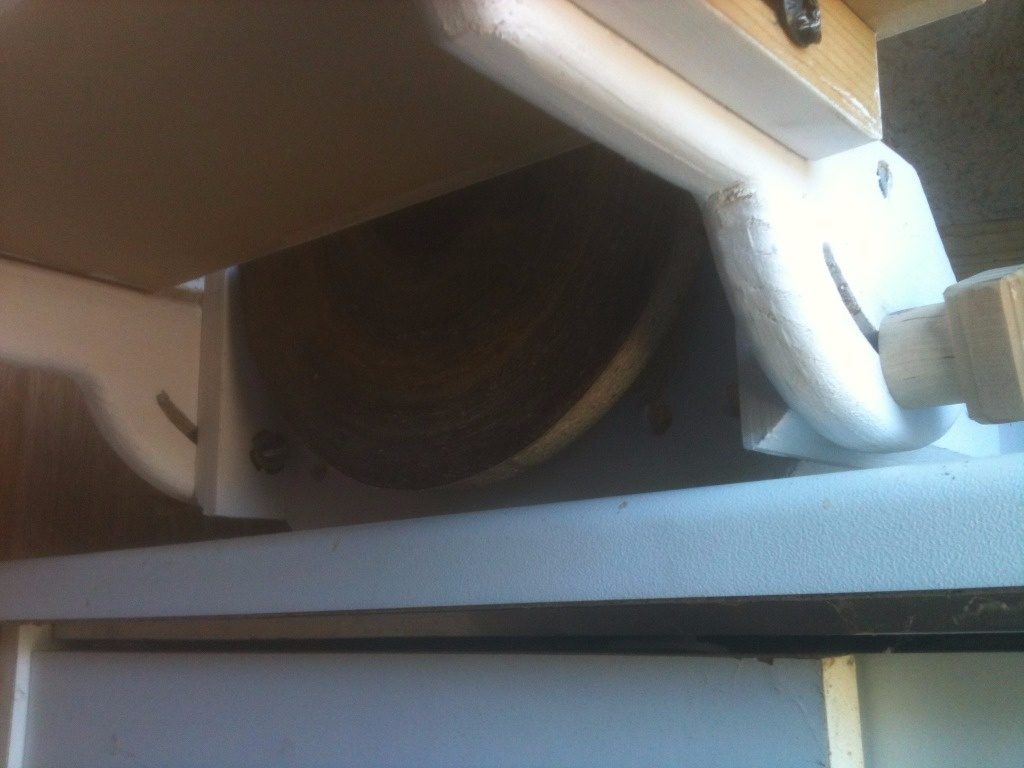

ce que tu vois en dessous est la molette (une de chaque côté) qui permet la translation de la table de travail en fonction de son inclinaison, de manière a toujours avoir un espace limité entre le disque et la table (sécurité oblige)

ecto1


vous me faites mal tellement vous bossez bien

tetart


Bonjour,
Merci pour les précisions cotonou. Très bonne idée ce réglable, je ne l'avais vu sur les 1ères photos.
J'avais vu d'autres réalisations sans ce réglage et c'est l'axe du pivot du plateau qu'il fallait caler très précisément pour qu'il reste toujours proche du disque.
Mais là plus de soucis !

Saladin


Excellent travail
