FloG

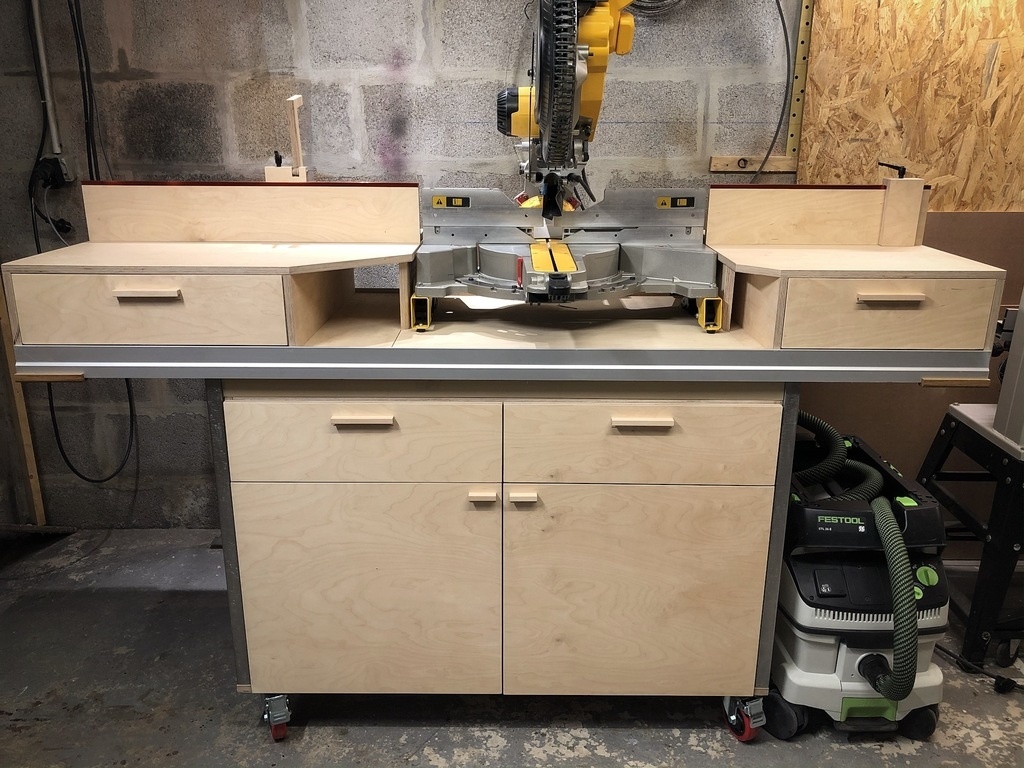

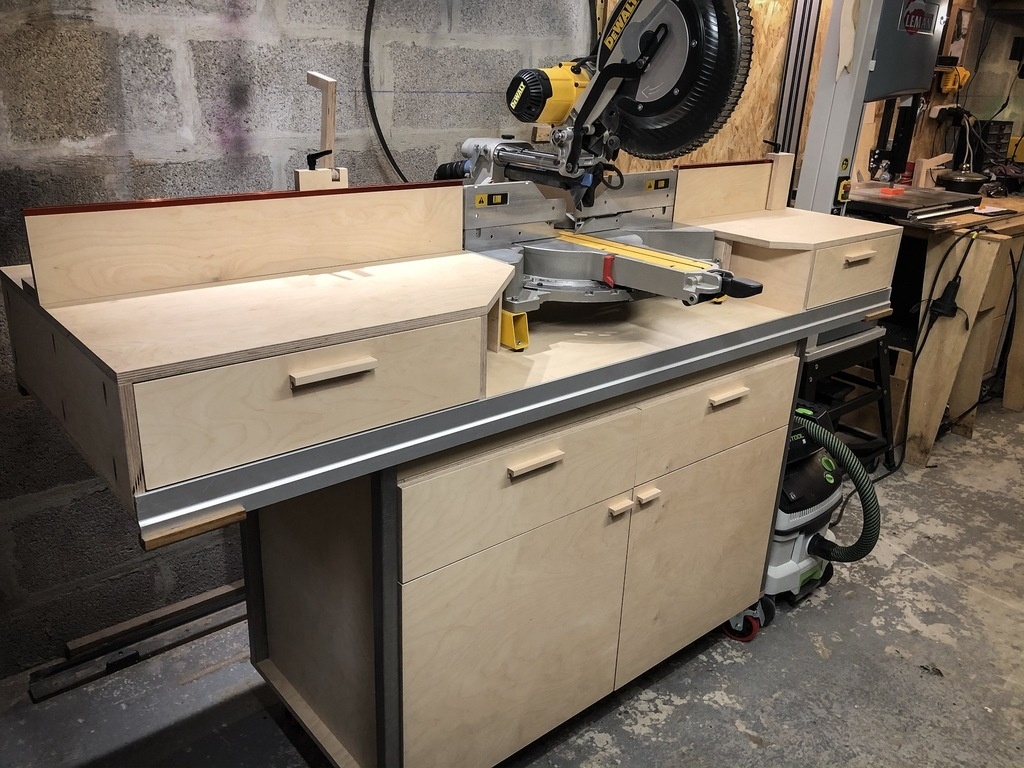

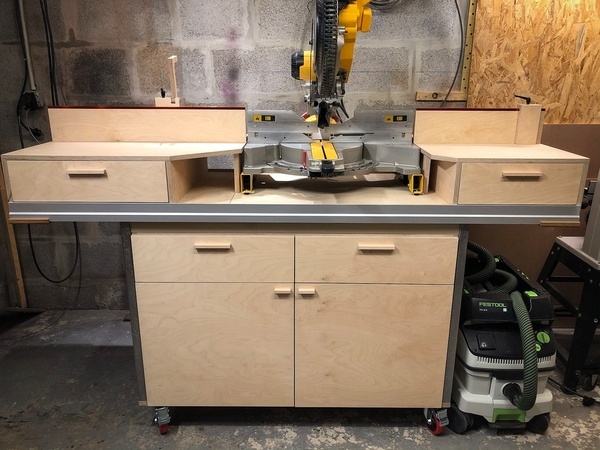

Station mobile pour scie à onglets


Hello,

Le piétement c'est bien sur un chantier, mais pas à l'atelier. Une fois la scie en position de rangement, l'encombrement est de 60cm de profondeur, contre 80cm avec le piétement.

Mais ce n'est pas le seul avantage !

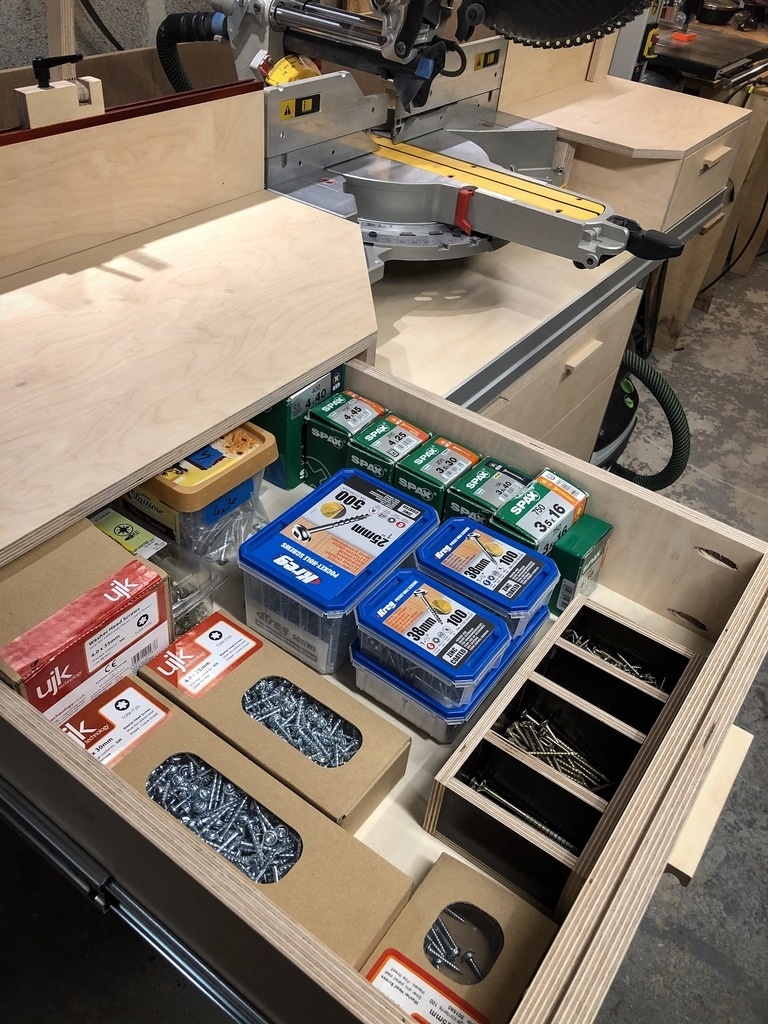

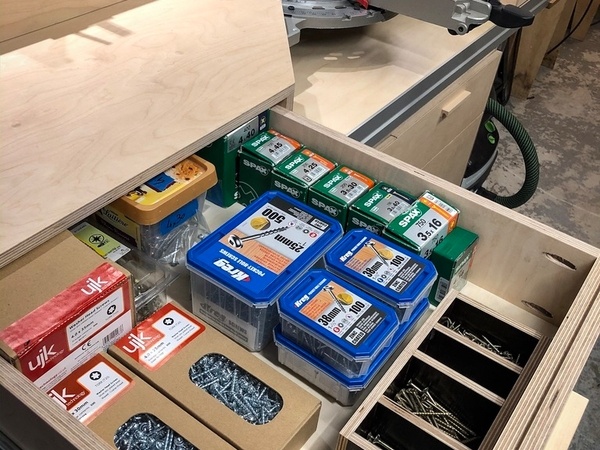

Le rangement :

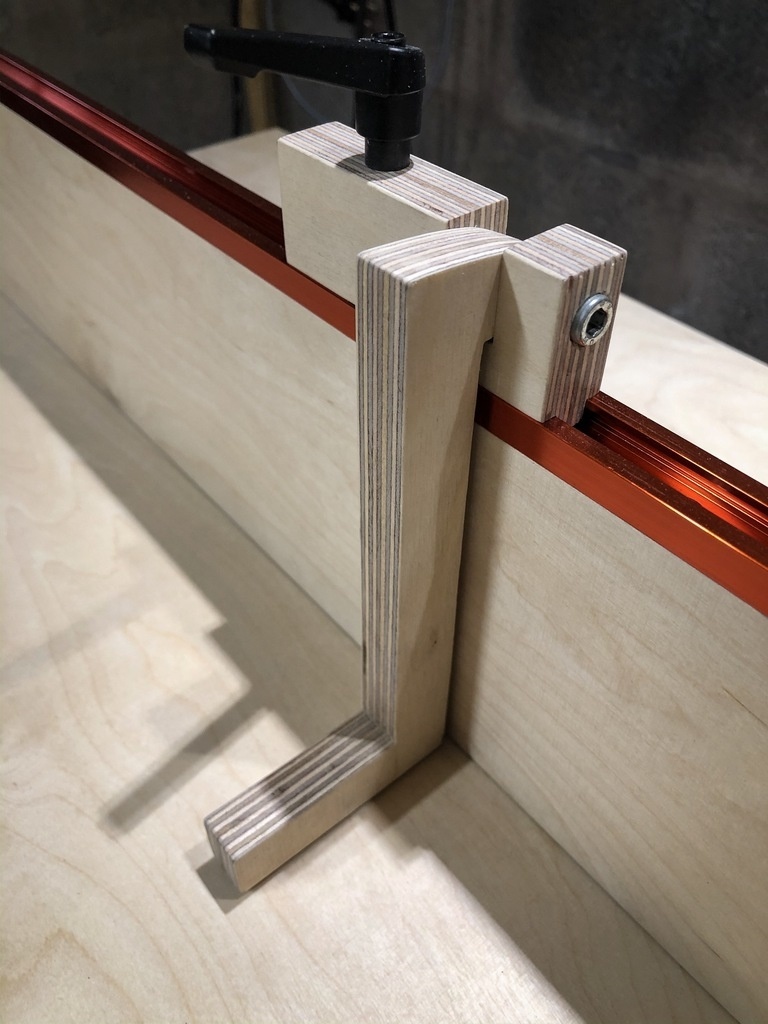

Les butées :

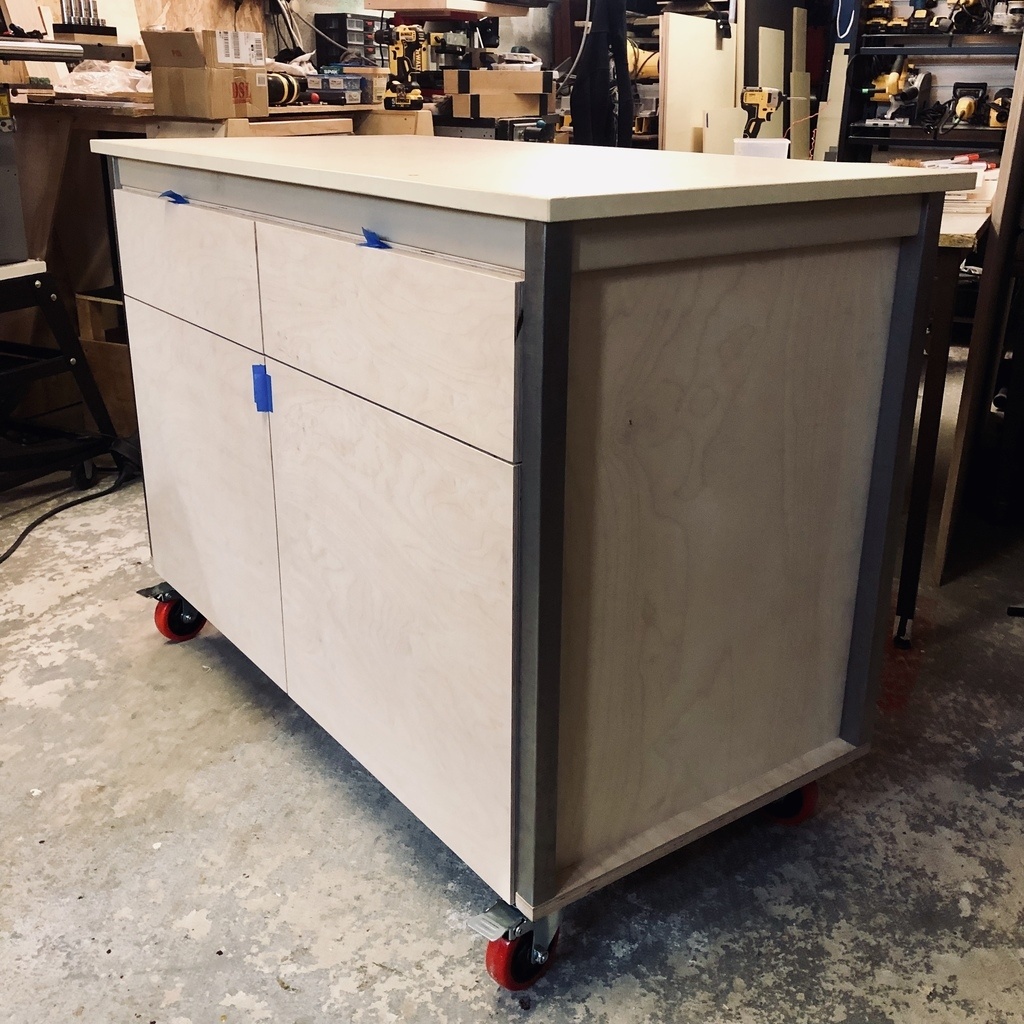

Je suis parti d'une table, de panneaux de CP bouleau 15 et 18mm. Assemblages par vis biaises.

Mis à jour

Publications associées


Discussions

FloG  a publié la création "Station mobile pour scie à onglets".
il y a 1 an
J62
( Modifié )

Chouette!

FloG

Merci !

Vianney - VICA
( Modifié )

propre! il faut que je m'en fasse une aussi.

FloG

C'est tellement plus confortable pour travailler 👍🏻

titie3325
( Modifié )

propre ! très propre ! ton assemblage par vis biaises tu l'as fait avec quel gabarit ? je regarde le wolfcraft mais je sais pas je suis pas sure

FloG

Merci. J'ai un Kreg K4, rien à redire dessus hormis le prix quoique.... Je prend les vis Torx UJK chez Axminster maintenant, l'emprunte carré Kreg ne me plait pas.

Scidion

Pour info j'ai le gabarit Wolfcraft, je ne m'en sert que occasionnellement, le principe est bien mais la qualité bof-bof. Le foret ne coupe pas bien du coup l'entrée en bois est un peut hachée. J'améliore un peu la chose en donnant un petit coup de lubrifiant dans le canon avant chaque trous.

FloG

Scidion Est-ce que c'est la qualité bof-bof qui rend son utilisation occasionnelle... probablement ?
Aujourd'hui je n'utilise le Kreg que pour faire des tiroirs, c'est plus rapide qu'un collage donc suivant les projets il est de sortie, avec un filet de colle en bonus.

ecto1
( Modifié )

superbe ! même ma cuisine n'est pas aussi bien ! 😁

FloG

Merci, il pourra finir dans la cuisine alors ;)

ecto1

en même temps 🤔 pour couper le poulet ....😃

FloG

:D

olivier76770
( Modifié )

Super bien fait et très utile.petite question, ou trouvez vous ce contreplaqué de si bonnes qualités ?? merci

FloG

Merci Olivier, je trouve ce contreplaqué de bouleau chez Panofrance.

olivier76770

Merci pour l'info

Jacky KILLIAN
( Modifié )

Super boulot !! Tu as prévu de joindre un plan ?

FloG

Merci Jacky. Je n’ai pas fait de plan à proprement dit, un tas de calculs et de croquis au fur et à mesure.

Jacky KILLIAN

Ok. Tu n'as pas prévu de caisson d'aspiration autour de la machine ? L'aspiration actuelle n'est pas suffisante; j'ai le souci sur la Kapex !!

FloG

C'est vrai que l'aspiration est une plaie sur ces machines. Je réfléchi à quelque chose de pliable avec des arceaux de tente de camping, je n'ai pas envie de faire de caisson pour le moment du aux contraintes de place.

Olivier80
( Modifié )

Beau travail. Qu’as tu utilisé pour les guides et règles ? As tu un croquis de tes butées ?

FloG

Merci Olivier. J'ai utilisé des profilés UJK chez Axminster. Je vais faire des photos détaillées des butées ;)

FloG

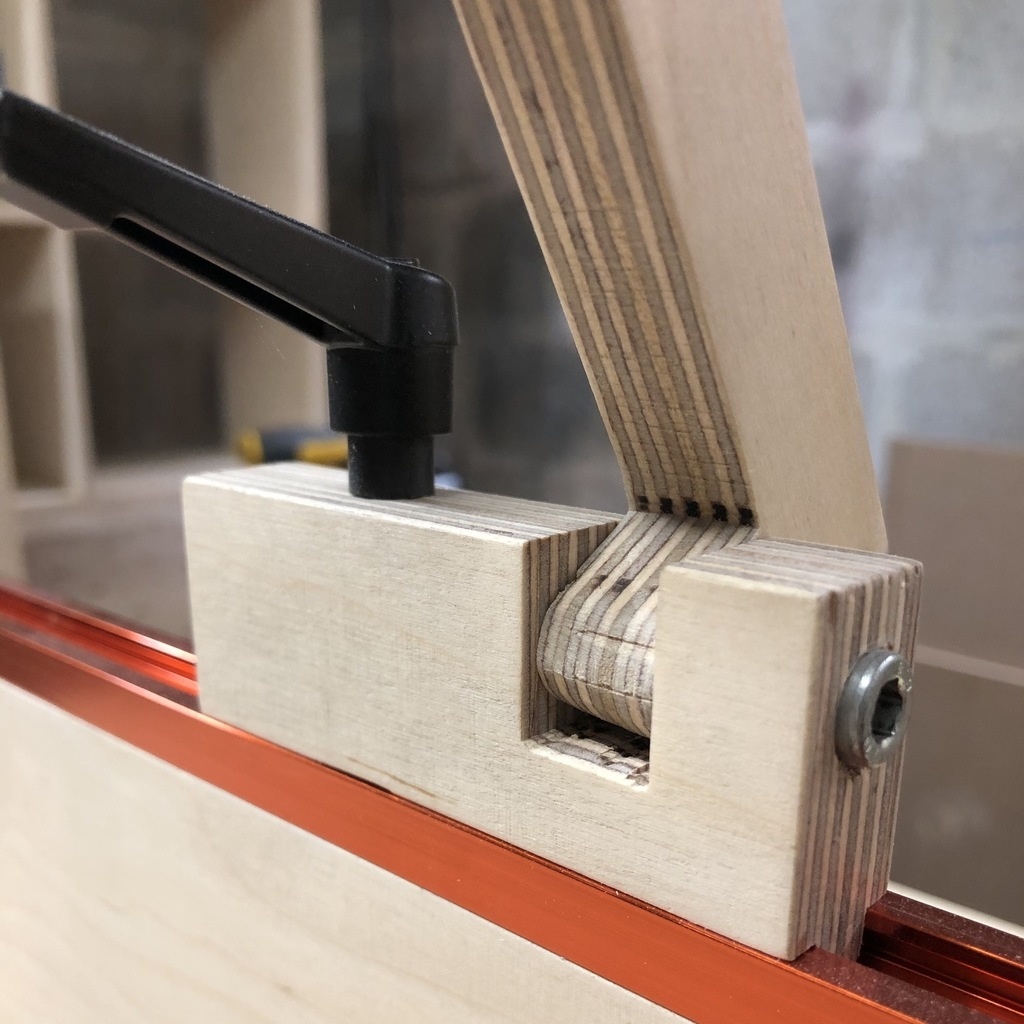

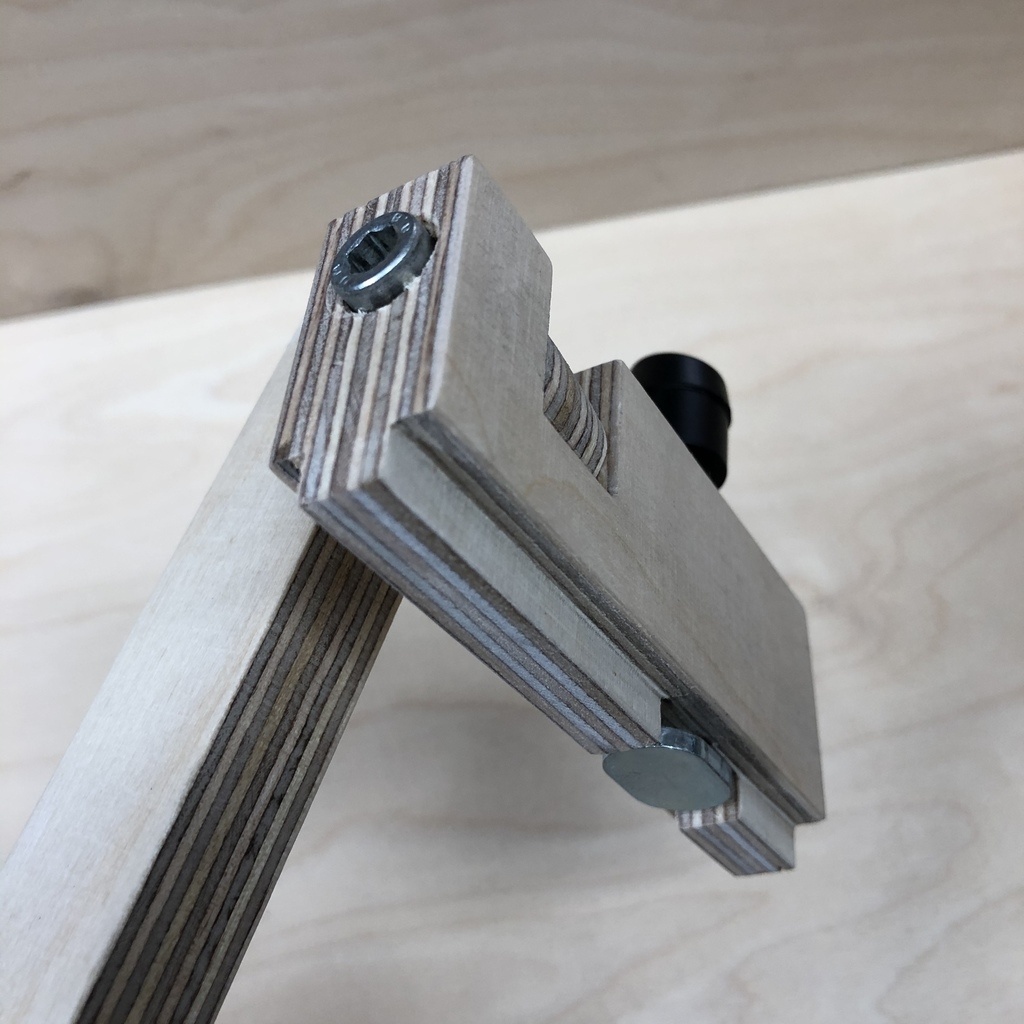

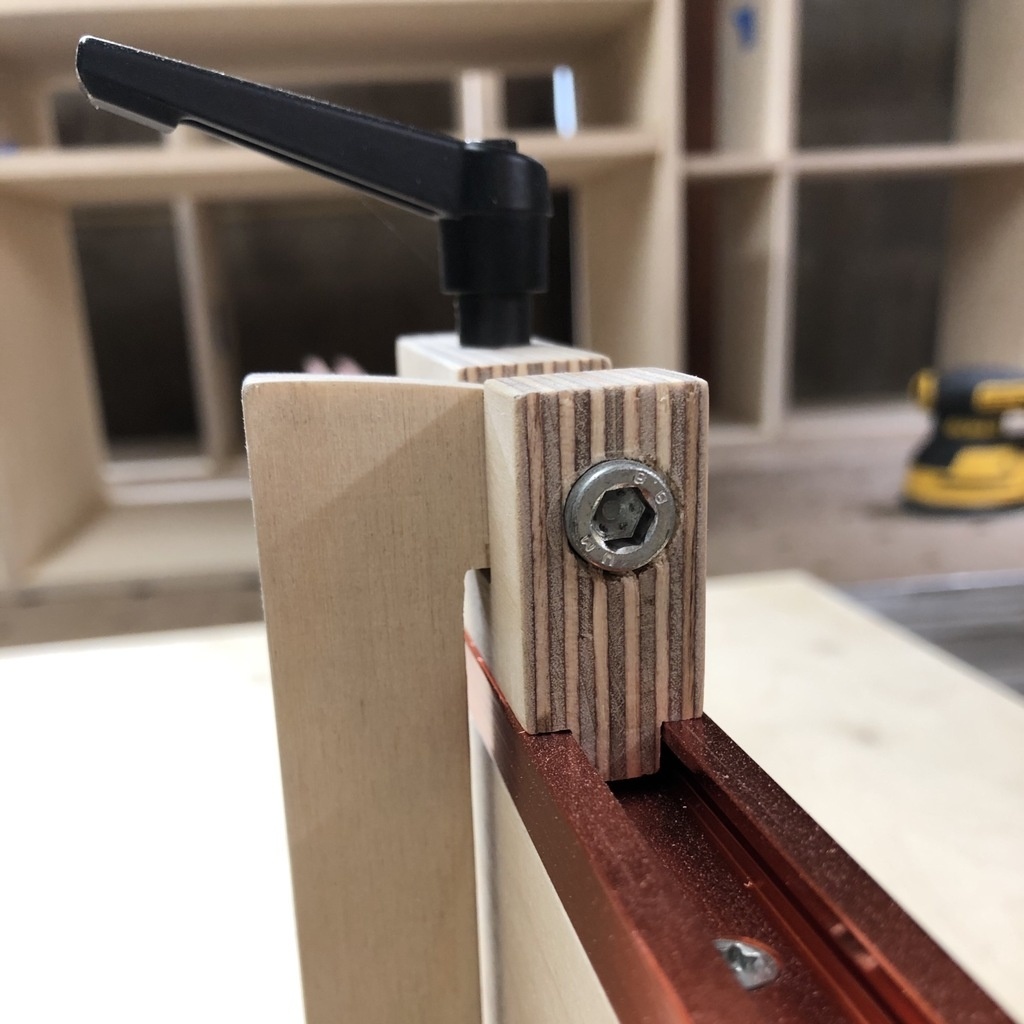

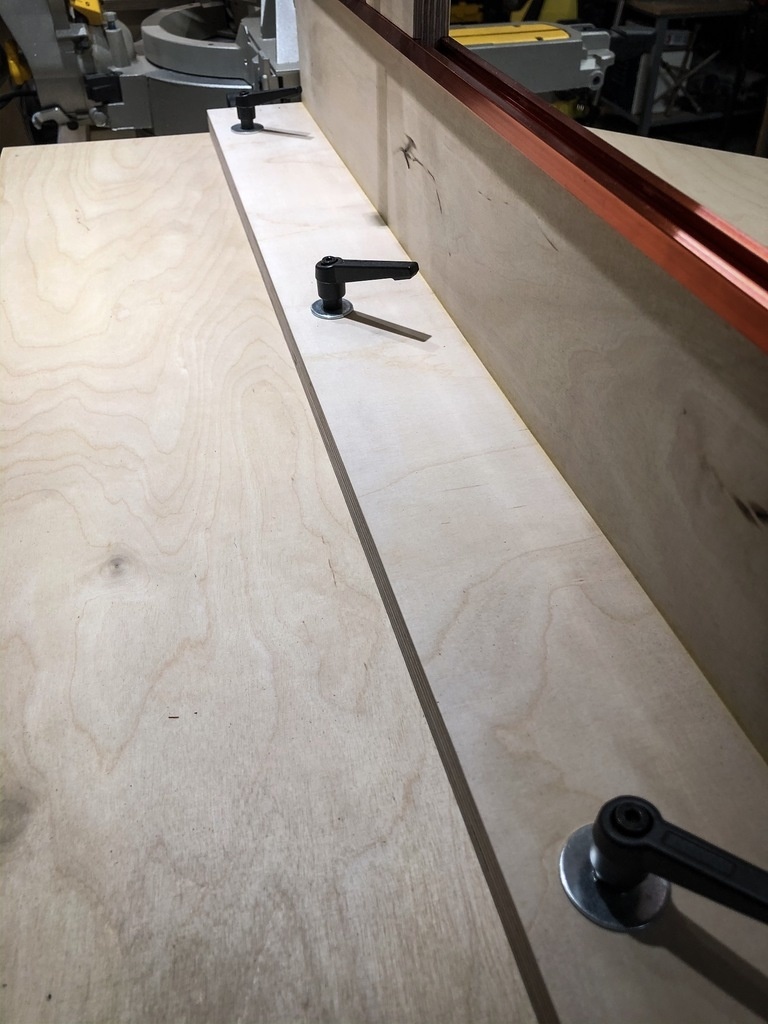

Voilà de plus près :

Olivier80

Merci beaucoup, très utile. Je me disais que si l’axe de la butée était descendu un peu et excentré on pourrait se passer de la molette le serrage étant assuré par la pression?

FloG
( Modifié )

Olivier80 Je ne suis pas certain que cela suffise, dans le doute le serrage évite de se retrouver avec des pièces en série de plus en plus longues :)
