FloG

Optimisation de l'atelier

  Ce pas à pas présente un projet en cours de réalisation.

Optimisation de l'atelier
+

Hello,

2020, déménagement, mais surtout aménagement d'un grand atelier.

Actuellement je dispose d'à peine 30m2 en sous-sol, en attendant le changement, je continue la construction du mobilier, des accessoires etc.

L'idée générale est de lier l'ergonomie, la praticité, la simplicité. Bref on optimise.

Liste des articles

Mis à jour

Partager

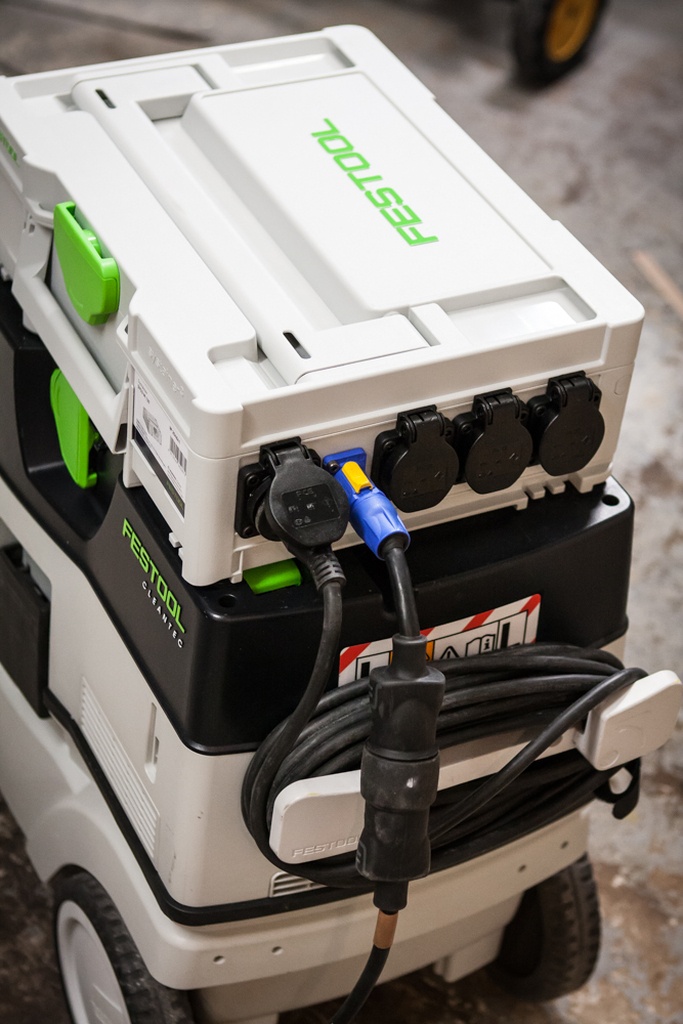

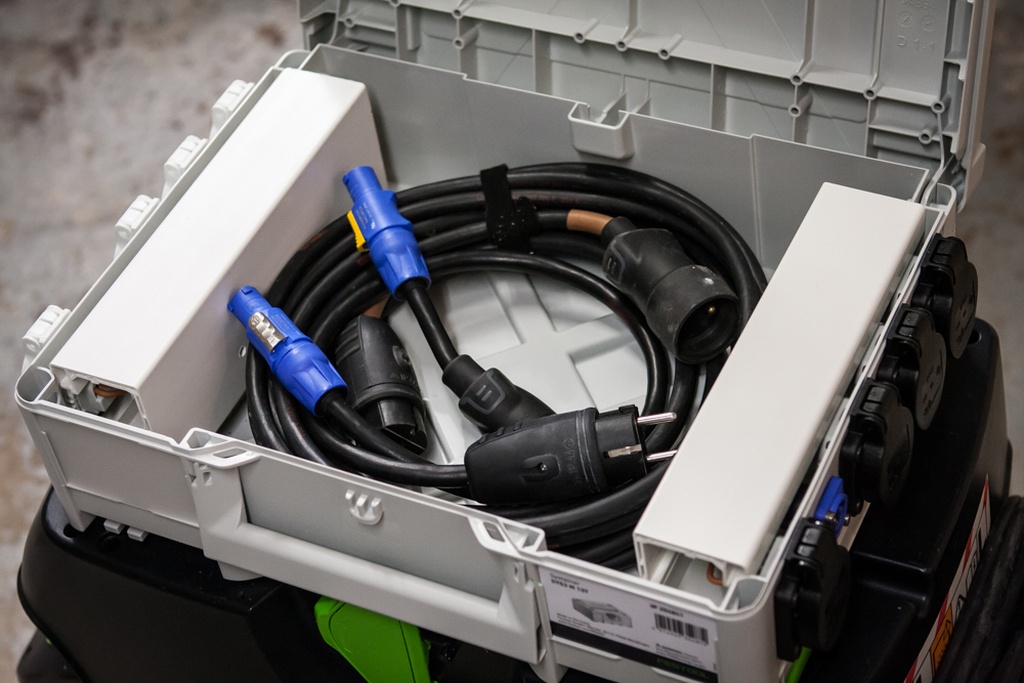

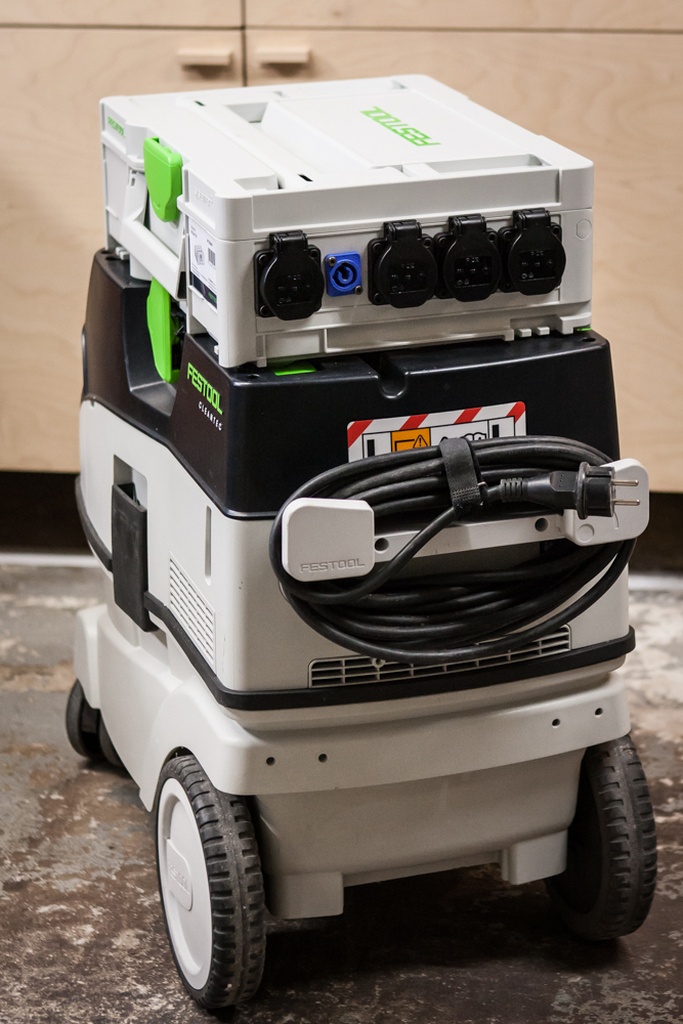

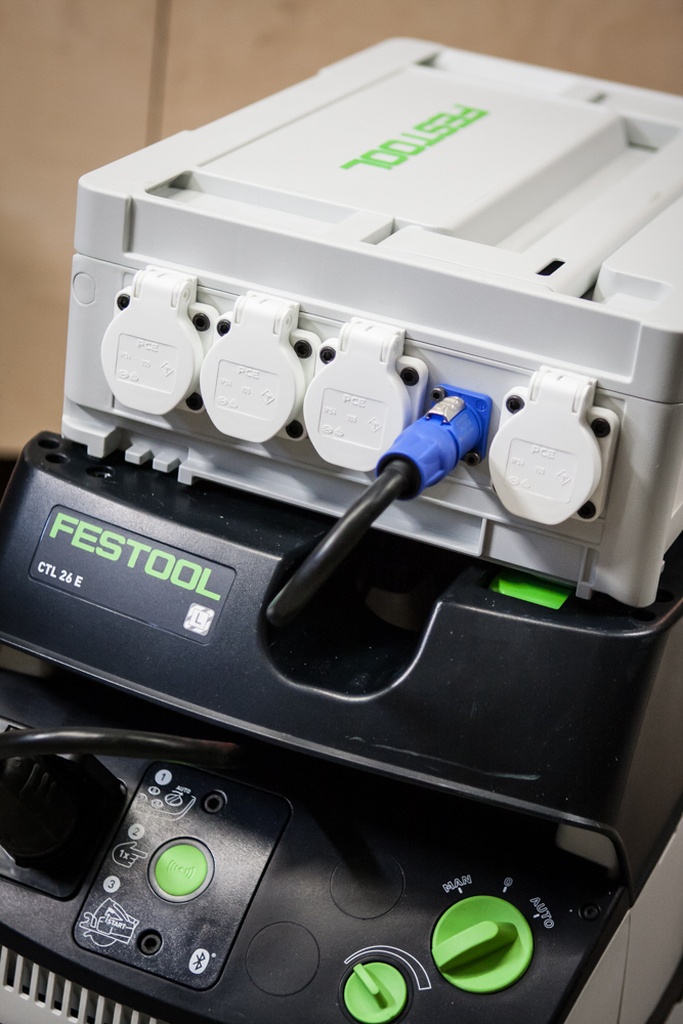

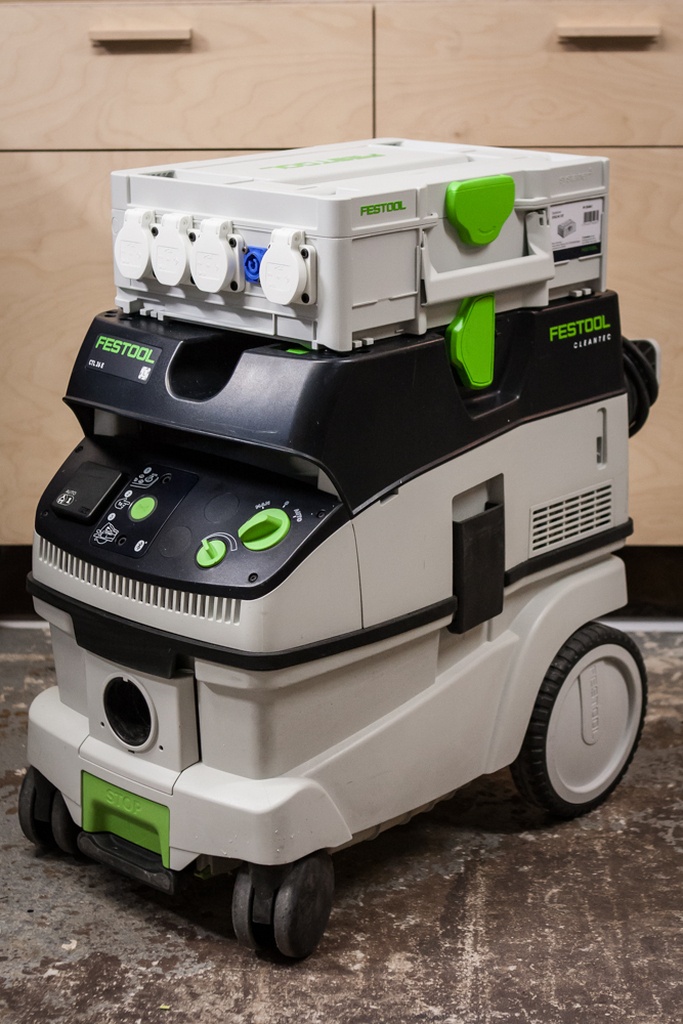

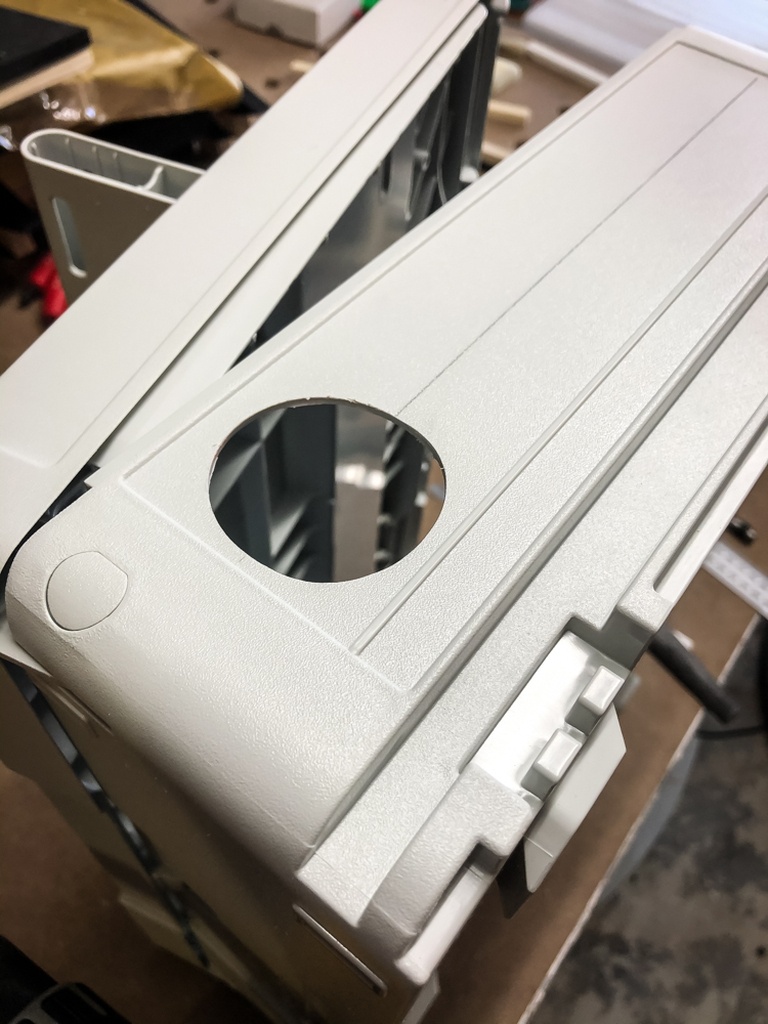

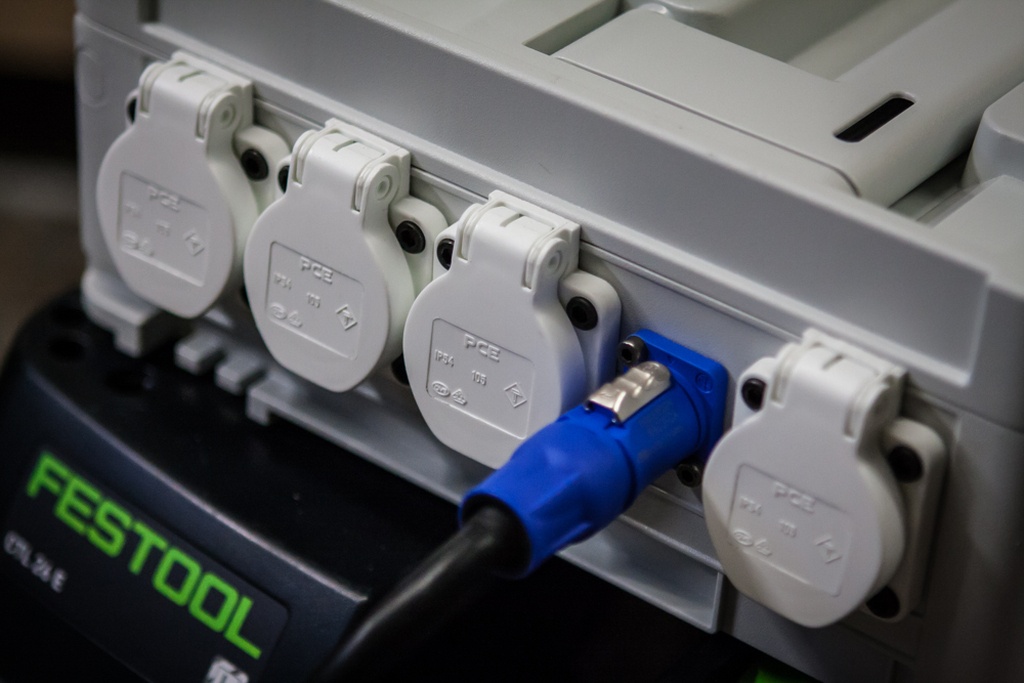

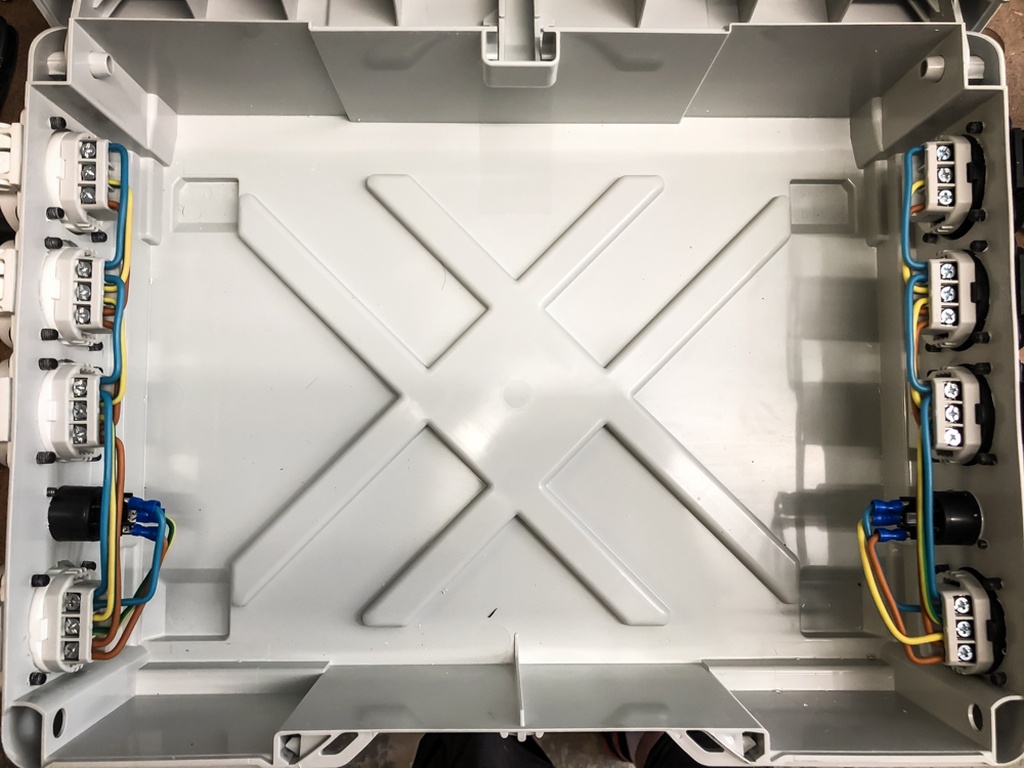

Un Systainer électrique !

Changer le tuyau d'aspiration et le câble électrique à chaque changement de machine, ca use... 50% d'usure épargnée maintenant en gardant au maximum 4 machines électriquement branchées.
Les prises sur l'arrière sont indépendantes et ne contrôlent pas l'aspiration elles.
Vivement le prochain chantier pour profiter de cette amélioration !

Publié

Partager

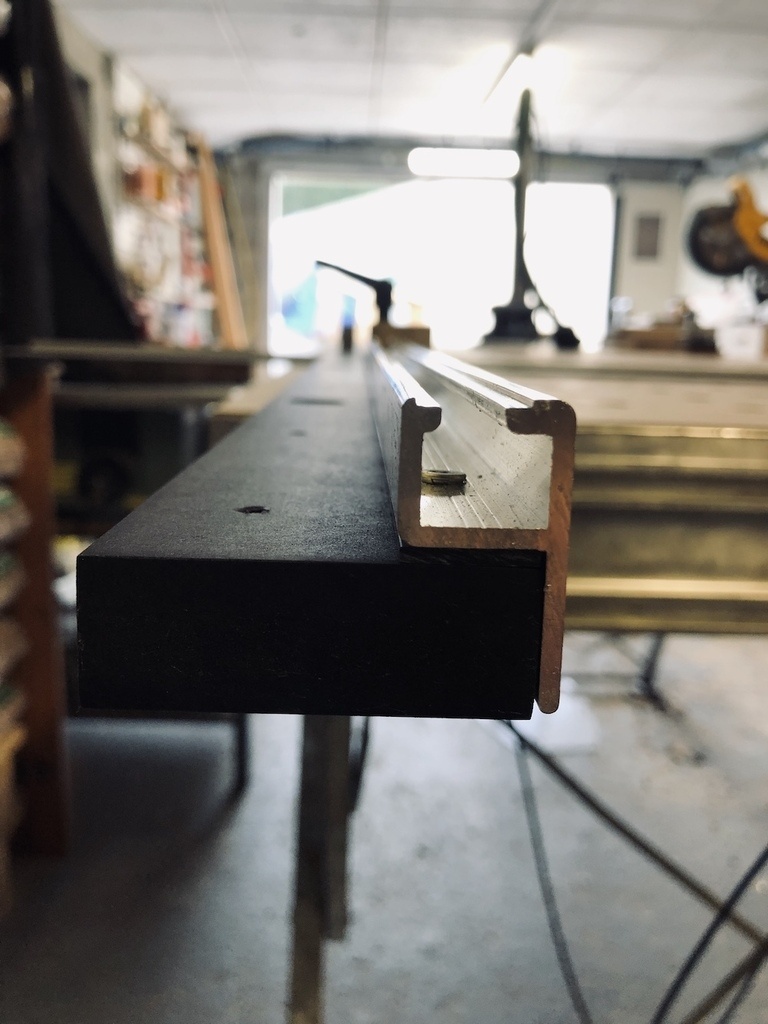

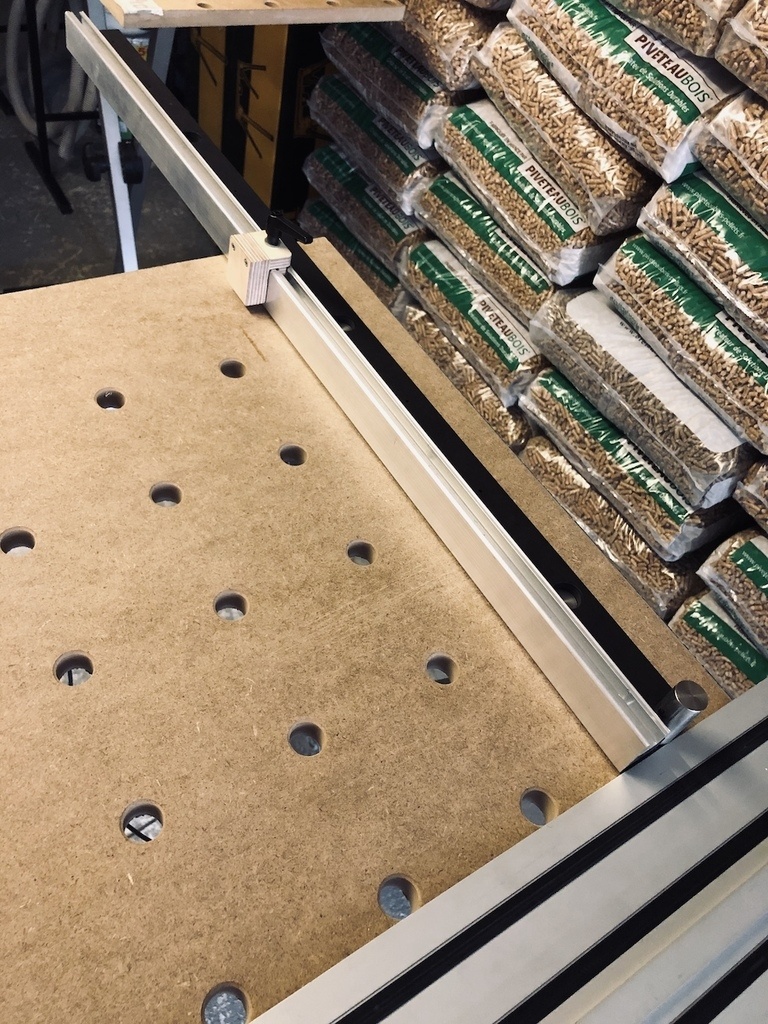

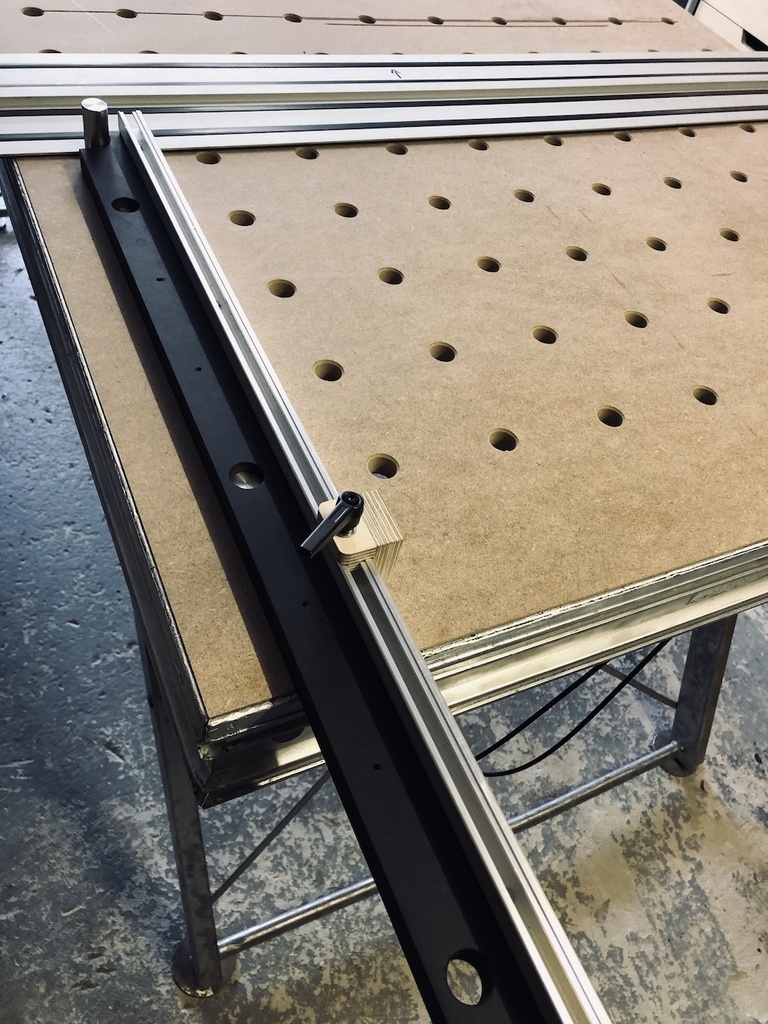

Un guide pour la table MFT

Avant d'acheter ce guide UJK chez Axminster j'ai essayé de concevoir le mien. Verdict = une économie de faite.
Le guide fait 110cm, tient solidement en place grâce aux dogbones, n'a pas le moindre jeu, permet aussi les coupe à 45°.

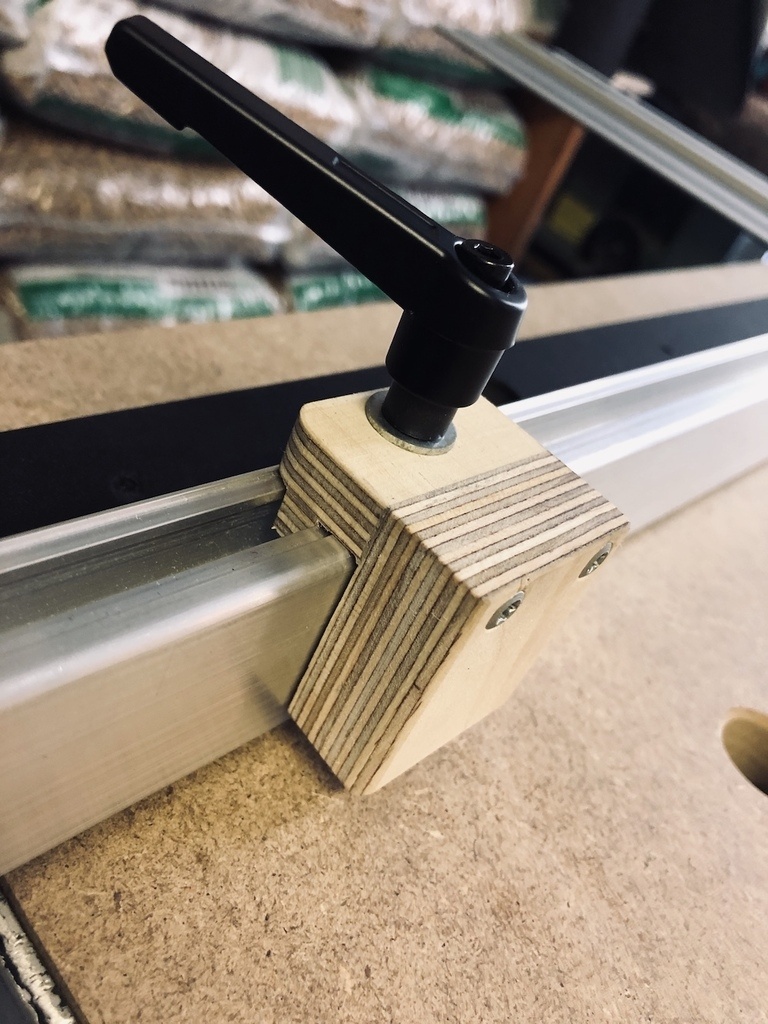

Pour les séries je lui ai fait un petit stop block, lui aussi aucun jeu, tout est précis !
Il est fait de Valchromat et d'un profilé alu.

Publié

Partager

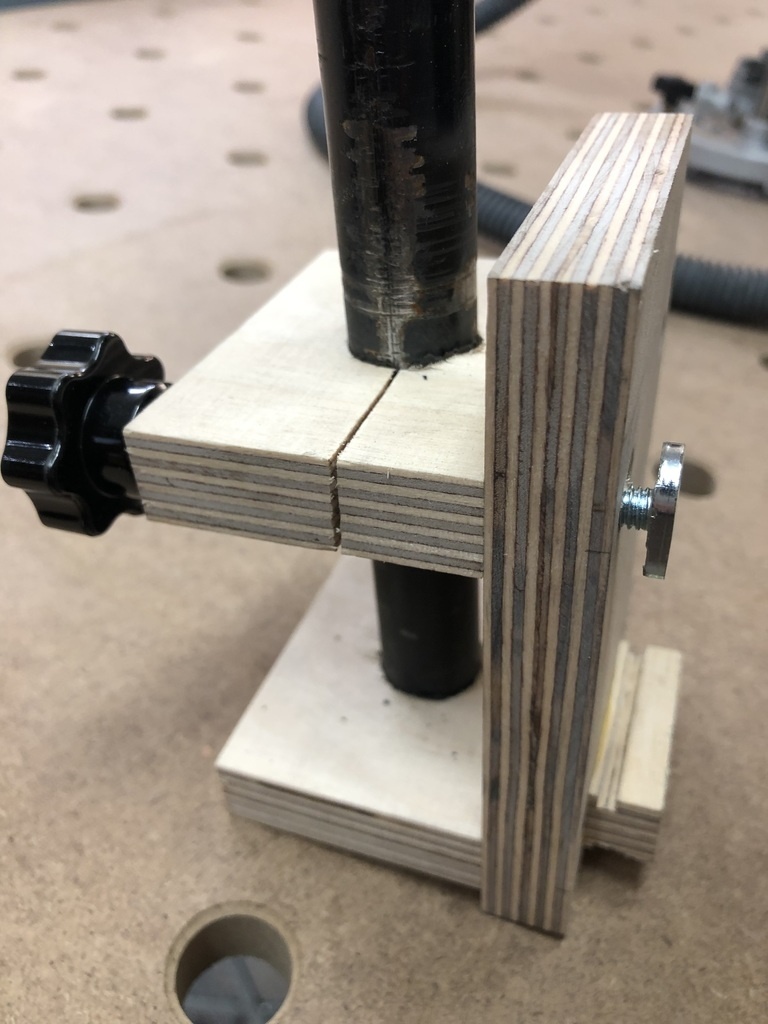

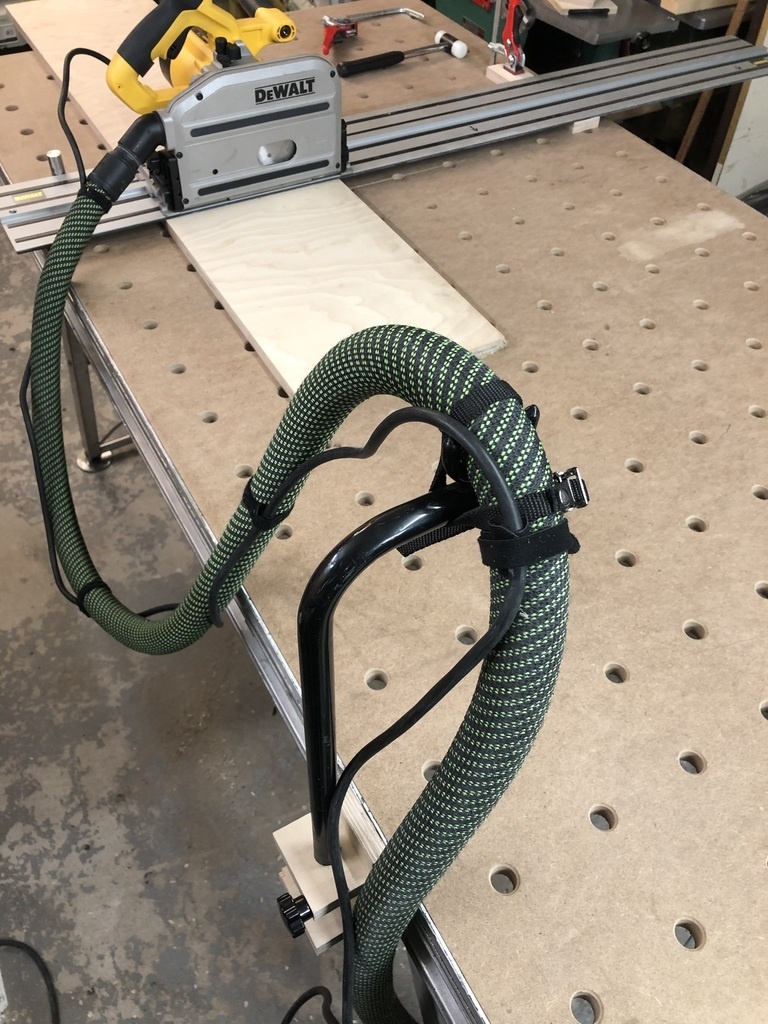

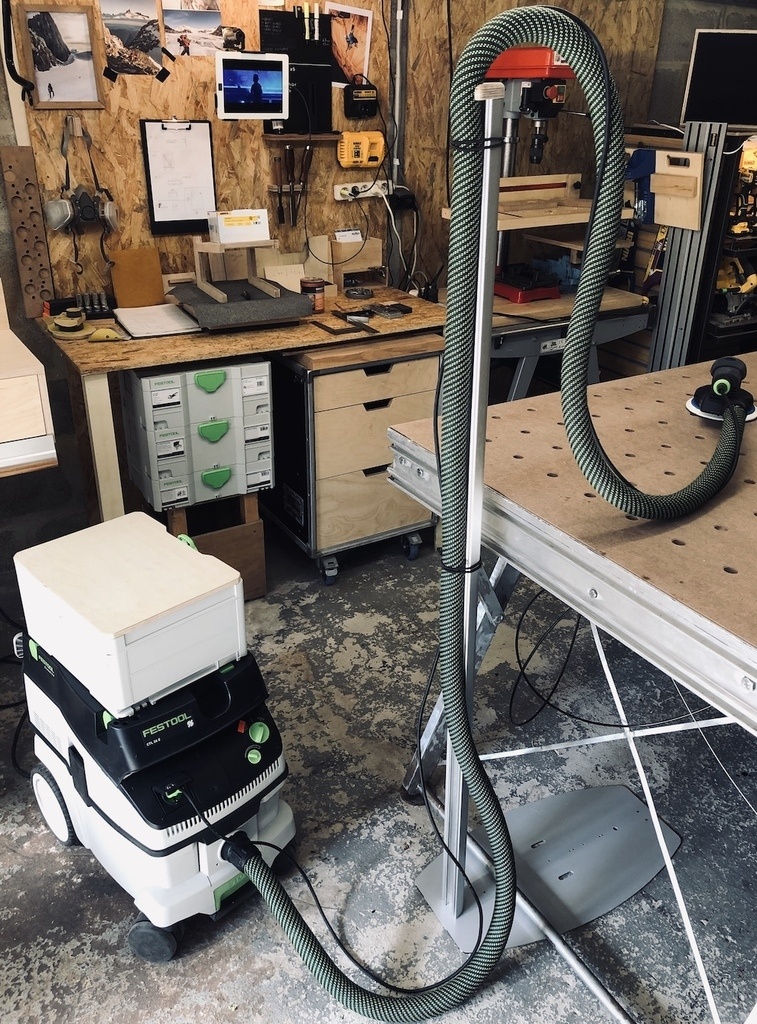

Amélioration du bras pour l'aspiration.

Et changement même ! Il tient tout seul, peut se balader, beaucoup plus pratique.

Publié Mis à jour

Partager

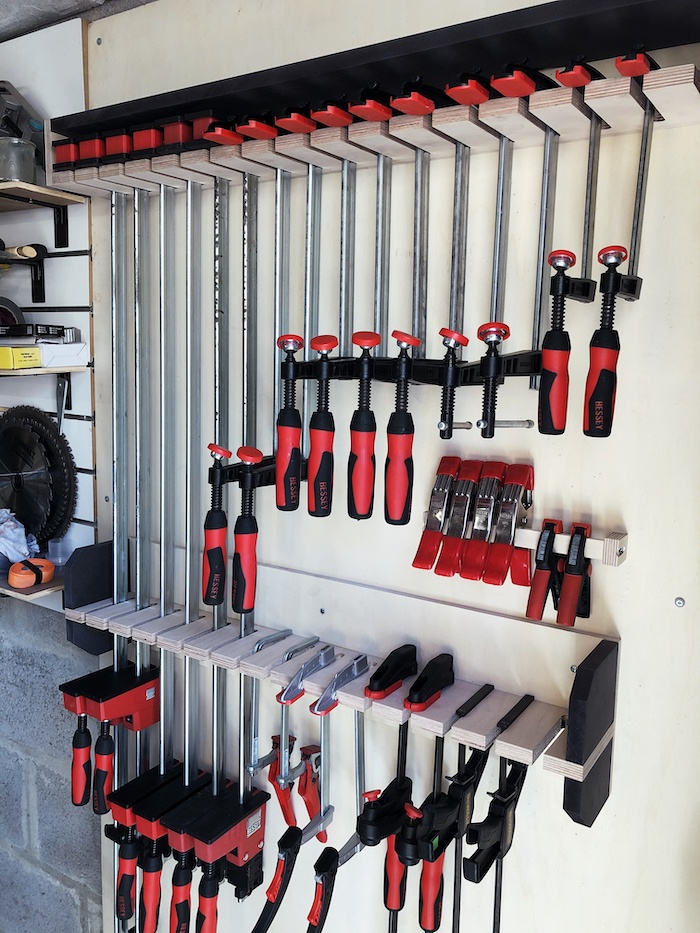

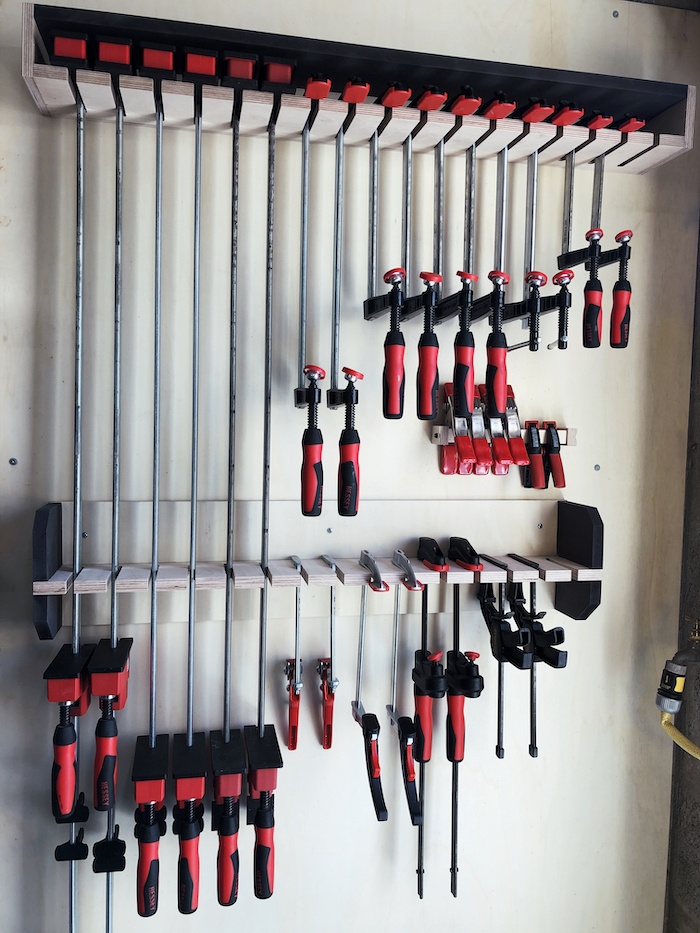

Un rack à serre-joints

Du CP bouleau, peuplier, valchromat et c'est rangé !

Publié

Partager

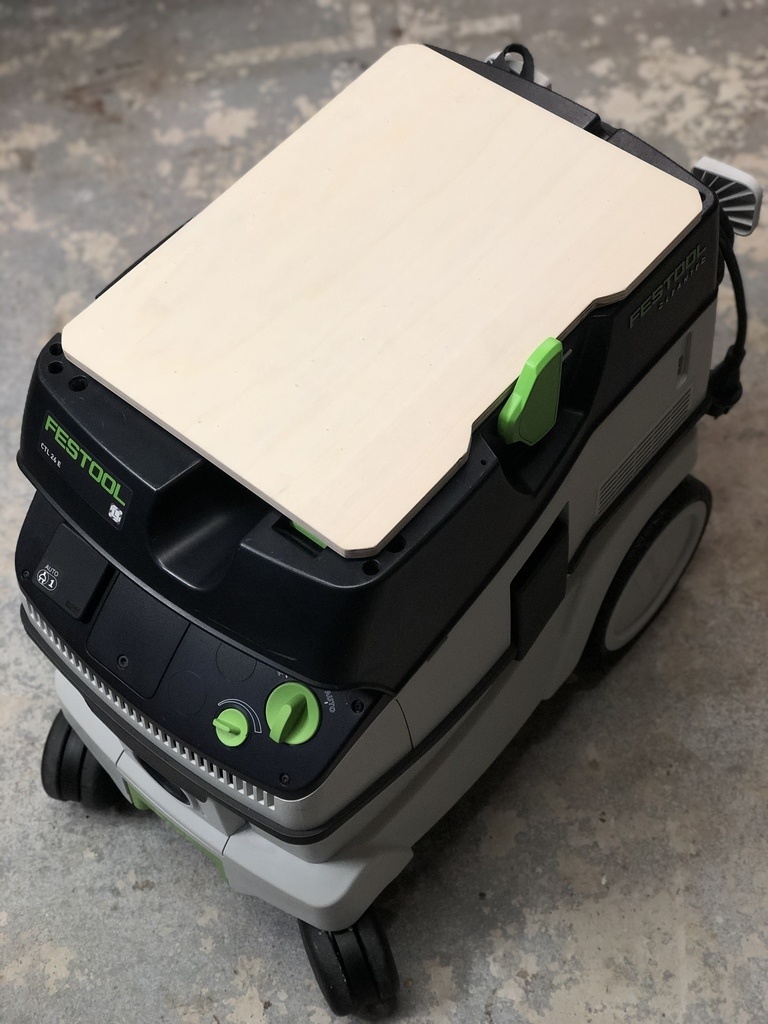

2 accessoires pour l'aspirateur

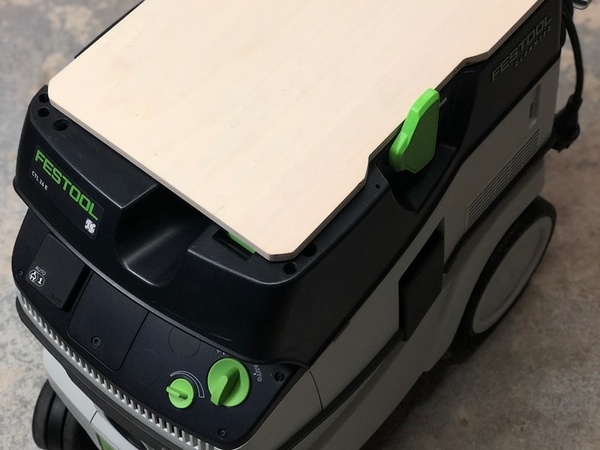

Afin de poser la scie plongeante entre 2 coupes et de ne pas abimer la machine ou le dessus de l'aspirateur j'ai ajouté ce CP de peuplier 12mm. Un systainer, une fraise à roulement et même le "verrou" fonctionne. Dessous j'ai collé 4 patins ressemblant à ceux que l'on trouve sous un systainer.

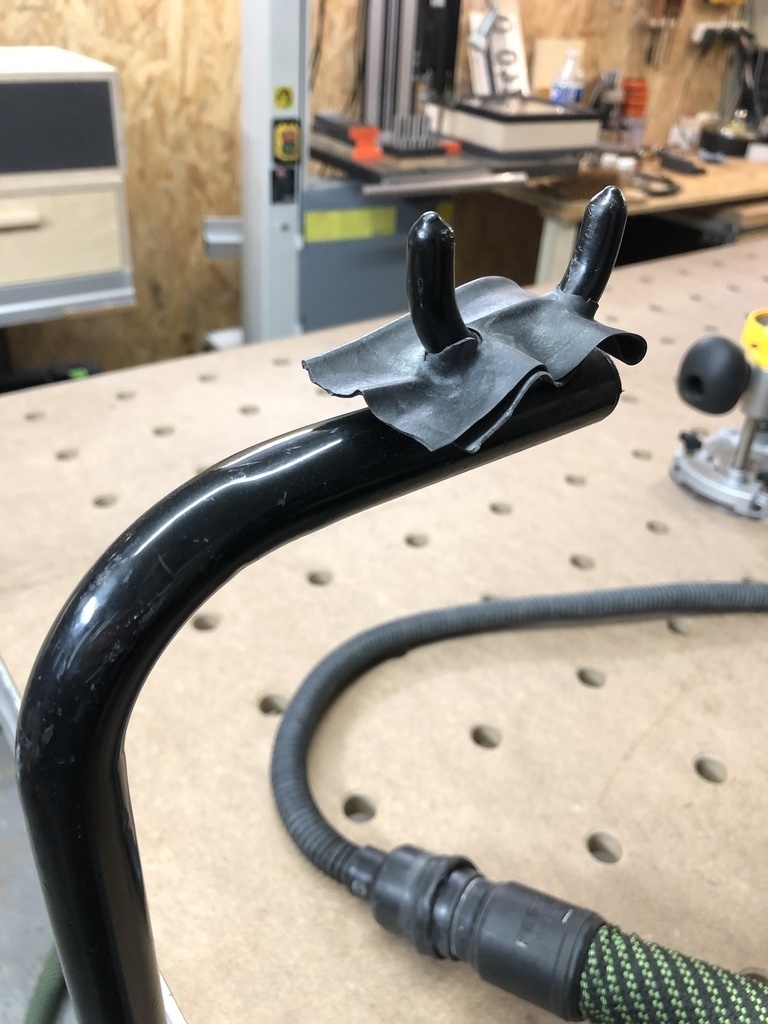

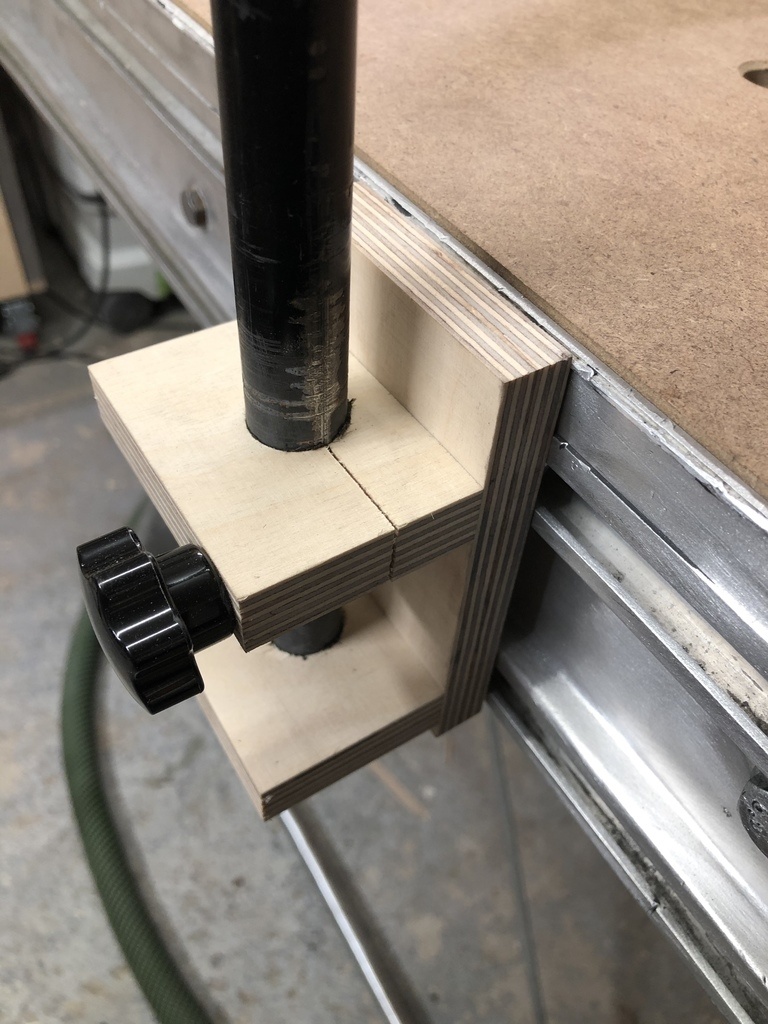

Ensuite je me suis occupé du tuyau d'aspiration. Le bras est à l'origine un support pour vélo.
(la chambre à air pour faire office de maintient fut un échec...)

Publié

Partager

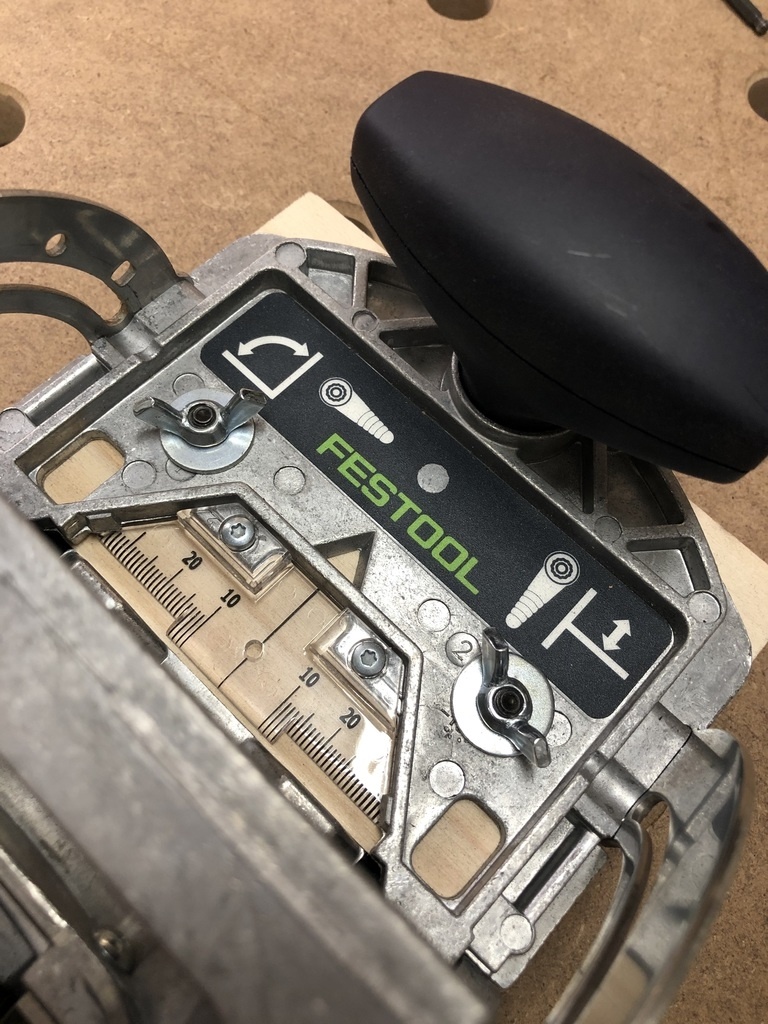

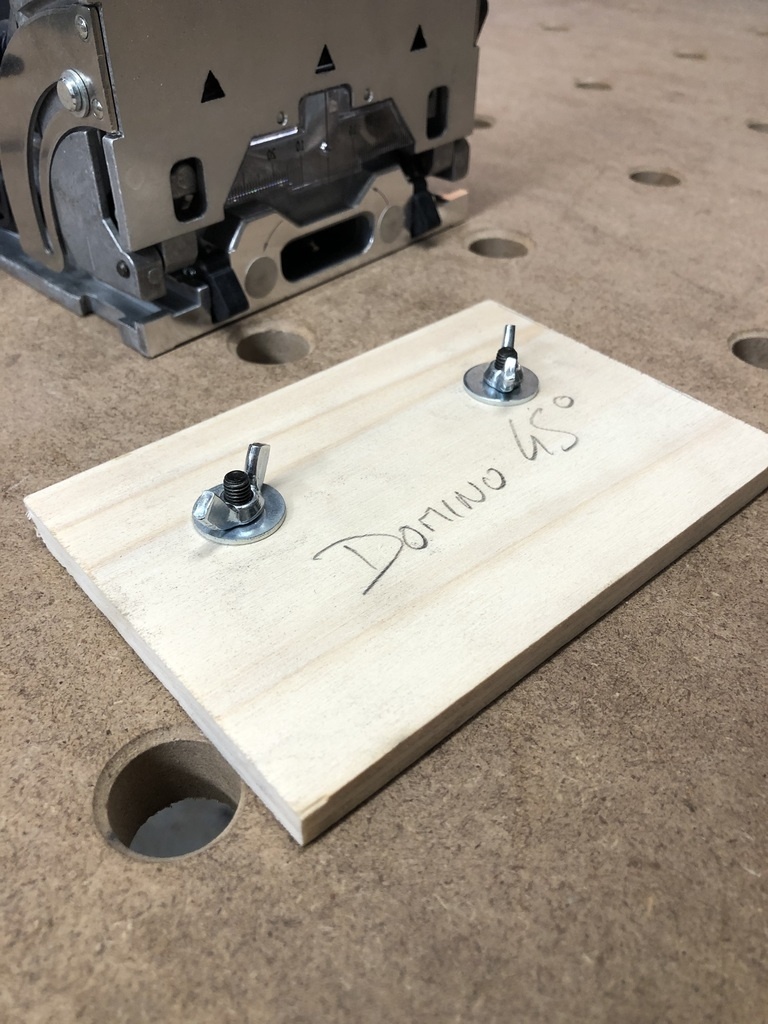

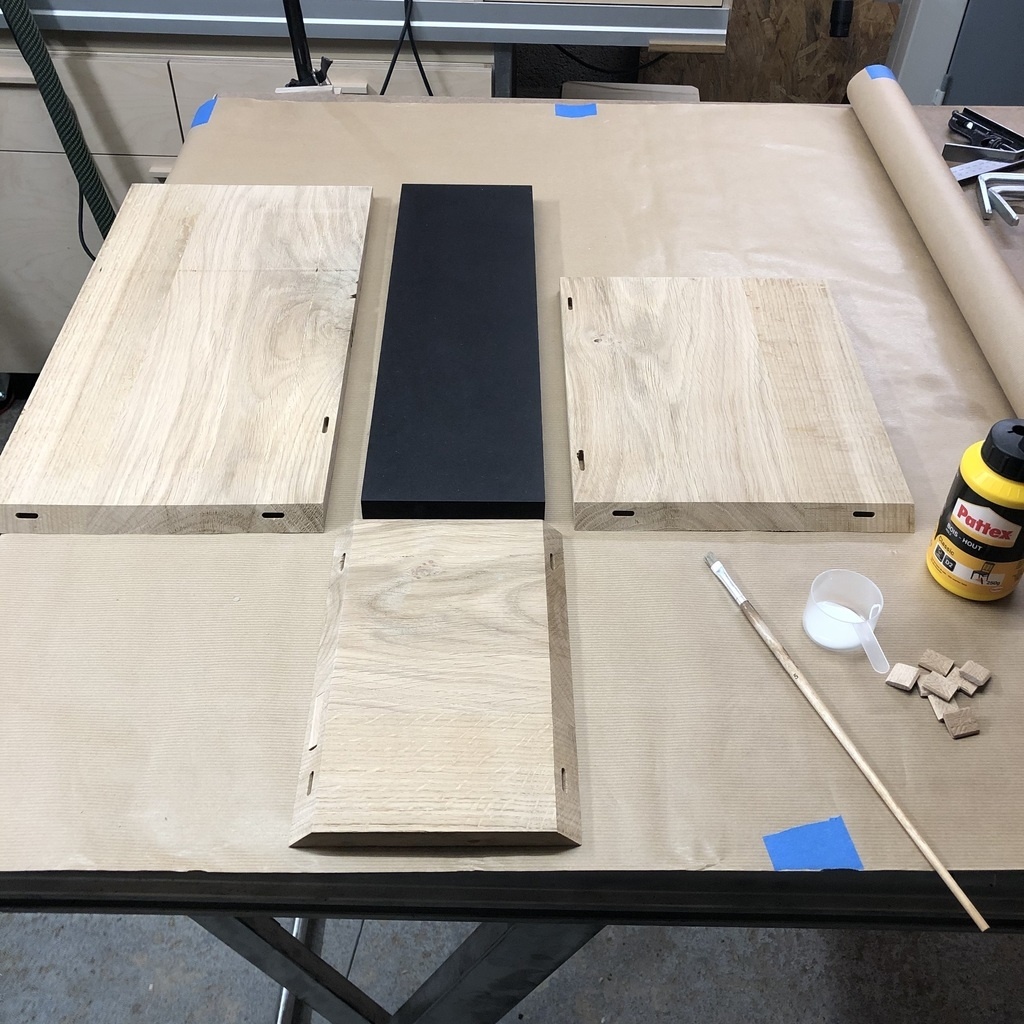

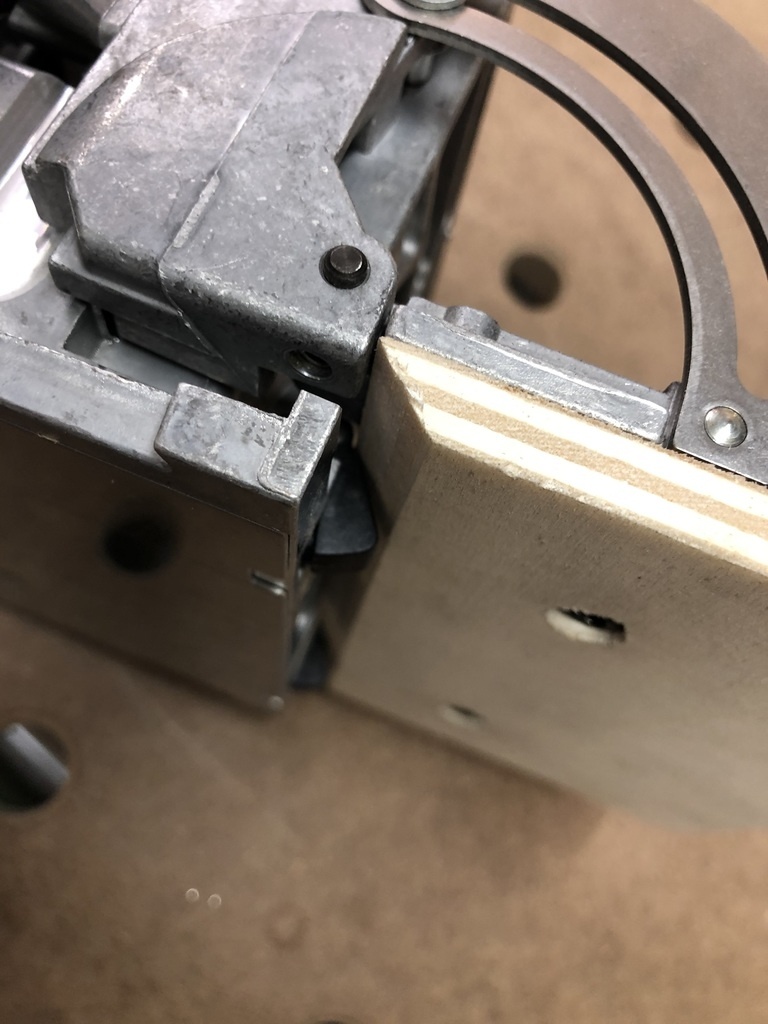

Gabarit pour la Domino df500

Un grand merci de plus à Boris Beaulant pour cette très bonne idée validée à 100% 😉

La vidéo de Boris

Je me suis servi du gabarit pour cette réalisation

Publié

Partager

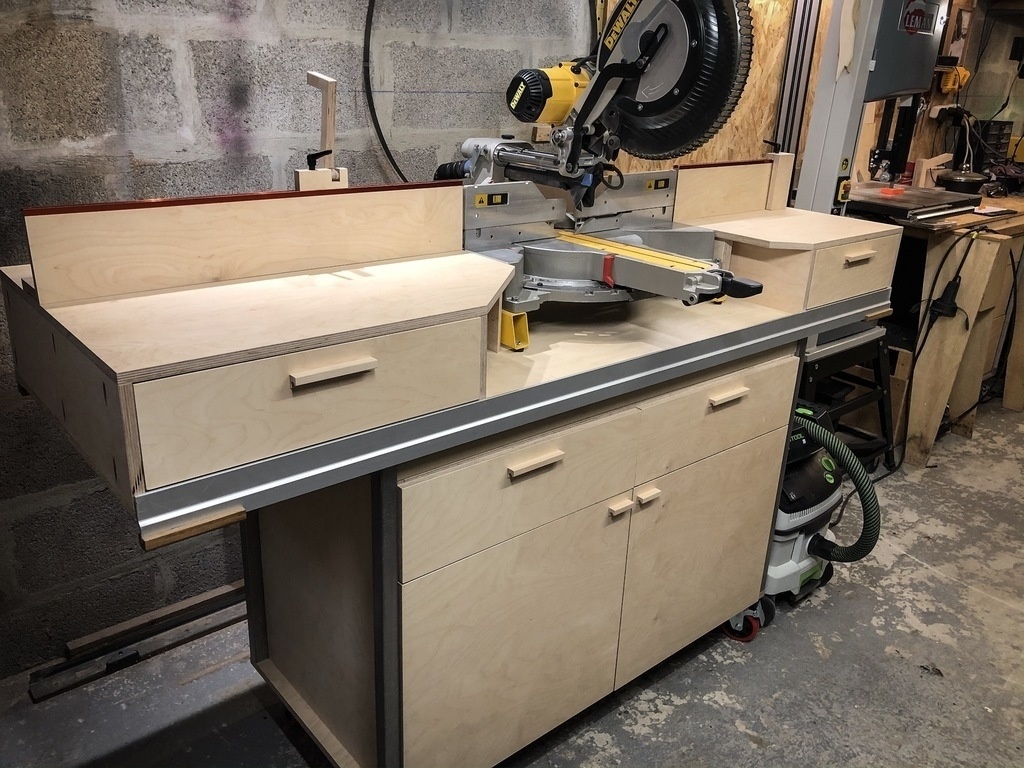

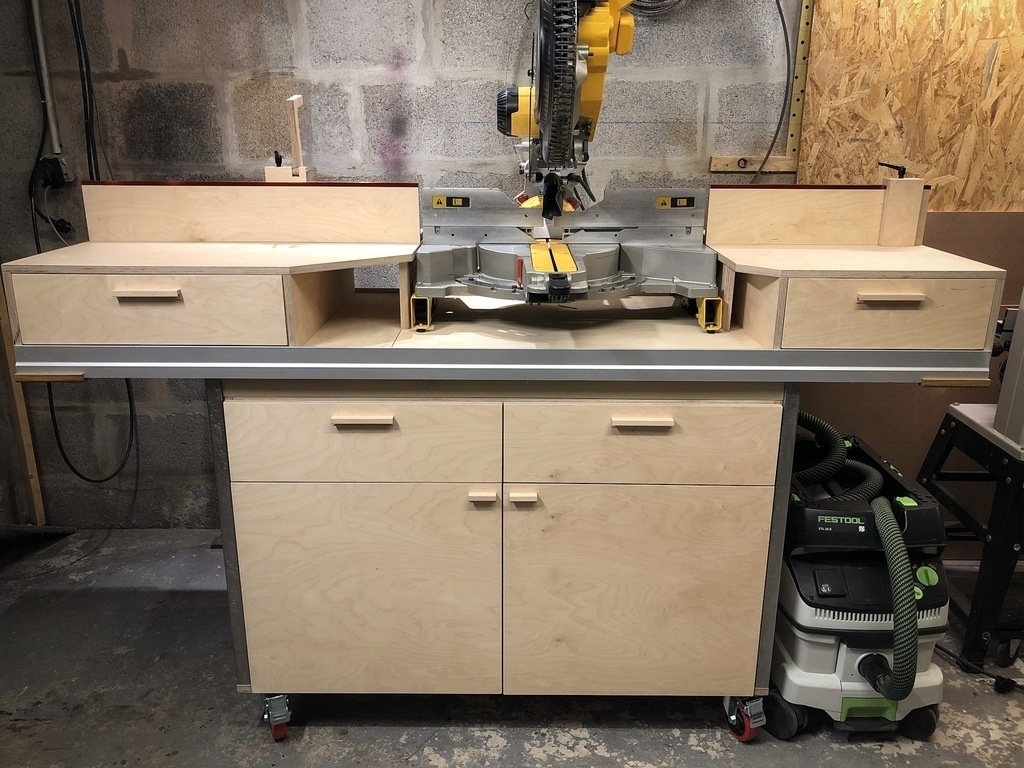

Une station pour la scie à onglets

Un mois également d'utilisation, entière satisfaction. Juste les roulettes, à refaire je prendrais celle que j'utilise pour les flight-cases.
La hauteur est confortable et on peut ranger un paquet de choses, ca stabilise bien le meuble aussi.
Le côté "desserte" quand elle n'est pas utilisée fait gagner de la place sur la table de travail.

La Création

Publié

Partager

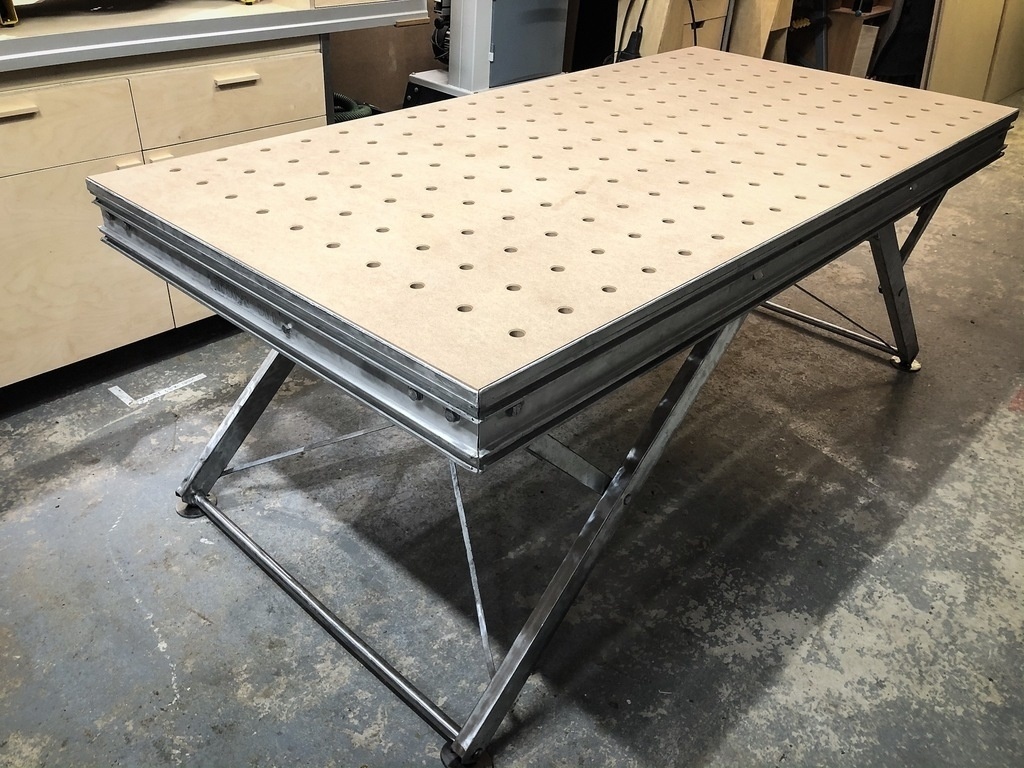

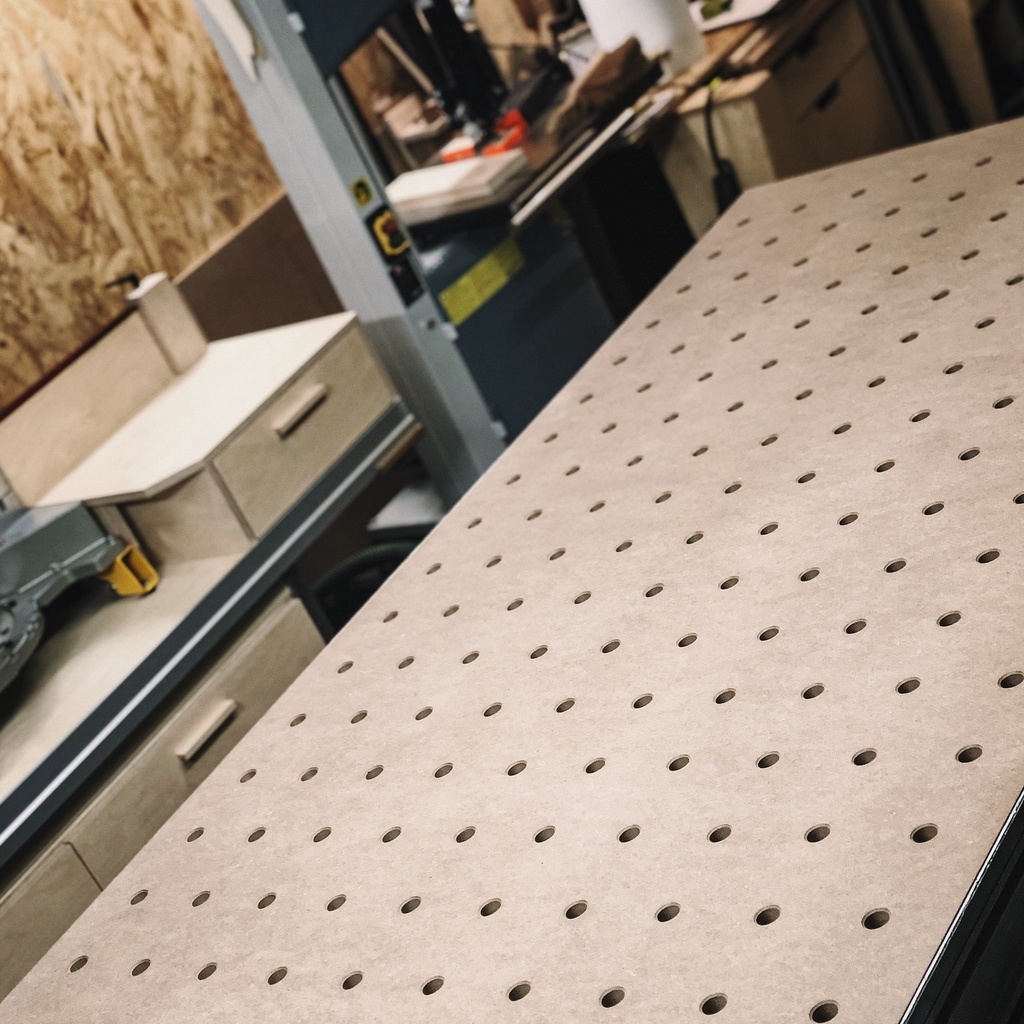

La table !

Une des choses les plus importantes, la table de travail.
Faite à partir d'un praticable de scène 2x1m, hauteur variable de 20 à 100cm en 10 secondes.

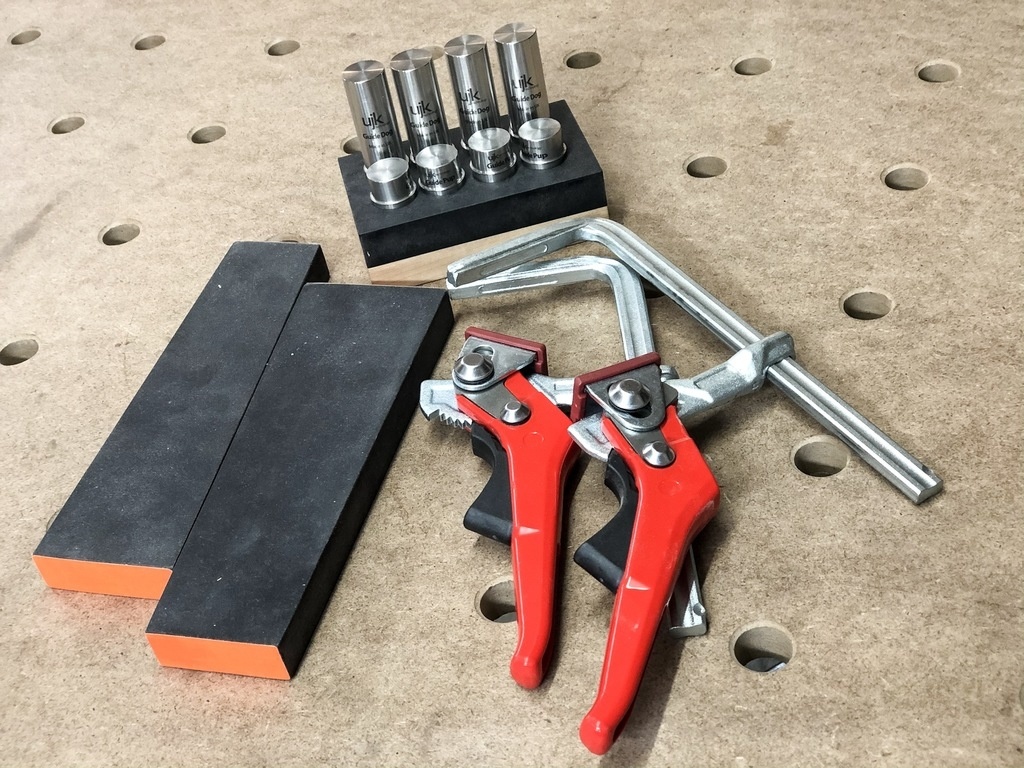

Cela fait un mois que je l'utilise, c'est un régal pourvus que l'on ajoute les accessoires. C'est cher le serre-joint Bessey/Festool, mais ca s'oublie vite 😉

Je vous renvoie à la Création pour plus de détails.

Publié Mis à jour

Partager

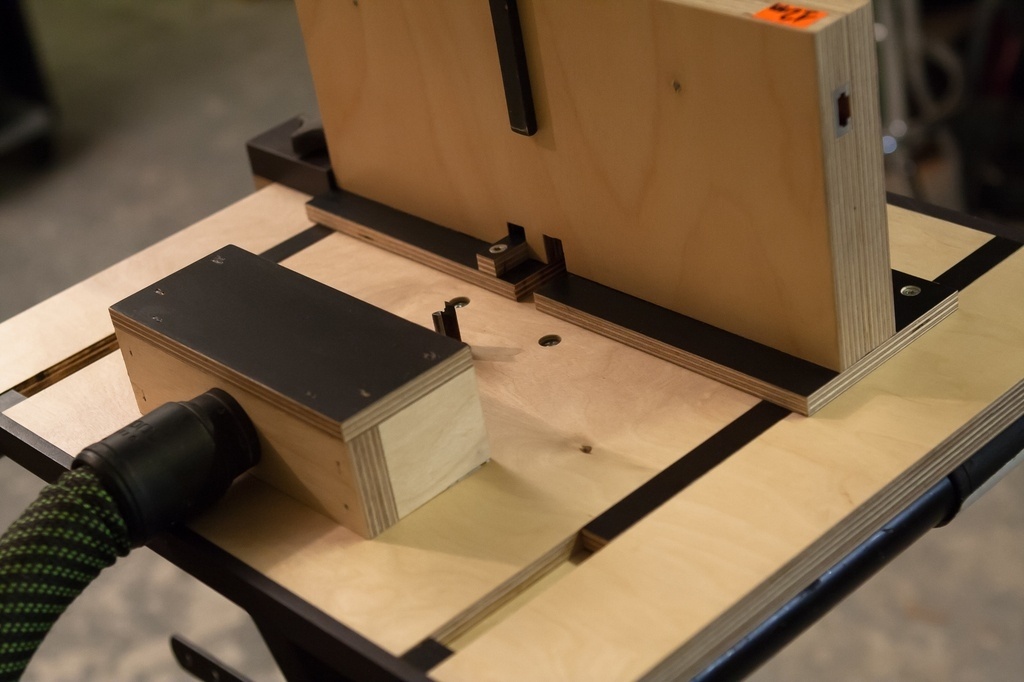

Un gabarit pour fraisage de queues droites

Lors de la mise en ligne de la Création je n'avais qu'une fraise droite, avec l'hélicoïdal le rendu est bien meilleur.
Par contre, sur un bois un peu cheap, ca ne marche pas top ! Au moins cela oblige à mieux sélectionner le bois...

Publié

Partager

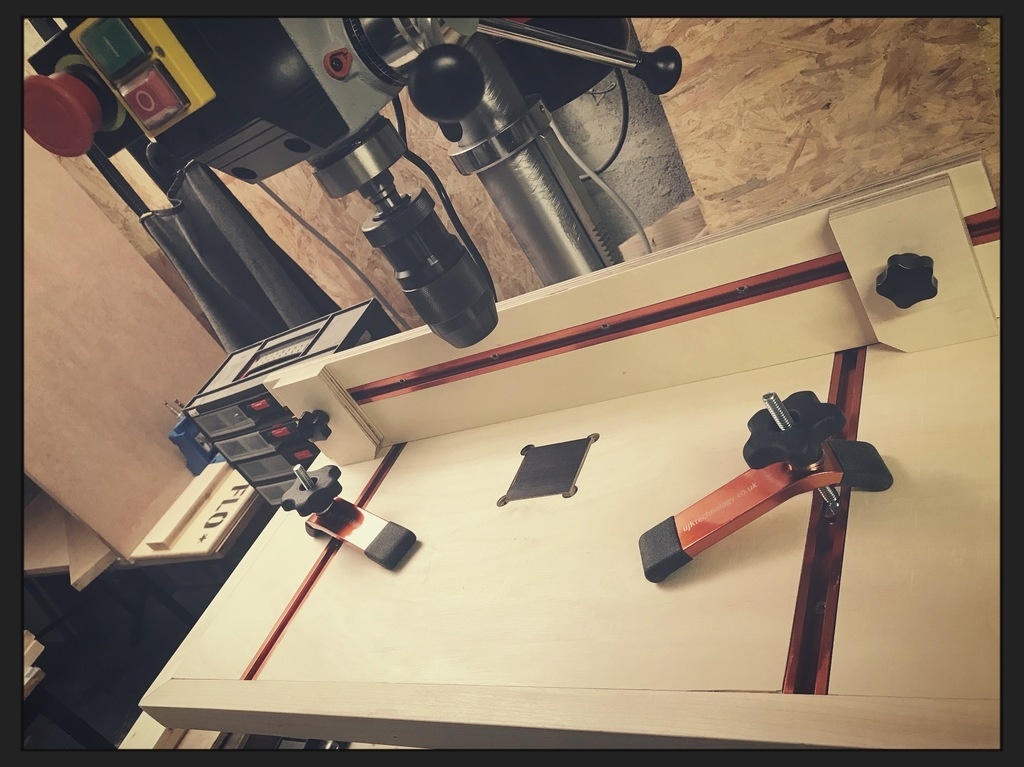

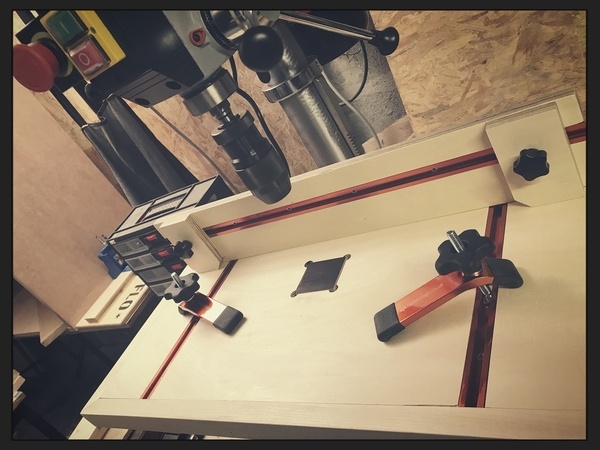

Une table pour la perceuse à colonne

Les rails viennent de chez Axminster, j'ai collé 2 panneaux de CP bouleau de 18mm pour une bonne rigidié, l'alaise est faite en érable.
J'ai regroupé plusieurs idées vues sur Youtube, les videos d'américains Youtubeurs créant ce genre d'accessoire ne manquent pas !

Publié

Partager

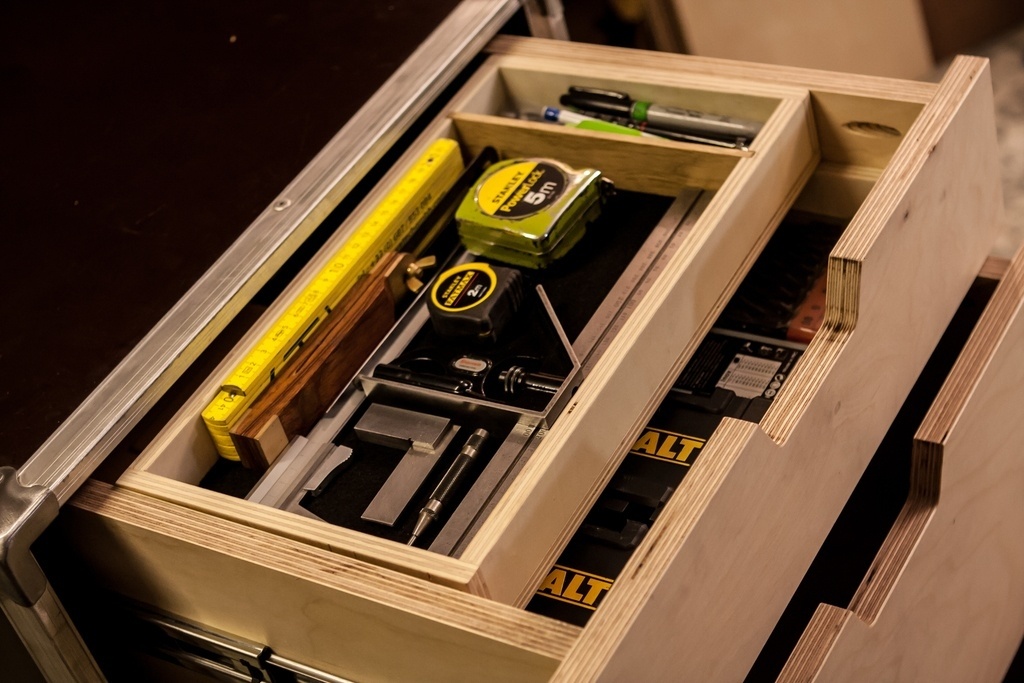

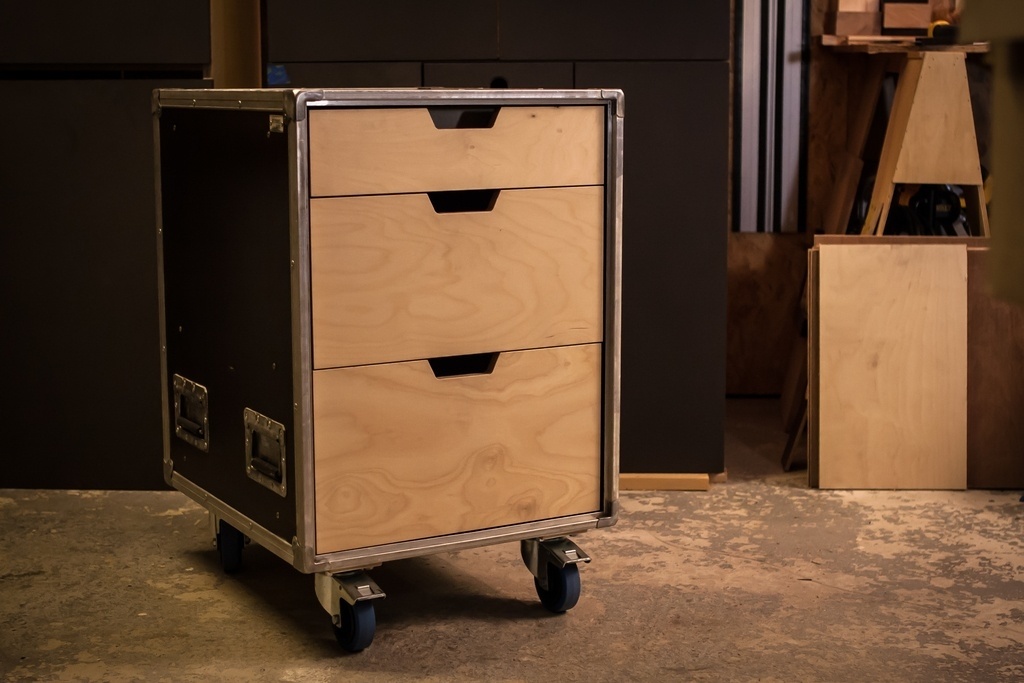

Une servante

Bientôt 1 an, j'aurai pu finalement faire des tiroirs moins haut, disons que ce que je rangeait dedans à changé de place... Alors je vais refaire quelques casiers internes.

La Création

Publié

Partager

La scie à format est commandée !

Hello,

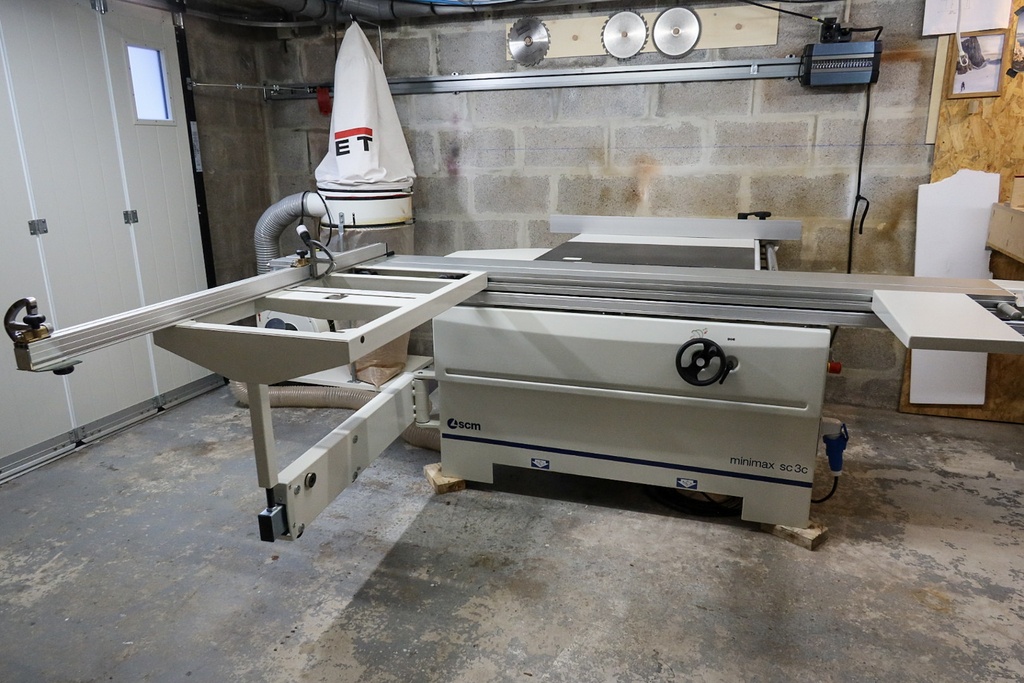

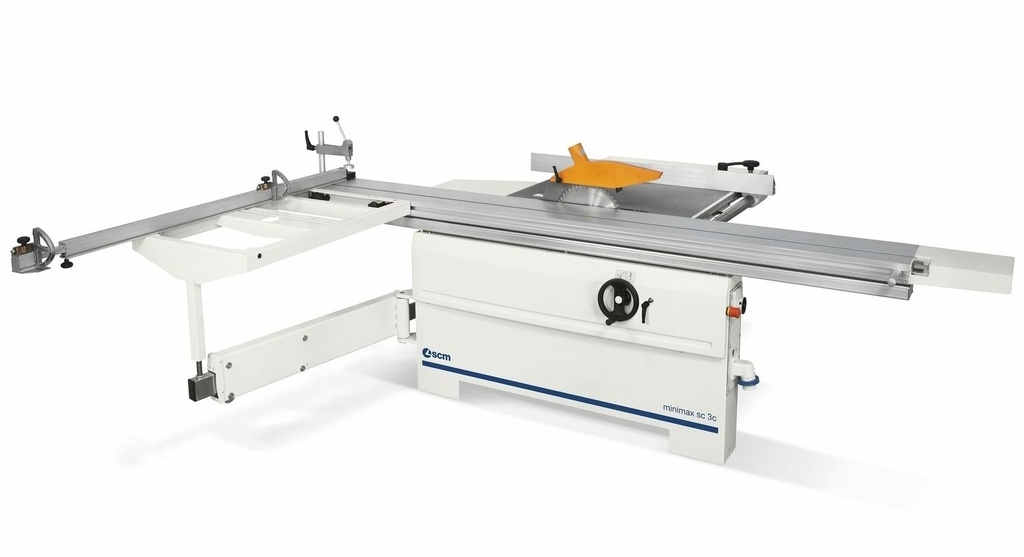

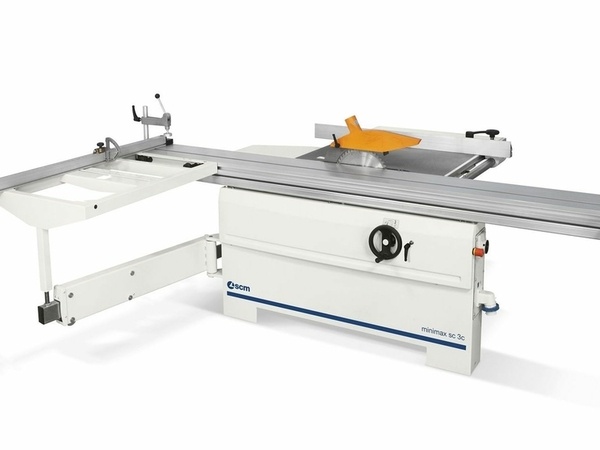

Sagesse et patience l'emportent, j'ai reporté mon déménagement d'atelier. J'ai tout de même commandé ma scie à format. Il s'agit d'une SCM Minimax SC3c, version 900mm au guide parallèle et alimentation mono.

Peu d'options choisies :

  • Chariot 2600mm.
  • Petite tablette de support pour grands panneaux.

La cape d'aspiration/protection articulée et l'afficheur digital du guide parallèle seront fabriqués/installés par la suite car ces options coutent excessivement cher !!

Maintenant attendons Novembre pour la livraison...

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

FloG  a publié le pas à pas "Optimisation de l'atelier".
il y a 1 an
Oak
( Modifié )

Copieux menu. Sais tu la surface dont tu disposera ?

Je n'ai pas suivi si tu était en relation avec un metaleux pour la confection des ossatures métal ou si c'est toi qui t'en chargeais.

C'est bien fait tout ça. Ta table de colonne me fait de l'oeil.

FloG

100m2, le rêve !

Je ne suis pas en relation avec un métaleux, de quelles ossatures métalliques parles-tu précisément ?

Je ne peux que t'encourager à faire cette table de PAC, c'est très simple.

Oak
( Modifié )

FloG autant pour moi j'ai regardé les photos de nouveau. En fait entre la table de travail et le poste de scie à onglets je pensais voir du carré soudé mais c'était une vue de l'esprit.

100m2 quel panard. On envisage d'autres types de machines et de process. 👍🏻

FloG
( Modifié )

Oak Exactement, pouvoir laisser les machines déployées en état de marche c'est déjà un grand pas.

FloG  a publié l'article "Un rack à serre-joints".
il y a 1 an
FloG  a publié l'article "Amélioration du bras pour l'aspiration.".
il y a 11 mois
FloG  a publié l'article "Un guide pour la table MFT".
il y a 11 mois
FloG  a publié l'article "Un Systainer électrique !".
il y a 4 jours
FloG  a publié l'article "La scie à format est commandée !".
il y a 4 jours
Oak
( Modifié )

Bon choix 👍🏻 Elle va être top ta scie !

FloG

J'espere bien ! Elle sera un peu à l'étroit au départ mais respirera par la suite, tu sais bien de quoi je parle ;)

Oak

FloG Et c'est tellement plus agréable dans ce sens là que dans l'autre. Je t'envie. Super bécane :)

tu as une date pour le déménagement ?

FloG

Oak Tu as l'espace, dans quelques temps la machine ;)

Il est certain que dans 1 an pile ce sera fait. Je dois conjuguer avec mon activité d'ingénieur du son, en ce moment il ne se passe rien donc je mets l'accent sur la fabrication de meubles mais lorsque les concerts reprendront je pense qu'il va falloir aller au charbon, quitte à prendre moins de commandes, le temps de réinstaller l'équilibre entre ces 2 activités.

Oak

FloG c'est bien. La double activité c'est très tentant. Une année c'est juste ce qu'il te faudra pour réaliser qu'elle à pas assez de place 😋 et donc kiffer le changement.

FloG

Oak C'est une belle vision positive ;)

Noobodyy
( Modifié )

Quelle coïncidence, je signe le bon de commande pour la mienne dans les prochaines heures !
Je suis curieux de connaître le montant du devis, en MP éventuellement.

Je découvre ton pas a pas et c'est extra, beaucoup de bonnes idées, merci pour le partage :)

FloG

Tu as aussi ce délai relativement important ?

Ravi si certaines idées peuvent servir ;)

Noobodyy

Il y a une semaine, livraison pour septembre.
En passant commande cette semaine, livraison pour mi octobre.
Aïe...ça va être long :(
