DewhitYoussef

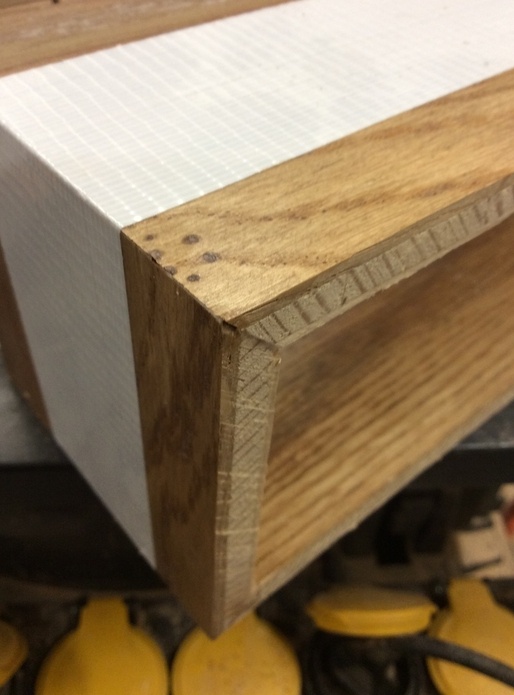

Dispositif tout c.. pour coupe d’onglet sur traîneau


L’heure des boîtes a sonné!!
Voici un bête dispositif pour faire des coupes d’onglet assez précises, fait il y a quelques mois. Comme il marche toujours aussi bien, je le publie ! C’est surtout la façon de le fabriquer qui est sympa et permet d’etre précis sans mesurer.

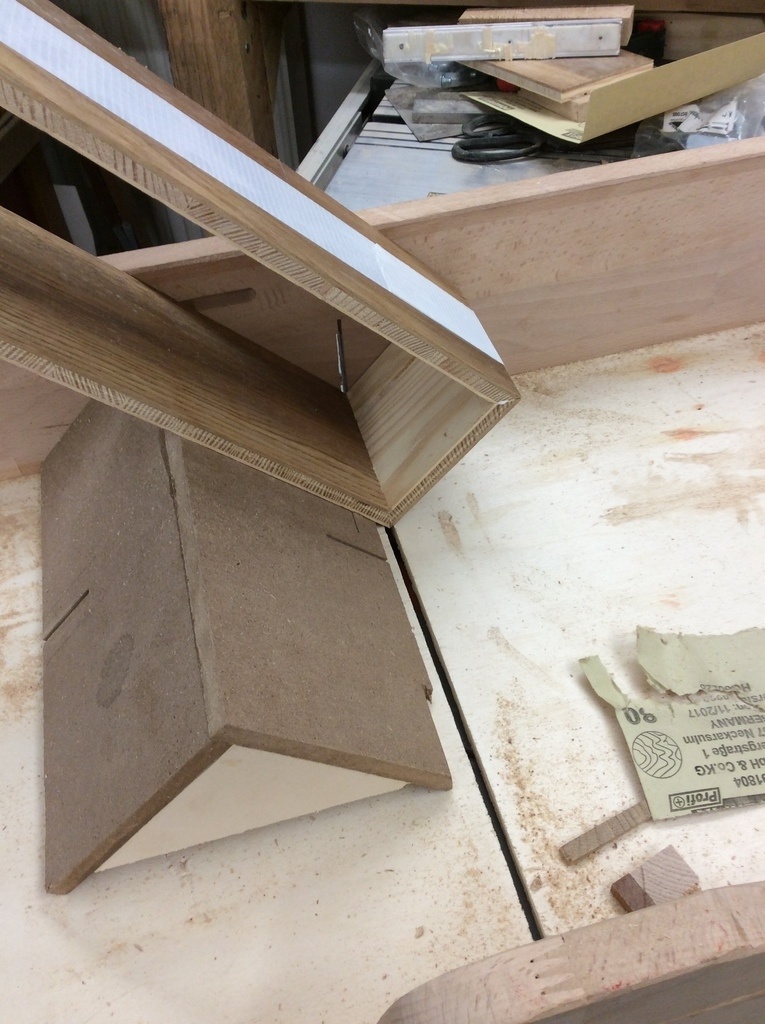

On commence par coller deux bouts de mdf d’equerre, on repasse le L obtenu le long du guide parallèle de la scie sous table pour avoir deux côtés de même longueur,
On a donc 45° Avec la verticale (plan où évolue la lame) quand on met ce L angle droit en l’air.

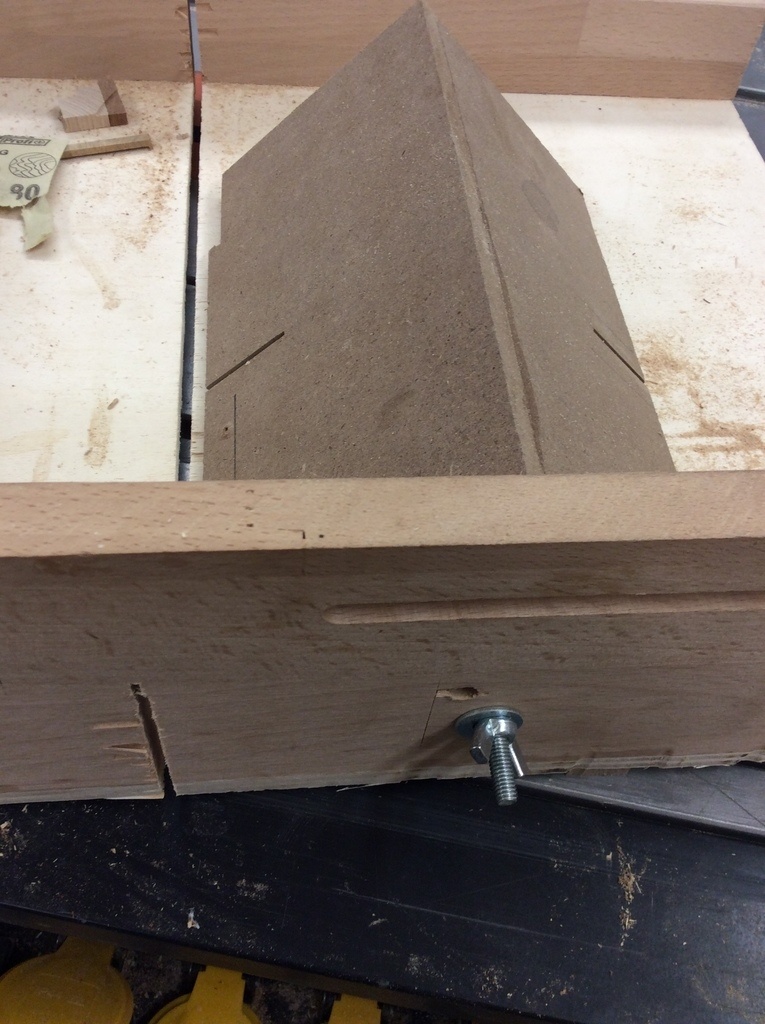

Reste à renforcer l’angle avec deux coins en cp, à positionner ce toit de maisonnette sur le traîneau de coupe bien parallèle à la lame, percer au travers du traîneau pour installer une vis de maintien du guide.

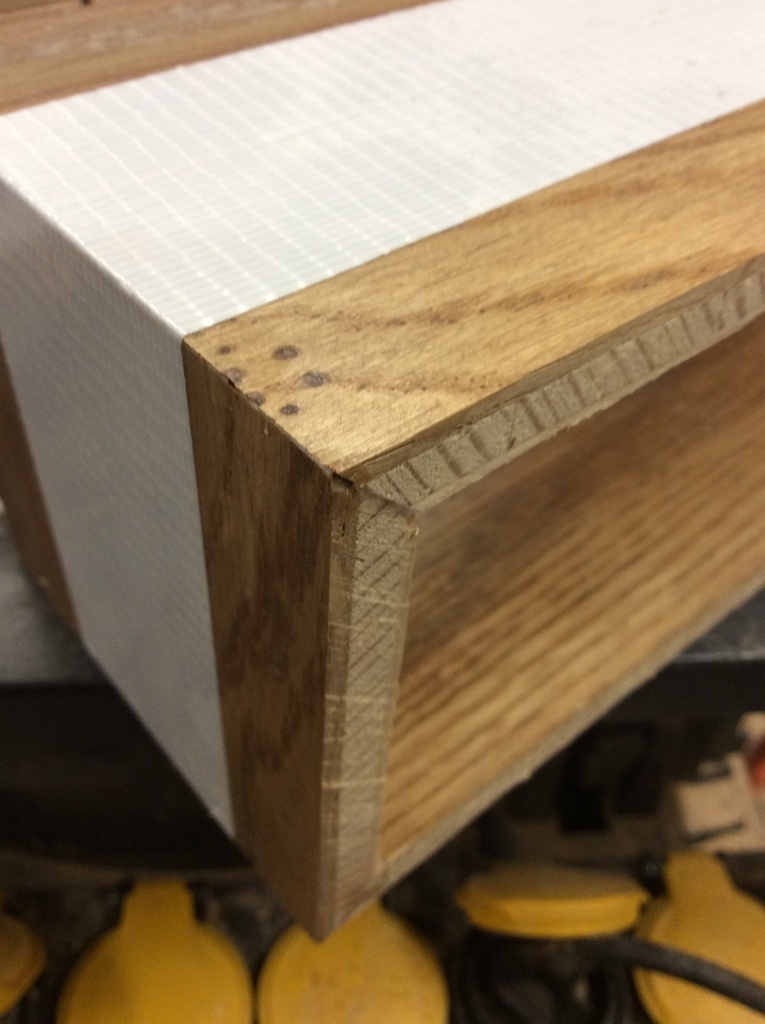

Après plusieurs essais (boites pour l’atelier) c’est précis, l’experience montre, dans mon cas, qu’il faut prévoir 2mm de sur longueur sur le bois avant les 2coupes à 45.
J’ai monté une lame de finition plus épaisse que celle équipant ma machine, le résultat est encore plus convaincant.
Message sécurité : oui, il manque la protection pour le dégagement de la lame, et une sauterelle ou autre moyen de bloquer la pièce ne serait pas un luxe.


Discussions

DewhitYoussef  a publié la création "Dispositif tout c.. pour coupe d’onglet sur traîneau".
il y a 1 an
Oak
( Modifié )

Roh dit, les boites sont contagieuses 👀 Pas c...

DewhitYoussef
( Modifié )

Oui copain, Oak c’est pour toi, comme ça même plus besoin d’incliner la lame (je rigole mais ne voulant pas faire un traîneau de coupe spécial à 45° j’ai trouvé ça)

Oak
( Modifié )

DewhitYoussef je pense que je vais finir pareil, le seul ennui c'est d'avoir tout de même une limite à la taille des pièces qu'on passe plus faible que sur un classique. Mais pour des boites c'est tip top. 👍🏻

DewhitYoussef
( Modifié )

Oak oui, ou des tiroirs. Sûr que faire un buffet avec ça, c’est chaud. Cela dit je cogite à un rail de circulaire qui permettrait de repasser à +/-45° sur les deux pièces d’un angle simultanément, de sorte de remettre les faces d’accord entre elles.
Ensuite un coup de def avec fraise à QA pour mettre de fausses clés et roulez jeunesse !! :D

Oak
( Modifié )
Kentaro

Encore un truc pas con...

Erebor

Pas con ! Ma scie sur table me manque 😢

DewhitYoussef
( Modifié )

Oak, Kentaro Erebor merci à vous 3!
Erebor rip ta scie sous table ?

Erebor

Hé non déménagement dans une maison avec garage microscopique il a fallu choisir donc plus de rabot degau et plus de scie sur table plus de banc de ponçage...

DewhitYoussef
( Modifié )

Erebor Aïe. Ça c’est très dur. La région de Nantes est cependant bien fournie en ateliers partagés ou associations, non?

Erebor
( Modifié )

DewhitYoussef pour l'instant j'ai pas trouvé mais je ne perd pas espoir !

Oak
( Modifié )

Erebor ah merde dur.

Oui gardes les yeux ouvert sur les petits locaux innocupés.

DewhitYoussef
( Modifié )

Oak Erebor pas de boiseux dans ces parages car ta région me semble dynamique sur le sujet.

Peuch

Bien vu!!!
