Fabien R

Cadre de lit

Cette création contient 1 retour d'expérience.

Un cadre de lit un peu imprévu au programme mais les nécessités de la vie sont ainsi.
Choix est fait d'un assemblage assez basique pour cadrer avec la future tête de lit utilisant les flaches des pièces ayant servi au cadre.
Les sommiers viennent de chez le suédois.

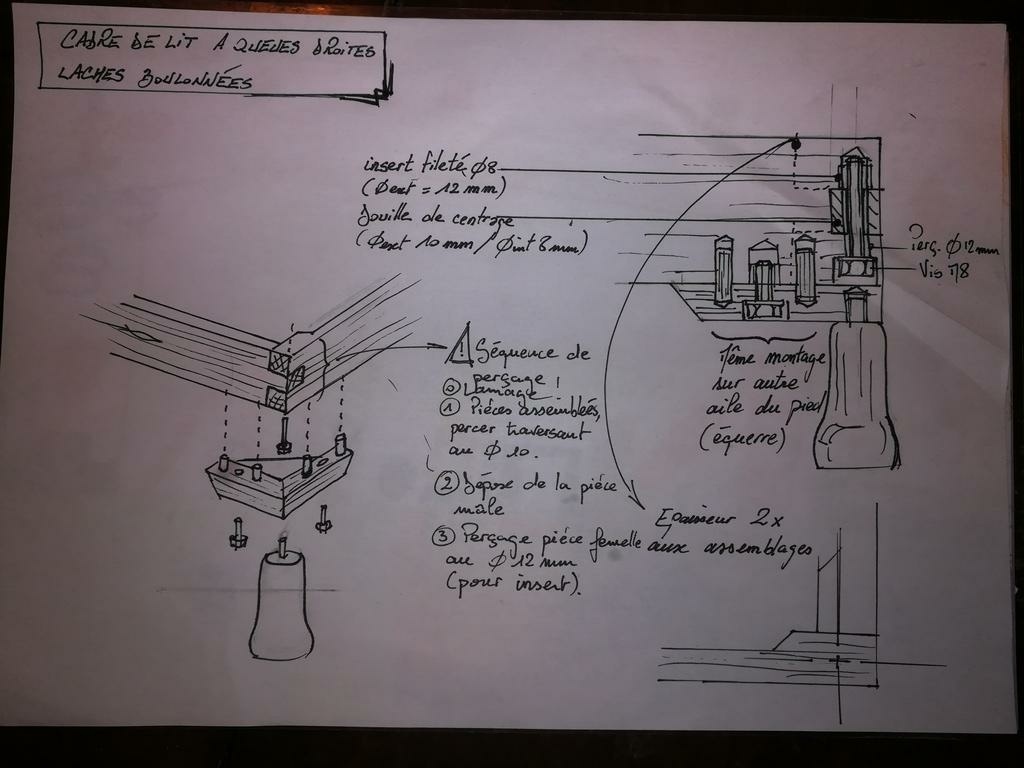

Ci-dessous le principe d’assemblage des angles. Pour le reste les tasseaux de soutien du sommier sont collés vissés. Ils font la longueur des côtés et participent activement à la rigidité des pièces.

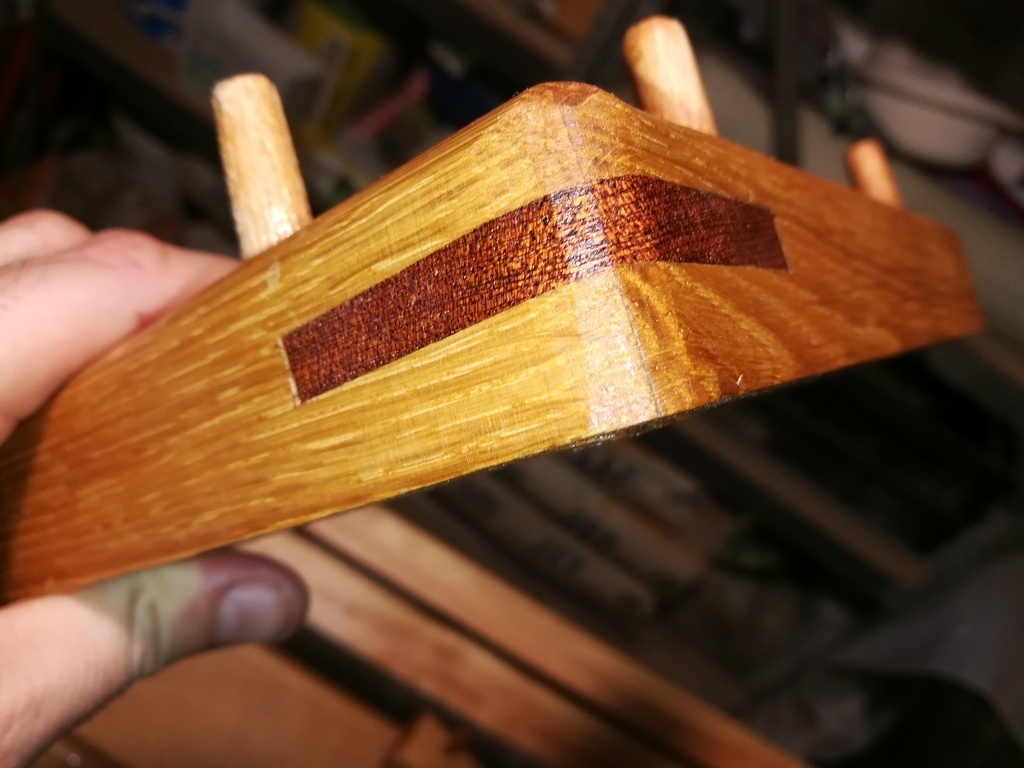

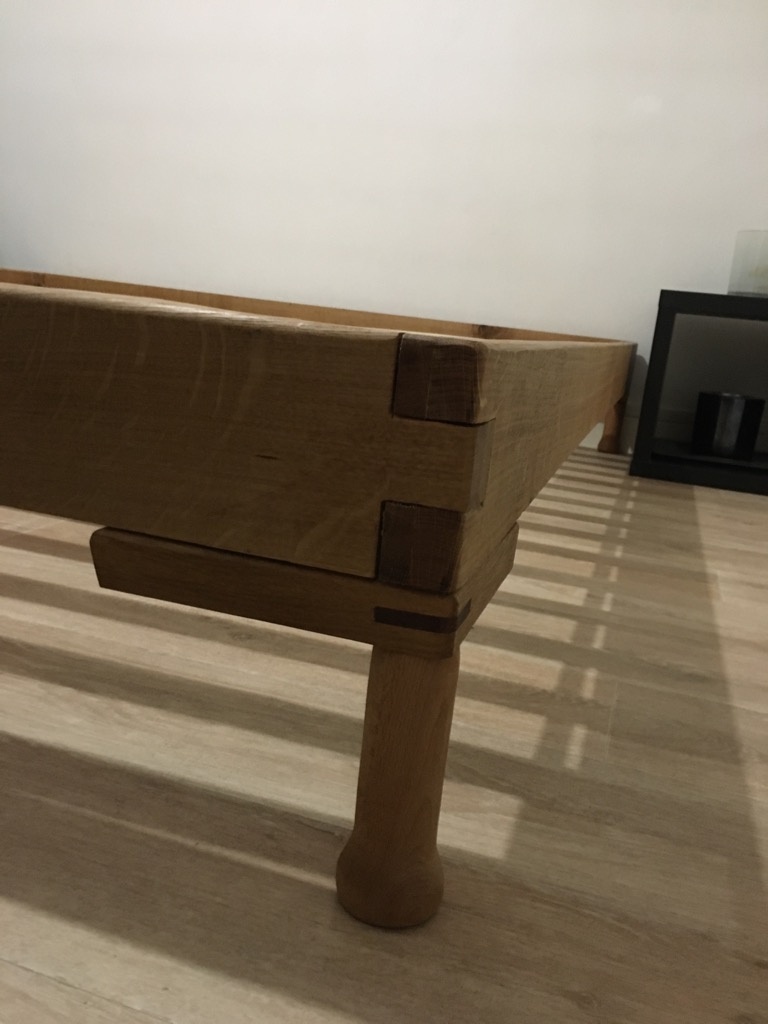

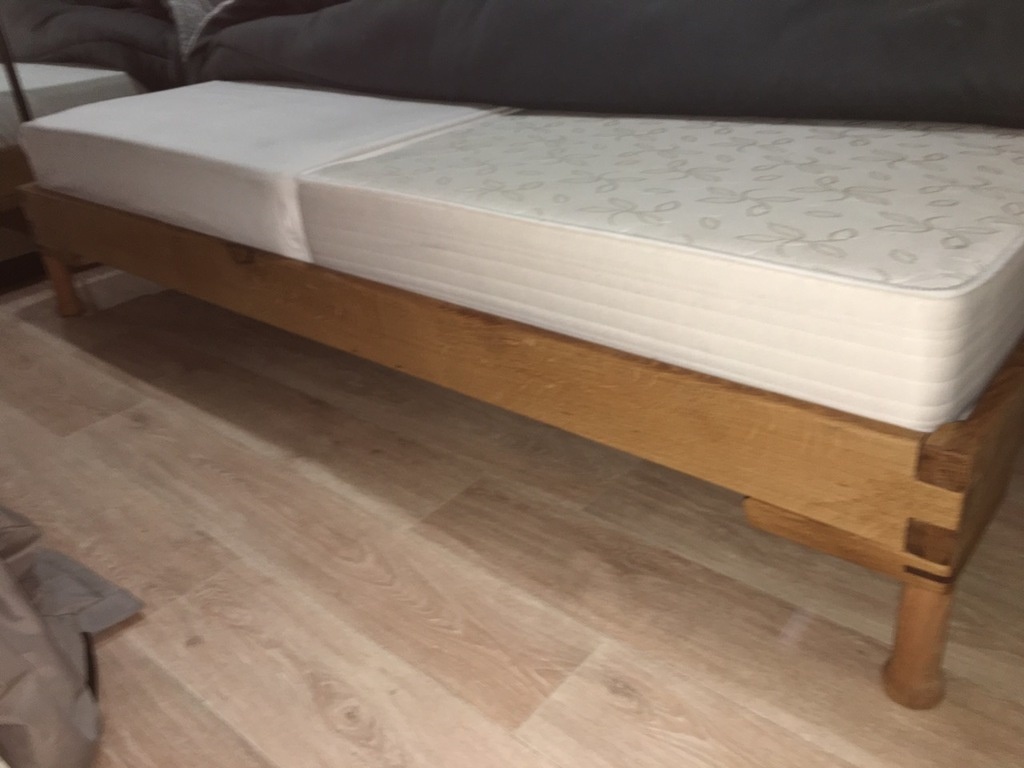

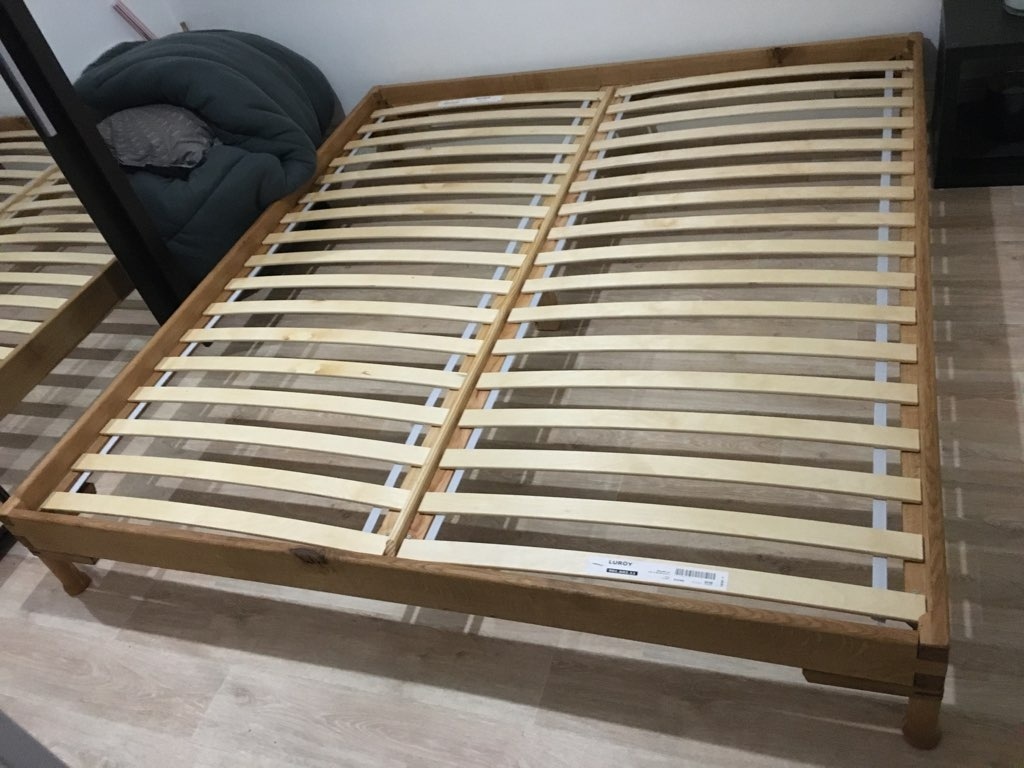

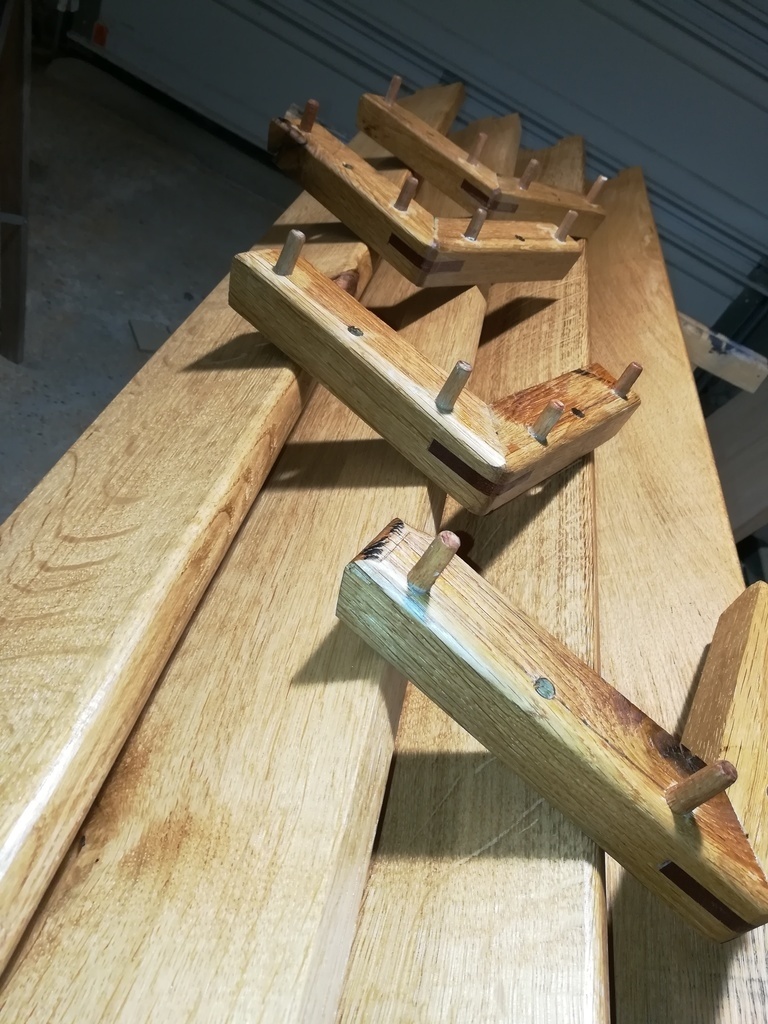

Et quelques photos après huilage, c’est beau ça brille !!

Mis à jour

1 retour d'expérience

Fabien R

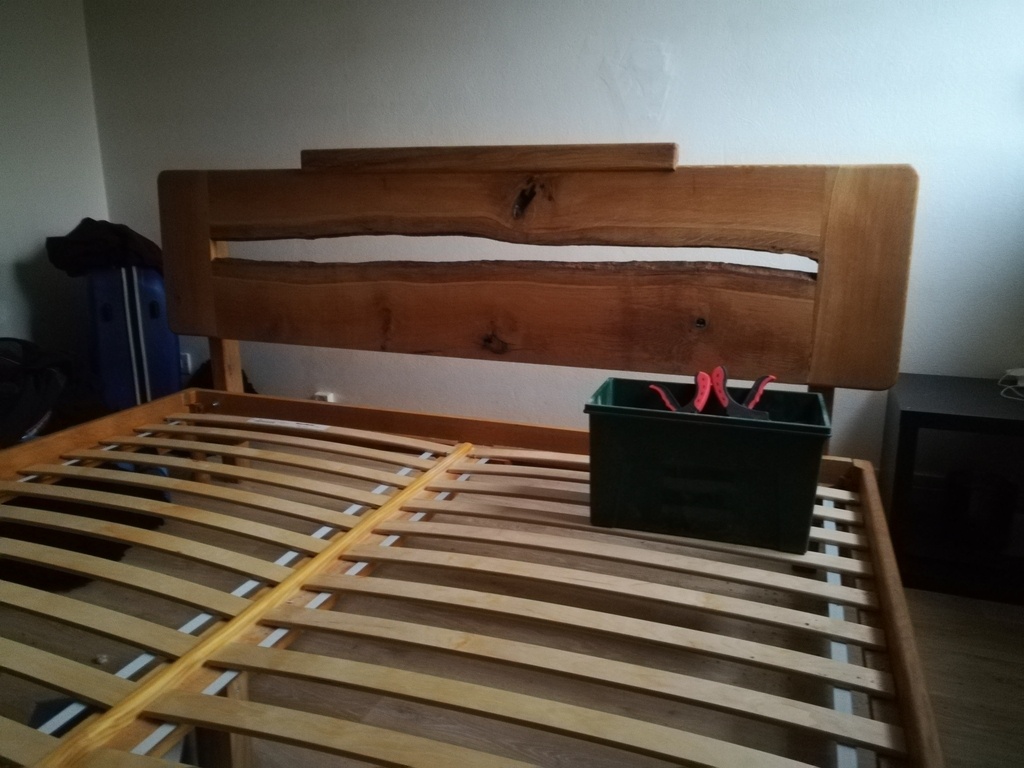

Tête de lit

Près d'un an et deux confinements plus tard, livraison de la tête de lit.
Après un bref etat des lieux, le cadre de lit a tenu bon et le sommier aussi. la tenue de ce dernier était ma principale source d'inquiétude.


Discussions

Fabien R  a publié la création "Cadre de lit".
il y a 4 ans
Boulou

Reste à voir fini avec la tête de lit
J'aime bien ton croquis. Tu dessines bien

mod

+1 pour le dessin, c'est éducatif

Kentaro
( Modifié )

Yapuka... 😇

Fabien R
( Modifié )

Kentaro exactement. J’ai eu tellement de soucis hier soir pour charger les photos que j’ai du m’y reprendre à 3x pour publier ça. Et du coup j’ai oublié de faire référence à ton test de solidité...
c’est pour un proche, vu le gabarit, c’est un sacré mouton de Charpy à quoi j’expose ce cadre. Attendons !!!
Te souhaite un joyeux Noël !!

Kentaro
( Modifié )

DewhitYoussef Merci, Joyeux Noel à toi aussi!

Fabien R
( Modifié )

Boulou mod merci à tous deux. C’est plus parlant qu’un long descriptif.
Oui, l’urgence était de faire le cadre, la tête de lit c’est le bonus! 😁 c’est pour ça que j’ai publié comme création à part entière.
Joyeux Noël à vous deux!

mod

bonnes fêtes également

Mike0411
( Modifié )

Belle réalisation ! Bravo

Fabien R

Salut, merci !! Reste à voir la solidité à l’usage :)
Je te souhaite un joyeux Noël !!

MICNO
( Modifié )

Les planches semblent avoir une petite courbe? Est-ce qu'Ils sont attachés ensemble? De quel essence de bois?
Beau travail j'aime bien.
Joyeux Noel

Fabien R
( Modifié )

MICNO
Bonjour, désolé, ton message est resté sans réponse, je ne’ l’Avais pas vu :(.
A priori, les planches sont droites, mais sur la photo 1 on dirait effectivement que le côté droit est courbé. Pourtant je n’ai pas constaté d’ecart lors de l’installation du sommier.
Elles sont fixées entre elles par une vis (voir le croquis) et c’
est du chêne.
Mes meilleurs vœux pour cette nouvelle année.

Fabien R  a ajouté un retour d'expérience "Tête de lit".
il y a 3 ans
dependancesbois
( Modifié )

J'étais passé à côté ! J'adore ! Et le dessin je suis fan !!! Un jour je ferais mes plans comme ça !

Fabien R

dependancesbois merci beaucoup. Pour les dessins, s’inspirer des ouvrages des années 50/60 et surtout faire des perspectives isométriques plutôt que cavalières, j’ai découvert ça en tuyauterie chaudronnerie, il existe même du papier avec la trame de fond orientée en conséquence. Le résultat est bien plus convaincant.
Pour de vrais dessins, voir mon Instagram, il est en lien dans mon profil.

dependancesbois

DewhitYoussef j'ai été voir sur insta. Quel talent ! C'est très beau.
Tu parles de papier avec la trame de fond orientée, tu as un lien vers ce genre de produit?

Fabien R

dependancesbois merci! Il me tarde que ces deux passions que sont menuiserie et dessin fusionnent, ça commence à germer...
Pour le papier isométrique bien sûr, tu peux même en trouver à imprimer comme chez Wikipedia Lien
C’est traditionnellement utilisé en dessin de tuyauterie industrielle, mais ça mérite d’etre utilisé pour autre chose, je trouve.

dependancesbois

DewhitYoussef super ! Merci pour le lien je vois mieux !
Oui le dessin et les créations bois je trouve qu'ensemble ça prends un sens tout à fait sympa.
Il va falloir que je m'y mette !

Scubadwarf
( Modifié )

jadore ton travail. ton croquis est top.
quelle section de bois tu as au final sur les cotés?

Fabien R

Scubadwarf merci, c’est très gentil. Les côtés ont une section de l’ordre de 24mm, par 130. Puis un tasseau en 25x25 est collé vissé à l’interieur pour supporter le sommier mais aussi pour rigidifier les 4 côtés.
