Benoit56

Poignée de rabot Stanley

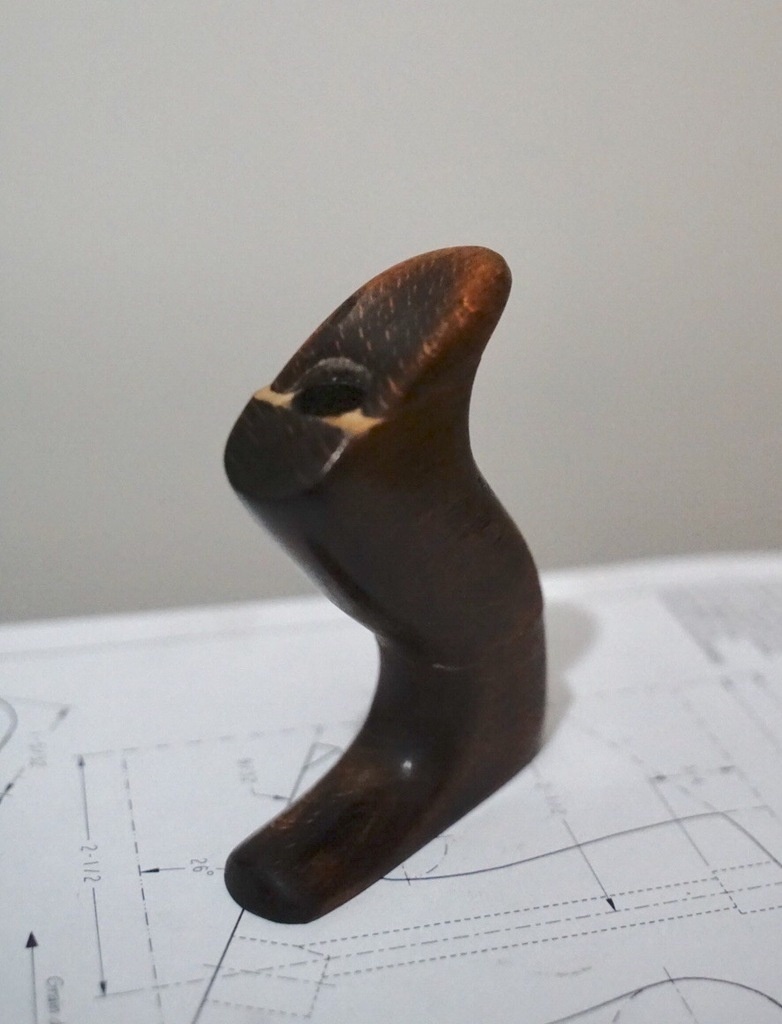

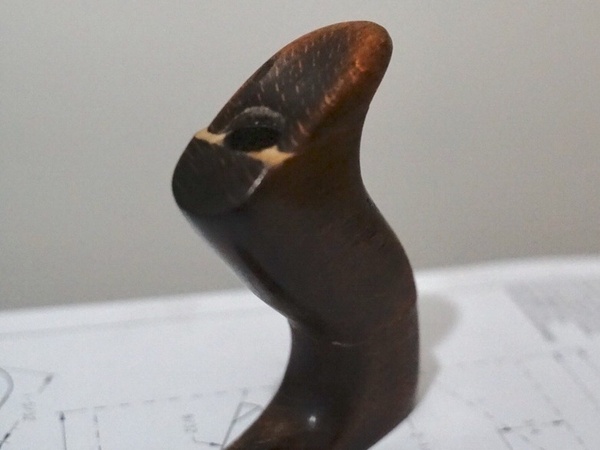

Tout commence avec ma poignée de rabot Stanley :

La pauvre, elle est cassée / recollée en plusieurs endroits, au niveau de la corne (oups, celui-là c’était de ma faute...) et surtout au milieu, là où la main pousse sur le rabot (et non, là ce n’est pas moi !)
J’aurai pu essayé de la recoller encore une fois, mais je me suis dis, autant la mettre à la retraite.

J’aurais voulu utiliser du hêtre pour rester dans le même bois, mais je n’avais pas de morceau de hêtre de bonne dimension (mon « stock » est très réduit !), j’ai donc pris du chêne,... parce que j’en avais...
J’ai repris le gabarit fourni par Lee Valley ici, mais en le modifiant: j’ai pris une épaisseur plus importante (26mm) et j’ai changé la corne pour ressembler à celle que j’ai sur une varlope Mathieson, en essayant d’orienter les fibres du bois dans la même direction que la corne pour qu’elle soit plus résistante (et que donc elle ne casse pas comme la précédente, j’essaie d’apprendre de mes erreurs ;))

Pour la réalisation, il faut d’abord faire les trous pour la tige (et vérifier que tout fonctionne) avant de mettre en forme la poignée : sciage de la forme, chanfrein au ciseau, et râpe et lime pour finir.
Ponçage au grain 180, et 240, puis finition huile de lin (à voir à l’usage sinon je remettrai du shellac par dessus)

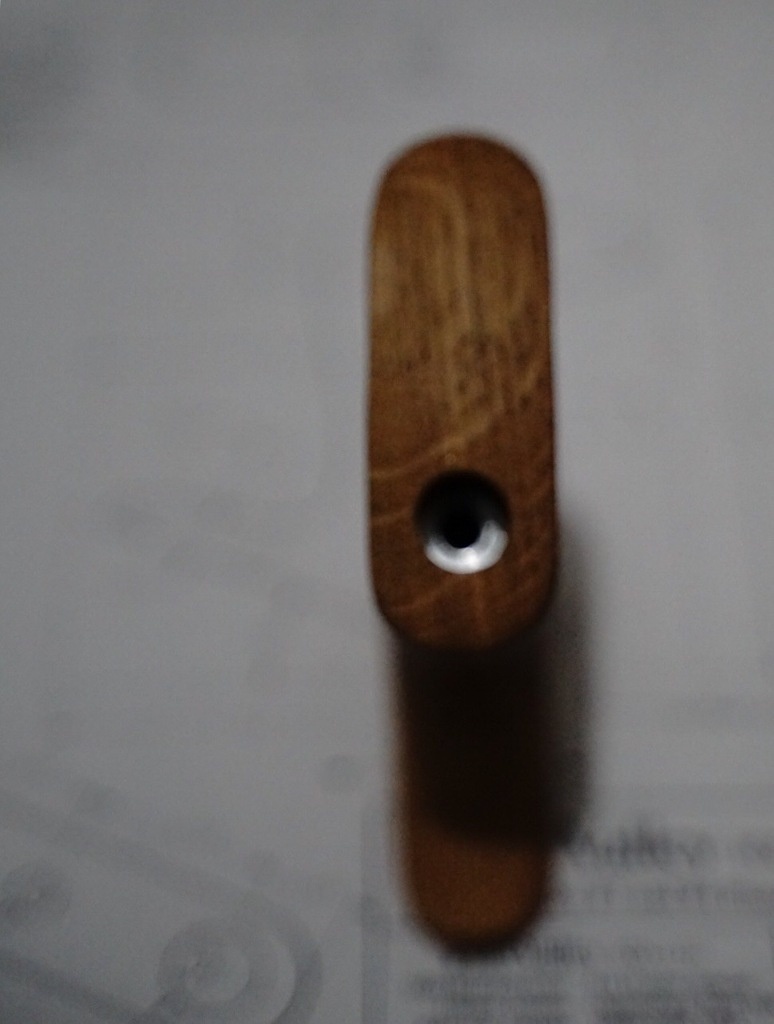

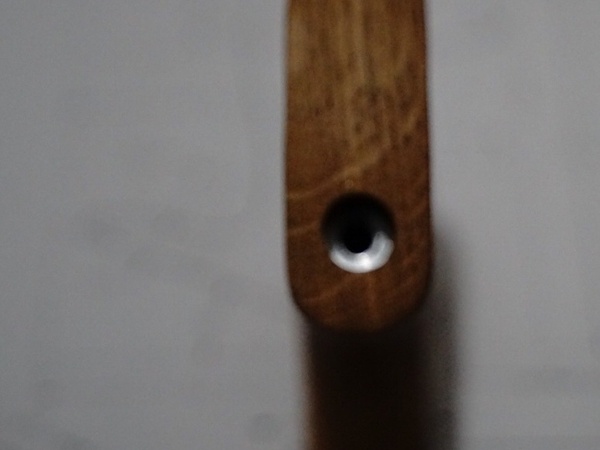

Sur la poignée existante, j’ai remarqué qu’il y avait une rondelle acier pour supporter l’effort de serrage de la tige, j’ai donc conserver le même principe :

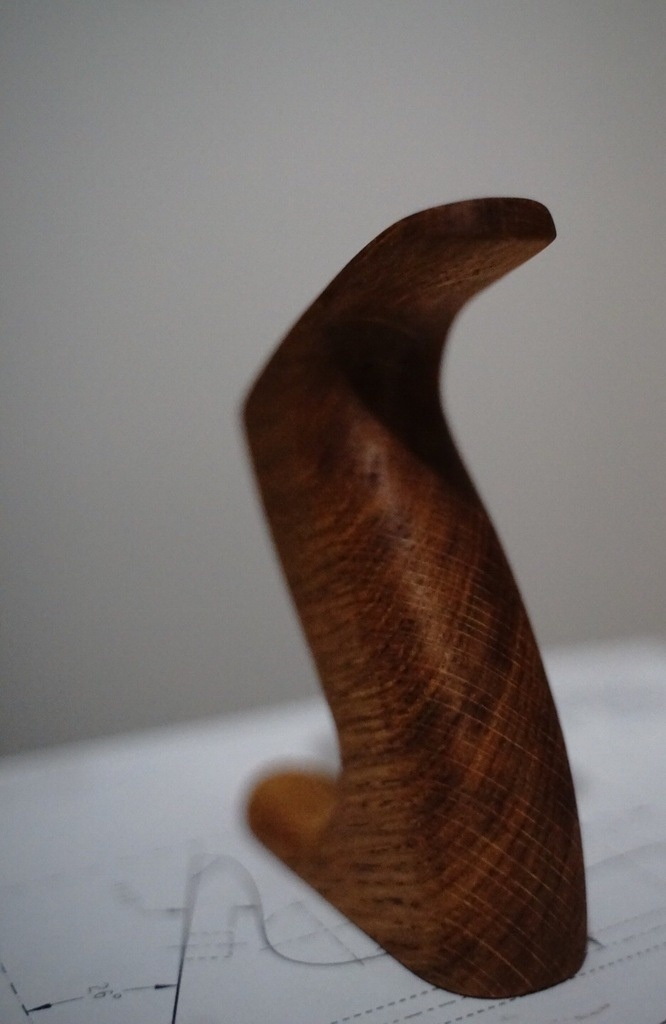

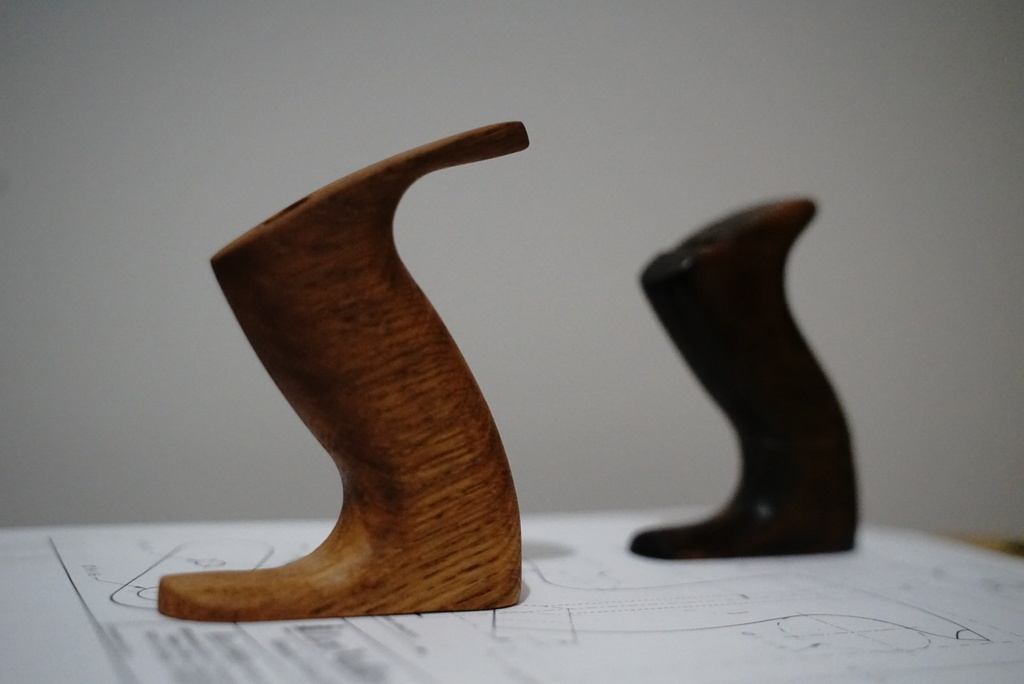

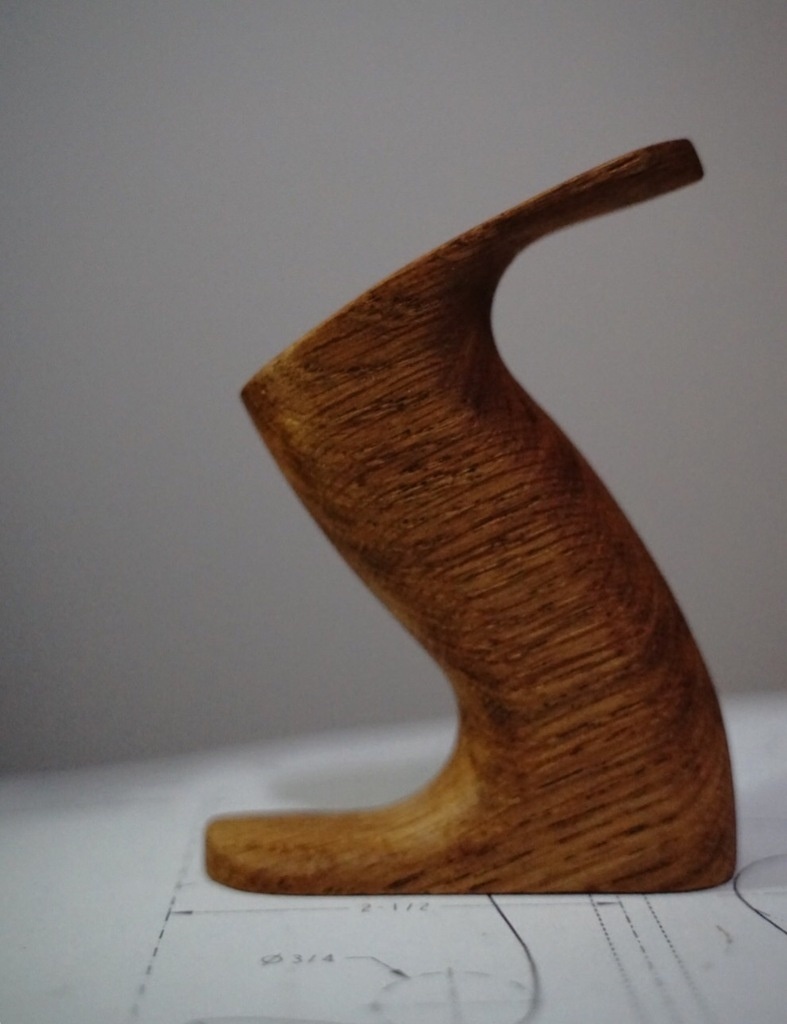

A défaut de photos de la réalisation, voici quelques photos complémentaires du produit fini :

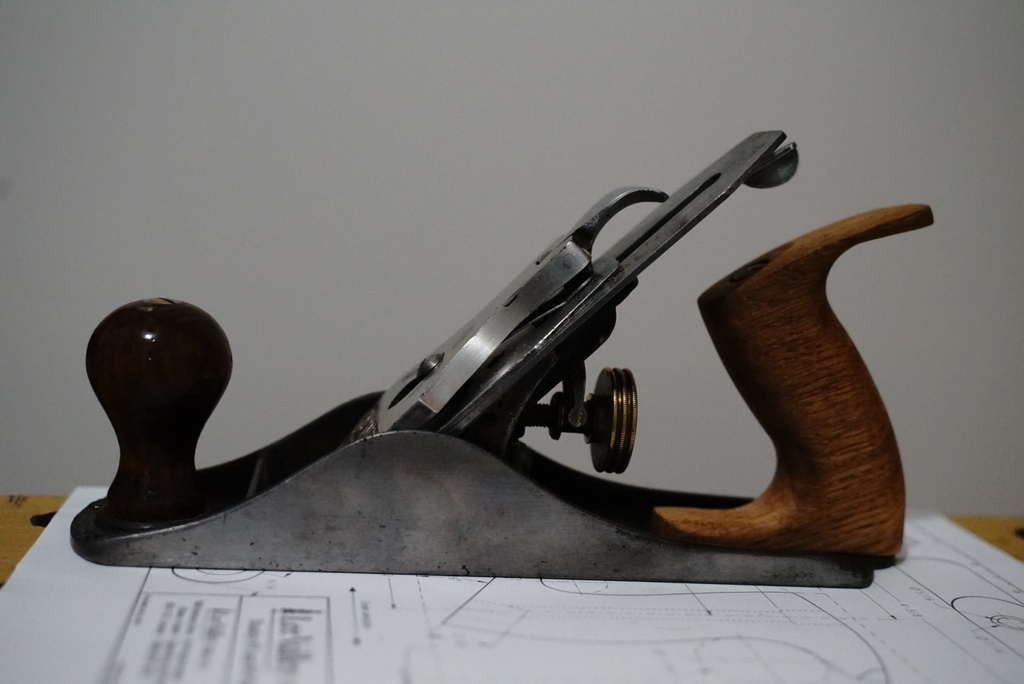

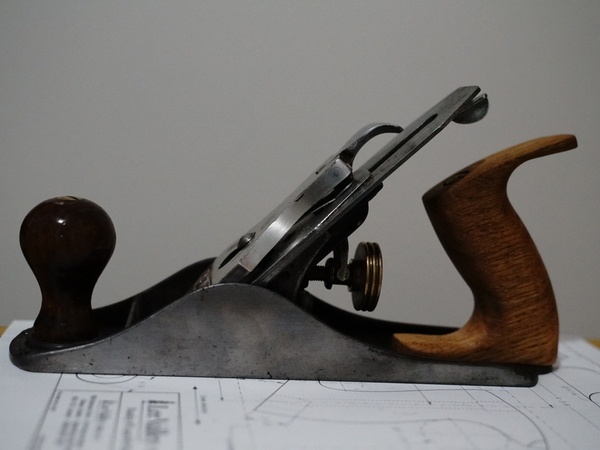

Et pour finir, la nouvelle poignée en situation :

Publications associées


Discussions

Benoit56 a publié la création "Poignée de rabot Stanley".
il y a 1 an
Erebor
( Modifié )

Beau boulot j'ai terminé la mienne il y a pas longtemps et je me rends compte que ça a pas l'air compliqué mais en fait c'est pas évident.

Benoit56
( Modifié )

Erebor oui c’est surtout le perçage et le réglage de la coupe en pied où il faut pas se louper. Le reste c’est suivant l’esthétique que l’on veut lui donner.

Erebor

C'est clair que c'était pas évident j'ai fait ça un peu à l'arrache un soir mais ça l'a fait parfaitement !

aanc
( Modifié )

belle réalisation !!!
Et justement je pensais à refaire la poignée de mon rabot.
Merci pour le lien vers le plan et les précieux conseils.

Benoit56
( Modifié )

aanc ravi si cela peut aider. Lee Valley a également un gabarit de poignée pour les #5 et suivants, qui sont un peu différents.

Benoit56

Edit : finalement j’ai re fini à la gomme laque car sinon le tanin du chêne ressort et tâche les mains à l’usage.
