hominien

Façade coulissante

par hominien

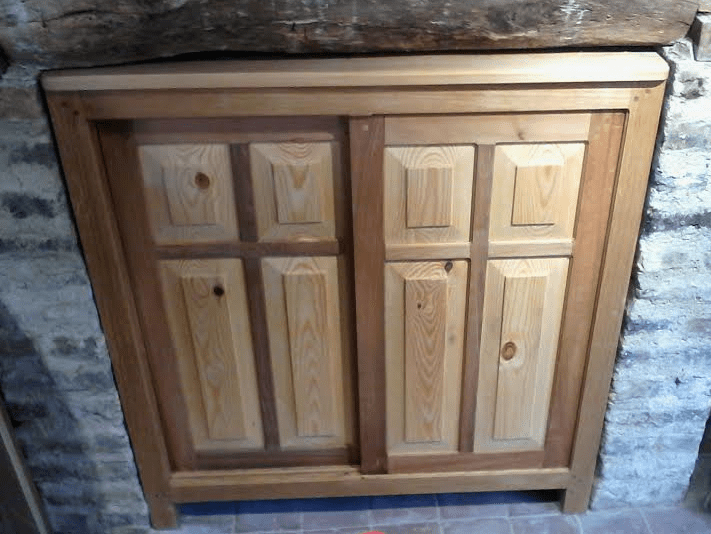

La cheminée a été transformé en meuble, j'ai réalisé cette façade à portes coulissantes l’ensemble est chevillé à tire,le bâtie est en chêne Les traverses sont à doubles tenons.les portes en hêtre et les panneaux sont en mélèze.

Mis à jour

On en parle ici

Zeloko


Intéressante reconversion pour une cheminée ;)

hominien

Merci! Ce travail était très intéressant. J'ai appris plusieurs choses pendant cette activité.

ecto1


Salut @hominien tu a réalisé un super travail, petite question chevillé à tire c'est quoi ?

hominien

Salut @ecto1 Chevillé à tire: on procède en deux étapes la première, il faut percer le trou de cheville pour la mortaise, quand on fait le montage à blanc il faut piquer le centre du trou sur la joue de tenon ensuite il faut percer le tenon avec un décalage vers l'arasement d'un ou deux millimètres.
Le résultat est un serrage de l’assemblage sans serre-joint (si les coupes sont juste bien sûr), je colle aussi.

ecto1


Je ne suis pas sûr d'avoir tout compris 😵 mais merci de ta réponse

hominien

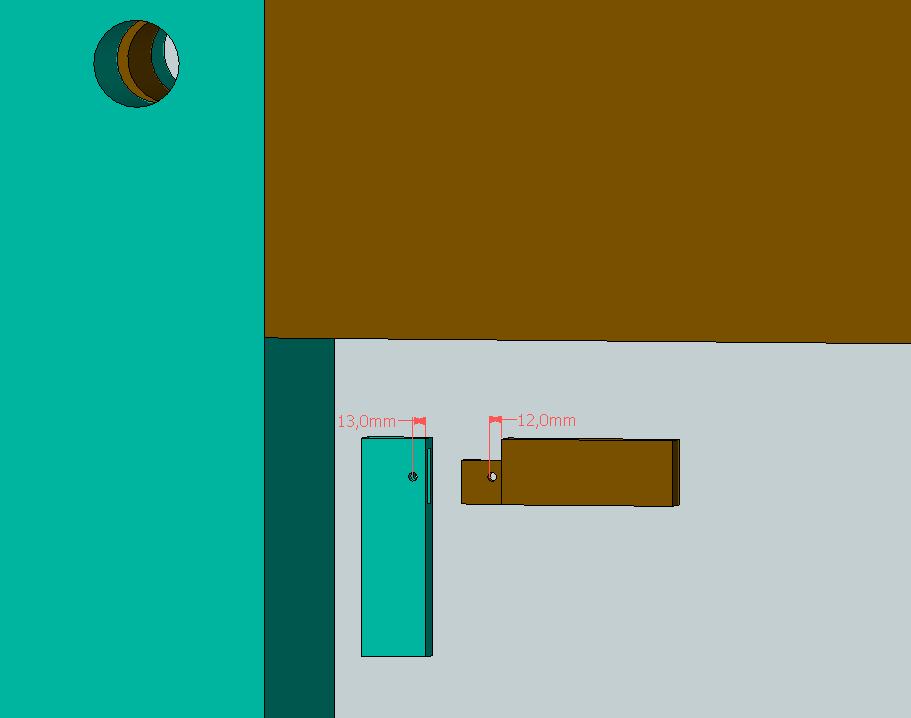

Avec ce dessin cela devrait être plus clair.
là, on peut voir le décalage des trous.Pour aligner les trous, la cheville va tirer la traverse vers le montant.

Zeloko


C'est précis 12,1mm 😉

ecto1


ok merci beaucoup, maintenant j'ai compris 😏

hominien

pardon!! vous avez dit 12.1 mm je ne vois pas non! :-)

allan

Salut ! Super réalisation j'aime le mélange des essences de bois ,en ce qu'il concerne le système coulissant tu a procède comment? Rainure boufetage ? Ou un chario?

hominien

Salut!
le système est très simple, j'ai fait deux rainures dans les traverses du cadre, et j'ai collé deux languettes tous le long. Ceci limite bien les risques de déformation des pièces

allan

Dac Javou cela ma l'air suffisant, j'ai réaliser un meuble tv il y a pas longtemps et j'ai acheter des chariot a roulette chez setin cela est pas mal non plus ! Mais bon sa fait toujours un coût en plus le prochain je vais utiliser ta façon
