jacquespatry

Tréteaux d'atelier

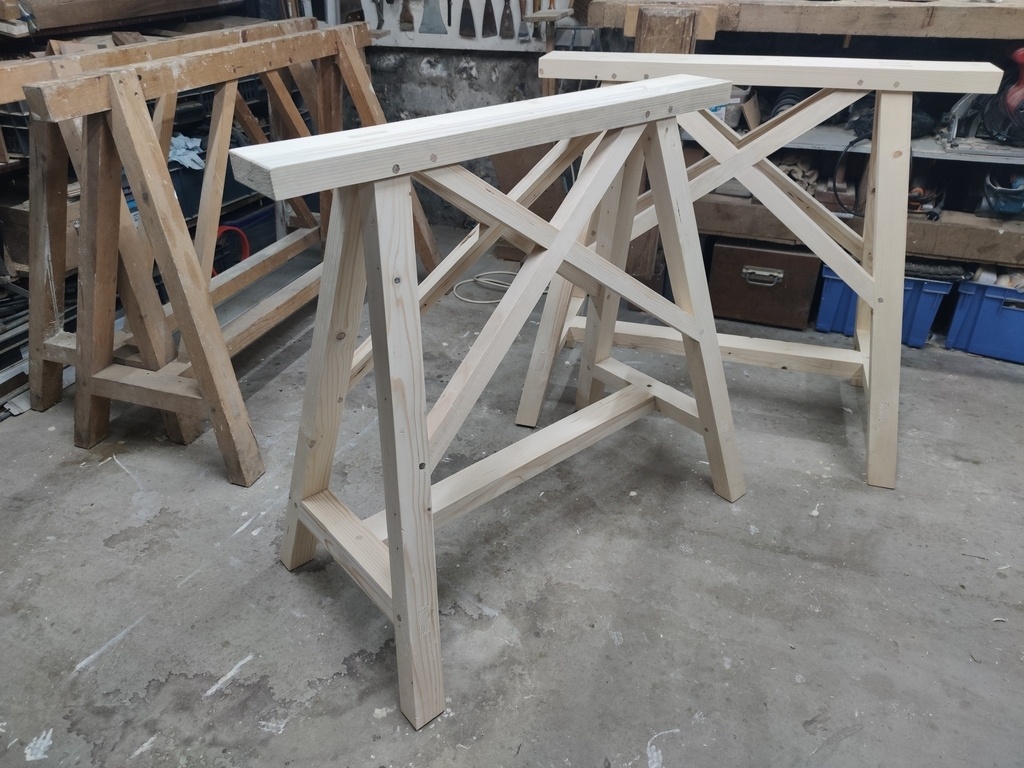

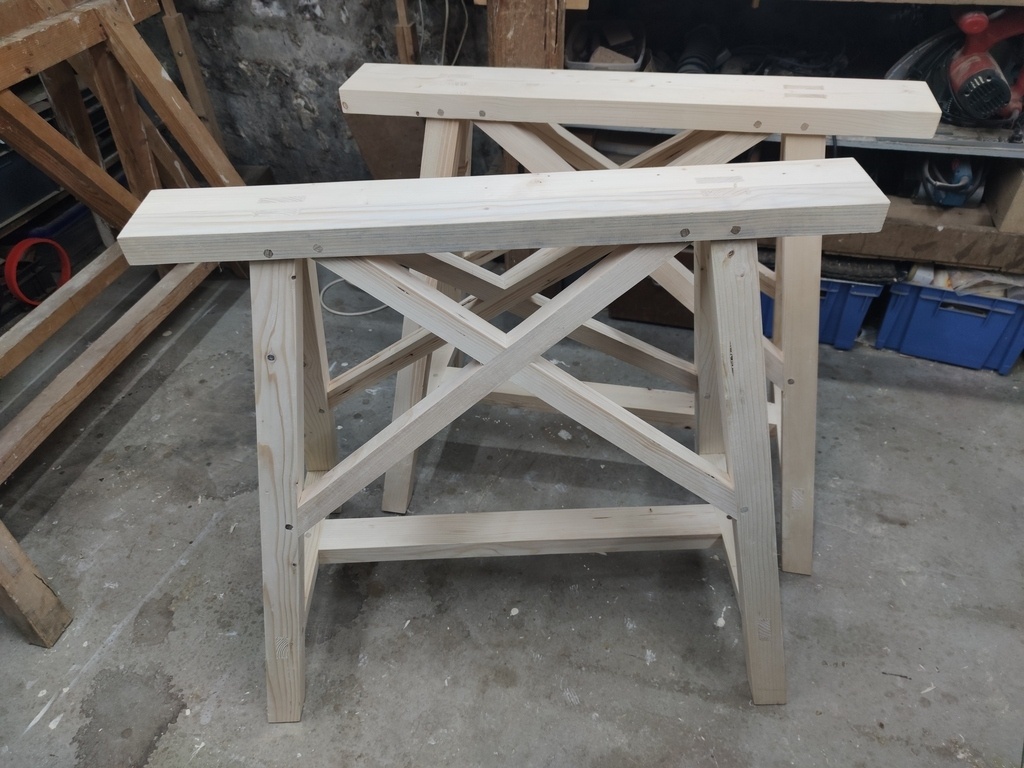

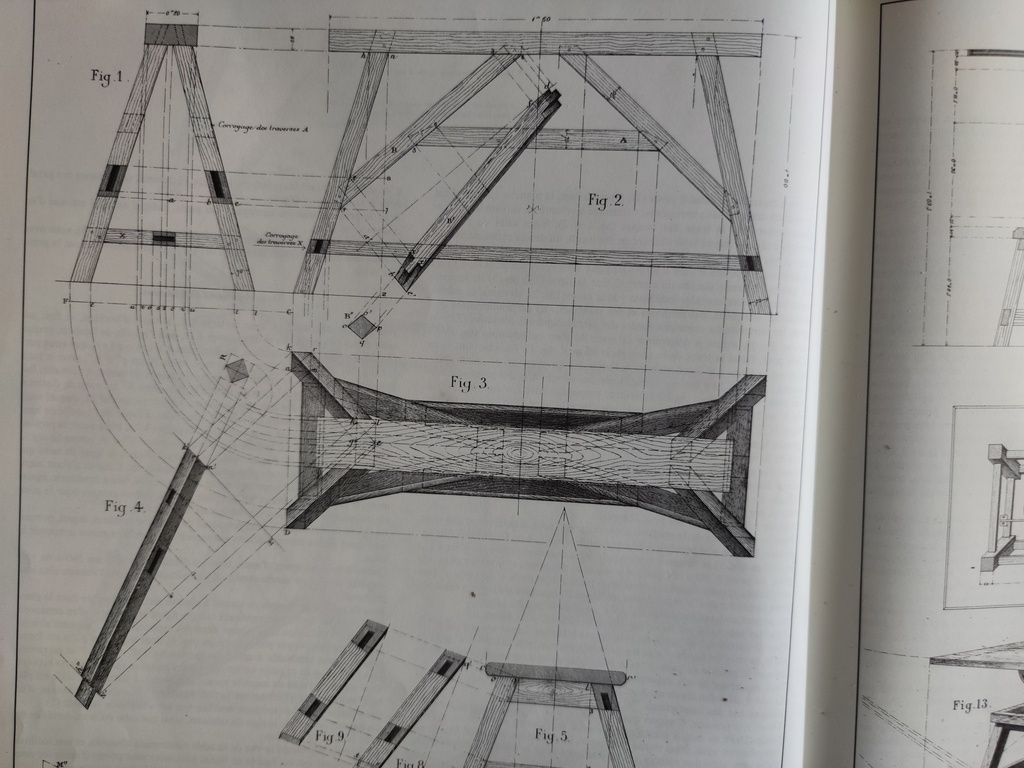

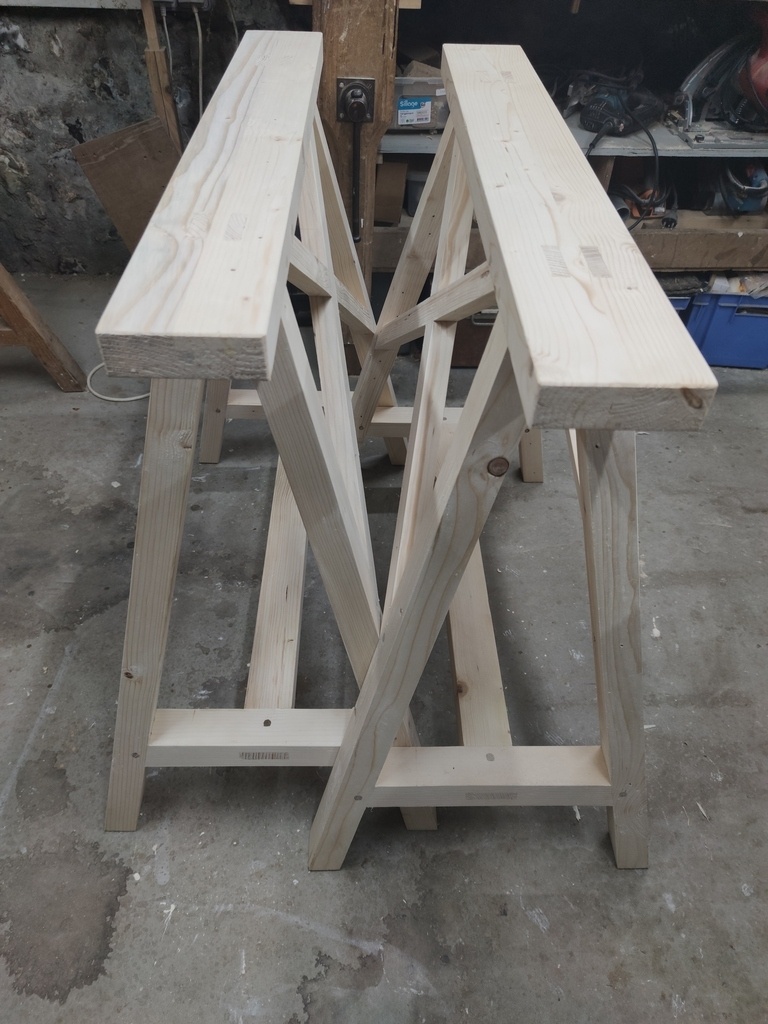

je me suis fabriqué des tréteaux avec des chevrons de récupération, en m’inspirant de ceux décrit dans L’ENSEIGNEMENT PROFESSIONNEL DU MENUISIER par LÉON JAMIN. Ils mesurent 850mm de hauteur et 900mm de longueur.

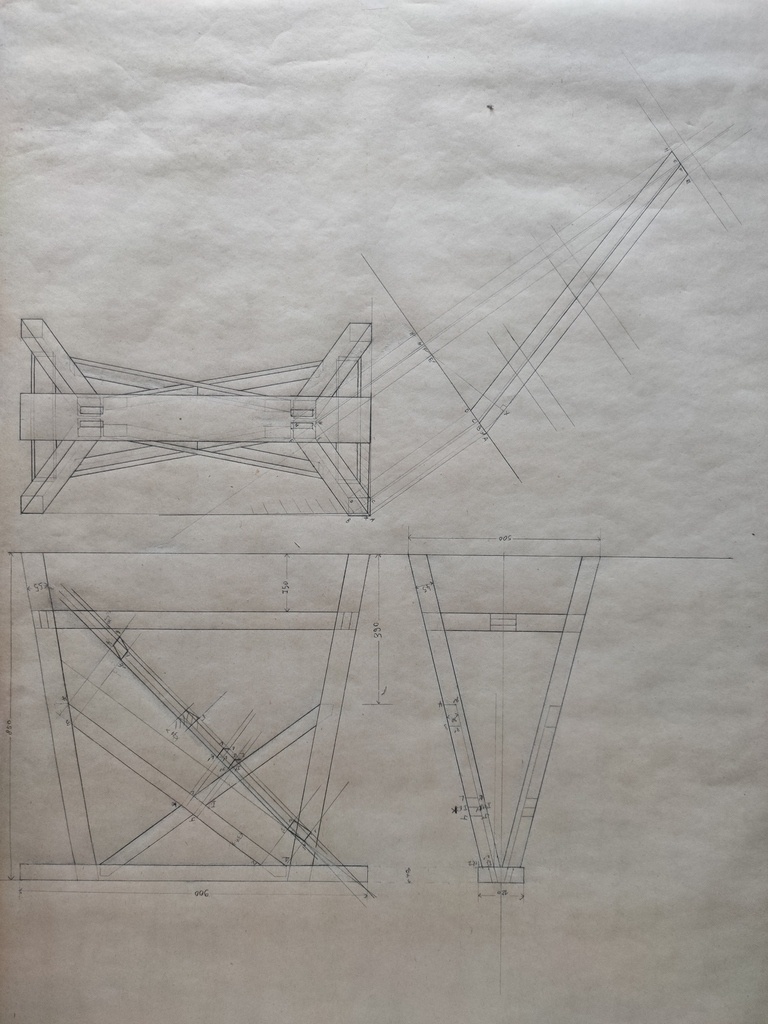

Je décris le traçage et la fabrication dans le pas à pas

Mis à jour

Publications associées


Discussions

jacquespatry  a publié la création "Tréteaux d'atelier".
il y a 10 mois
L'Ecorce du Sycomore
( Modifié )

C'est du lourd!
Et avec des coupes parfaitement réalisé, beau travail!

jacquespatry

merci

Niouniou
( Modifié )

jacquespatry +1, belles coupes, beaux ajustements!
Ils manquent quelques renforts pour arriver au Mazerolle!😁

Je reste humble, les miens ne sont que l'initiation au Trait!

jacquespatry

merci, oui j'aurais pu compliqué l'affaire!! tu fera plus compliqué la prochaine fois, il n'y as pas de but, il n'y as que le chemin

L'Ecorce du Sycomore
( Modifié )

😵 Niouniou La suée au moment du collage!

jacquespatry

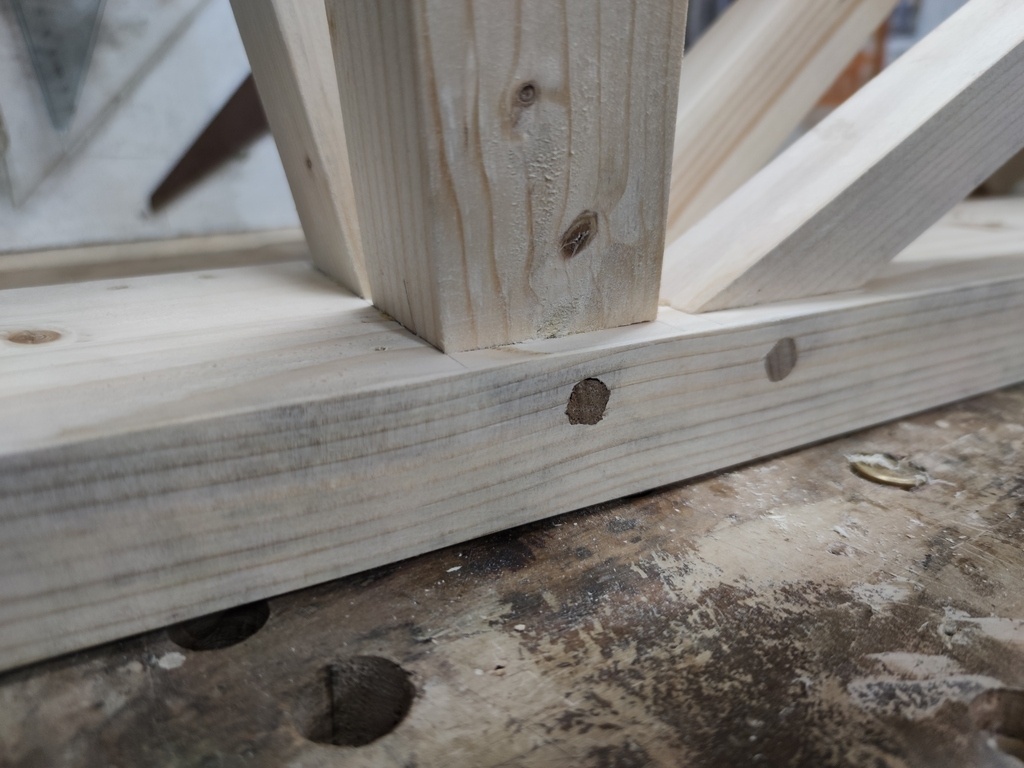

pas de collage, chevillés à tire

Niouniou
( Modifié )

jacquespatry j'allais le dire, c'est un travail de charpentier et non de "vulgaire" pot à colle !! ;O)
Je ne suis pas charpentier, je précise !!

jacquespatry
( Modifié )

Niouniou non, c'est de l’arêtier de menuisier, les charpentier garde les sections d'équerre

Niouniou
( Modifié )

jacquespatry ah, ok, je ne connaissais pas cette "limite" des charpentiers

Boisbarbu

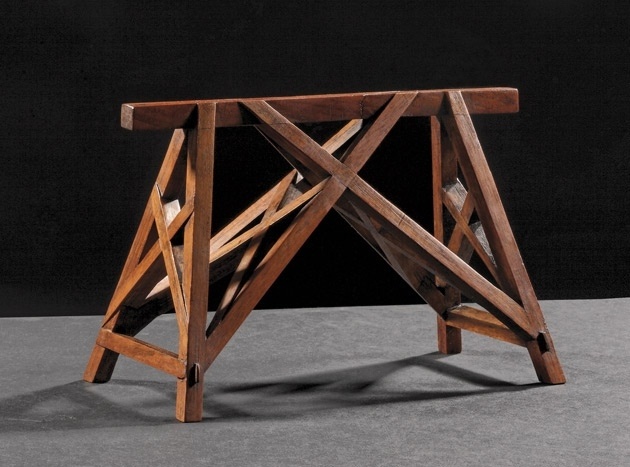

Hop, hop, hop!!
C’est uniquement parceque l’on aime faire des barbes!;)

Boisbarbu
( Modifié )

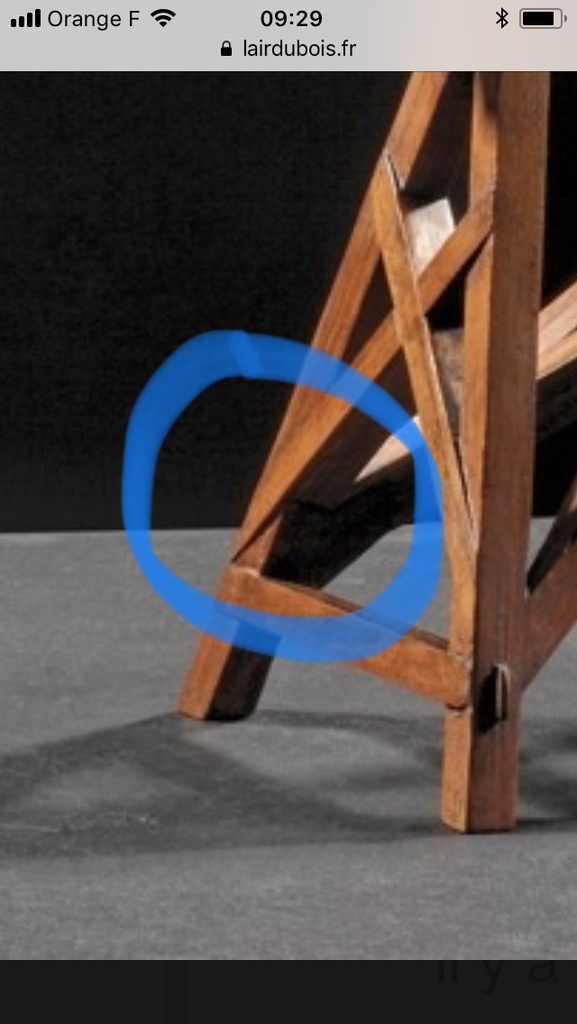

Ci-joint, exemple de barbe.

kaj
( Modifié )

Niouniou les charpentiers travaillent avec des sections prédéfinies, les menuisiers déterminent la section après traçage. La réflexion se fait en sens inverse.

jacquespatry
( Modifié )

Niouniou ce n'est pas une limite, c'est une façon de faire différente, lié aux destinations des ouvrages. pour le cas de ces tréteaux, un charpentier peut les faire les mêmes en gardant les sections d'équerre

Niouniou
( Modifié )

Merci kaj et jacquespatry !

kaj
( Modifié )

Niouniou les charpentiers pensent en premier à la résistance et gardent la section au maximum.

sylvainlefrancomtois
( Modifié )
sylvainlefrancomtois
( Modifié )

super boulot en plus d'un super exercice !!

jacquespatry

merci,ils m'ont rafraîchi la mémoire

J62

Super costauds!

OPinacle
( Modifié )

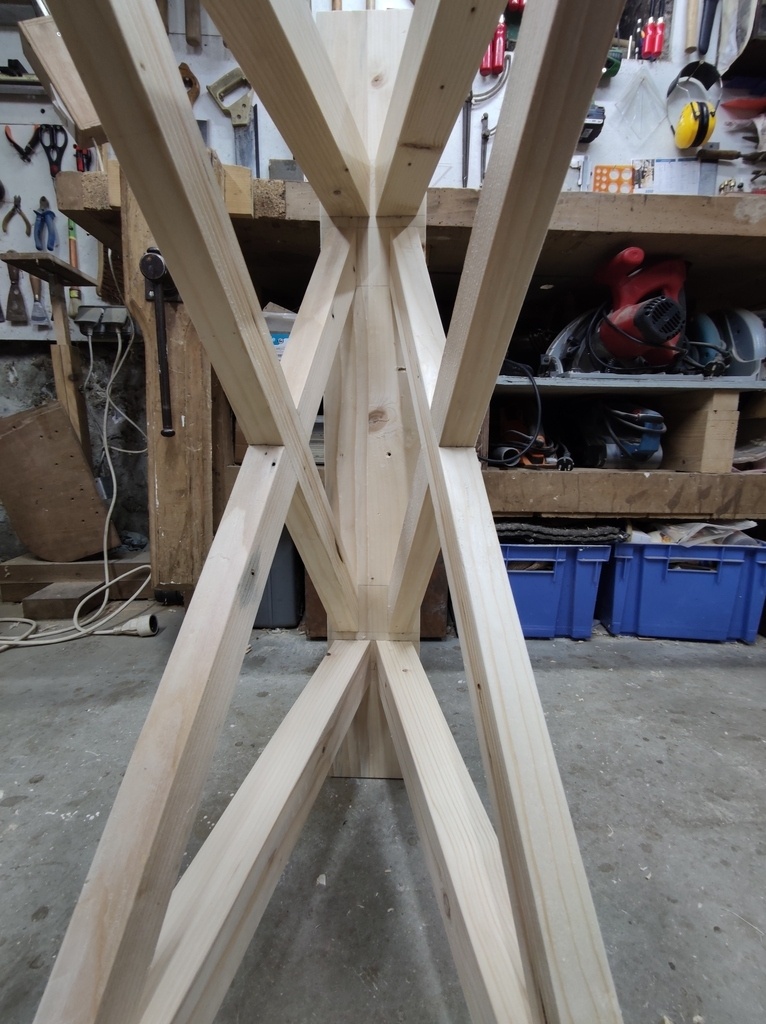

Y'a une raison à ce que l'épure des croix ne descendent pas jusqu'au niveau de la traverse basse ? Ca serait plus costaud non ? 🤓 (même si ça doit déjà bien l'être)

jacquespatry

c'est pour les rapprocher l'un de l'autre, et c'est déjà très solide

OPinacle
( Modifié )

jacquespatry ok merci, la voila la raison particulière, je ne doute pas de leur solidité !

spitiboum

les croix servent surtout a maintenir l'équerrage

Boisbarbu
( Modifié )

Superbe! Avec un pas à pas qui plus est!
Merci!
Tu dis t’être inspiré du livre de Léon Jamin, pour quel raison as-tu opté pour une croix de st andré plutôt que les deux lien et la traverse? (esthétiquement je préfere la croix évidement!)

jacquespatry

parce qu'ils sont moins long, du coup, les deux liens étaient très court et esthétiquement pas terrible

Oak
( Modifié )

J'adore. C'est pragmatique et beau.

jacquespatry

merci

fred01

c est du costaud !!

Tigerteam

Super boulot!
La qualité des assemblages est impressionnante.
