Meuble de séparation entrée/salon

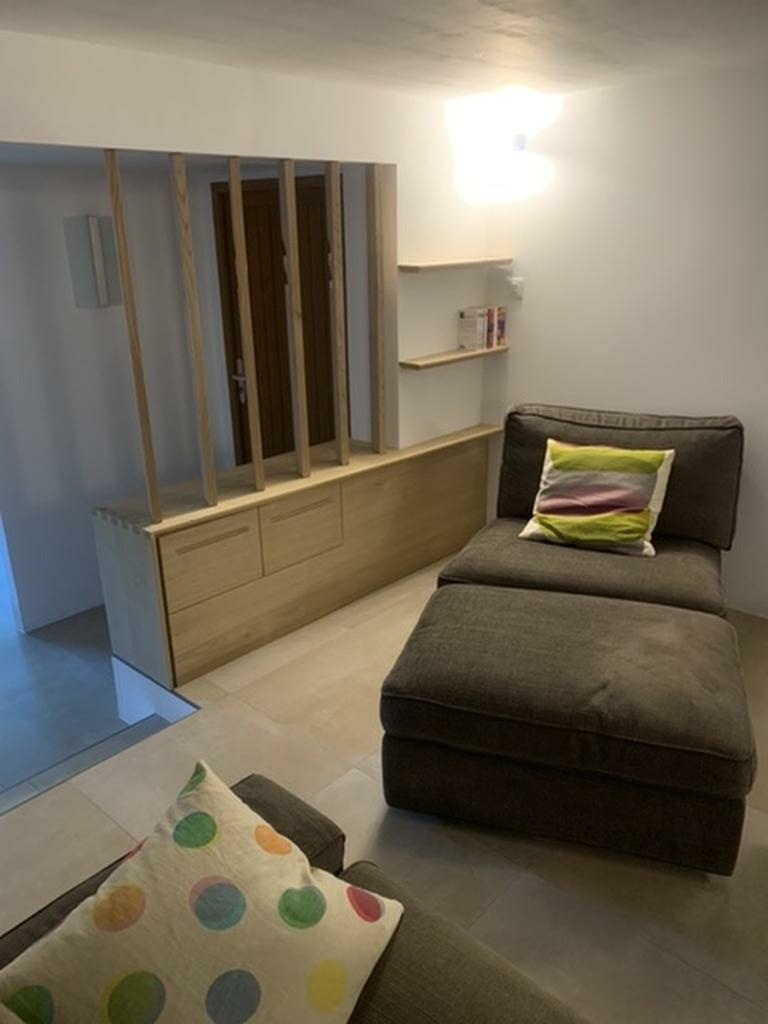

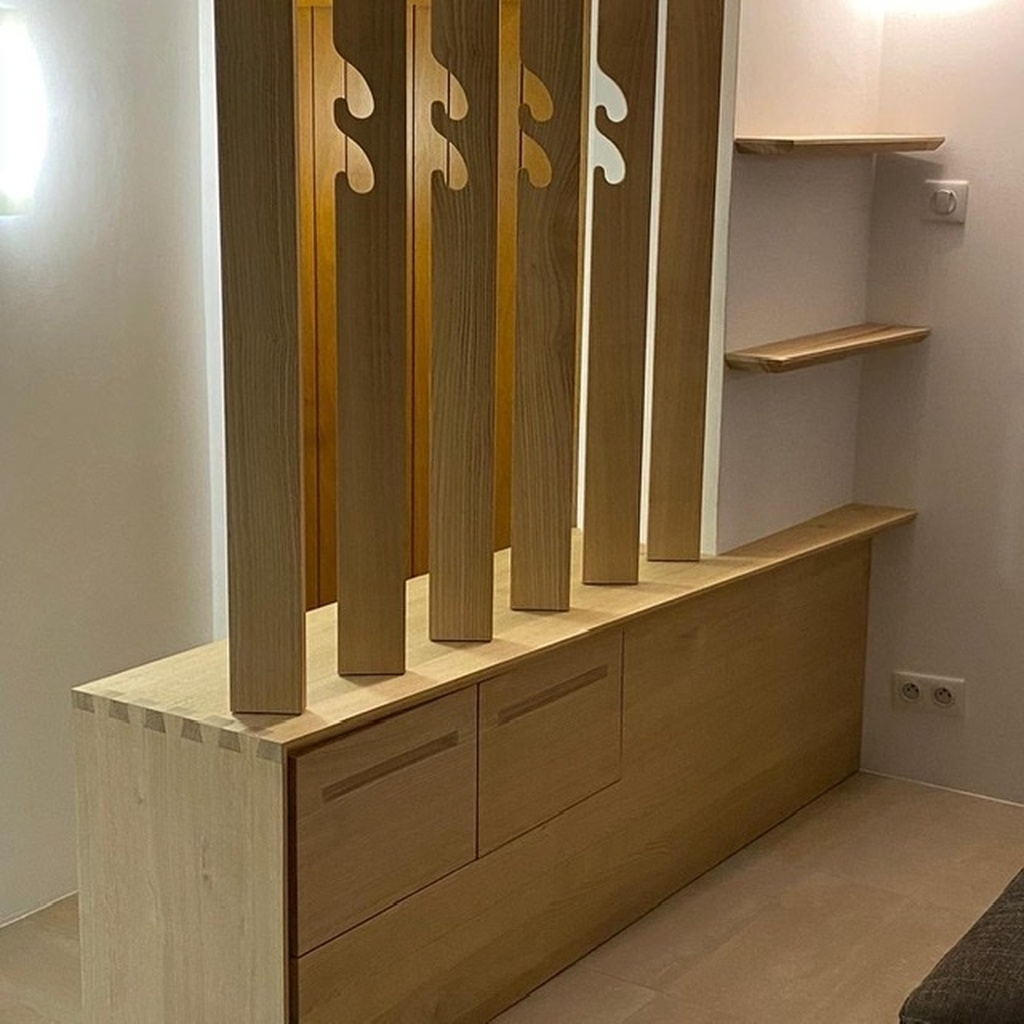

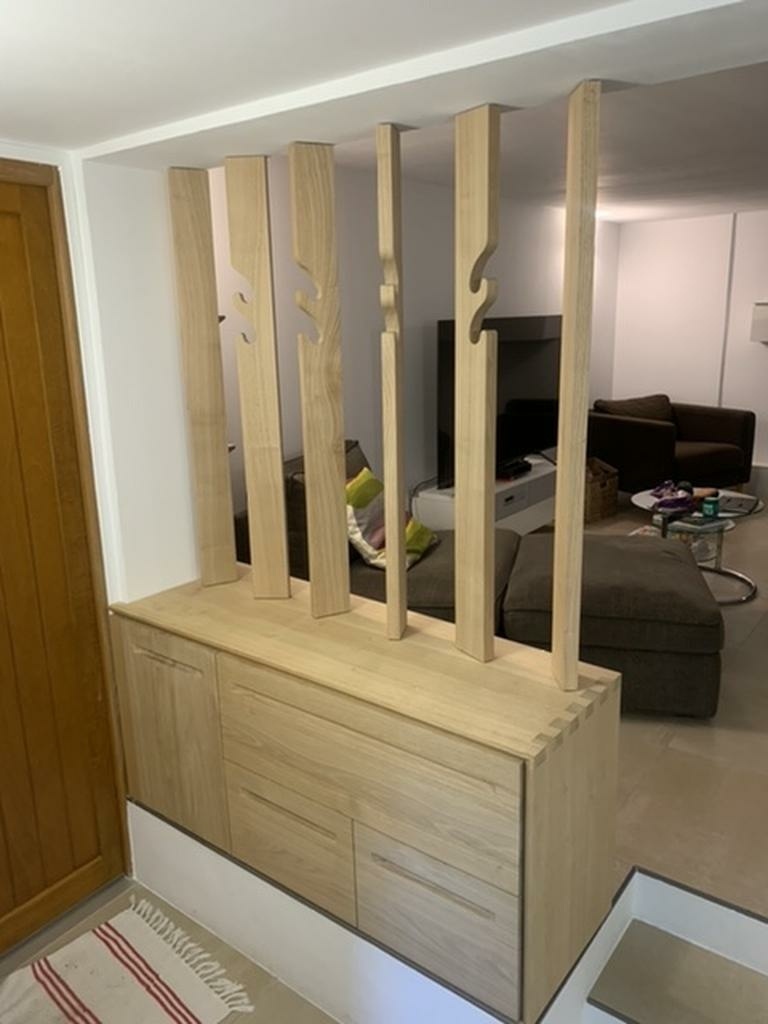

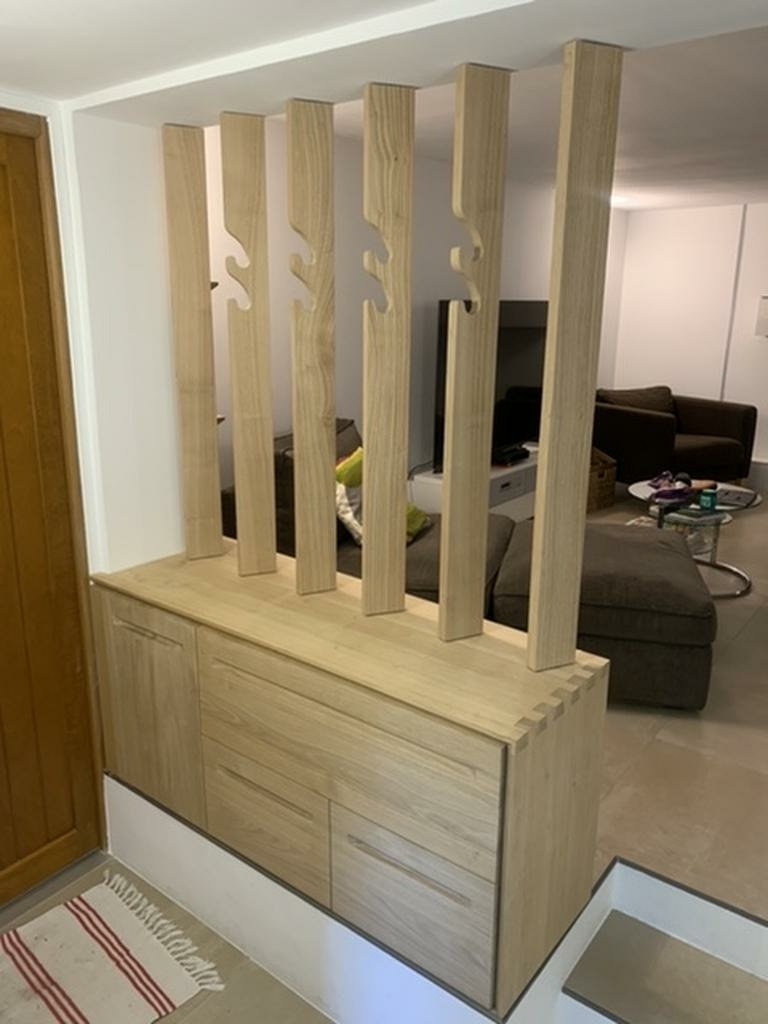

Je vous présente ici un projet qui a mis de longs mois à sortir de mon atelier, mais quelle immense fierté que de le voir enfin en place.

Quelques défis techniques, notamment pour l’usinage des poignées qui sont creusées en partie supérieure et la mise en place des claustrât avec un petit système de ressorts en partie supérieure, pour pouvoir les positionner et les extraire au besoin.

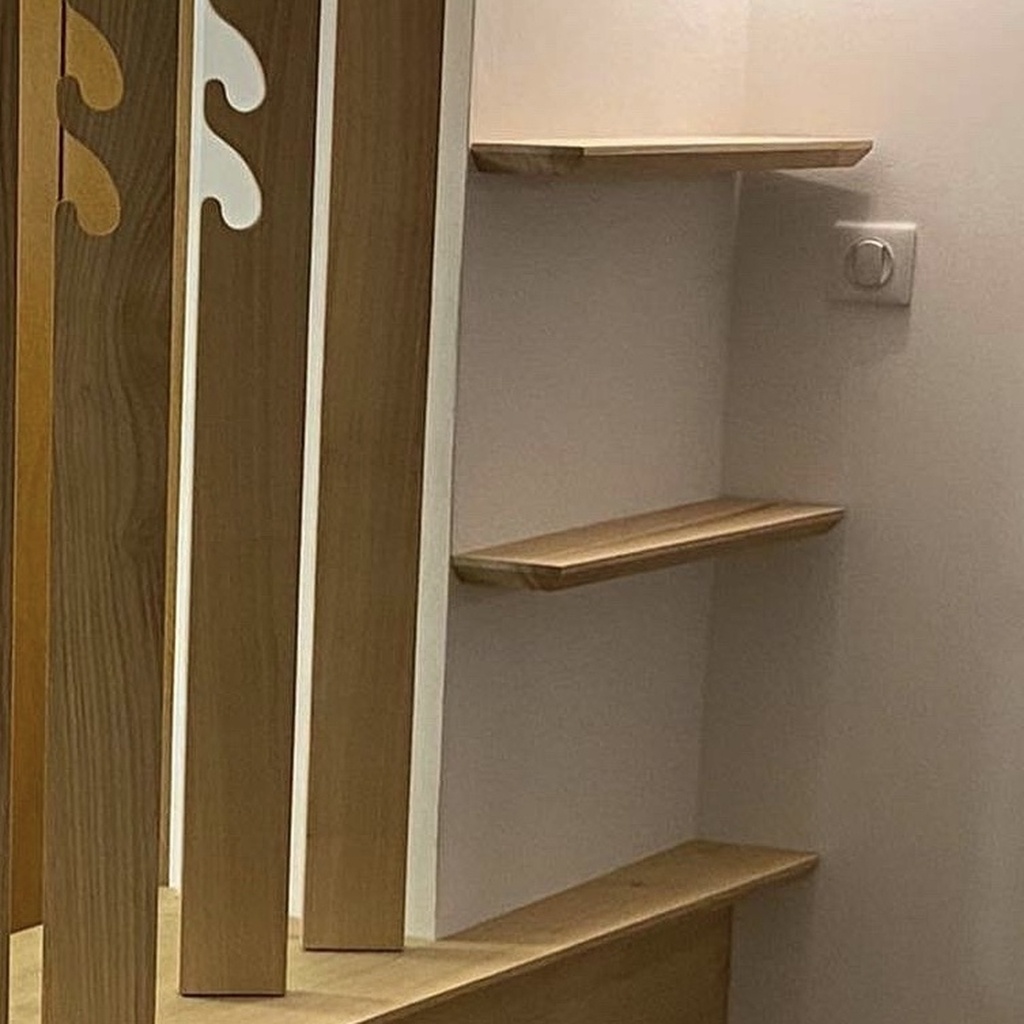

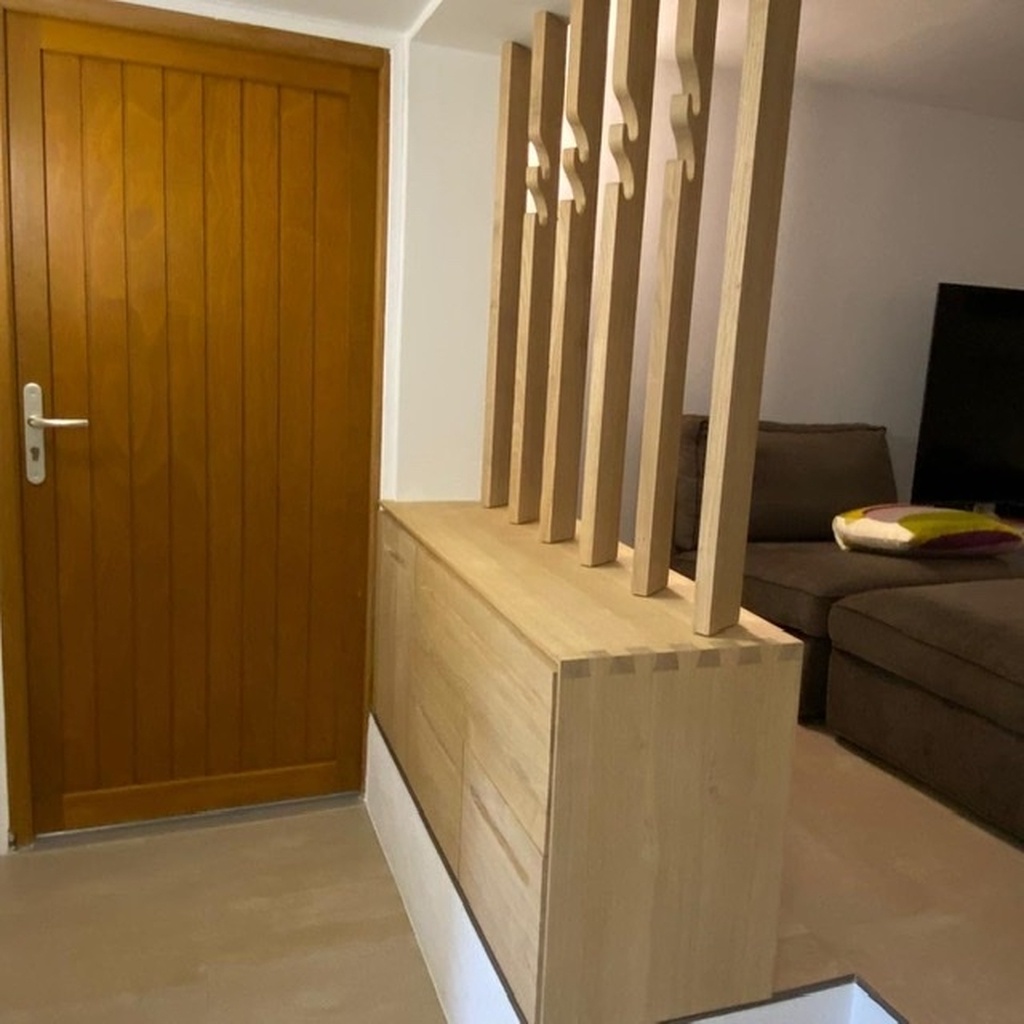

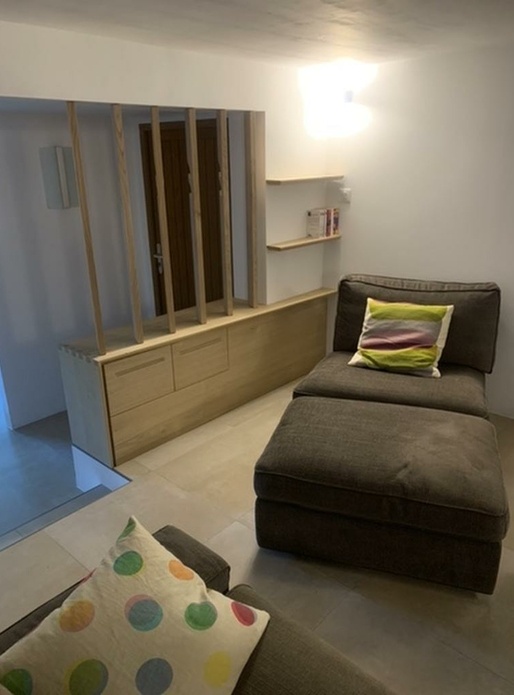

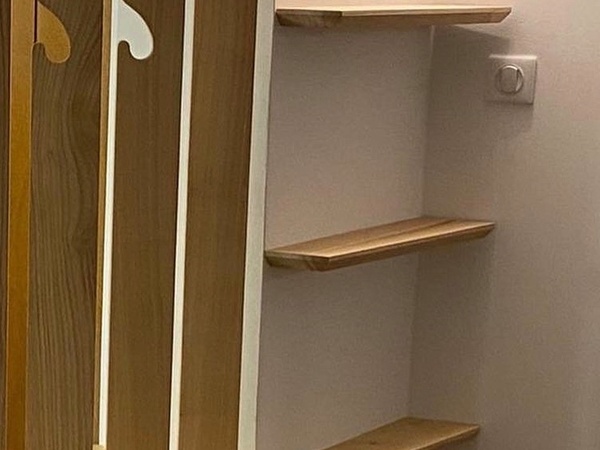

Le détail qui achève complètement le projet sont les deux tablettes qui viennent se superposer à l’angle du mur. Quand je les ai vu là, mon projet était vraiment à sa place dans son nouveau chez lui.


Discussions

Tulipier77  a publié la création "Meuble de séparation entrée/salon".
il y a 1 an
fred01
( Modifié )

très jolie bravo comment tu as fixer té étagères au mur ?

Tulipier77

Merci.
Pour les étagères, ce sont des fixations invisibles en T.

fred01

ok merci fixation en t ? si tu as une photo sa m aiderai . tu peux mettre du poids ?

Tulipier77
( Modifié )

Voici le lien chez LM.
Fixation invisible
Supporte 20kg en mur plein et 10 sur placo

fred01

merci beaucoup je l ai en favoris

Boris Beaulant
( Modifié )

C'est chouette, tu peux l'avoir cette fierté de le voir sortir de ton atelier.
J'aime beaucoup l'idée d'ajustement de l'orientation de la partie claustra.

Tulipier77

Merci Boris 🙂

Herlem
( Modifié )

Très beau !
Pour les poignées, comment est-ce que tu as fais pour la prise des doigts ?

Tulipier77

Pour être tout à fait honnête, je me suis fait c… 😓

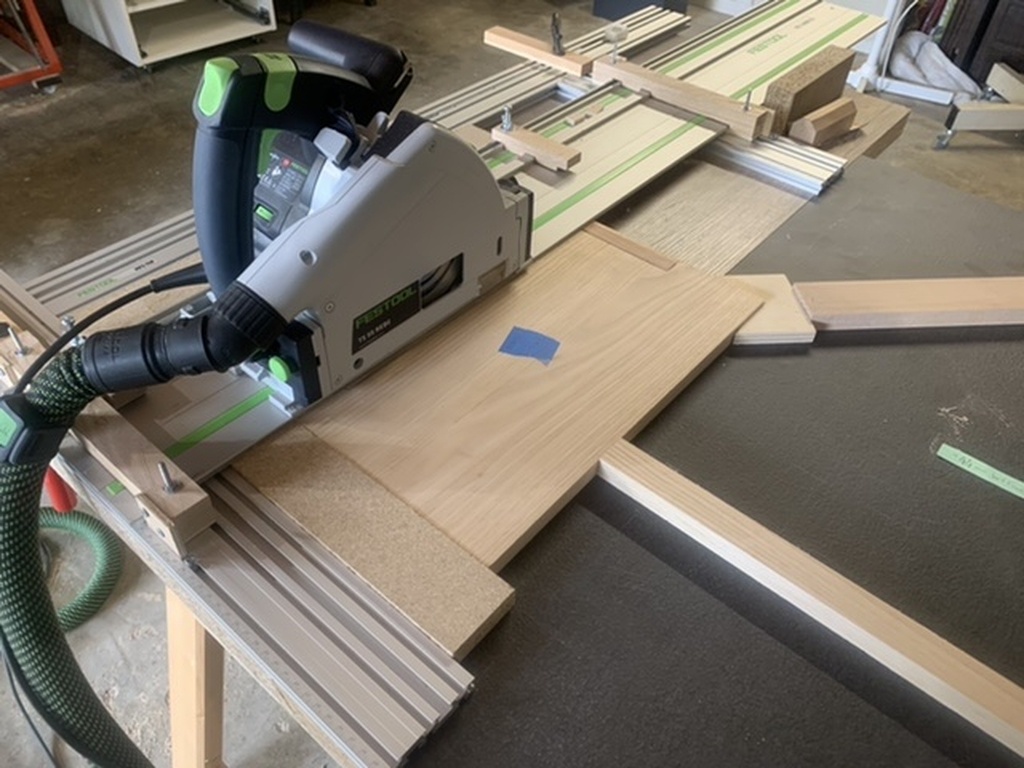

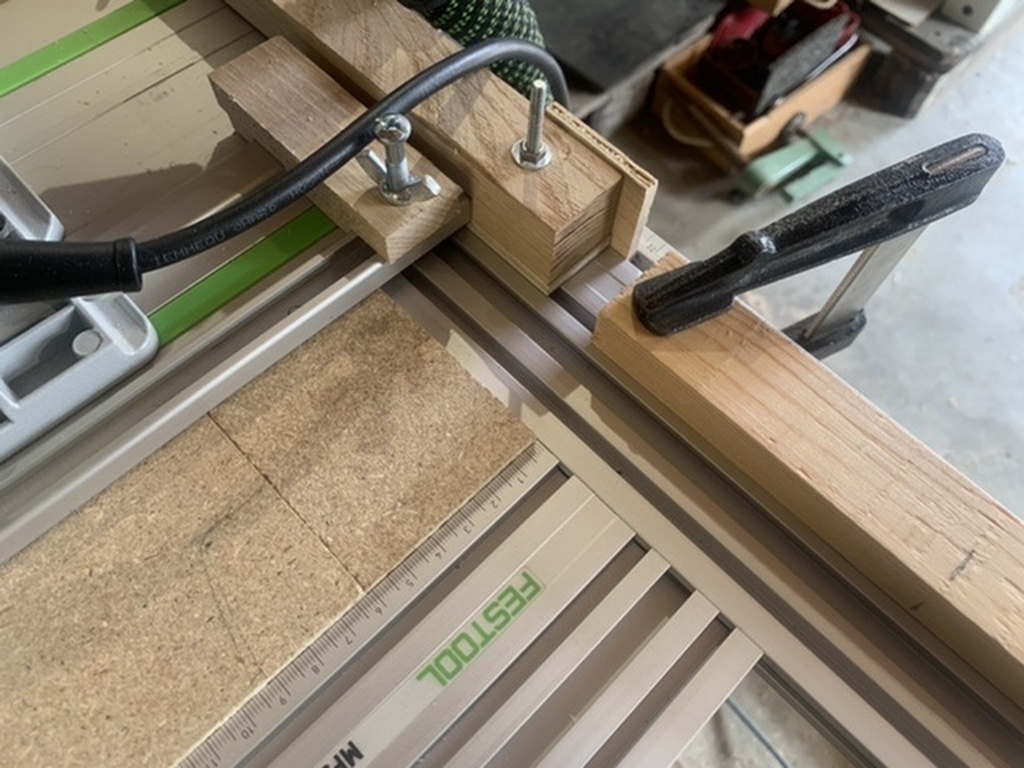

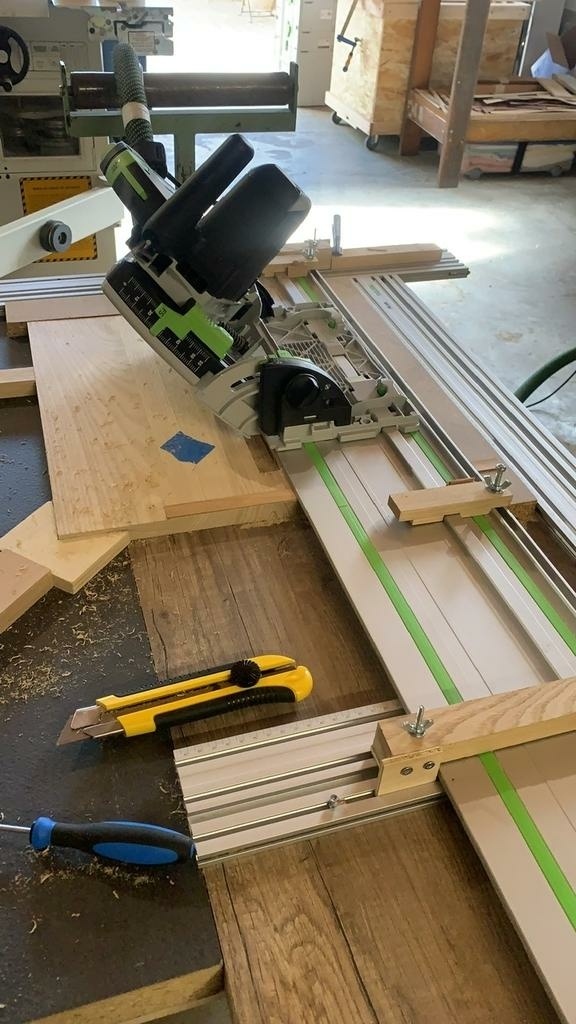

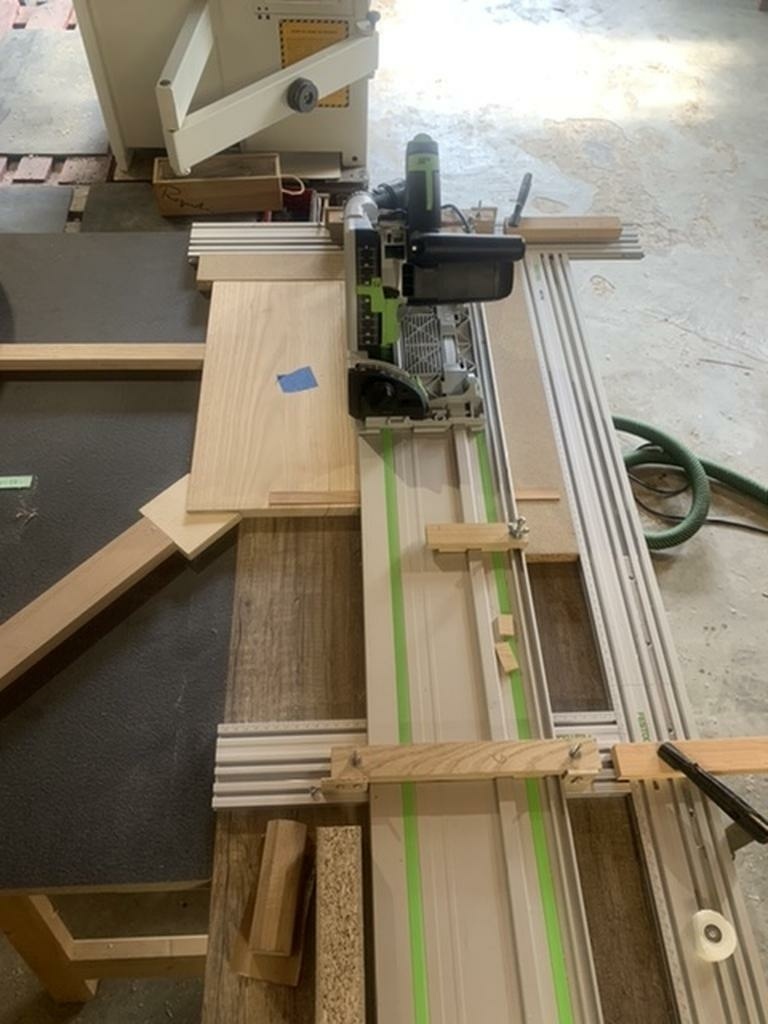

J’ai fabriqué un gabarit à l’aide de mon guide de scie plongeante et de rails fps plus une bidouille « made in mon atelier » pour que le tour coulisse. Je joins une photo du montage.

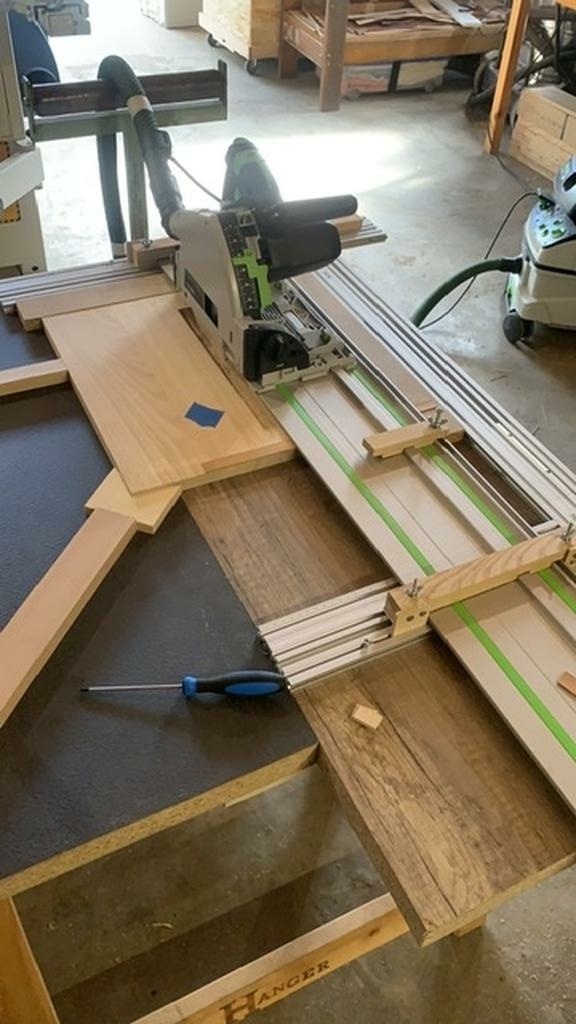

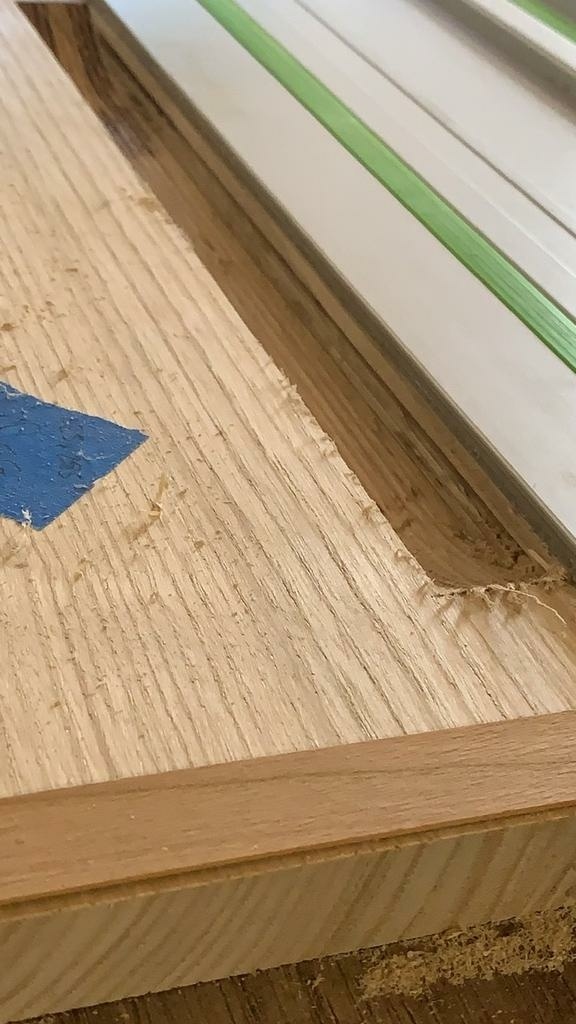

J’ai d’abord usiné le fond en passe successives puis j’ai incliné la scie à 45° pour faire la prise de doigts. (les « gros » doigts de mon beau-frère m’ont servis de mesure pour m’assurer une bonne prise) puis j’ai disposé une cale de 5mm de butée à l’arrière de mon montage pour créer un décalage et ne pas couper tout de suite à fleur de mon premier usinage (j’espère que c’est clair 🤔)
Mais les photos valent 1000 mots. 😋

Tulipier77

Petit complément 😅

Herlem

A oui je comprend. Fallait pas que les butées bougent.
Merci

LatelierdeFab
( Modifié )

Vraiment très jolie, comme tu dis il trouve parfaitement sa place dans cette entrée. Et tout pareil que Boris tu peux être très fier de ce projet il est bien pensé et réalisé.
Pourrais tu nous en dire plus sur ton système de pivotement et sur la realisation de ton systeme de poignées

Tulipier77

Merci pour cet encourageant commentaire 🙂🙏
Pour les poignées, la réponse et les photos sont au dessus.

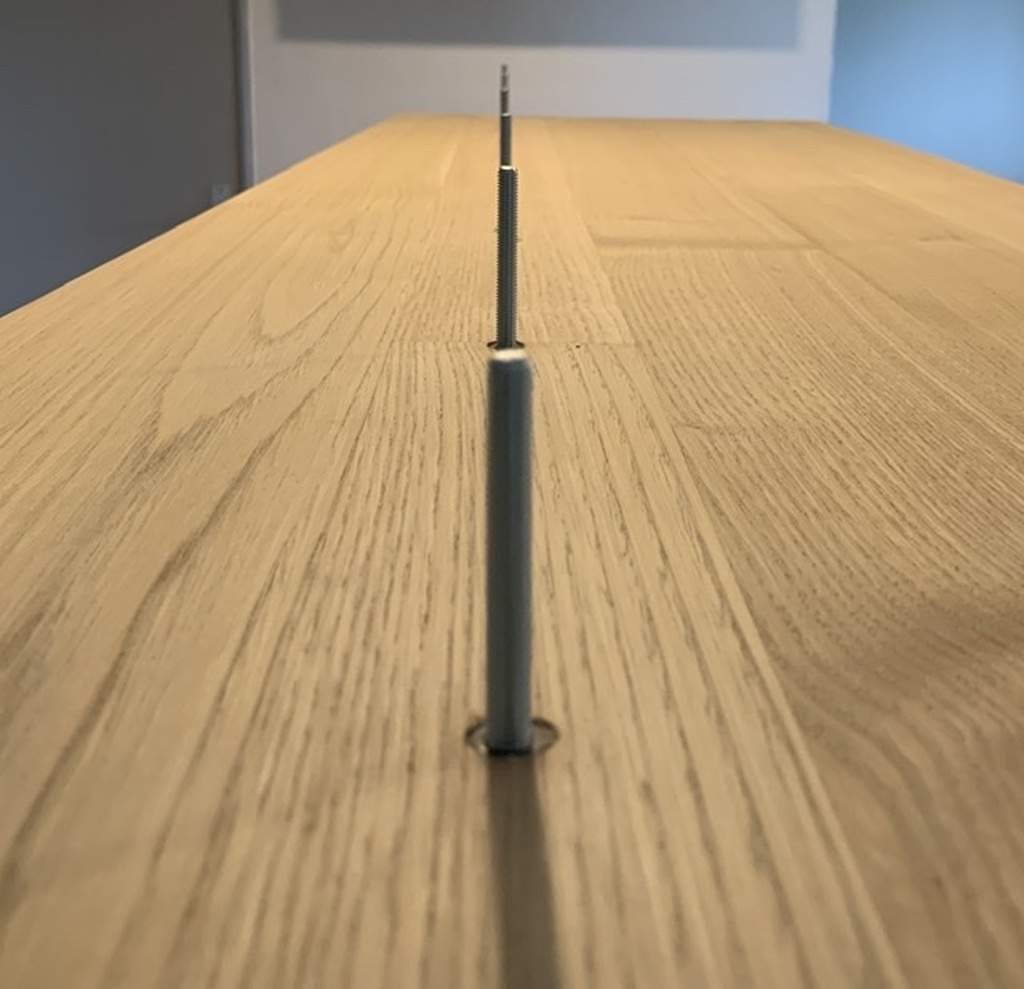

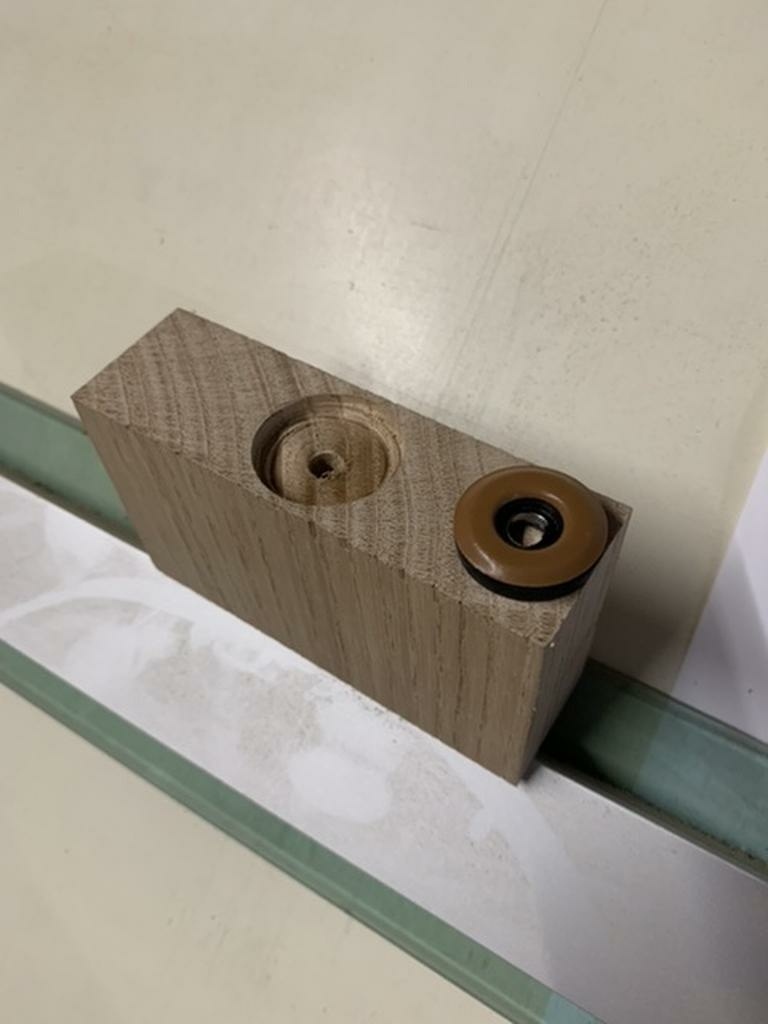

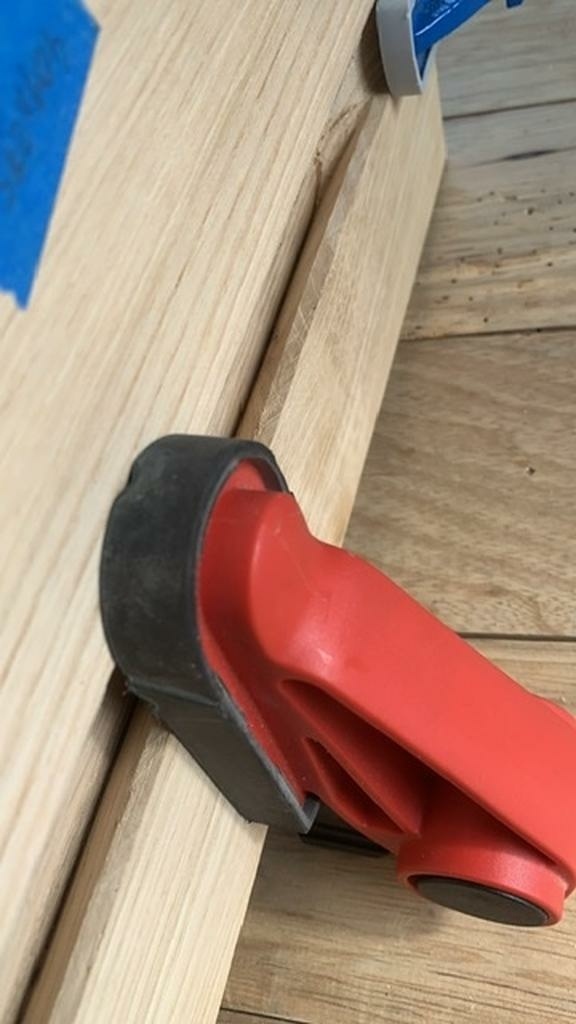

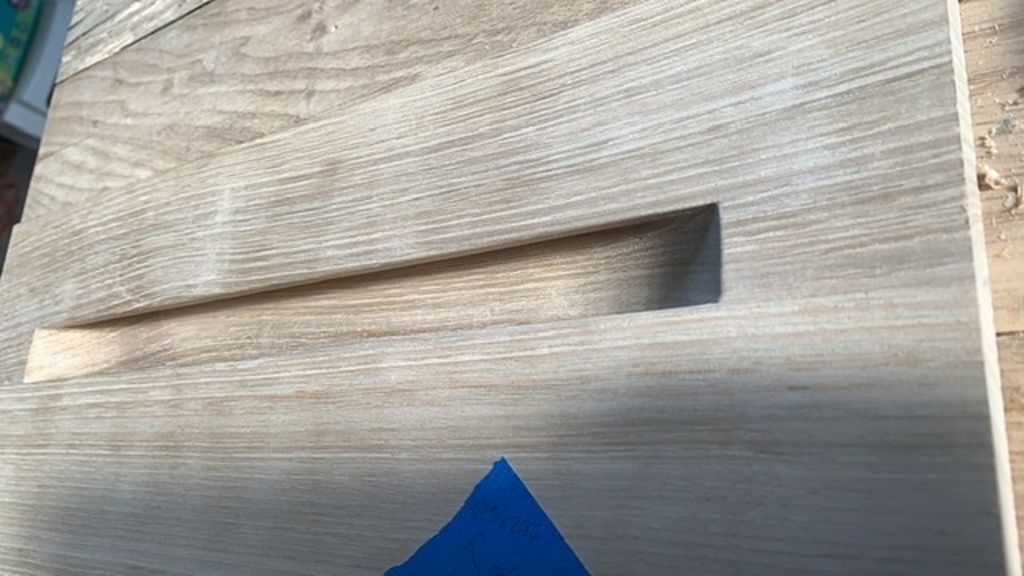

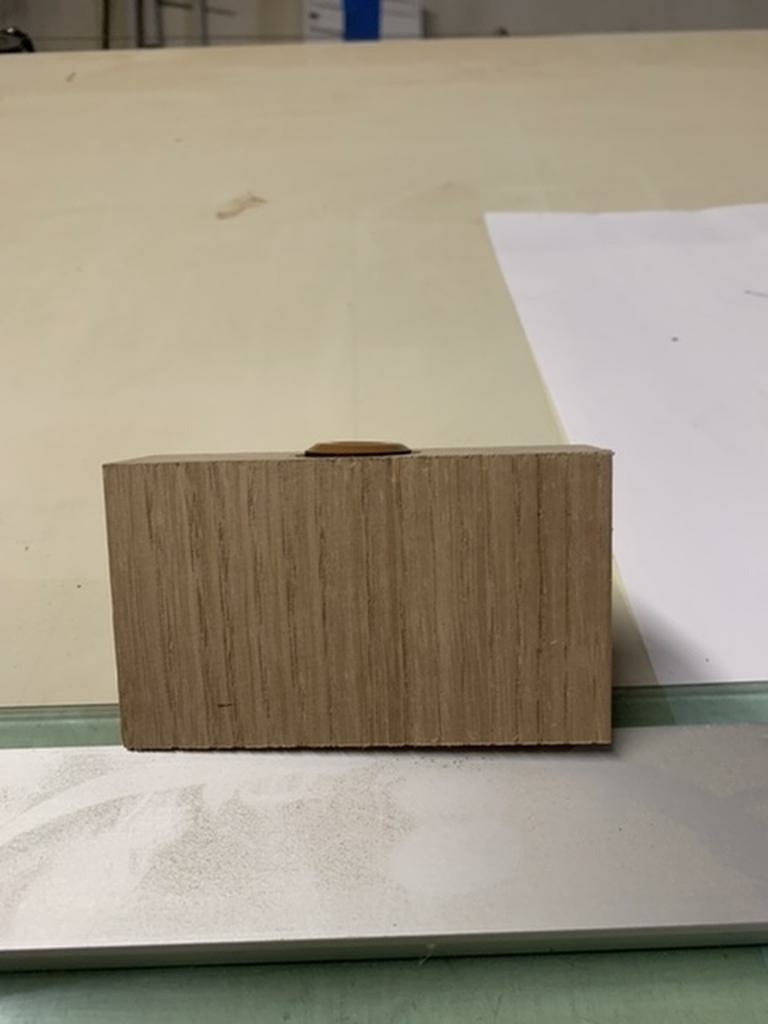

Pour le pivotement, j’ai commencé par insérer des boulons sur le plateau (photo 1). Ensuite sur les claustras, j’ai usiné un logement pour y placer un patin en Téflon déjà percé en son centre (photos 2 et 3, mon prototype d’essai).
Pour le haut, j’ai dû sacrifier quelques stylos publicitaires pour en récupérer les ressorts.

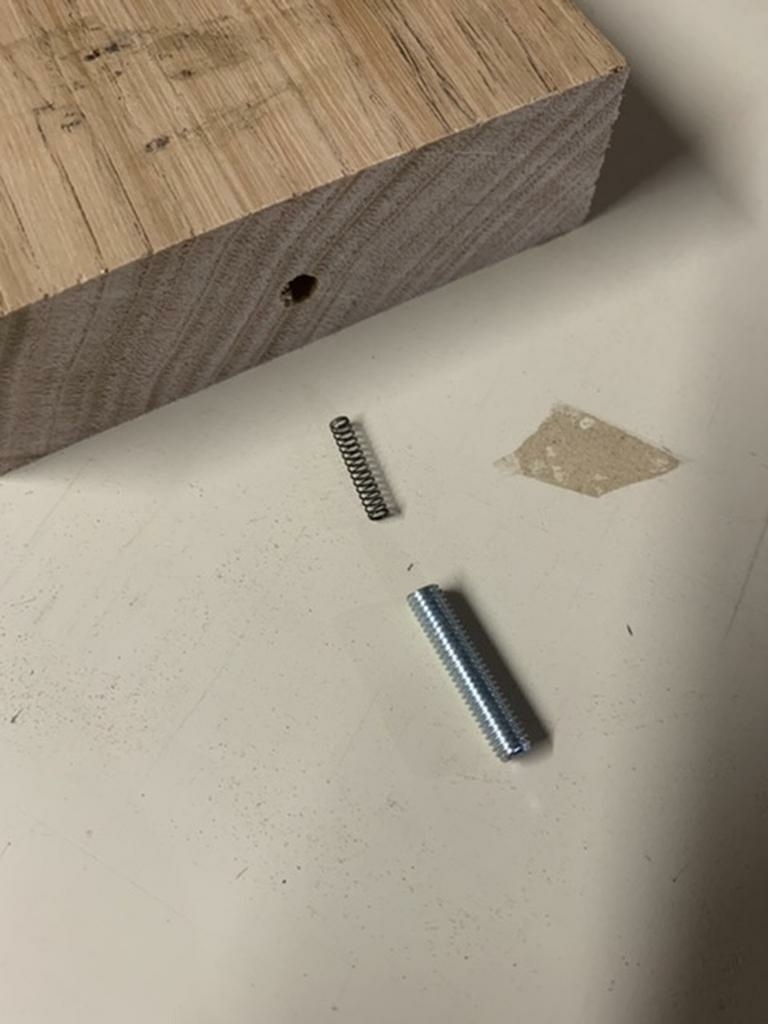

Insérés dans un parcage avec un bout de tige filetée, je pouvais alors les repousser vers le bas lorsque je les ai positionnés sur le meuble et glissés sous la poutre. Et si un jour il est nécessaire de les retirer, à l’aide de 2 couteaux, on abaisse petit à petit le petit bout de tige filetée. (photo 4 un ressort exemple, mais plus petit que ceux que j’ai utilisé)

Ai-je été clair?

MathKR

Mais t'as quand même dû fixer un truc au plafond pour les guider, non ?

Tulipier77

J’ai ajusté l’emplacement des trous au laser et j’ai percé avec une mèche du diamètre des tiges filetées (ici du ø6) en priant très fort de ne pas dévier 😥
Au départ je pensait y mettre des chevilles mais l’essai sans s’est montré concluant.

Pabaille
( Modifié )

Tulipier77 Oui tu as été clair et merci des explications ! C'est super ingénieux.

Tulipier77
( Modifié )

Pabaille merci 😊

niconathy
( Modifié )

Très zoli !!!
Les claustras font office de porte manteaux?

Tulipier77

Merci.
Oui pour les porte manteaux. J’espère qu’ils ne seront pas trop bas 😵

MathKR

C'est malin et élégant !

Tulipier77

Merci. Comme la maison est en bord de mer, j’ai essayé de de reproduire des vagues 🌊😋

Pabaille
( Modifié )

Super boulot ! Peux-tu détailler ton système avec les ressorts ?

Tulipier77
( Modifié )

Merci 😋
J’ai ajouté une description pour le système de ressorts et des photos dans la réponse de LatelierdeFab

Pabaille
( Modifié )

Tulipier77 merci pour ces précisions et c’est vraiment très ingénieux. J’aime beaucoup ces astuces. Une fois installés, les claustras restent rigide ou ça bouge un peu ?

Tulipier77

Comme mes perçages en partie basse sont un peu biaises, ça rigidifie l’ensemble. Donc ça tourne quand on le demande, mais ça ne brame pas 😅

DELLAS
( Modifié )

J'adore c'est tout à fait ce qu'il me faut... vous prenez des commandes ? Admirative par l'ingéniosité 🤩

Tulipier77

Merci 🙏
Je prend les commandes, mais j’ai un délai de fou 😓
Si vous n’êtes pas dans l’urgence, ce sera avec grand plaisir 🙂

MathKR

Les planches de biais pour la claustra, les porte manteaux intégrés, les tiroirs, l'assemblage. Magnifique

Tulipier77

Merci infiniment 🙏

Xavier

Bonjour

super la réalisation des poignées. rendu de l'ensemble magnifique, bravo

Tulipier77

Merci 😊
