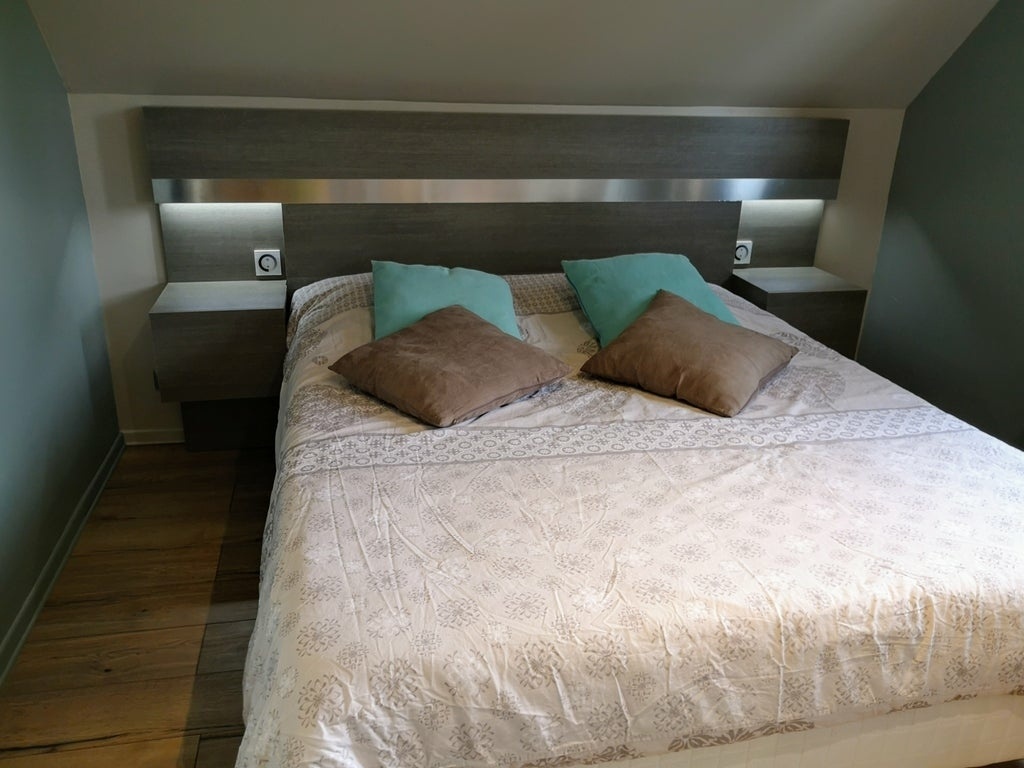

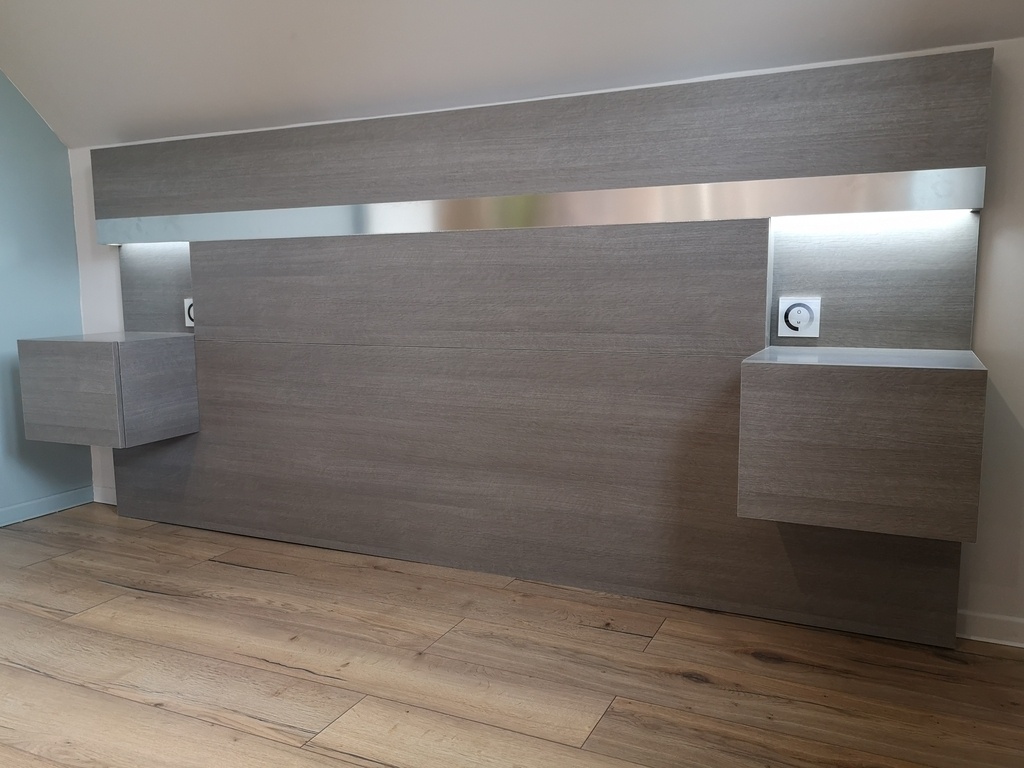

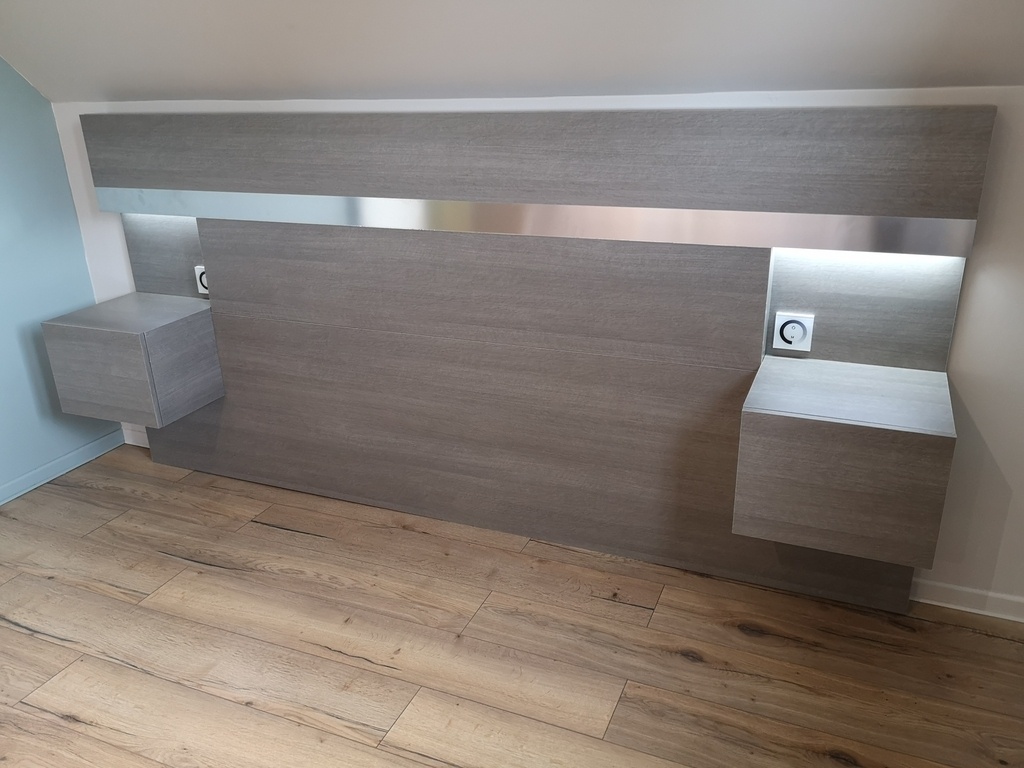

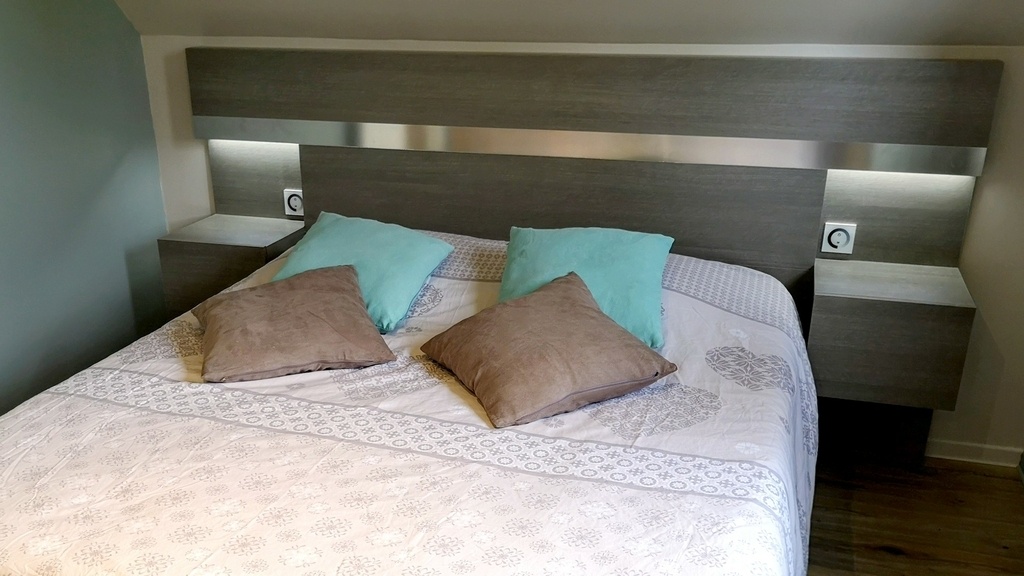

Tête de lit avec chevets et éclairage intégré


J'ai créé cette tête de lit sur mesure à la demande d'une amie qui ne voulait plus de chevets ou de câbles au sol pour faciliter le ménage.

Elle est réalisée en mélaminé, équipé de 2 chevets suspendus avec portes et prises de courant, et un système d'éclairage à LED avec variateurs tactiles.
Elle mesure 2,5m de large et 1,2m de haut, elle est adapté à un lit de 1,6m de large.

Matériaux :
• Planches de mélaminé 2,5 x 0.6 m (épaisseur 18mm)
• Bandes de champs
• Plaque d'aluminium brossé
• Charnières
• Bandeaux de LED + interrupteurs
• Prises de courant
• Colle, vis, lamelles...

Outillage utilisés :
• Scie circulaire
• Lamelleuse
• Défonceuse
• Scie à onglet
• Visseuse
• Perceuse à colonne
• Outillage à main

Coût : 200 €
• 4 panneaux de mélaminé : 103 €
• 4 bandes de champs : 25 €
• Tôle sur mesure : 11 €
• 2 interrupteurs tactiles : 19 €
• 2 prises de courant : 8 €
• Divers : 34 €

Temps passé : 30H

Le tuto complet est disponible en vidéo.

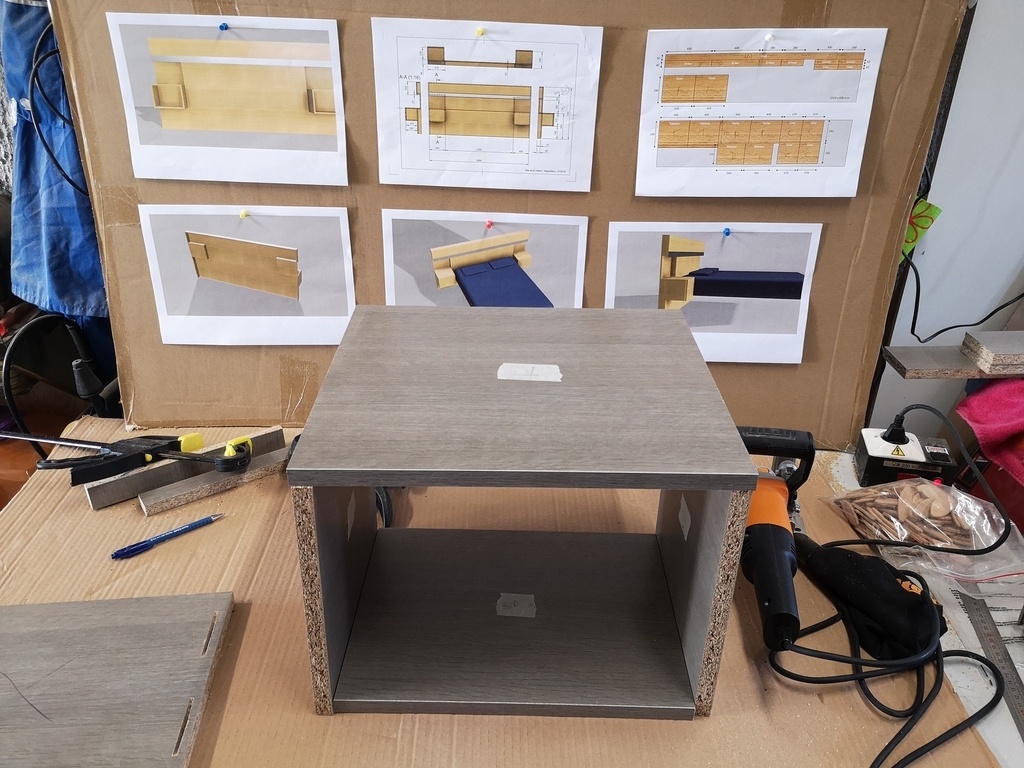

J'ai commencé par dessiner un modèle 3D pour modéliser le résultat final, à partir de là, j'ai imprimé le plan.

Au total, j'avais besoin de 4 planches de mélamine de 2,5 x 0,6 mètres (épaisseur 18 mm) et pour optimiser les coupes j'ai dessiné un plan de coupe.

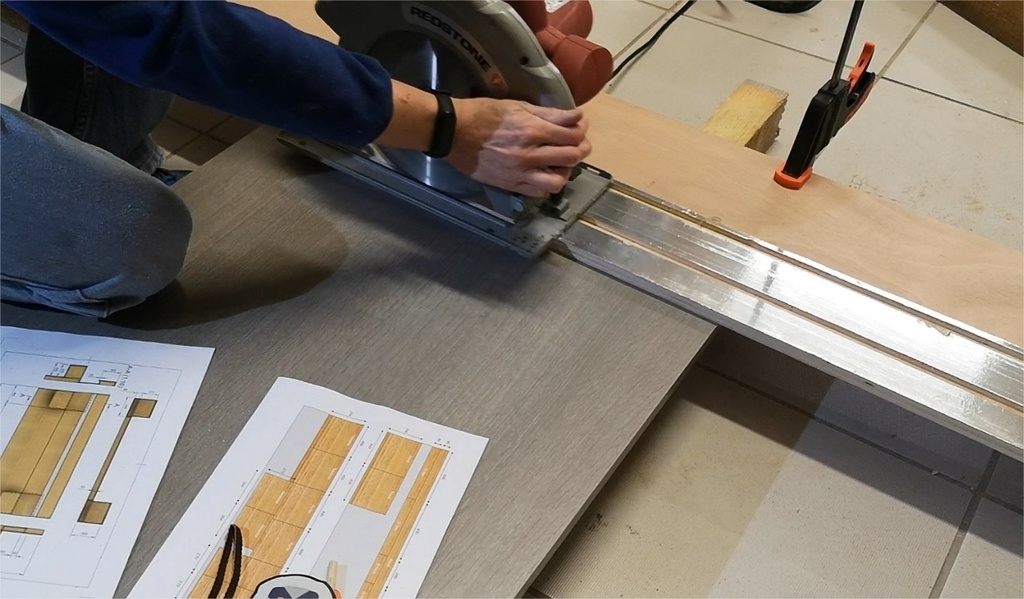

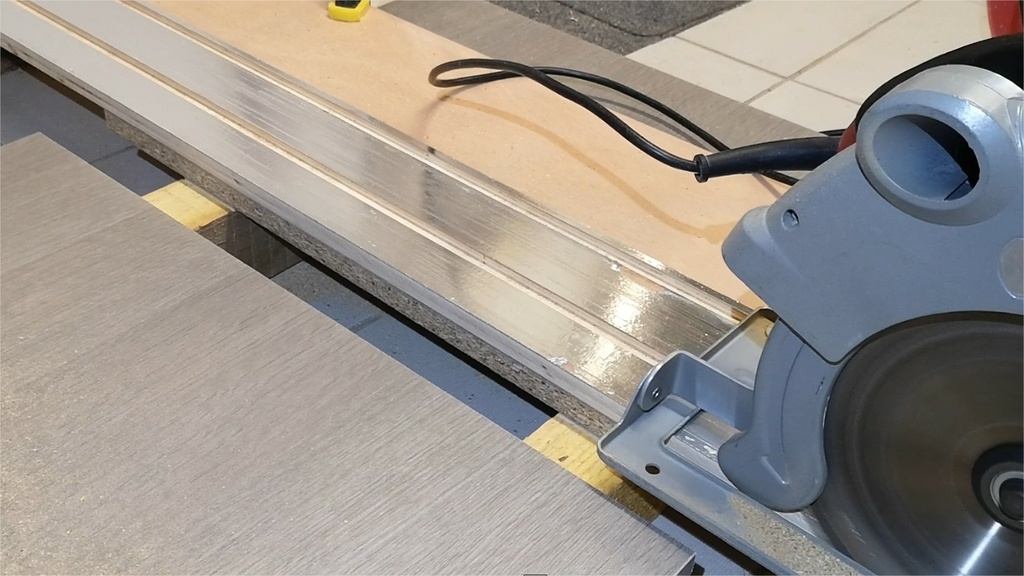

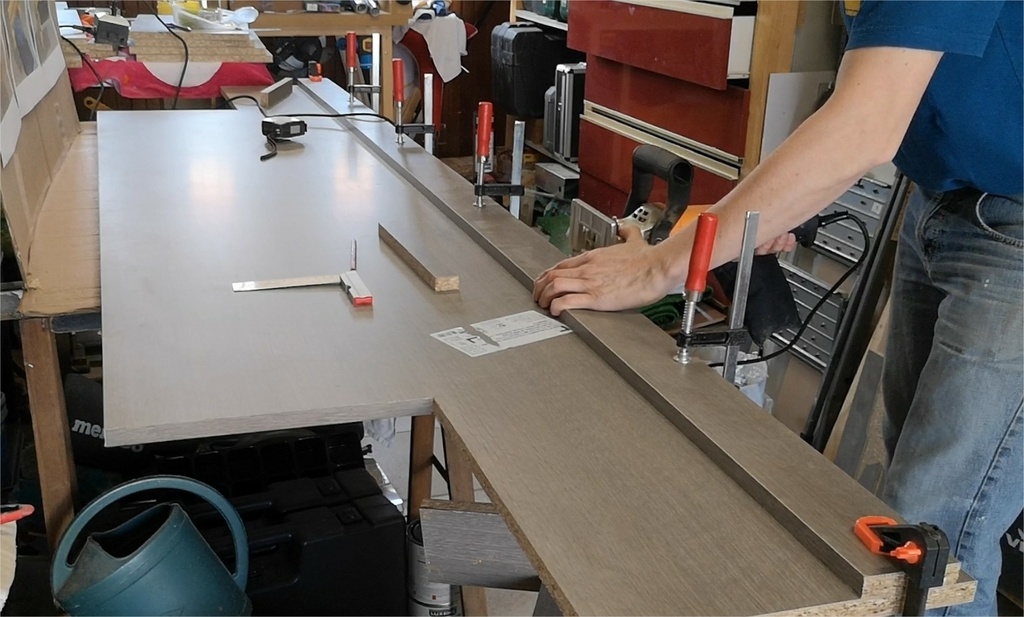

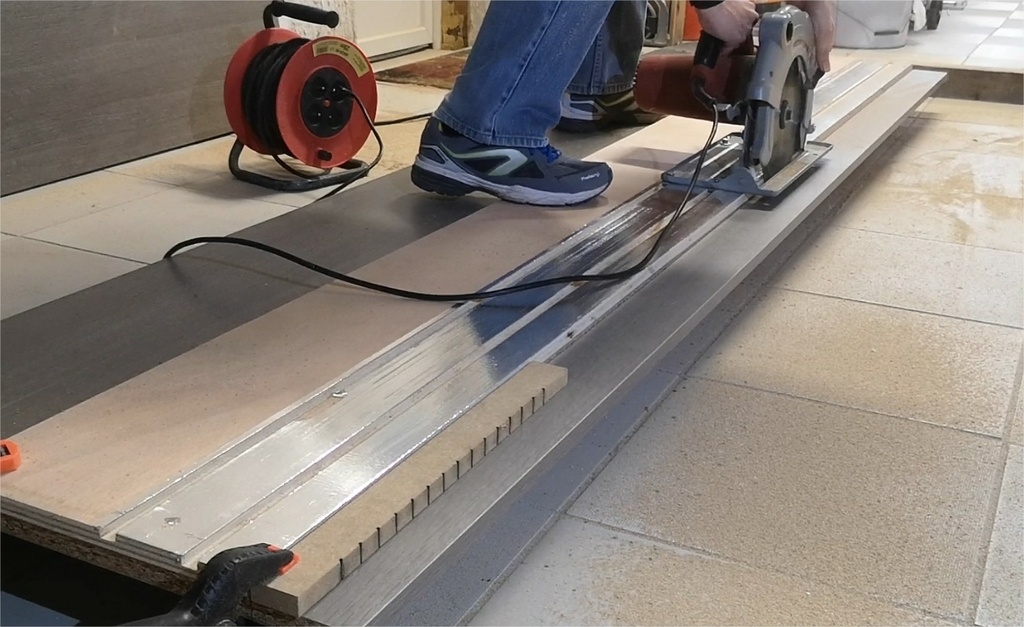

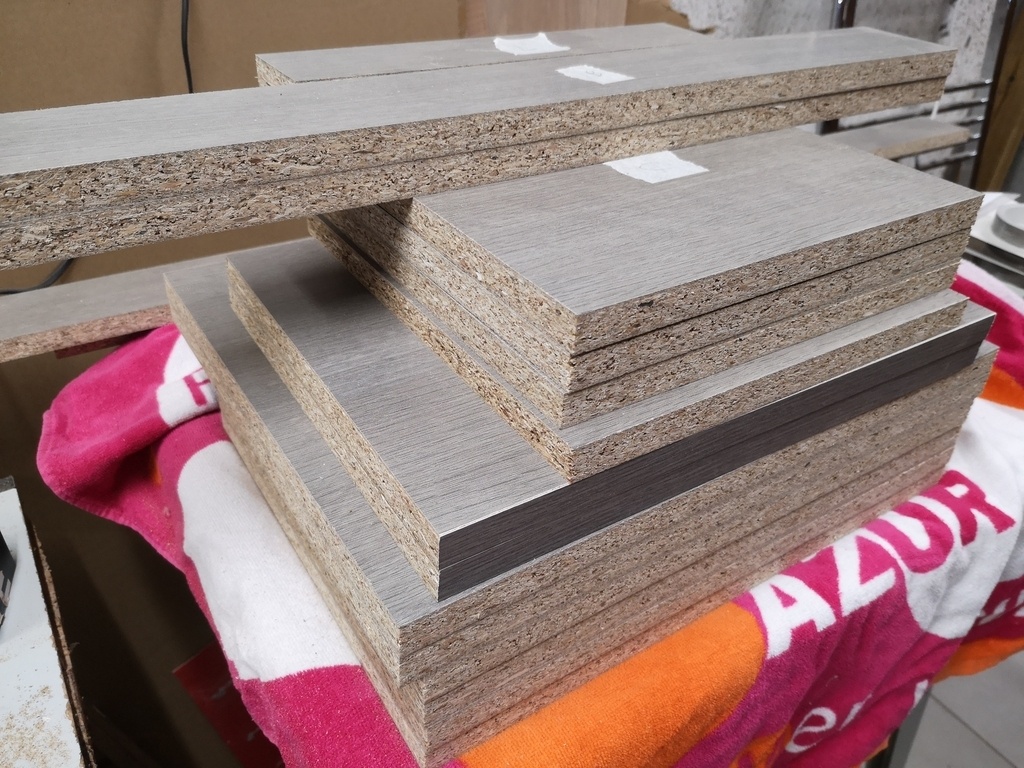

Suivant les plans de coupe, j'ai utilisé une scie circulaire avec un rail fait maison, ce rail me permet de couper jusqu'à 2,5 m.

Pour éviter les éclats, je passe d'abord la scie à l'envers à 1 mm de profondeur, et je termine en coupant vers l'avant sur toute l'épaisseur.

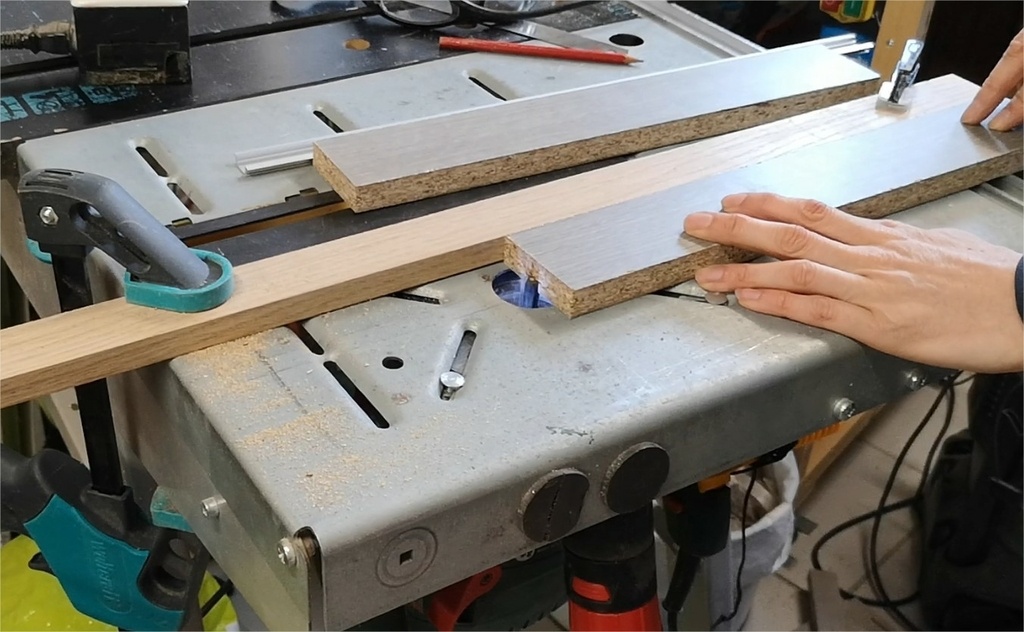

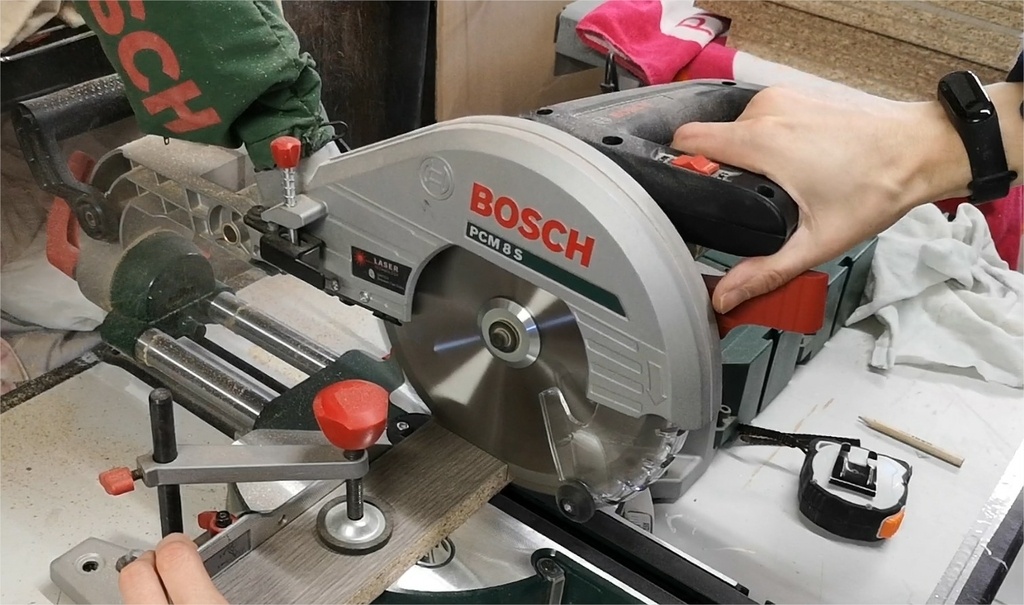

Pour les petites coupes, j'ai utilisé une scie à onglets.

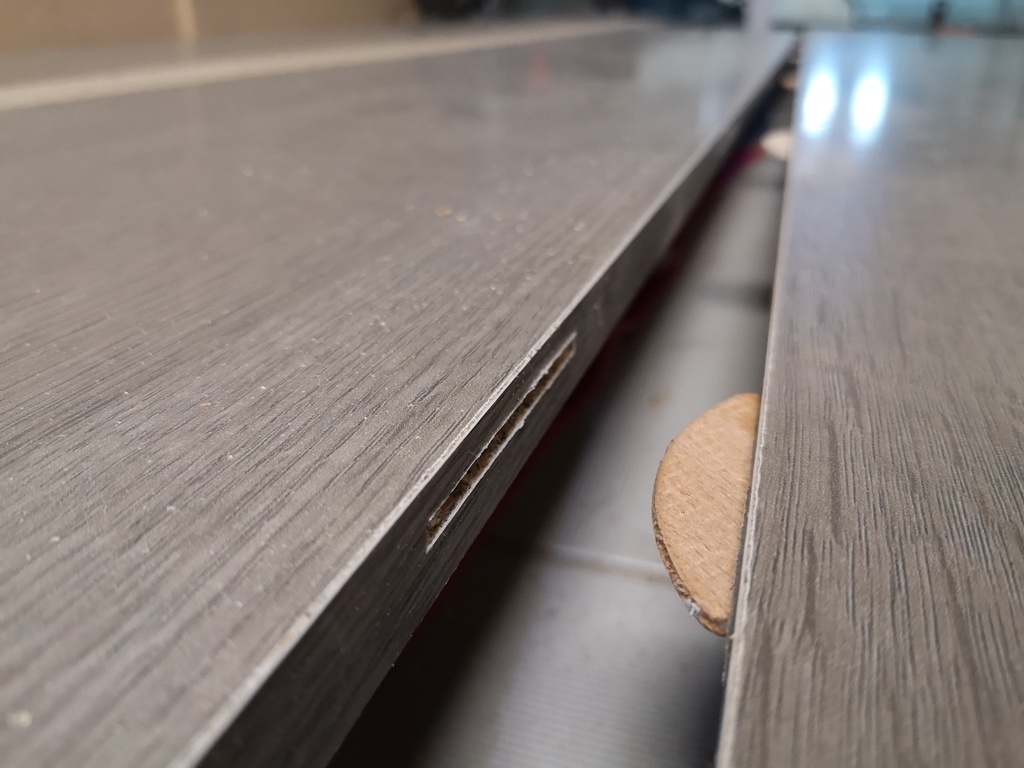

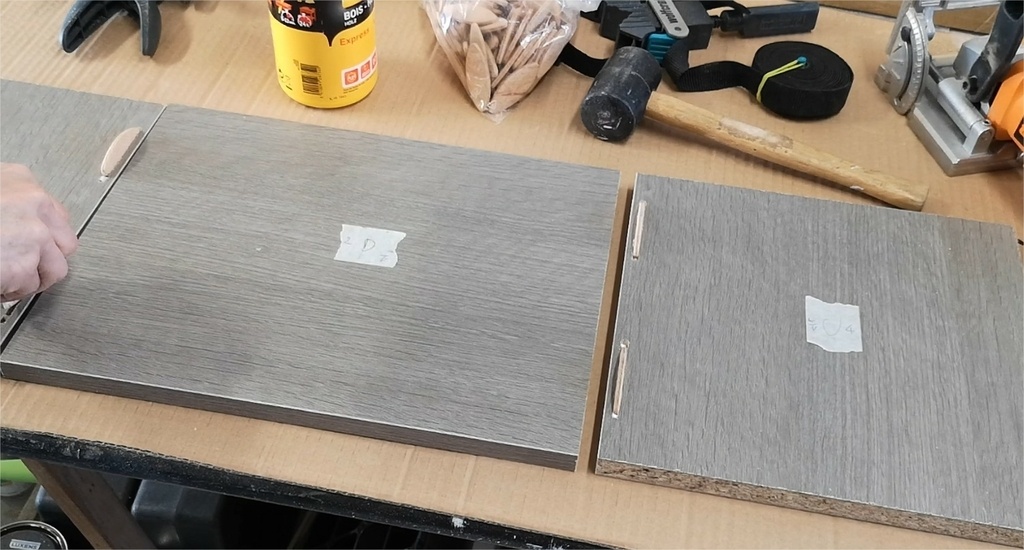

Pour un assemblage invisible, j'ai utilisé des lamelles et de la colle à bois.

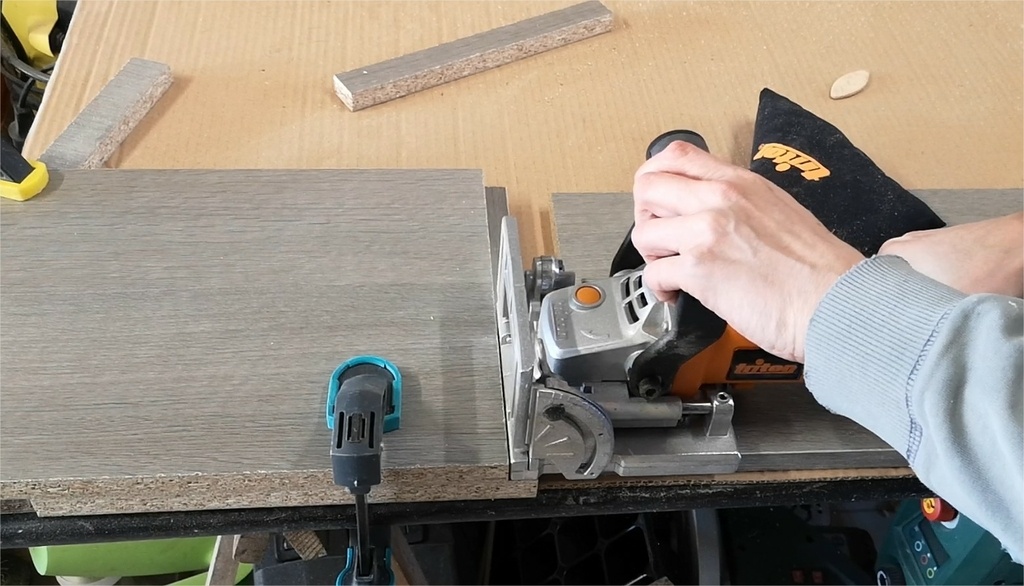

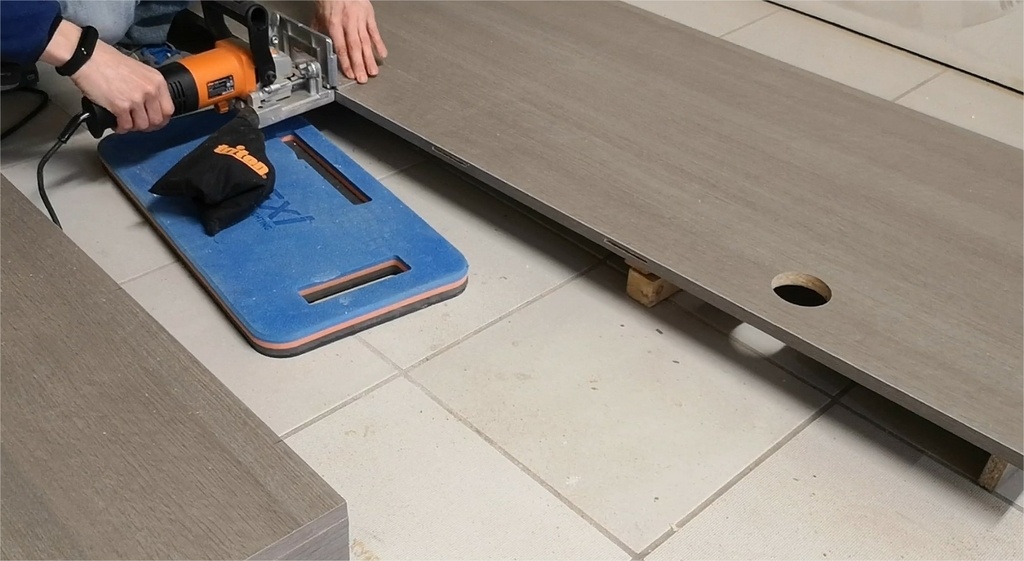

Je creuse les 2 parties en même temps avec la lameleuse pour être parfaitement aligné, j'insère les lamelles (appelées aussi biscuits) et j'ajoute de la colle à bois.

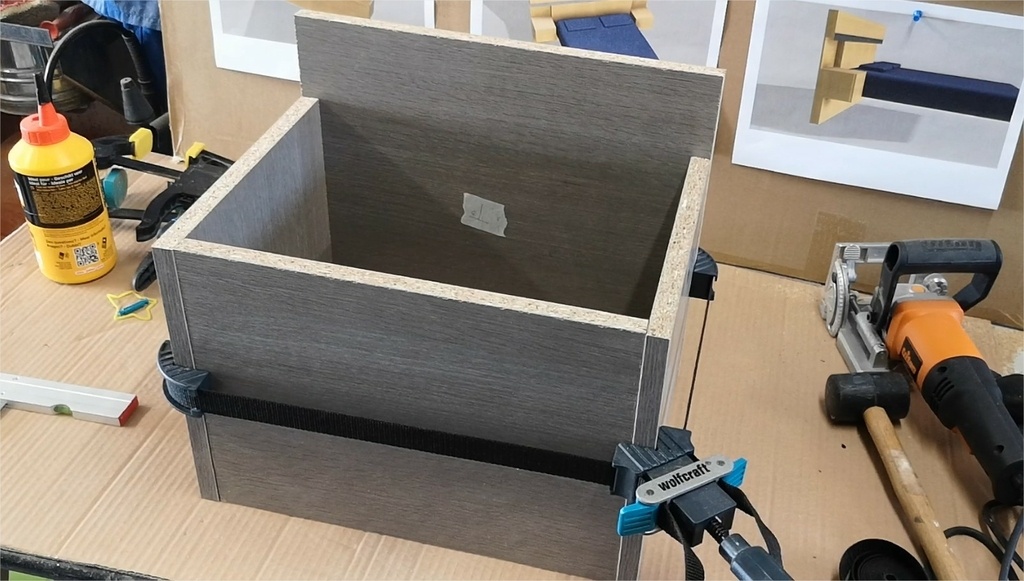

Les éléments sont ensuite maintenus en place avec des serre-joints pendant que la colle sèche.

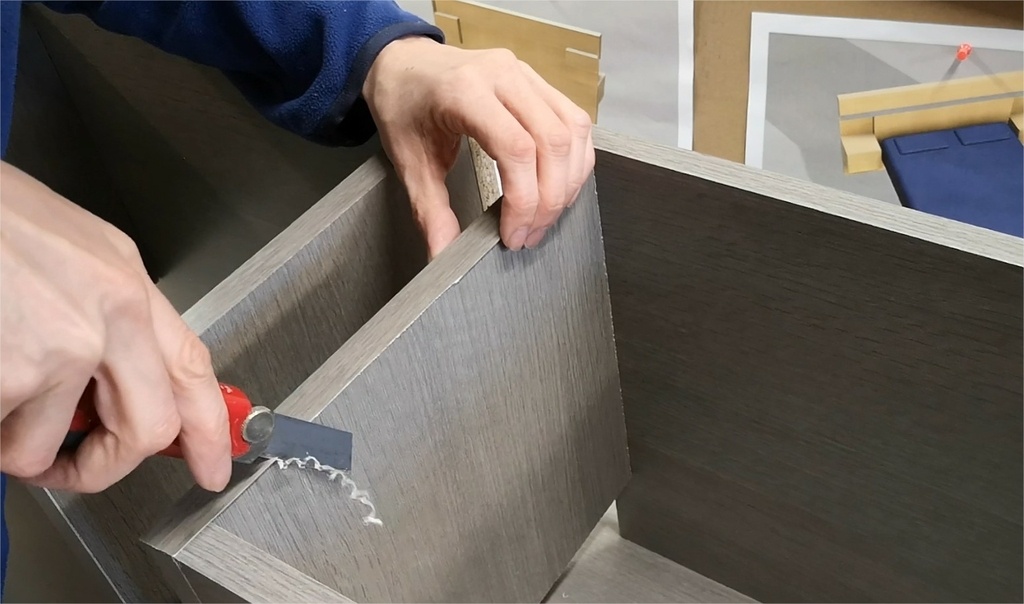

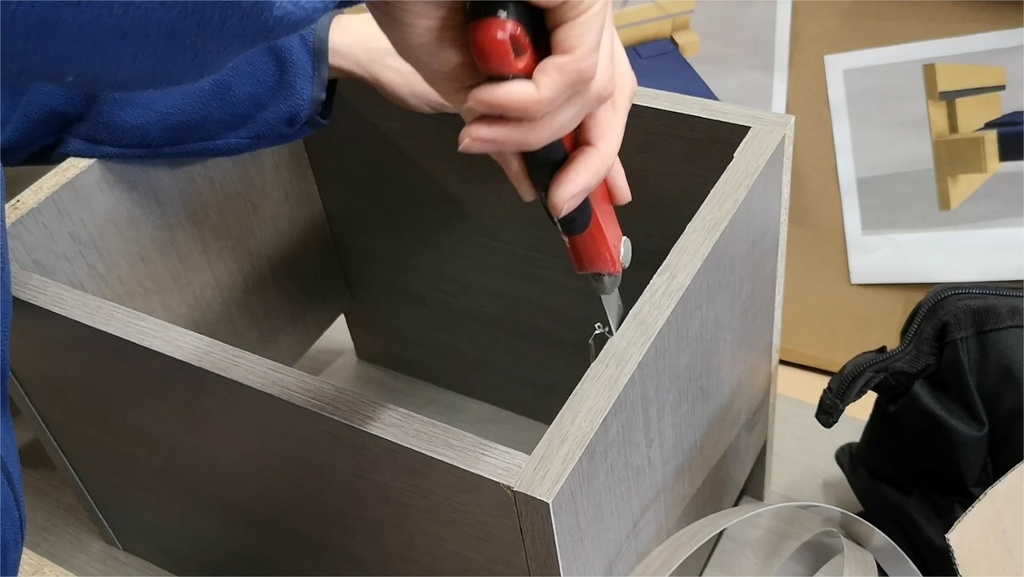

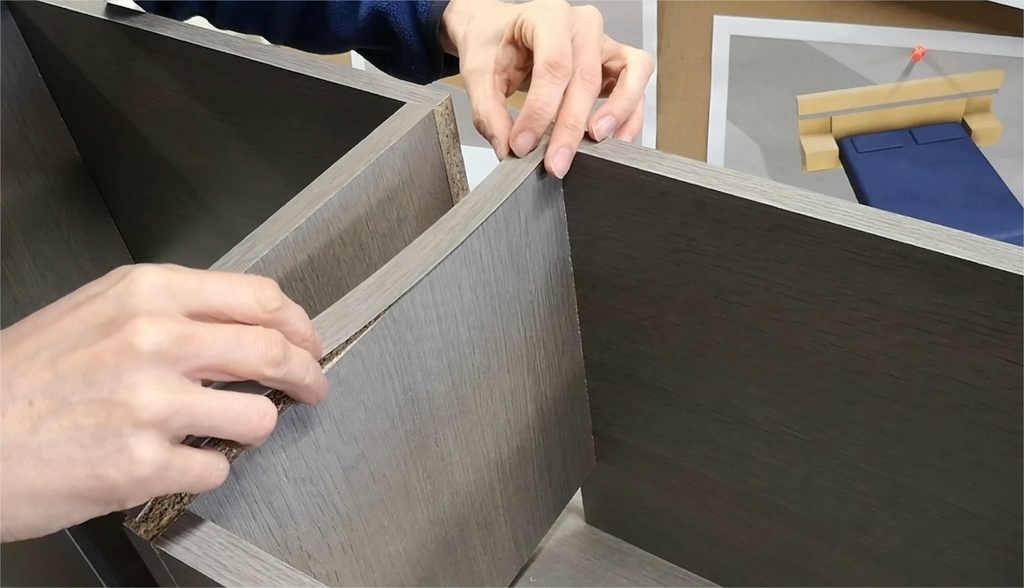

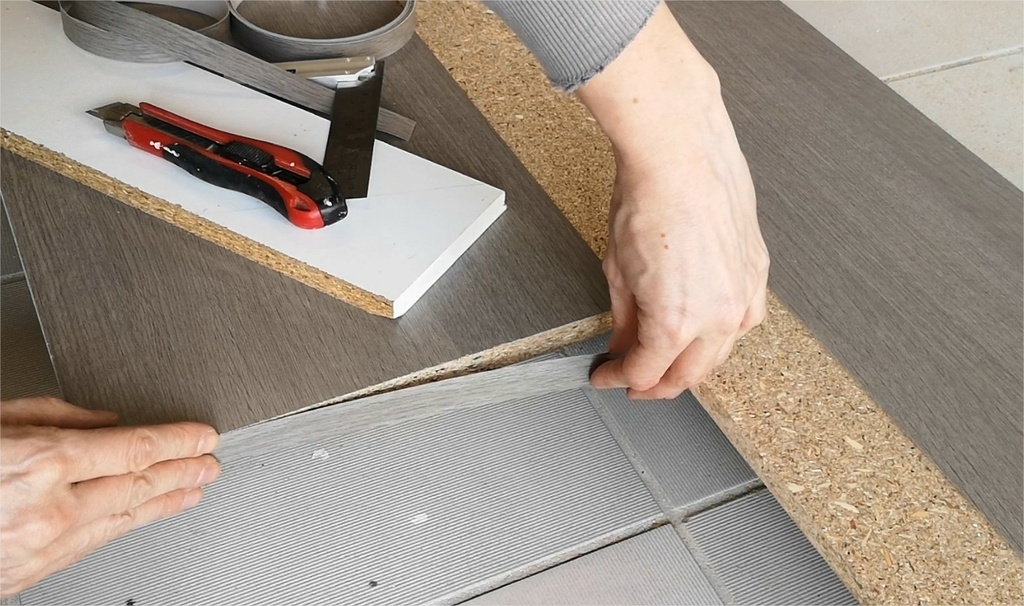

Je colle les bandes de chant, mais comme elles sont un peu trop larges, je les recoupes avec un cutter.

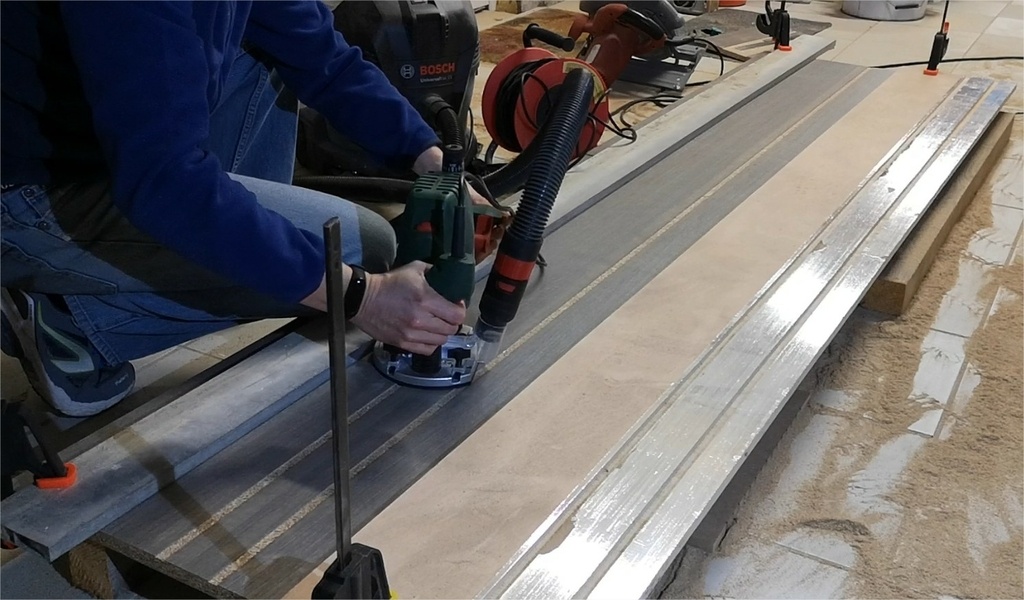

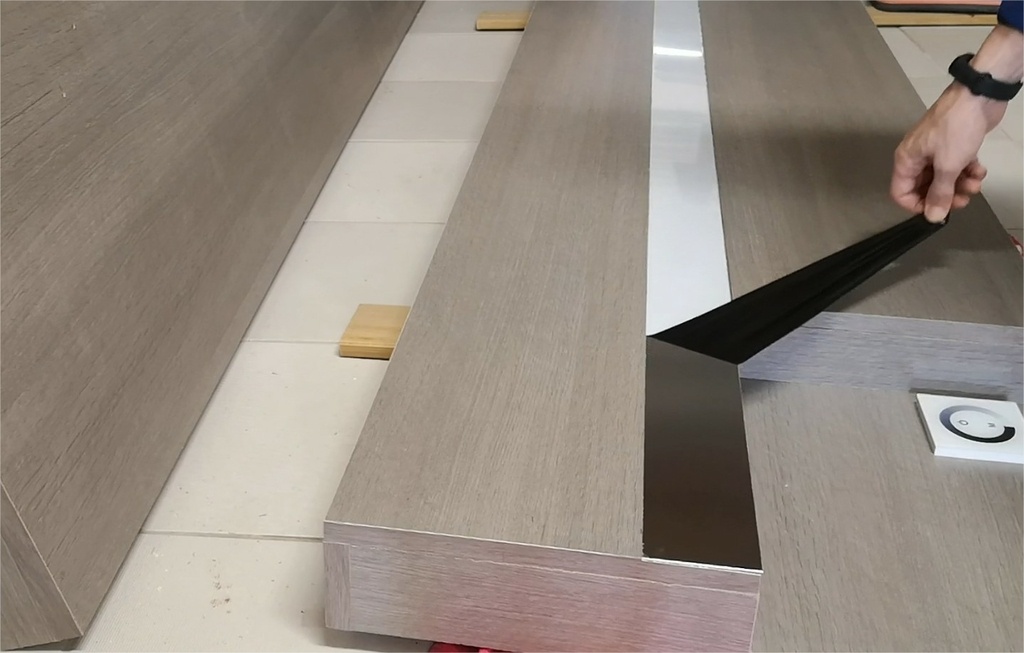

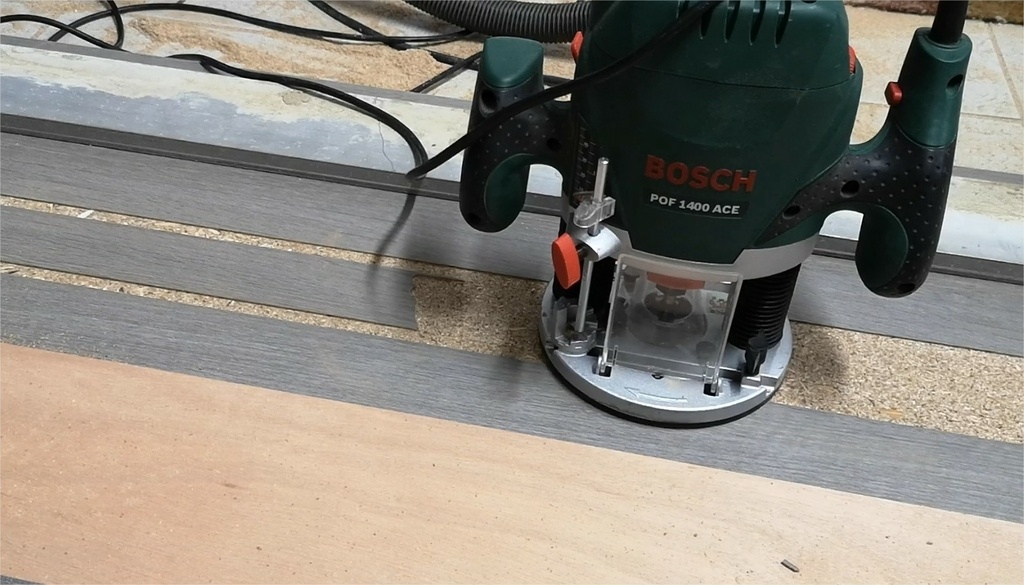

Pour intégrer la bande d'aluminium, j'ai creusé avec la défonceuse sur 1,5 mm de profondeur en suivant une règle de chaque côté, puis j'ai fini en creusant le centre.

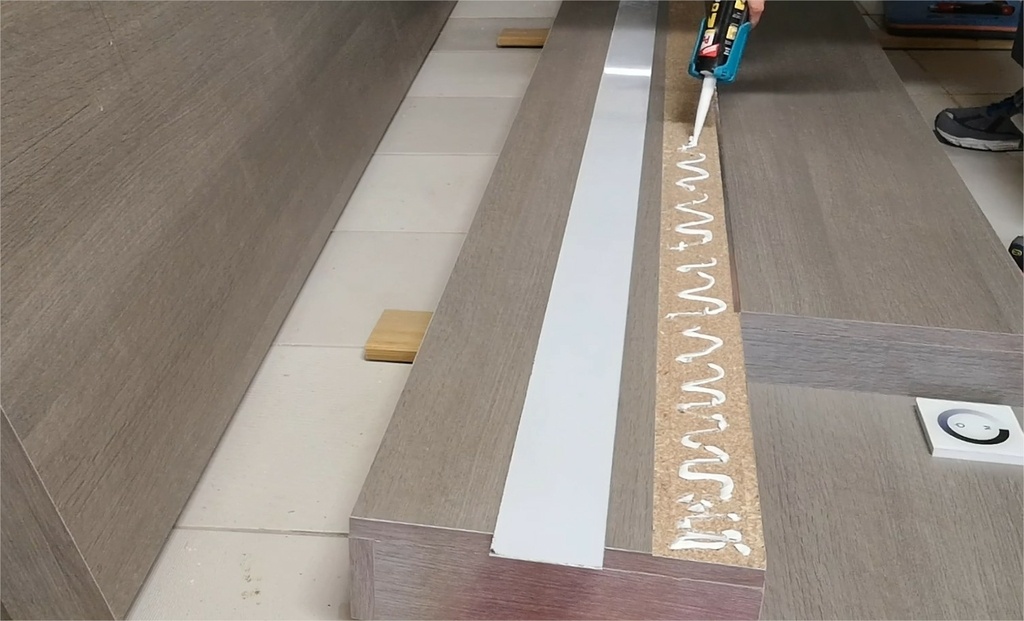

Je l'ai ensuite collée et elle s'intègre parfaitement dans son emplacement.

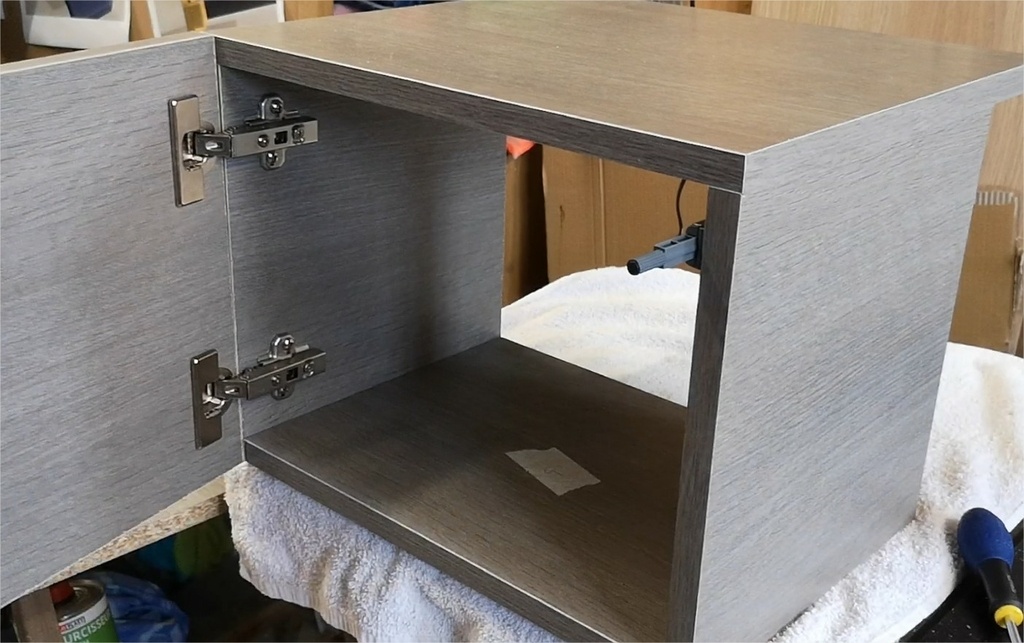

Toujours dans un souci esthétique, j'ai choisi des charnières invisibles.

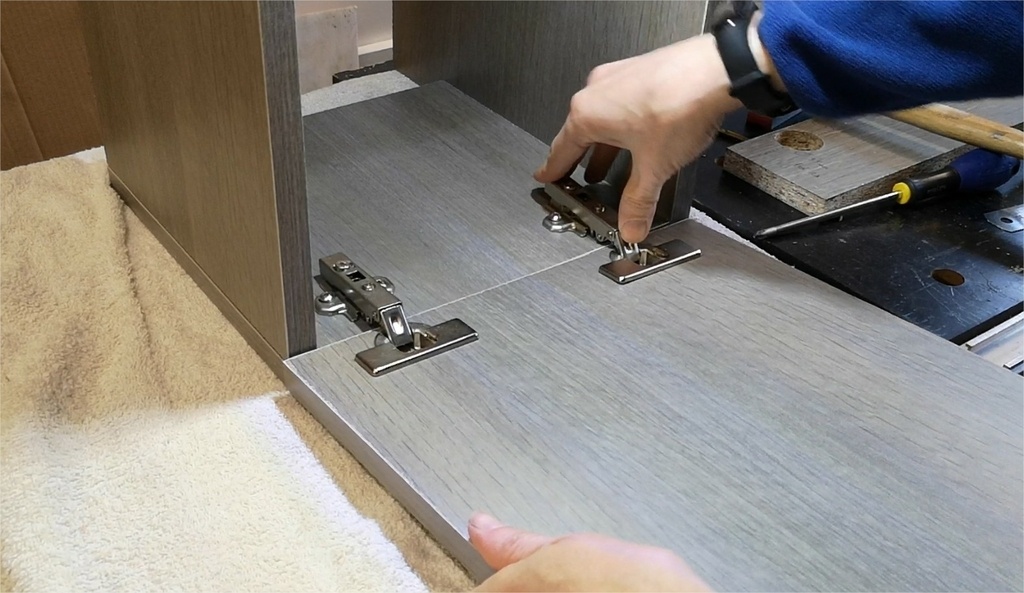

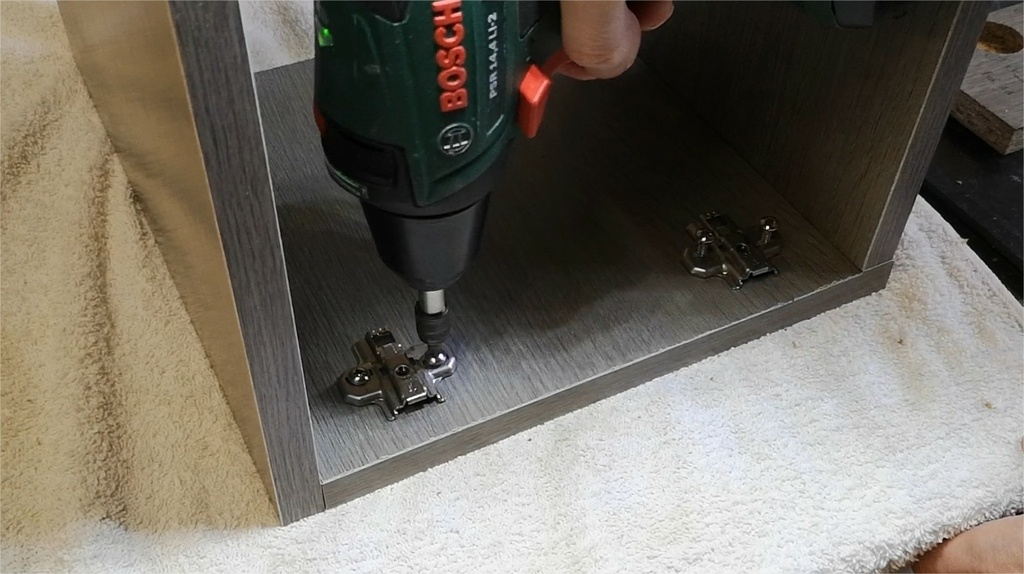

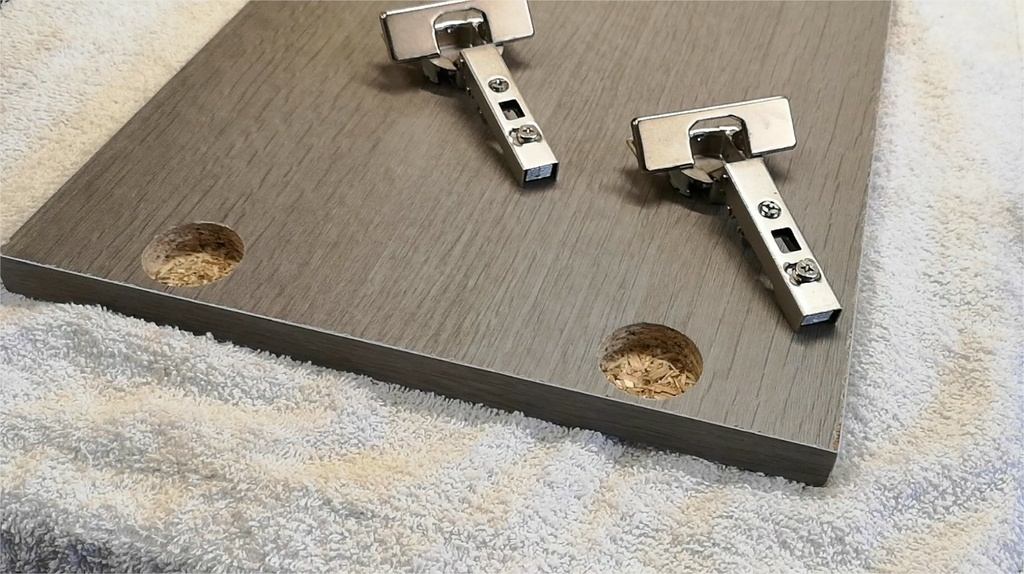

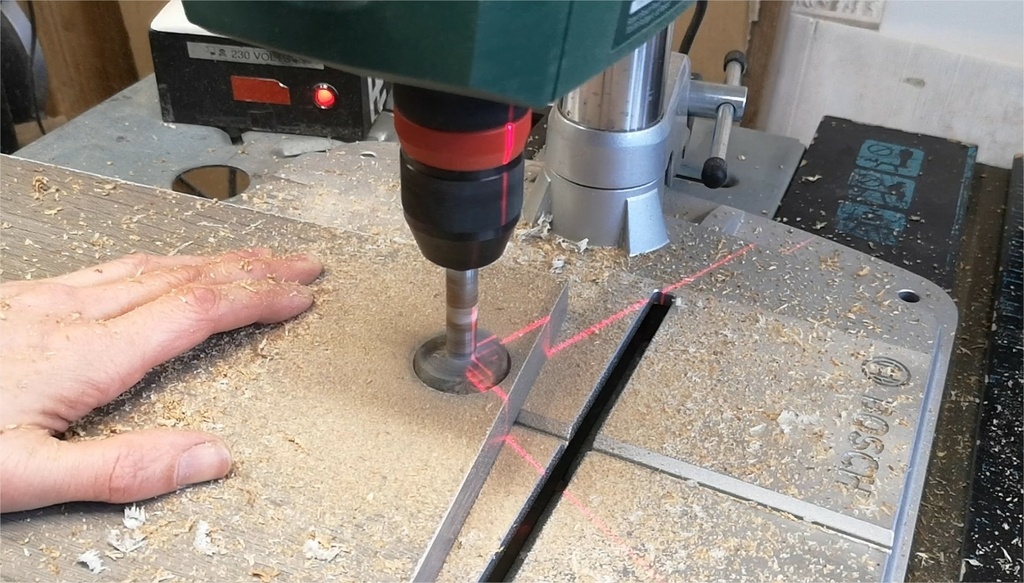

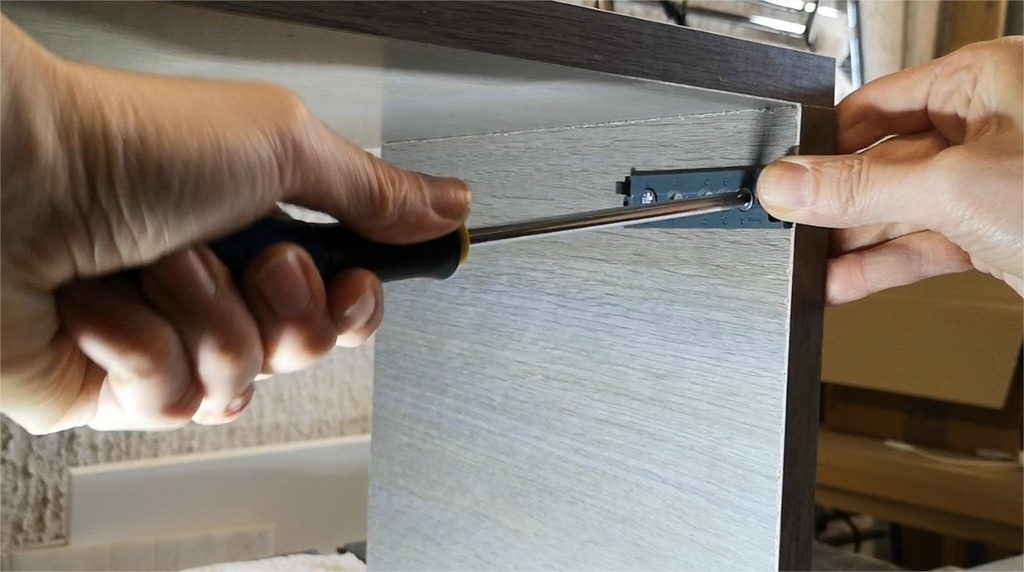

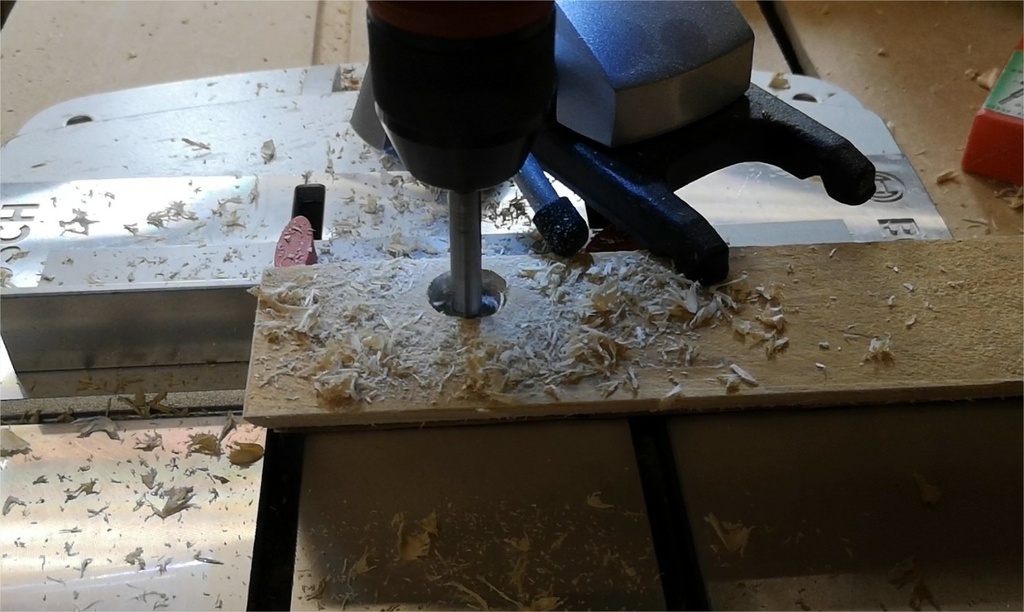

J'ai creusé les portes avec une fraise pour y clipser les charnières et, du côté fixe, je visse les supports de charnière.

Au lieu de mettre des poignées de porte, j'ai choisi des poussoirs plus discrets : il suffit d'appuyer sur la porte pour l'ouvrir.

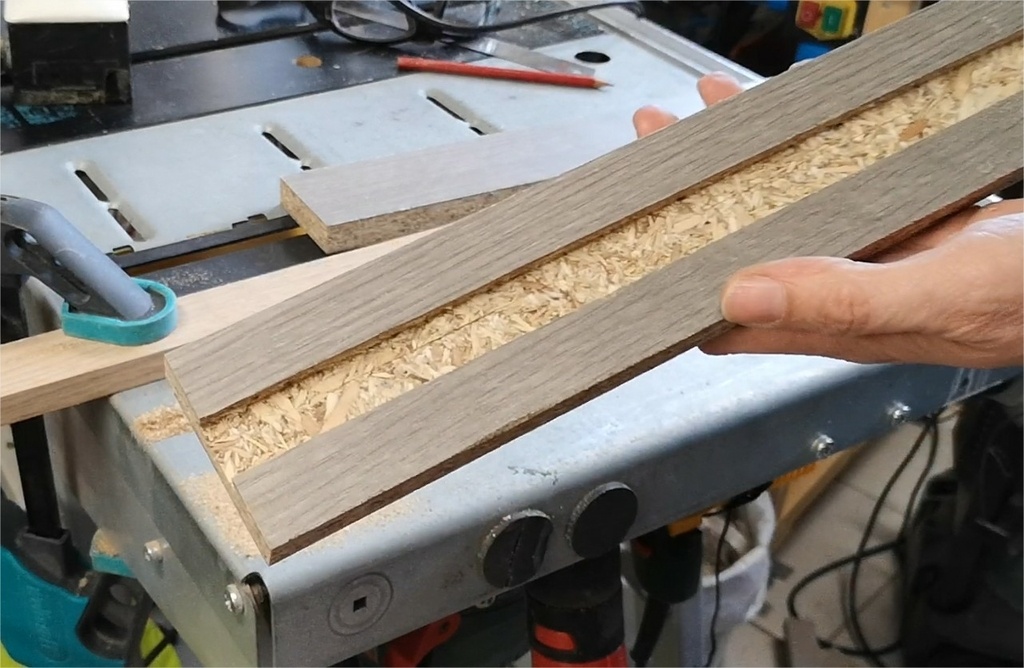

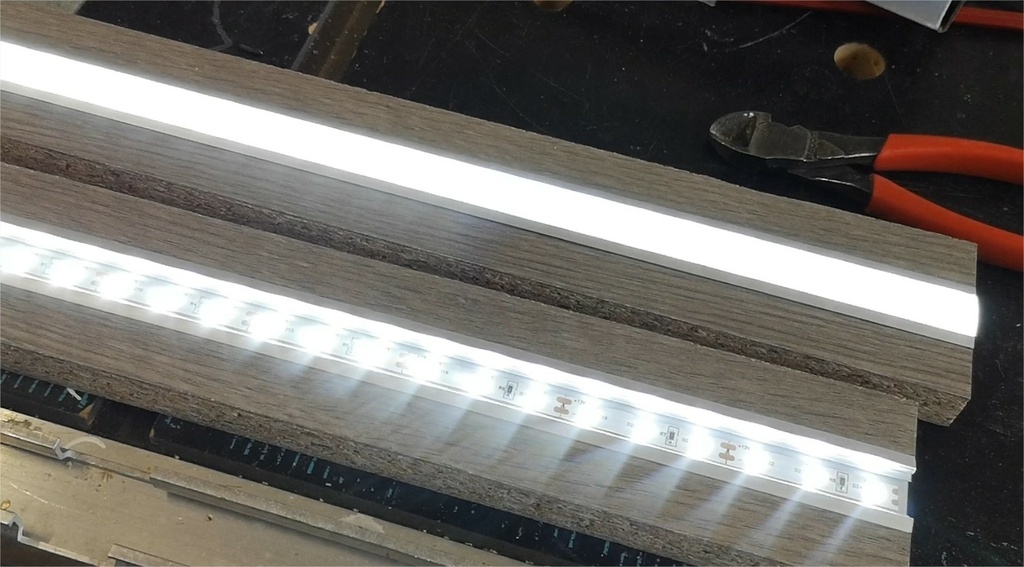

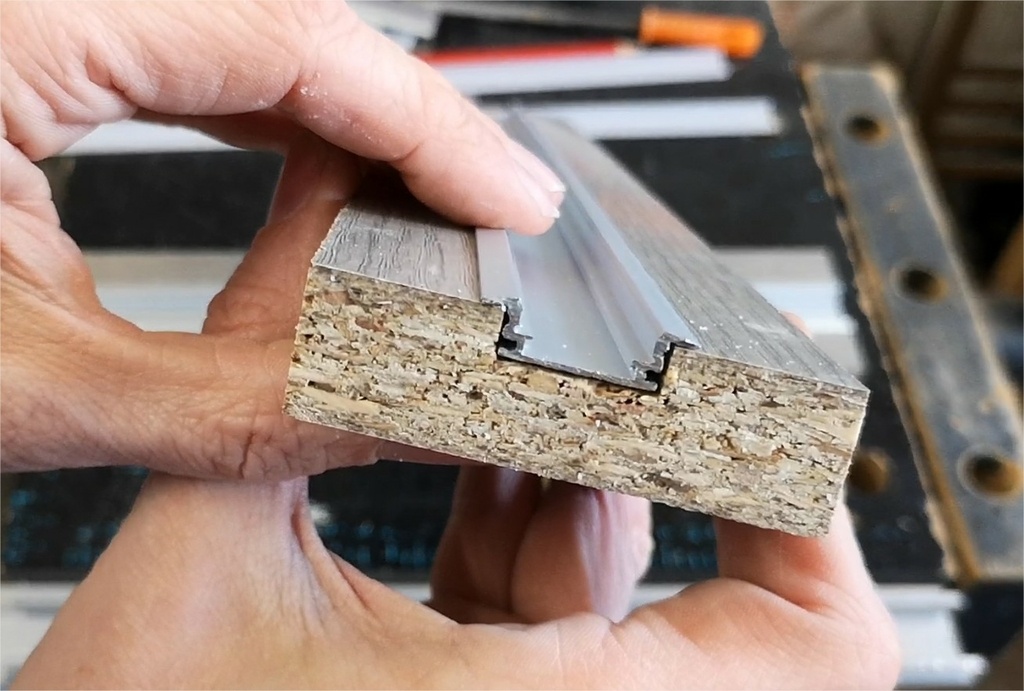

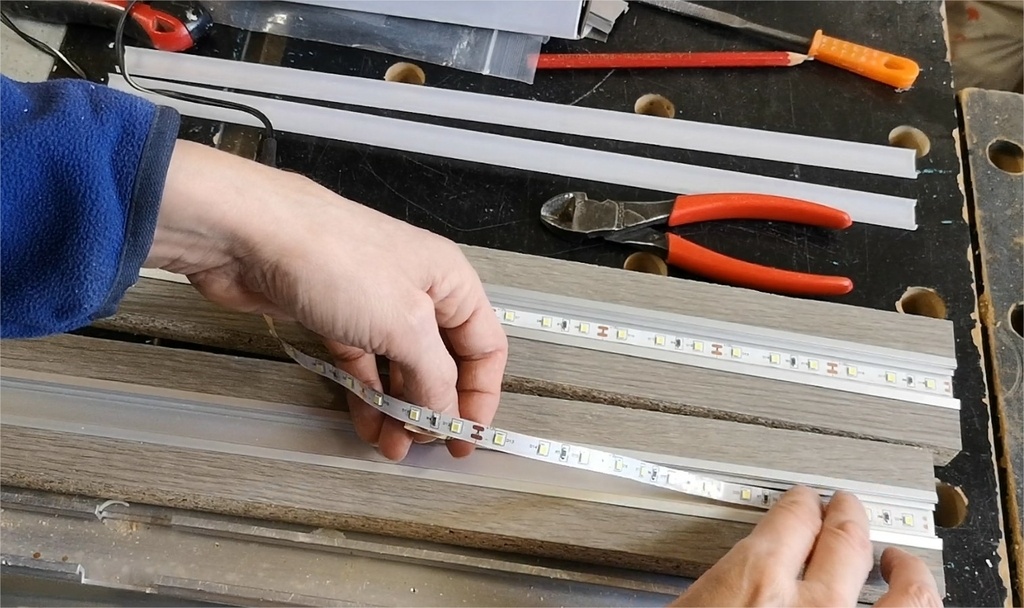

J'ai creusé les supports de lampe avec une défonceuse (fixé sous l'établi) pour intégrer les bandes de LED.

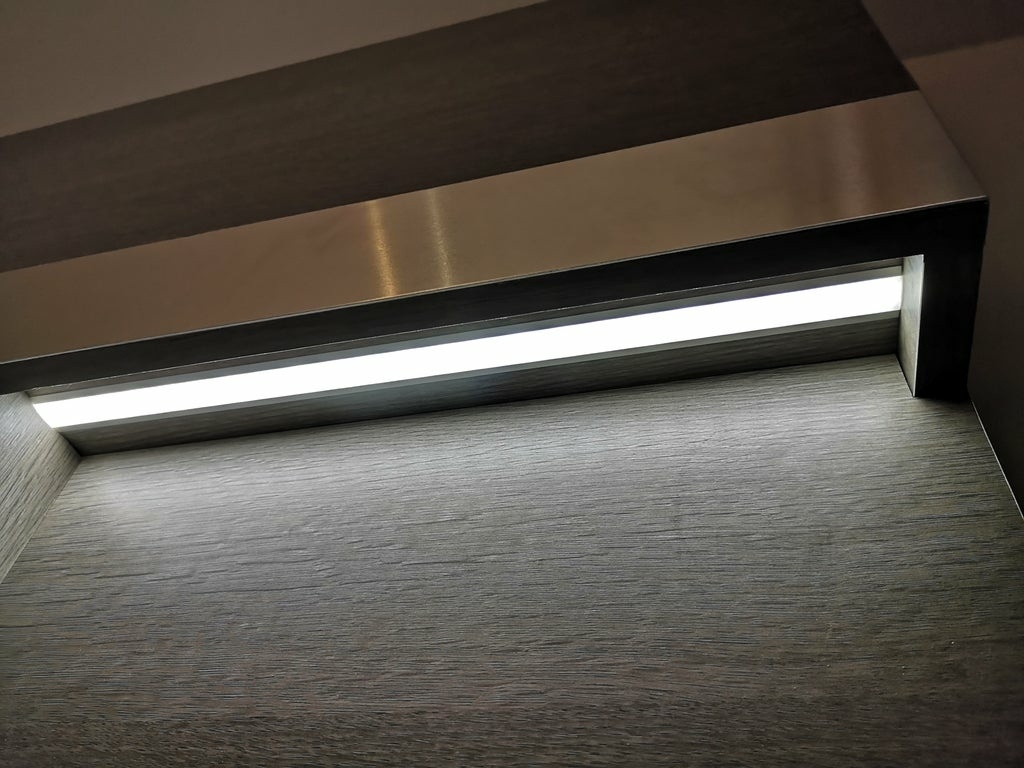

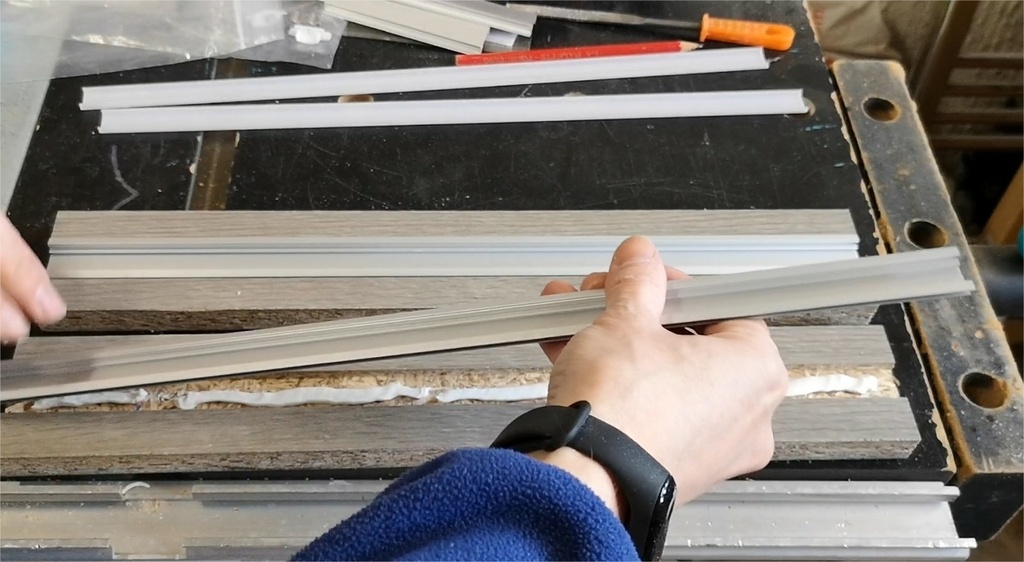

J'ai choisi un profilé en aluminium avec un couvercle opaque, il s'intègre parfaitement dans le logement.

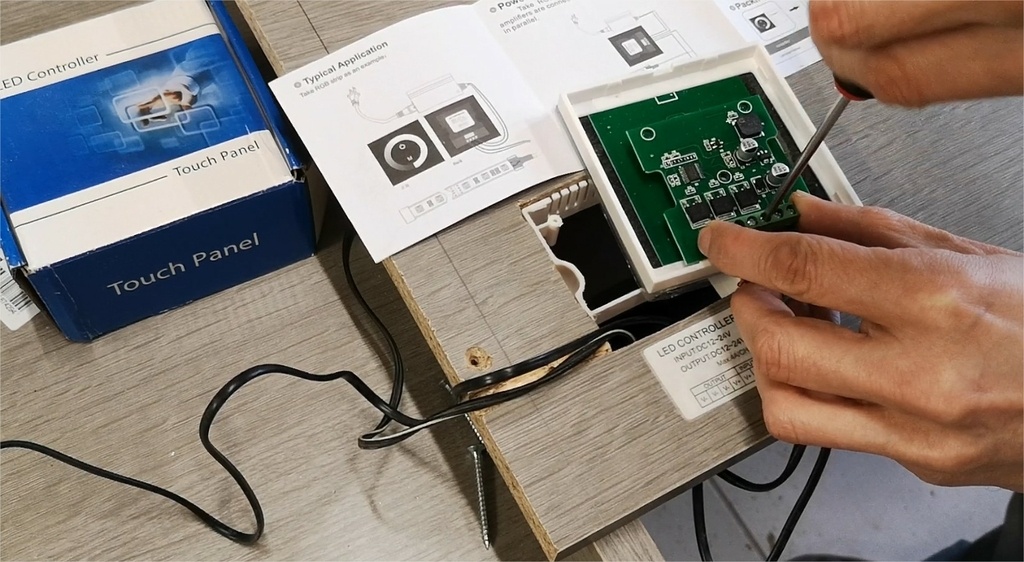

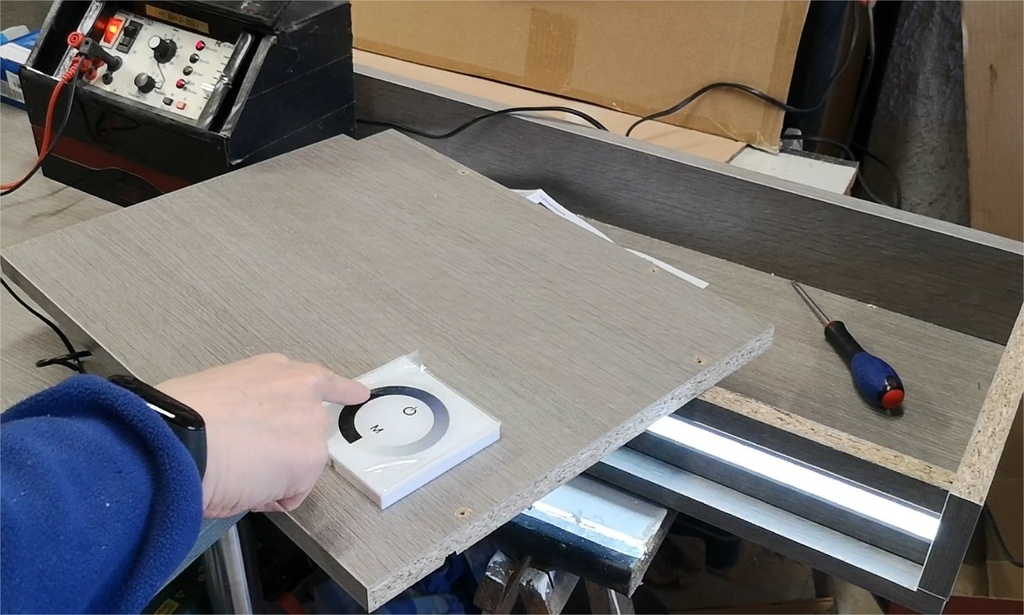

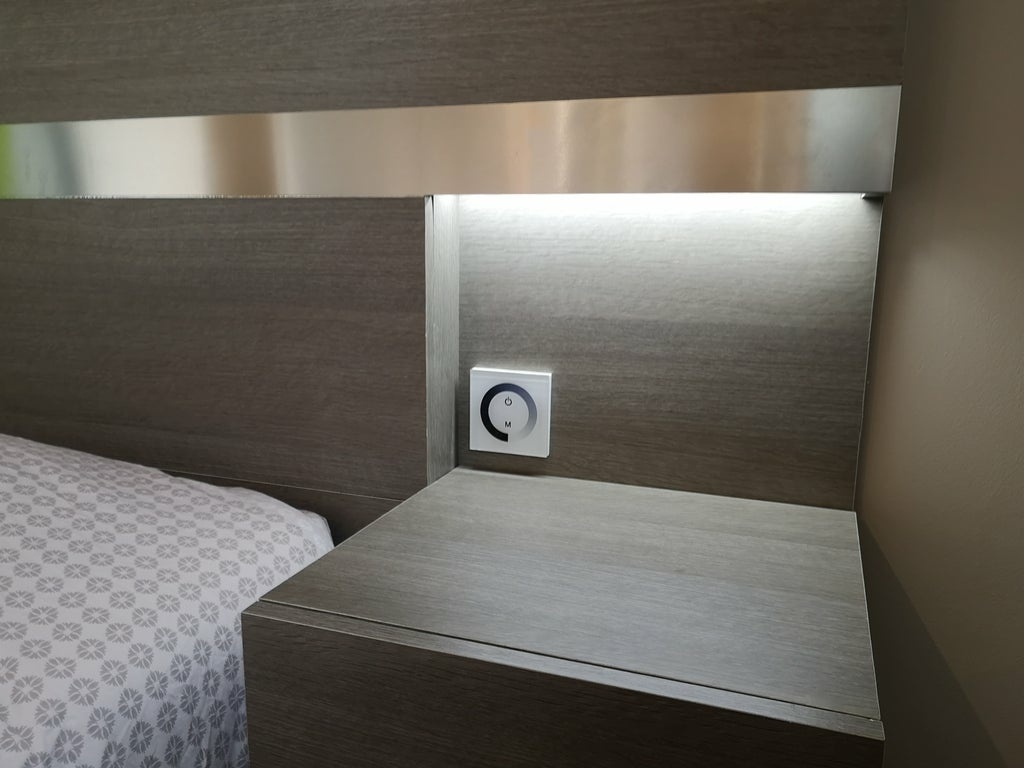

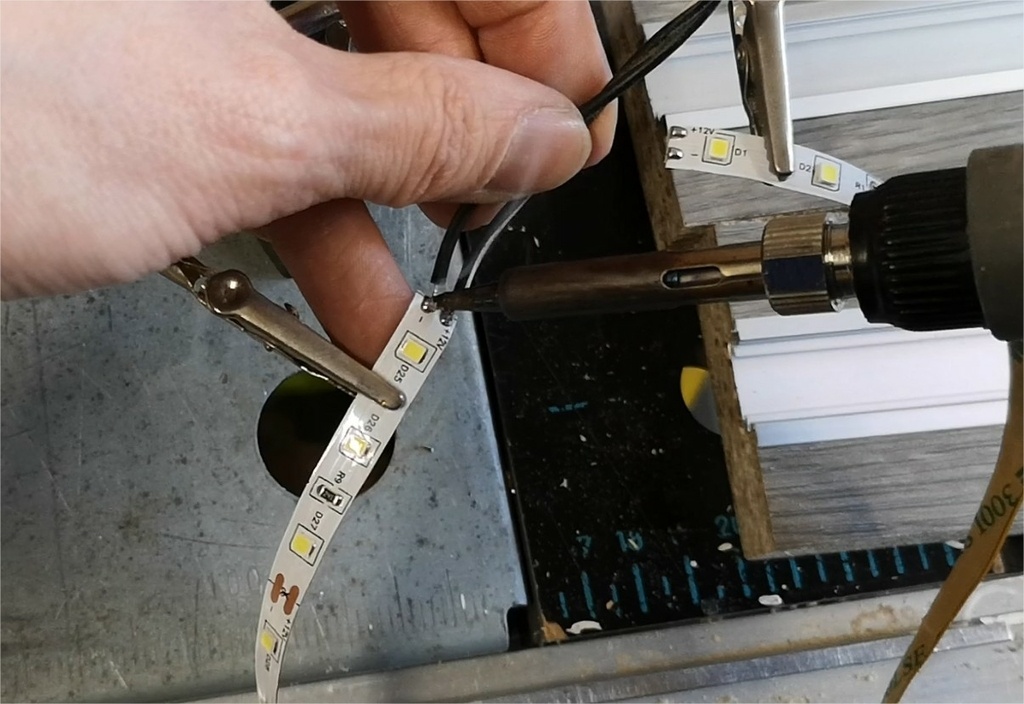

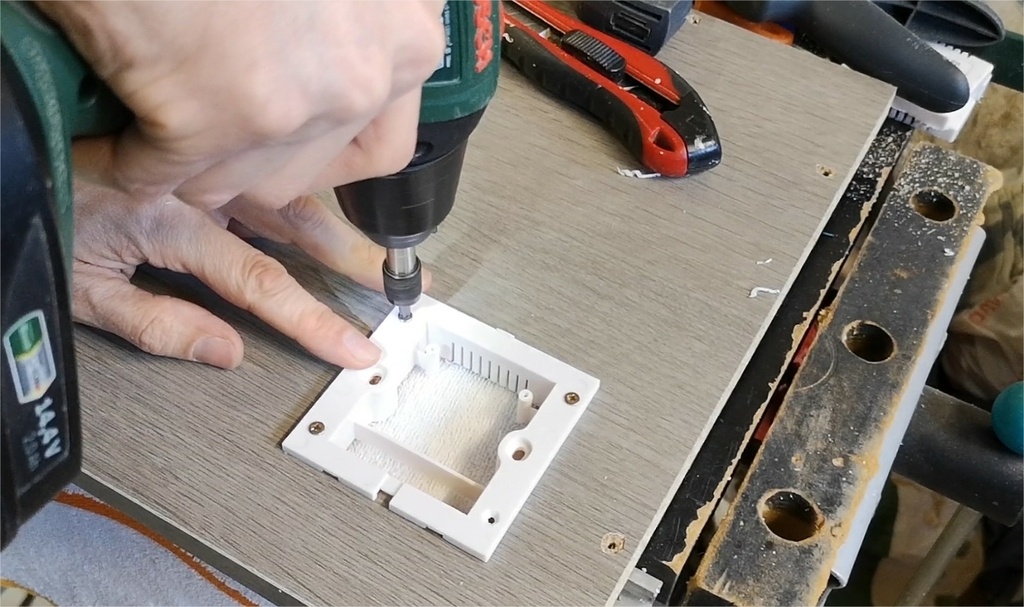

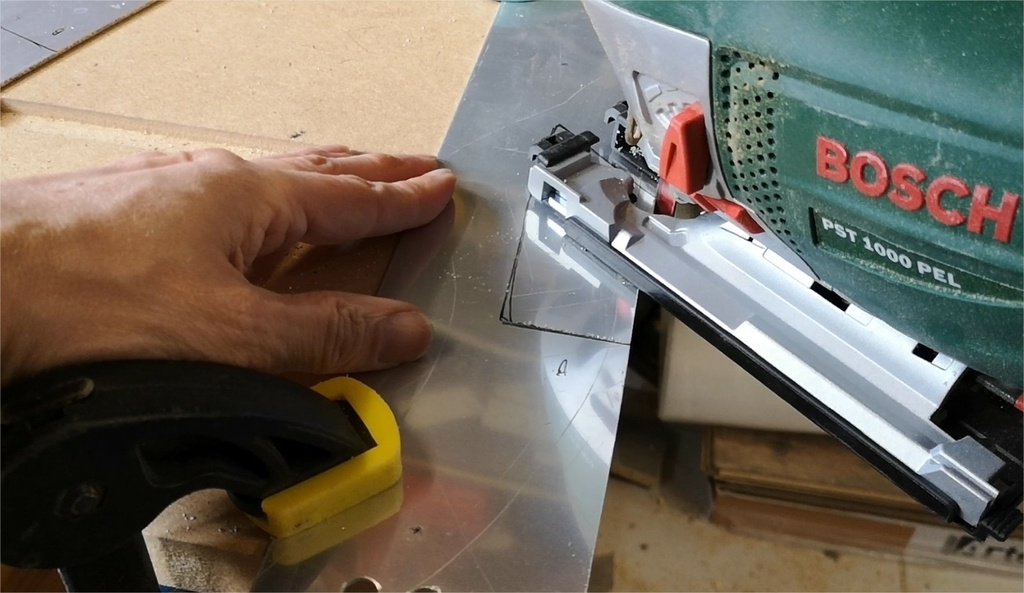

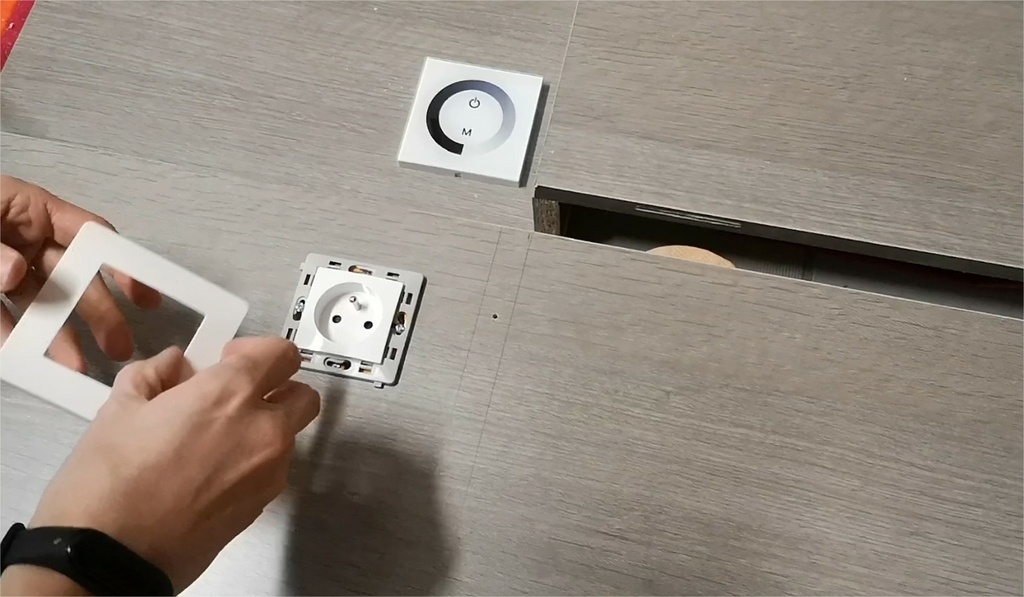

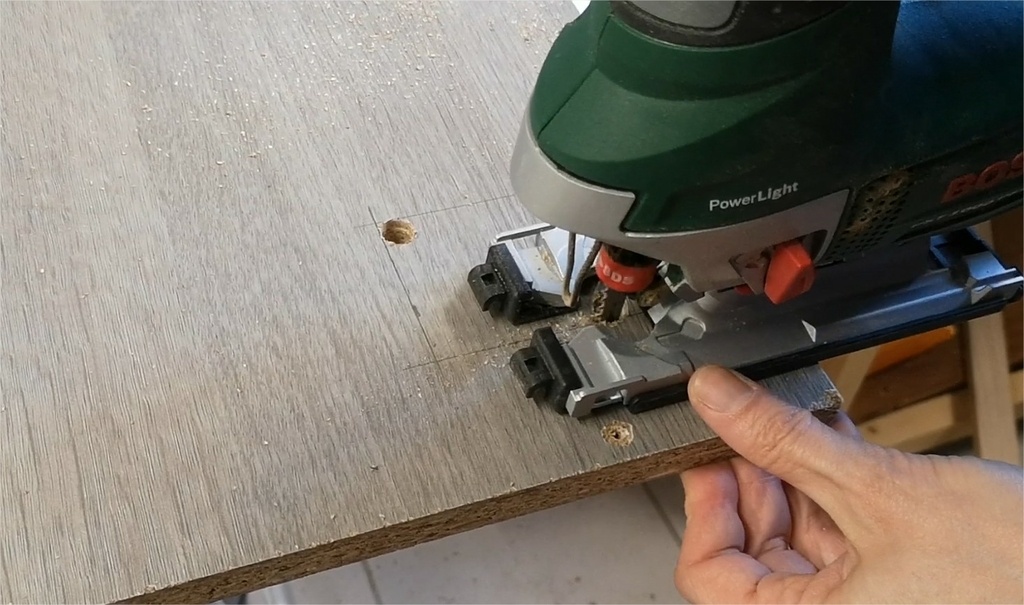

J'ai découpé un carré avec la scie sauteuse, puis je visse et câble l'interrupteur / variateur tactile de chaque côté.

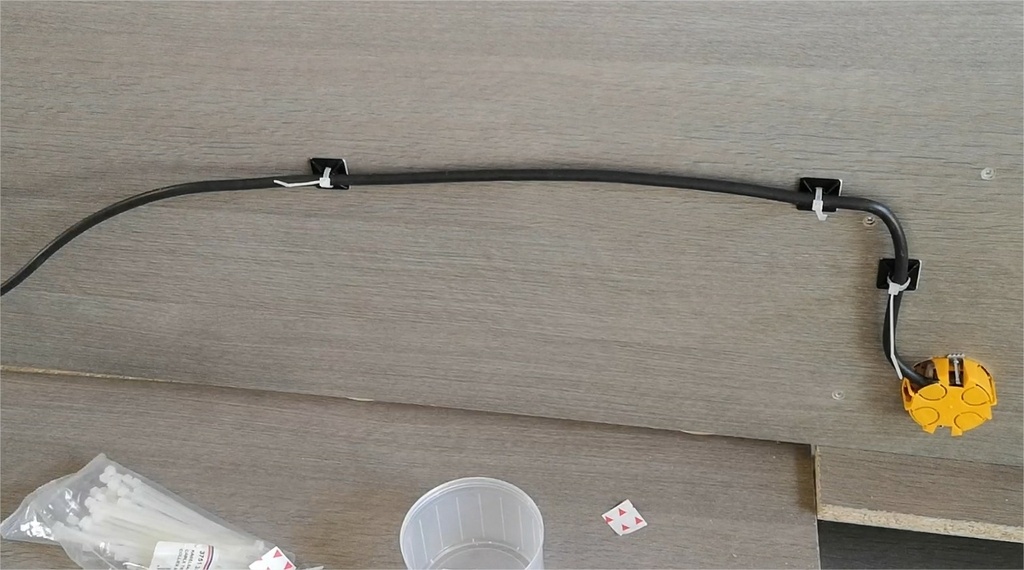

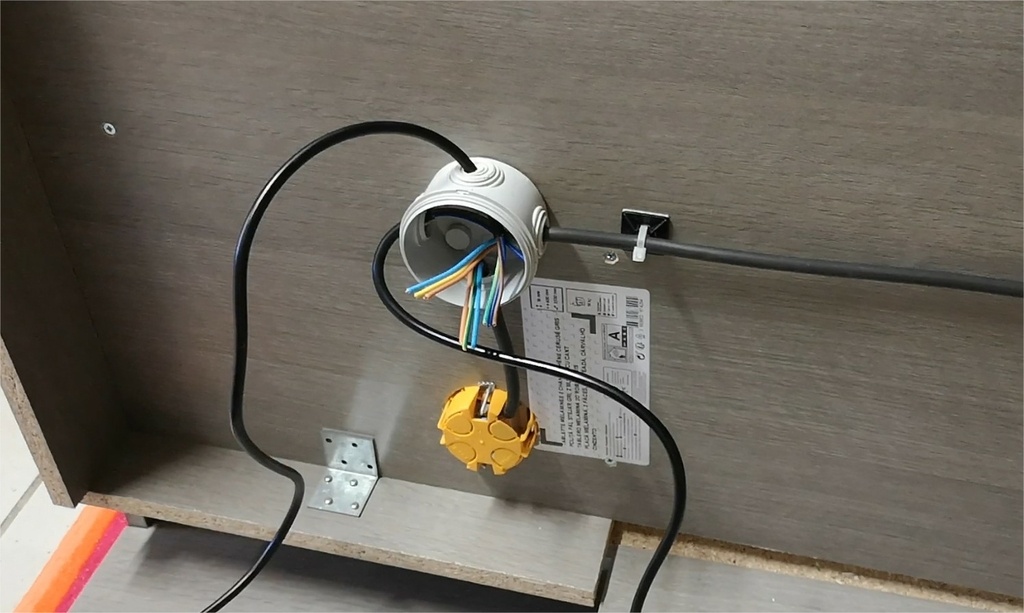

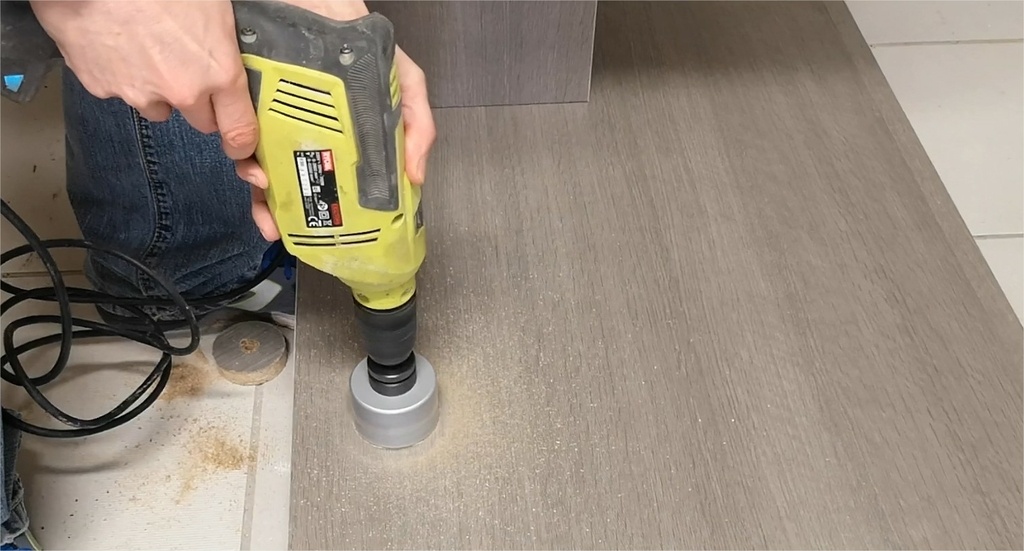

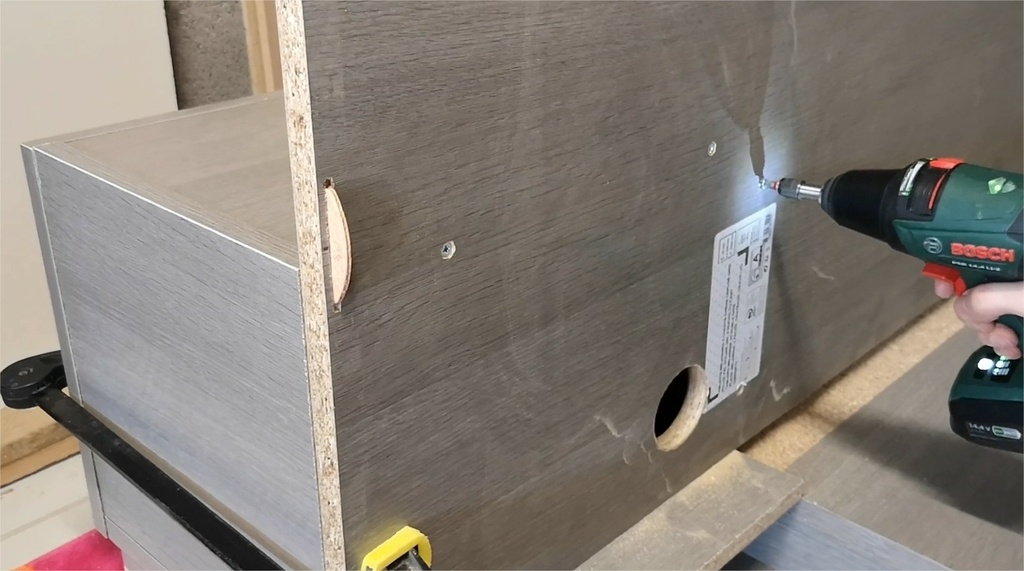

Je perce les planches avec une scie cloche pour installer 2 prises de courant.

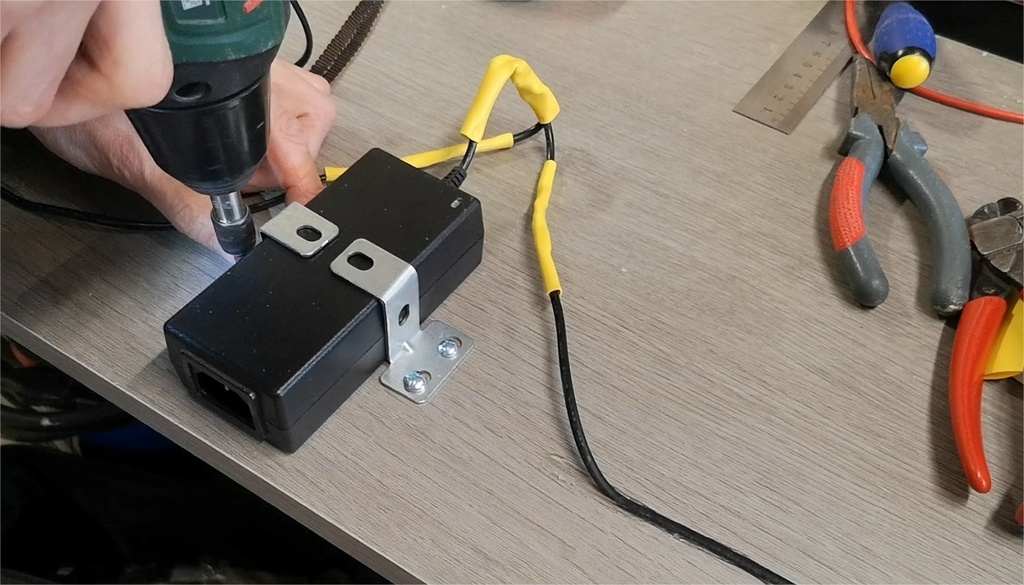

Pour l'alimentation 12V des LED, j'ai un récupéré un chargeur d'ordinateur portable.

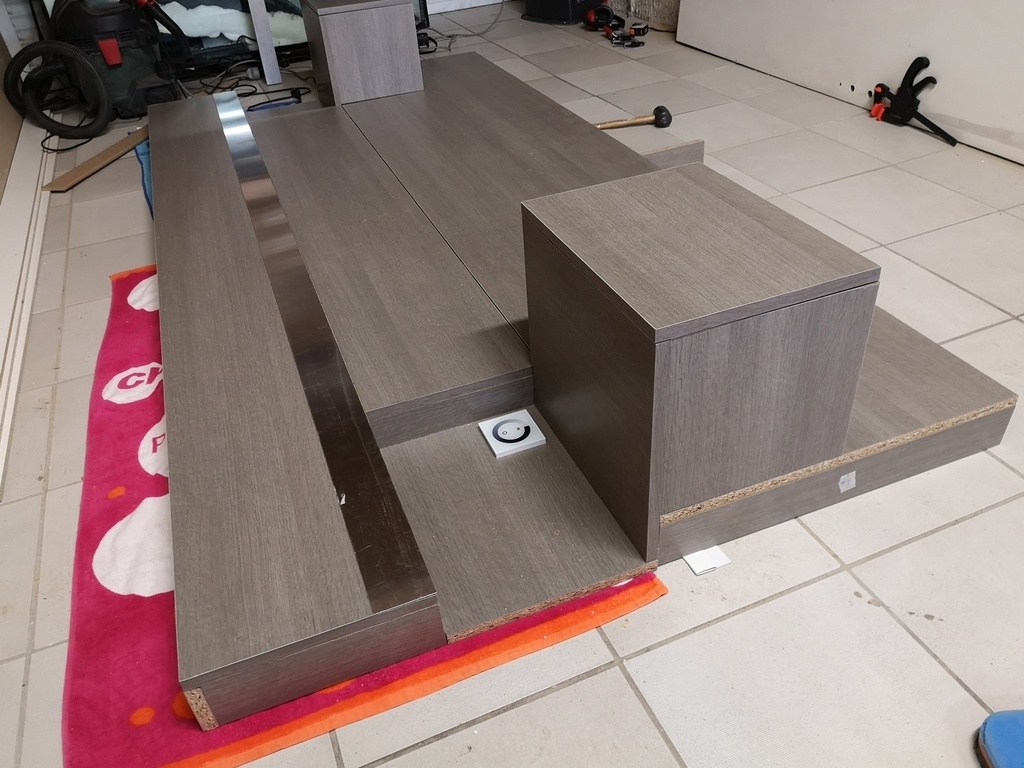

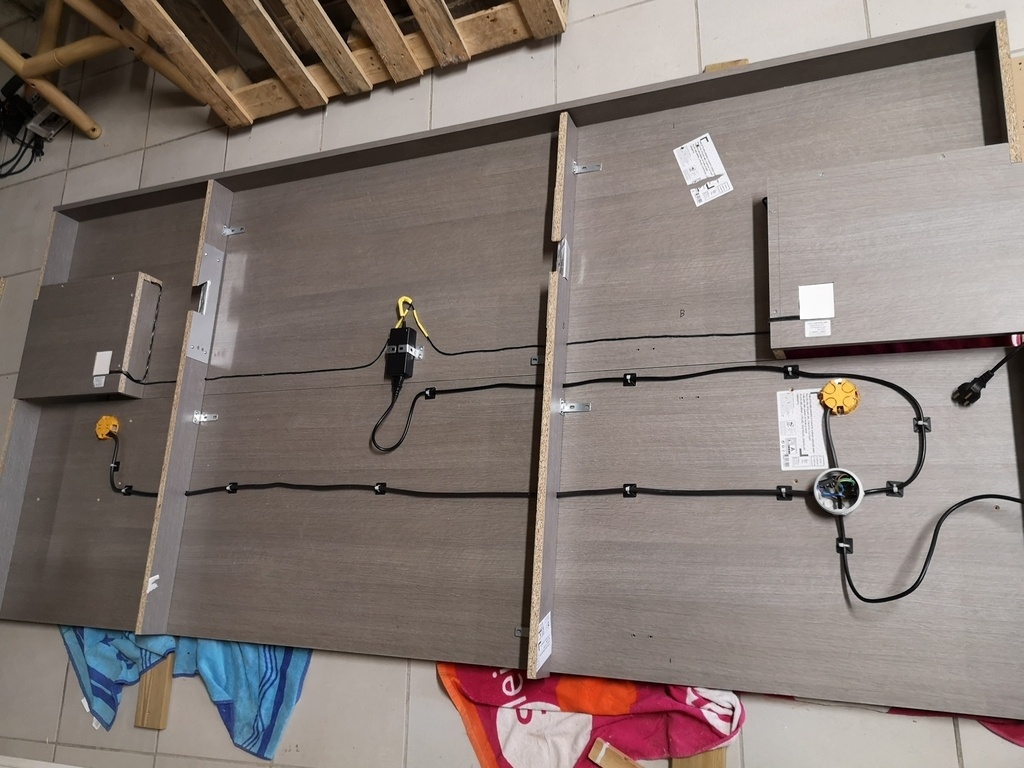

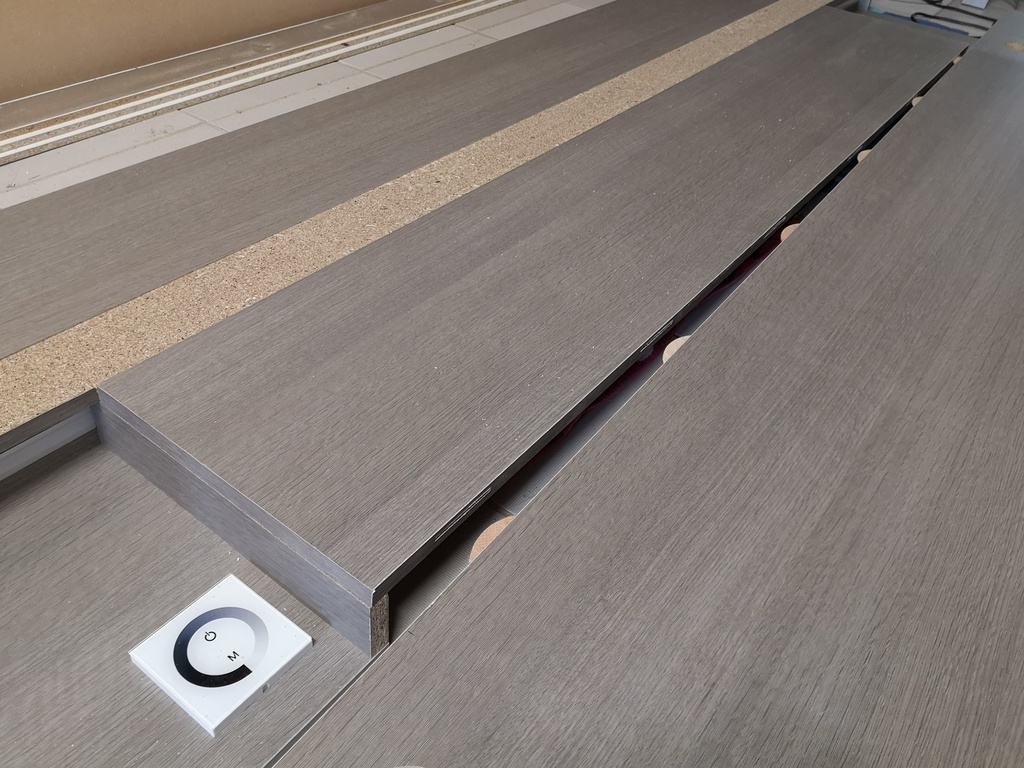

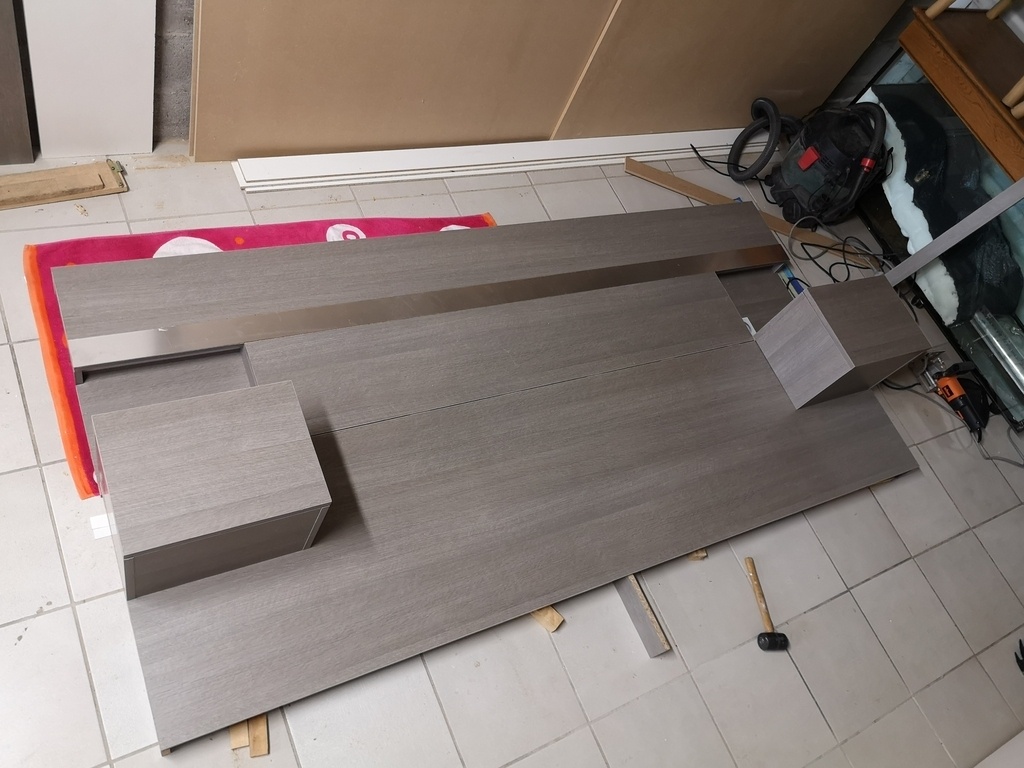

Pour faciliter le transport, j'ai séparé la tête de lit en 4 parties: haut / bas / 2 tables de chevet.

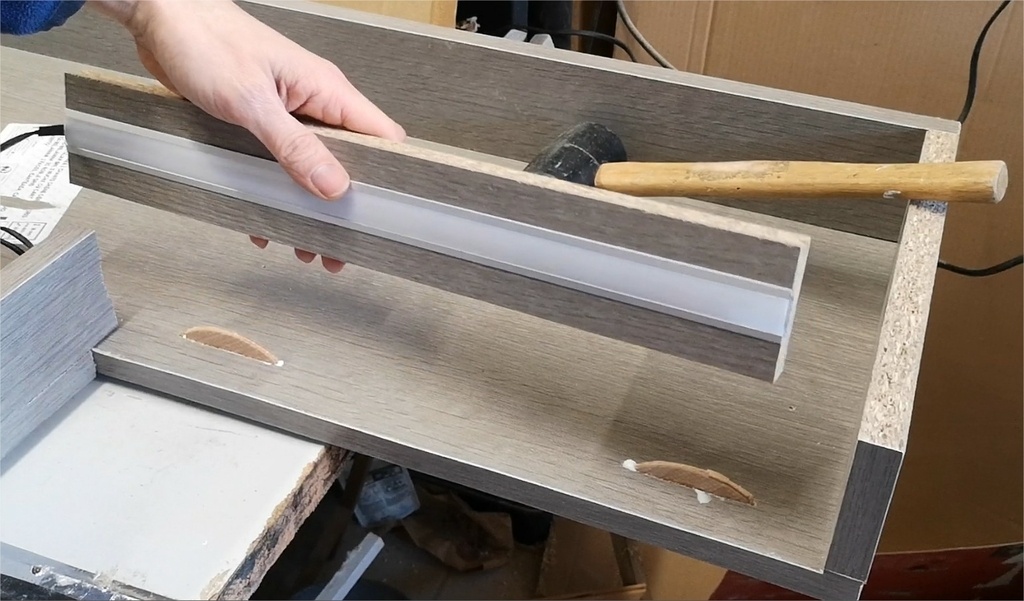

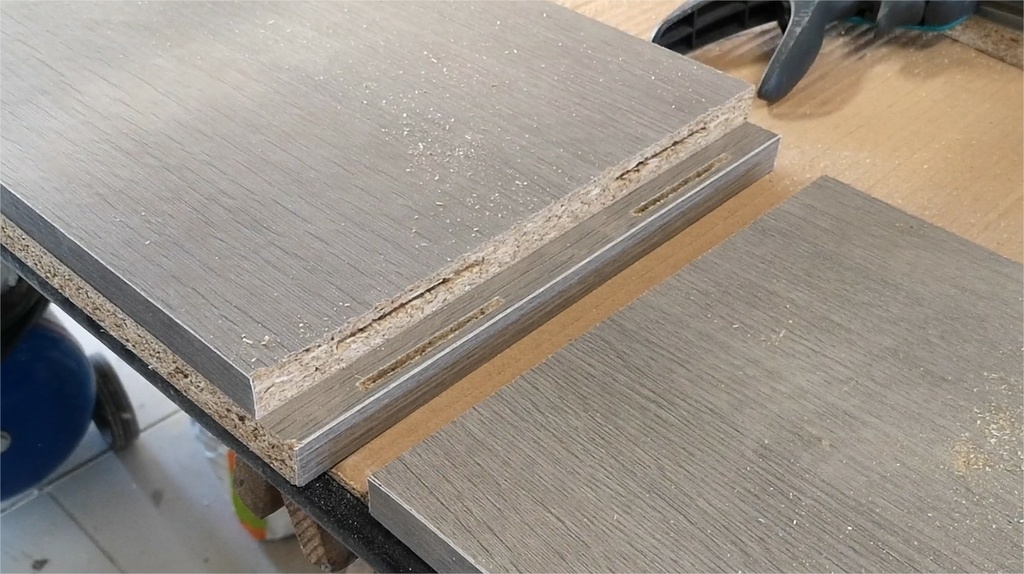

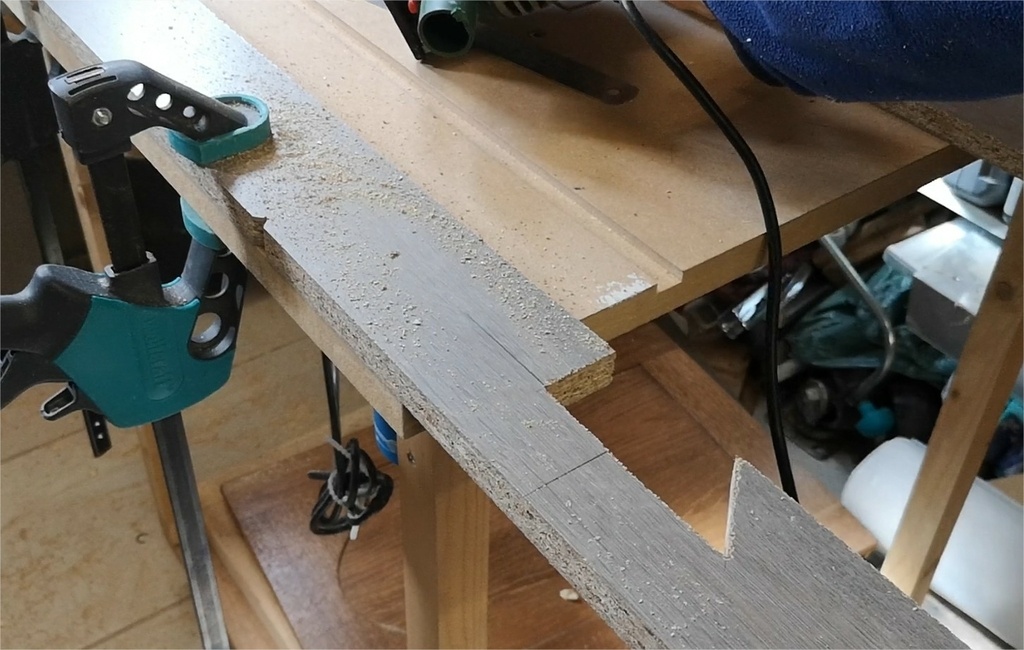

Pour connecter le haut et le bas, j'ai installé des lamelles qui ne seront collées que d'un seul côté.

La tête de lit sera fixée au mur sur 2 supports.

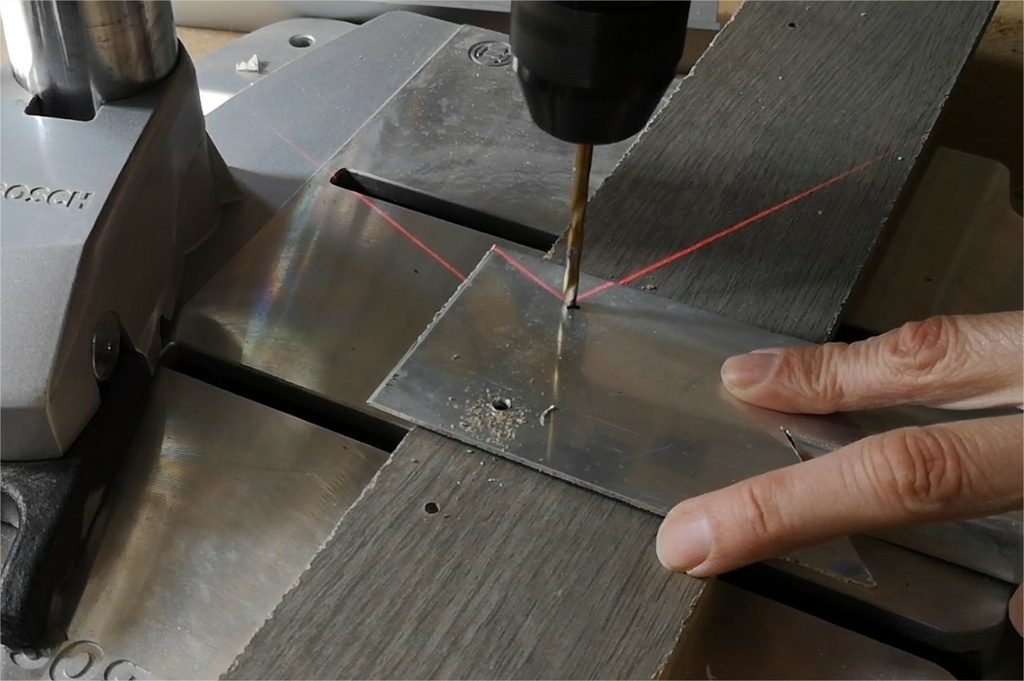

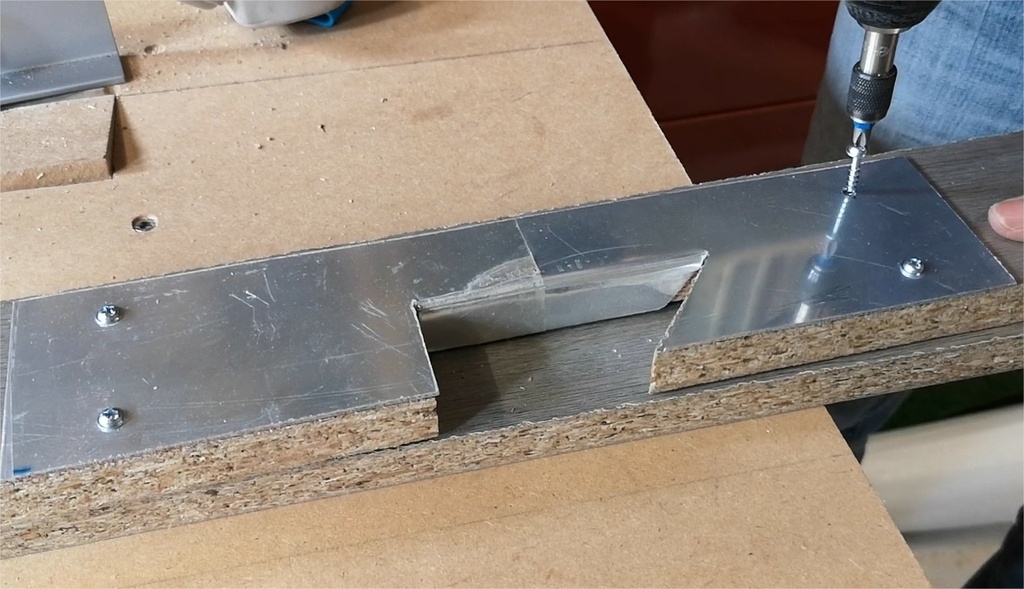

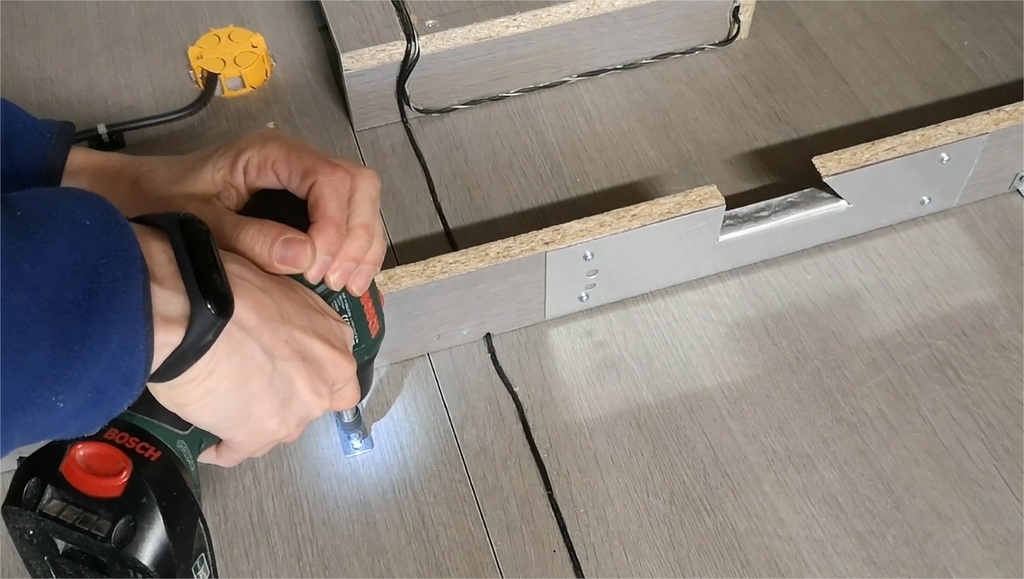

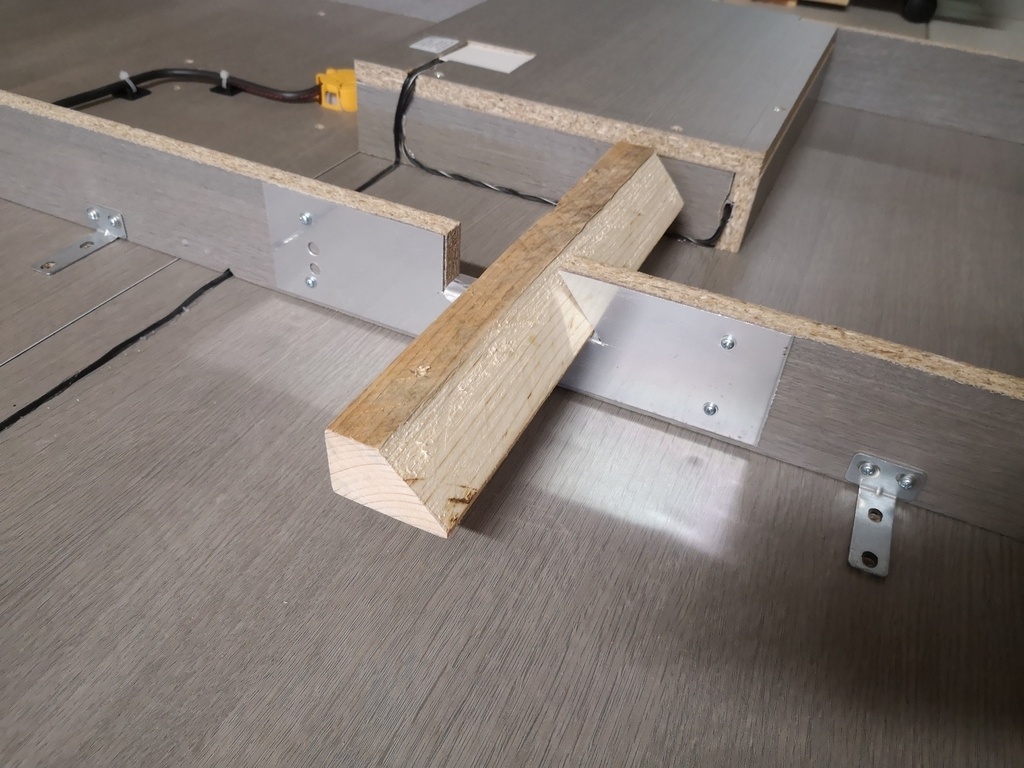

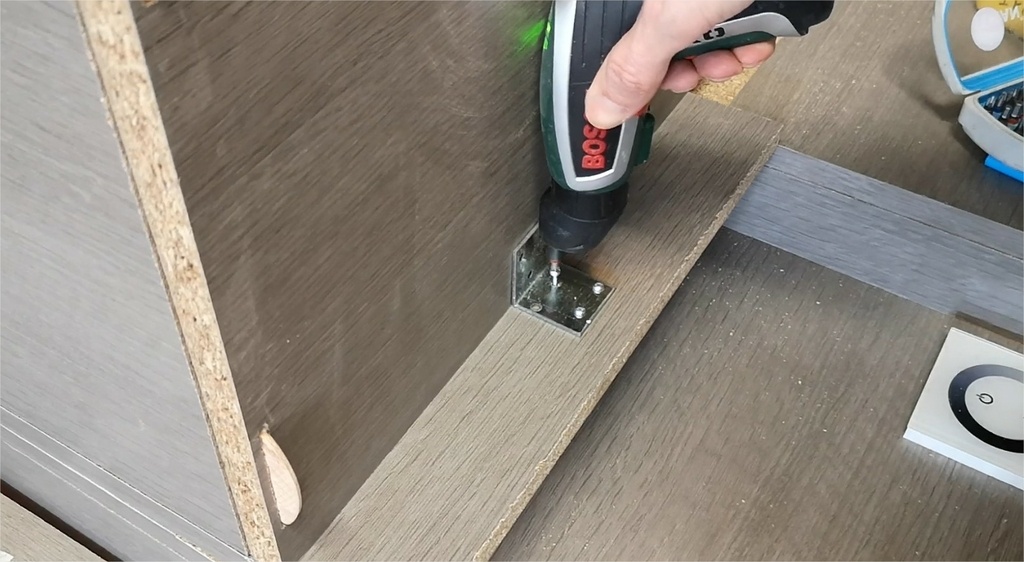

À l'arrière de la tête de lit, j'ai réalisé des crochets renforcés avec une plaque d'aluminium.

Les 2 supports muraux verticaux servent également à relier la partie supérieure à la partie inférieure.

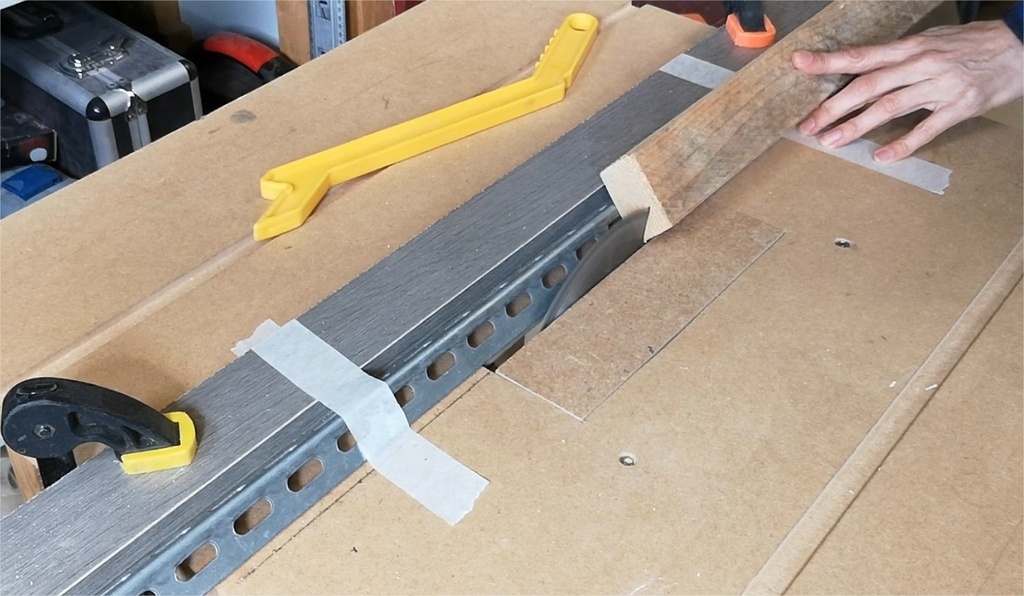

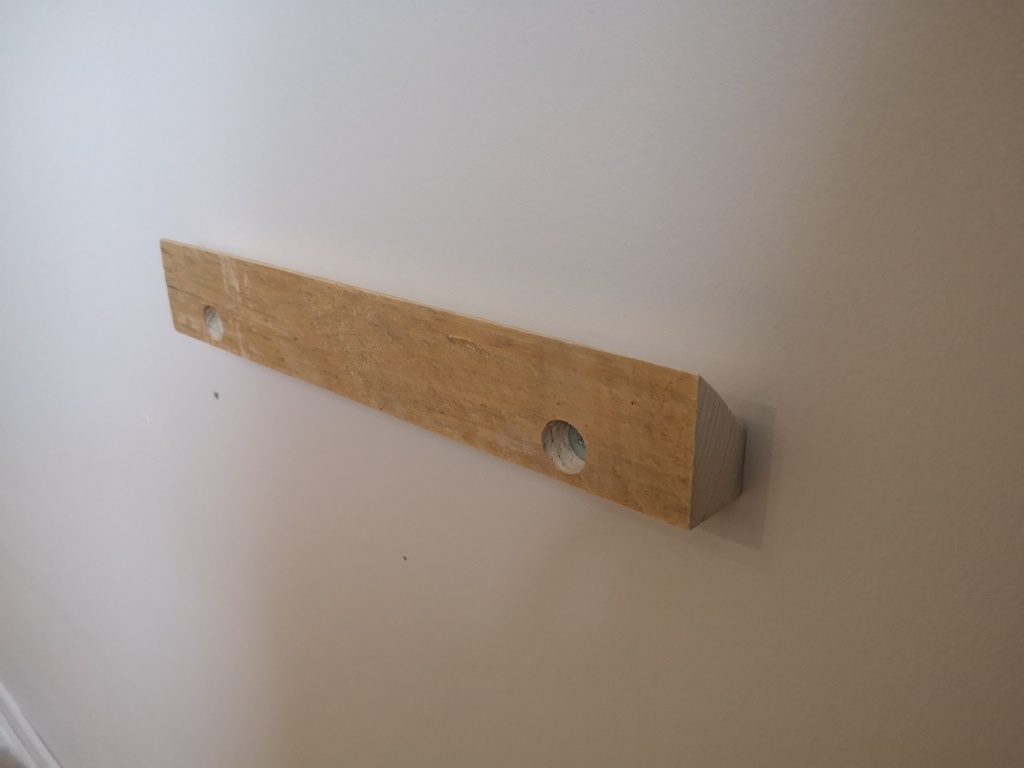

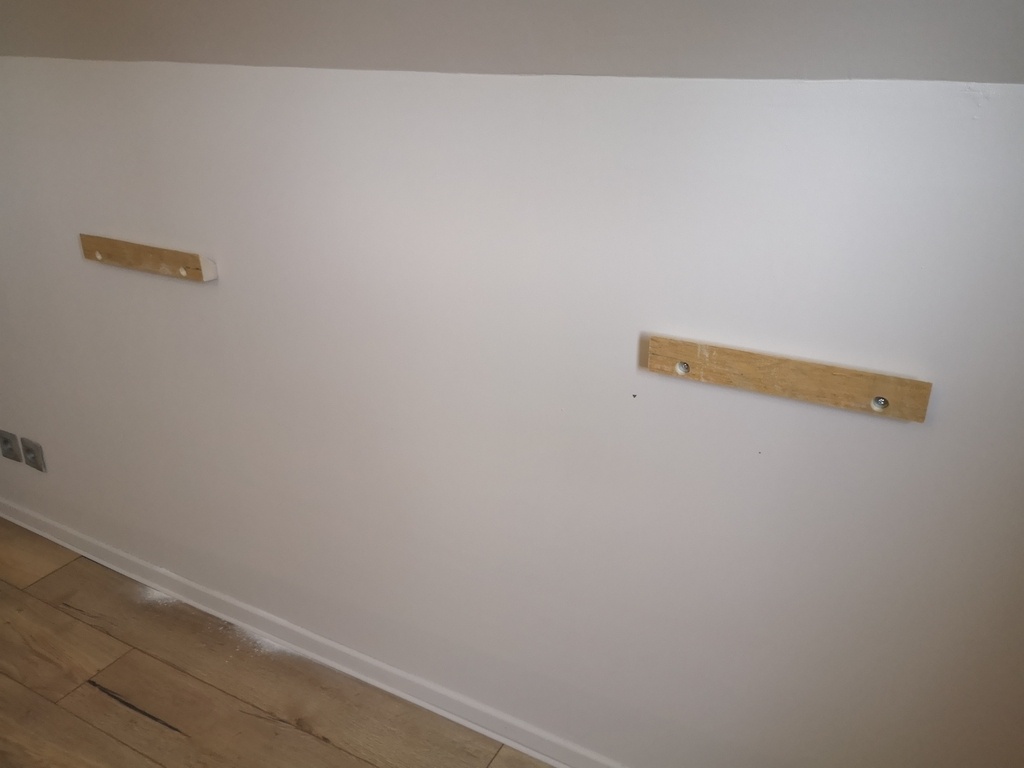

Pour l'installation, j'ai vissé les supports biseautés avec des chevilles à placo.

Les quatre éléments sont ensuite transportés et assemblés sur place, et l'ensemble est fixé au mur par 2 personnes.
