Plafond vague


Bonjours
c'est un plafond de restaurant sur Avignon

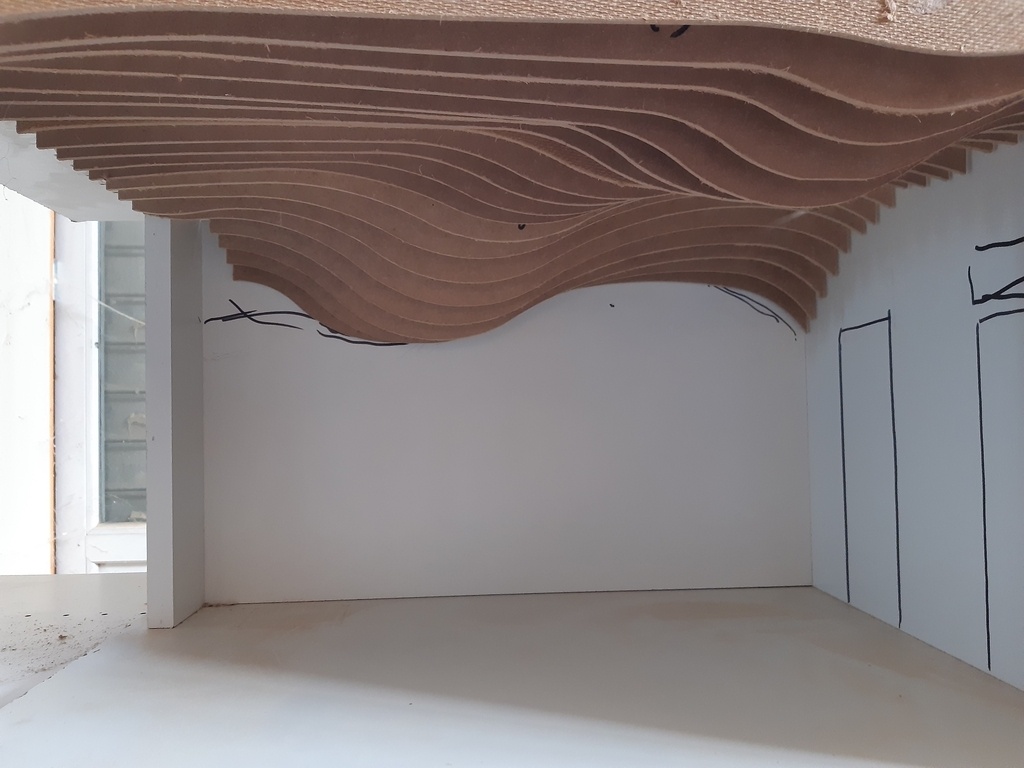

l'idée est du client qu'il avait vue sur une photo sur le net mais il ne m'a donné que l'esprit de ce qu'il voulait, nous avons travaillé ensemble et somme tombé d’accord non sans mal car je ne voyais pas comment lui présenter le visuel car mes limite en dessin 3D ne me le permettait pas, donc je lui est fait des maquette à l'échelle 1/10 pour qu'il ce rende compte
le plafond fait environ 4,80m x 4.10m en réel

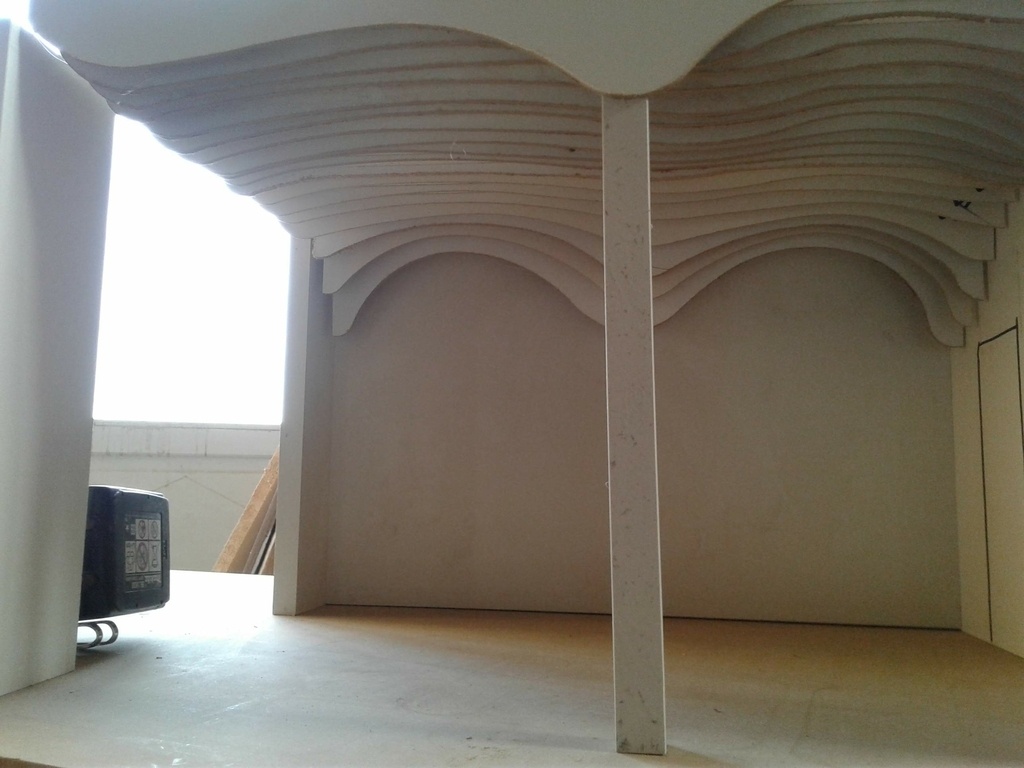

projet 1

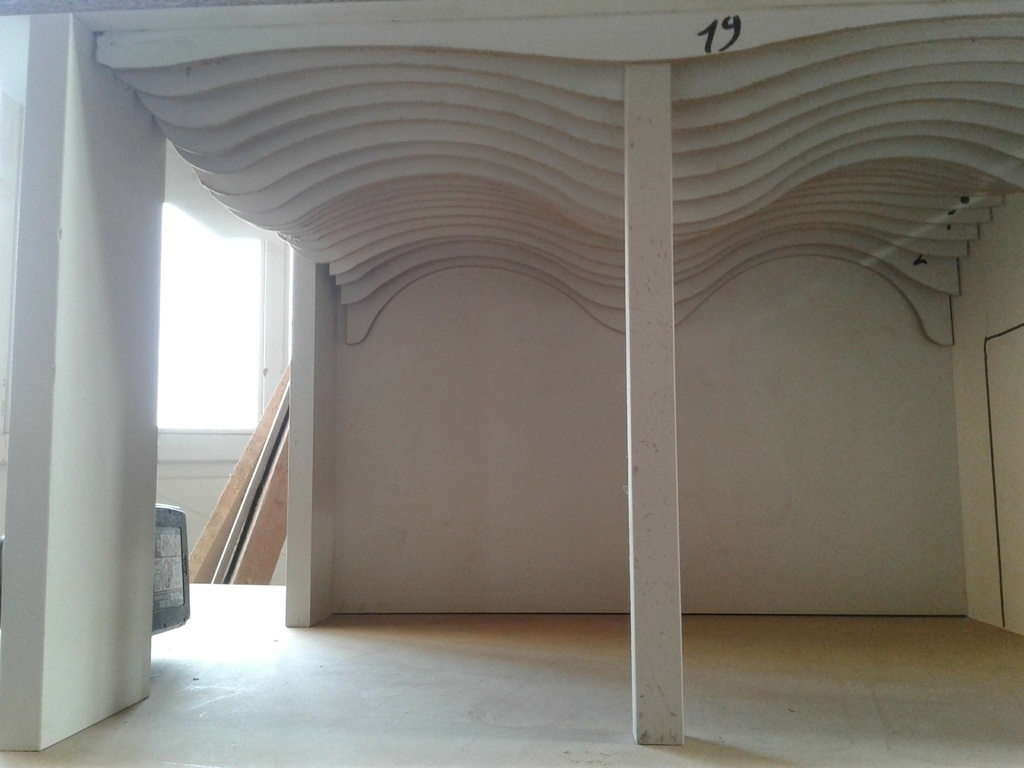

projet 2

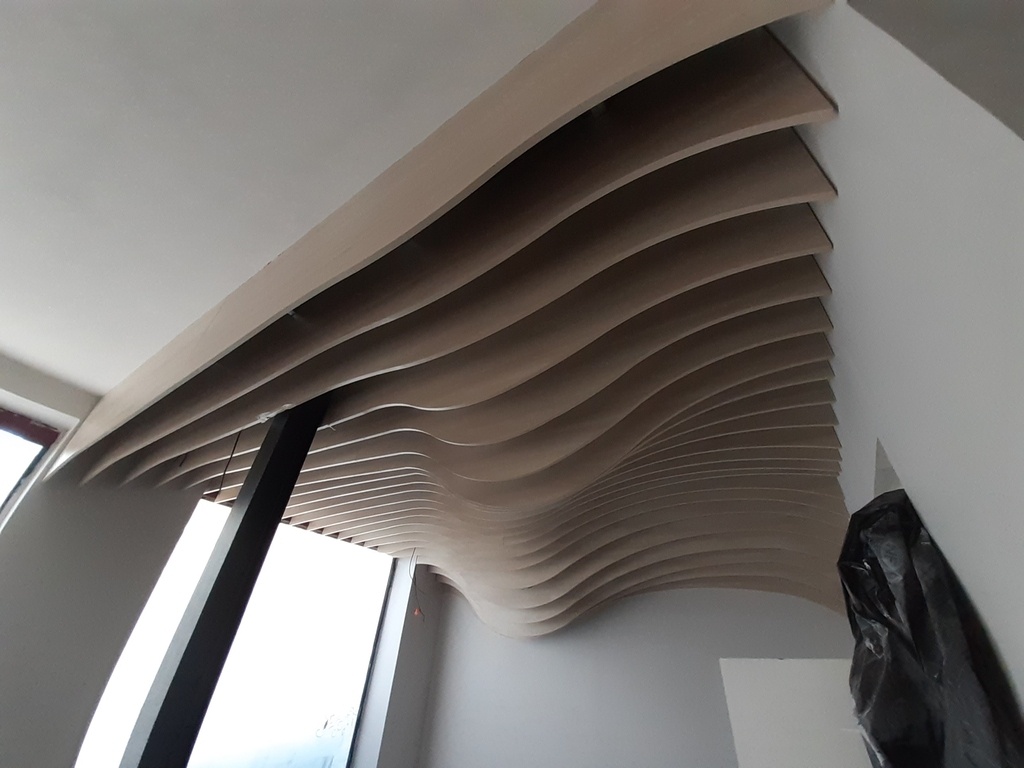

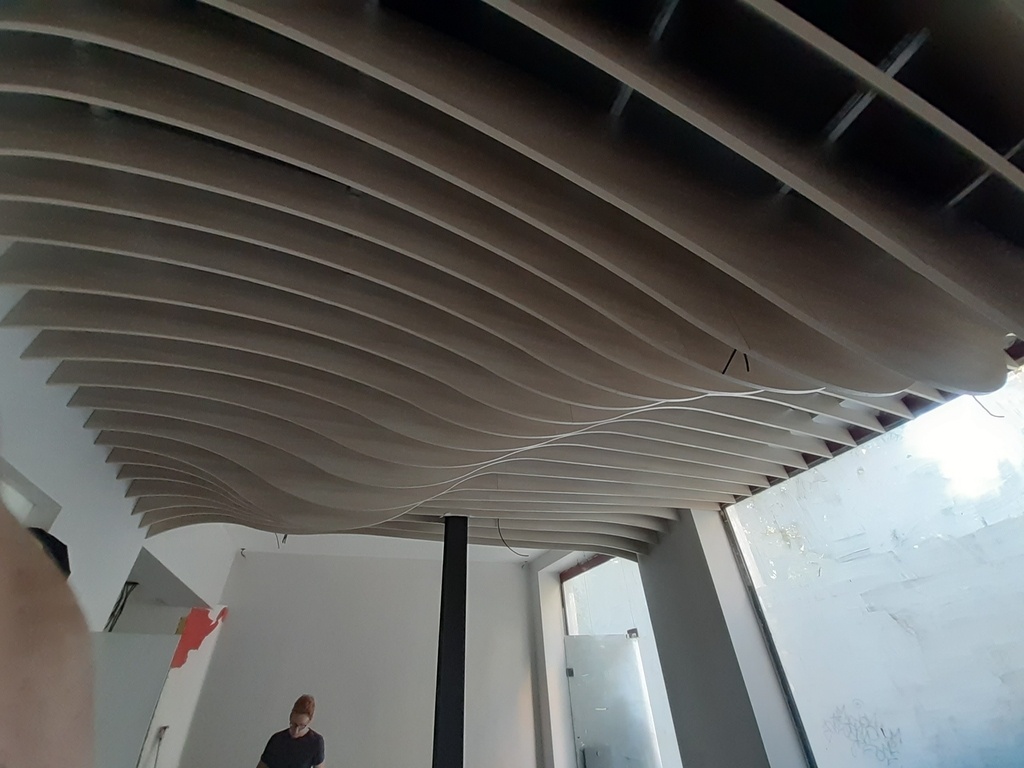

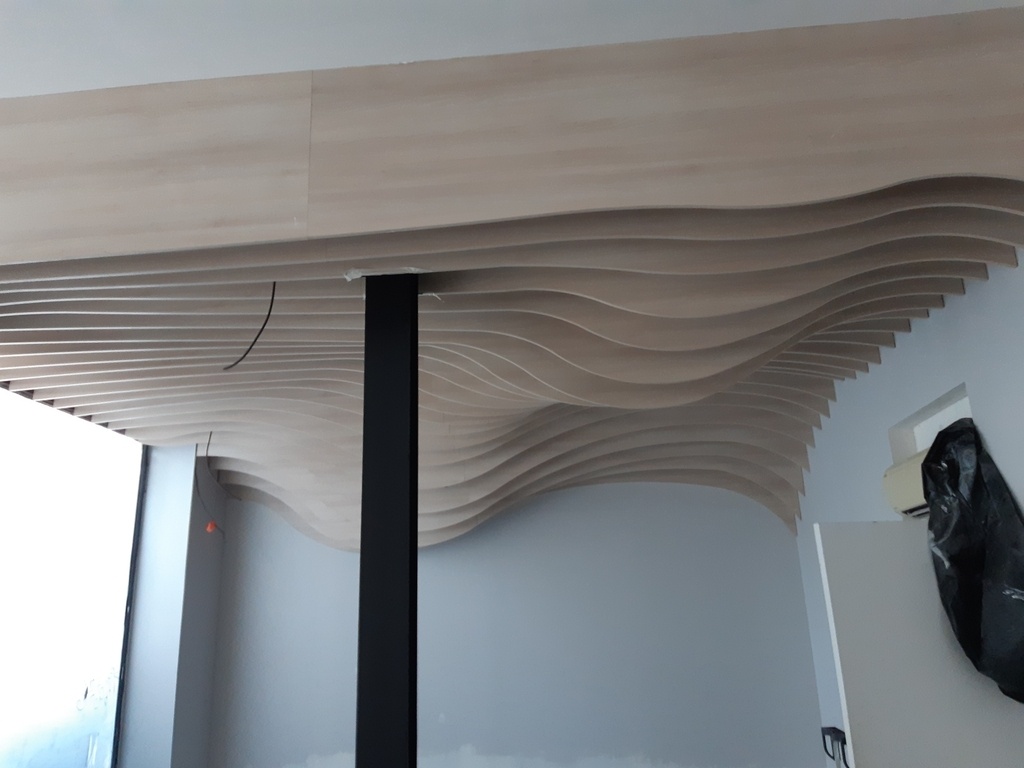

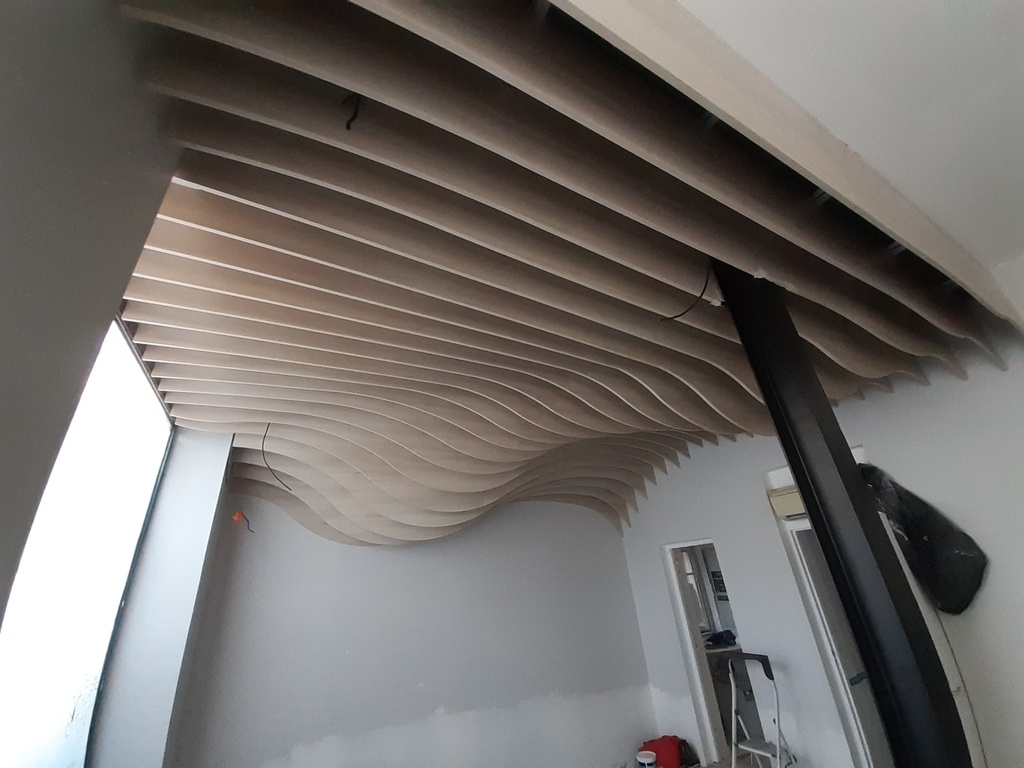

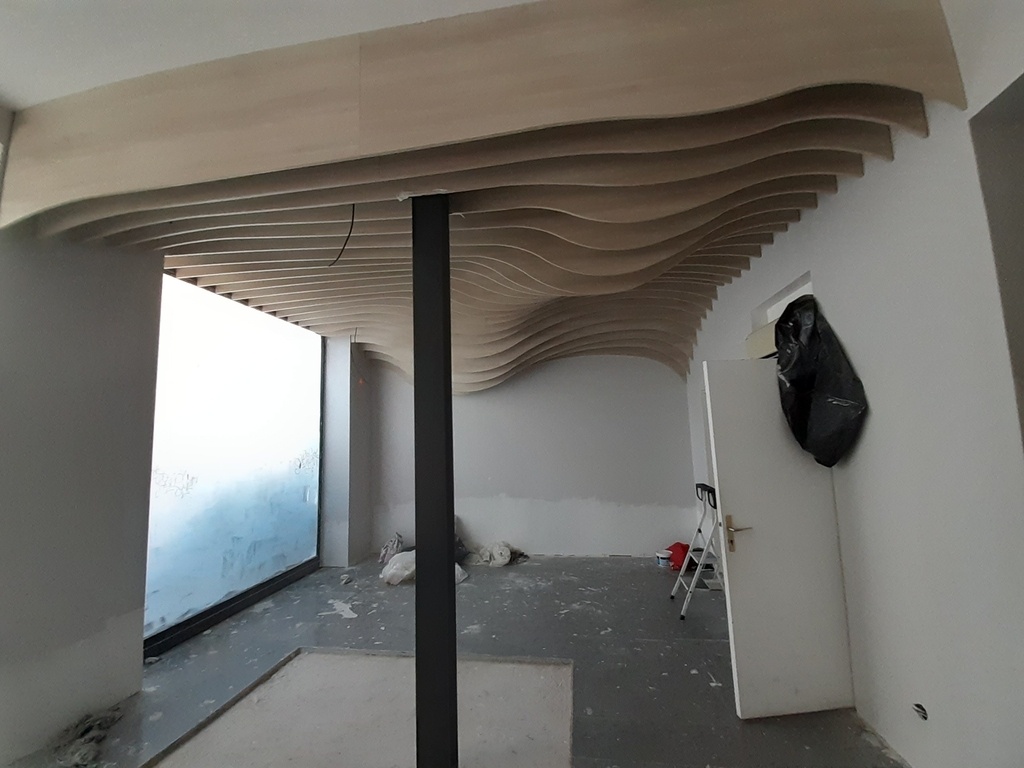

et enfin le projet retenu (entre temps le poteau et malheureusement tombé sur personne rassurez vous!)

je pense que vous allez me demandé comment tout cela tiens au plafond

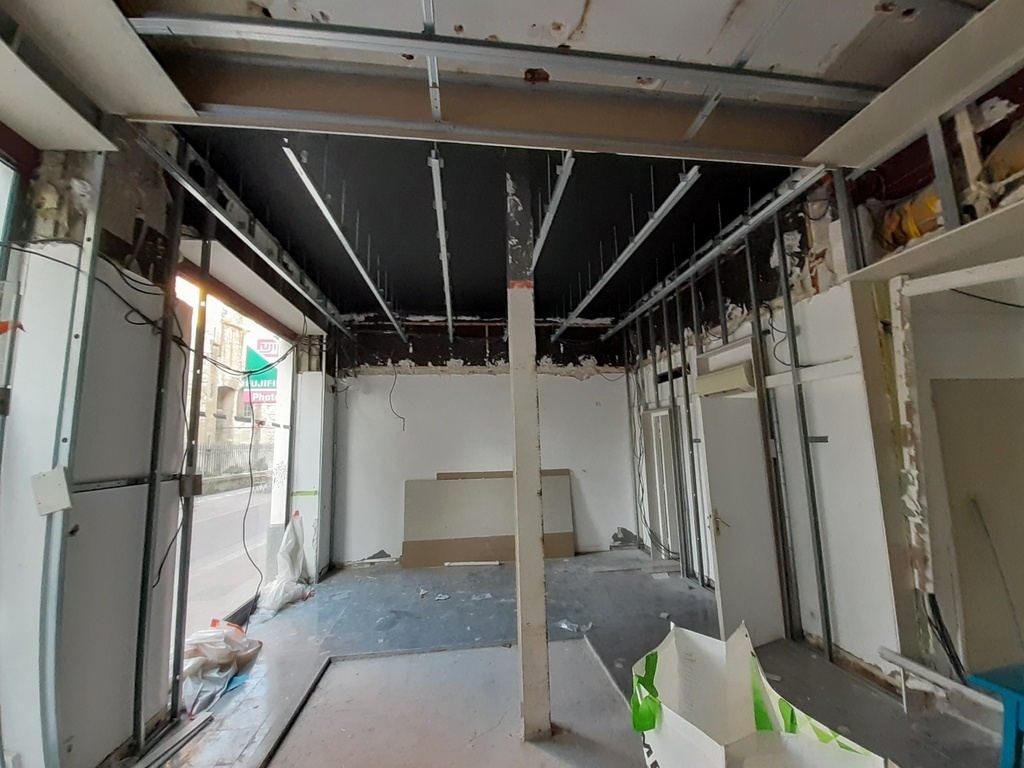

mise en place des rails porteurs style placo fixé au plafond par des suspentes tiges filetées

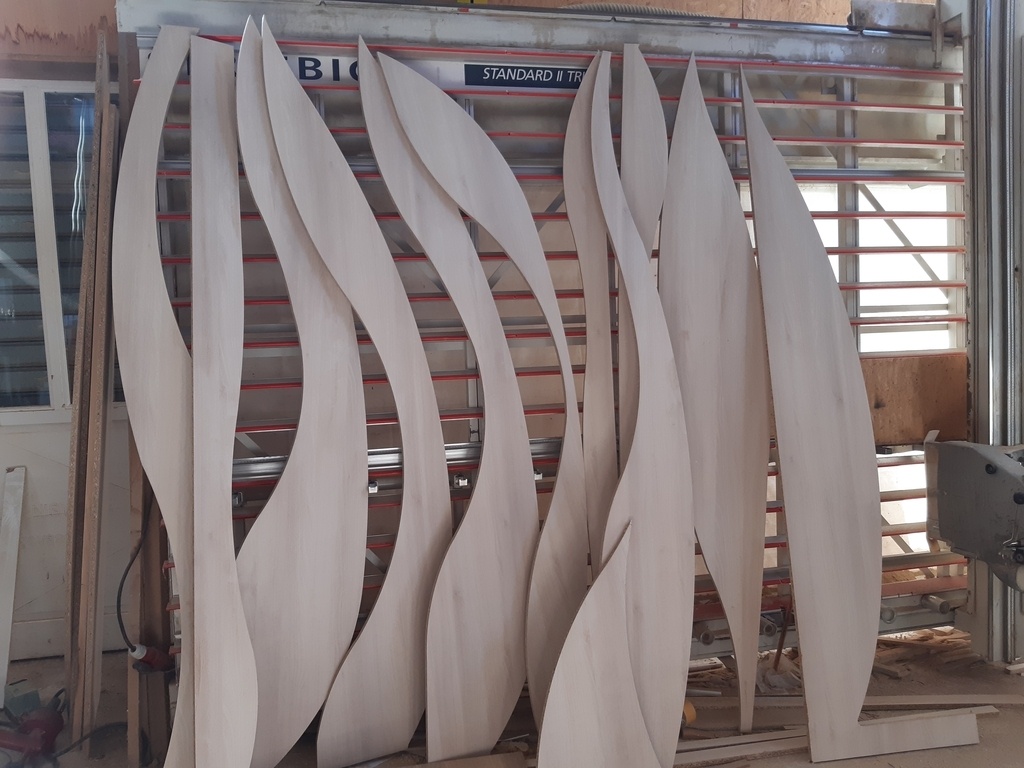

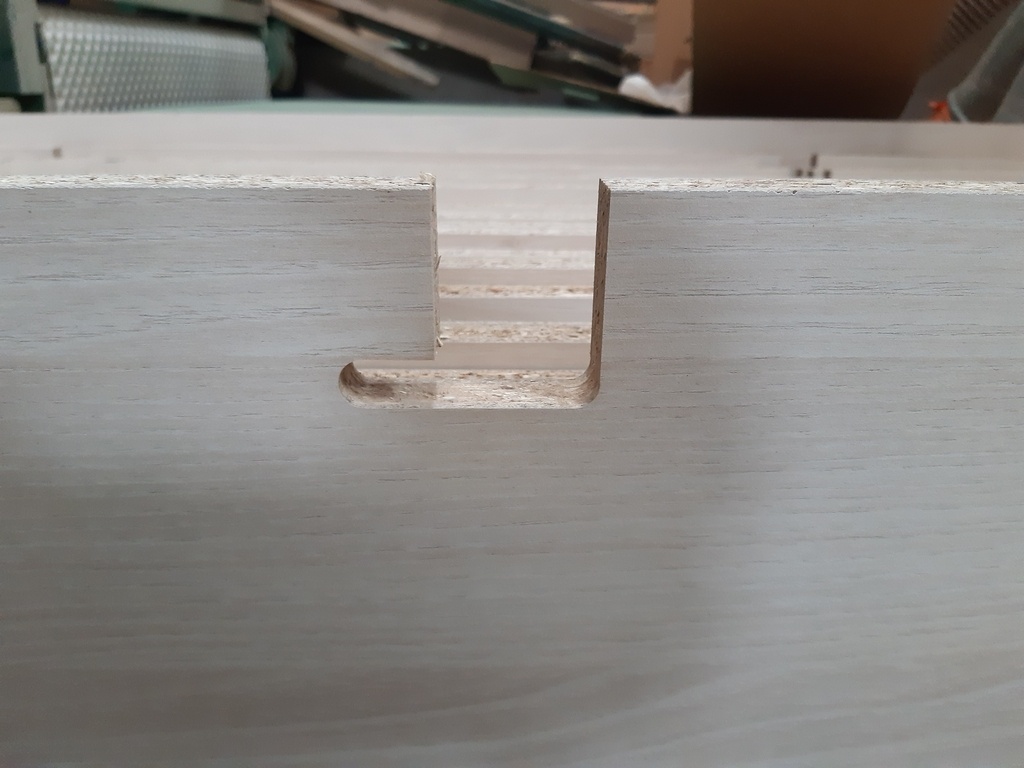

entaille sur les différent éléments

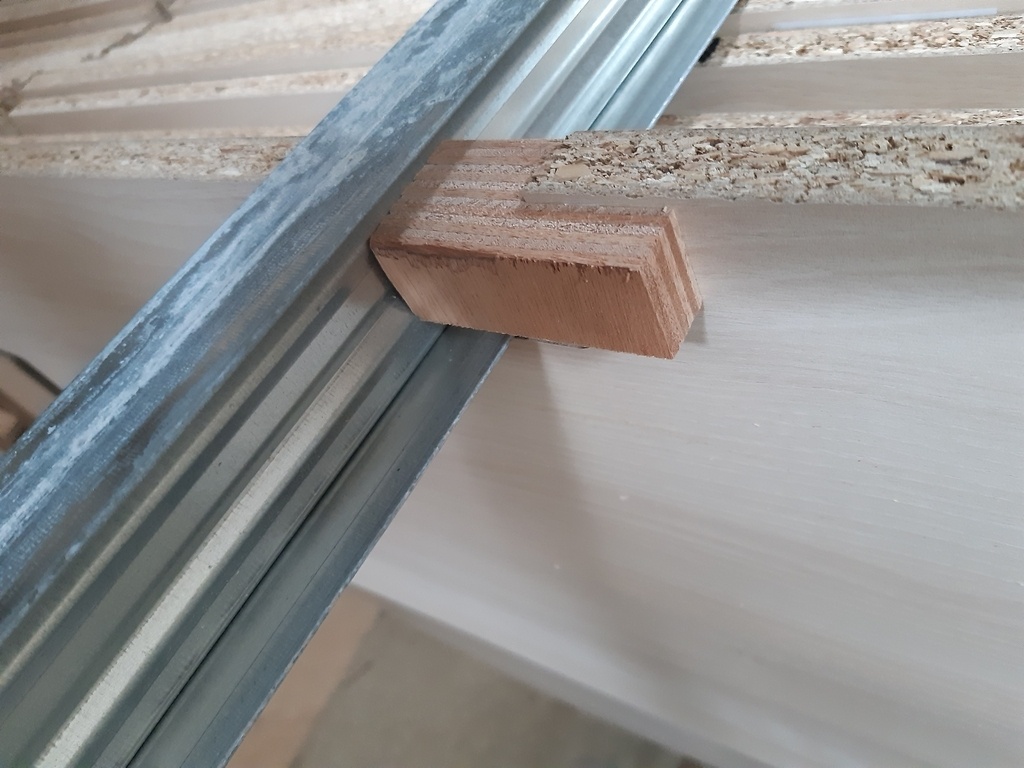

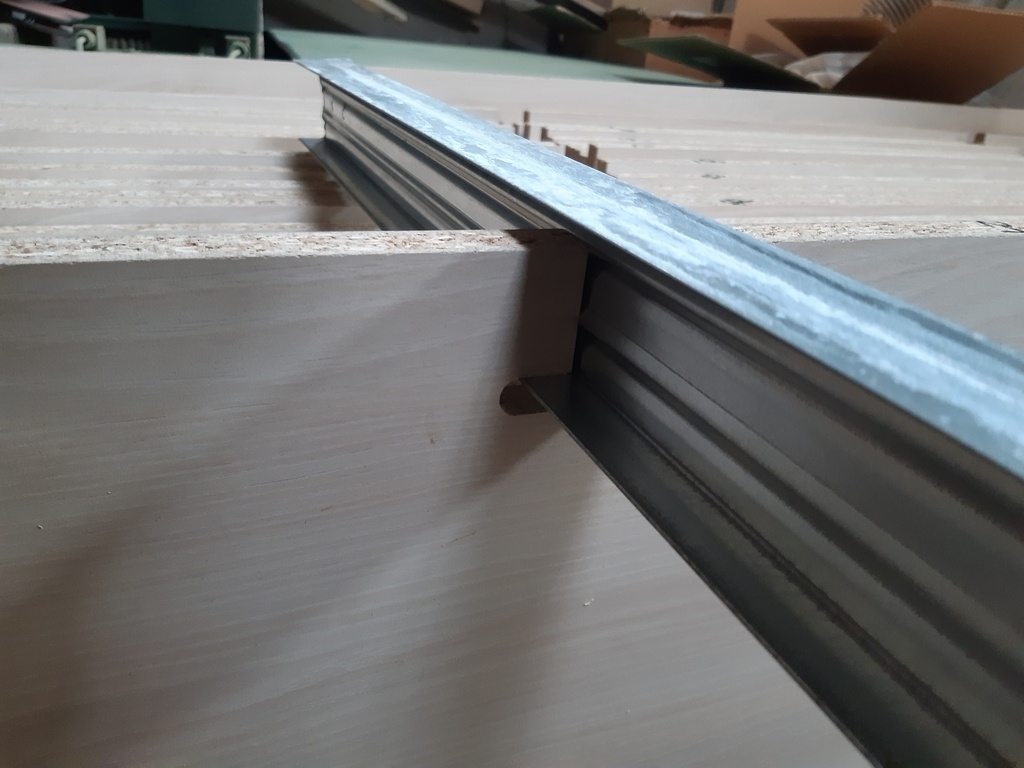

insertion du rail porteur

blocage sur le rail avec une vis en plus qui n'est pas sur la photo

pour ce que cela intéresserai je donne tout un lot de chutes de mélaminé Egger ref: H1277 st9 acacia de Lakeland


Discussions

francoisB30  a publié la création "Plafond vague".
il y a 9 mois
Erebor

Waaaaa magnifique !

lamalleencoin

Voila .. c'est le genre de projet qui fait b ..... Ahh c'est quand meme plus sympa que un dressing . Super et bravo pour la réalisation et au client .

Vic66

L'effet est saisissant et très astucieux pour les fixations! J'aime beaucoup.

nyril
( Modifié )

Joli! Et comment va etre habillé l'espace entre les "vagues"? Placo?

francoisB30

je ne comprend pas ce que tu veux dire ?

Vic66
( Modifié )

francoisB30 Je pense qu'il veut dire quand on est en dessous et que l'on lève les yeux, il y a des espaces, sont-ils fermés?

francoisB30

si c'est bien ça non ce n'est pas fermé si on ferme avec du bois comme ces un bâtiment qui accueil du publique la norme feu l'interdit pas plus de 25% de la surface couverte sinon matériaux M1 et cela deviens compliqué

Folgansky

Même avec un textile classé feu?

francoisB30

je ne sais pas !

Olivier80
( Modifié )

Bravo un beau design pas banal. J’imagine que tu as calculé la résistance des rails qui supportent non plus du placo mais un poids non négligeable de bois.

francoisB30
( Modifié )

les rails sont des rail poutre ils sont soutenus tout les 40 cm environ donc les portées sont de 40 cm maxi j'aurai pu mettre le double ça aurai été encor bon, ce qui me créait le plus de souci sont les encrages au plafond je les ai multiplié au final il reste en moyenne environ 15kg par suspente

Ara
( Modifié )

C'est superbe ! +1 avec ton client : le projet 3 est de loin le plus beau !

francoisB30

effectivement je trouve aussi
le plus dur était de mettre une continuité dans le mouvement de la vague sans avoir une vue d'ensemble en continu je ne la voyait que en découpent les maquette pour cela le centre d'usinage a une fonction de remise à l'échelle bien pratique
les premiers jets je suis parti sur mauvais mouvement (donner par le client) le troisième a été le bon

Scarta

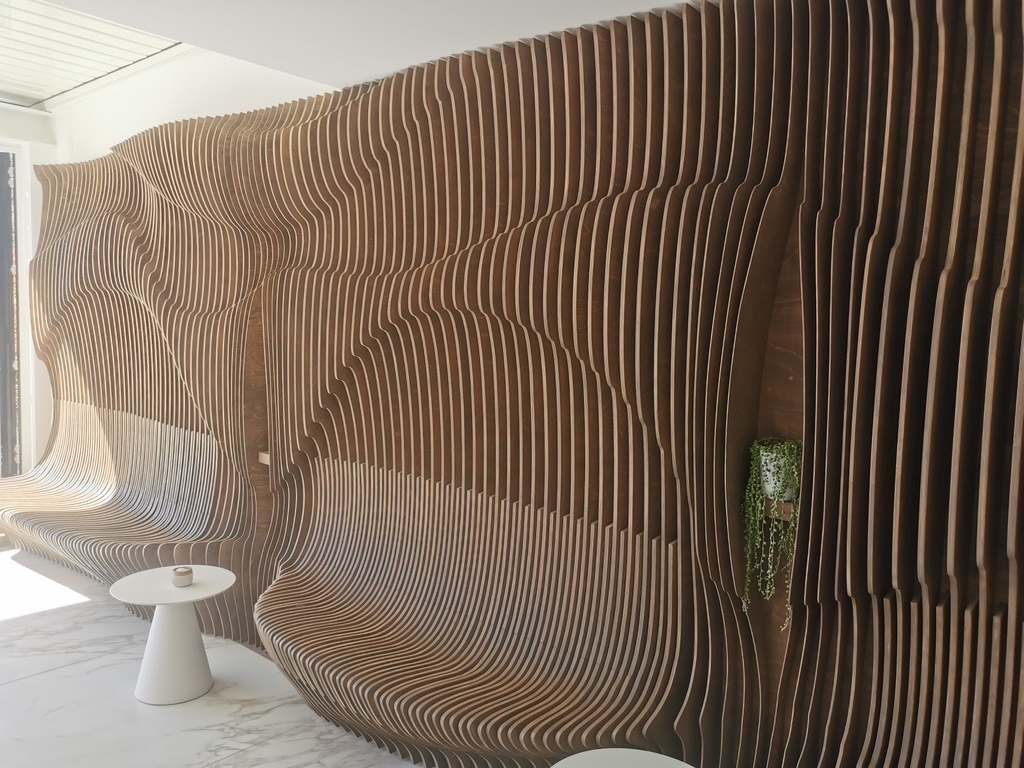

Très classe ! J'étais dans un hôtel où tout un pan de mur était comme ça avec des endroits où ça formait des bancs

francoisB30
( Modifié )

je trouve ça super
je serai curieux de voir les fixations

Scarta

Moi aussi ! le fond est fait d'un panneau et toute les lames reposent sur le sol mais quand à savoir ce qu'il y a derrière le panneau. J'ai pas osé démonté 😁

L'Ecorce du Sycomore
( Modifié )

Pareil que Ara , le projet retenu est mon préférer aussi.
J'adore l'idée et malin la fixation!

Merci du partage.

francoisB30

MERCI à tous pour vaux commentaires élogieux

Erick

Même avis que beaucoup, c’est magnifique !
Bravo pour cette réalisation 👍😉

Charmousse

Même les chutes sont très belles et très aériennes. Tu les places sur un socle, tu les protèges et cela fait une œuvre d'art pour jardin public.

artiste : Kamwei Fong
( Modifié )

Superbe !
Question sérieuse : pas trop galère à dépoussiérer ?

francoisB30

pour le moment il ne prend pas trop la poussière car les clients sont rare (COVIDE 19 oblige )
après il ne me l'a pas fait remarqué
