Francisco

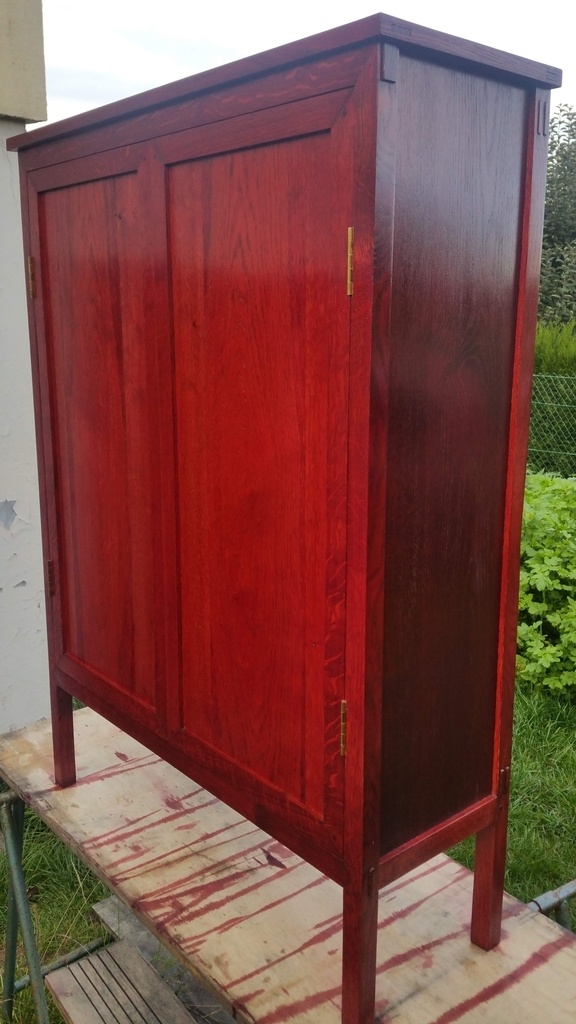

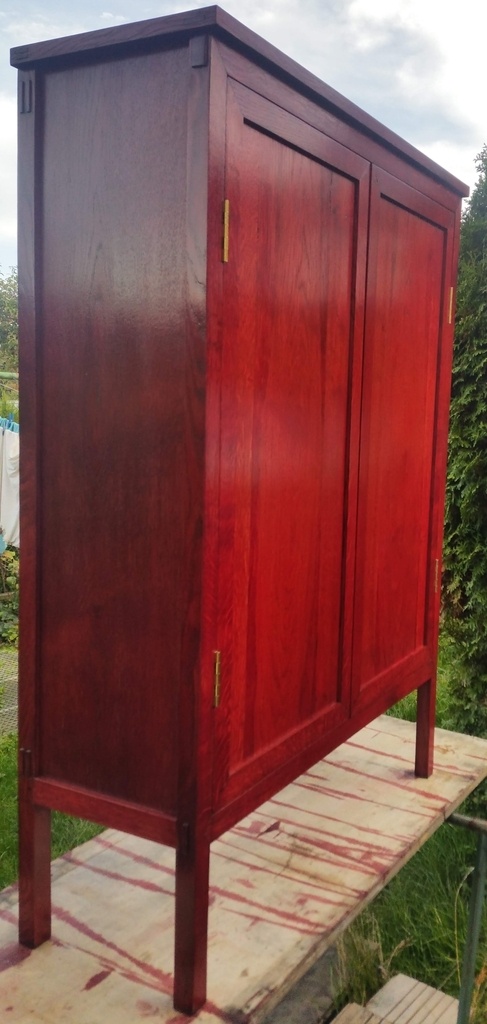

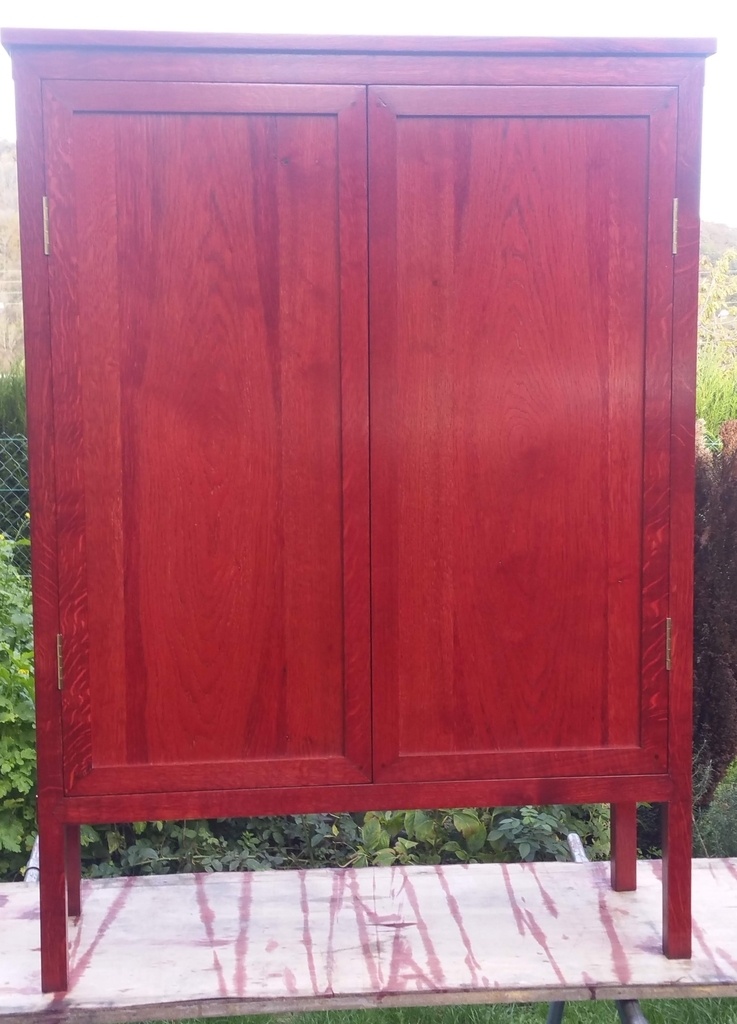

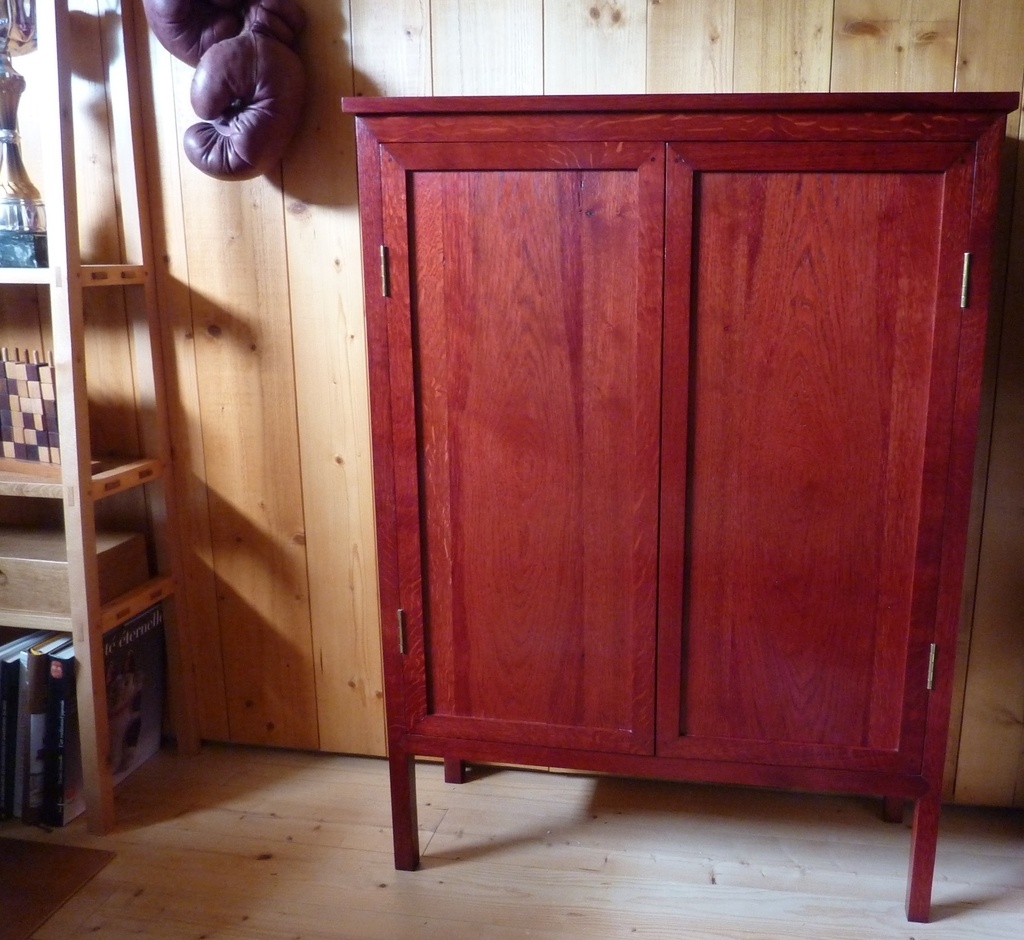

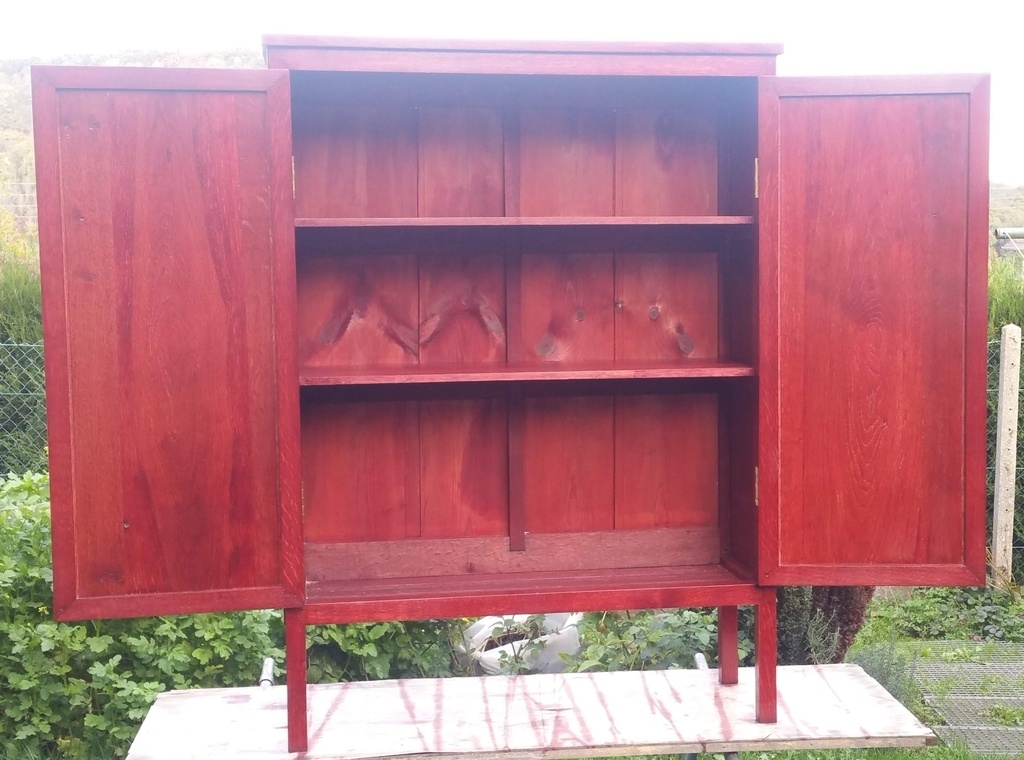

Meuble d'inspiration asiatique


un meuble d'appoint teinté avec une teinte à l'eau. Finition fond dur, mattine gomme laque, cire.

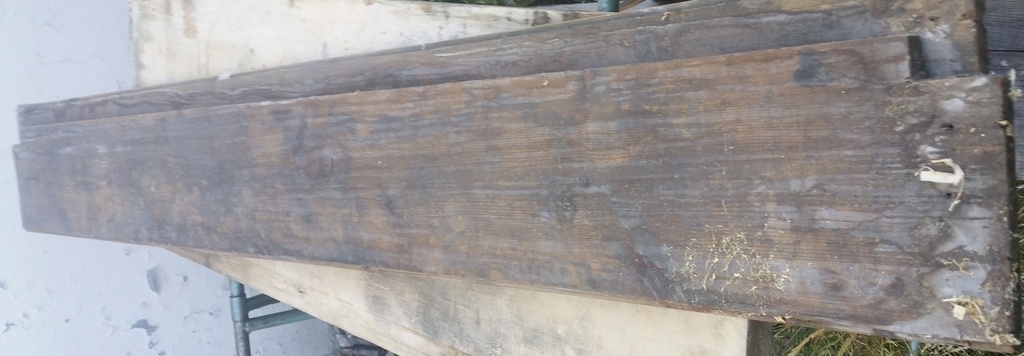

Le bois est en totalité récupéré. je pense que que c'est du chêne et du sapin pour le fond, mais pour le plateau je ne sais pas.
Les outils sont manuels sauf les rainures à l'arrière du meuble.
Tous les assemblages sont à tenons et mortaises.

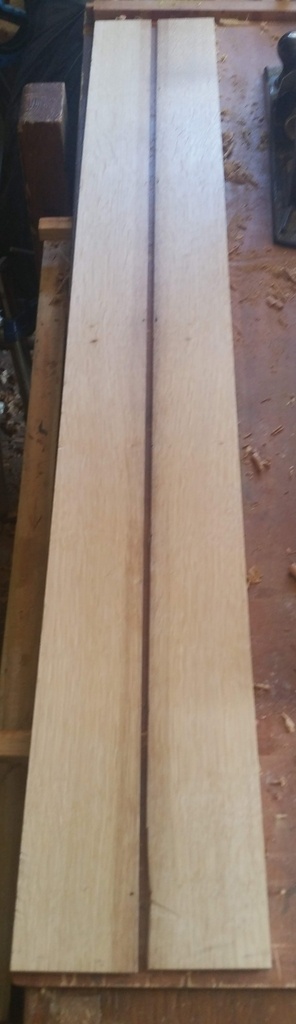

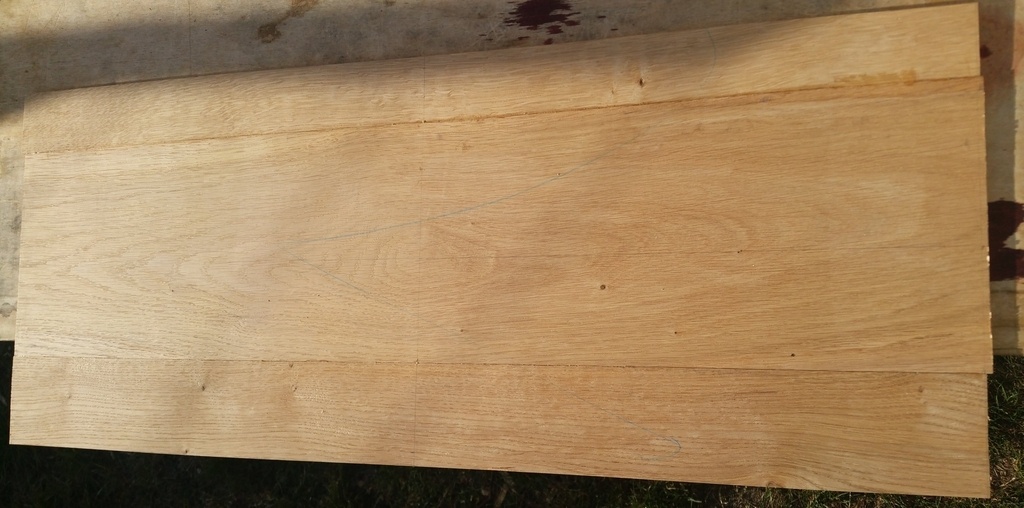

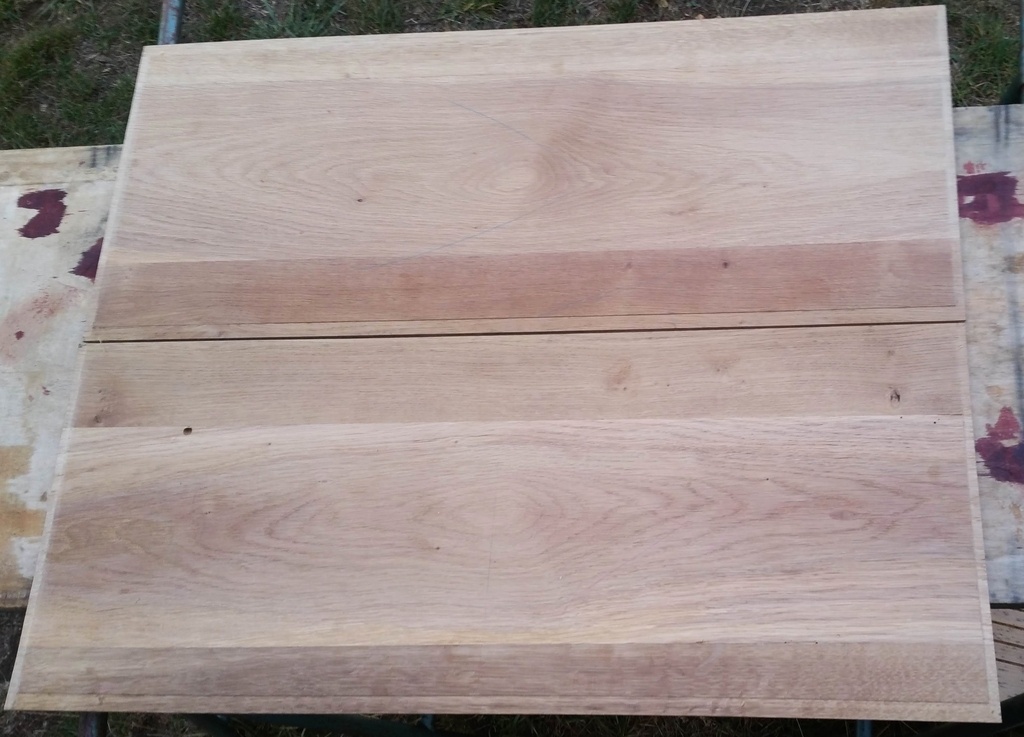

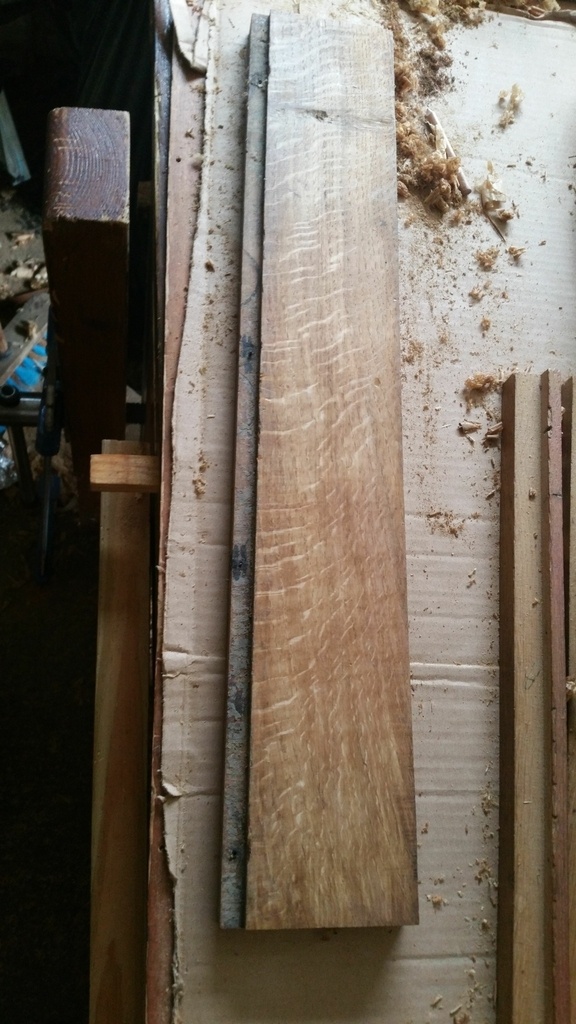

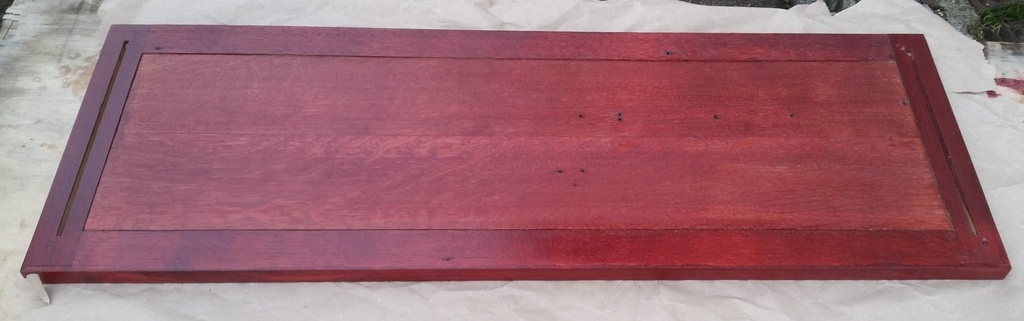

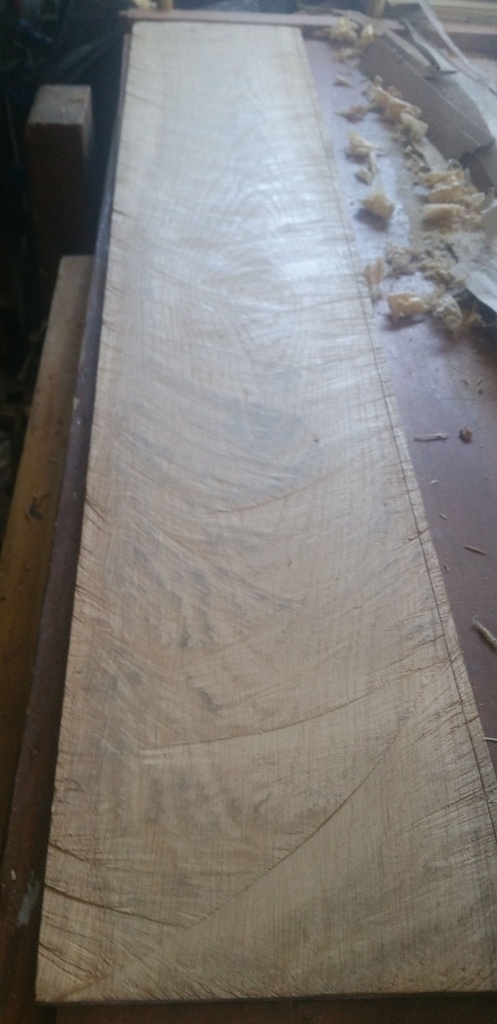

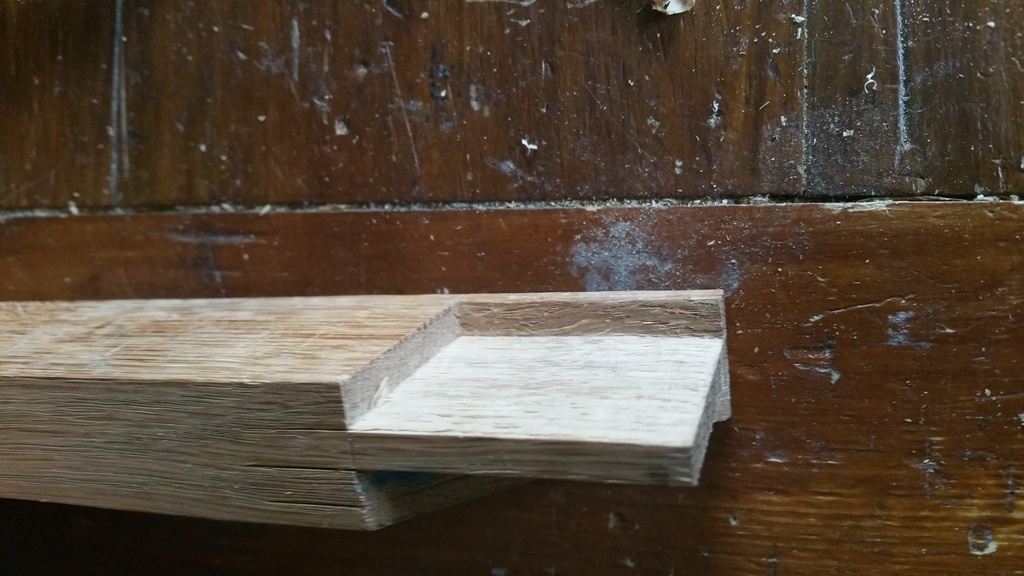

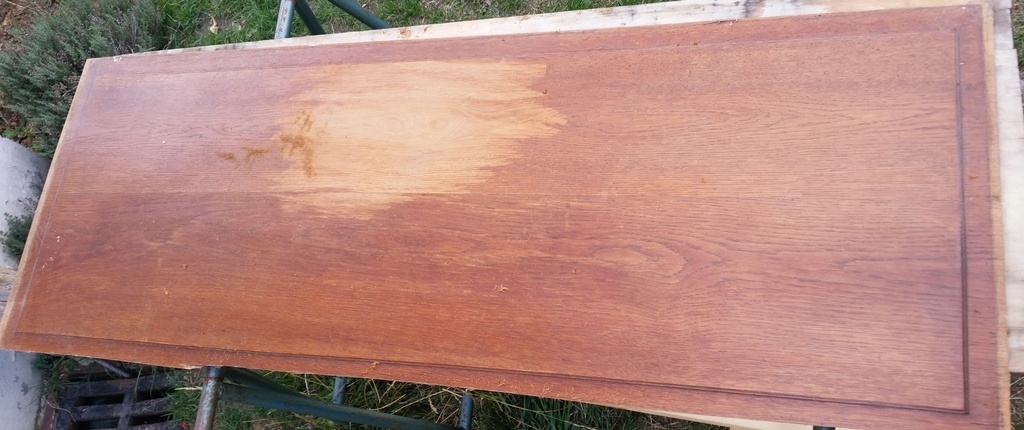

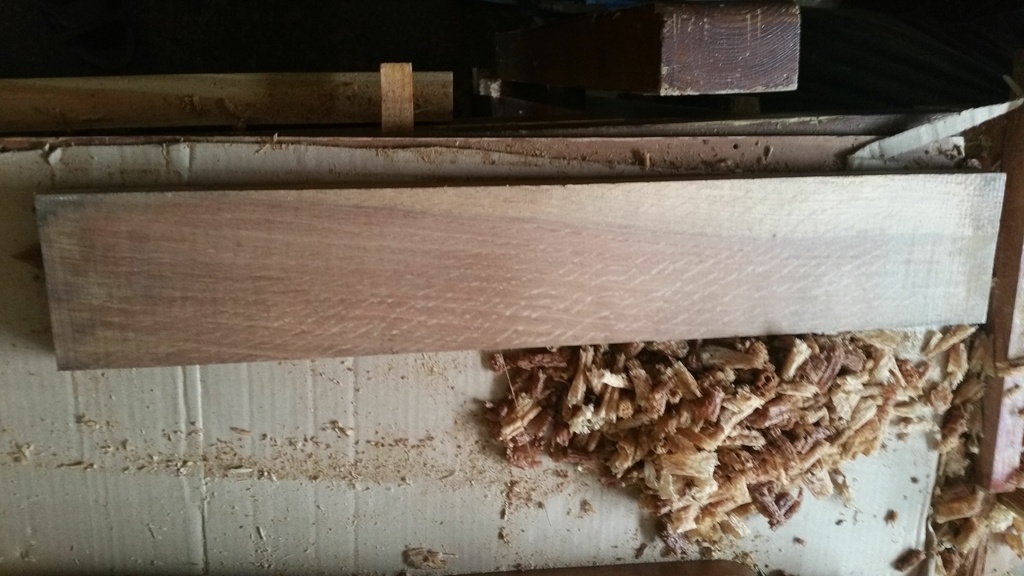

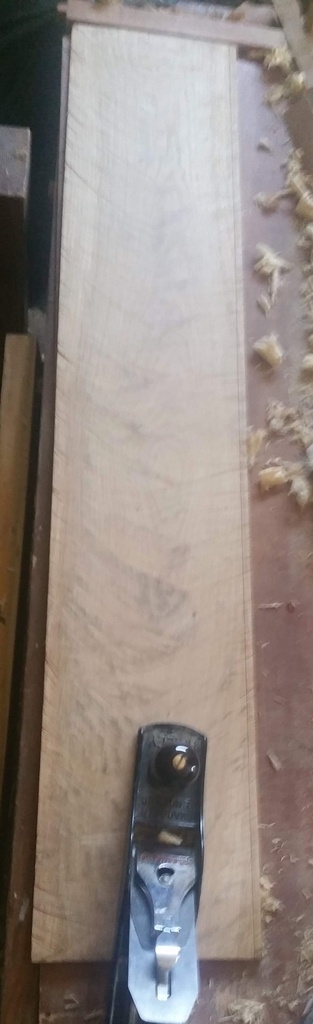

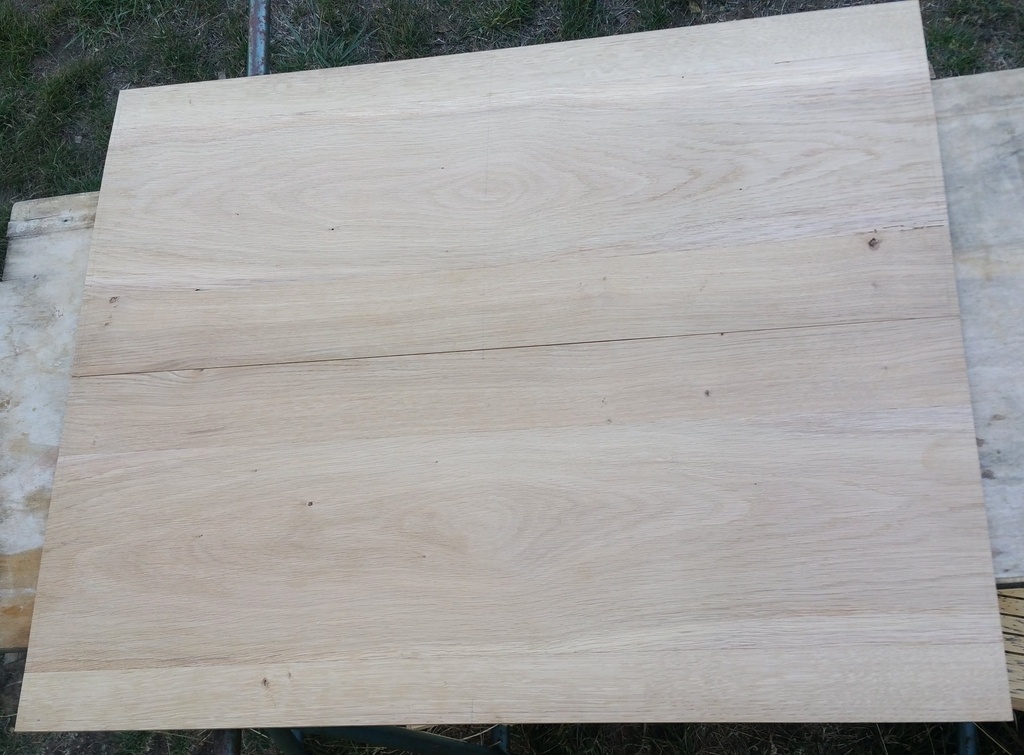

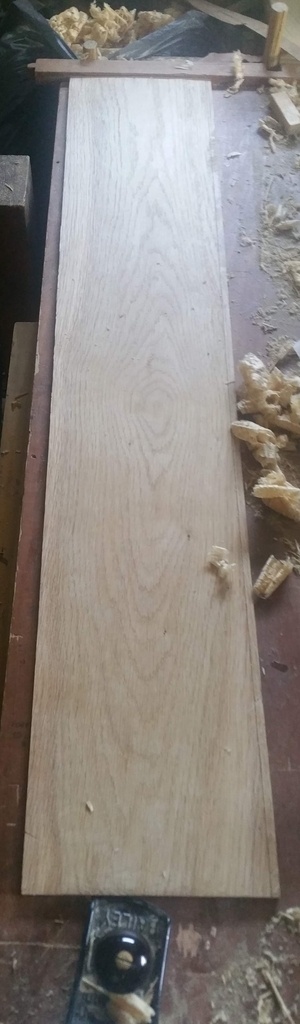

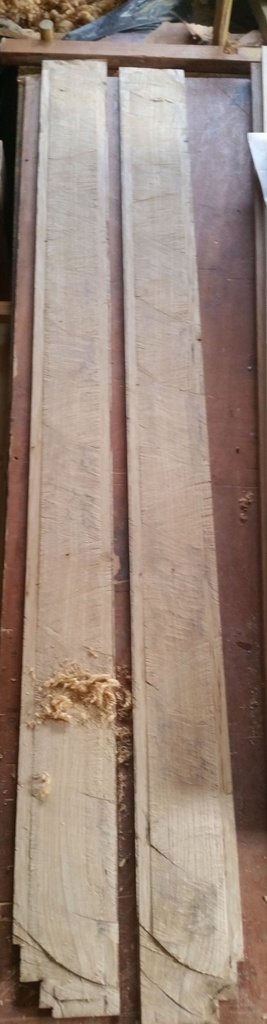

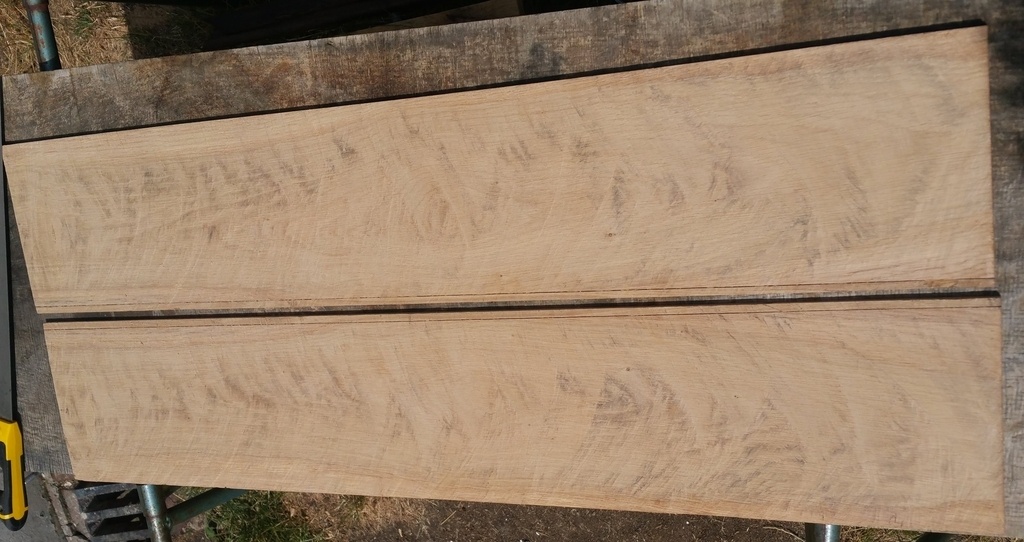

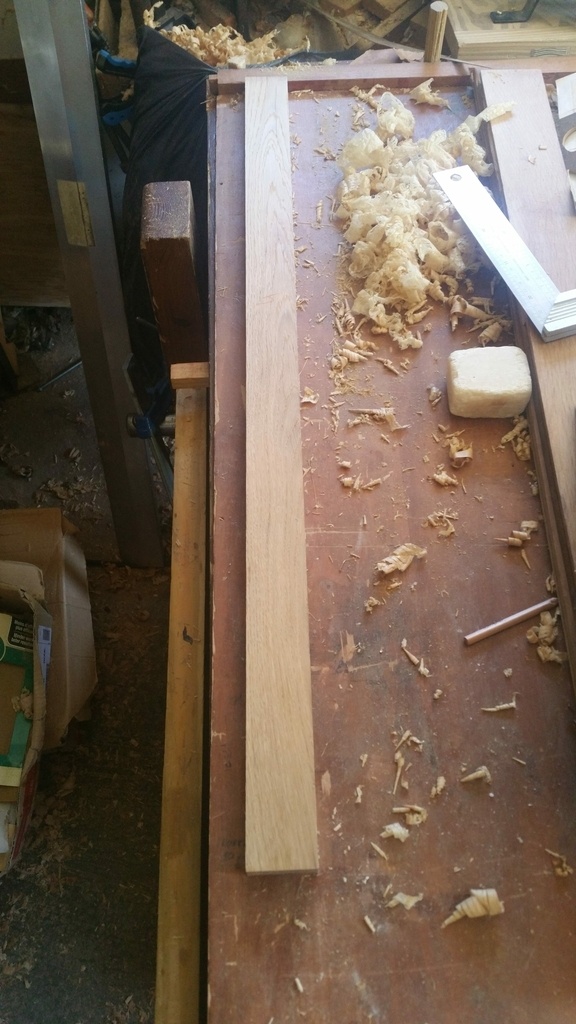

voici en détails la réalisation du plateau

puis réalisation traverses courtes du plateau
puis réalisation traverse arrière

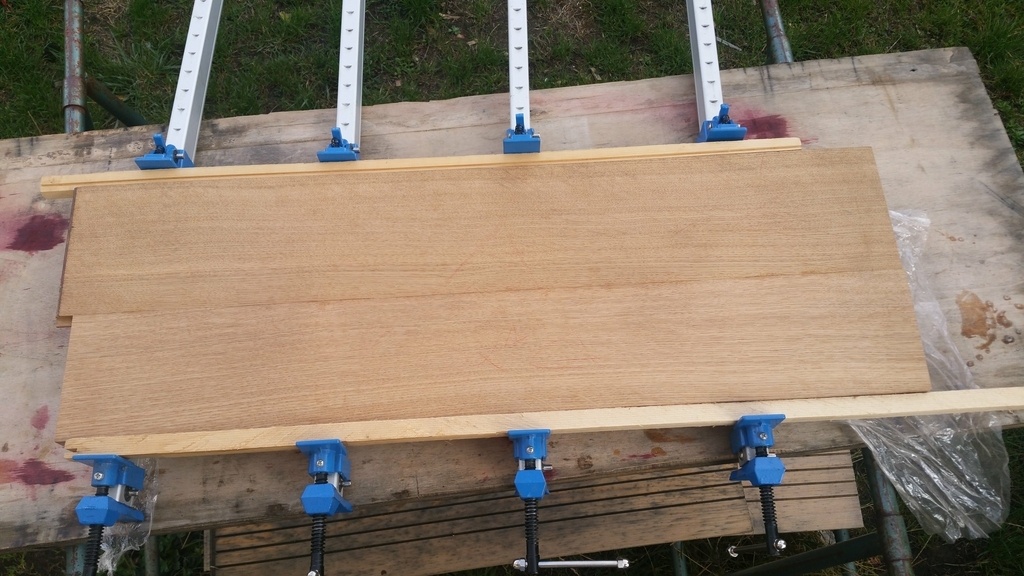

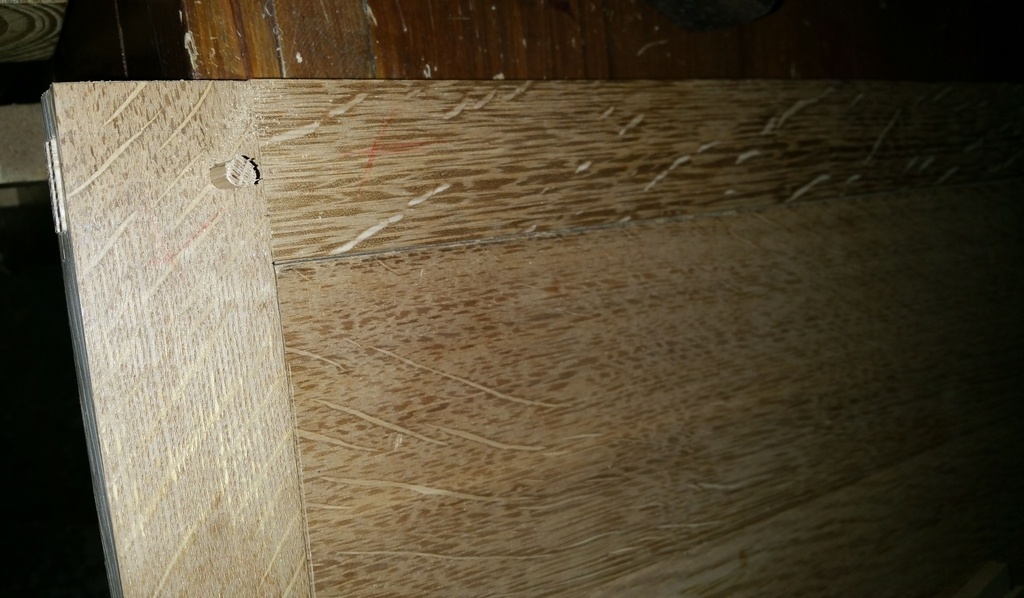

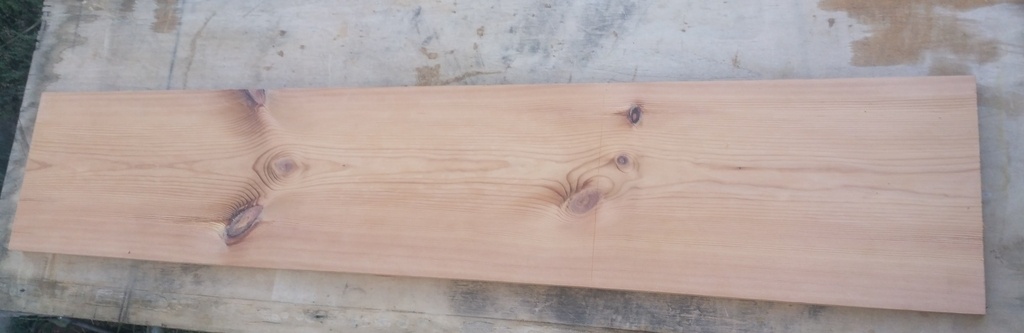

puis le panneau

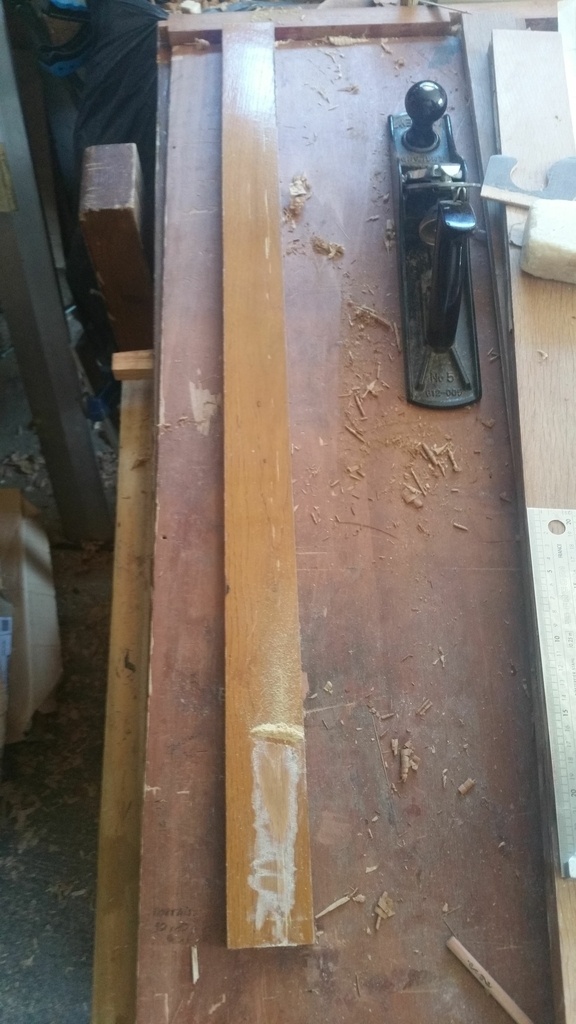

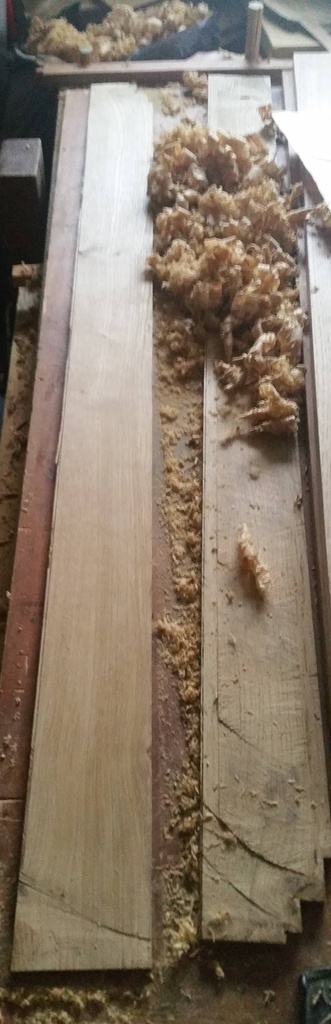

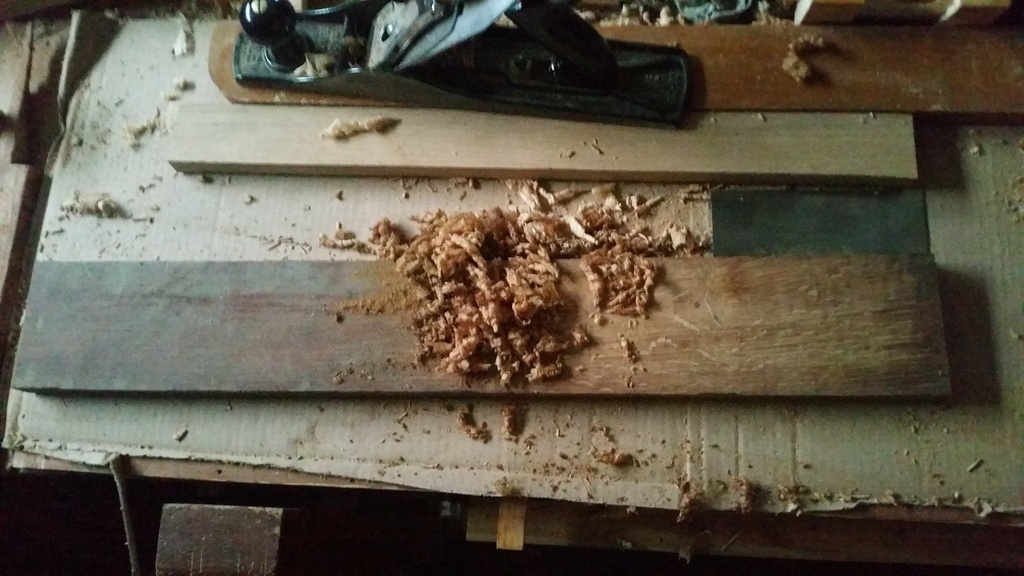

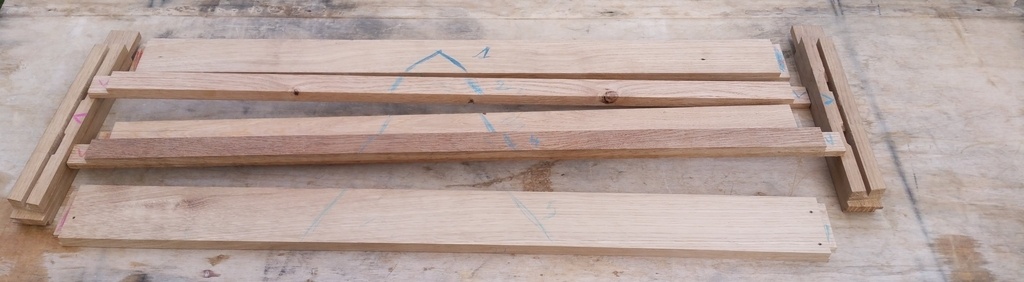

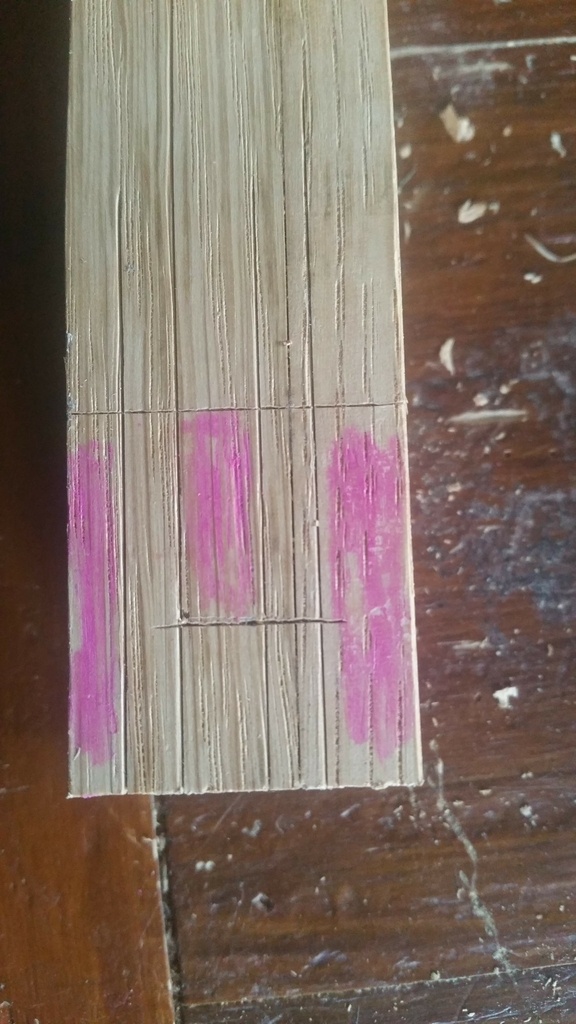

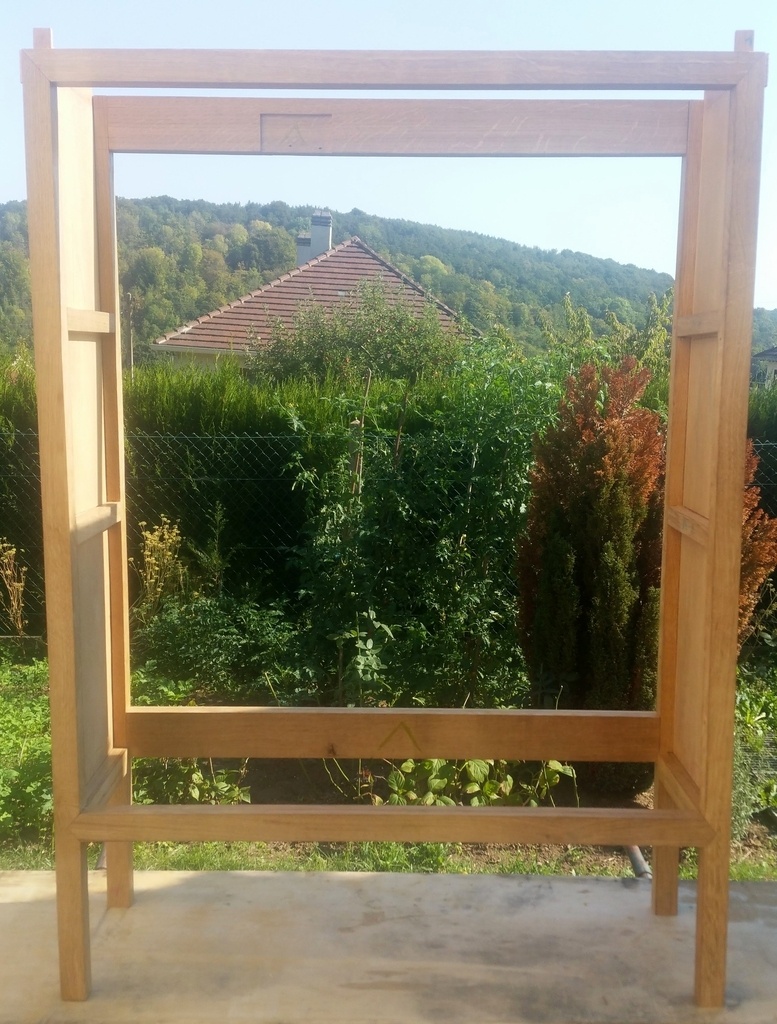

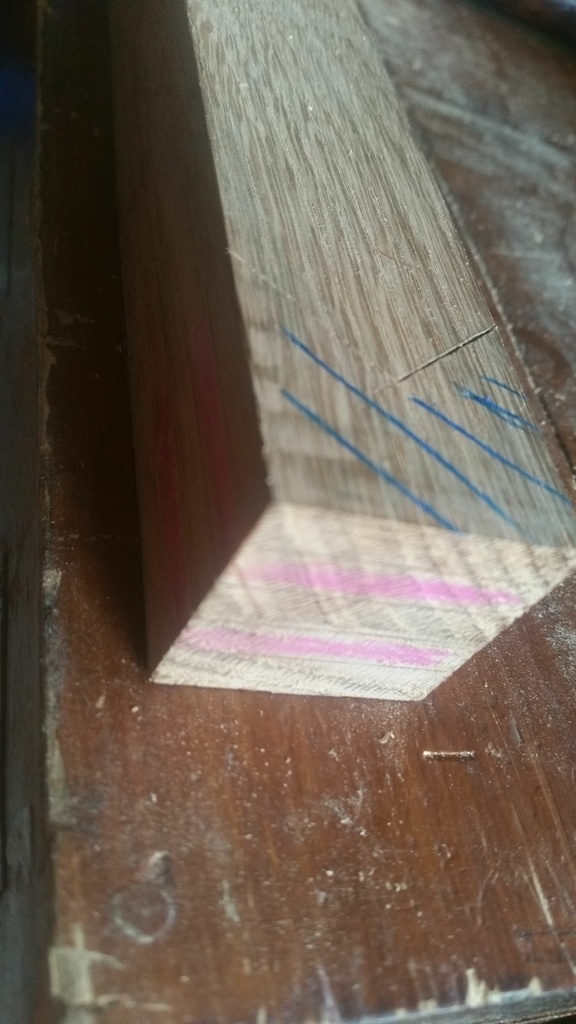

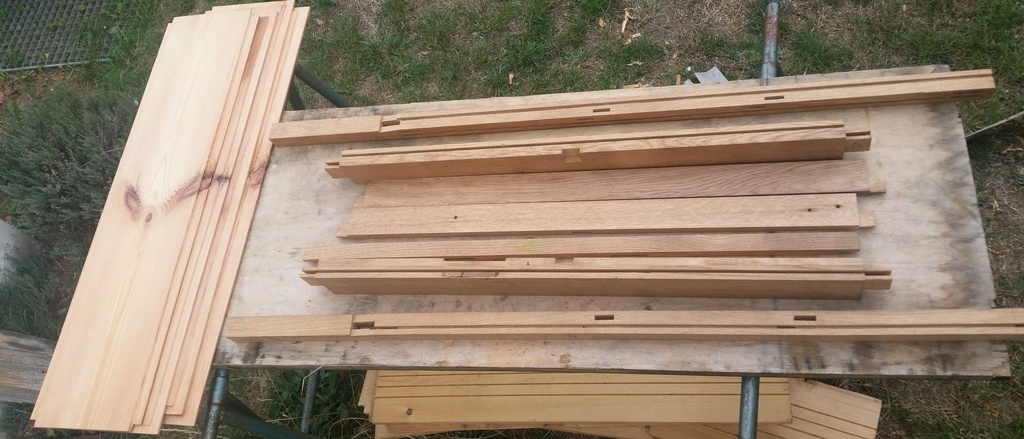

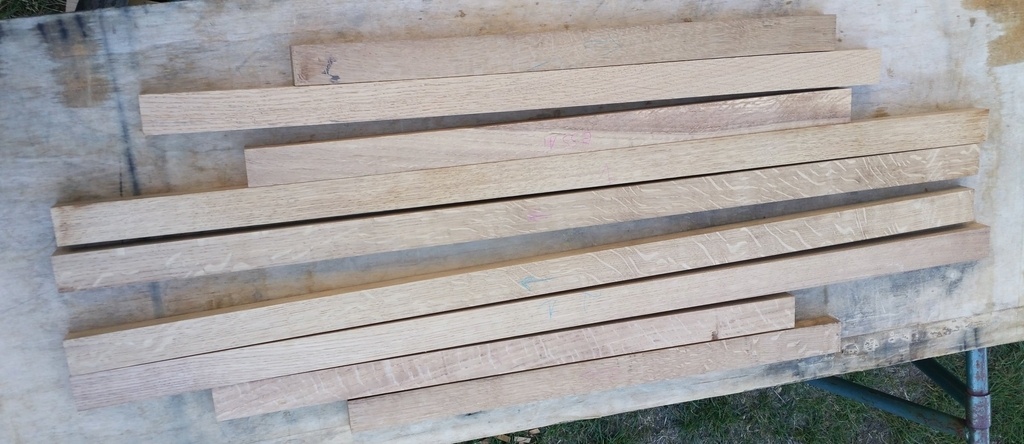

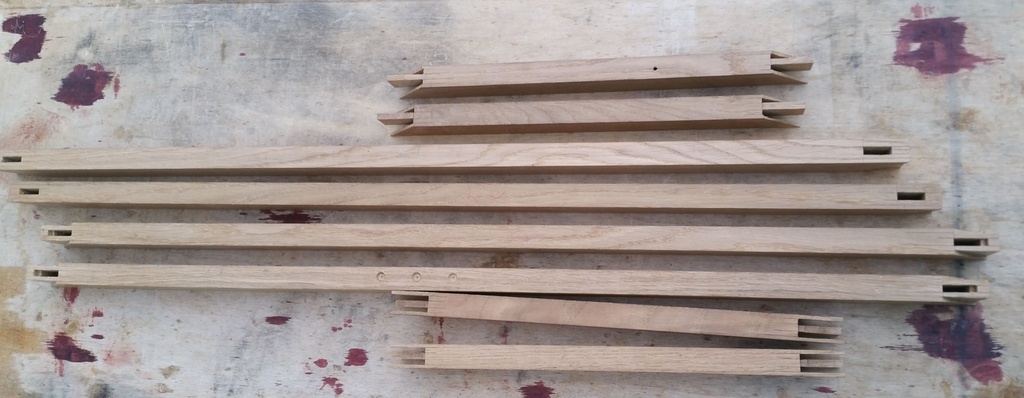

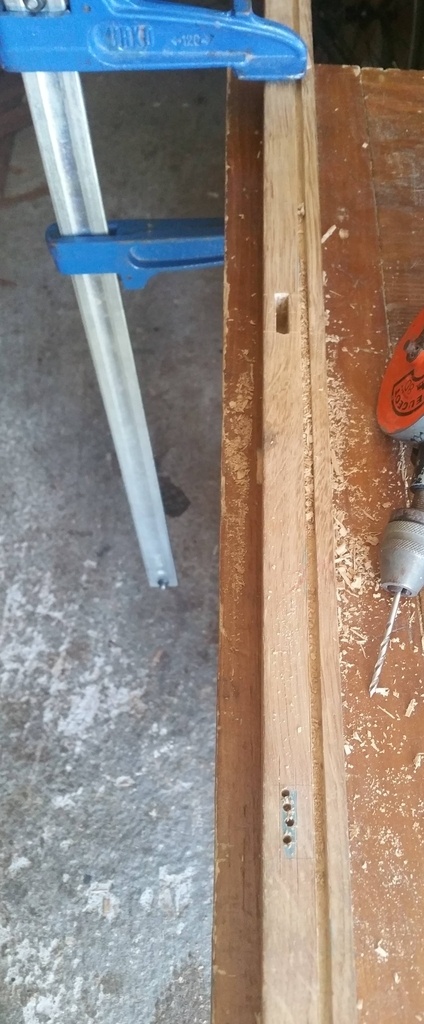

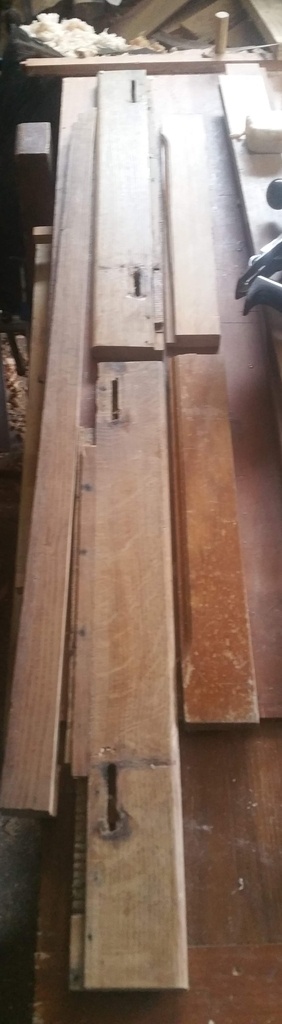

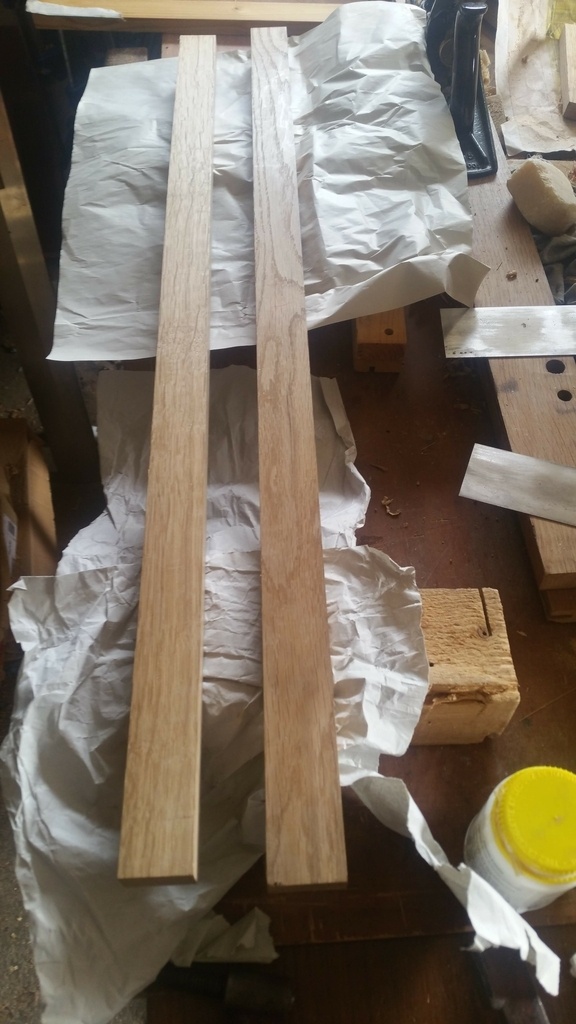

voici pour la préparation du bâti

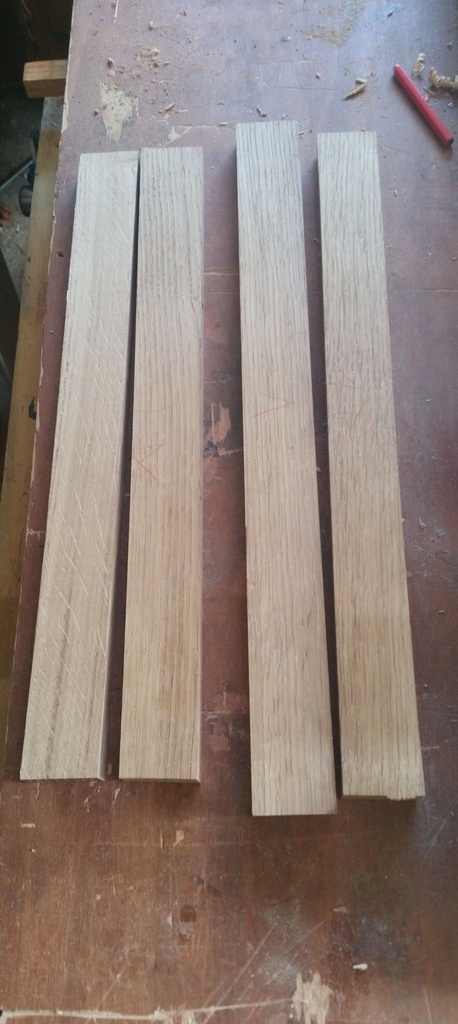

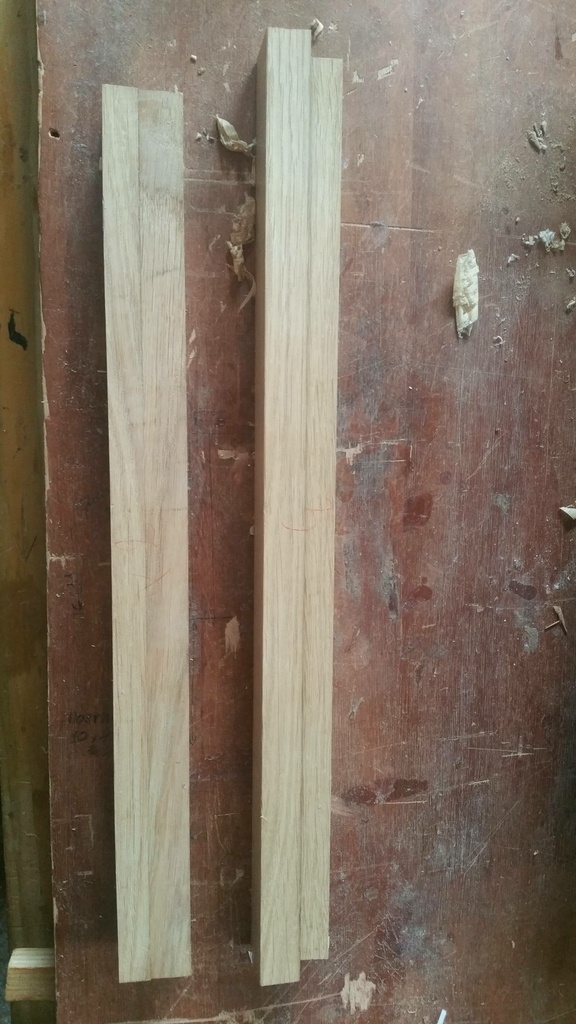

voici pour la réalisation de la traverse basse et montants

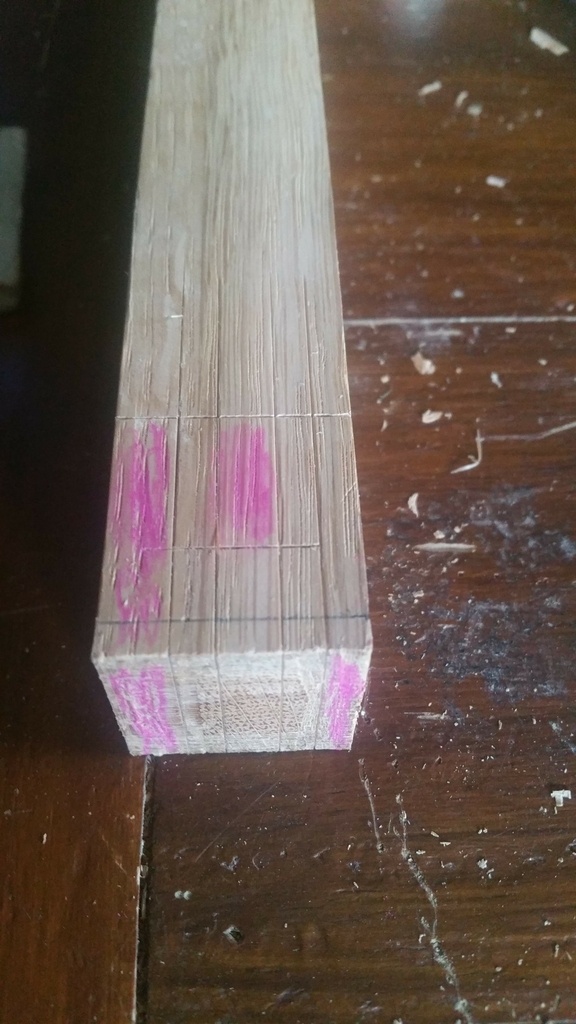

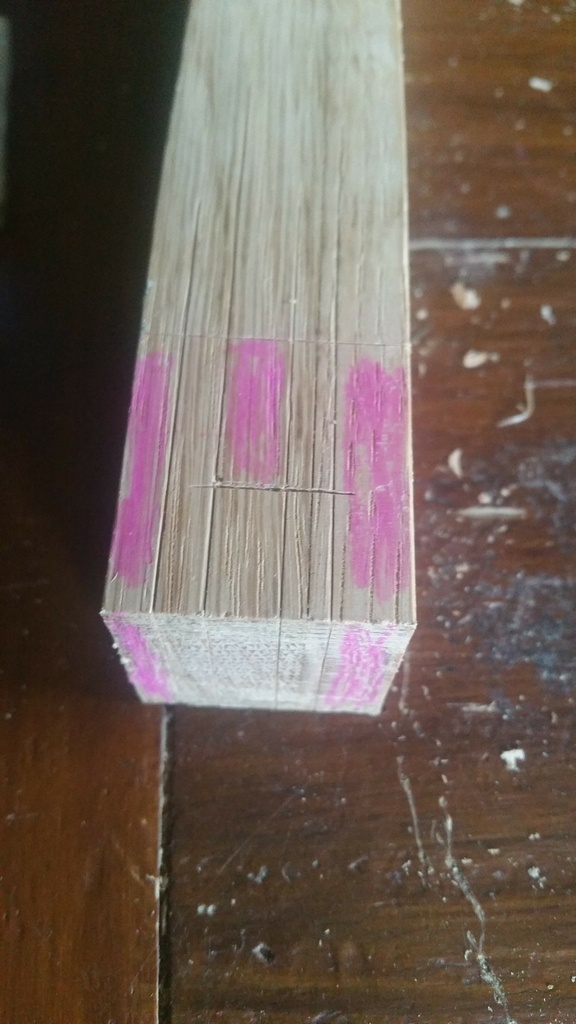

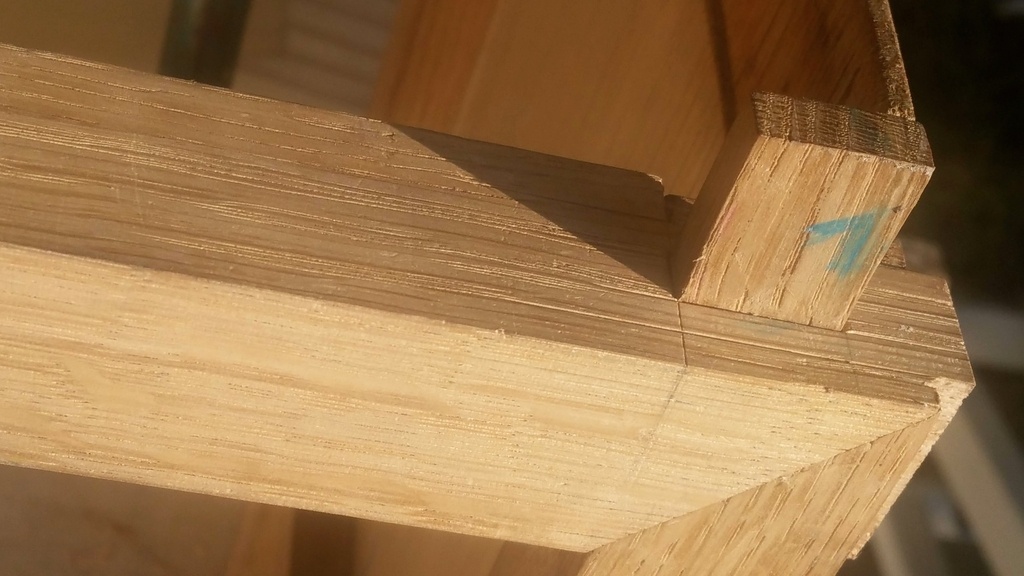

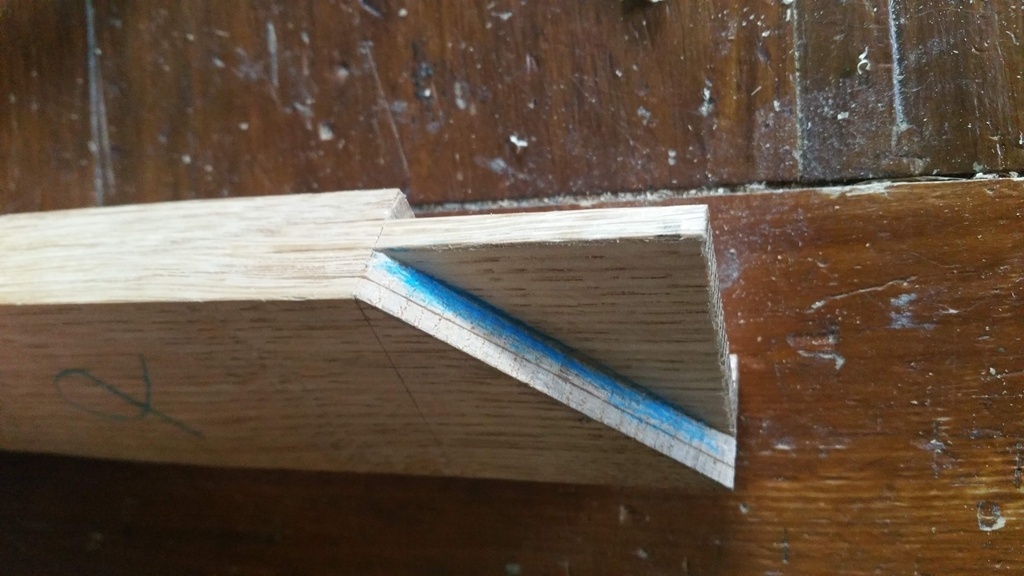

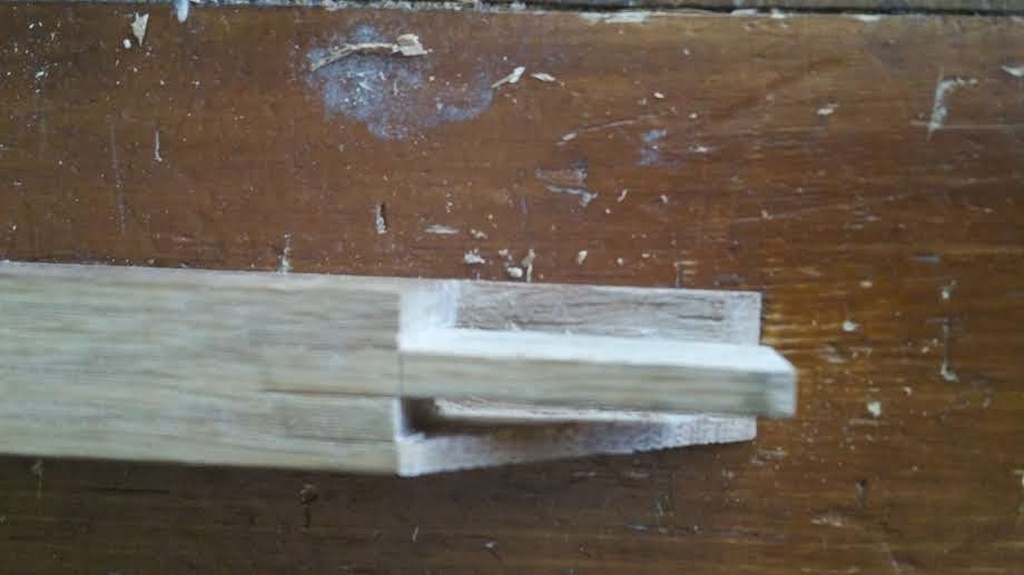

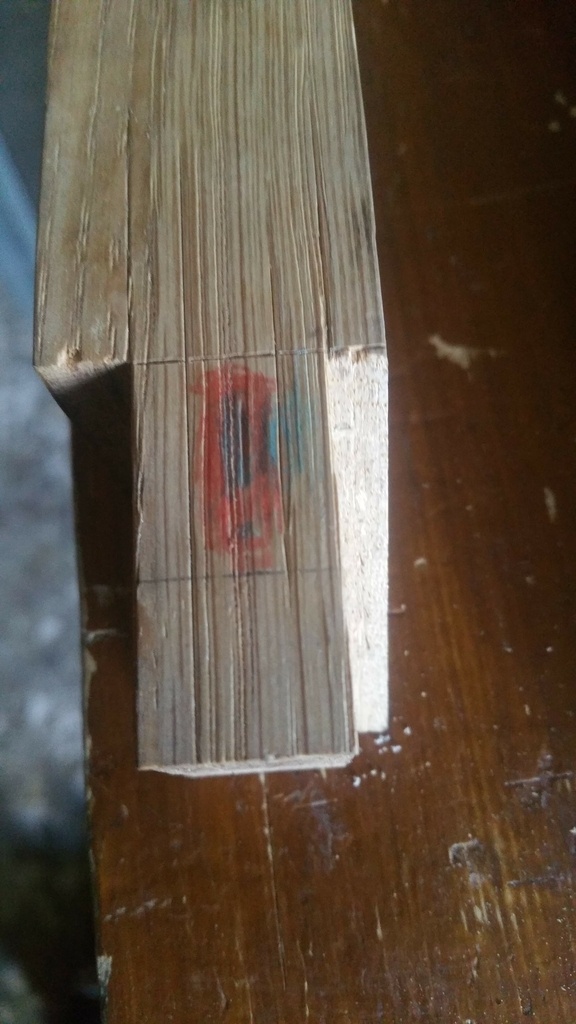

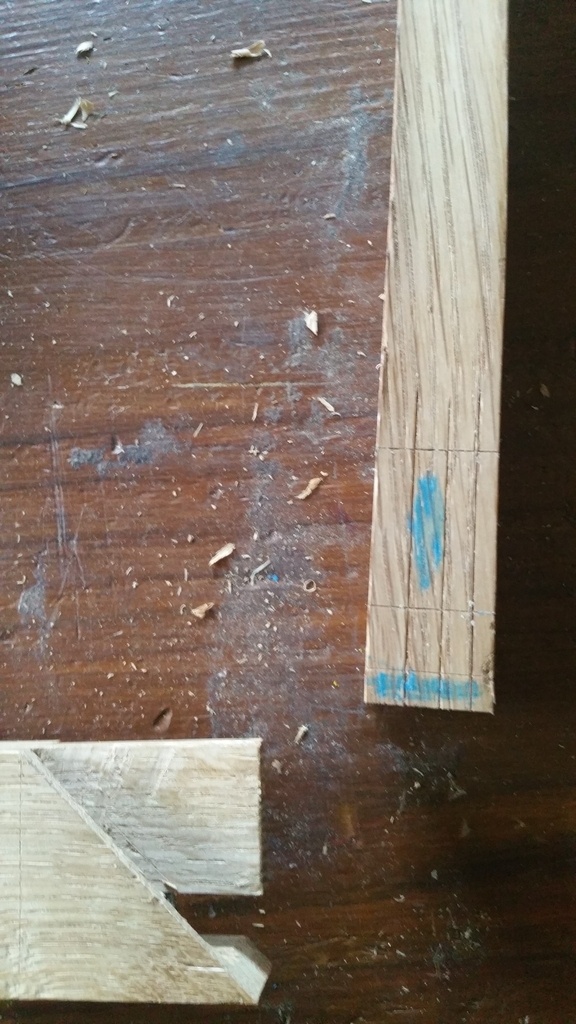

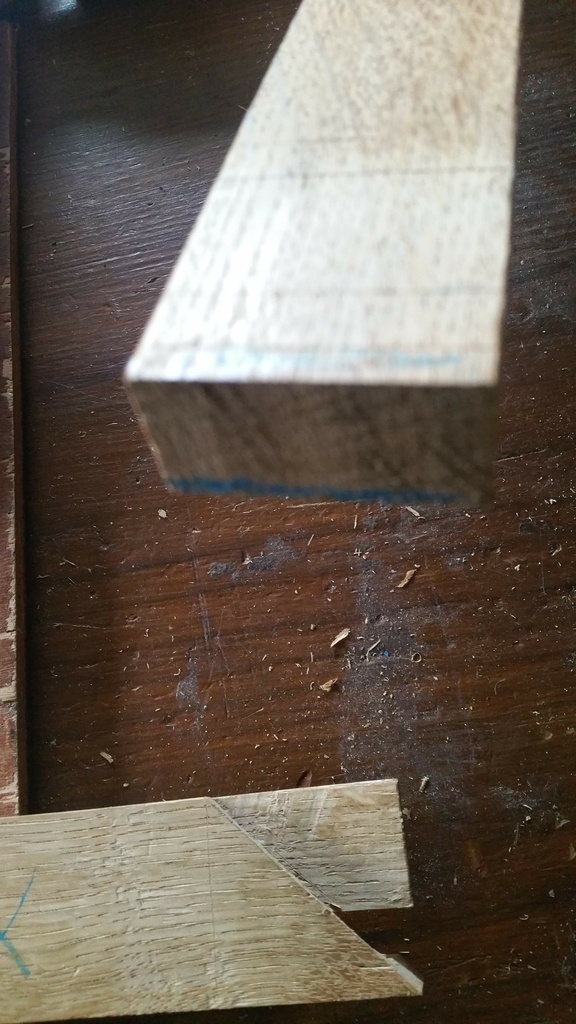

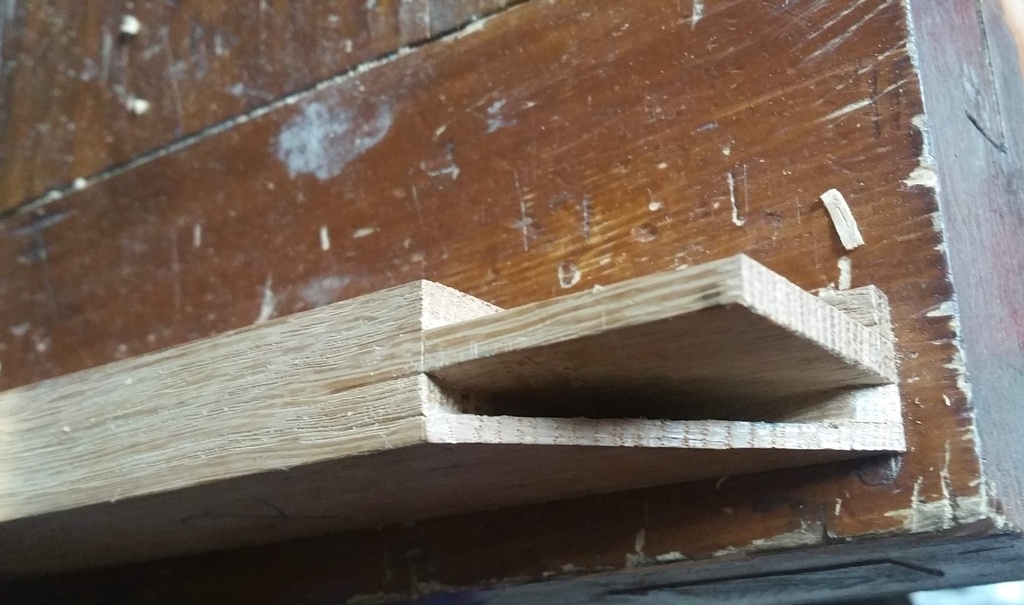

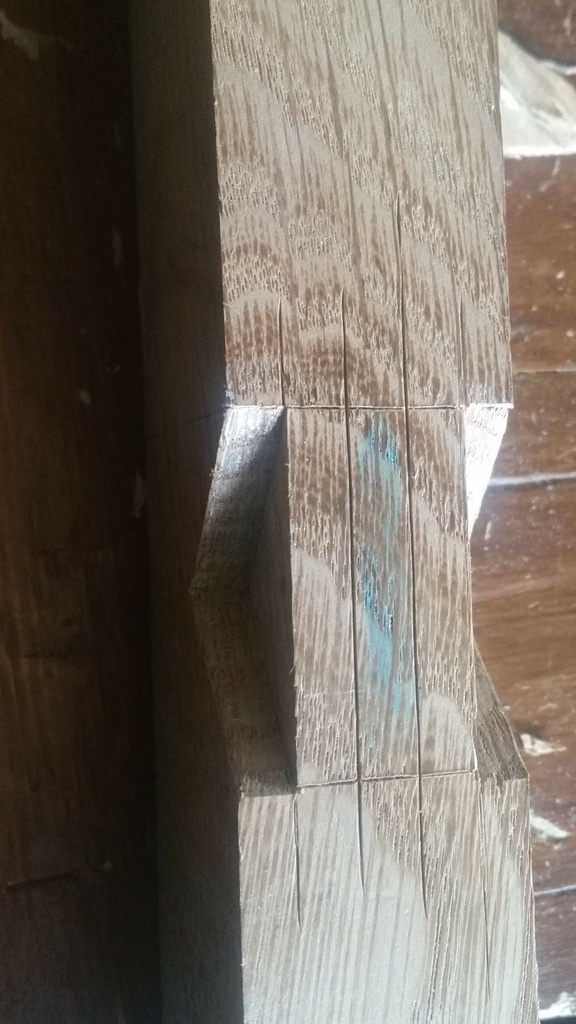

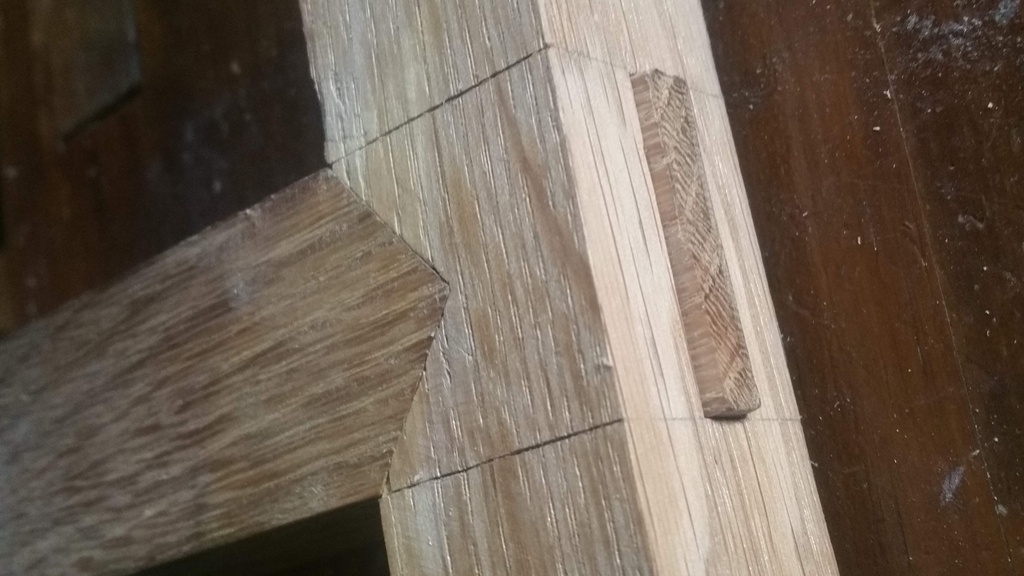

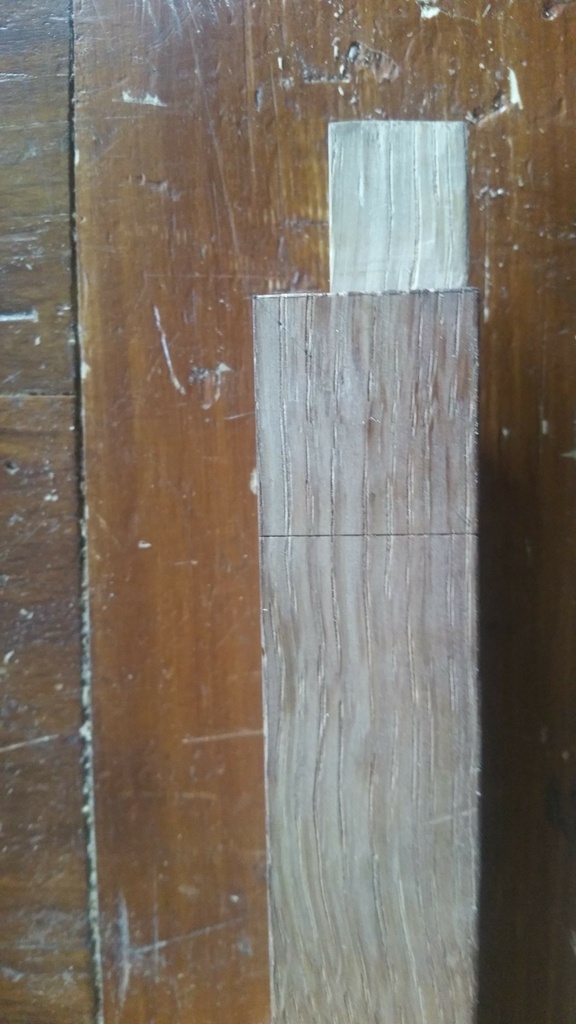

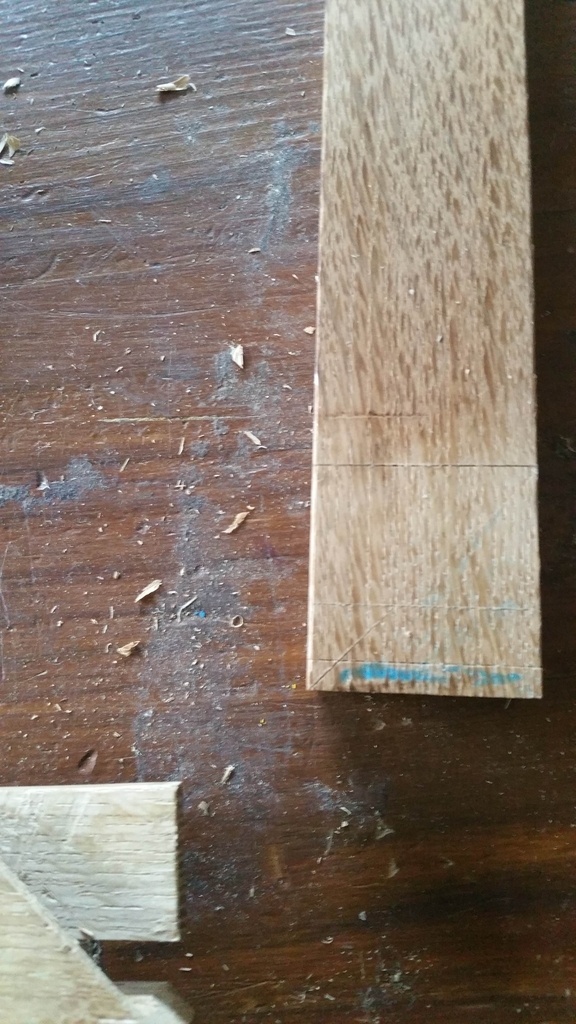

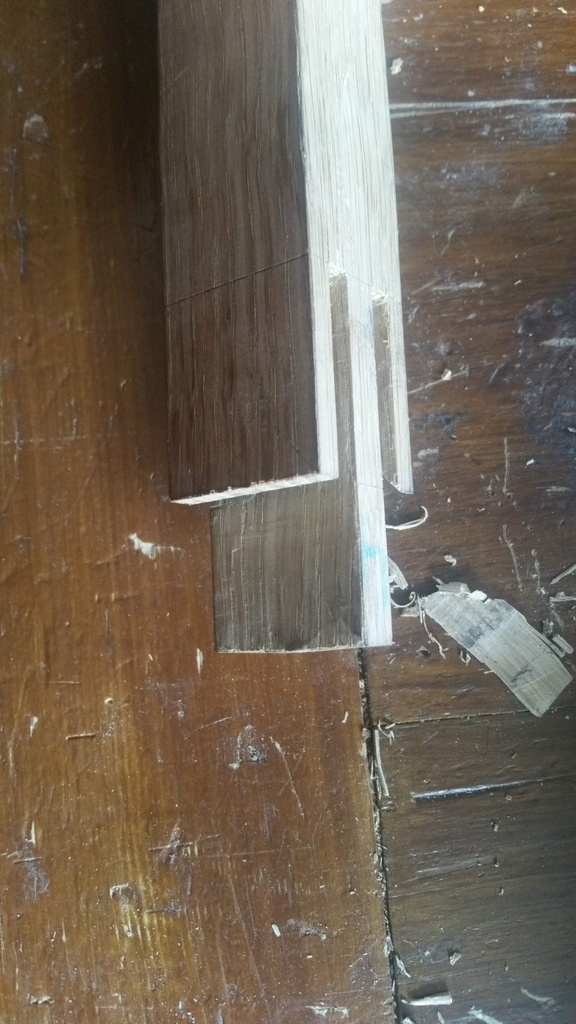

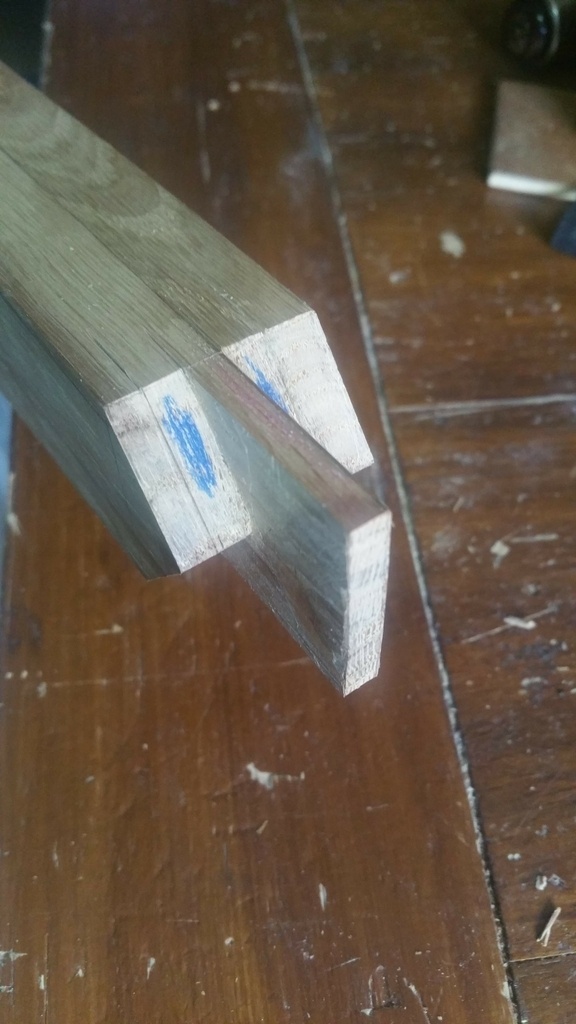

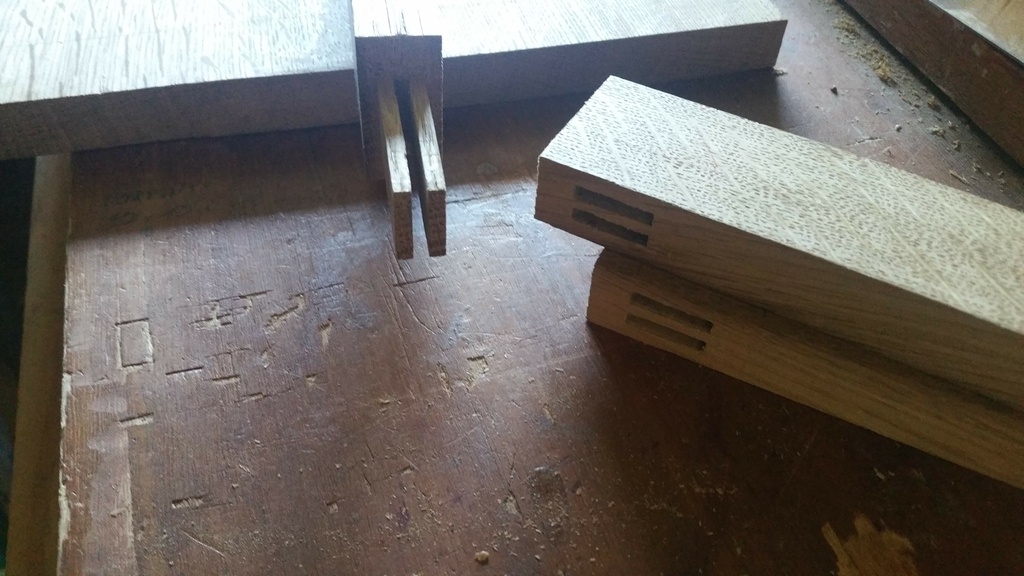

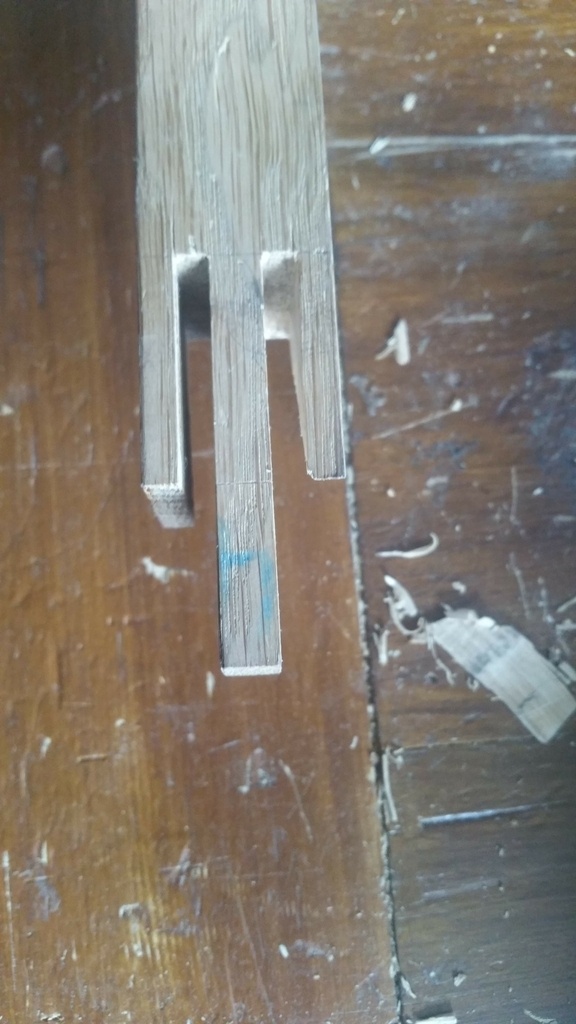

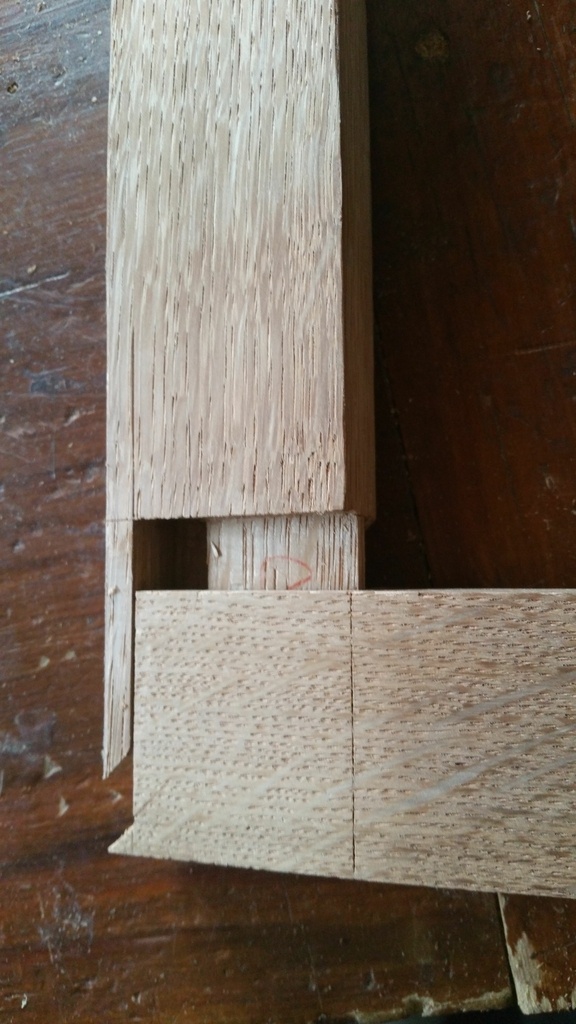

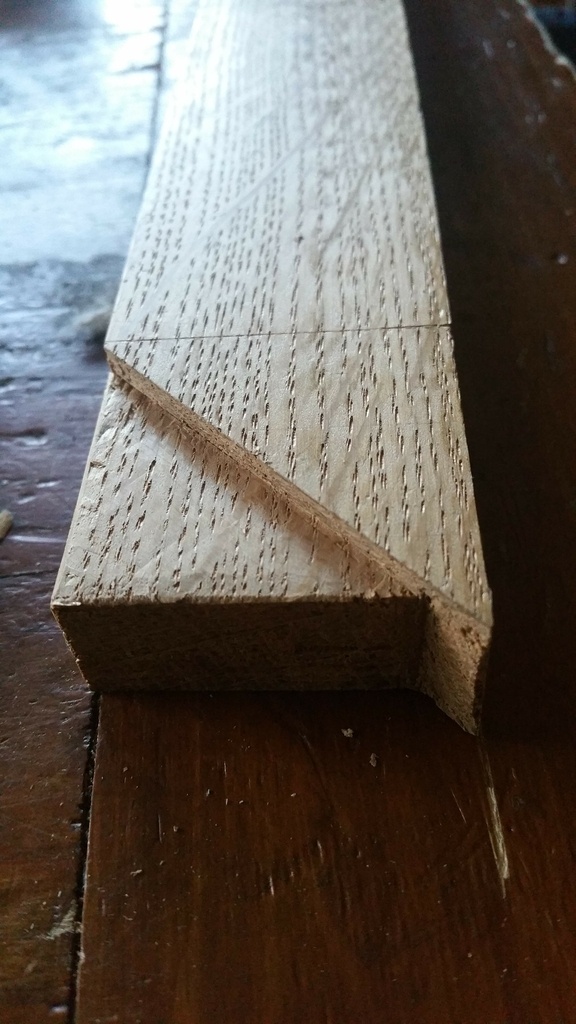

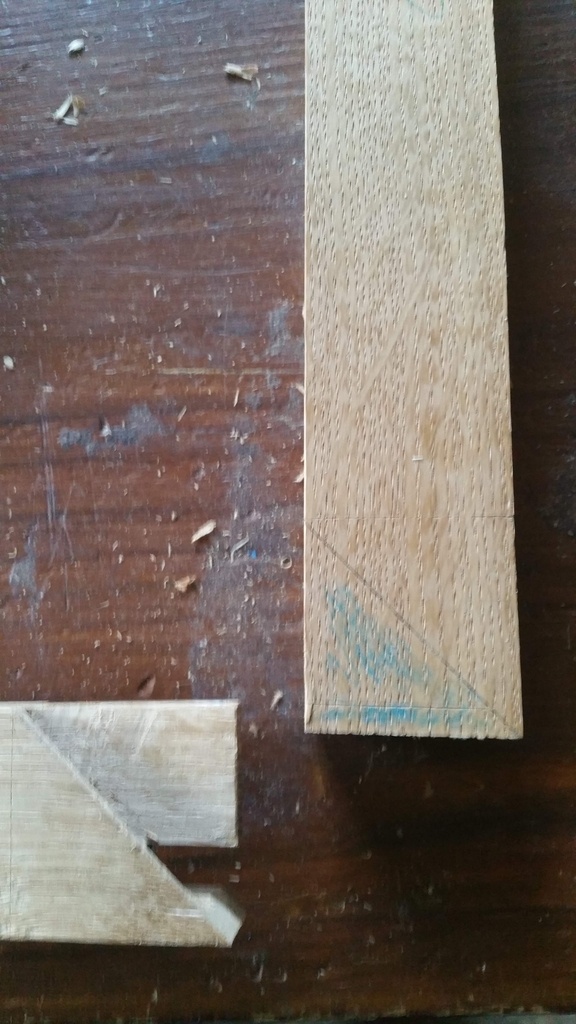

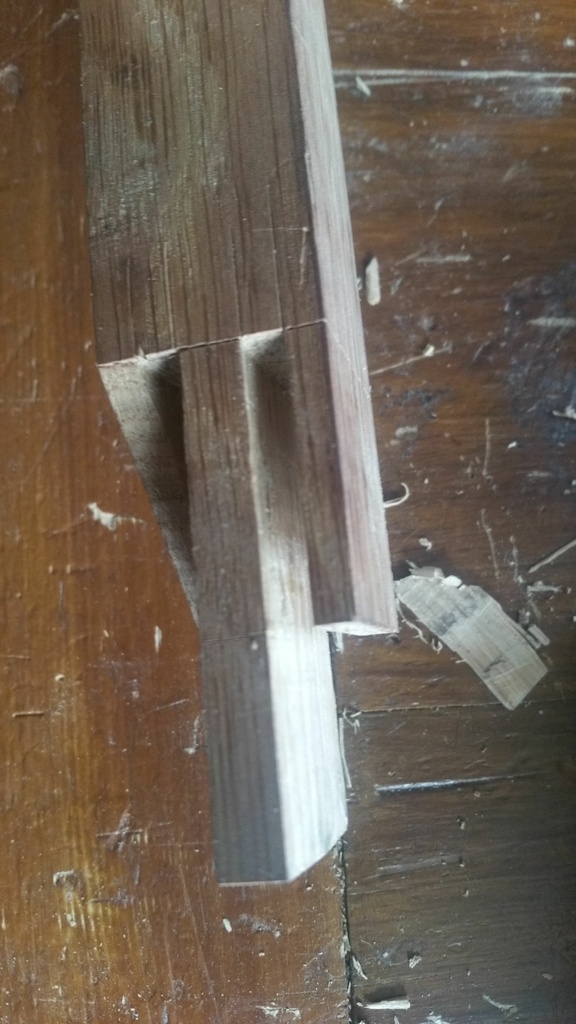

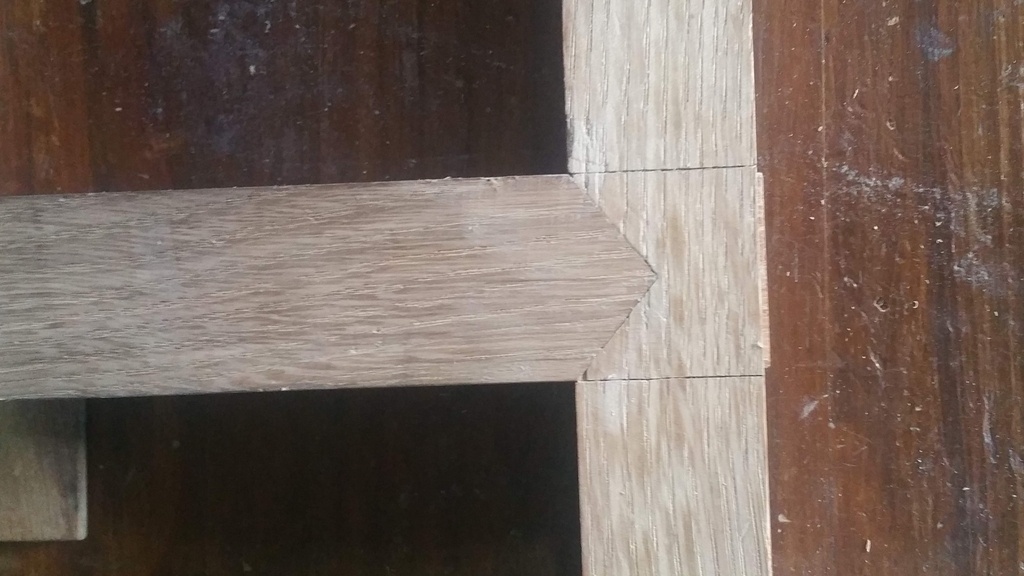

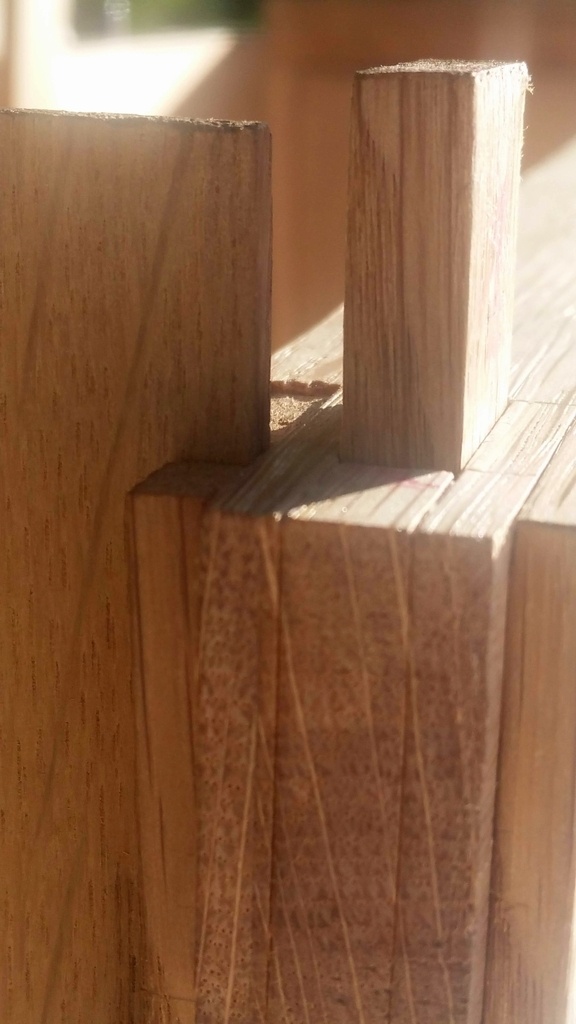

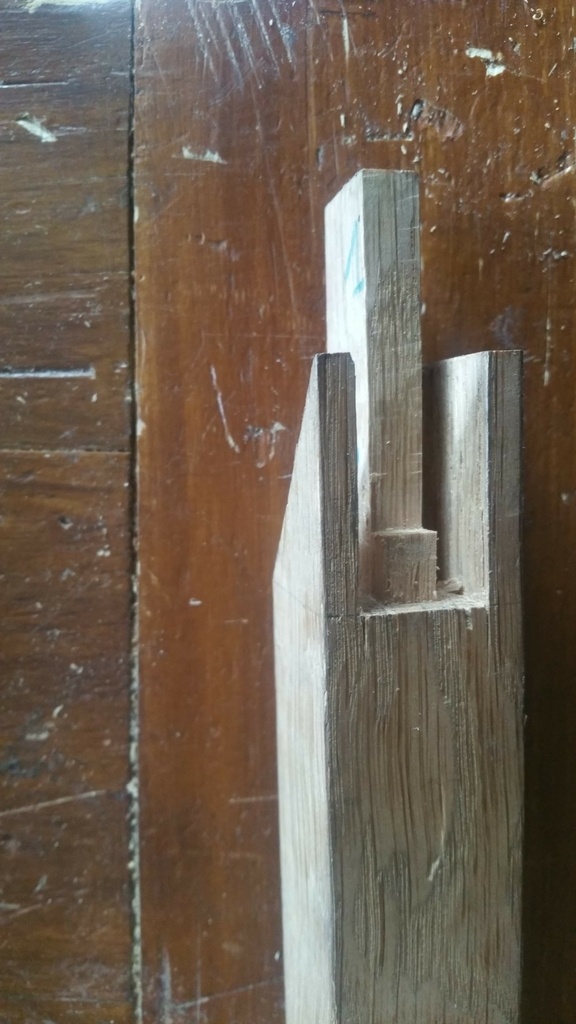

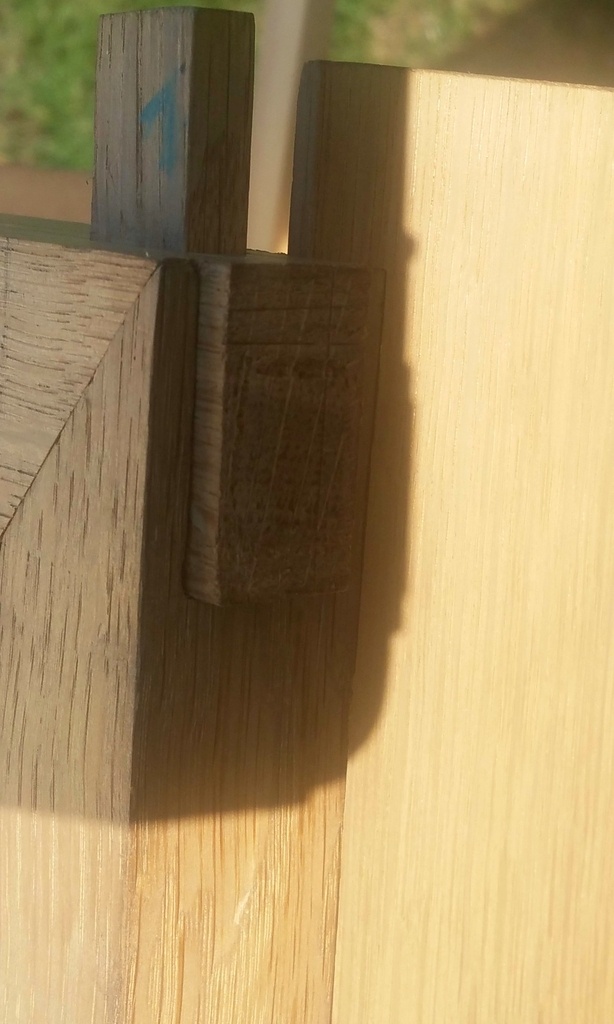

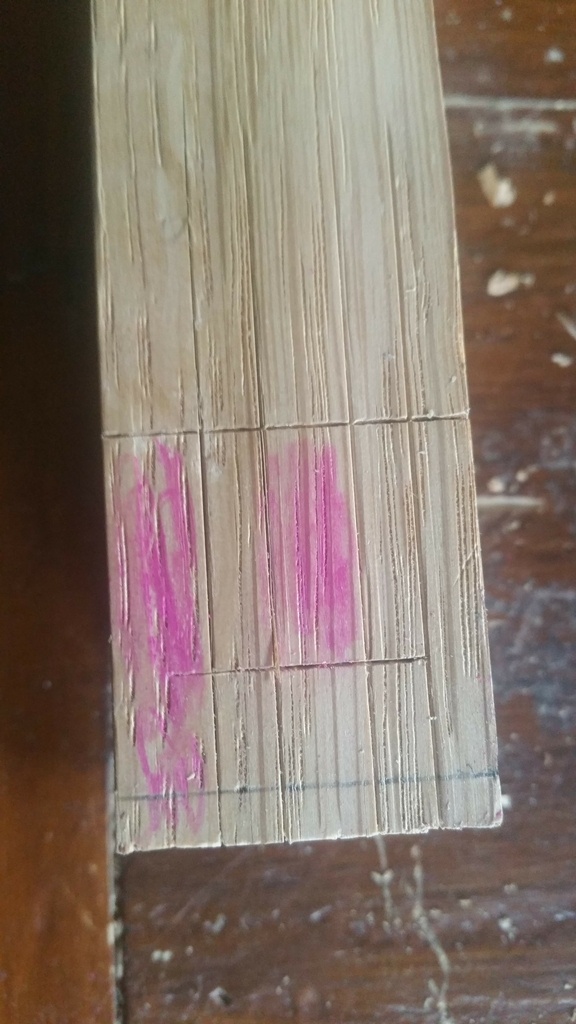

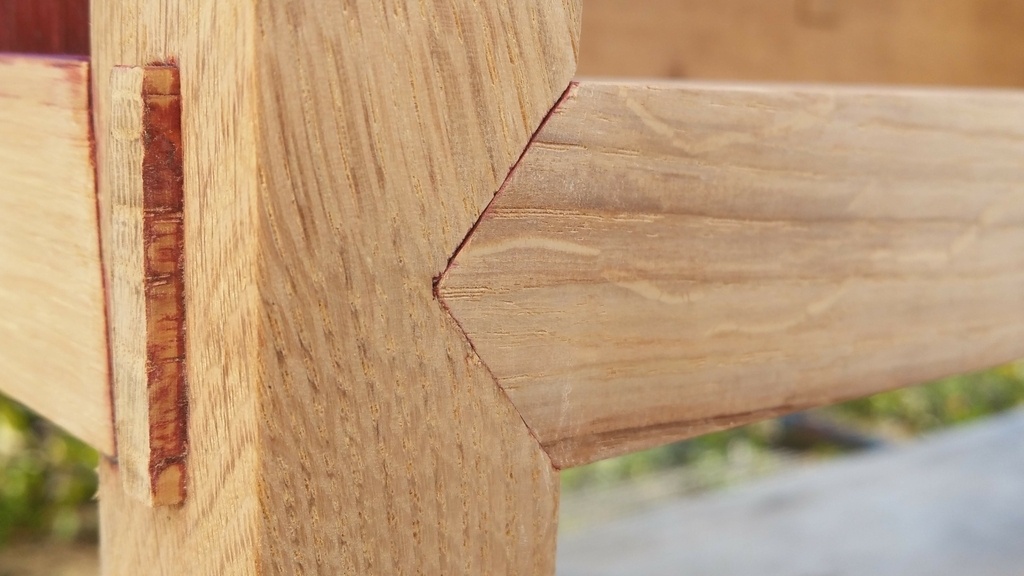

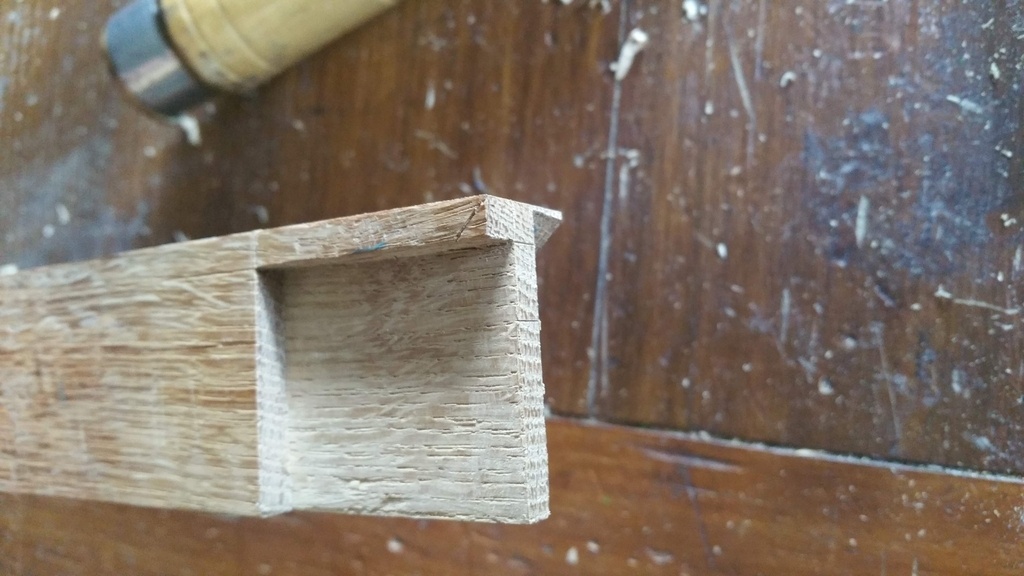

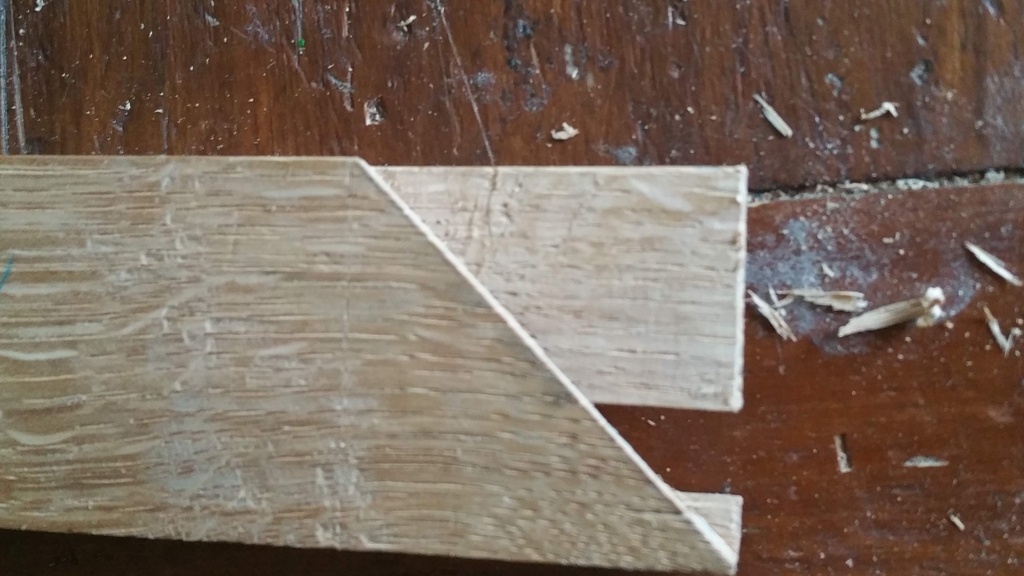

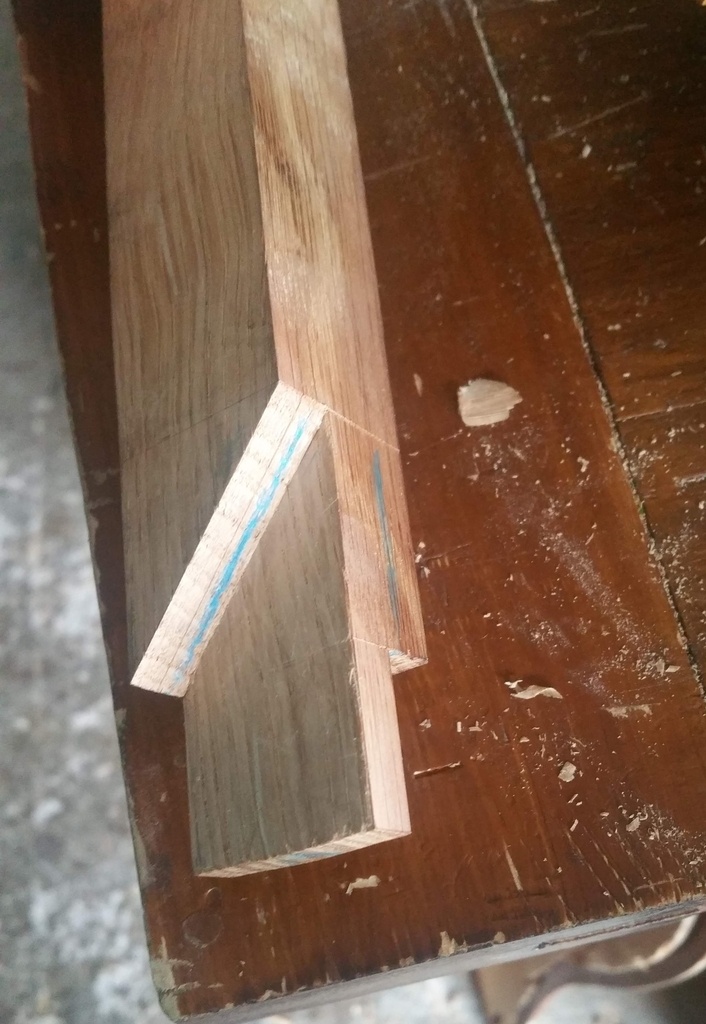

voici pour les liaisons traverse haute et montants (ici le montant, le tenon)

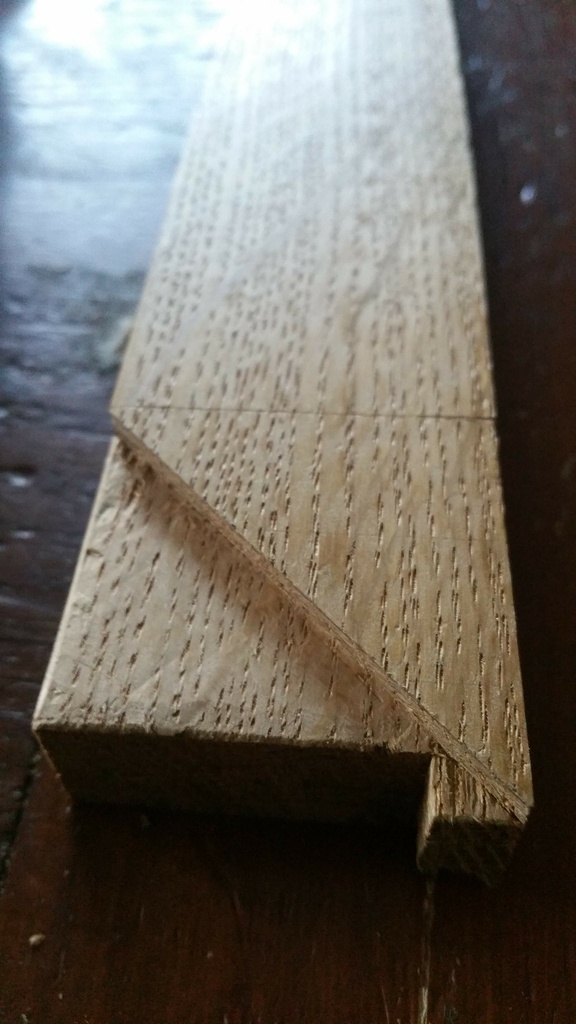

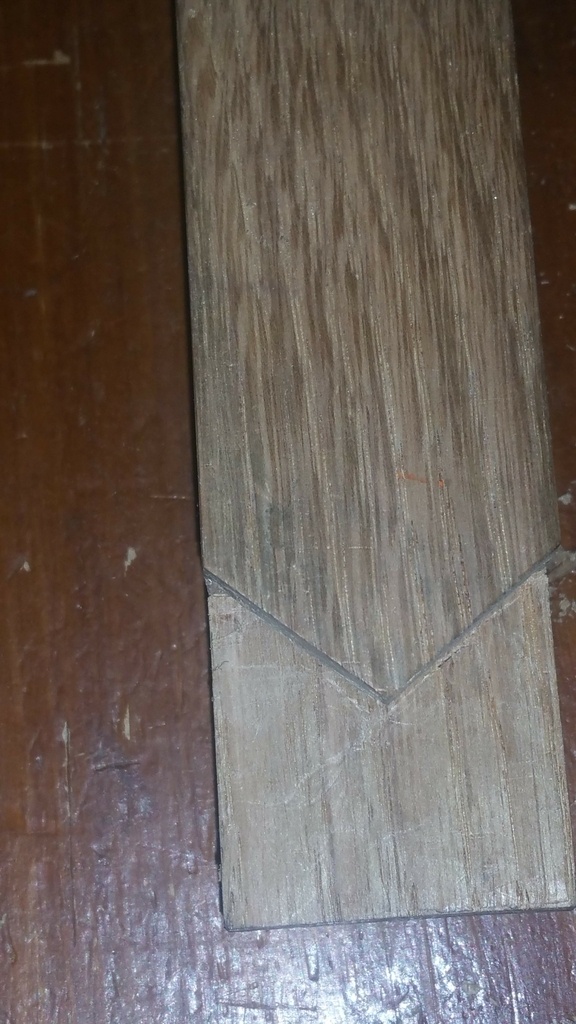

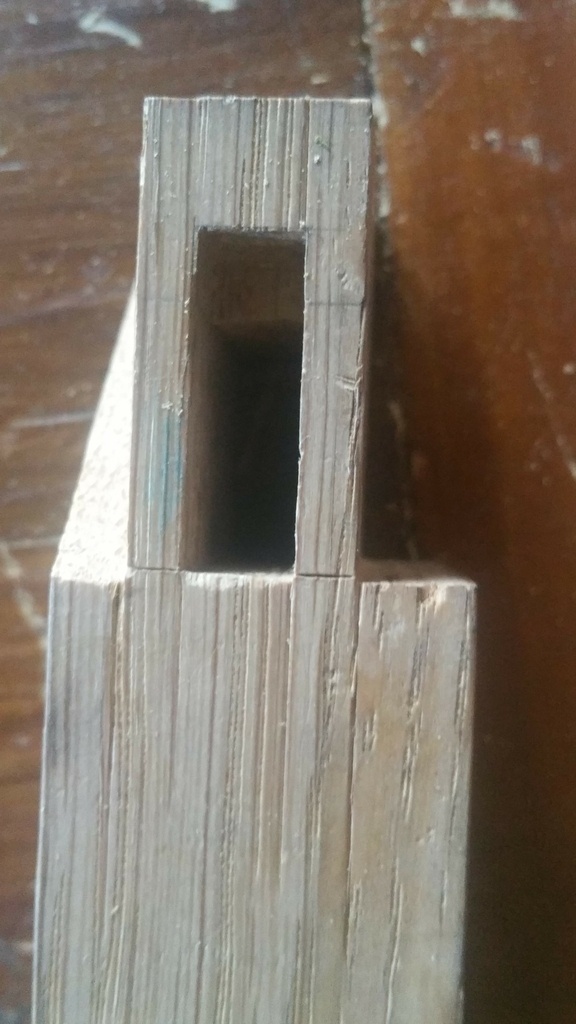

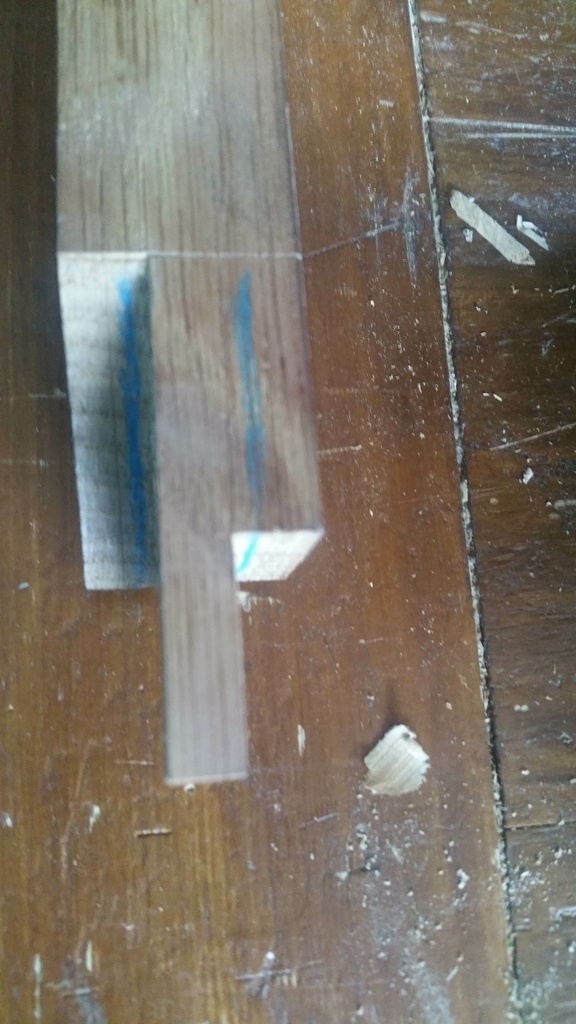

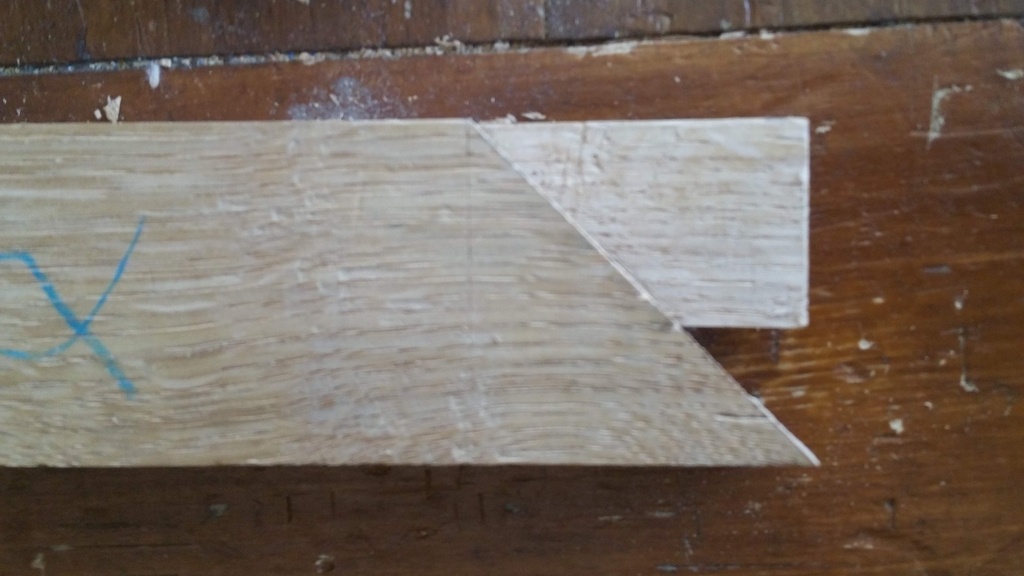

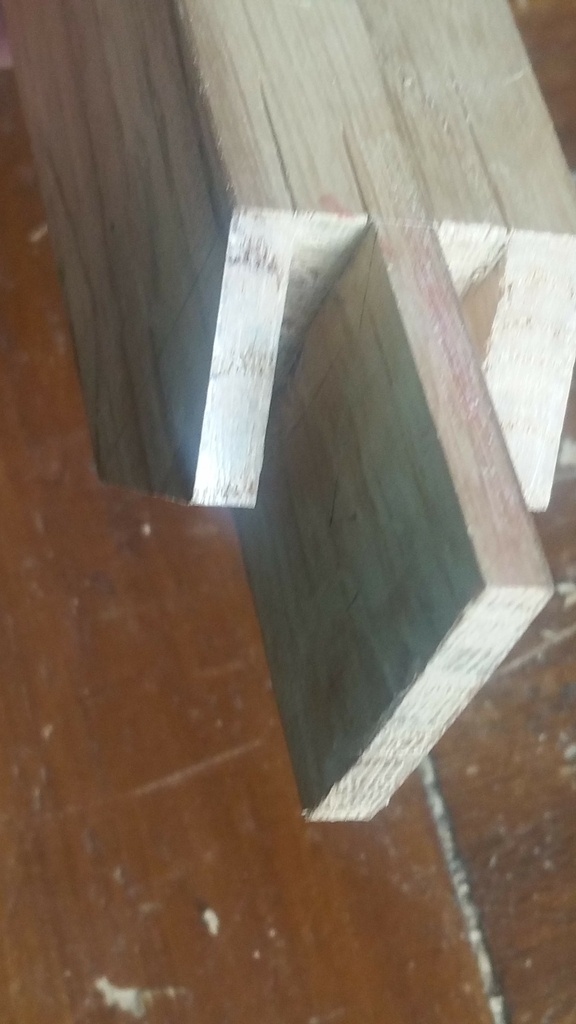

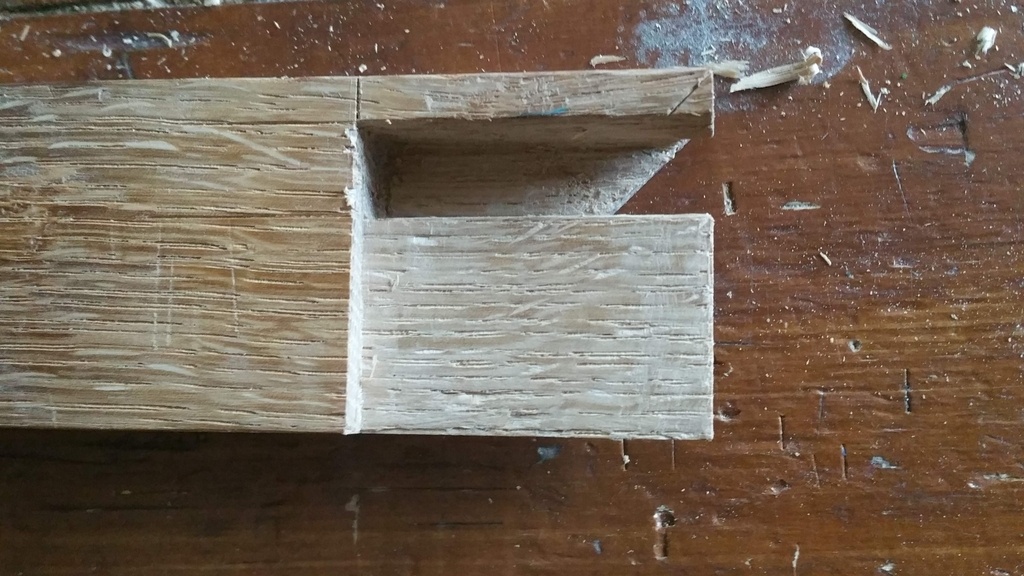

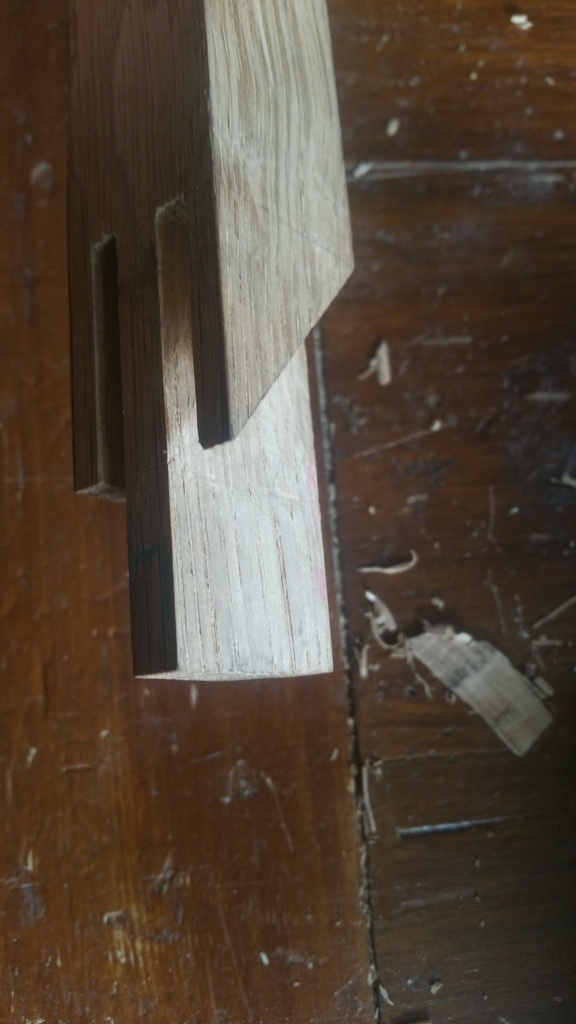

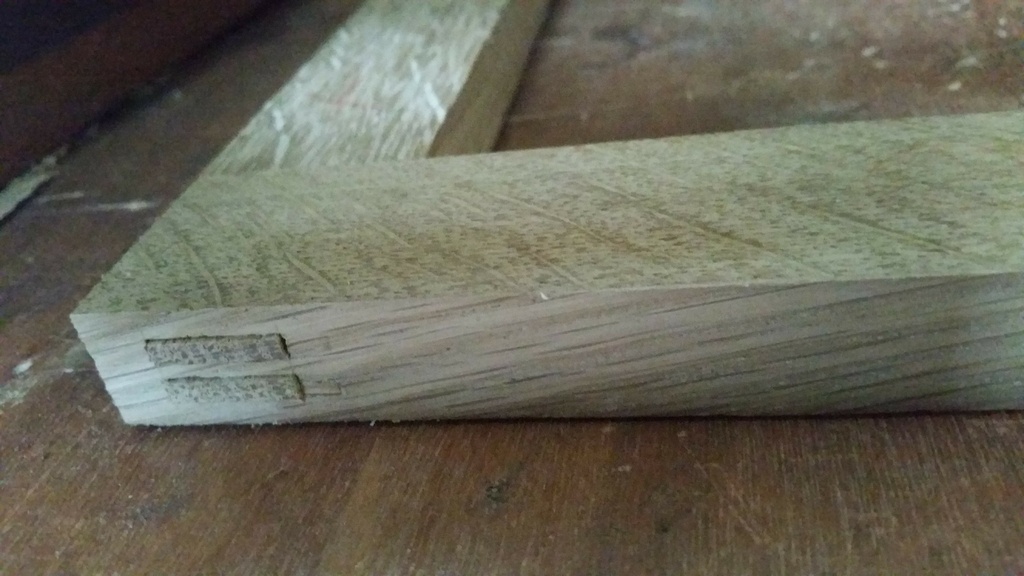

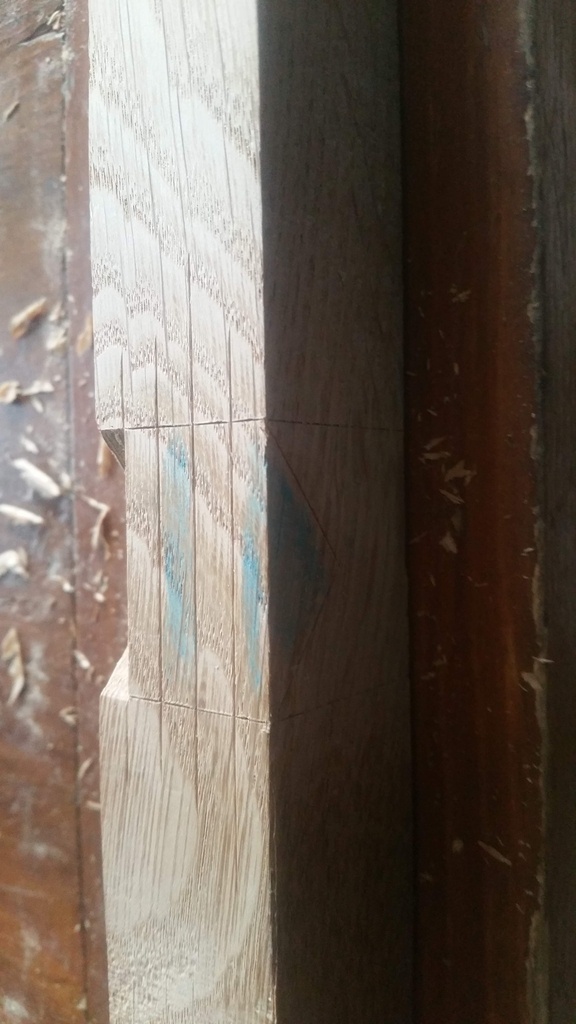

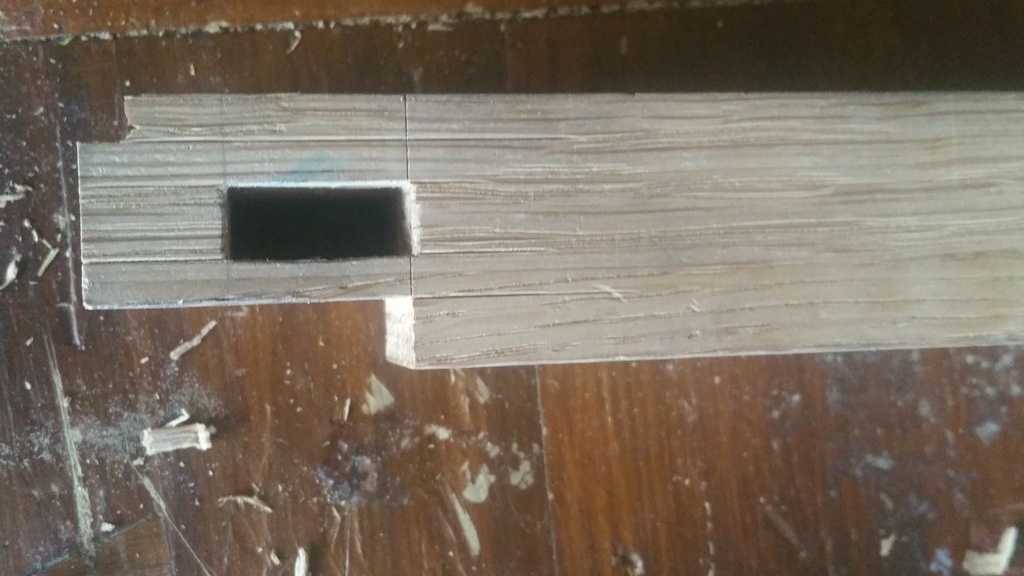

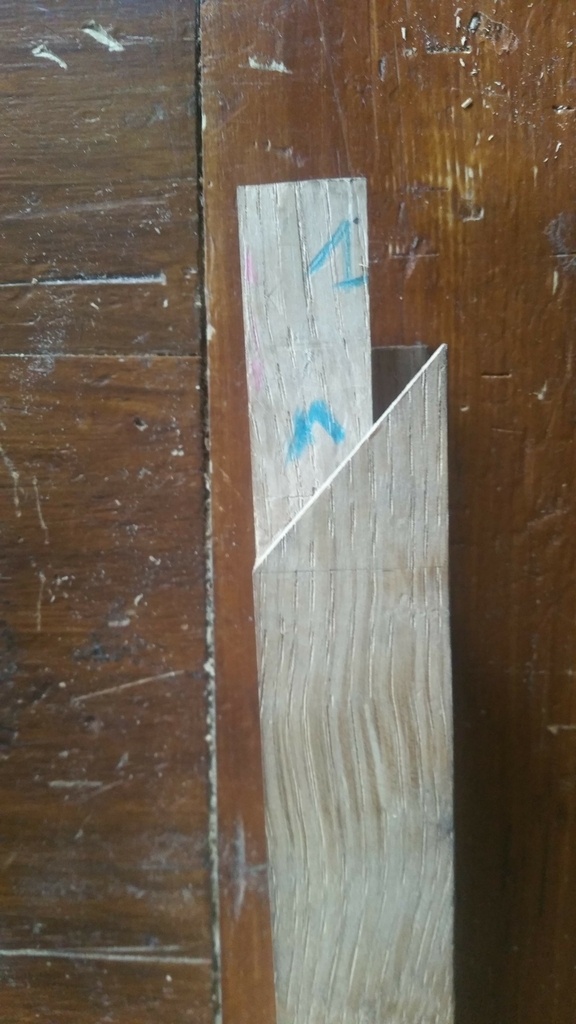

liaison traverse haute et montant (ici la traverse, la mortaise)

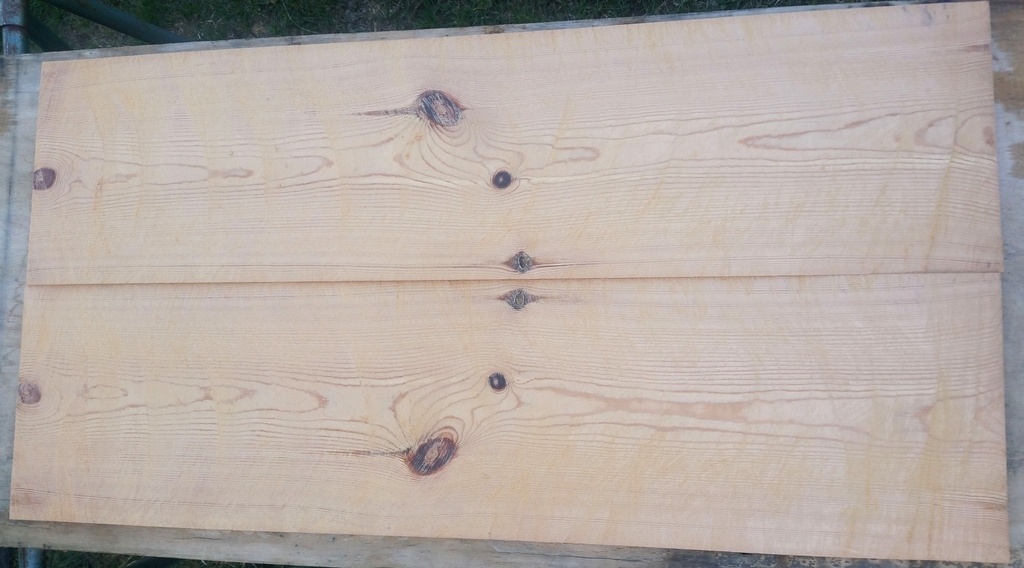

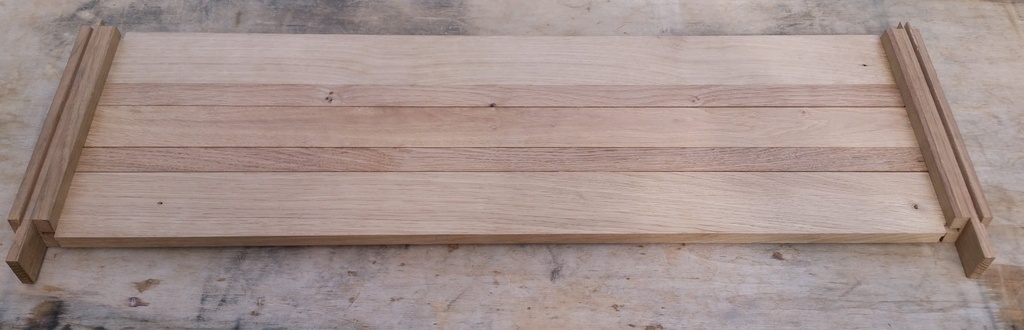

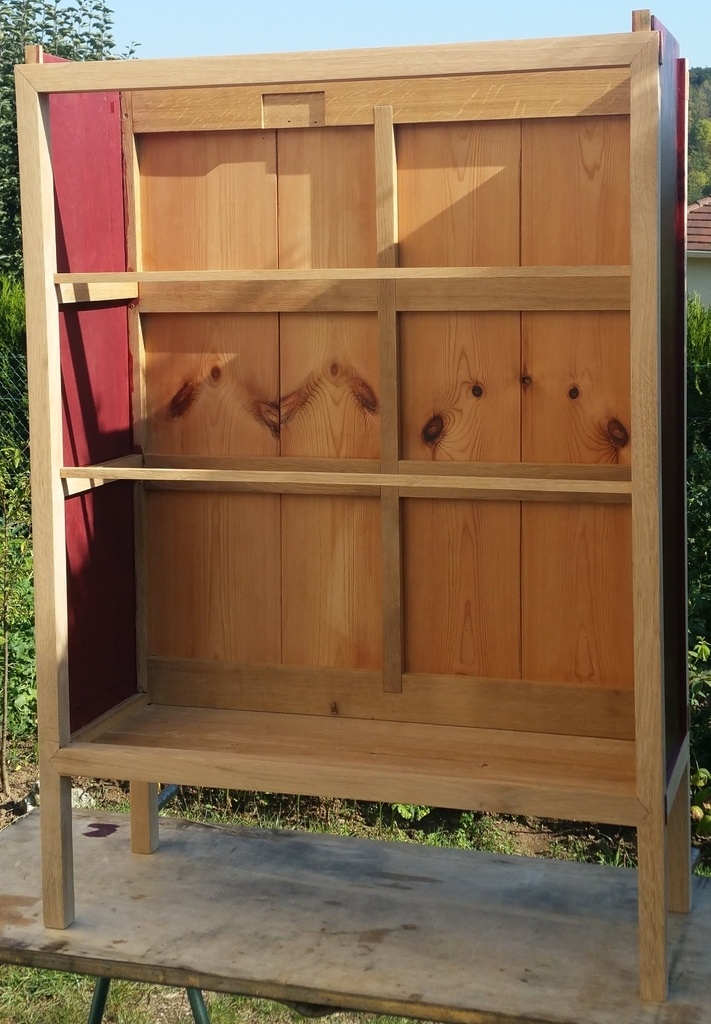

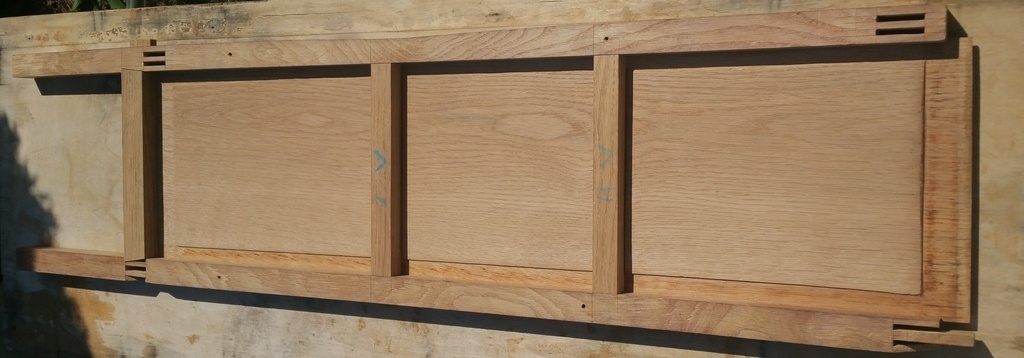

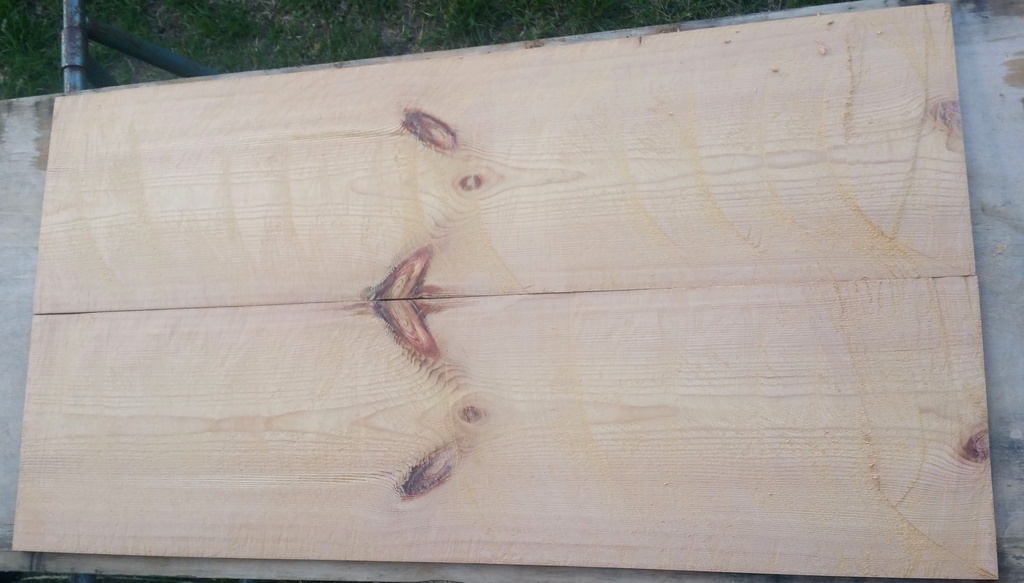

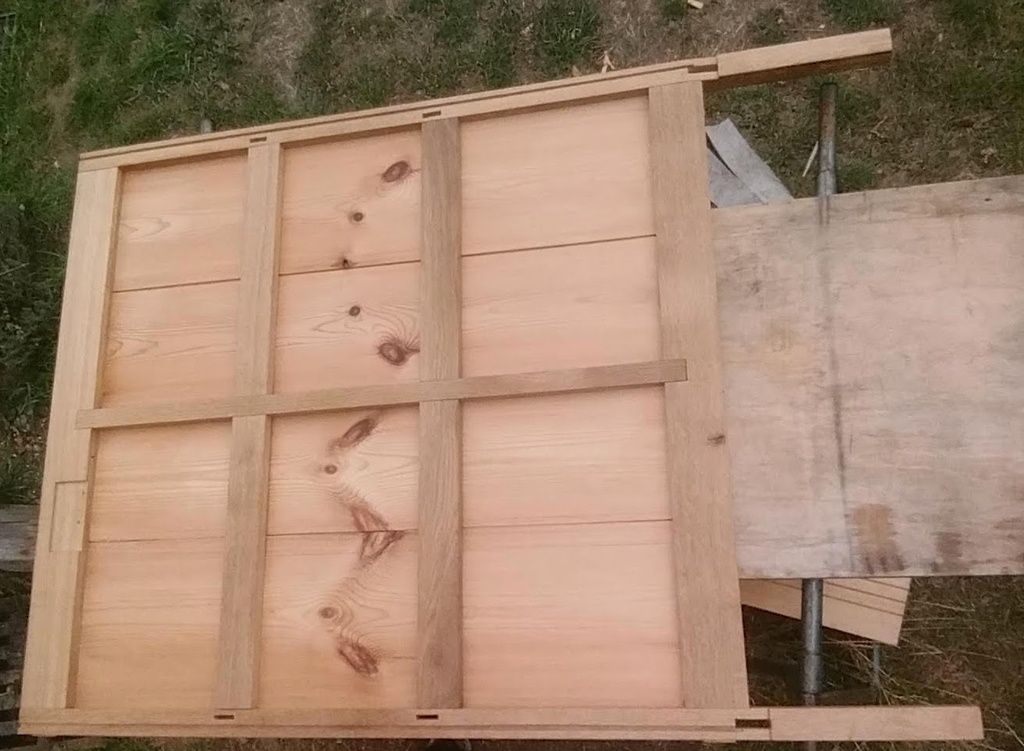

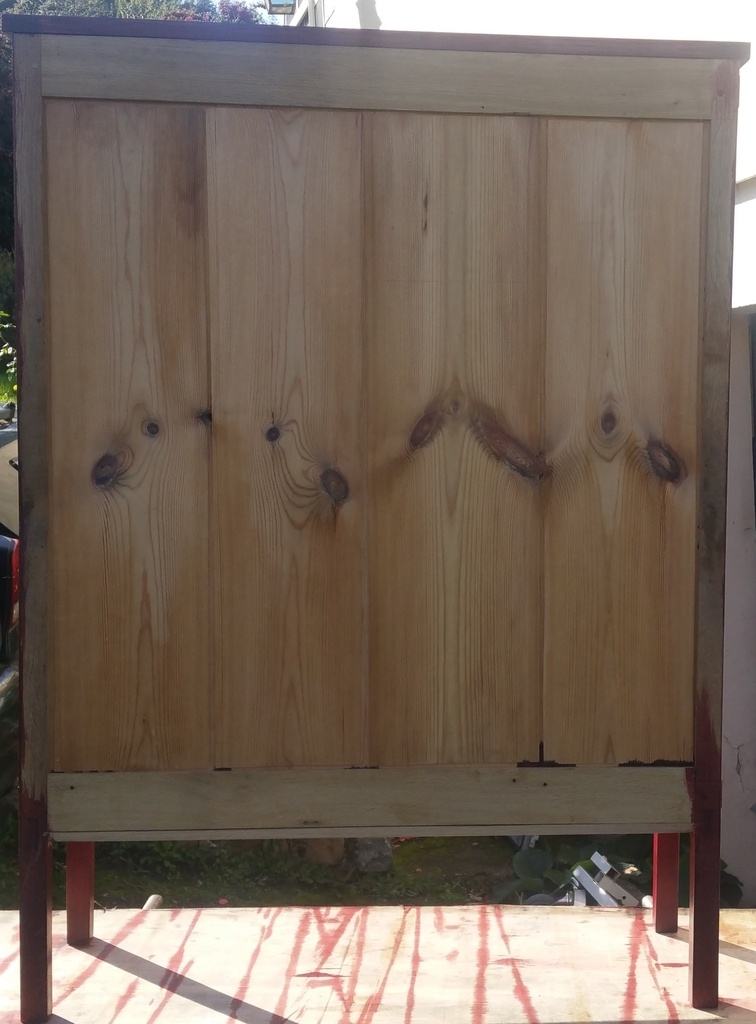

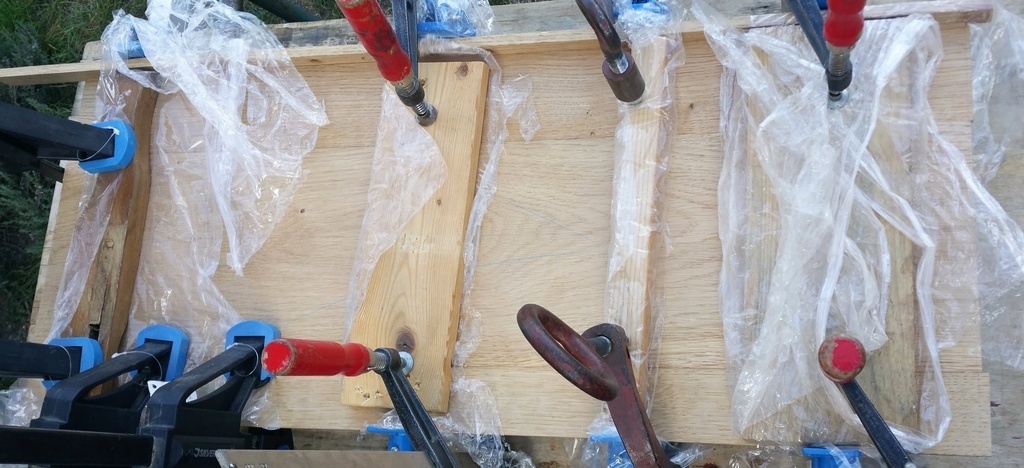

réalisation du fond

réalisation du plancher

réalisation des côtés

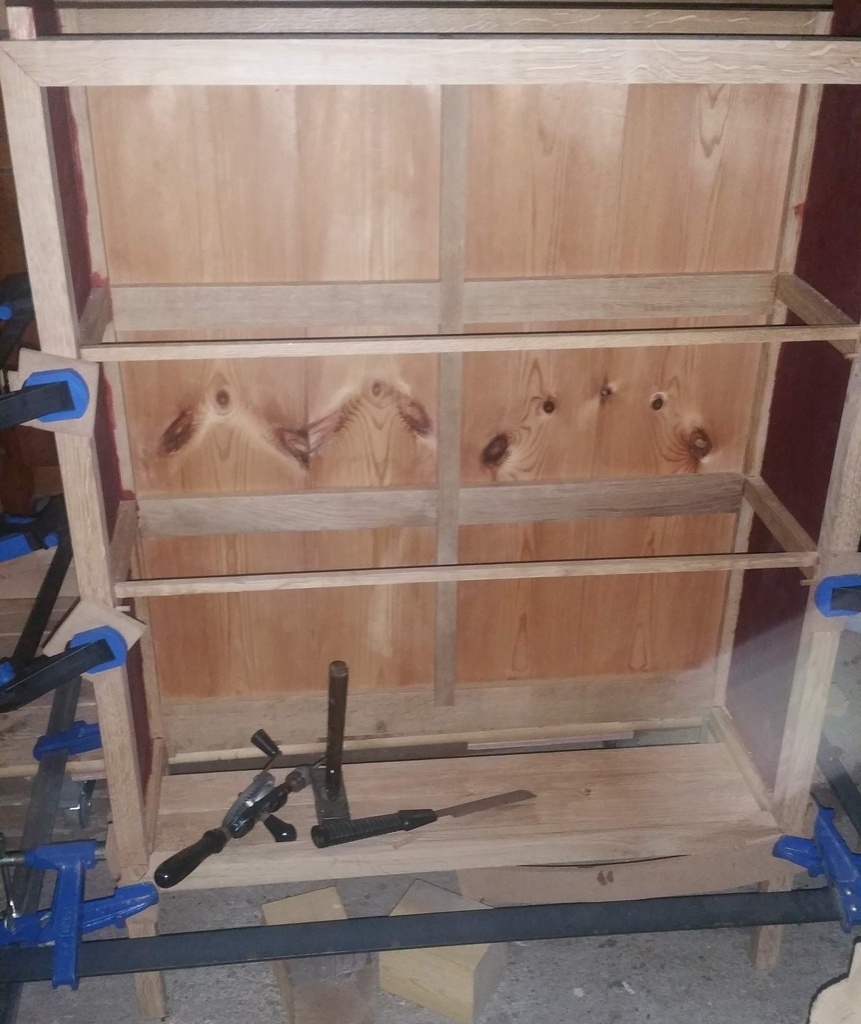

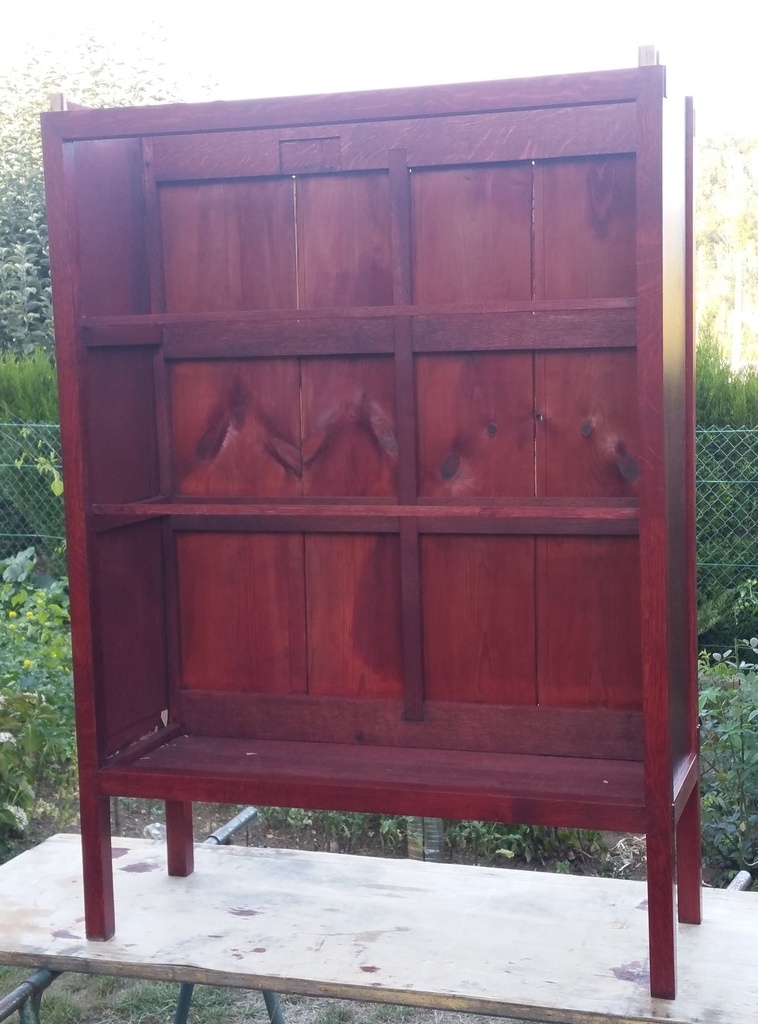

assemblage pour vérifications de l'équerrage

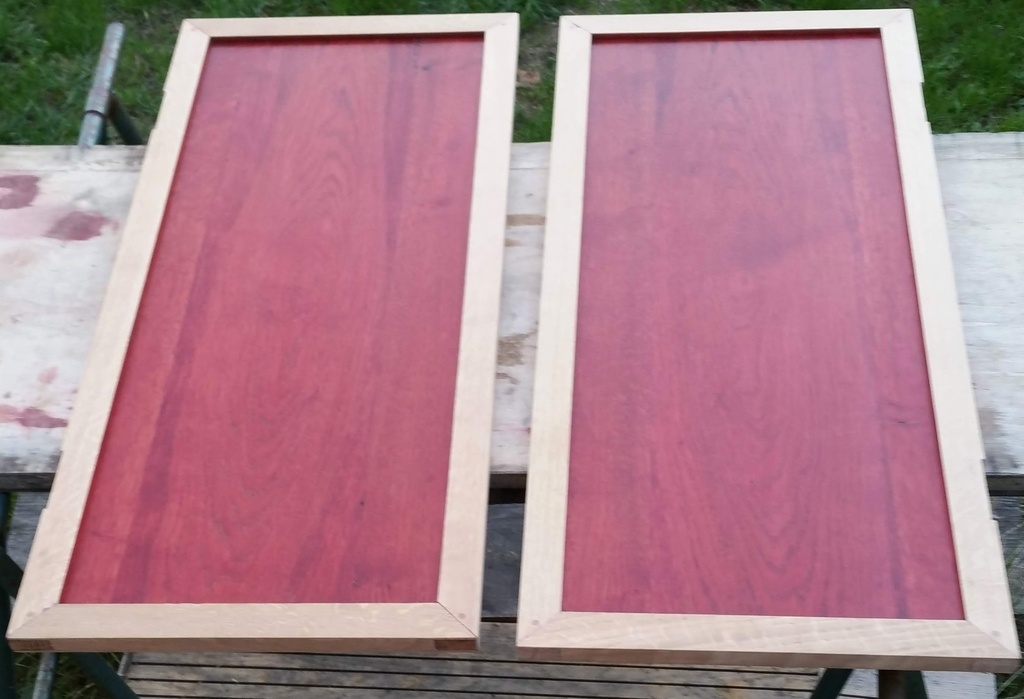

Teinte des panneaux et des liaisons et fond dur sur panneaux avant assemblage (oubli de ceux du fond),

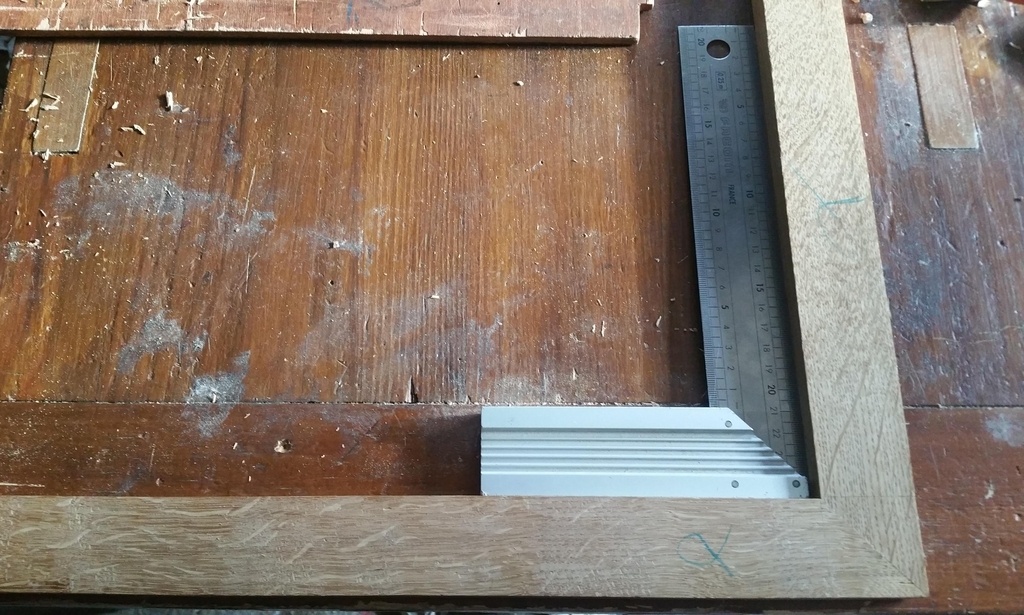

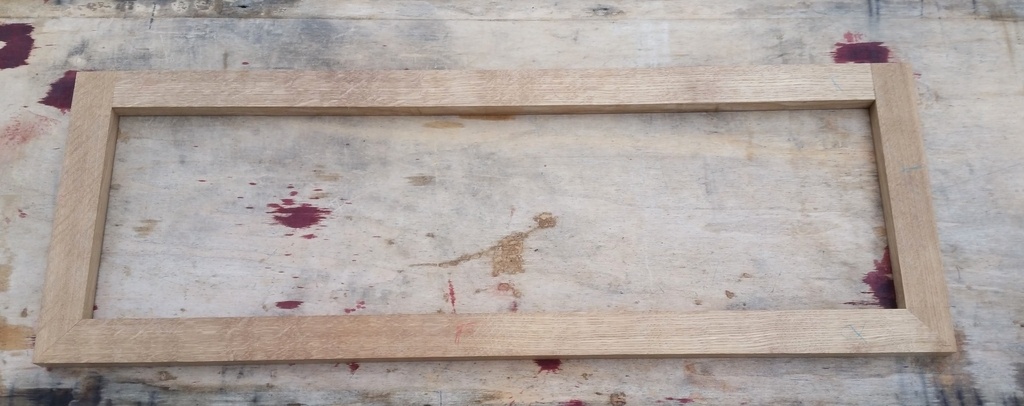

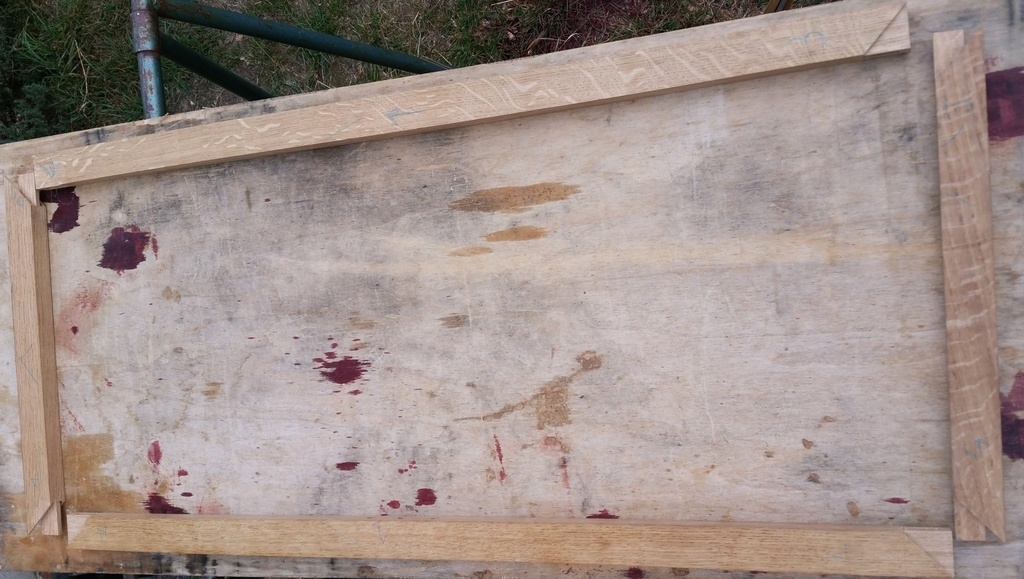

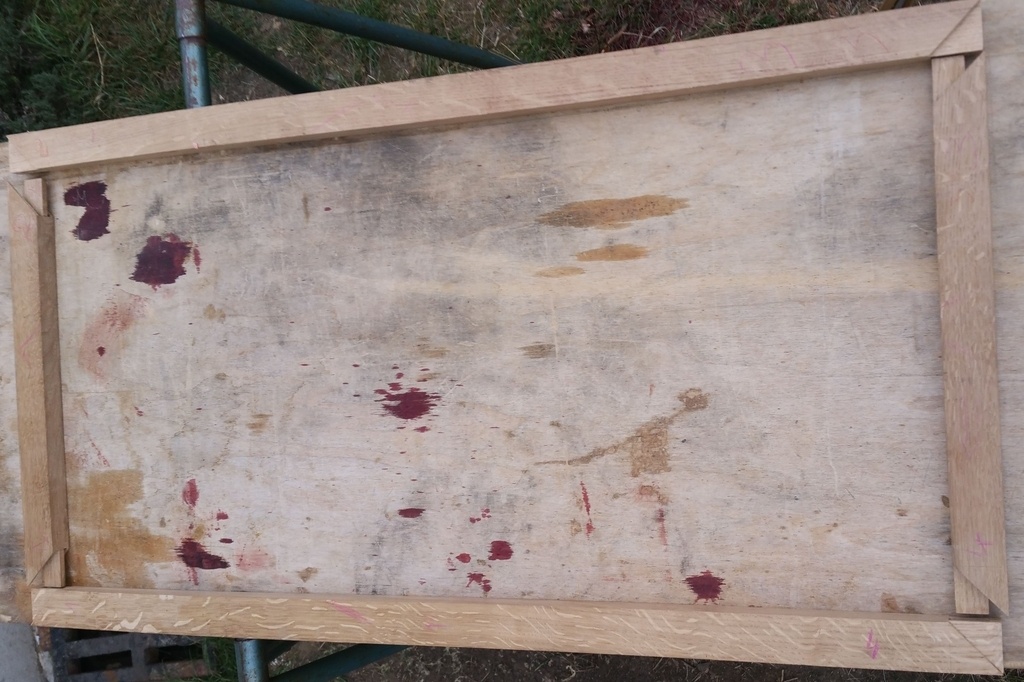

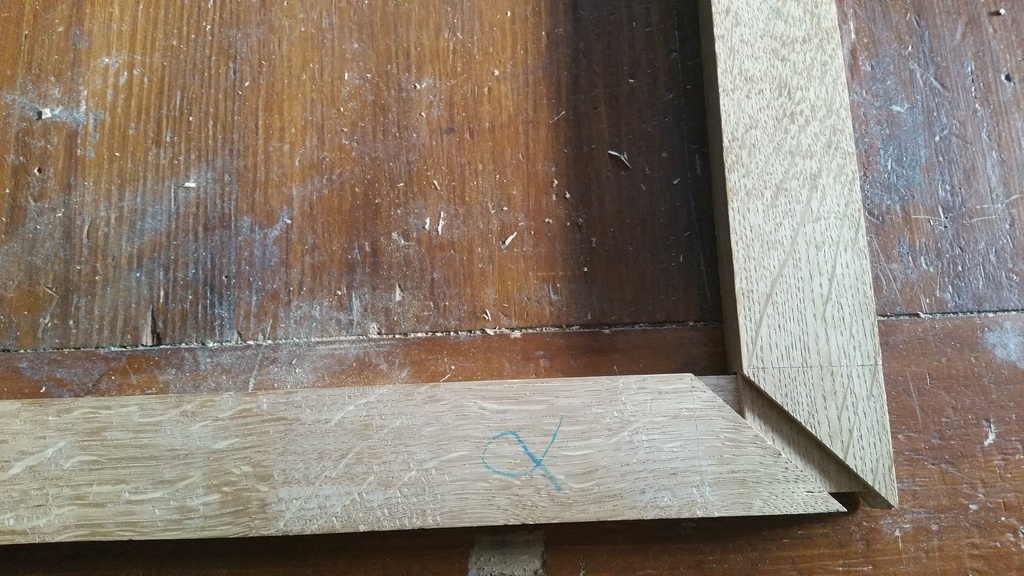

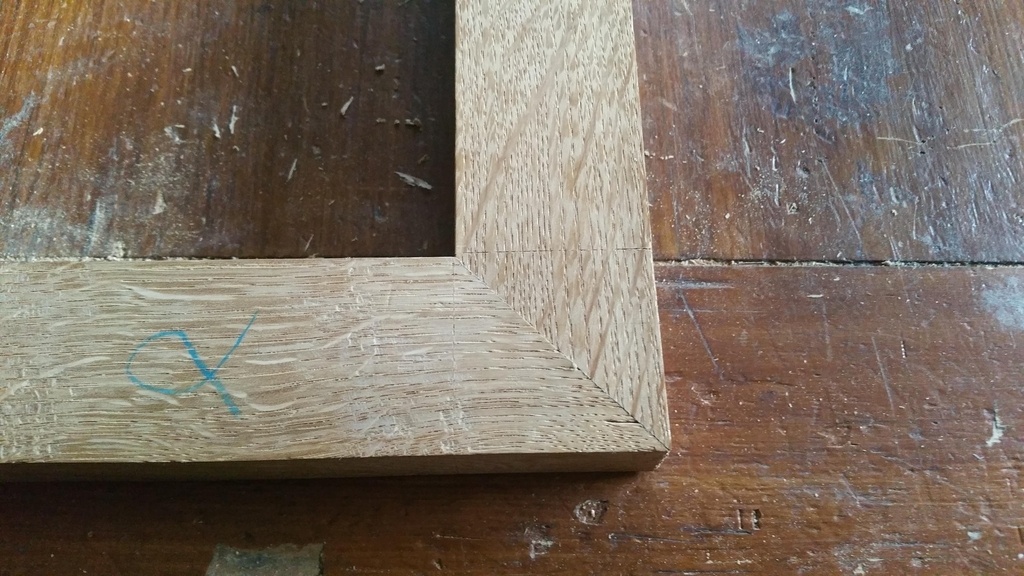

fabrication des cadres des portes

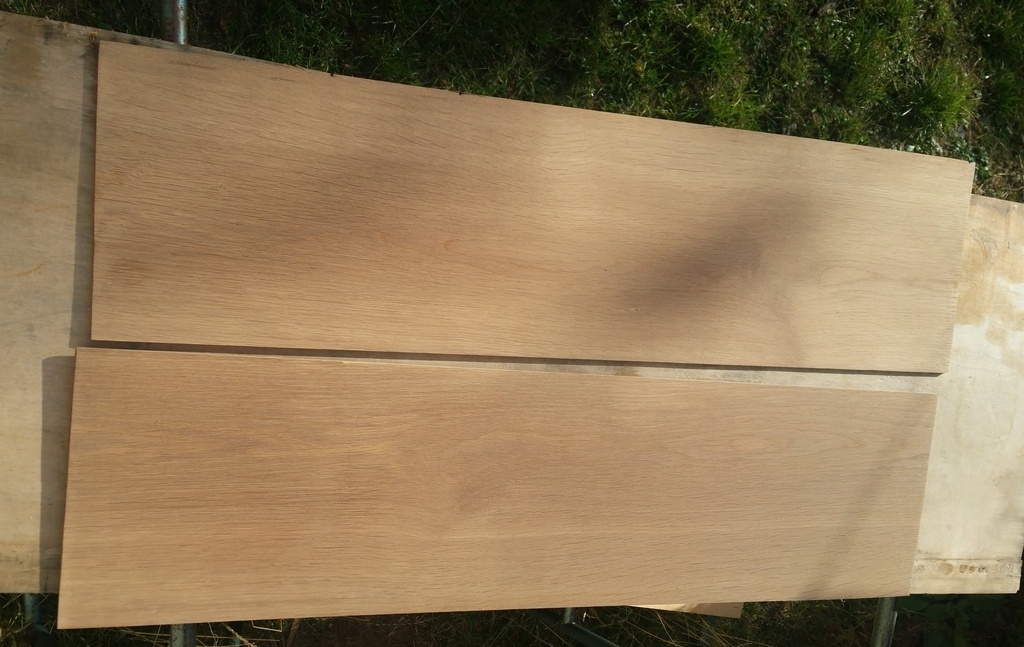

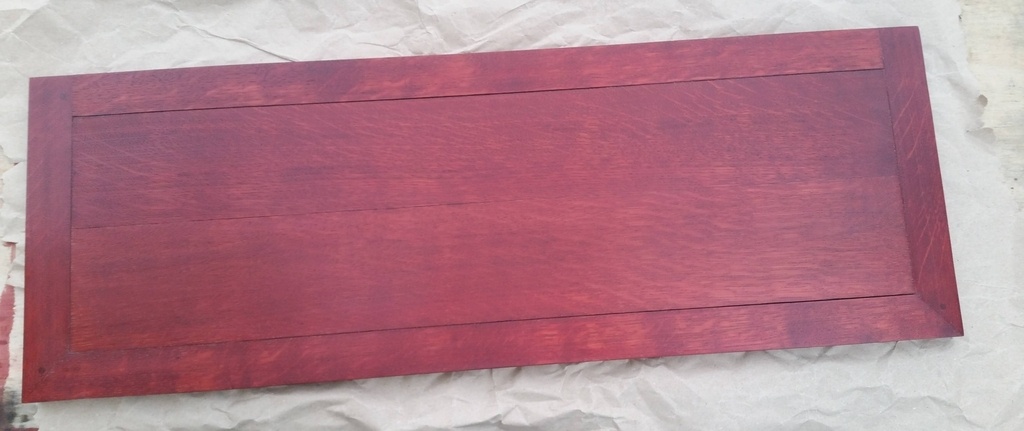

fabrication des panneaux des portes

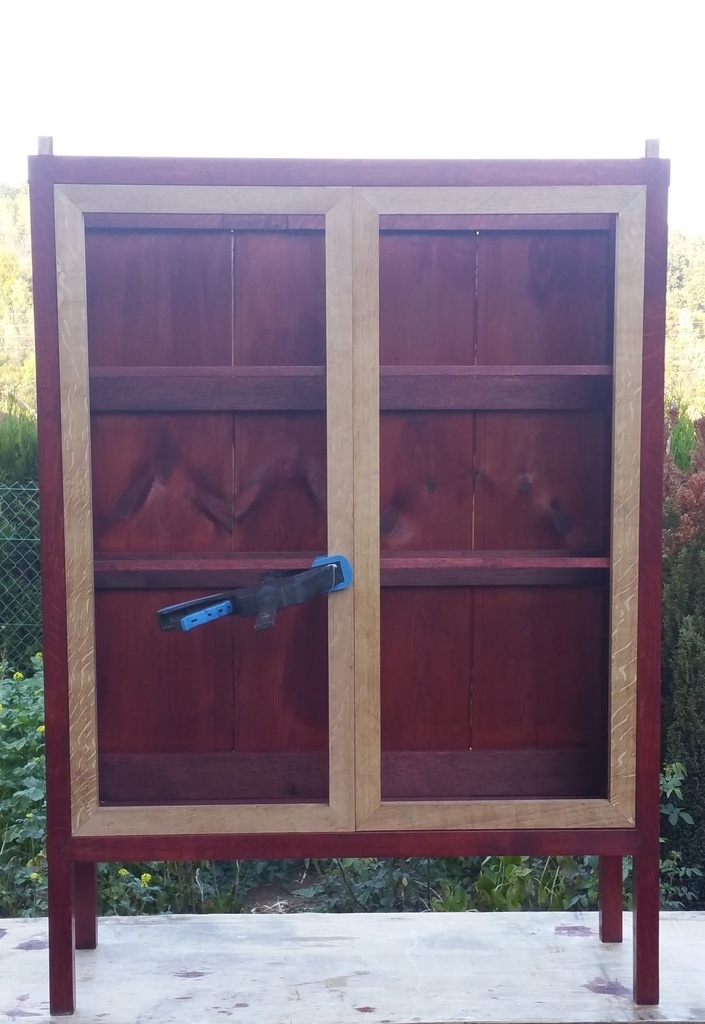

assemblages des portes

Mis à jour

Discussions

Francisco a publié la création "Meuble d'inspiration asiatique".
il y a 8 jours
dependancesbois
( Modifié )

Très beau travail ! Aux outils à main en plus !
Belle précision.
Tu n'as pas des photos de pendant la réalisation ? Les assemblages tout ça tout ça ?

Francisco

Bonjour dependancesbois
Oui j'ai d'autres photos de la réalisation. Je les poste bientôt. Merci

dependancesbois
( Modifié )

Francisco super merci !!!
Juste en passant , je trouve très belle la seconde photo avec les gants de boxe.
Ça donne une ambiance.

dependancesbois
( Modifié )

Je viens de voir tes autres créations, j'étais passé a côté et j'aime beaucoup.
Pour info quand tu mets en lignes tes créations tu n'es pas limité en photos.
Juste les 5 premières qui servent de "vitrine" et après tu peux rajouter des paragraphes de texte et de photos.
Comme ça tu peux mettre les détails dans la création qui seront plus visibles que dans les commentaires.
Parce que ça vaut le détour ! 👍

Francisco

dependancesbois
ah oui d'accord, je fais un essai avec la fabrication du plateau

dependancesbois
( Modifié )

Francisco impec! du coup là on en a des photos !!!! 😂
Super tes assemblages !
Ça donne envie de faire !
C'est le stanley 78 pour les feuillures ?
J'ai vu que tu avais le 79 aussi , je viens juste de l'acquérir !
Alors par contre pour la critique : la scie fait tâche ! 😜

dneis

dependancesbois quel snob de la scie dis donc ! Tant que ça coupe, c'est l'essentiel.

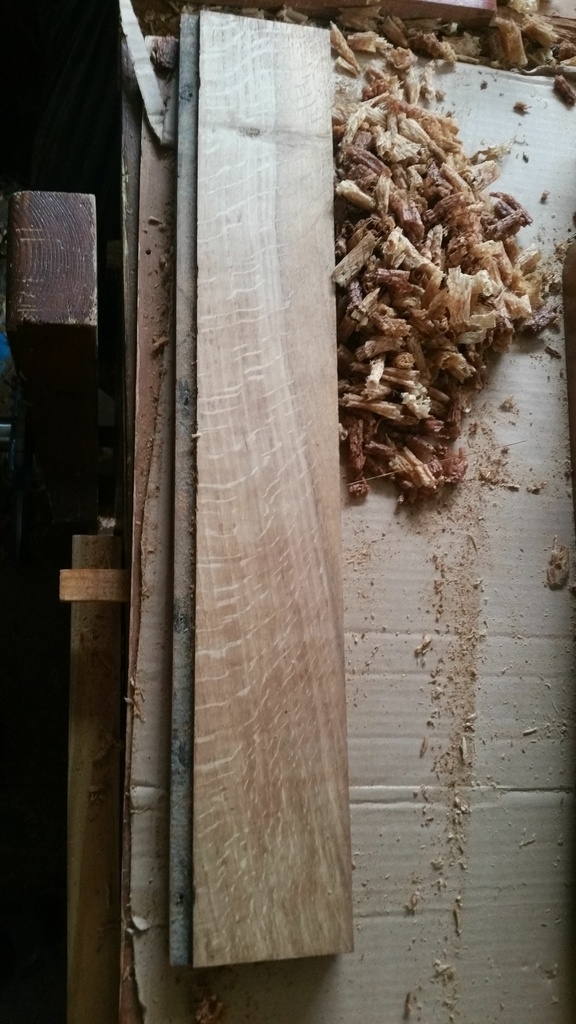

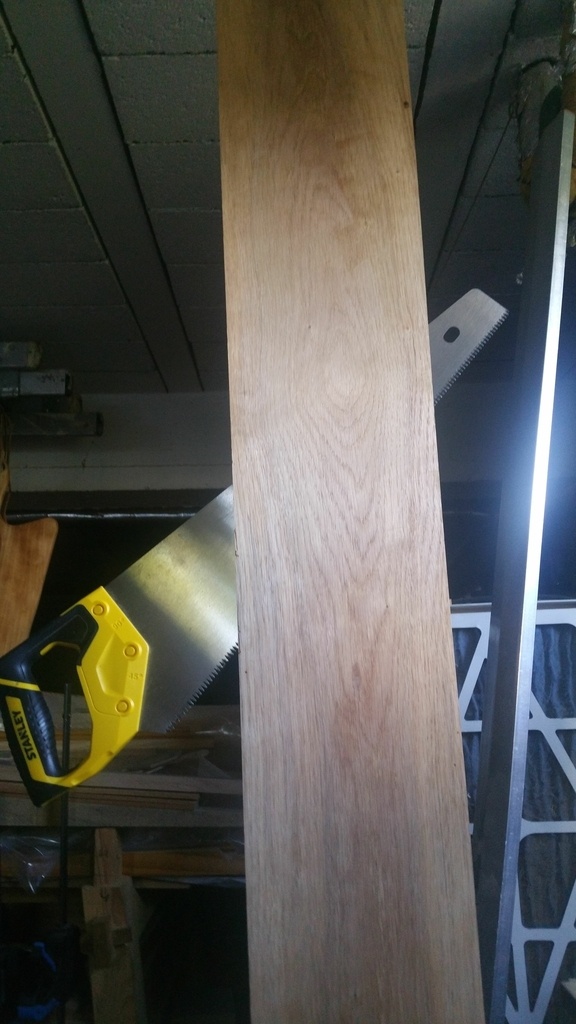

Francisco Ce n'est pas la pognée de la scie le souci, c'est la denture à tronçonner utilisée pour refendre une planche, tu as dû en baver ! Essaie de te faire une scie à déligner/refendre, la différence est flagrante sur l'efficacité.

dependancesbois

dneis ben quoi je préfère les poignées en bois !! 😂😂😂😂

Francisco

dependancesbois

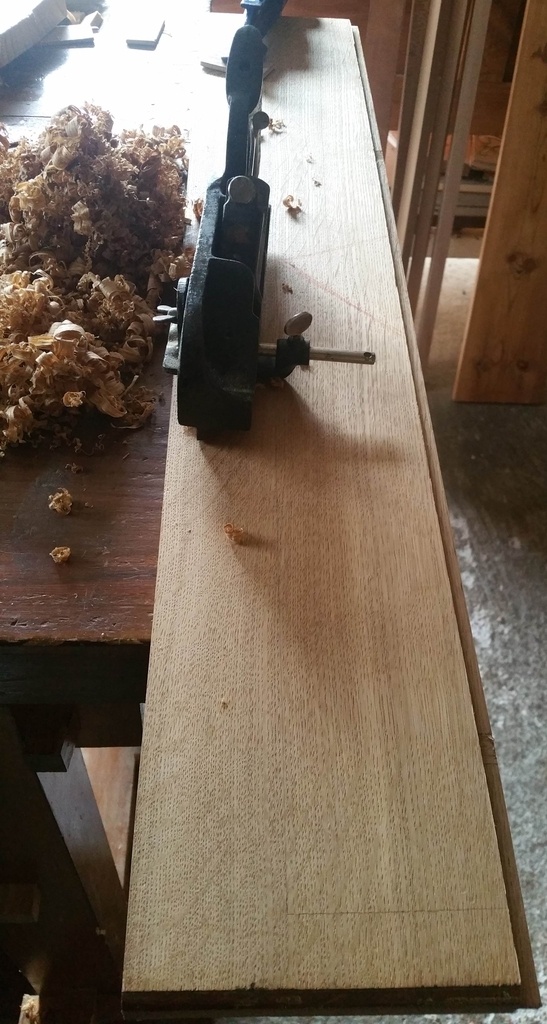

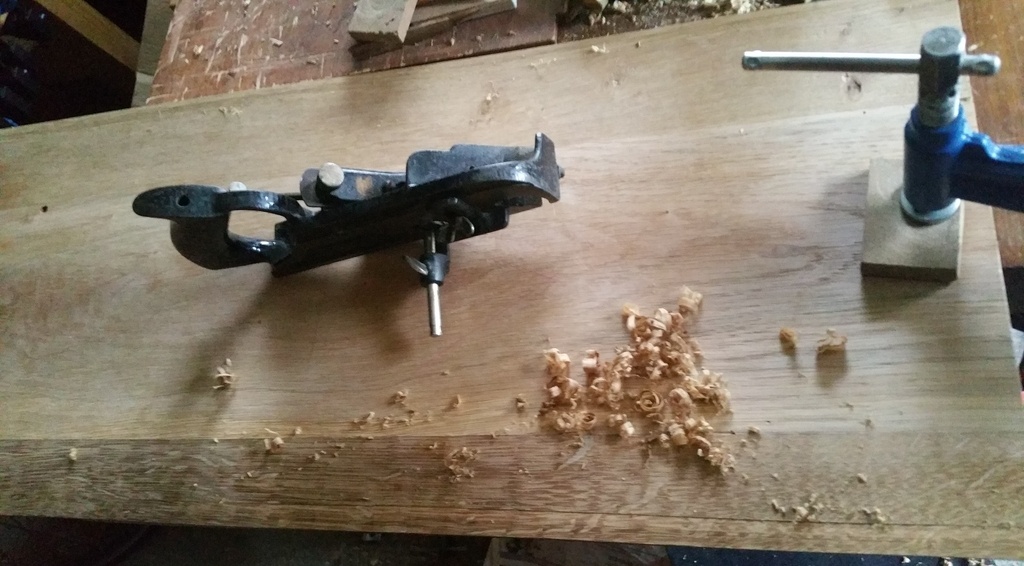

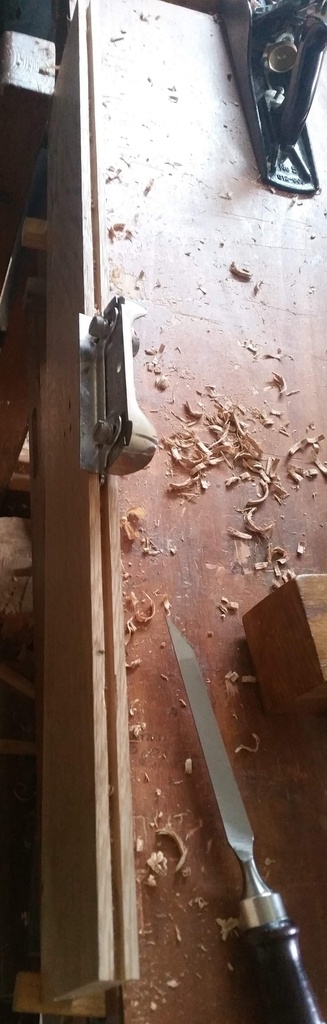

oui pour les finitions de rainure le stanley 79. j'ai vu le tien, il me semble qu'il te manque le guide de profondeur, c'est maintenu par 2 vis, j'ai mis une photo sur ton post de trouvailles staney 79
Et Stanley 78 pour faire les plate bandes des panneaux afin de les encastrer dans les rainures et faire les feuillures aussi. Bien pratique cet outil mais sur le mien la vis de butée de profondeur n'est pas la bonne, ce qui fait qu'elle a tendance à se dérégler, assez fâcheux quand même.

Francisco

dependancesbois et dneis
Pour la scie oui c'est moche et pas prévue du tout pour ça, normalement cet hiver je prévois d'en fabriquer une à refendre.

dependancesbois

Francisco sur le bon coin tu en trouve pour rien.
Je viens d'en prendre deux a 5 et 10 euros (pénétrante)
J'en affuterais une pour deligner.
Ce sera pour emmener sur les chantiers.

Francisco

dependancesbois
Il faudra que j'apprenne à affûter les scies! ça a pas l'air facile

Francisco

dependancesbois
l'association du cuir et du bois, ça dégage quelque chose de magique. Ce sont des gants qui ont vécu, sûrement catégorie super lourd vu la taille. Je crois que ce n'est plus fabriqué ce genre de modèle.

dependancesbois

Francisco l'affutage des scies est beaucoup plus simple qu'on se l'imagine!
Un tiers point et on lime une dents sur deux a plat pour les scies à deligner avec un angle pour les scies à tronçonner.
Les histoires de mesures d'angles se peaufine après.

dneis

Et les dentures à déligner/refendre sont les plus faciles à affûter, il n'y a qu'un angle à gérer étant donné que l'axe du tiers point reste perpendiculaire au plan de la scie.

Je suis d'accord, dans l'ensemble affûter une scie n'est pas si complexe. Il faut juste être régulier et soigneux, mais je ne doute pas que tu le sois !

dependancesbois

Francisco pour les gants oui c'est ce que je me disais qu'ils avaient l'air d'avoir vécu ! Le cuir a l'air d'une super qualité, ça doit être doux sur la joue !👊😂

Francisco

dneis

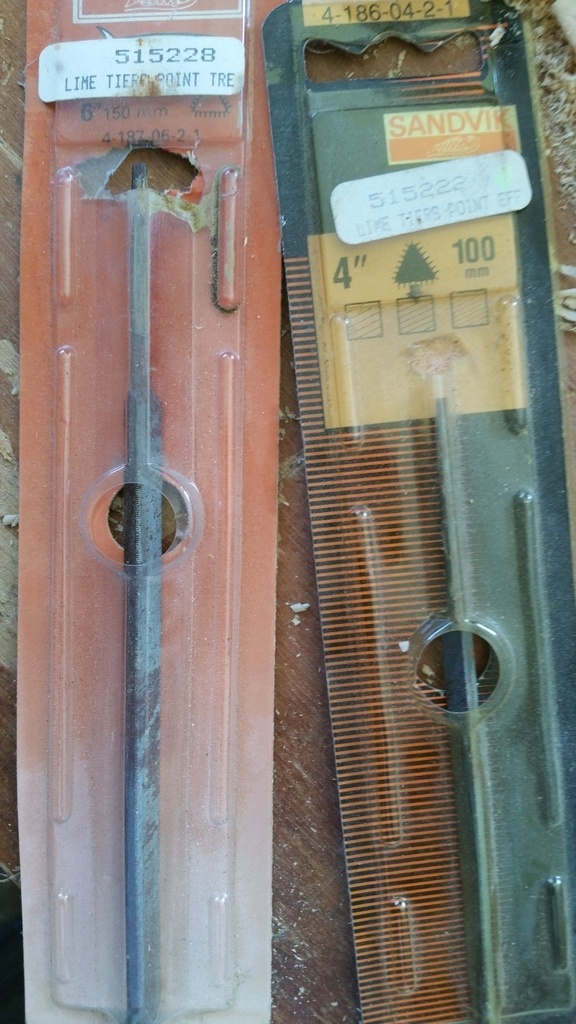

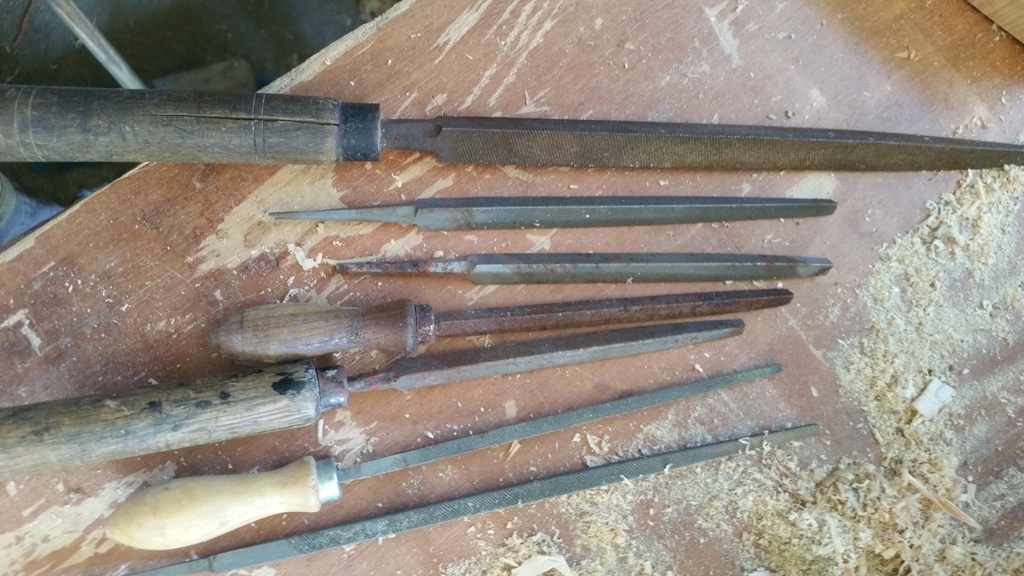

J'ai déjà récupéré des limes tiers points. Je ne sais pas si elles seraient compatibles avec une lame à refendre.

Francisco

dneis dn
Il y en a d'autres mais paraissent énormes pour une denture de scie

dneis
( Modifié )

Francisco les tiers points sont des limes à une seule taille.
Attention à ne pas confondre avec des limes triangulaires qui elles sont à deux tailles (ie avec deux séries de "dents" croisées).

Pour la dimension du tiers point idéale, il faut que la longueur du côté du triangle soit environ le double de la longueur à affûter. (Je ne sais pas si c'est clair comme explication... !)

Il y en a d'autres mais paraissent énormes pour une denture de scie

Toute dépend de la scie 😉

Francisco

dneis
Oui merci c'est bien expliqué. Donc trouver la scie avant le tiers point.

dneis

Francisco oui, après si c'est pas pile poil le bon tiers point ce n'est pas grave. La raison de cette "règle" est que ça permet d'utiliser les 3 angles du tiers point car tu n'uses que la moitié de deux faces à chaque fois.

glaude
( Modifié )

Bonjour
Je remarque que tes assemblages sont apparents. Peux-tu stp nous préciser la méthode utilisée.

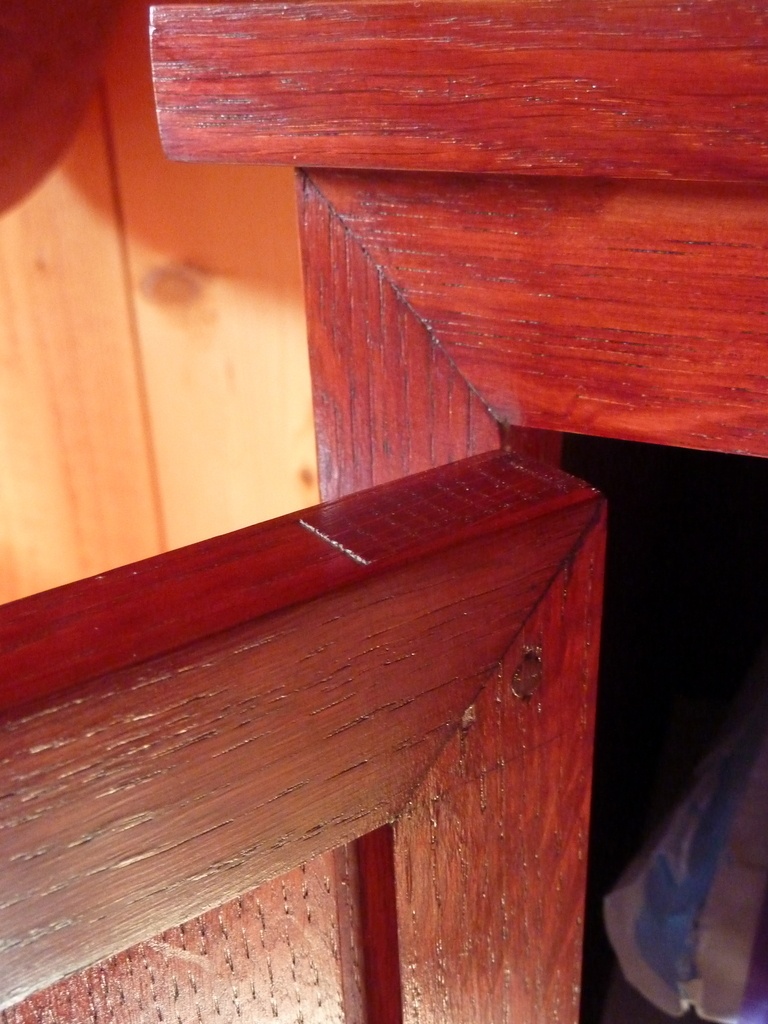

Pour les portes tu as manifestement fait des enfourchements mais sur la photo il semble que l'épaisseur du tenon est très importante par rapport à l'épaisseur de la porte. Peux -tu stp nous expliquer ta réalisation. Merci
Sinon si tu as fait le tout à la main, bravo pour le travail, mais le bois récupéré était peut être déjà corroyé ?

Francisco

Bonjour glaude
Merci pour le temps consacré à l'observation du meuble.

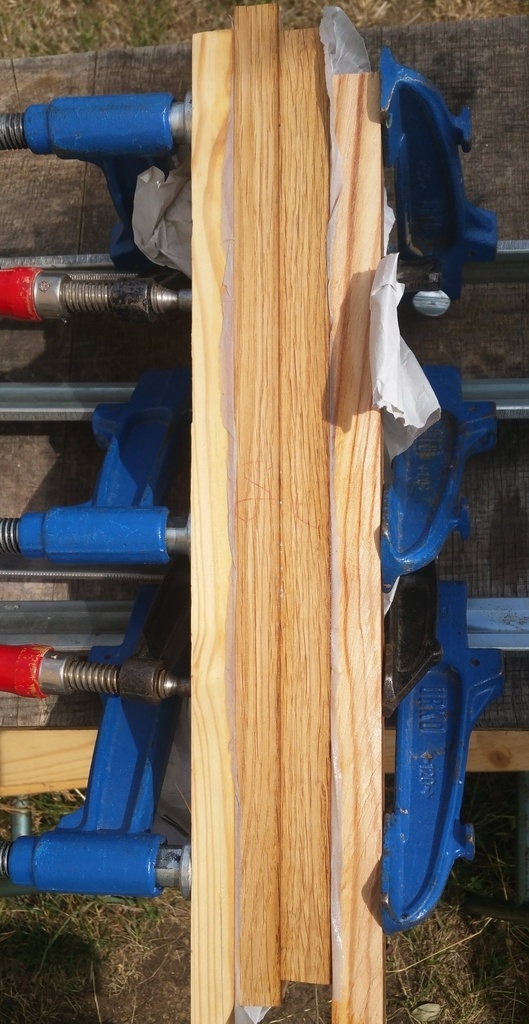

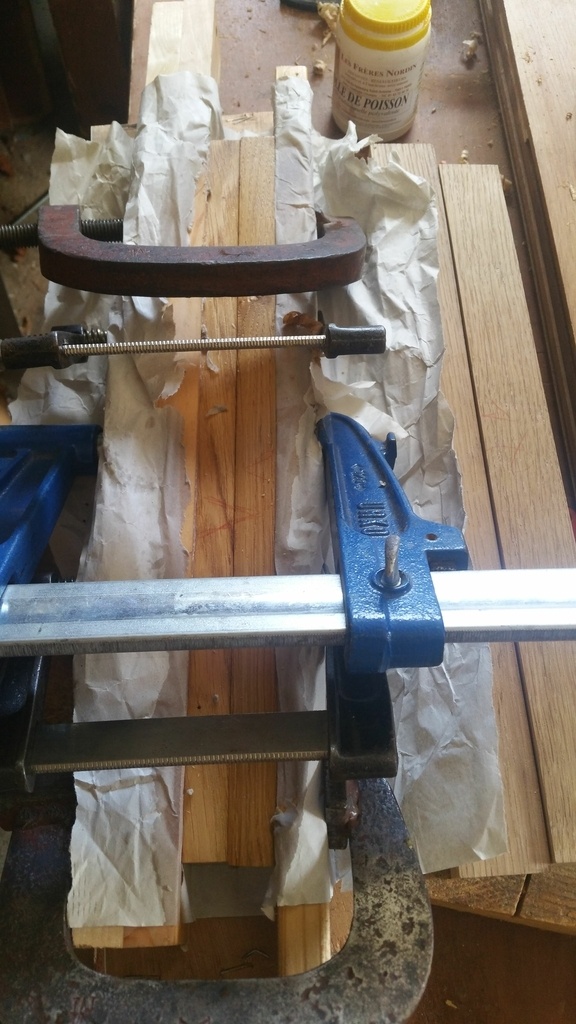

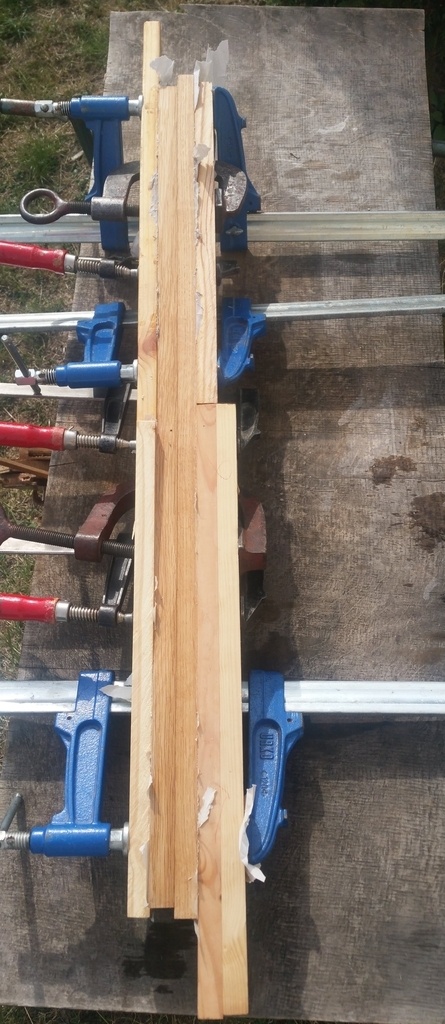

Il s'agit de bois récupéré d'anciens meubles abandonnés aux ordures aux pueds des immeubles. Bois de qualité et bien sec. Ce sont des pièces courtes avec environ 3 mm à degauchir/raboter environ. Il y a des traverses du bâti qui ont nécessité un collage pour obtenir l'épaisseur nécessaire et là cela demande du temps.
Pour la te technique des portes je complète avec des photos dès que possible.

glaude

et bien bravo pour cette réalisation qui est simple aux premiers abords mais techniquement au point. Tu as dû y consacrer un "peu" de temps

Francisco

glaude

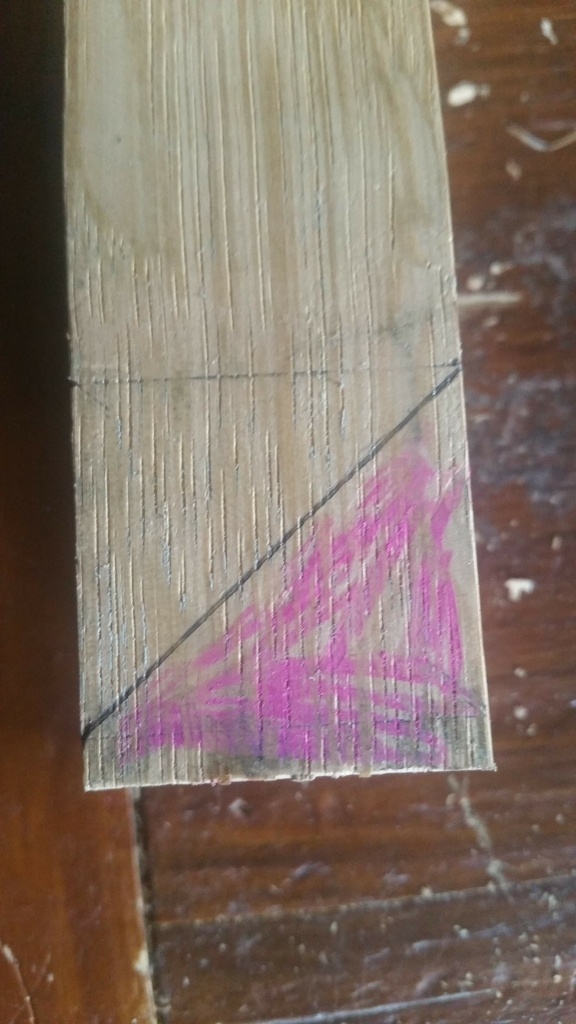

il faut prendre son temps pendant le traçage. J'ai utilisé un assemblage d'essai que je laissais sur l'établi et qui me servait de modèle à chaque fois pour ne pas faire d'erreur de tracé. Et Rester concentré surtout. Enfin quand on fait quelque chose de nouveau on fait plis attention aussi.

Pascalclochard
( Modifié )

très jolie travail d'assemblage. J'adore👏

Francisco

Pascalclochard
merci, pour les photos c'est un peu dispersé désolé

flonflon
( Modifié )

Super boulot, tu as du te règaler

Francisco
( Modifié )

flonflon

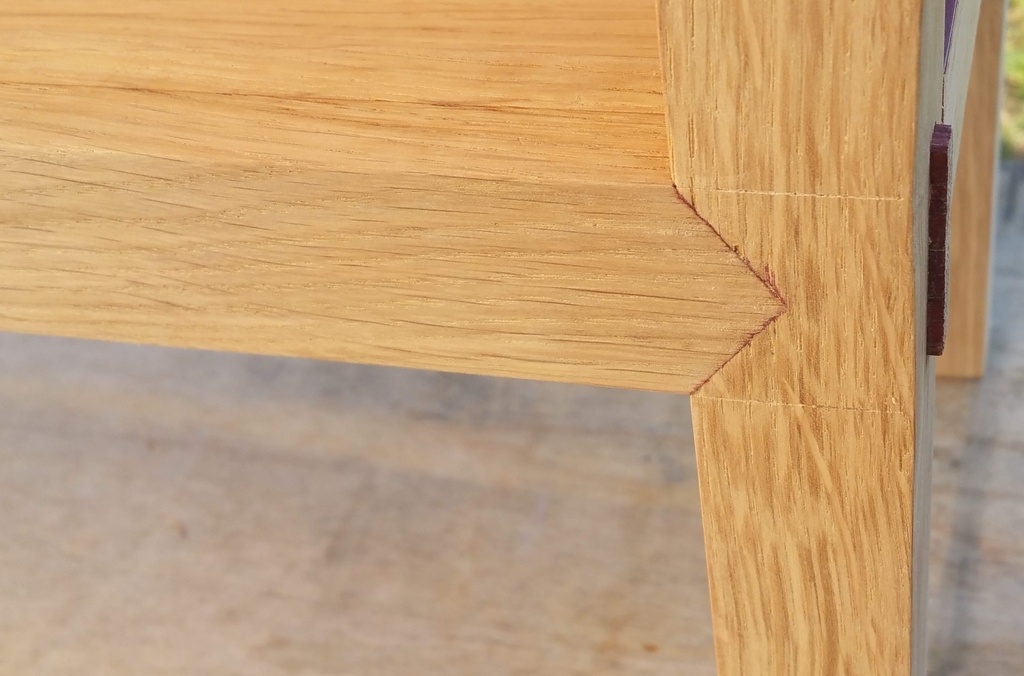

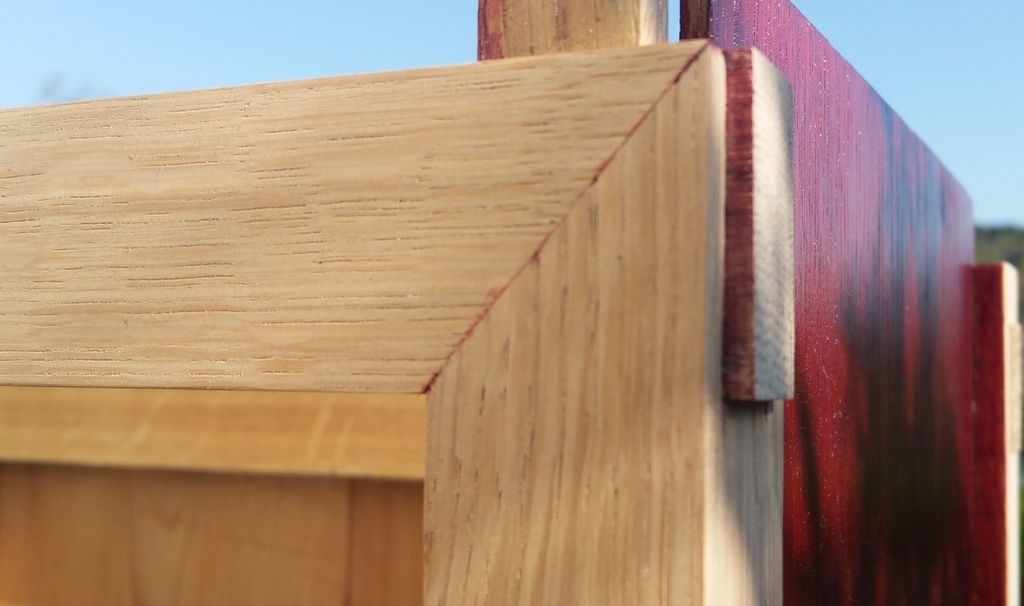

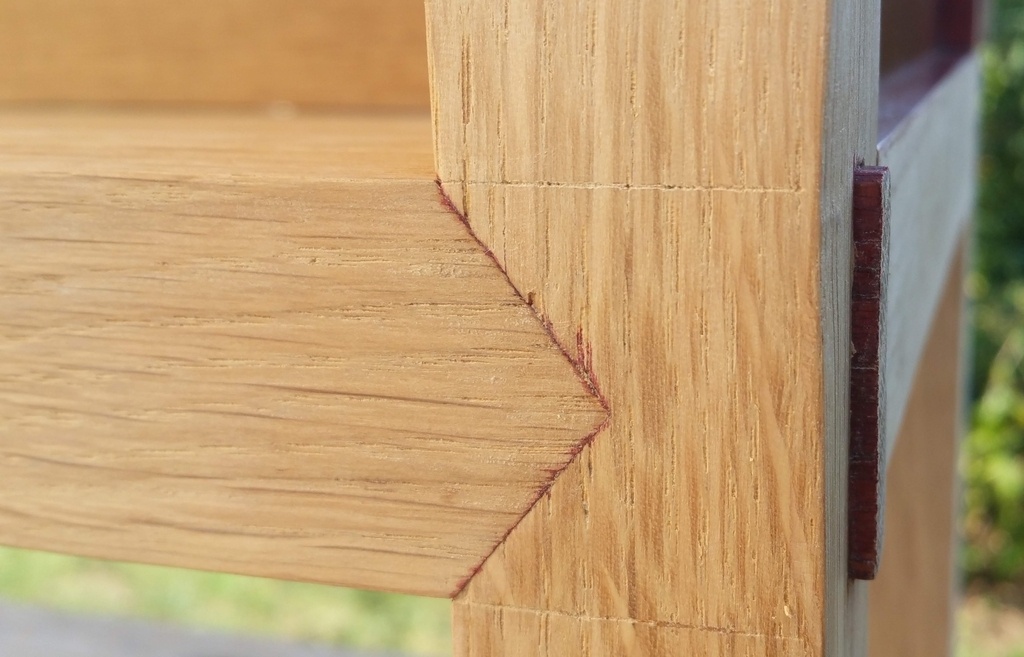

oui c'est vrai, il y a une partie recherche malgré les apparences: le meuble n'a pas de fioritures (pas de moulures...) et d'apparence basique (4 montants et 4 traverses) mais les assemblages demandent du temps. Au niveau esthétique, il faut surtout à veiller à ce que les onglets du cadre du bâti soient parfaitement alignés à ceux des portes. Je pense que c'est ça le plus dur.

Boisjolais
( Modifié )

A première vue, esthétiquement je trouvais les pieds un peu fins. Puis finalement, je trouve que ça donne au meuble un côté sympa.
En tout cas bravo, c'est un sacré boulot et ça a l'air très propre.

Francisco

Boisjolais
Tu n'as pas tort pour les montants: le débit est parti d'une planche que j'ai dû divisé en 4 largeurs, je n'ai pas pu obtenir des montants plus larges. 3 ou 4 mm de plus pour les 2 montants de face et ça aurait été parfait.

Capouais
( Modifié )

ouah... c'est un super boulot, et surtout merci pour les photos de chaque étape, pour un novice, c'est fabuleux de voir tout ça.
Bravo et merci pour le partage.

Francisco

Merci Capouais
Fabuleux je ne sais pas mais c'est des assemblages nouveaux pour moi. J'avais fait des essais depuis quelque temps et j'ai été surpris par la résistance de ce genre d'assemblages. Par exemple les assemblages à onglet des portes peuvent tenir même sans colle à condition de bien les réaliser. Quand la porte est assemblée on ne peut la démonter qu à coups de maillet.
Ce qui est bien aussi c'est que ça reste des tenons et mortaises, xe qui signifie qu un outillage pas trop onéreux peut suffire.
Il faut aussi impérativement du bois très sec.
Après il me reste encore des choses à revoir, s'il fallait le refaire je changerais pas mal d'éléments.

Martial3
( Modifié )

Très beaux assemblages ! Bravo !

Francisco

Merci Martial3
