Mangeoire à pédale


Ayant vu le concept dans un magasin, je me suis empressé de réaliser cette mangeoire depuis que mon stock de grain disparait mangé par des rongeurs.

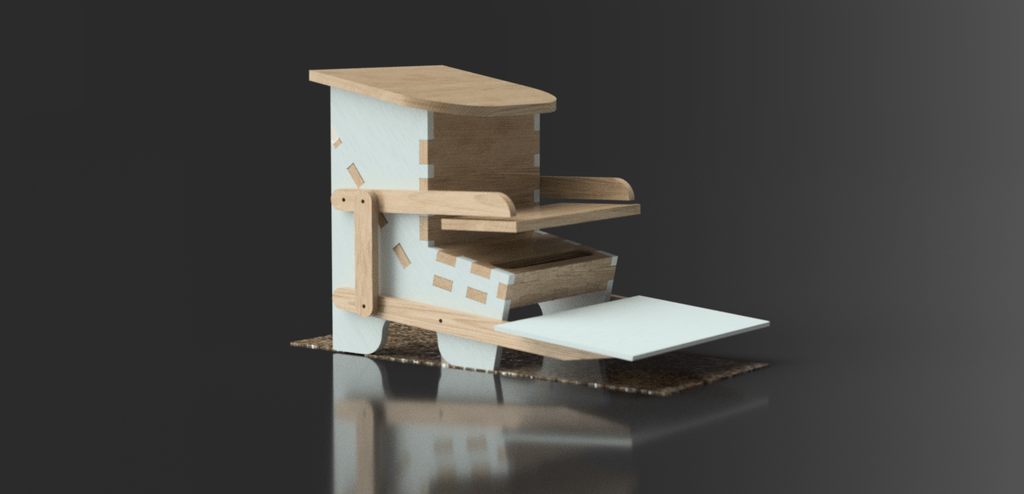

Je me suis amusé dans Autodesk Fusion 360 à réaliser en 3D la mangeoire avec des emboitements pour n'utiliser ni clou ni vis. J'en ai profité pour étudier la cinématique et m'arranger pour qu'un poids d'un kilo soit nécessaire sur la pédale pour pouvoir accéder au grain.
Ce fut long mais je sais maintenant créer une animation en mouvement dans Fusion. Très pratique !

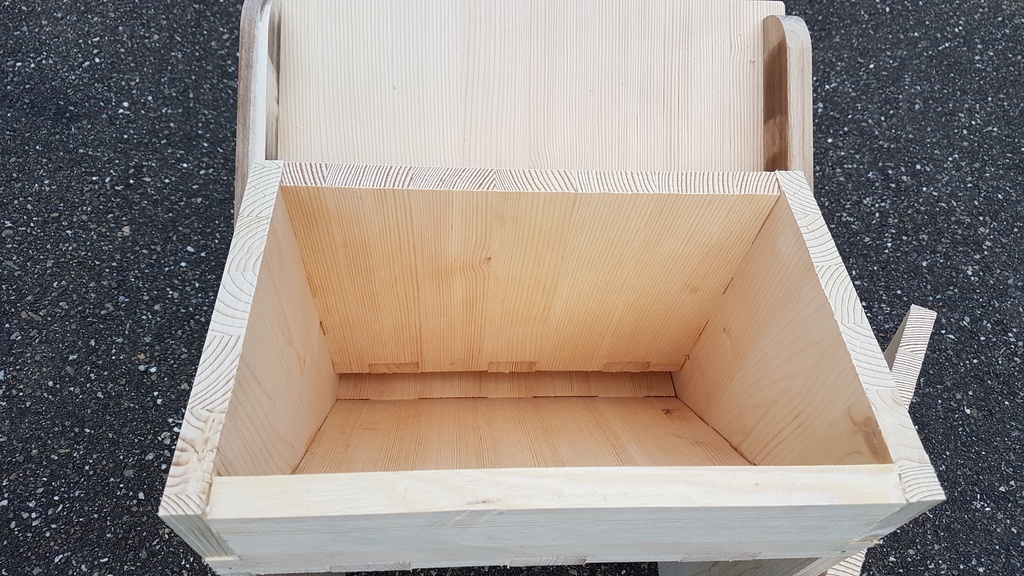

L'usinage à la CNC a été réalisé en recto verso.

Mis à jour

Publications associées


Discussions

dh101083 a publié la création "Mangeoire à pédale".
il y a 3 ans
francoisB30
( Modifié )

très pratique
pourquoi l'usinage CNC en recto verso ?

dh101083

Pour des questions d'angles à aller chercher sur chacune des faces, des filets, ...

francoisB30
( Modifié )

dh101083
je ne comprend pas ?

dh101083
( Modifié )

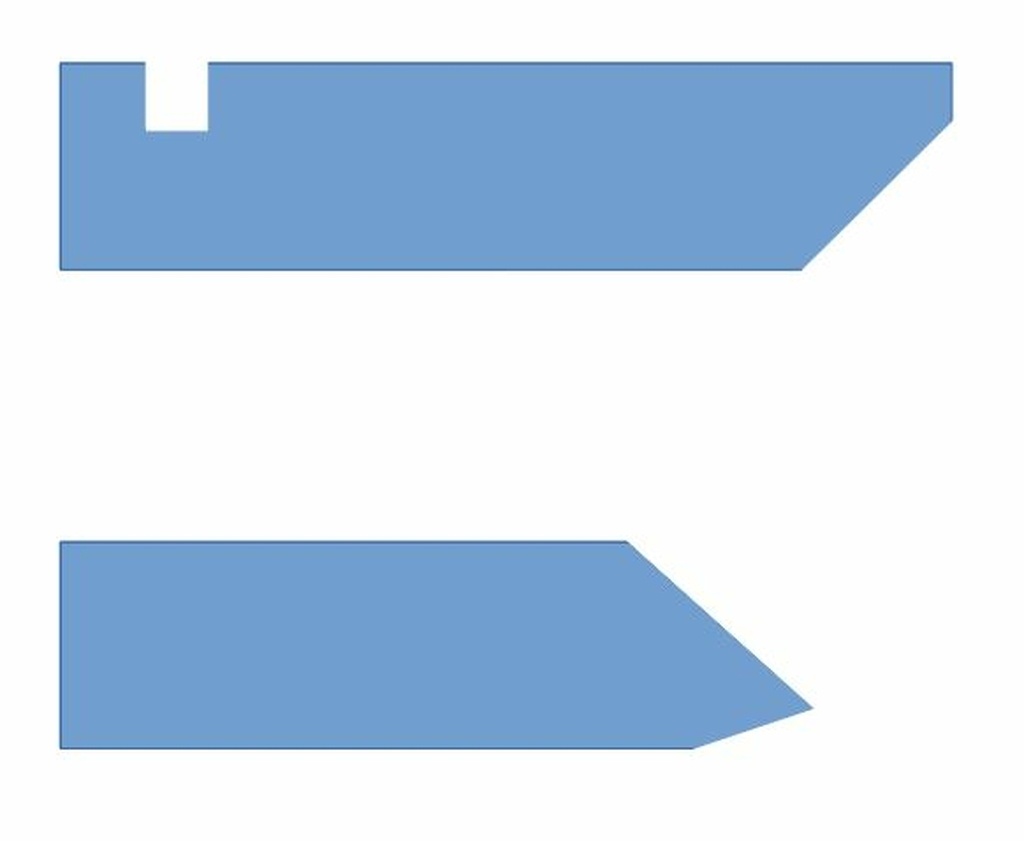

francoisB30 Voilà 2 exemples de profil de planche qui nécessitent un retournement (recto/verso) de la pièce pour usinage sur CNC 3 axes. Est-ce que cela répond à ta question ?

trente six seb
( Modifié )

Ca mange quel type de grain les poules à pédale ?
Leurs œufs restent bons ??

😁 🙏 (pardon)

PixelArt

🤣🤣

JeffBurlu
( Modifié )

trente six seb Boudiou tu m'as pris de vitesse 😤 !

trente six seb
( Modifié )
mich31159
( Modifié )

Bonjour j'ai le même problème que toi avec les rongeurs aurai tu un plan ou un croquis quel quantité de grain merci pour ce partage

mmahieu
( Modifié )

mich31159, pour la quantité, de l'ordre de 100 g de blé ou maïs par poule et par jour, surtout si elles peuvent trouver autre chose (bestioles, végétaux divers...)
les pentes sont suffisantes pour du grain, par contre pour des aliments complets en granulés il faudrait peut-être jouer sur la largeur de l'ouverture en bas de la trémie et sur la pente de la partie mangeoire, ainsi que sur la glisse (ponçage, vernis) pour éviter les bouchons
dh101083 Belle réalisation 👍. Les poules doivent être contentes, en plus, ça stimule leur intellect de pouvoir jouer avec la technologie 😉

Etzutencorerate

mmahieu , moi je possède le même type de distributeur mais du commerce et en galva.
quand les poules montent sur la trappe et que cela s'ouvre cela leur fait peur et elles partent en courant. résultat je doit laisser un cailloux sinon elle ne mange pas.
alors l’intellect des poules pour moi c'est un peu un mythe 😅

Cricri

Bonjour,
super idée. pour le plan je suis preneur aussi.

dh101083
( Modifié )

Pour les plans j'ai essayé d'extraire ce que je pouvais du logiciel 3D. Je n'avais jamais fait ça et je ne suis pas un spécialiste. J’espère que ça ira. Sinon dites moi ;-)

Cricri

Super merci pour le partage :)

JeffBurlu

Merci pour le plan.
Je vais leur en faire une car les piafs viennent tout piquer.
Sans compter les maladies qu'ils pourraient transmettre à mes cocottes 😐

dh101083
( Modifié )

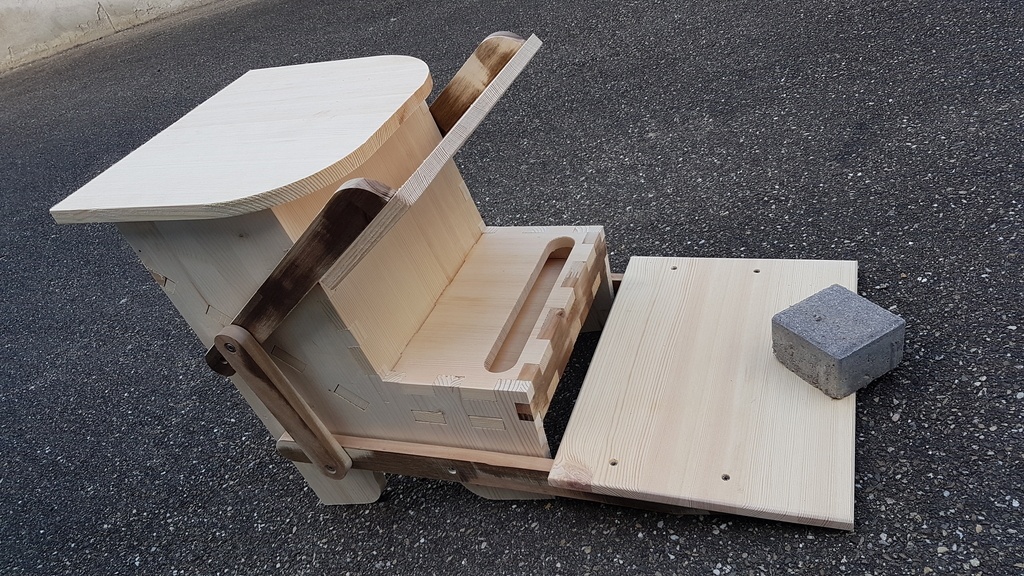

Petite précision pour ceux qui voudraient réaliser une mangeoire. Je me suis débrouillé pour que la trappe ne s'ouvre qu'en posant un poids de 1200g sur la pédale. C'est très fonctionnel à l'usage. Ça évitera qu'un rat puisse ouvrir (A trois, ils pourraient s'en sortir).

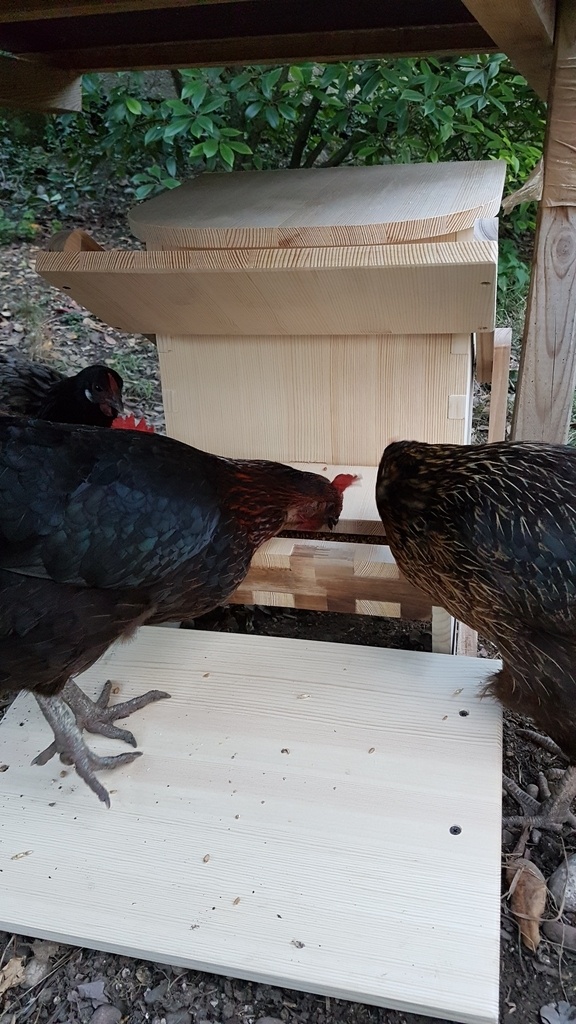

J'ai ajouter une pré-marche de 4/5 cm au sol tout autour de la pédale. Du coup monter la patte sur le dispositif d'ouverture devient un réflexe. La mangeoire est en place depuis hier soir et les plus malignes s'en servent déjà.
Ma mangeoire contient environ 10 litres de grain. Je ne nourrie pas les poules aux granulés. Je préconise de modifier un peu mes plans si les votres mangent des granulés car ça risque de coincer au bout de "l'entonnoir".

Vic66

J'aurais dû en faire une quand j'avais encore mes poules, je n'ai jamais eu le courage de commencer, quand je vois ta réalisation.... j'ai quelques regrets 🤗
Bravo, c'est très astucieux et pratique!!!
