Défonceuse sous table

par Standard2

Après quelques réalisations a la défonceuse, j’ai découvert enfin plutôt confronté quelques problèmes de défonçage de petites pièces ou l'inverse de grande pièce et surtout pour plus de facilité et de précisions , mettre ma défonceuse sous table était donc la solution. j’ai donc décidé de me la fabriquer moi meme.

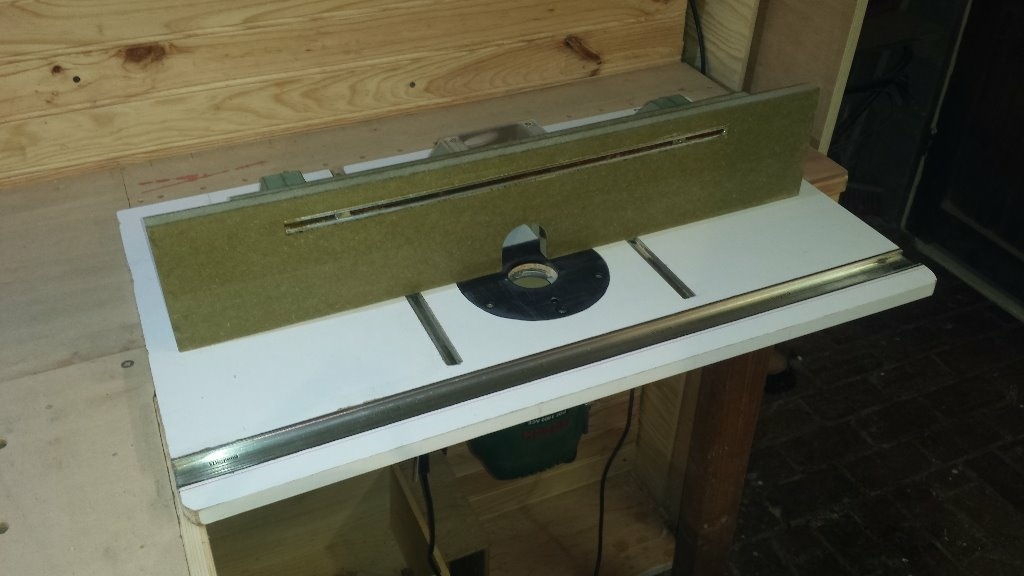

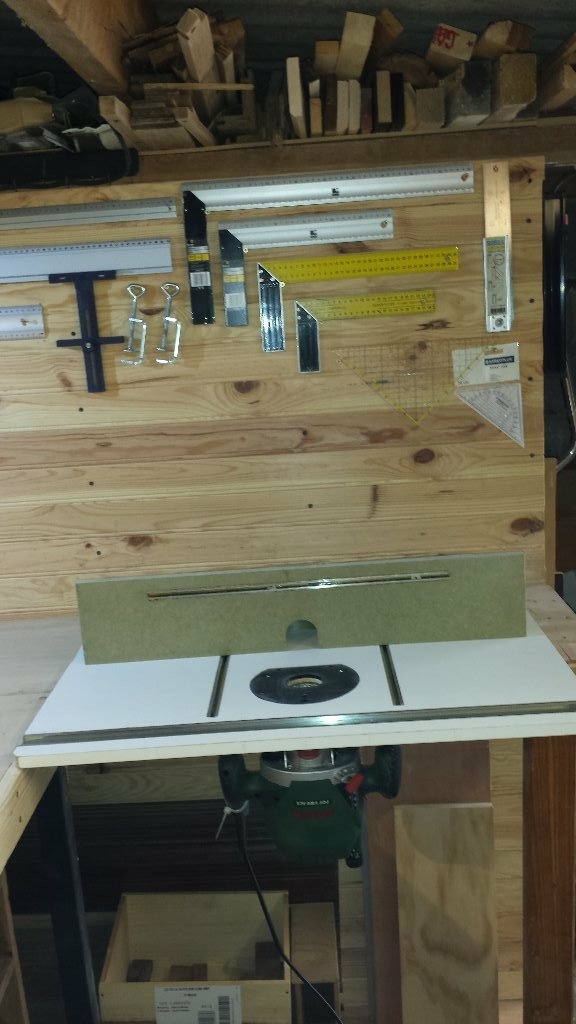

Et voici le résultat , j'en suis assez content meme si je pourrais dans le futur et à l'usage l'améliorer voir en refaire une plus performante . Mais pour l'instant ca me convient.

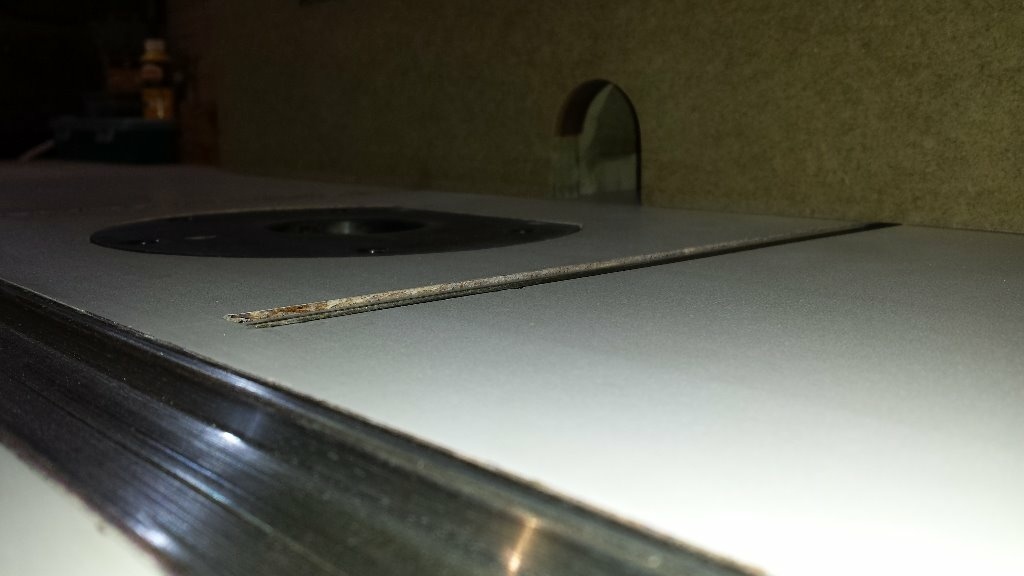

J'ai utilisé des chutes de MDF 22mm hydro et un plateau de meuble en aggloméré mélaminé pour une surface lisse et plane

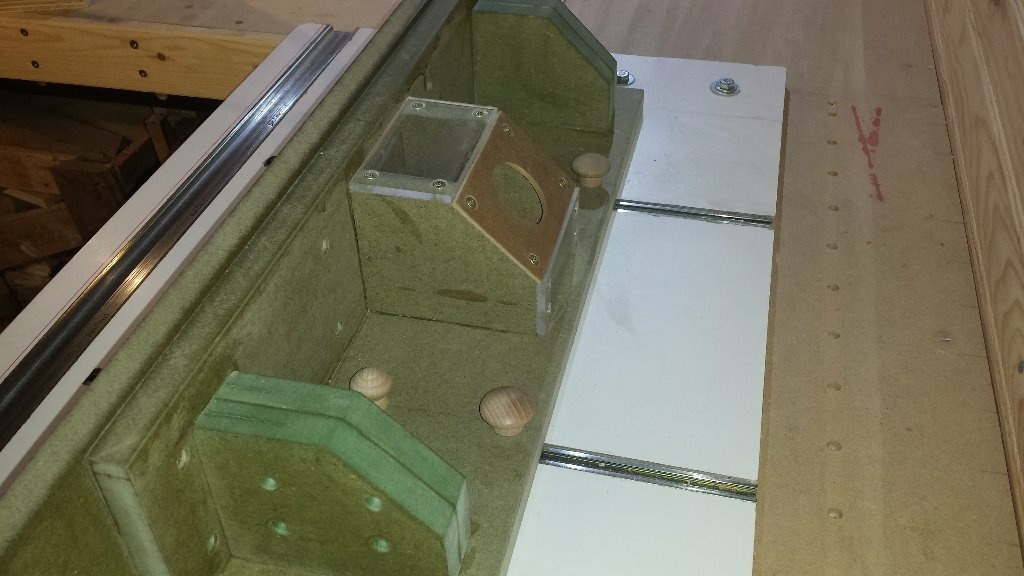

Des rails de rack audio-visuel pour les guides verticaux et un rail de coffret électrique Legrand pour le guide horizontal
Tous est de récupération.
4Petits boutons du commerce pour bloquer le chariot
Visserie standard
Le coup de revient de ma table est sans égal..6euro pour les 4 boutons le reste viens de récupération.

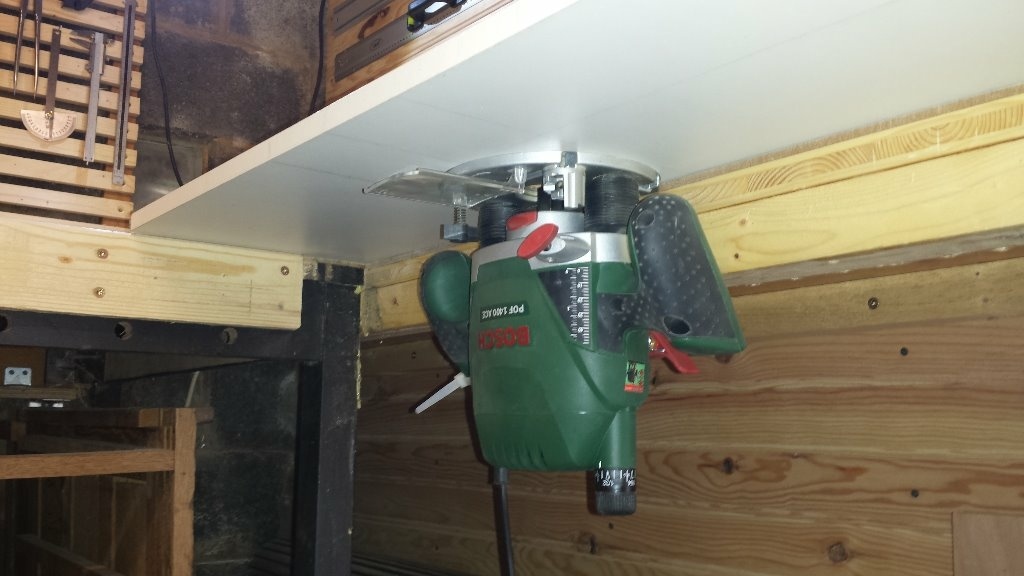

La table accueil mon avant dernier achat une défonceuse bosh 1400 ACE .

On en parle ici

Os974


Salut,

J'étais sur le projet de faire la même chose met par manque de temps je n'est pas continuer.
Moi c'est surtout niveau de la mise en route/arrêt comment tu as fait ?
Car je vois bien que tu as mis un petit collier plastique met après tu fait comment tu débranche et rebranche au besoin ??

Explique moi merci

Standard2


Non c'est simplement branché sur une multi avec on/off accessible juste devant moi à hauteur d'homme

Os974


ah ok tu t'es pas embêter ^^ Je pensais que tu avais pu faire autre chose.

Merci pour t'as réponse.

cereus45


Un rapport qualité/prix intéressant! J'ai fait le même choix que toi pour ce qui est des rails de serrage du guide mais à l'usage je suis gêné par les copeaux qui s'obstinent à s'accumuler dans ces rails. Pourquoi as tu fais dépasser tes rails autant du guide ?

Standard2


Simplement pour éviter des les recouper :) ,et pour les copeaux un bon coup de soufflette et on en parle plus :D

Os974


Une question a quoi sert le rail en premier plan ?
Merci

ecto1


merci pour les infos pratiques et bravo

miitchsv

Super sympa ton montage
Petite question comment fixes tu la semelle de défonceuse a la table ?
Merci

tetart


Efficace ton montage ! Et effectivement la défonceuse sous table ouvre de belles perspectives d'usinage.
Tout comme @miitchsv ta technique d'installation de la défonceuse m'intéresse. C'est bien la semelle que l'on voit en surface ? Elle prend une épaisseur de bois en sandwich ?

thx

Pas mal du tout, simple, je vais surement emprunter ton idée si tu le permets depuis le temps ...

Standard2


Merci pour vos commentaires.
A Os974 , j'y insère un peigne ou autre gabarit servant a maintenir les pièce comme il faut.

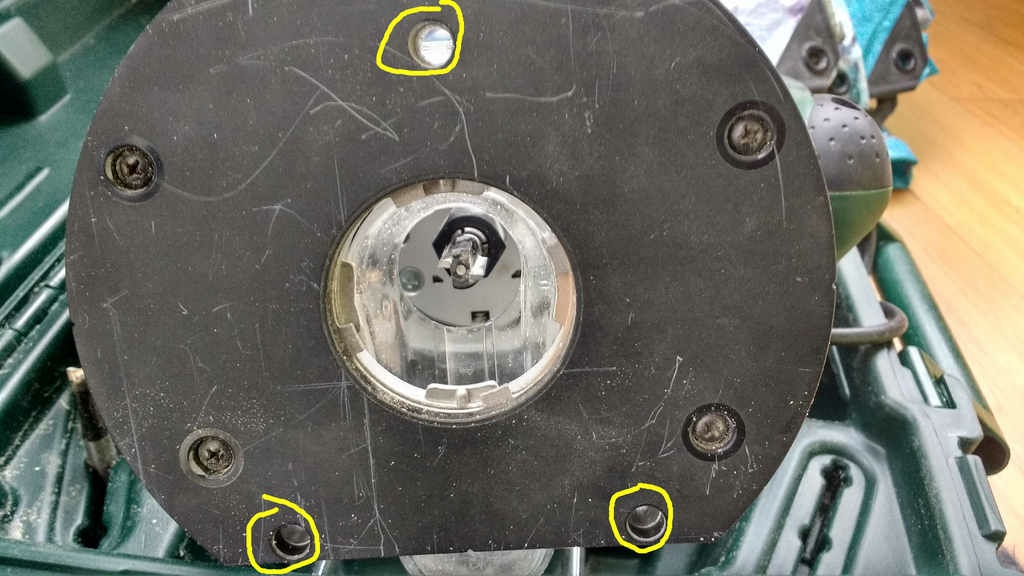

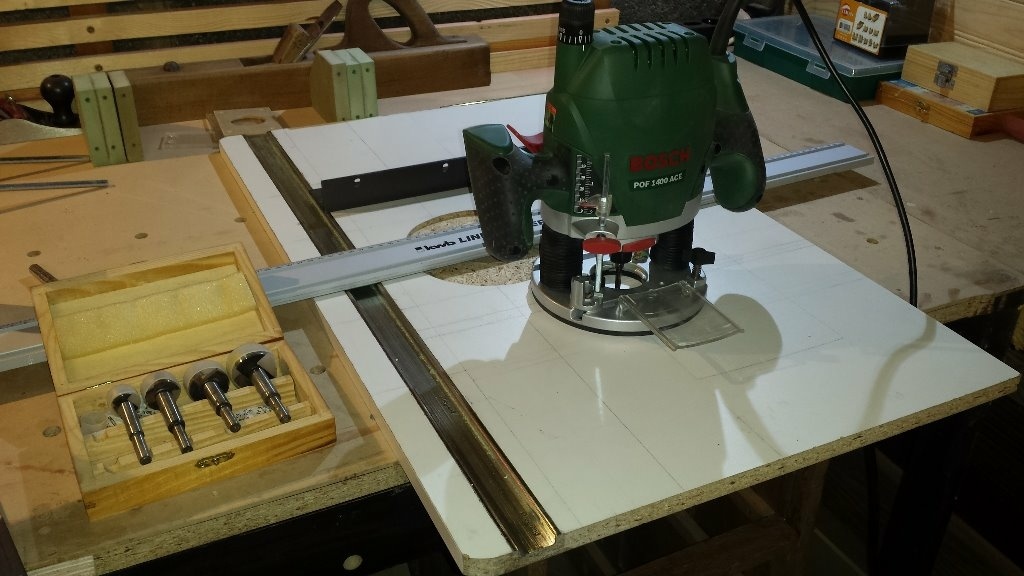

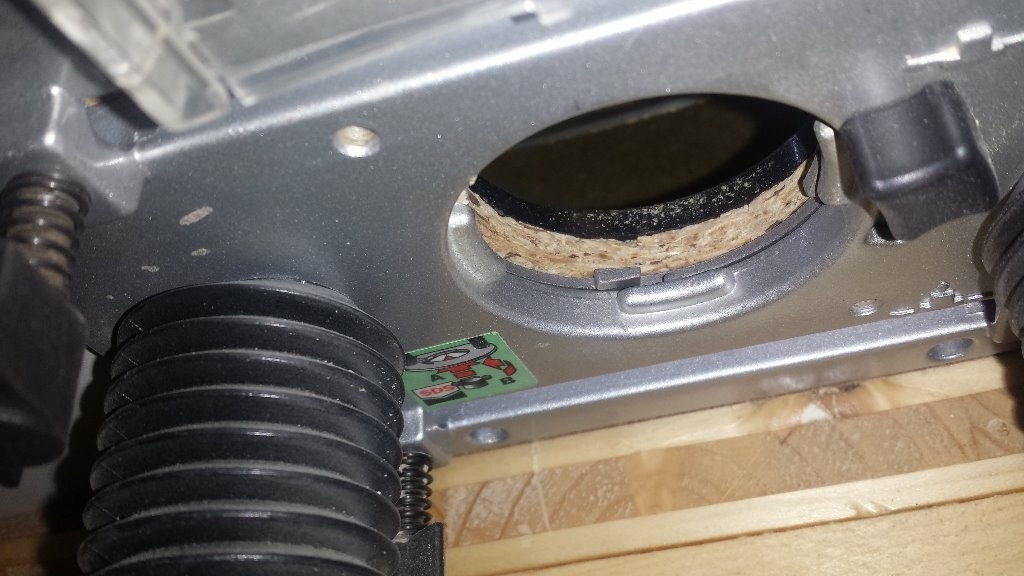

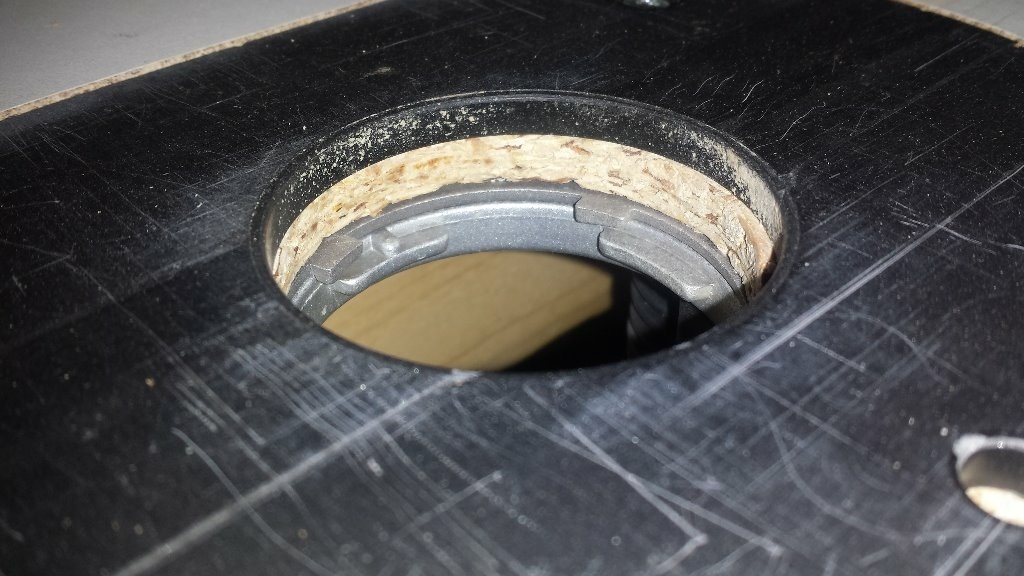

A tetart et miitchsv , j ai simplement pris les empreintes de la semelle plastique d'un coté et de l'autre l'empreinte de du bati en alu et je les ai défoncé pour laissé un minimum de matière pour rester solide et ne perdre trop de hauteur .
Et évidement thx tu peux prendre l'idée c'est meme le principe du site je pense :)

Barzouk


Bonjour
bravo pour le travail! Il a fallu que je termine la mienne pour tomber sur celle là ! J'aime beaucoup le fini de la machine et super le système de glissière. Perso j'ai eu des difficultés d'ajustement .
Si je dois en refaire une un jour !

JSF


Faudrait que je bricolage un truc du genre pour la mienne, merci pour le partage ;-)
