Ara

Boite à chaussures

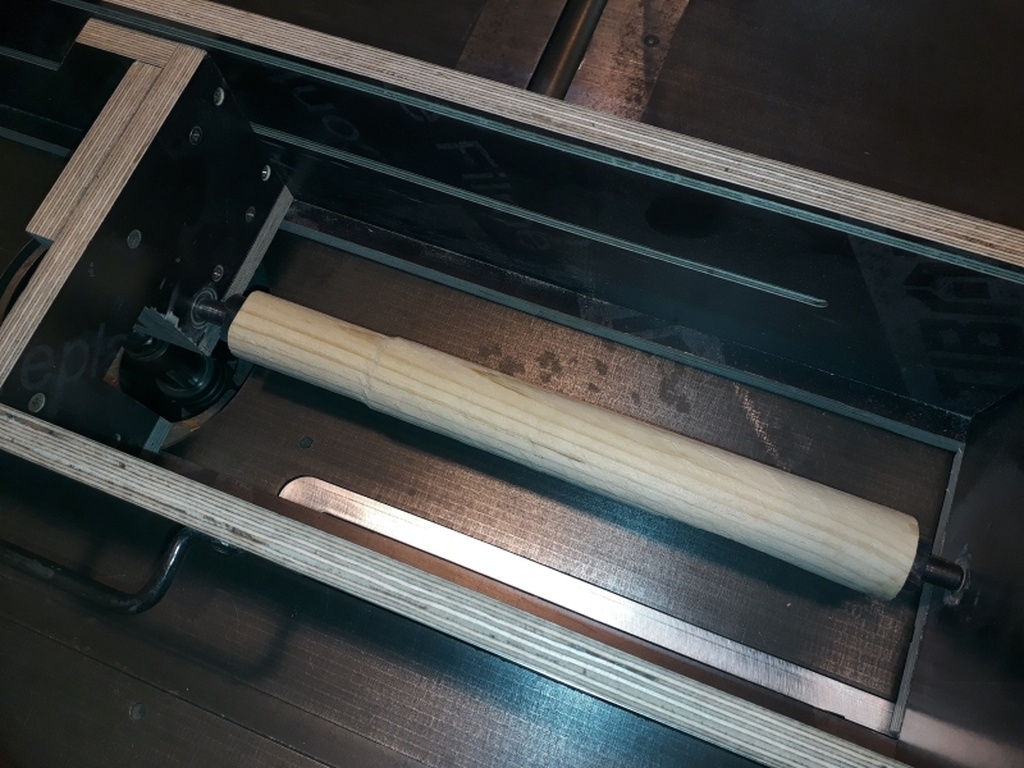

Voici une "boite à chaussure" pour usiner des cylindres à la scie à format.

Comme je ne souhaite pas publier de photos, je l'ai mise sous forme de plan avec un document plein de photos et d'explications ici :

Le cahier des charge était le suivant :

  • Protection de l’utilisateur (lame non débouchante en fin d’usinage),
  • Aspiration des copeaux,
  • Maintien en position du bois facile, rapide, précis, robuste…
  • …et sûr !
  • Usinage de cylindres jusqu’à 80 mm de rayon (la lame de scie faisant 85 de haut), et 600 de long,
  • Pas de perte de matière (pouvoir usiner le cylindre jusqu’aux deux extrémités),
  • En option, pouvoir bloquer la pièce en rotation pour usiner des polygones.

Tous les points ci-dessus ne sont pas complètement satisfaits, mais c'est déjà un bon début !

Mis à jour

Publications associées


Discussions

Ara  a publié la création "Boite à chaussures".
il y a 5 mois
Kentaro
( Modifié )

Excellent!

Ara

Merci !

artiste : Kamwei Fong

Peux-tu détailler comment tu comptes usiner des polygones avec ?

Ara

Eh bien, sur l'une des fraises qui sert de "mandrin", j'ai fait un méplat (pas très symétrique, mais bon... à l'arrache, hein !).

Cela permet de mettre une tige, genre manette de vanne quart de tour, qui permettra de maintenir la pièce de bois dans une position donnée.

Ensuite : une passe = une face, et on tourne la manette de l'angle qu'on veut et on recommence. Cela suppose de tracer les angles sur le devant de la boite à chaussure, et aussi de faire un système de serrage de la manette à l'angle voulu (peut-être une simple vis tout au bout).

Je n'ai pas encore eu l'occasion d'essayer, je ne l'aurai peut-être jamais...

artiste : Kamwei Fong

Mais comment usineras-tu une face en une passe ? Ça ne va pas juste faire une rainure dans la baguette ?

Ara

Hé non, puisque le carrelet n'est pas aligné avec la lame ! Le principe de ma boite à chaussure, c'est que le diamètre du rouleau qu'on veut usiner est déterminé par la distance de la règle par rapport à la lame. Dans la plupart des montages d'usinage que j'ai vu sur internet, le diamètre est déterminé par la hauteur de la lame. Chez moi elle est sortie à fond, et le carrelet est sur le côté. Du coup si on ne le fait pas tourner, on fait des polygones avec.

artiste : Kamwei Fong

Quoi, le déplacement du chariot est en diagonale par rapport à la lame ?
Je vais aller voir ton fichier ZIP avec les plans et photos parce qu'avec une seule photo dans ta publication j'ai pas bien compris.

Ara

Ah ben oui, il faut le zip !

artiste : Kamwei Fong

OK j'ai compris !
Oui c'est clair que c'est mieux comme ça, comme tu dis on peut régler le diamètre du cylindre avec le guide parallèle.
Si je fabrique un truc comme ça je pense que je le ferai comme toi.

J'imagine que l'axe du cylindre à créer est plus haut que le dessus de la lame ?

Ara

Hé oui, sans le zip, point de Salut !
Nonon surtout pas, l'axe du cylindre doit être en-dessous du haut de la lame. Enfin quoique... ça va marcher aussi si tu le mets plus haut.

En fait, il faut bien comprendre ce qui coupe ton carrelet. Si tu fais comme moi, ton carrelet sera coupé par les dents de devant la lame (comme quand tu coupes un morceau de bois posé sur la table de la machine). Si tu le mets plus haut, il sera coupé par les dents du dessus. Il y a des avantages et des inconvénients.

Axe sous le haut de la lame :

  • le rayon du cylindre est égal à l'écartement entre la lame et le guide (moins la demi-largeur de la boite à chaussure, c'est très facile à calculer).
  • Les dents qui usinent étant plus proche du bord, permettent d'usiner ton carrelet jusqu'au bout (sinon tu auras de la perte).

Axe au-dessus du haut de la lame :

  • Pour calculer l'écartement du guide en fonction du diamètre de cylindre voulu, je te souhaite bon courage (le mieux sera certainement de procéder par essais successifs)
  • Gros avantage : tu es beaucoup moins limité en diamètre de cylindre. Comme je l'ai indiqué dans le pdf, dès que je veux faire un cylindre de 55mm ou plus, il faut mettre en oeuvre la petite astuce que j'ai montrée, et ça prend une passe supplémentaire (+ perte de temps au changement de configuration).

Donc ma méthode est meilleure pour les petits cylindres (50mm ou moins). Un moment j'ai pensé à mettre deux paires de roulements à billes l'une au-dessus de l'autre pour avoir le choix, et finalement je ne l'ai pas fait mais si tu le conçois dès le départ, ça peut être pas mal.

Si tu en fais une, n'oublie pas de la publier (surtout si elle est mieux que la mienne !).
