cartapuces

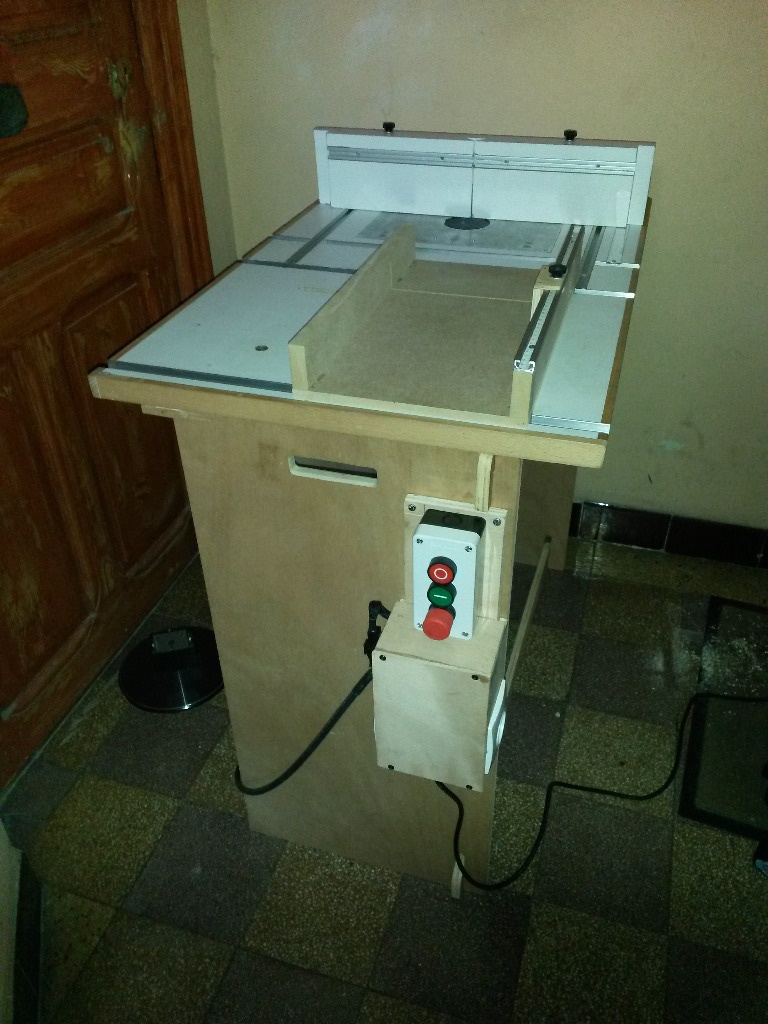

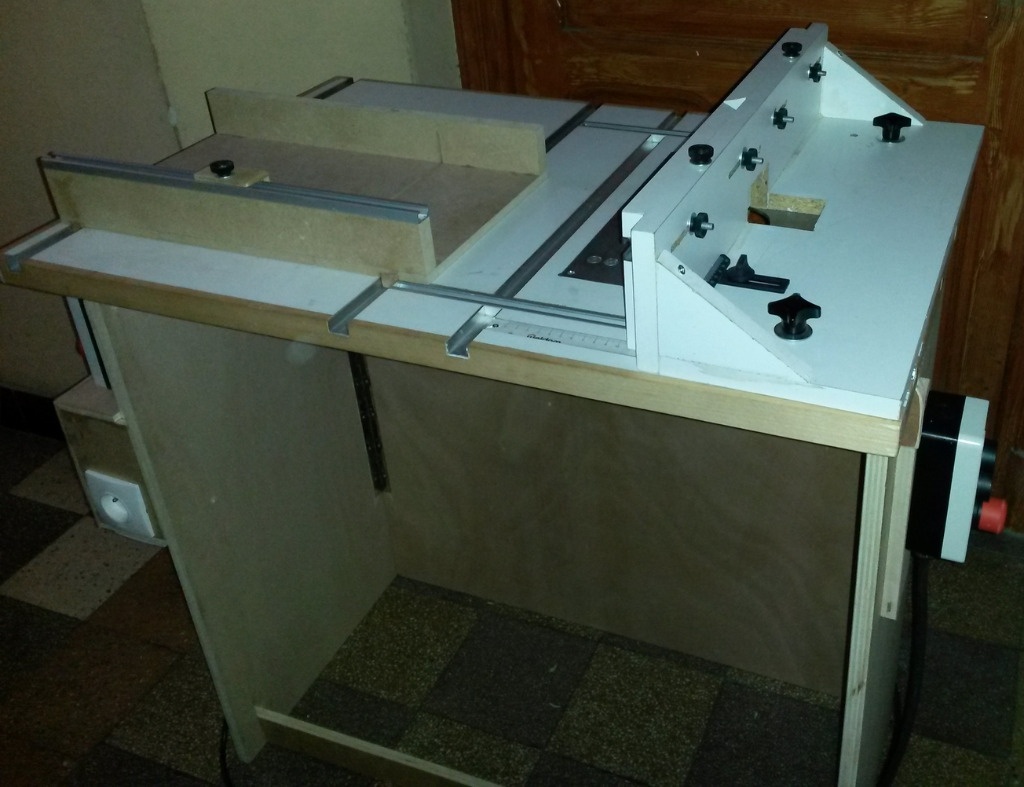

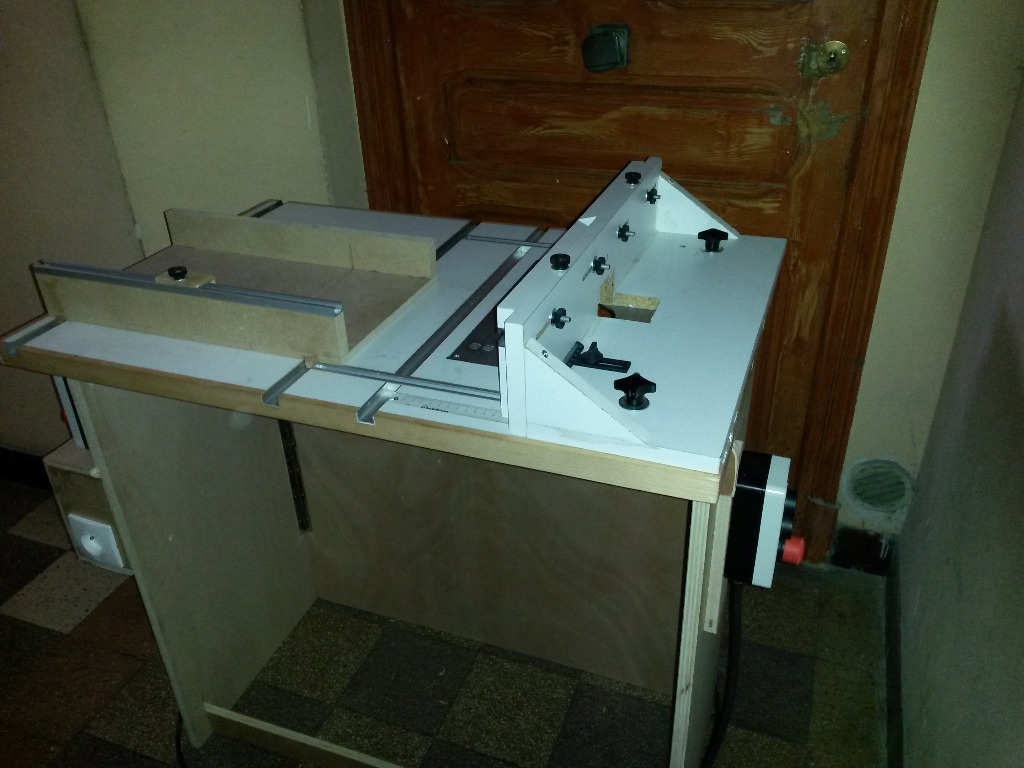

Scie et Défonceuse sous table pliante

par cartapuces

Je me suis lancé à la réalisation d'une table combinant scie et défonceuse.
le cahier des charges était: encombrement minimum et démontable.
Après m'être penché sur sketchup, voilà ce qui en ressort.

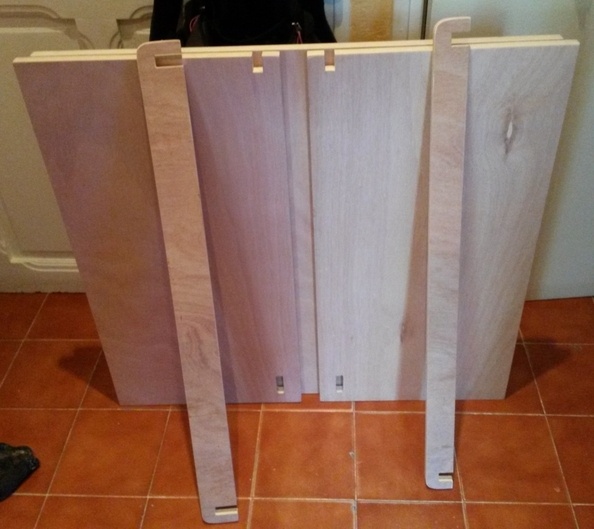

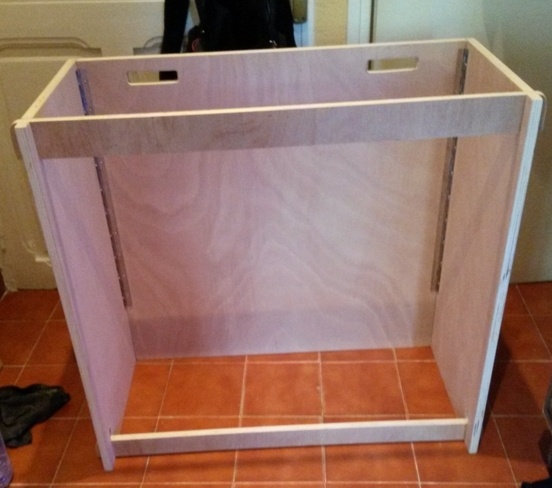

Un bati pliant en CP de 22mm

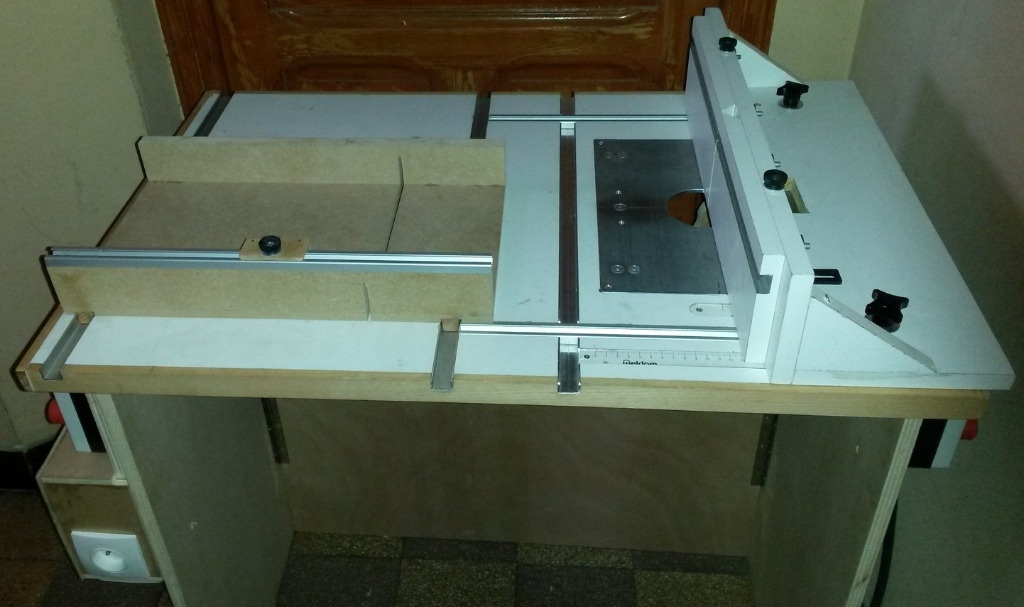

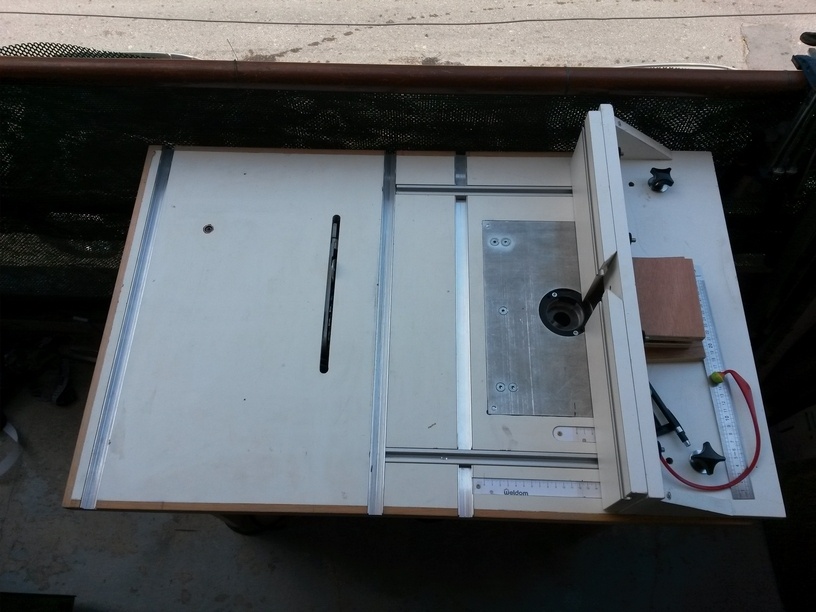

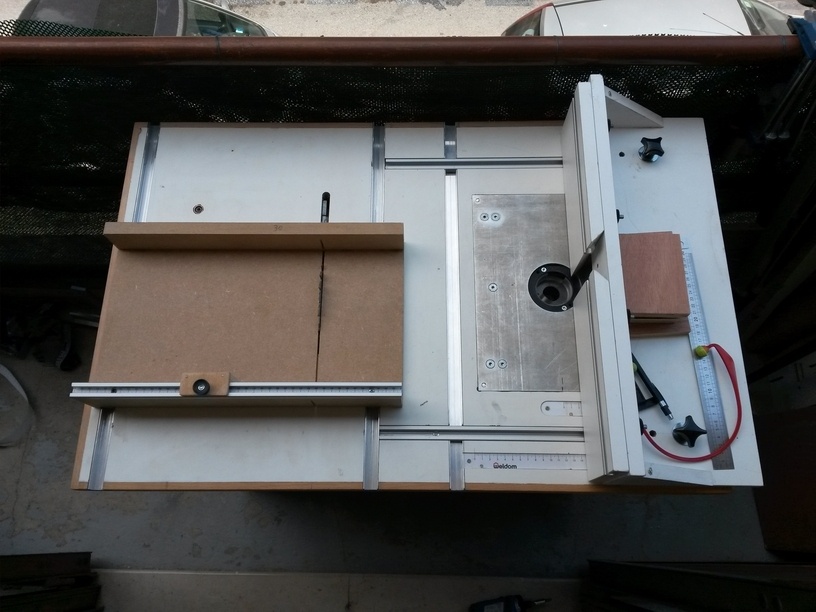

Un plateau de mélaminé de 36mm avec des rails alu.

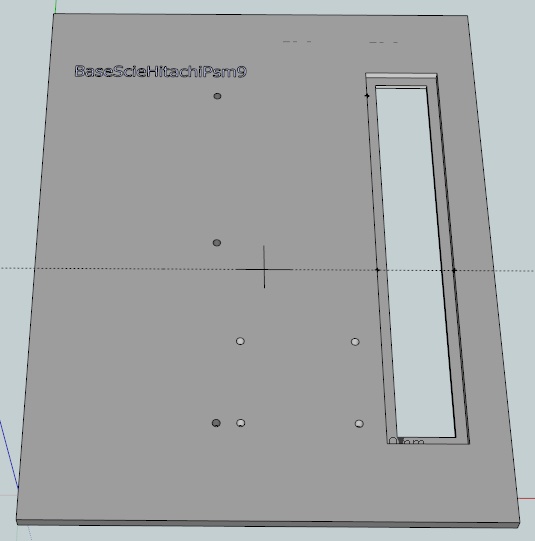

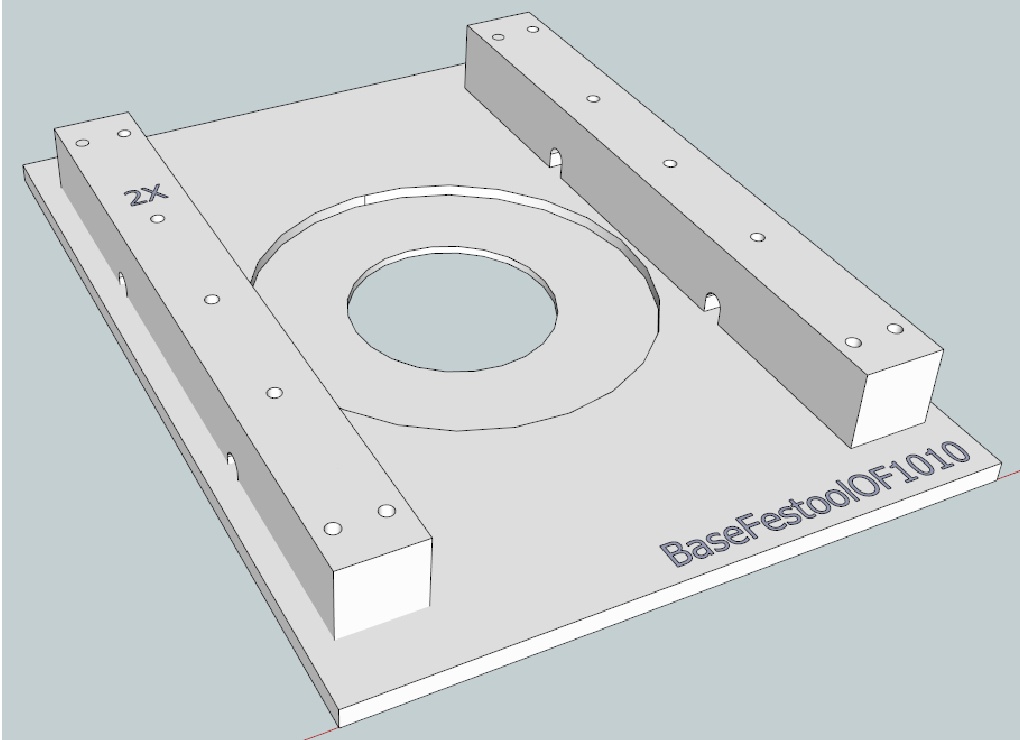

Support de défonceuse pour (festoolOF1010) et scie (festool TS55 et hitachi) en alu de 8mm d'épaisseur(le support de scie n'a pas encor été intégré à la table).

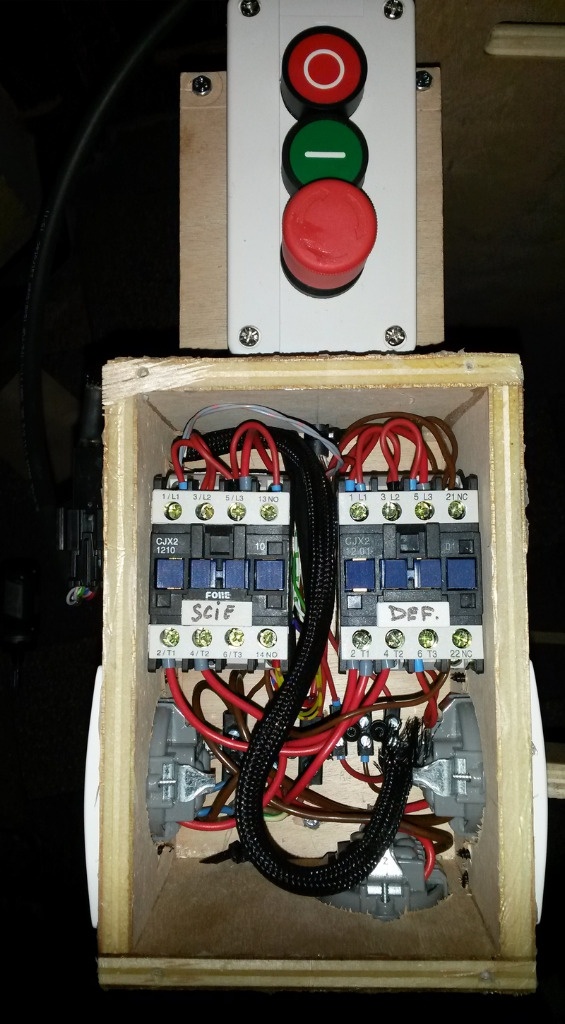

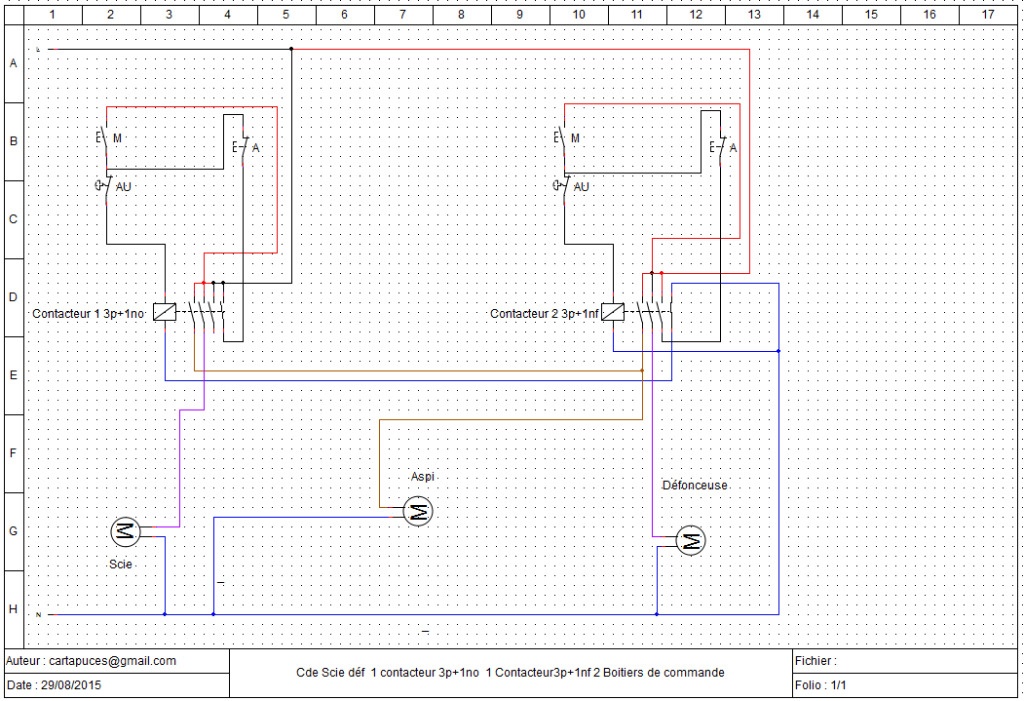

Commande électrique:
je voulais une commande offrant sécurité et faisant en sorte que lorsque je mes en fonctionnement la scie ou la défonceuse, l'aspirateur se met aussi en fonction.
de plus, les 2 outils ne peuvent pas fonctionné en même temps. donc un boitier de commande avec arrêt d'urgence pour les 2 outils (scie et défonceuse)
l'aspirateur se mettra en fonctionnement par le biais des relais.

Une boite de dérivation pour l'aspiration avec volet de fermeture va être intégré prochainement à l'ensemble.

Mis à jour

Contenus associés

On en parle ici

racm terroff

Bravo!

Alexandre


Super bien pensé! Il ne te reste plus qu'a faire plein de copeaux.

Standard2


Super réalisation ! :)

niconathy


Comment se fait la sélection de la machine en appuyant sur le bouton vert? La prise est prévu pour l'aspi, ou les machines?
Super idée le caisson qui se plie !

cartapuces

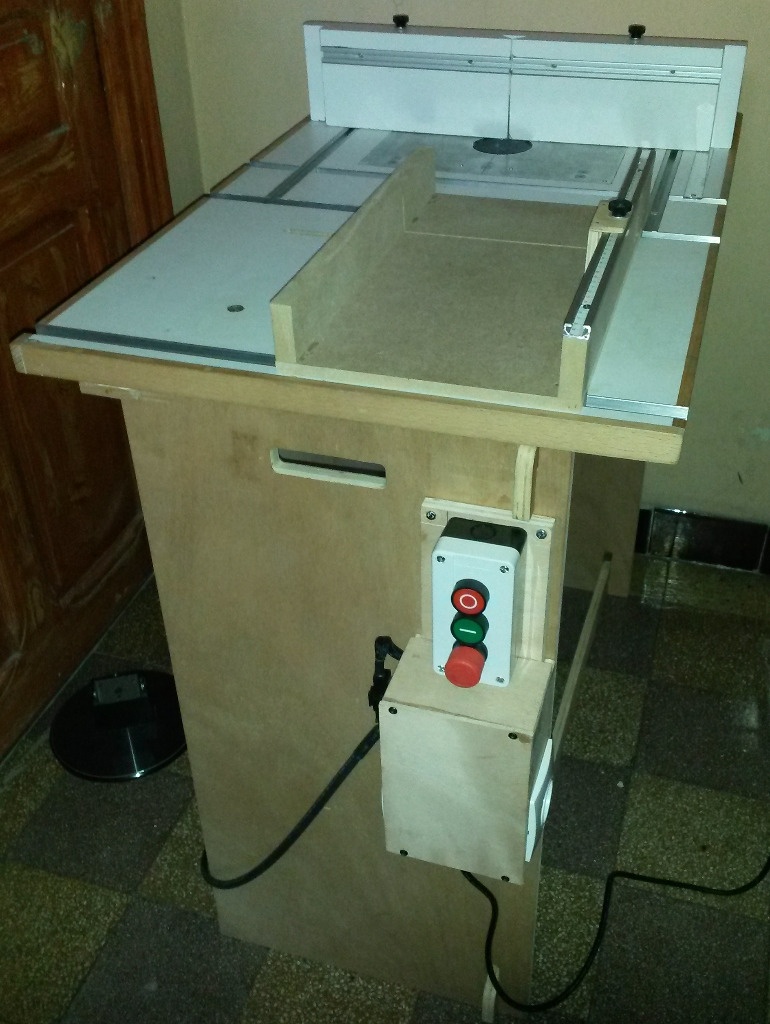

il y a un boitier de commande par machine (un à droite et un à gauche du caisson).
Sous le boitier de commande de gauche, il y a la boite à relais avec les 3 prises (une de chaque cotés et une en dessous)

ecto1


EUUH ! que dire a part bravo ? rien ! alors bravo.

Zeloko

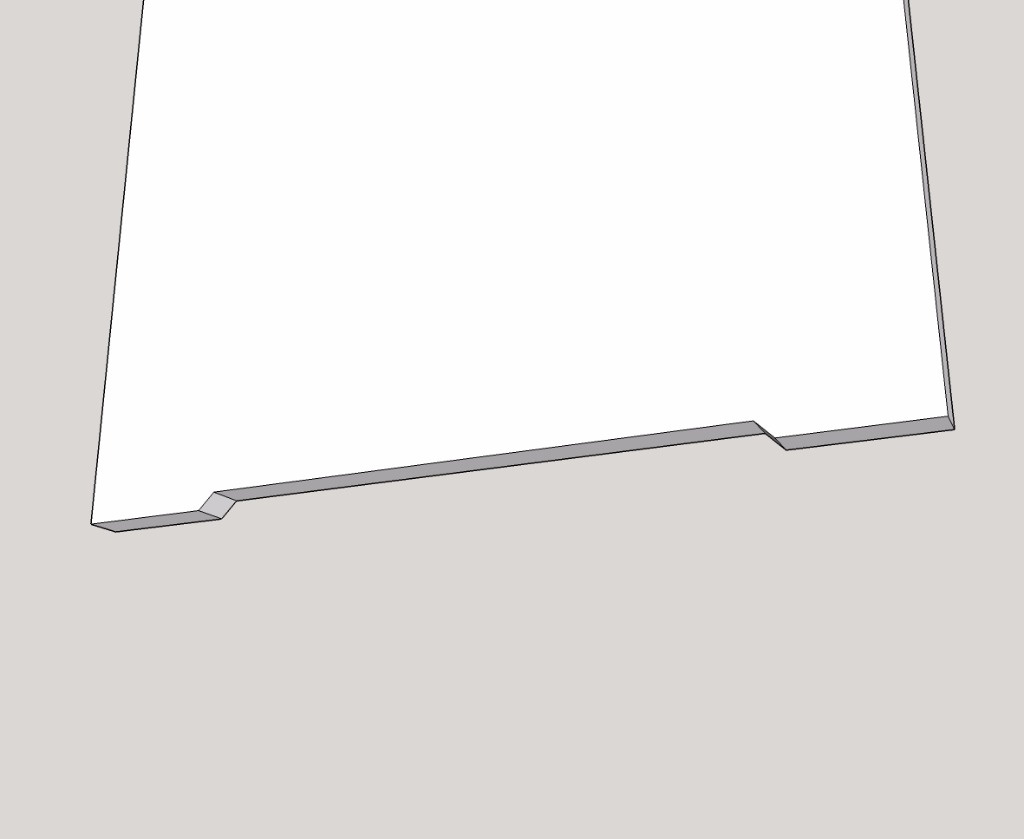

Le mode "pliable" est astucieux. Peut-être pourrais-tu même gagner en stabilité en creusant le bas de tes panneaux pour faire comme 4 pieds. Un peu comme la photo ci-jointe.
Un carrelage c'est jamais parfaitement plan ;)

Hondibois

superbe réalisation

cartapuces

Le mode pliable: l'idée ne vient pas de moi mais d'un article trouvé dans le hors série N°1de bois+ en 2008. C'est pas tout jeune mais l'idée était là.
Je l'ai modifié et arrangé à mes besoins.

Bien vu Zeloko pour les pieds.

Merci pour vos commentaires de ma première publication.

ecto1

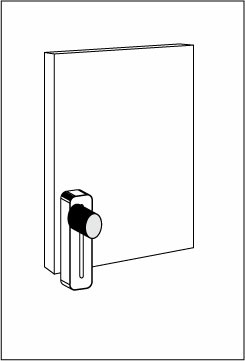

bonne idée @zeloko je n'avais jamais pensé à cela et tu viens de m'éclairer sur une question que je me suis souvent posé, c'est la raison pour laquelle les bas de meuble sont souvent réalisé ainsi. Sinon autre question serait-ce une bonne idée qu'un tasseau avec fente et vis de serrage (voir l'image)

Patt

Génial, on peut se procurer les plans si se n'est pas trop demander, je me ferai bien la même car je n'ai pas de table à défoncer. génial merci pour se beau travail

Cbinisti
  • je découvre cet ensemble très compact et très bien pensé. Bravo pour cette réalisation.
    Cependant ou trouver ces railles de guidage et de serrage?
    Peux-tu me renseigner STP. Merci
    CharlyB
cartapuces

Le profilé en U dim. ext. 20x9.5 se trouve en GSB.
le rail et les écrous chez Motedis.
les 2 profilés ayant une largeur de 20mm, une fraise de 20mm fera l'affaire pour les rainures dans le plateau.

Cbinisti

Merci pour ta réponse
Le profilé en U ok j'ai trouvé.
Pour le rail et les écrous j'ai été sur le site Motedis je me suis perdu dans tous les modèles proposés. Merci si tu as le temps de me donner les références.
Pour information j'ai commencé mon ensemble scie sous table.
Je t'adresserai les photos quant j'aurais finis.
Encore merci
