Gabarit style MFS

par cartapuces

Le système MFS de la marque verte me plaisait beaucoup, mais pas le prix...

Alors j'ai cherché un peu, le site web Kokumotsu m'a bien aidé par les photos et description du système MFS et j'ai trouvé chez Motedis rail et visserie.

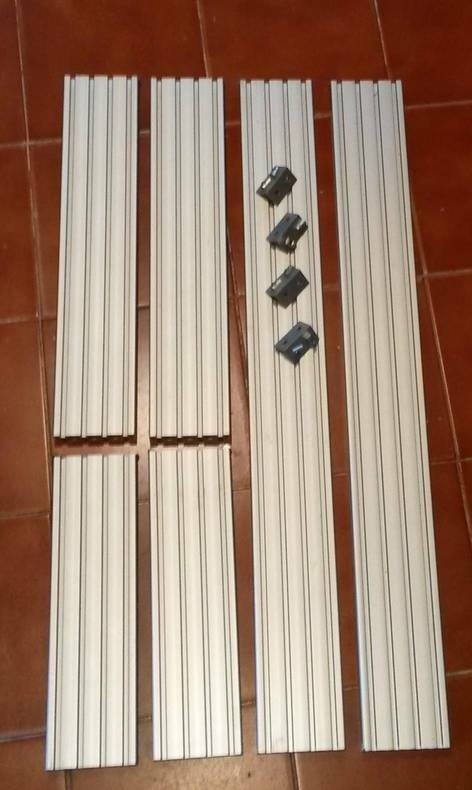

J'ai commandé les 6 barres à la longueur voulu avec les accessoires(vis et écrous).

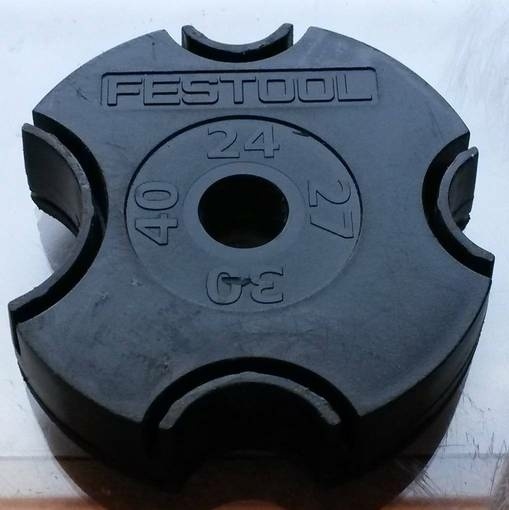

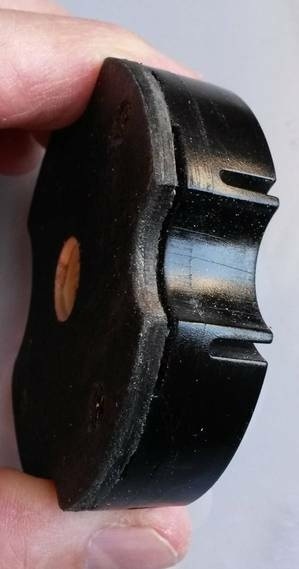

j'ai commandé chez Haumesser la bague anti basculement Festool réf.465489 (4.57€) que j'ai modifié en augmentant sa hauteur afin d'avoir la même hauteur que le rail (soit 20mm).

1 tournevis BTR tête ronde de 3 pour le serrage

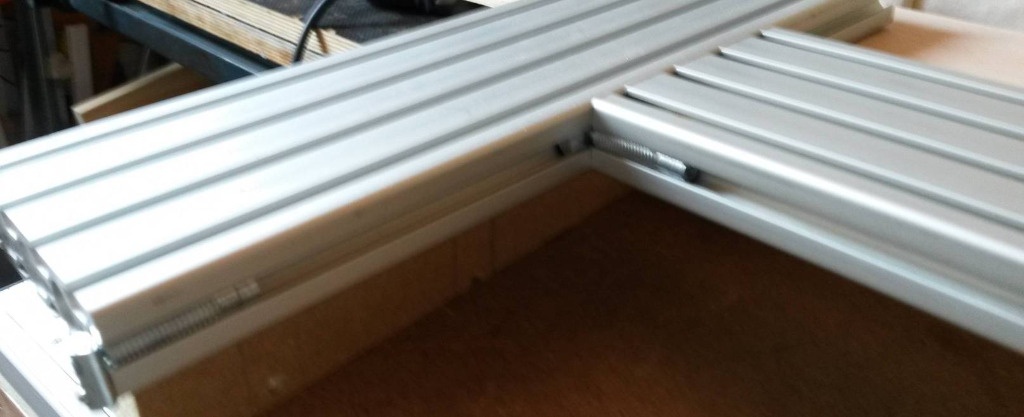

J'ai du faire rectifier l'extrémité des barres car il y avait quelques dixième de faux équerrage lors de la coupe par Motedis.

Le pour:
l'ensemble me permet pas mal de configuration et m'a couté 135€.
La possibilité d'avoir des pièces de rechanges et de faire évoluer mon kit à un prix correct.

Le contre:
le rail motedis fait 20mm d'épaisseur contre 16mm en Festool.
les serre joints Festool ne rentrent pas dans les rails (je me débrouille autrement).
il faut rectifier l'extrémité des barres.

La rectification ne m'a rien couté mais si on ne le fait pas il y aura un faux équerrage de l'ordre du mm sur une longueur de 600mm.

Attention, certain insert à visser dans le rail ont un pas à gauche (je ne sais plus si c'est le T-Matic Connecteur ou l'écrou avec guidage. les 2 modèles se montent bien dans le rail)

Liste de la commande motedis
1 x Profilé aluminium 20x80 I-Type rainure 5
Longueur:1.5m: ( 2 x 690 ; R:54 )
29,70 € 29,70 €
1 x Profilé aluminium 20x80 I-Type rainure 5
Longueur:1.5m: ( 2 x 400 ; 2 x 280 ; R:58 )
29,70 € 29,70 €
1 x Fixation automatique I-Type rainure 5
Type:avec BS (Nust Steg M4 Nut 5/I-Typ)
Qty:8 pièce
10,00 € 10,00 €
2 x Ecrou avec guidage I-Type rainure 5
grandeur:M4
Qty:8 pièce
1,69 € 3,38 €
1 x T-Matic Connecteur 20 I-Type
Type:avec jeu de fixation
Qty:8 pièce
13,14 € 13,14 €
1 x Ecrou avec guidage I-Type rainure 5
grandeur:M5
Qty:8 pièce
1,69 € 1,69 €
1 x Equerre Alu elox 40x20
Qty:4 pièce4.77€

ttc FP compris 129€

On en parle ici

cartapuces a publié la création "Gabarit style MFS".il y a 6 mois
jules


J'ai juste une petite question ( peut être inutile ) il sert a réaliser quelle type d'usinage.

cartapuces

Jules; une vidéo bien faites de BoisMétal.

jules


Merci de ta réponse très beau travail.

ecto1


Merci pour le partage

AIRPOPCIE

Bonjour, j'ai eu la même idée... Moins cher, environ 85€TTC sans les équerres et les vis et écrous. Es ce que c'est nécessaire pour la rigidité de l'ensemble je suppose. Si oui alors je vais les commander. Merci de ton partage.

cartapuces

Bonjour,les vis sont nécessaires pour l'assemblage et les réglages. Les équerres sont un plus lorsque l'on rend solidaire les rails avec la pièce à travailler. Plus on a de possibilités de fixation mieux c'est. Et pour le prix, cela ne vaut pas le coup de s'en passer.

MoiMeme


Bonjour,
Juste pour info, vous pouvez trouver pour moins cher chez HMD un Gabarit de défonçage Varijig 700 mm de la marque Trend, et pour quelques euros de plus avec les serres-joints adéquates.

Vous perdez juste le plaisir de le réaliser vous même...
Bon WE
