Simon Guitton

Poinçon en acier maison – Tutoriel inclus, aucune machine requise

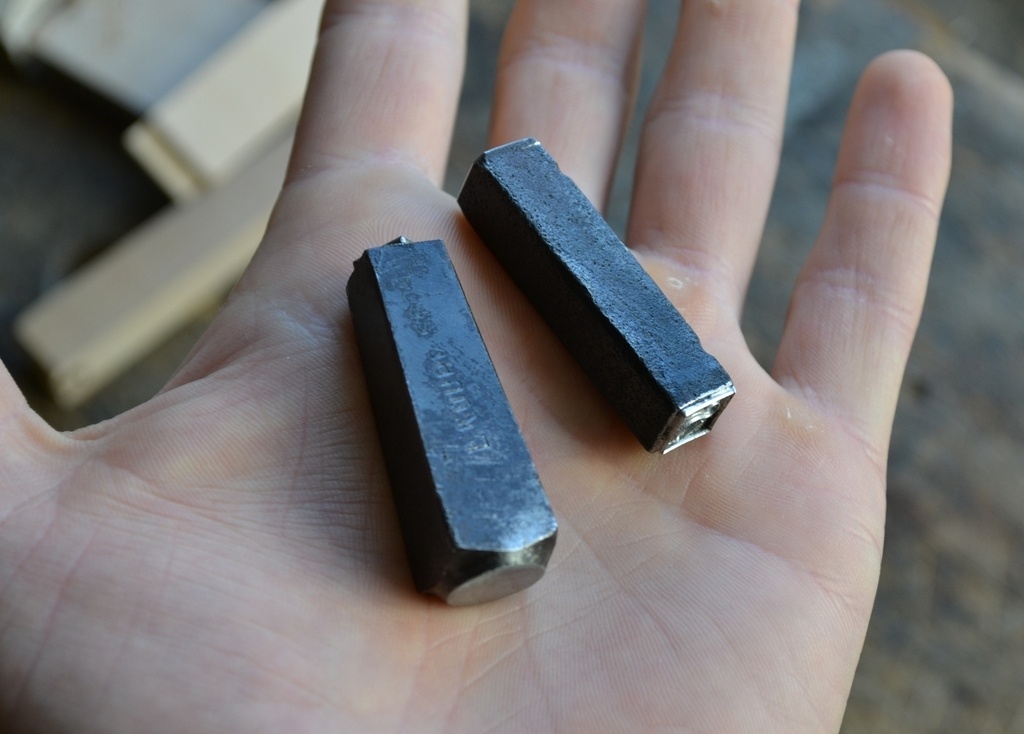

Estampille à frapper pour marquer ses créations et ses outils, faite d’une bande de tôle d’acier tordue pour former la marque et brasée au bout d’un morceau de fer.

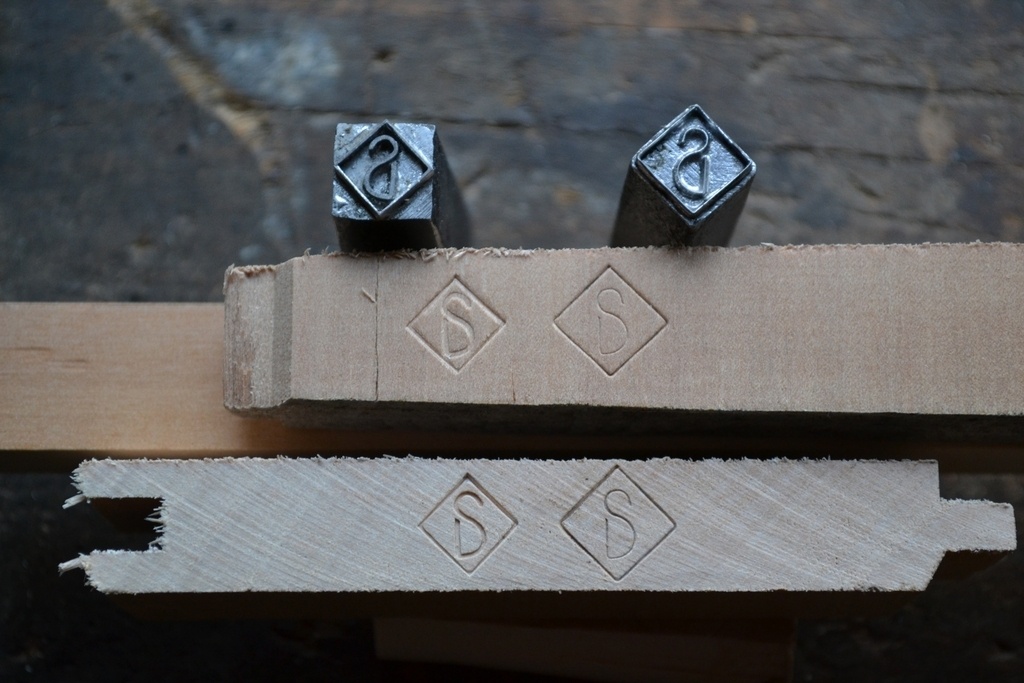

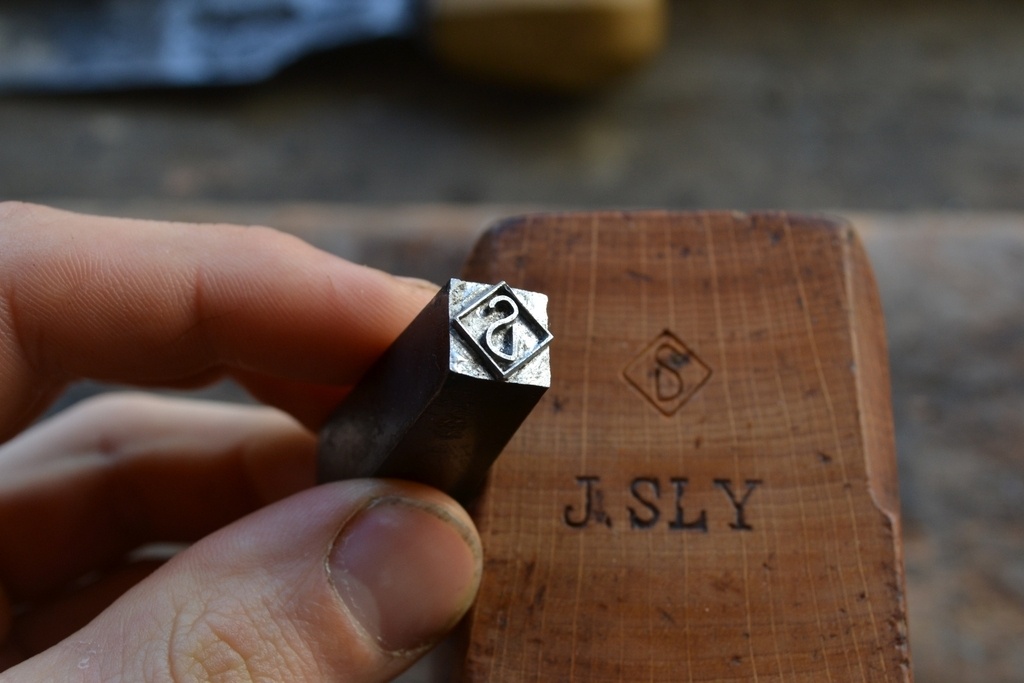

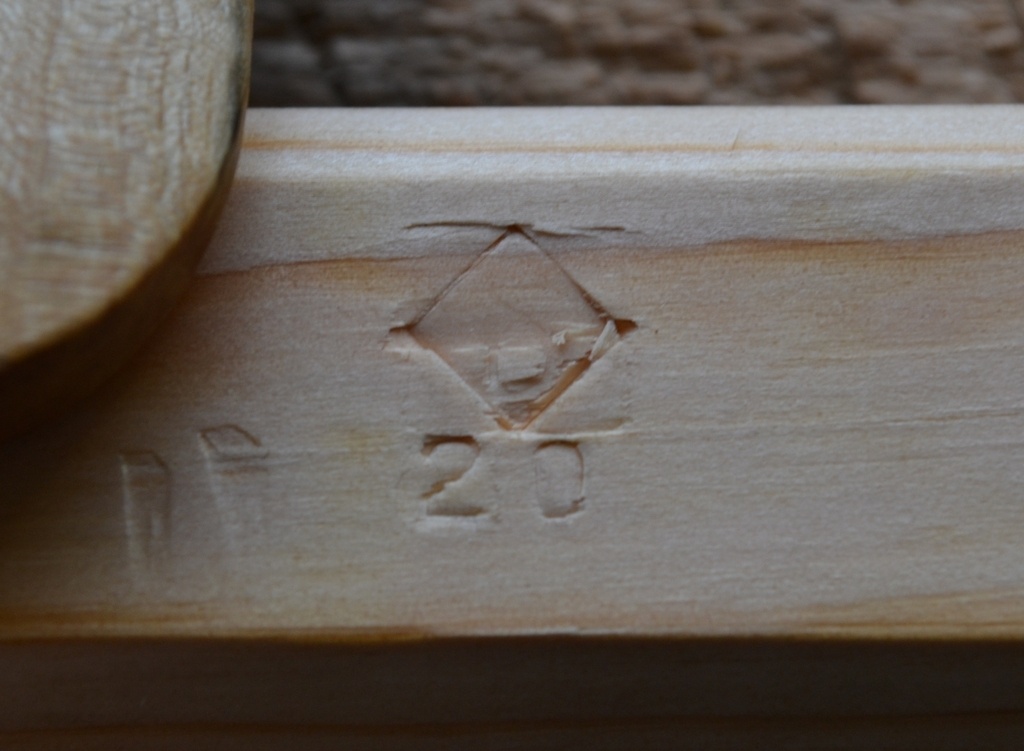

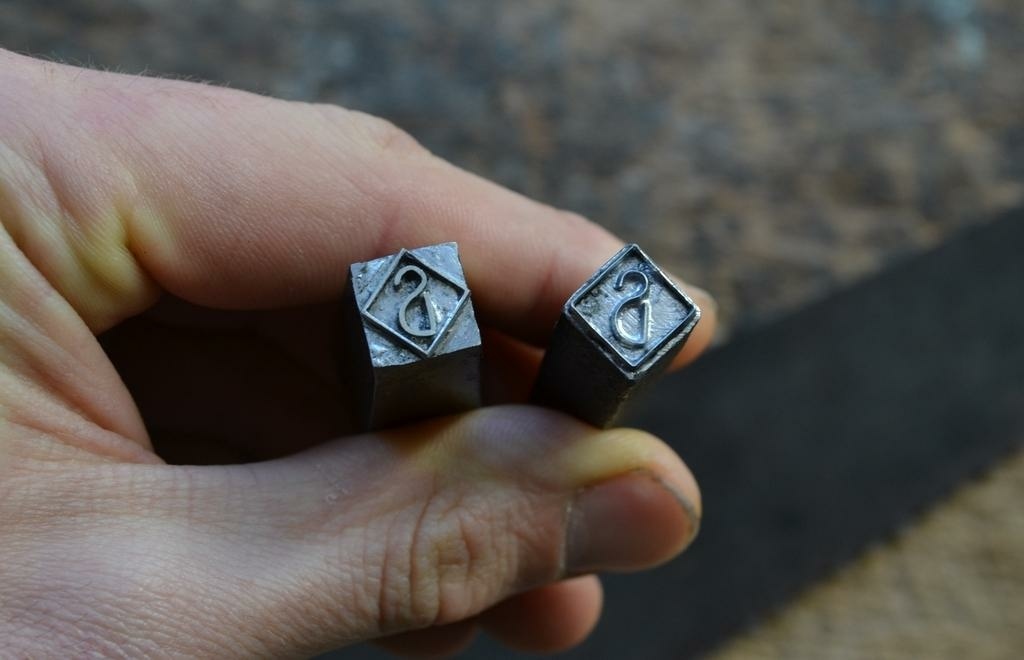

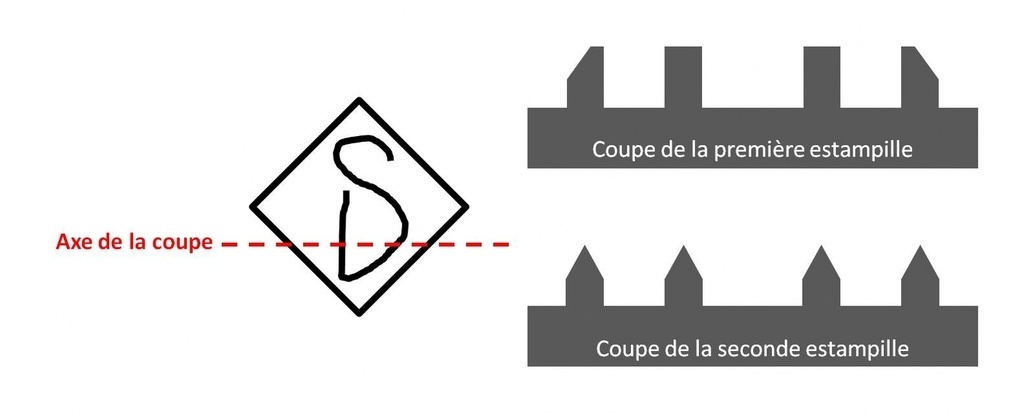

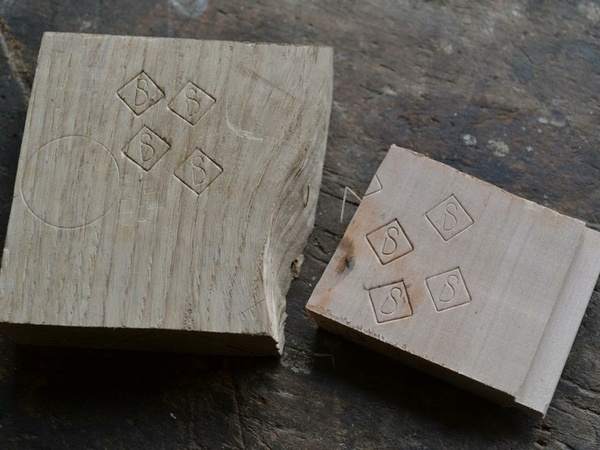

La première que j’ai faite, celle de gauche sur les photos, imprime très bien sur le bois debout, mais pas sur le bois de fil. C’est dû à ce que la marque ait une grande surface de contact sur le bois, comme on le voit sur la coupe schématique ci-dessous. Pour pouvoir imprimer plus à l’aise sur le bois de fil, j’ai fabriqué une deuxième estampille avec un profil de coin. Il m’a suffit pour cela de biseauter ma bande de tôle avant de former la marque. (Cette deuxième estampille a par ailleurs les coins du carré légèrement relevés, mieux pour marquer des surfaces convexes.)

Voici comment j'ai procédé pour fabriquer ces estampilles :

1. Fabriquer la marque

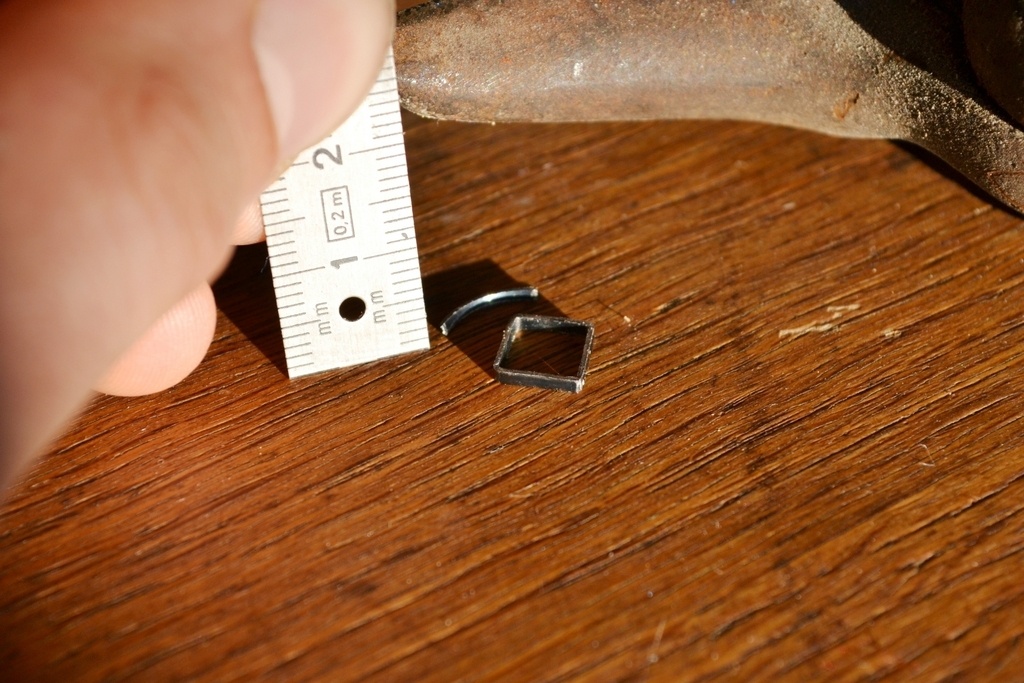

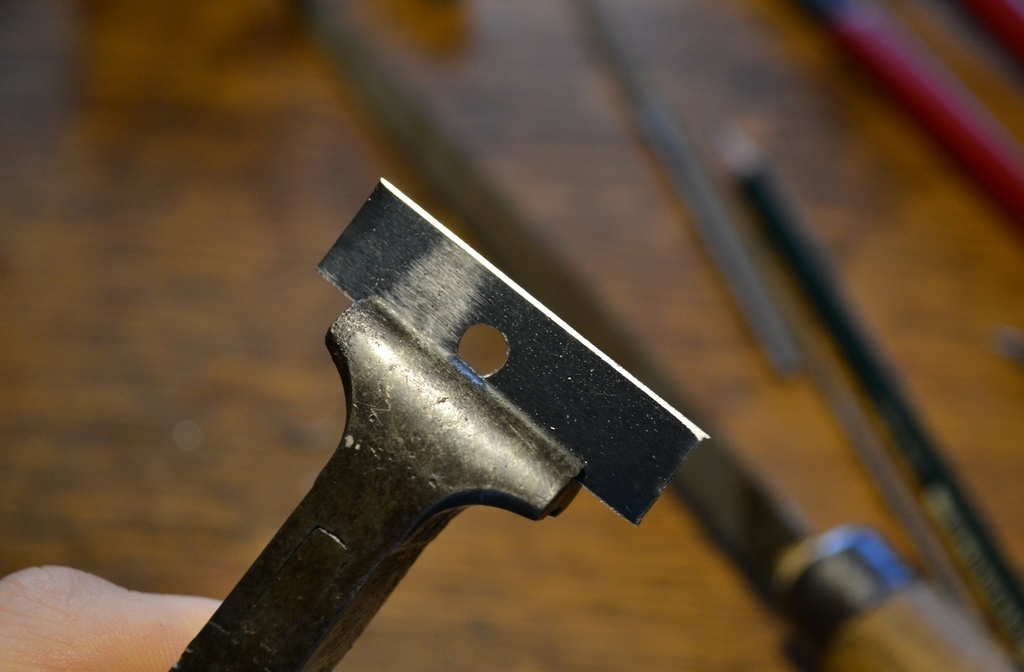

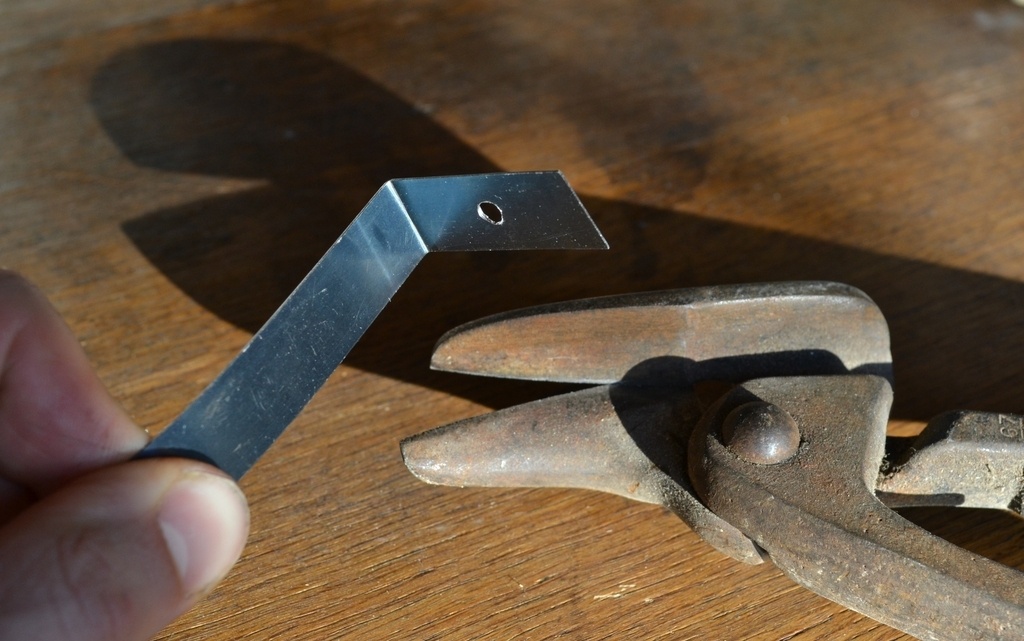

Pour former la marque, j’ai utilisé du feuillard, dont j’ai découpé une bande d’environ un millimètre et demi de large à la cisaille à tôle. N’importe quelle tôle d’acier conviendrait. Plus la languette est fine, moins la marque sera épaisse, et moins elle sera vulnérables aux contraintes horizontales, donc plus elle sera solide. Pour avoir un profil en coin comme sur la deuxième estampille, il faut biseauter le bord de la tôle avant de découper la bande.

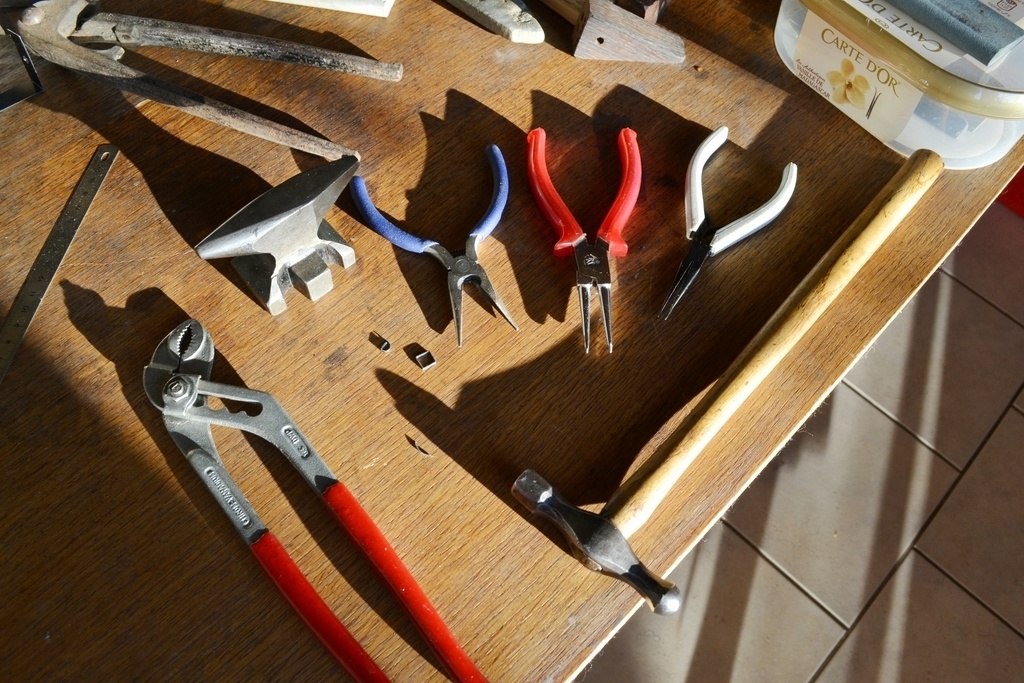

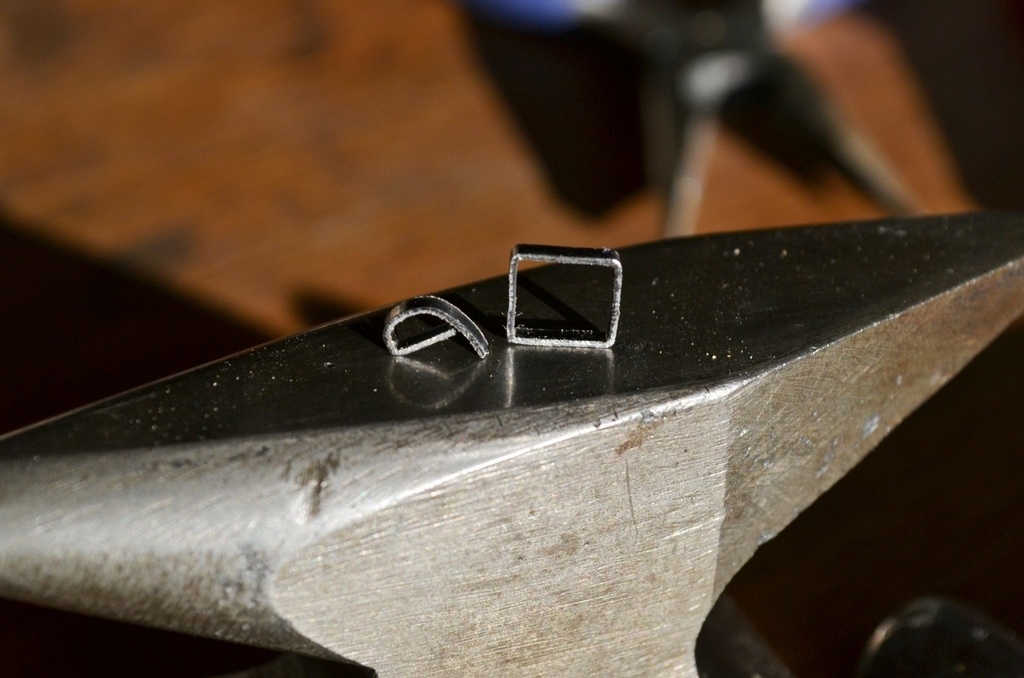

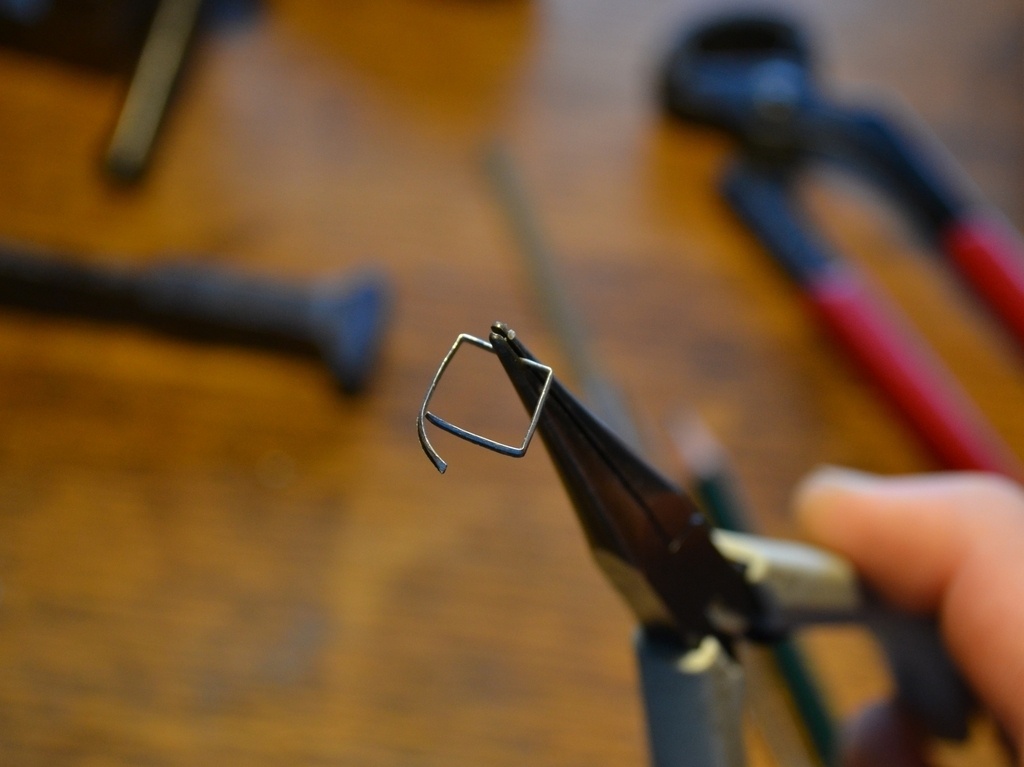

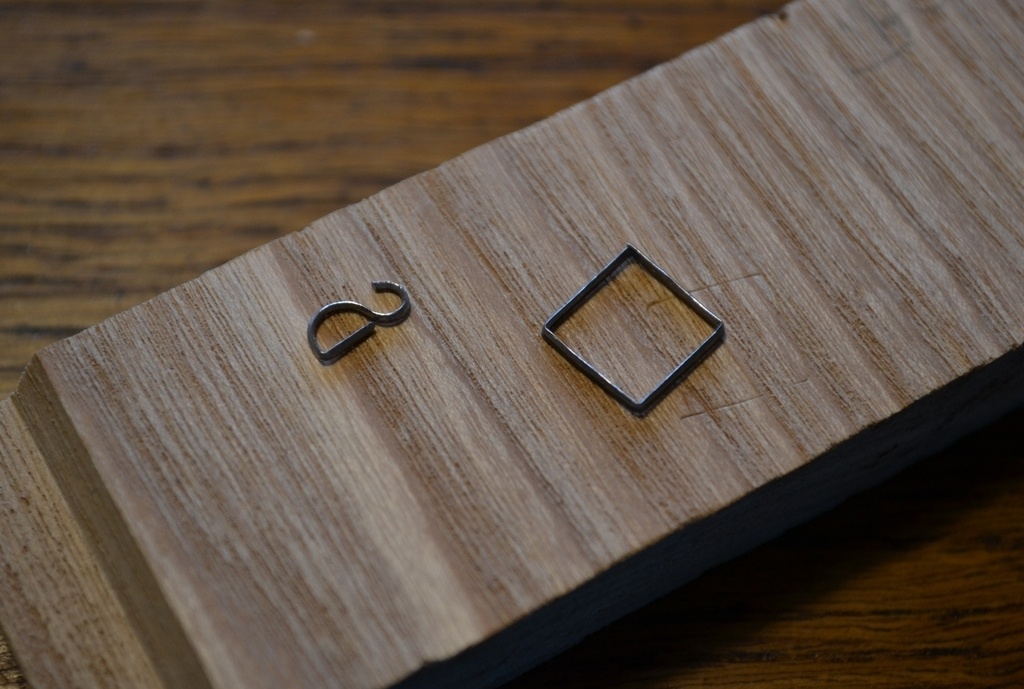

Puis, à l’aide de pinces, d’un petit marteau et d’une enclumette de bijoutier, et d’outils divers, j’ai plié la bande de tôle à la forme de ma marque. C’est une étape minutieuse et longue, et je m’y suis repris à plusieurs fois. Attention à plier dans le bon sens, surtout si vous voulez un bord biseauté ! La marque doit apparaître « à l’envers » sur la tige, car elle sera « inversée » dans le bois. La pince à circlips est un outil précieux pour former les arrondis.
Quand j’ai été content de la marque, j’ai aplani, sur du papier de verre, le côté qui sera brasé sur ma tige en fer. Là encore, attention à poncer le bon côté !

2. Préparer le support
Au moyen de touret et lime, j’ai aplani la surface qui recevrait la marque en même temps que je la mettais à la perpendiculaire de l’axe de la tige.

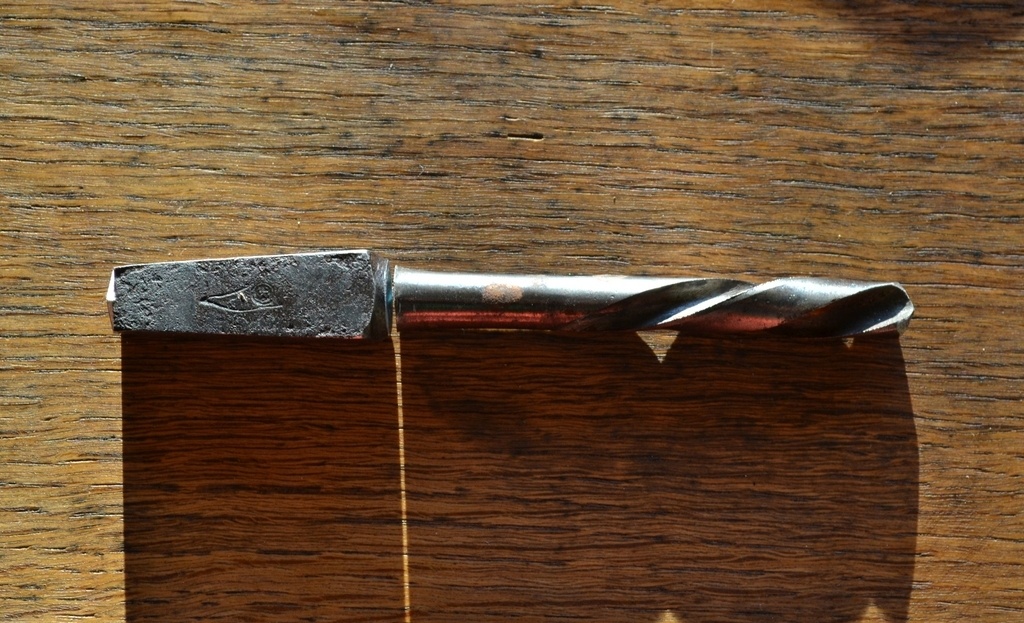

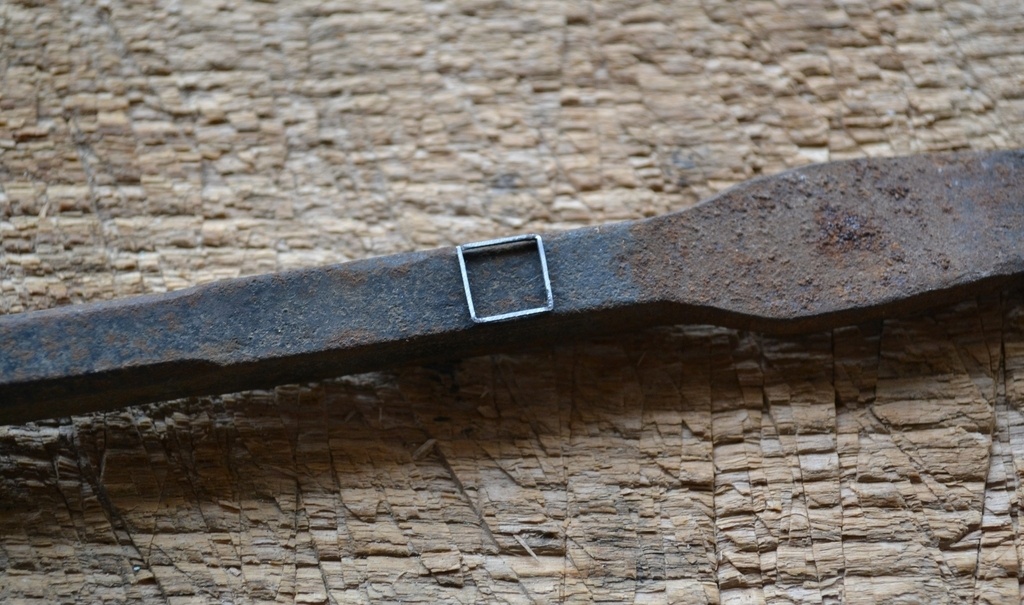

Pour tiges, j’ai pris la douille d’une mèche à douille carrée et une un morceau de la tige d’une tarière.

3. Préparer la brasure

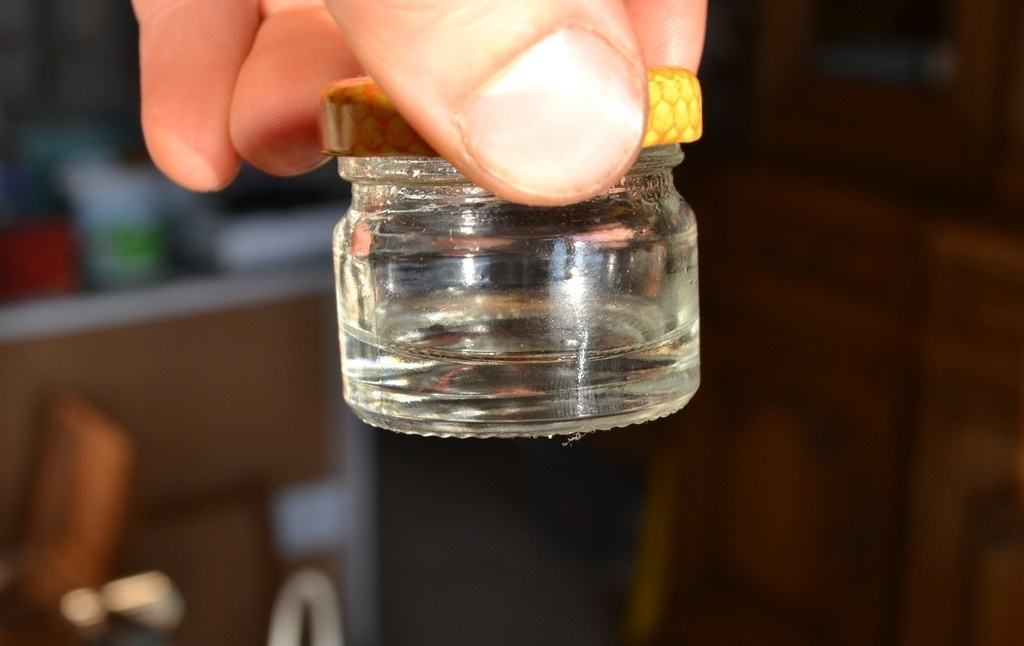

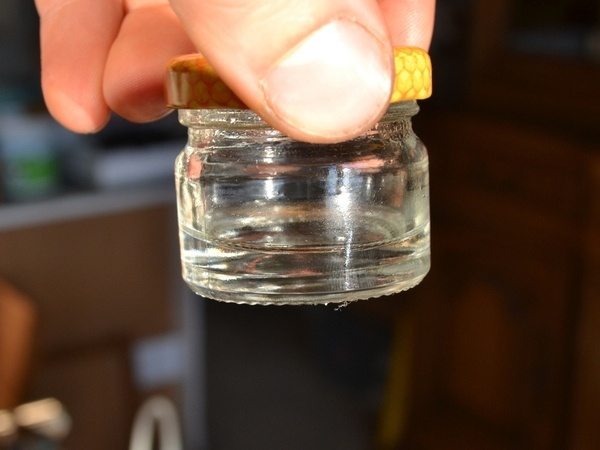

Comme flux de brasage, j’ai utilisé du chlorure de zinc, dont j’ai préparé une toute petite quantité dans un pot en verre en mettant un morceau de zinc dans de l’acide chlorhydrique. Attention ! ça chauffe et ça dégage beaucoup de vapeurs qu'il ne faut pas respirer. Préparez ça dehors.
Après réaction – le zinc avait disparu – il restait de l’acide chlorhydrique, qui aiderait à décaper.
(J’ai appris après coup que l’âme décapante du fil de soudure utilisé en électronique, qui fonctionne si bien, était simplement de la colophane... Si j’avais su, je n’aurais pas fait de chlorure de zinc, et j’aurais utilisé uniquement de la colophane.)
Puis j’ai nettoyé les pièces au savon de Marseille et j’ai évité de les toucher avec les doigts.

Comme brasure, j’ai utilisé du fil de soudure pour électronique, qui a une température de fusion d’environ 180 °C. De l’étain pur (231 °C) aurait convenu aussi.
Ces brasures « basse température » empêchent que je me serve des estampilles pour pyrograver ma marque : la brasure aurait fondu, et ma marque se serait détachée, avant que l’estampille ne soit assez chaude pour marquer le bois. Pour contourner ce défaut, j’ai tenté de braser ma marque avec du zinc (419 °C.) Mais soit que je n’ai pas assez chauffé (au chalumeau – le bord de la tige de fer commençait pourtant à rougeoyer,) soit que je n’ai pas fluxé correctement, le zinc ne mouillait pas sur le fer.

4. Braser

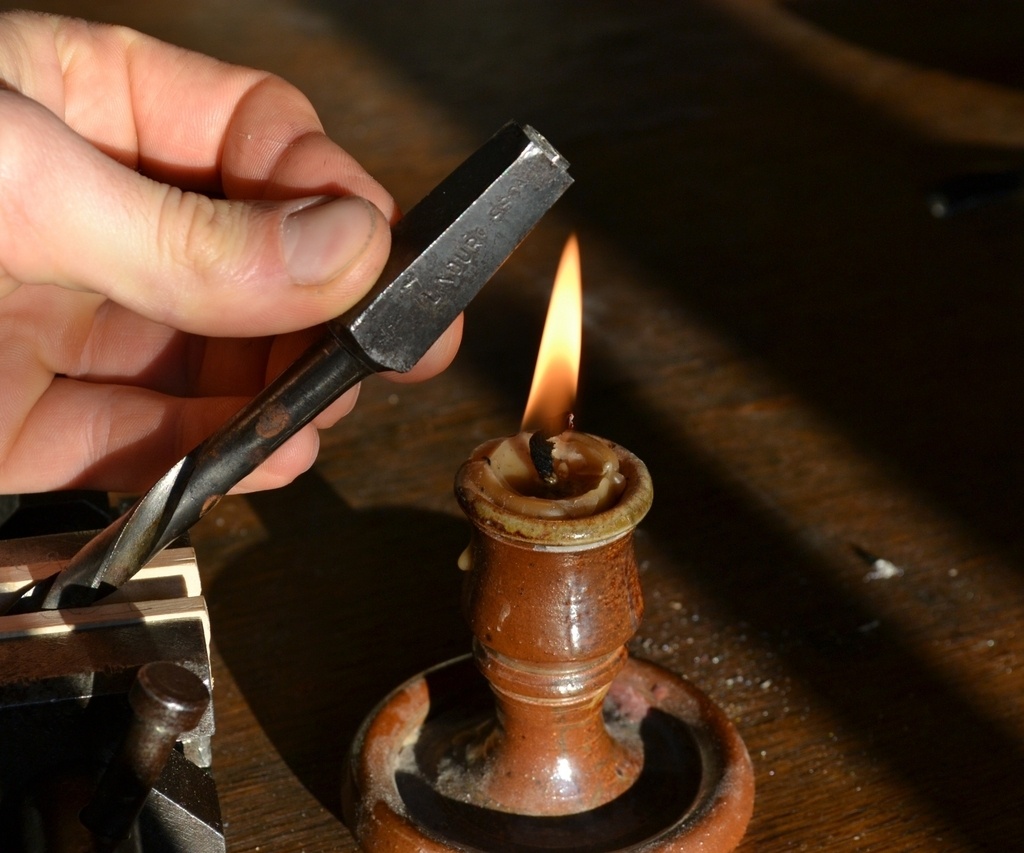

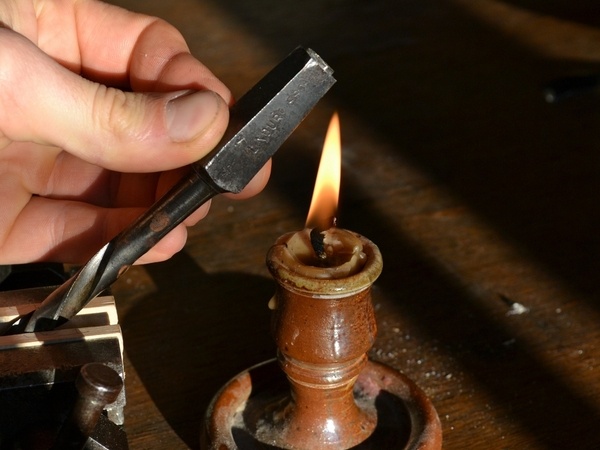

Pour chauffer, j’ai simplement utilisé une bougie. J’ai monté ma tige de fer dans un étau de sorte que la surface à braser soit à peu près au-dessus de la flamme, et j’ai attendu que la température monte. Attention à la suie qui se déposerait sur la surface à braser. Quand cela arrivait, j'essuyais simplement la surface avec un chiffon. Ça retirait une partie de la soudure présente, mais il restait toujours un film, qui suffit pour la suite des opérations. (La bougie a parfaitement fonctionné pour la première estampille, mais pour la seconde, pas moyen de chauffer assez, alors que les conditions étaient les mêmes, et j’ai eu recours au chalumeau.)

Une fois la température atteinte, j’ai fluxé la surface, et j’ai étalé un film de soudure dessus. Puis j’ai déposé, juste après les avoir trempés dans le flux de brasage, les deux éléments de ma marque sur la surface étamée. (La surface doit être assez chaude, car l’eau contenue dans le flux la refroidit. – Problème évité avec la colophane.) Attention aux vapeurs, ne les respirez pas.
La marque adhérait tout juste à la surface, par tension superficielle de la soudure. J’ai laissé la température monter encore un peu, puis j’ai redressé ma tige dans l’étau pour pouvoir ajuster à mon aise la position des éléments. Avant cela, j’ai apporté un peu plus de soudure là où il fallait. On veut de la brasure partout dans l’interstice entre la surface et la marque, et même que ça déborde un peu. Mais attention à n’en pas trop mettre : la brasure s’accumule dans les recoins, et ça altère l’empreinte laissée dans le bois.
Puis j’ai ajusté la position des éléments pendant que la brasure refroidissait.

Puis aplanissage s’il y échet, test pour voir l’empreinte réelle, re-chauffe et ré-ajustement si besoin. Enfin, fignolage à la lime, nettoyage, et huilage.

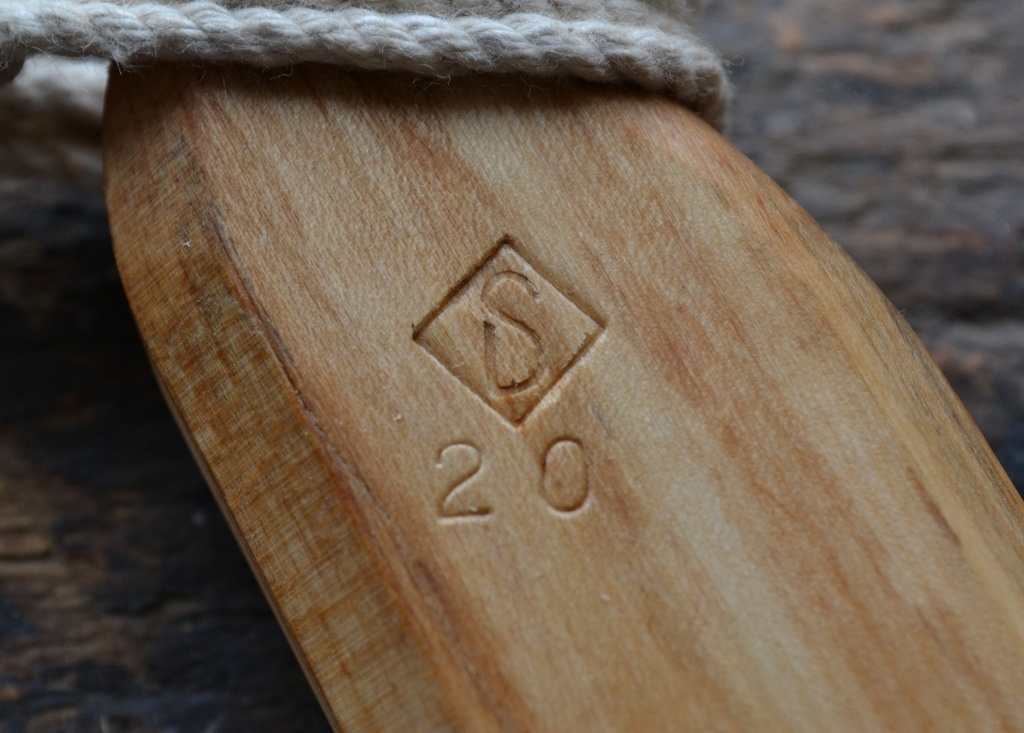

J'ai estampillé toutes mes créations et outils, sans dommage pour les estampilles jusqu'à présent.
