MrTock

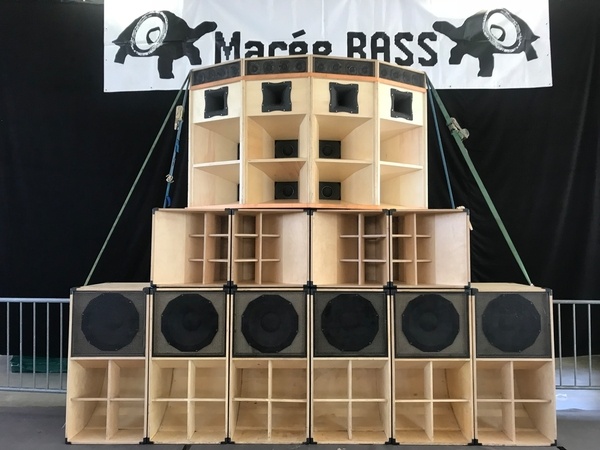

Sound System


Bonjour à tous!

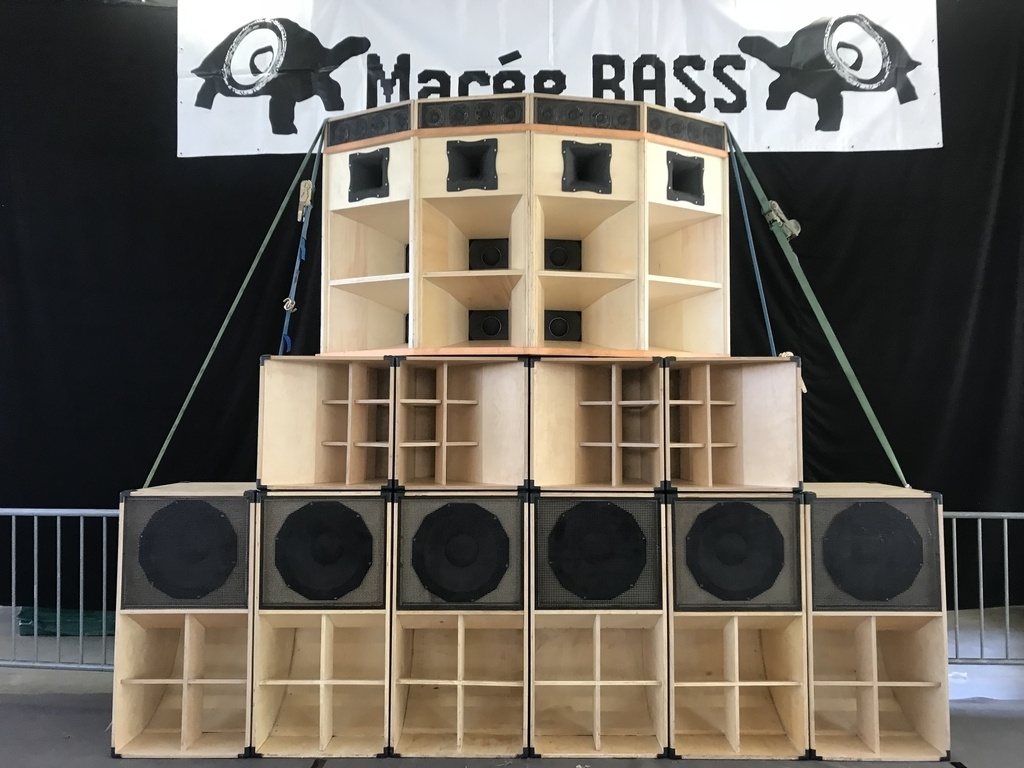

Voici le "Sound System", ensemble d'enceintes conçu et fabriqué avec mes amis durant ces 5 dernières années.

Ce matériel nous permet de sonoriser des scènes de petits festival et concerts en salle.

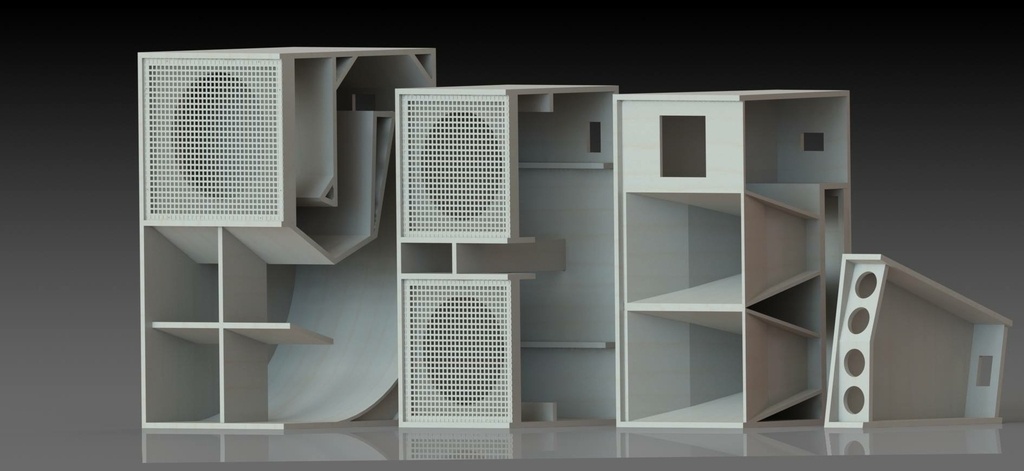

La conception a été faite sous solidworks afin de créer les plans de débits.

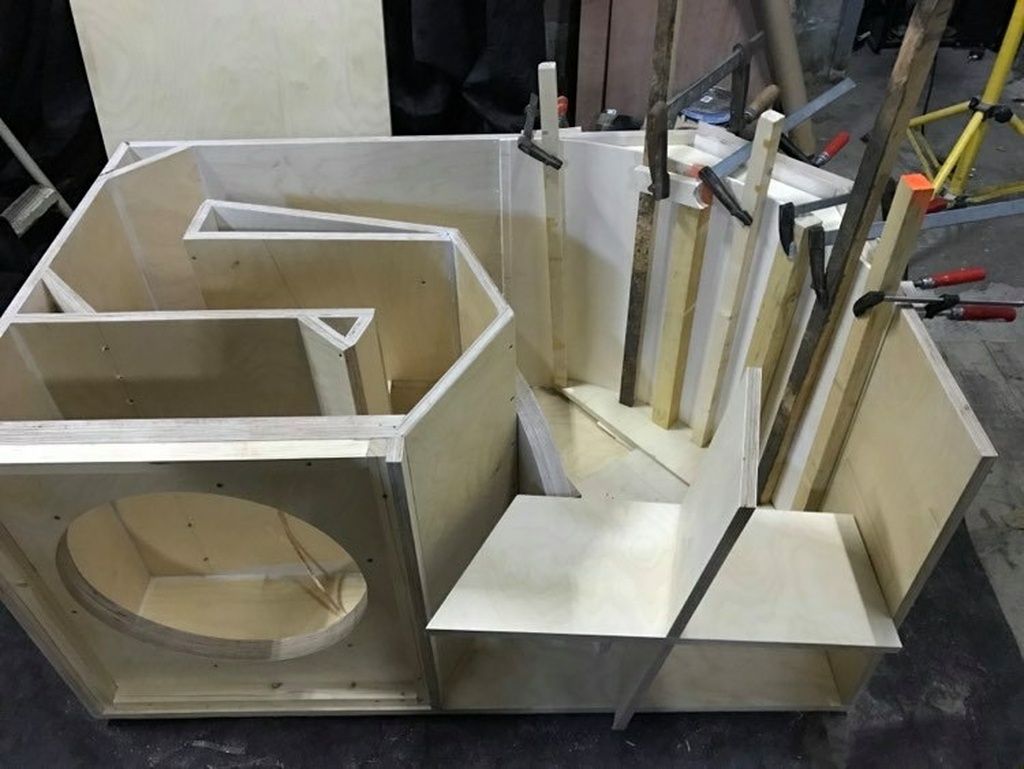

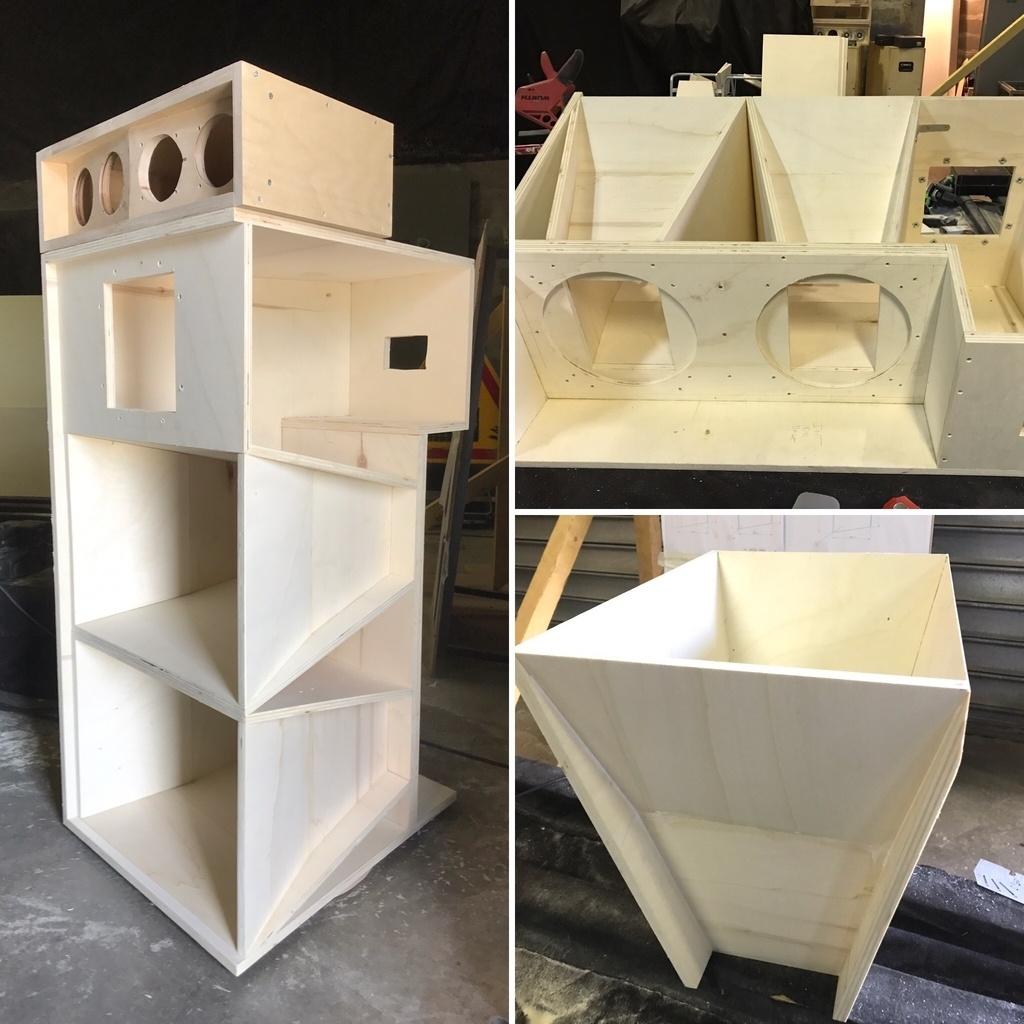

La réalisation a été faite dans notre atelier associatif, entre amis, avec les outillages de chacun.

L'outil qui nous a réellement aider était une scie plongeante sur rail Festool pour débiter les feuilles de CP. Nous avons utilisé du contre plaqué de Bouleau en 18mm d'épaisseur (13 plis).

Ce bois est conseillé pour la fabrication d'enceinte.

N'hésitez pas à poser des questions, c'est ma première publication donc je rajouterai des infos suivant les retours. De plus, le système évolue au fil des ans, des enceintes sont ajoutées, remplacées, ...

Bonne journée à tous !


Discussions

MrTock a publié la création "Sound System".
il y a 1 jour
Vic66
( Modifié )

Ca doit envoyer GRAVE!!! fameux boulot! quel est le volume de l'ensemble? J'utilise également le bois de bouleau pour les caisses de percussions.

MrTock

Oui ca envoi pas mal eheh
Environ 15m3 avec toute la régie (ampli, - controleur...) et câbles.
Plus d'une tonne à bouger à chaque concert :)

Vic66

MrTock Ah oui, quand même! encore bravo!!!

Ara
( Modifié )

Whaow ! Pourquoi les chicanes dans les caissons de basse ?

MrTock

Hello! Qu'est ce que tu appelles les chicanes ?

Ara

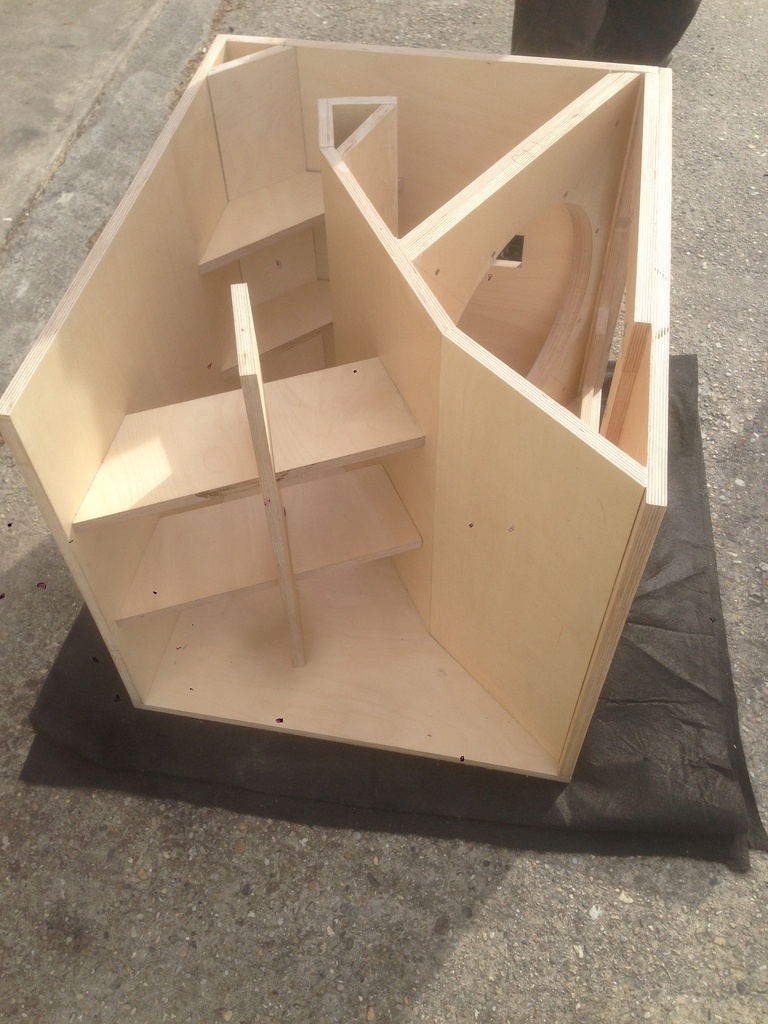

La forme, comme un siphon, où l'air derrière les HP doit descendre puis monter puis redescendre pour arriver dehors...

Kentaro

Ara C'est comme pour un instrument à vent (cuivre, etc). L'onde sonore est amplifiée en passant dans un conduit qui s'évase. En fonction de la longueur du tube, et de sa forme, l'onde est amplifiée différemment. Certains instruments ont un tube droit ou presque (trompette), d'autre ont le tube replié sur lui-même plusieurs fois, ce qui permet d'allonger le chemin, tout en gardant un volume réduit. C'est la même chose ici. Le conduit est replié sur lui-même pour gagner du volume.

Ara

Hum, certes mais... n'est-on pas derrière le haut-parleur ?

etign

L’arrière d'un haut-parleur produit presque autant de son que l'avant c est pourquoi ils sont très souvent dans des enceintes (y a des cas particuliers). Sans caisson le signal produit par l'avant de la membrane est en partie annulé par le signale inverse de l’arrière. Avec les enceintes en forme de toboggan ici par exemple, on peut tirer profit de ce signal arrière pour venir appuyer certaines fréquences du haut parleur.

dneis

Ara ce sont des histoires d'acoustique et de phase de l'onde, de longueur de conduit, d'adaptation d’impédance, de haut parleur, ... Pas simple à expliquer, d'autant plus que j'ai juste quelques lectures sur le sujet.

fr.wikipedia.o...nceinte_(audio)

dneis

Kentaro tu dois aimer les hornspeakers toi 😉

duckduckgo.com...s&ia=images

Kentaro

dneis Ah oui, bien sur! Cela fait partie de ma do-do-list pour quand je serai grand...notamment celui la...

monoandstereo....n-speakers.html

Ara

etign et dneis ok ok, je me rends !

dneis

Ara en gros, si l'enceinte est close, l'air emprisonné constitue un système masse-ressort (car compressible et de densité non nulle) mis en mouvement par l'arrière de la membrane du HP. Ce qui modifie sont comportement et le rendu du son. Si l'enceinte est possède un évent, on peu en profiter pour utiliser cet air que l'arrière de la membrane du HP met en mouvement.

Enkapop

Bonjour, pleins de petites questions me vienne en voyant ce super projet !

  • Les "vides" sous les hauts parleurs servent ils à diffuser le son ou sont ils juste esthétique?
  • Comment fonctionne tout votre système, Bluetooth, câbleries, lecteurs divers ?
  • Auriez vous des plans du système électronique ?
  • Quel haut parleur utilisez vous ? Et pour quelles raisons techniques?
MrTock
( Modifié )

Hello!
Je mettrai à jour le post avec les caractéristiques techniques.
Pour répondre rapidement à vos questions :

  • les "vides" servent en effet à amplifier les ondes et diffuser ces ondes. Chaque évent est spécifique à chaque type de caisson.
  • Le système fonctionne en mono 5 voies, tout est câblé en section 2.5mm2 à 4mm2. La régie est constituée d'amplificateurs, pré-amplificateur, processeurs, ... et effets en tout genre
  • j'ai quelques plans schématiques en effet
  • on utilise plusieurs marques de haut parleur :
    Sub : Precision Device (PD1850/2)
    Bass : RCF (L18S801)
    Medium : Precision Device (PD121)
    High : BMS (BMS4550) + Event RCF (HF64)
    Tweeter : Beyma (CP22)
Enkapop

Vous serait il possible de nous montrer vos schémas s'il vous plait?

dneis

comment la partie HP/circuits et la partie "conduit" acoustique des enceintes a elle été conçue ?

MrTock

Des heures et des heures de recherche sur des forum et avec d'autres personnes du milieu. Et beaucoup de plans existent sur le net!

Enkapop

J'ai un projet dans lequel je dois intégrer un système audio tout simple mais je ne comprends pas les plans que je trouve en général auriez vous un lien à proposer s'il vous plait?

Elokaze
( Modifié )

Enorme ! J'aimerais pas être le voisin ! Il y a combien de watts là dedans ?

MrTock

grande question ... tout dépend de si on parle en watts RMS / Pick / Ampli ... mais un paquet !

Berthier
( Modifié )

Excellent, on ressent déja les basses et l'envie de skanker;Pull it up selecta !

MrTock

aaaah un fin connaisseur!

Bricoliste
( Modifié )

Un sound system que c'est beau!
Cela me rappelle de très bon souvenir non pas de réalisation, car pas capable de faire ça mais d'heure à danser et mixer sur des façades du même style😵 !
Longue vie à votre sound system
One for the travel Two for the bass !

MrTock

Merci! que le temps est long en ce moment pour le soundsystem ... mais croisons les doigts pour une reprise rapidement !

etign
( Modifié )

sacré travail! chapeau! vous avez réalisé sur des bases de plan existant ou uniquement par calcul?

MrTock

Basés sur des plans existants en effet. Mais tous ont été retravaillés par l'équipe, et certains par des pros.
