Marc Janod

Établis type MFT et machines semi-stationnaires - defonceuse et scie sous table

Cette création contient 1 retour d'expérience.

Bonjour à tous

Baver des heures devant l’écran en regardant Boris Beaulant , Oliverte , Toutenbois ou encore d’autres américains, ça fait rêver, mais après 10 ans à bricoler quelques meubles simples avec de l’électroportatif (scie plongeante, défonceuse, lamelleuse) j’ai eu envie d’un petit projet me permettant de progresser un micro-chouilla.

Objectifs :

  • Découvrir l’assemblage faux tenon
  • Concevoir une servante d’assemblage type MFT et de rangement
  • Me faire un combiné scie-toupie semi-stationnaire.
  • Faire le malin sur l’air du bois... enfin ... partager et donner un peu de mon temps en retour de tout ce qu’on y apprend ici et ailleurs

Pour les inspirations, en plus du mobilier mobilier xylolab, un passionné sur youtube nommé "paoson woodworking" m'a beaucoup inspiré.

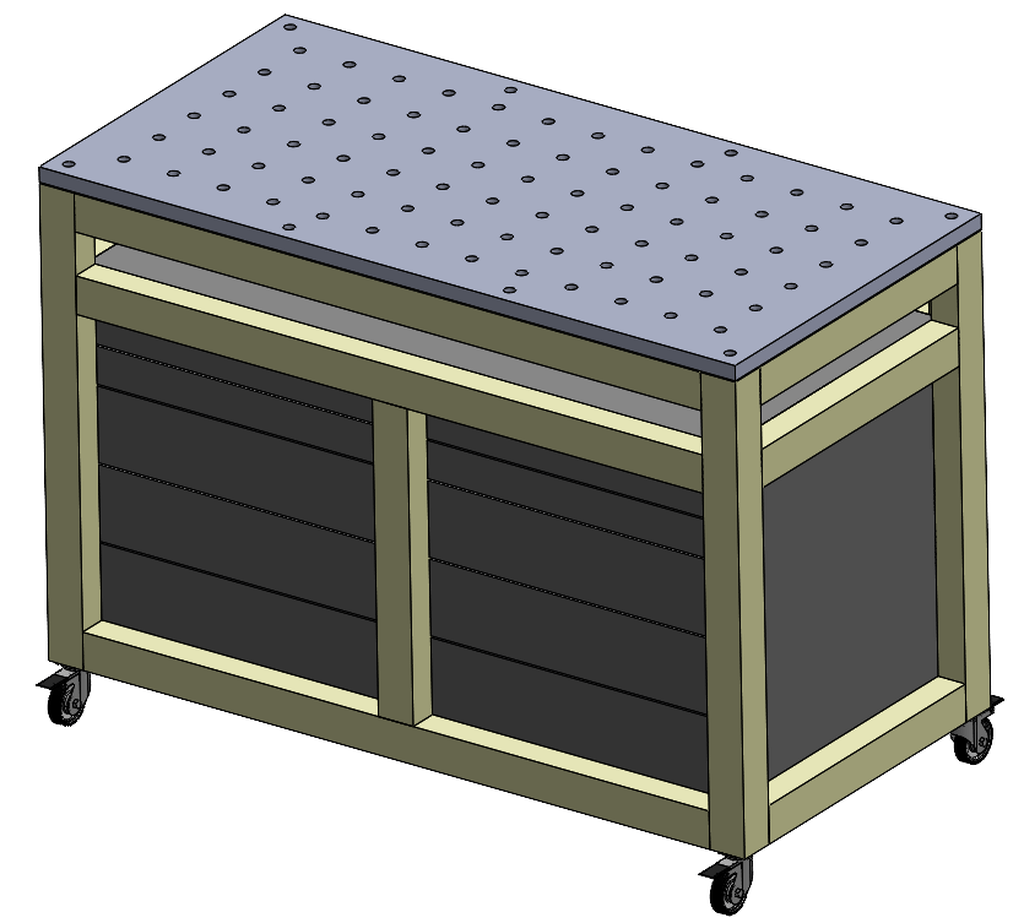

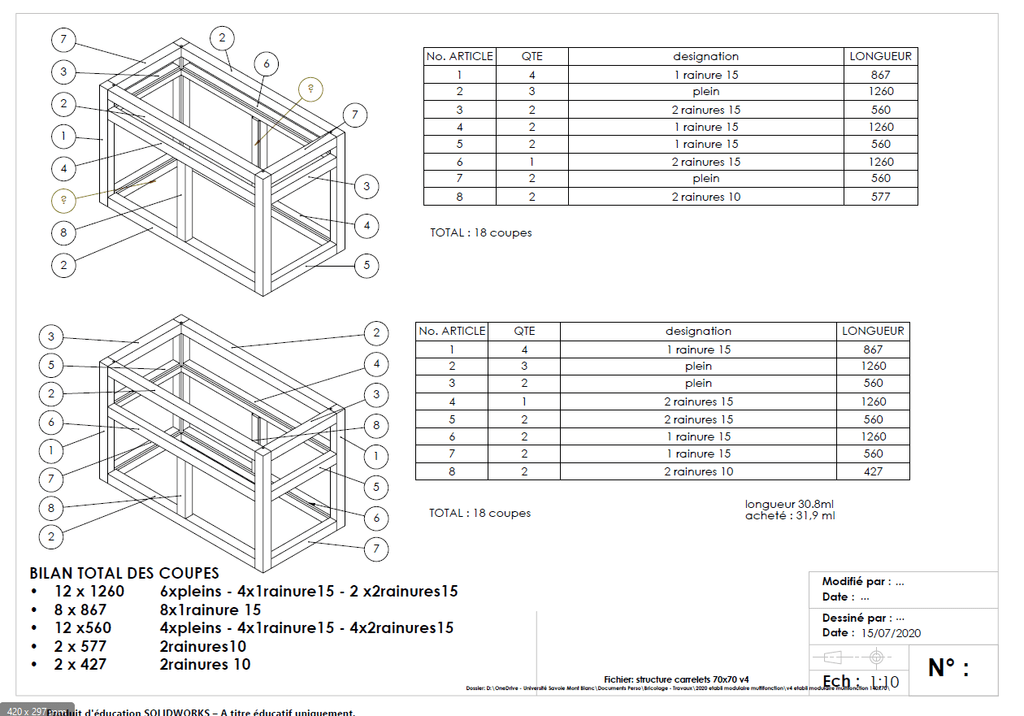

Conception :

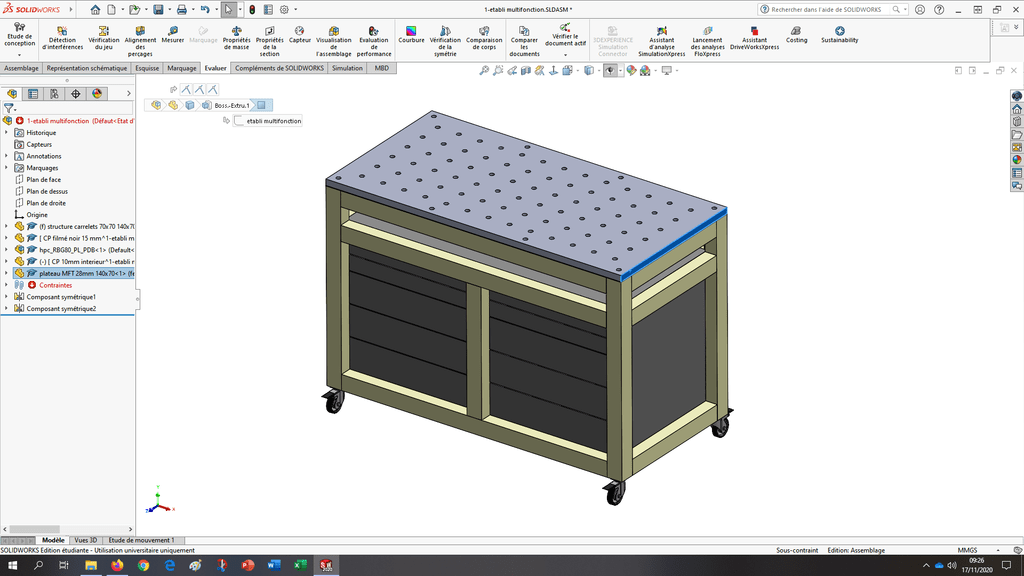

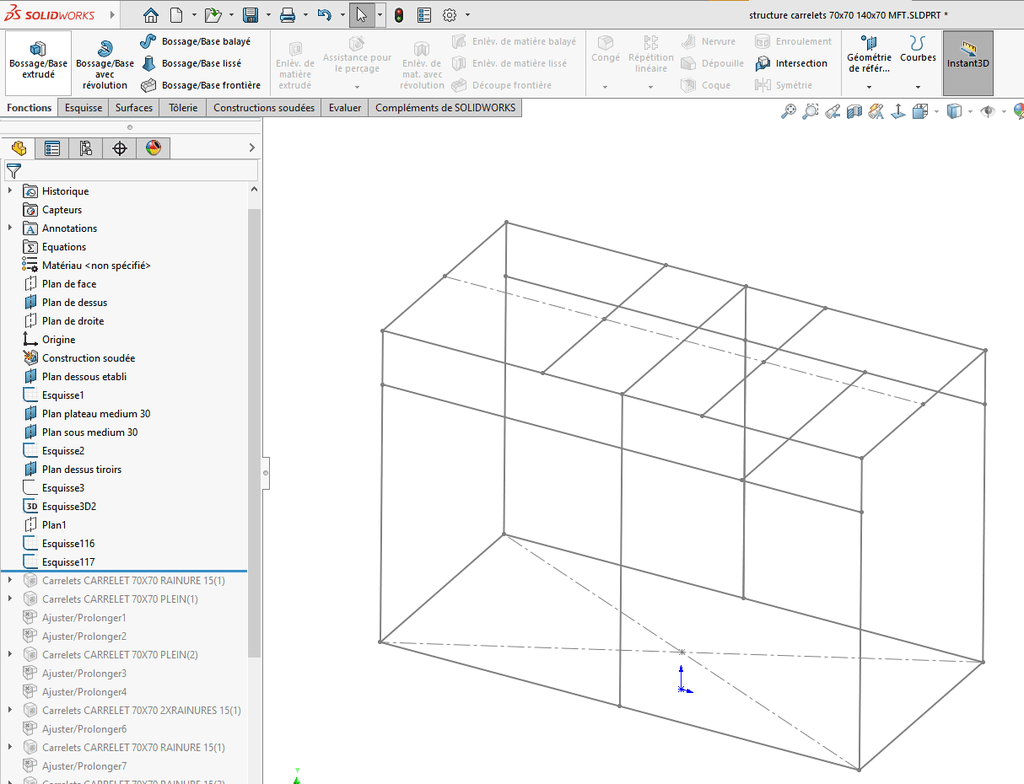

  • SolidWorks (ben oui c’est mon boulot, donc me former à sketchup, bof bof)

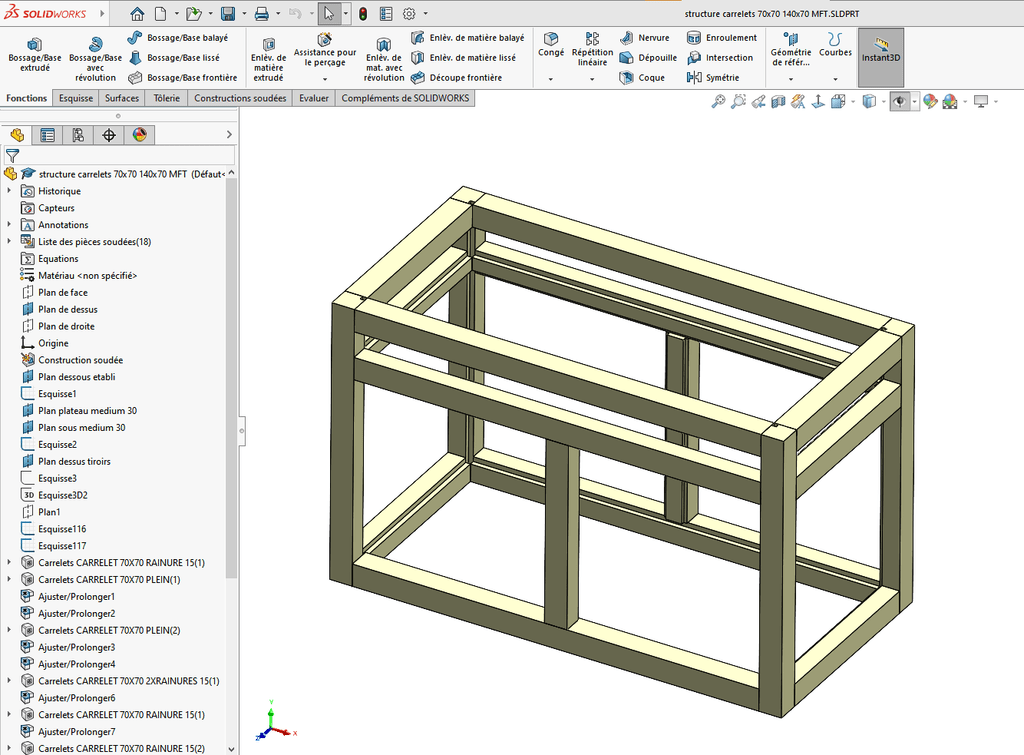

  • le mode "construction soudée" permet de générer très rapidement une structure à partir d'un "squelette" et d'un profil
  • on peut éditer facilement et rapidement une nomenclature à la manière de opencutlist, mais là c'est intégré au logiciel
  • servante 70cm x 140cm hauteur 100cm (je suis grand ...)

Organisation :

Un fichier Excel avec à peu près le séquencement des choses à faire à peu près dans l’ordre (là, y’a encore du taf pour être efficace …)

Bois :

  • Carrelet 3 plis PIN 72mmx86mm en longueur 2,90m acheté chez "Mauris bois"
  • Panneau de coffrage 15mm filmé noir-marron chez "tout faire matériau"
  • CP peuplier 10mm

Etapes de réalisation

DEBITS :

  • on scie le côté du carrelet de 86mm pour le ramener à 72mm, ça fera une chute de 10mm d'épaisseur pour de futurs "french cleat" : Merci à tonton Philippe, menuisier à la retraite (scie à format, toupie et raboteuse : au top)
  • rabotage des carrelets en 70x70mm
  • Débit des longueurs
  • Feuillures sur la toupie du tonton

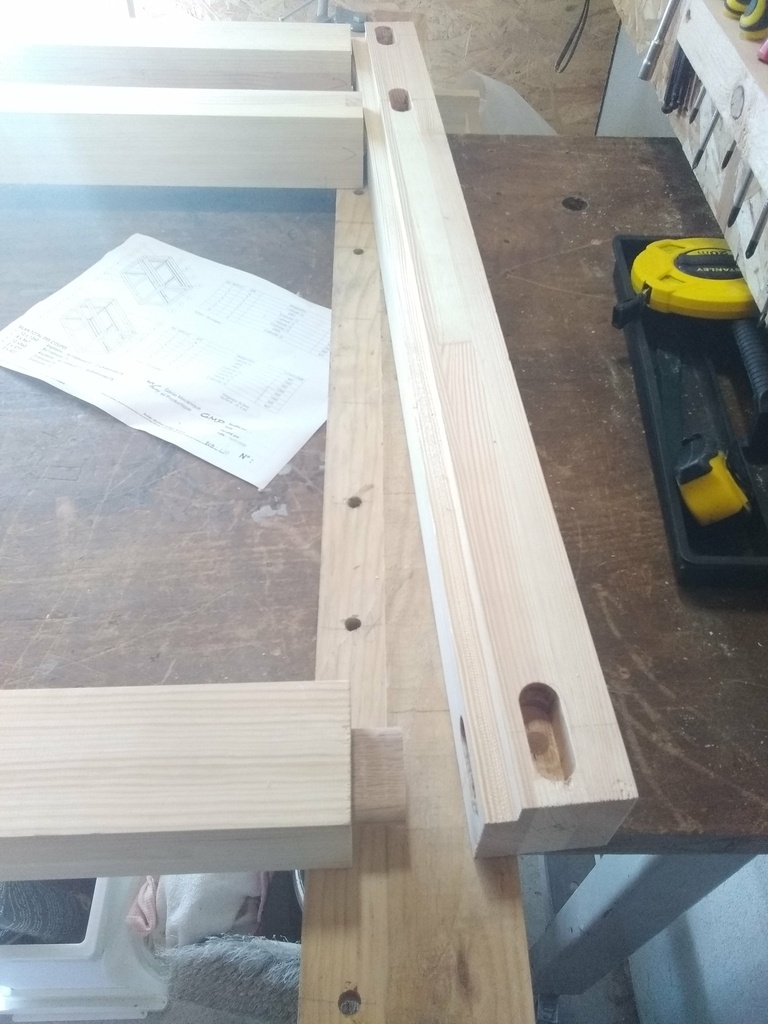

MORTAISAGE :

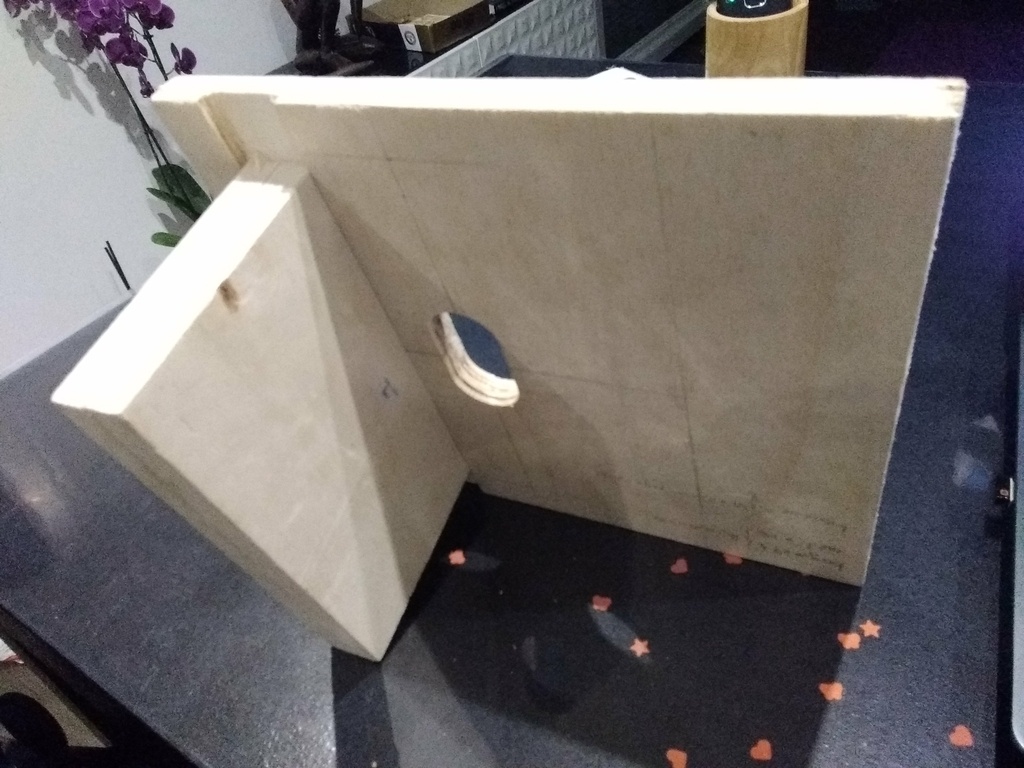

  • Réalisation d’un étau moxon, fixé sur l'établi

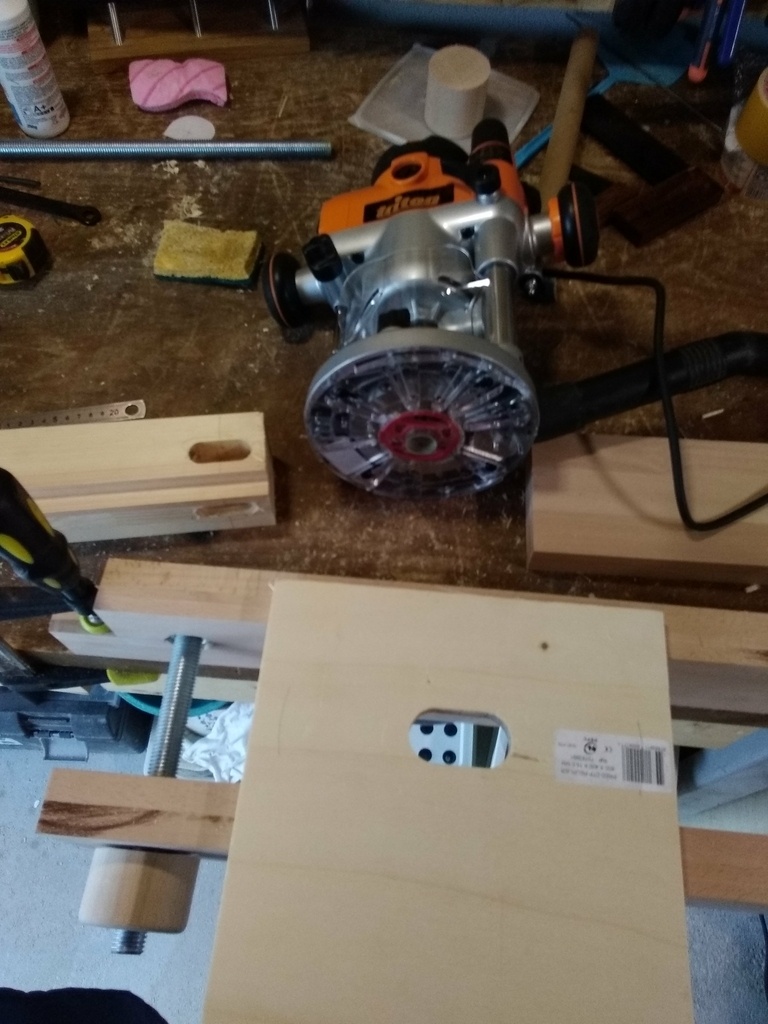

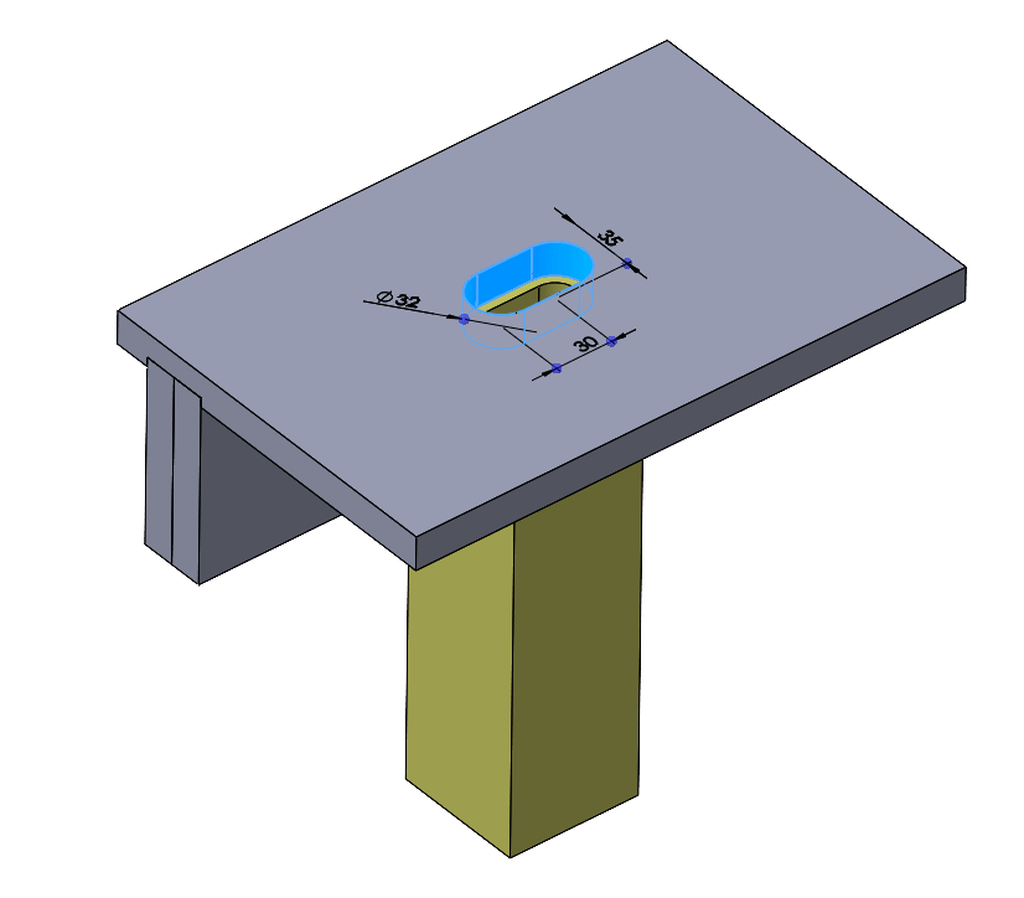

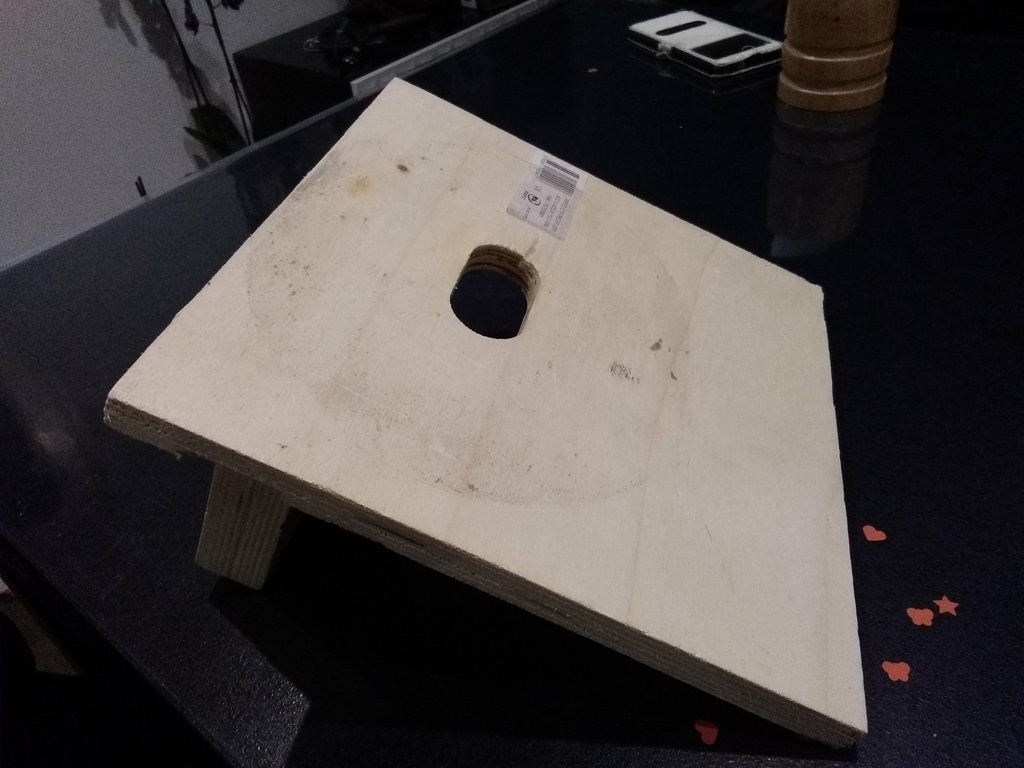

  • Réalisation d’un gabarit avec bague de copiage Ø24mmm et fraise de Ø12mm
  • mes mortaises : règles (+/- respectée) des 1/3 - 2/3 du carrelet : j'aurais du faire un tenon de 70/3=23.33mm
  • largeur tenon = 20mm longueur tenon = 50 mm

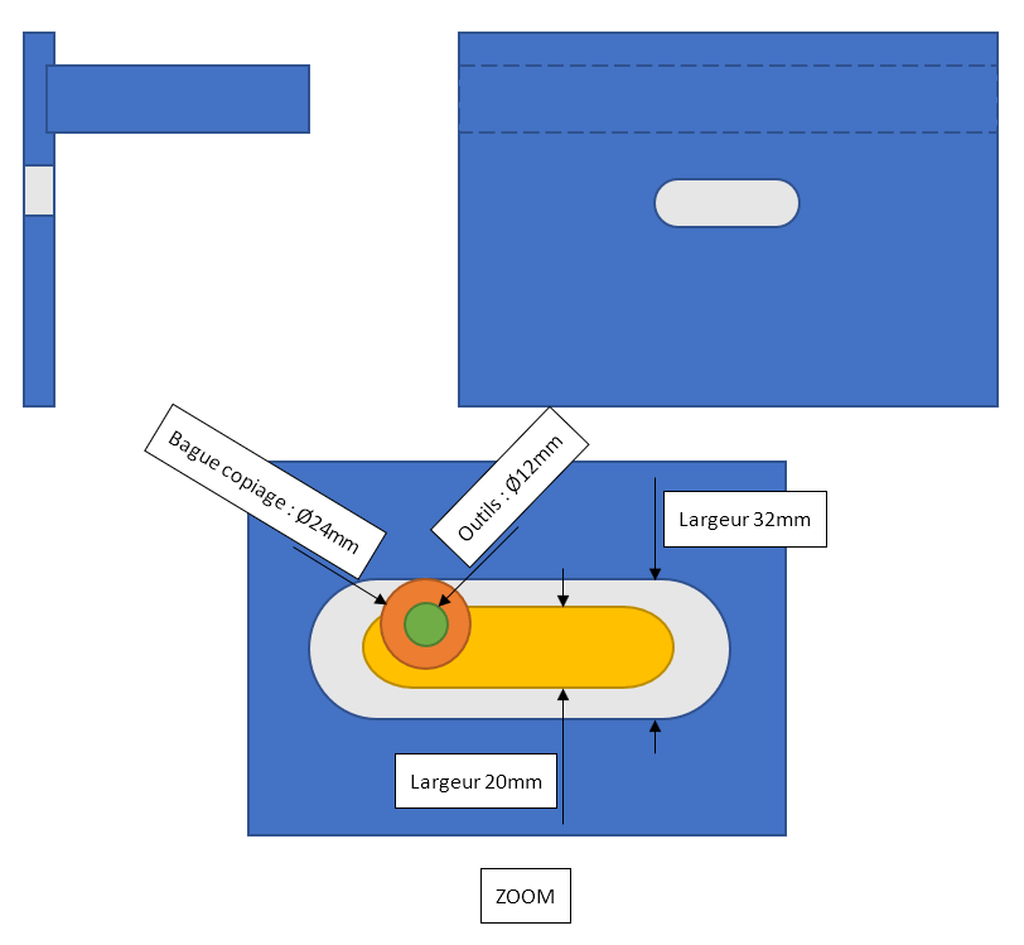

    Largeur mortaise = largeur 32 + Øoutils - bague de copiage
    ici 20mm = 32 + Ø12 - Ø24

bilan, pas loin de 100 mortaises, ça occupe les week ends confinés ...

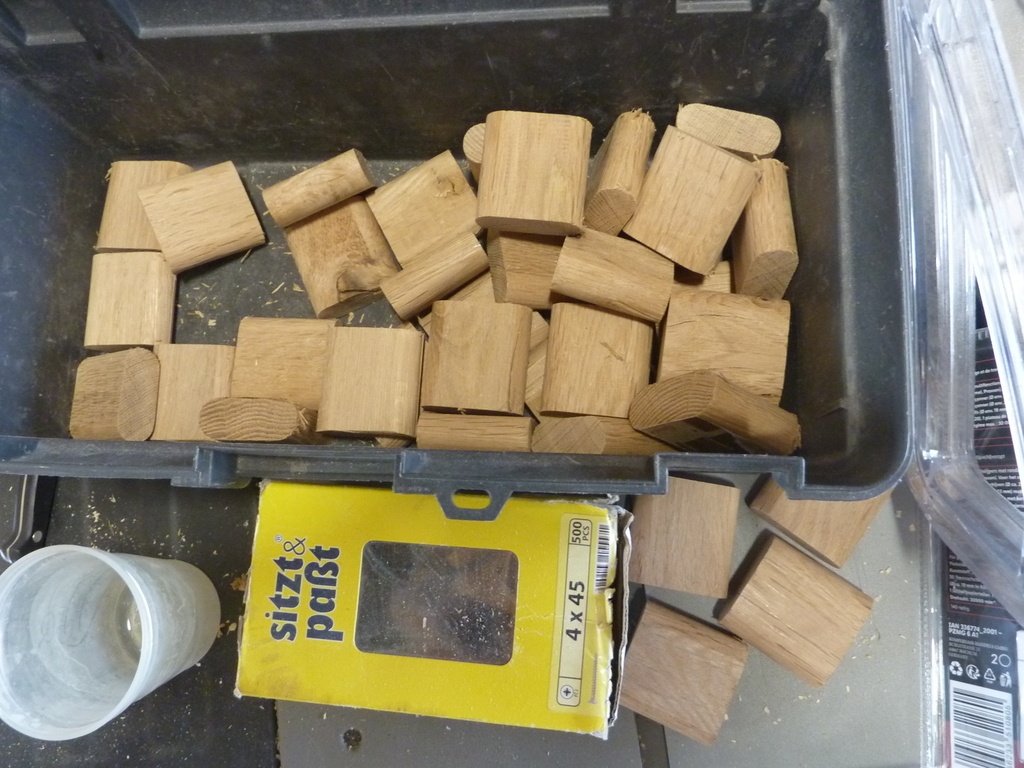

REALISATION DES FAUX TENONS

  • Découpe d’une planche de chêne d'épaisseur 20mm
  • ¼ de rond avec défonceuse
  • débit à la scie à onglet Metabo

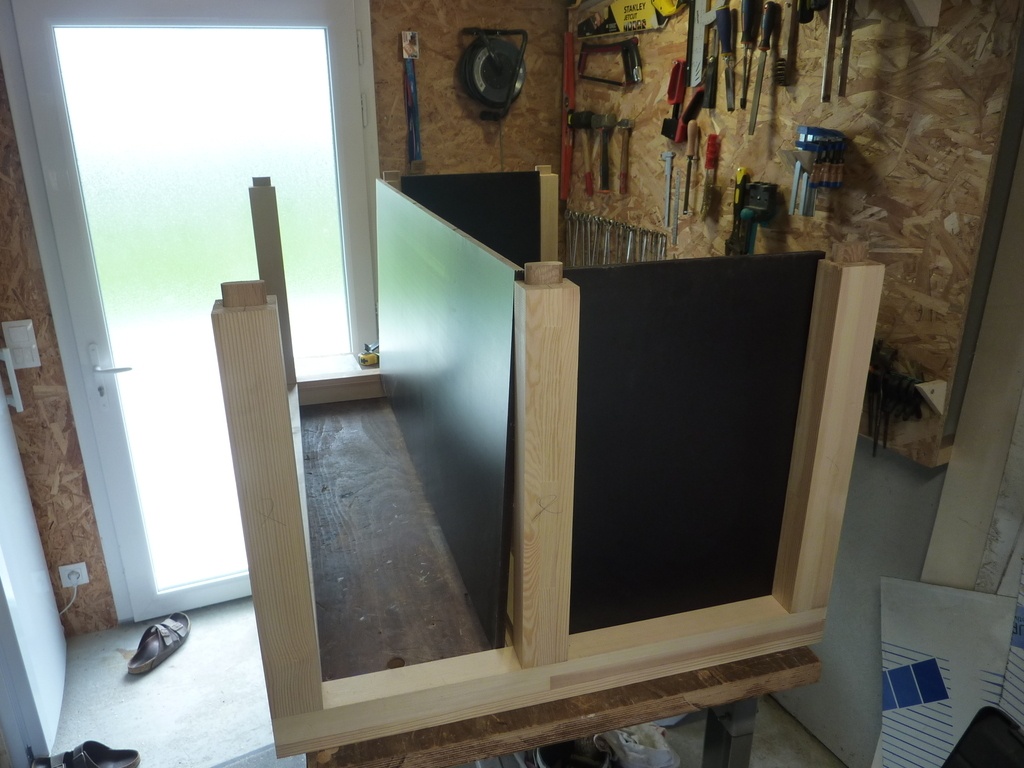

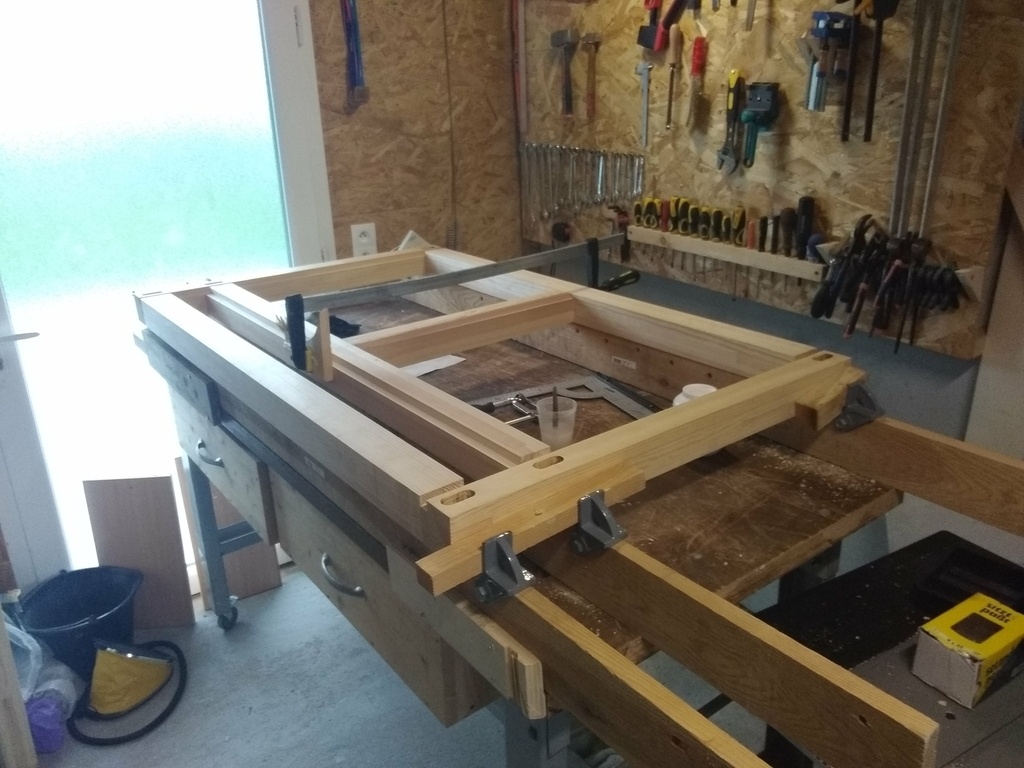

ASSEMBLAGE des « façades »

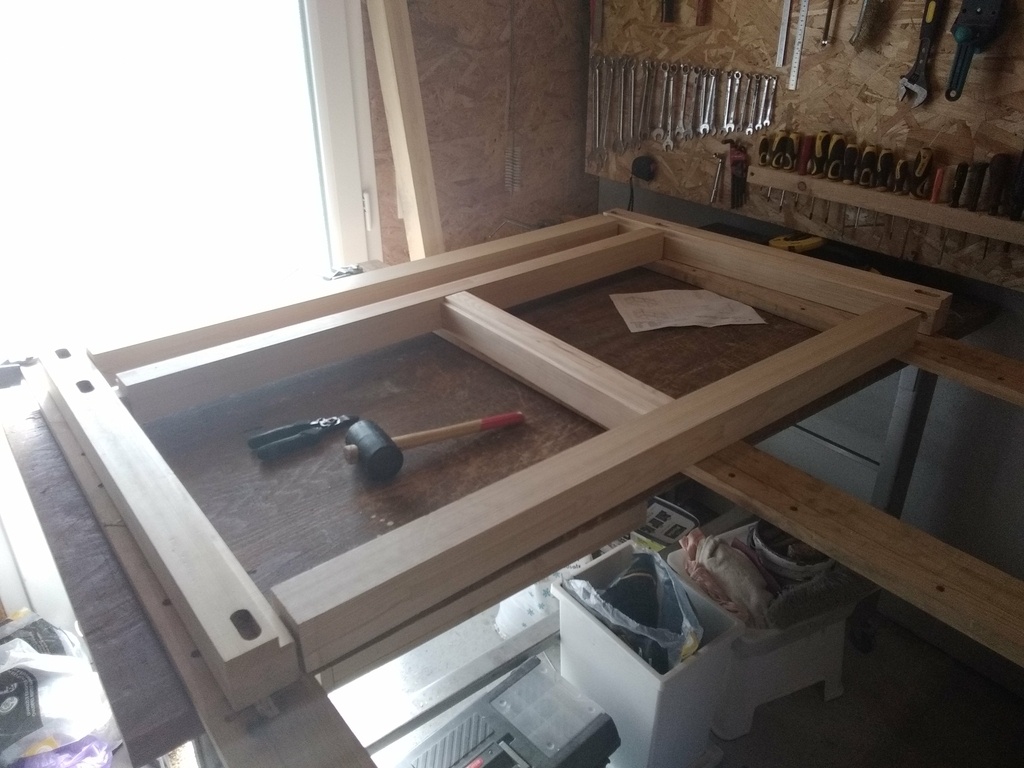

  • Assemblage à blanc
  • Serre joint dormant fait maison
  • Colle à bois (est-ce le bon choix :-o ?)

La on se dit, hé! ça va bien vite … ben CAO en juin 2020, débits commencés en juillet 2020 et finition en novembre 2020, c’est plutôt long à coup de 2h par ci par là …

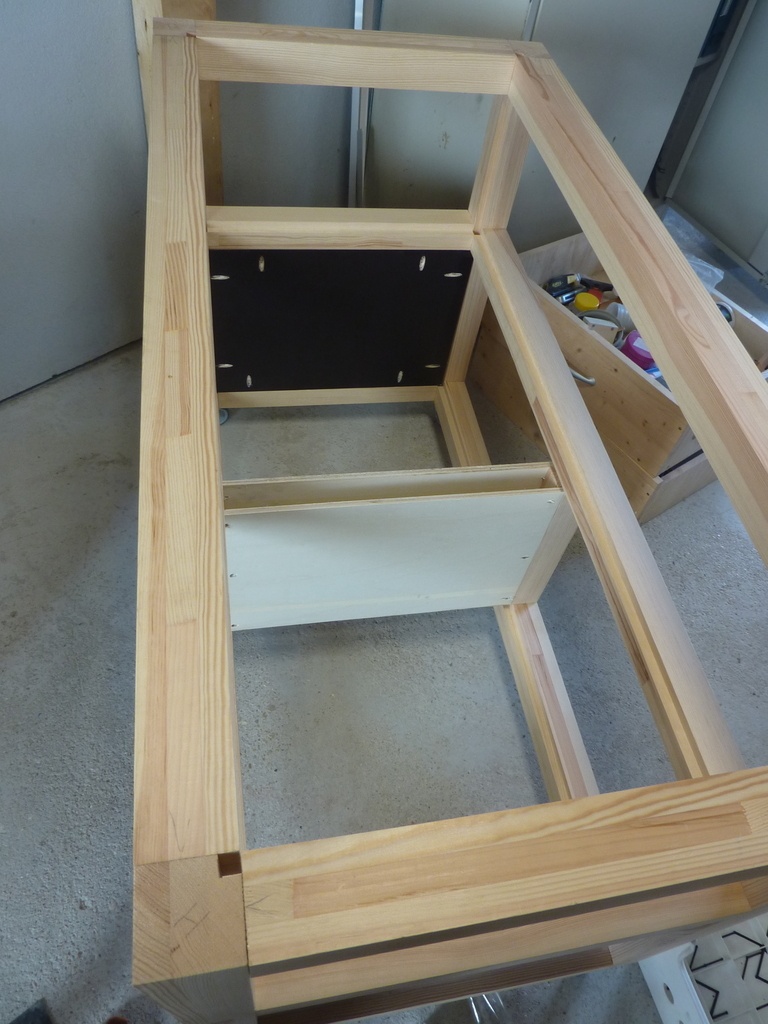

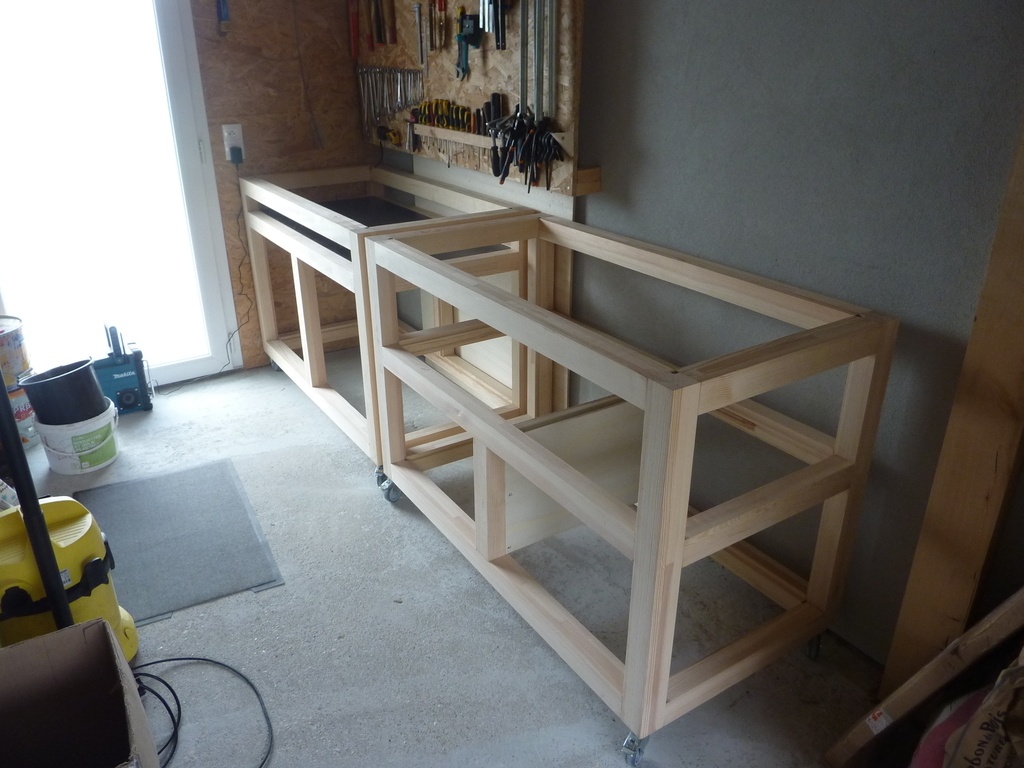

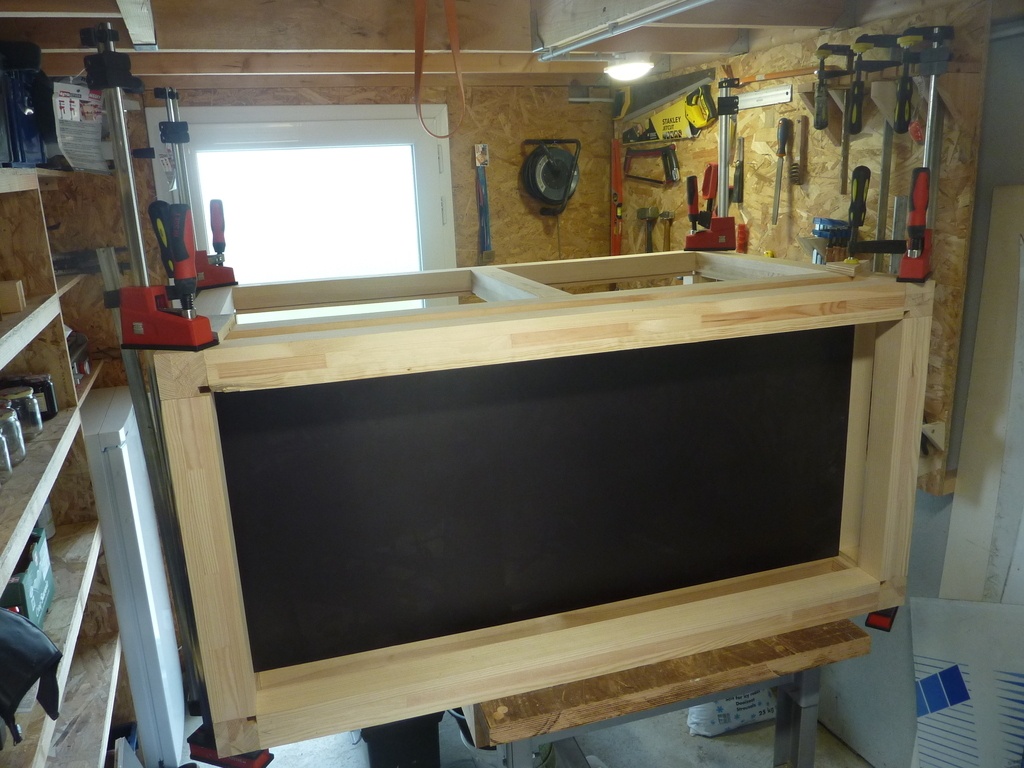

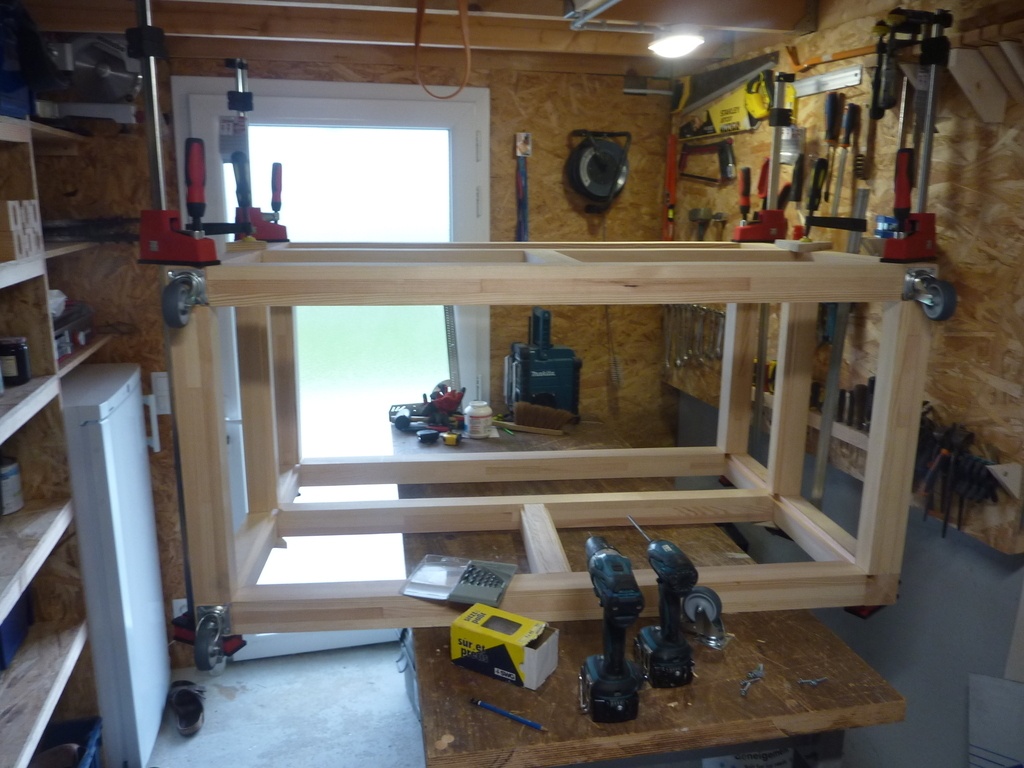

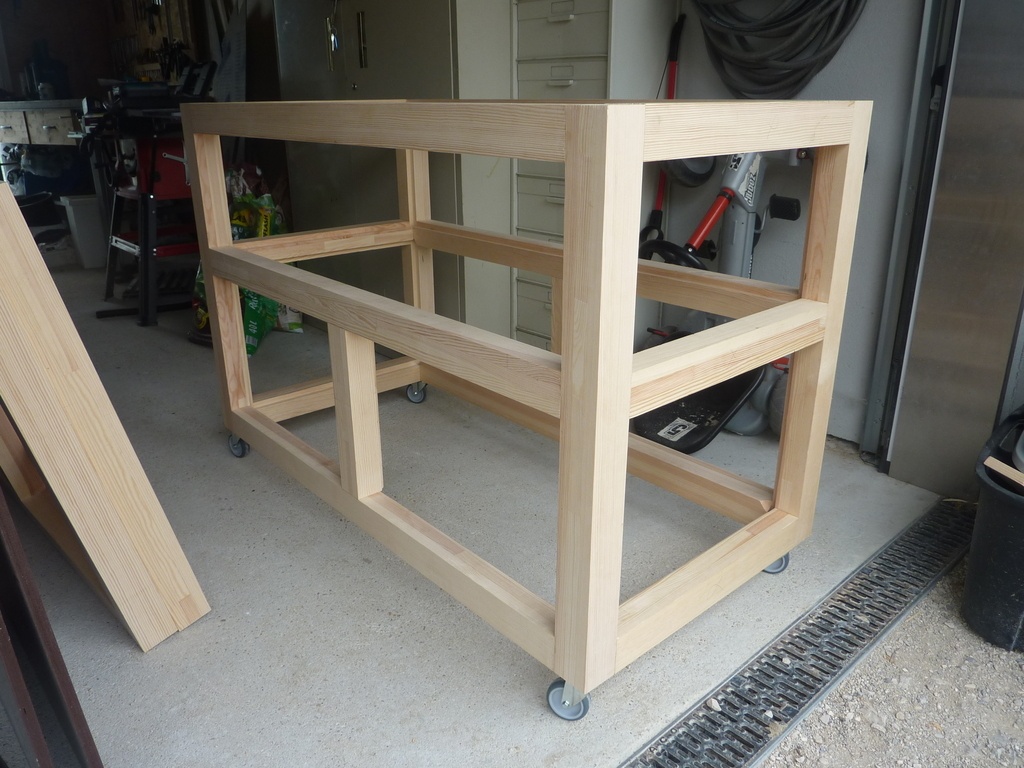

ASSEMBLAGE COMPLET :

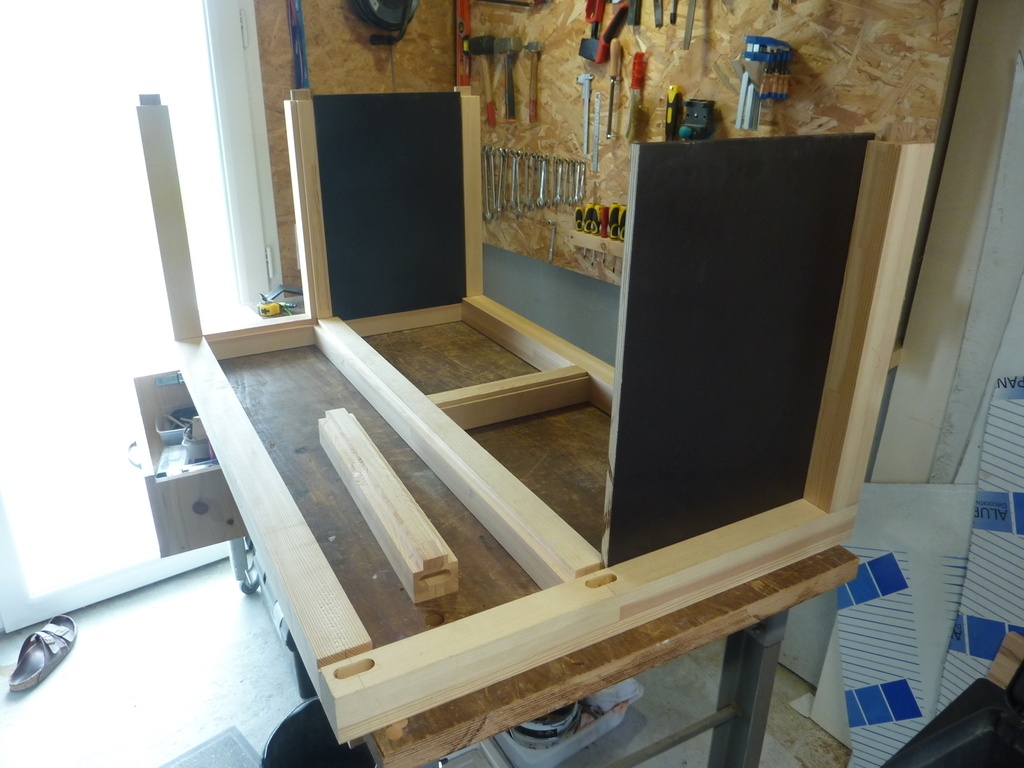

  • Pré découpe des côtés et du fond en CP filmé noir 15mm
  • Investissement dans de beaux serre joints Bessey
  • assemblage à blanc

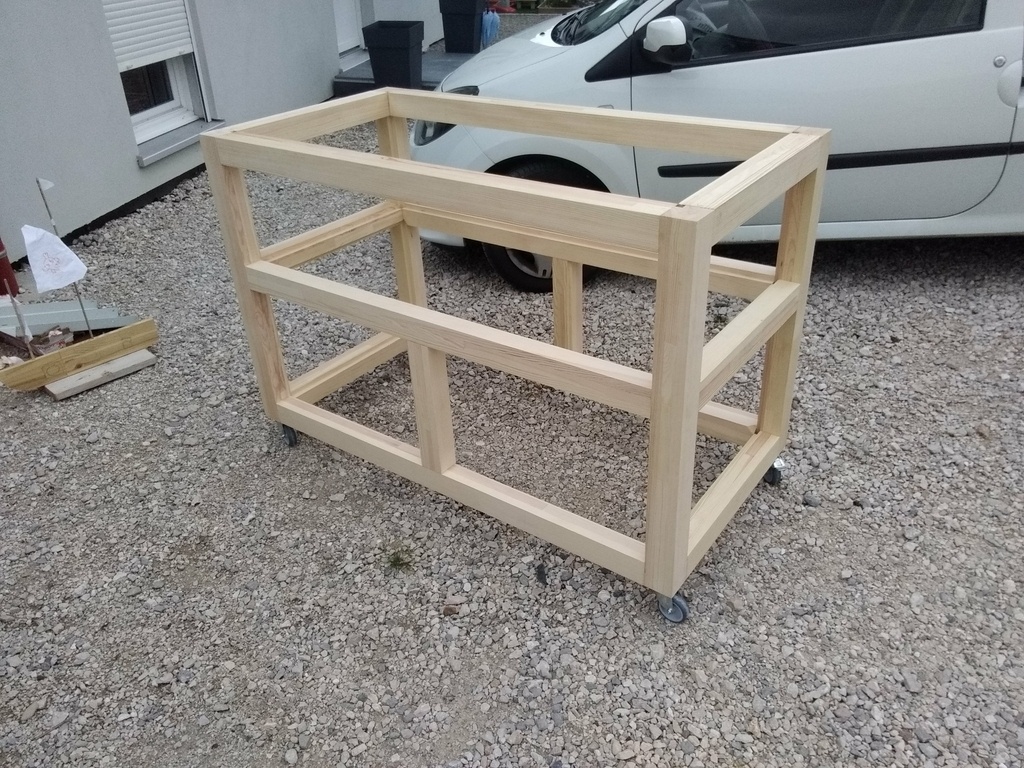

  • et PAF !

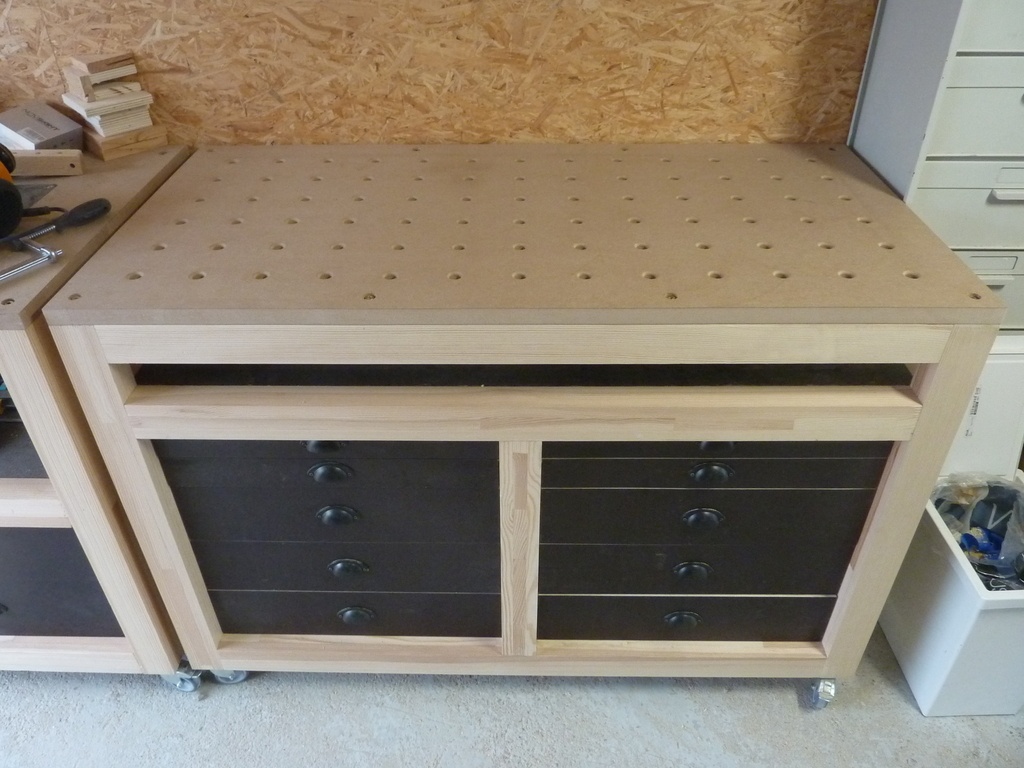

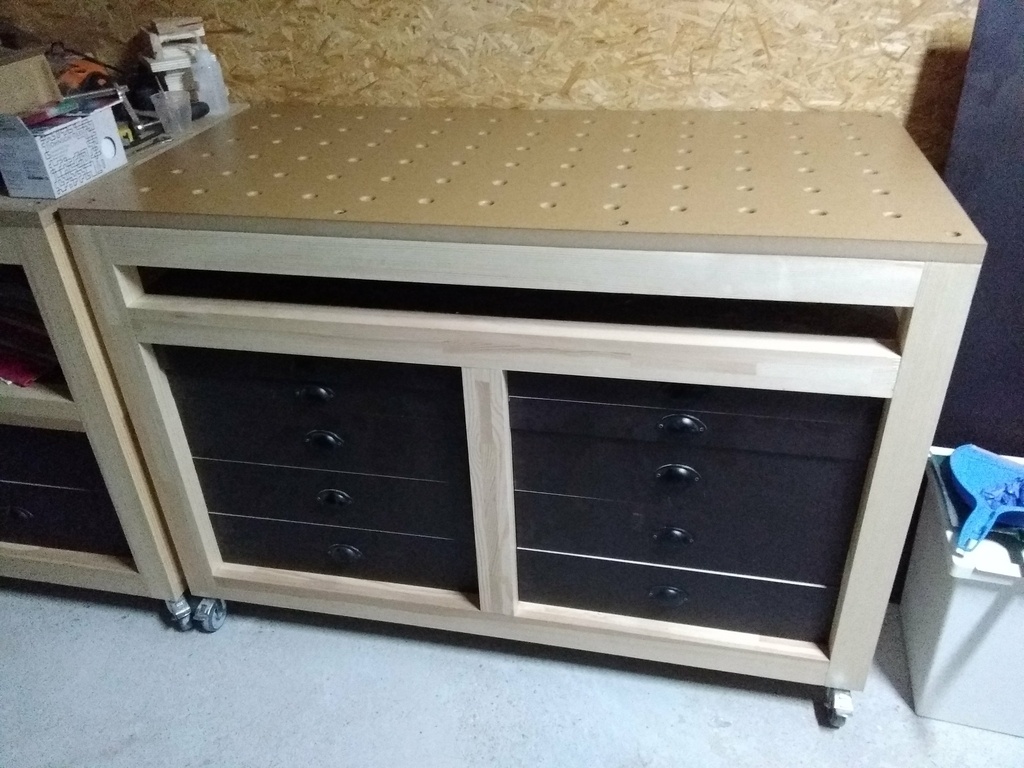

  • Ça y est on peut faire le fier et montrer son chef d’œuvre aux voisins (qui s’en moquent, du reste 😉)

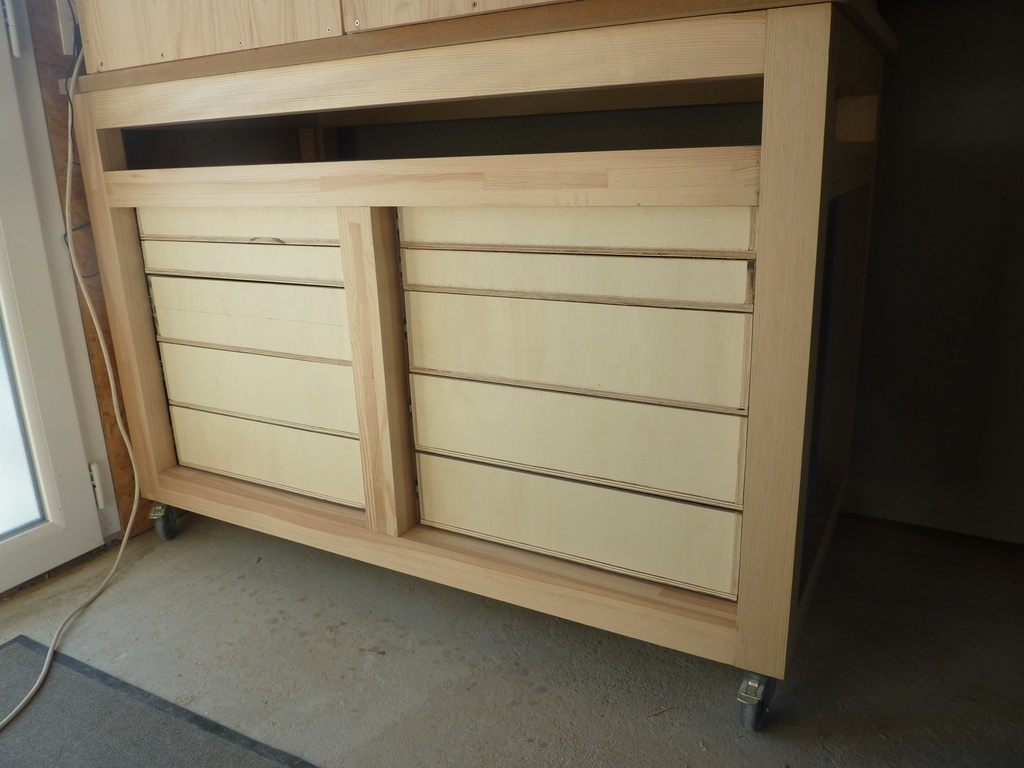

TIROIRS

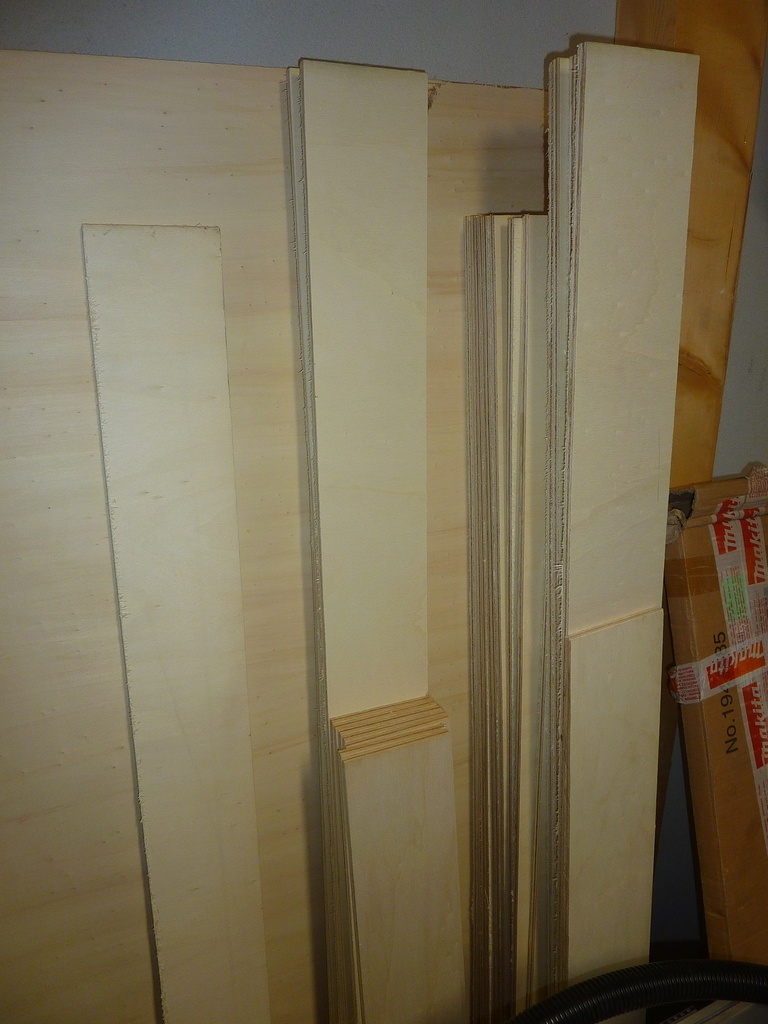

  • Débit des côtés des tiroirs en CP peuplier 10mm

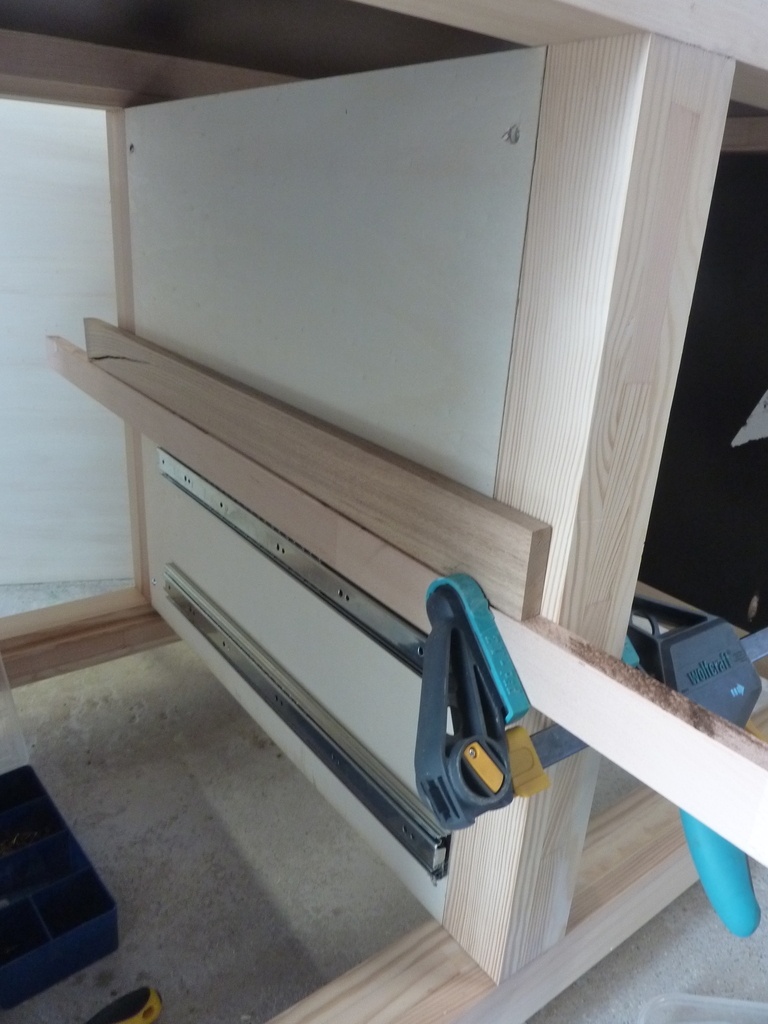

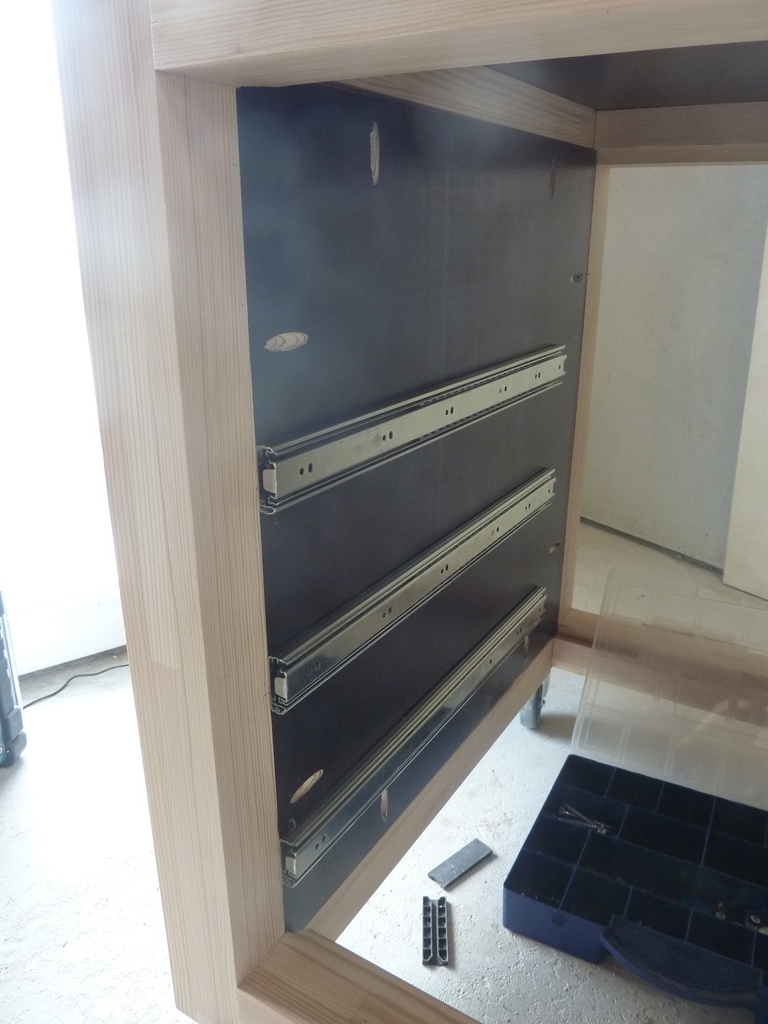

  • Préparation des cloisons et fixations des glissières (14 paires !)
  • Usinage de feuillures sur le CP de 15mm pour le fond des tiroirs
  • Et tout ça c’était avant le drame …
  • La prochaine fois, j’apprendrai à mesurer et à faire des tiroirs qui se collent moins …. Grrrrr…. Galère pour ajuster les façades, bref il faut du jeu (et pas 0.1mm) non non 10 à 15 mm ce serait sympa, merci !
  • Découpe des façades en CP 15mm filmé noir avec la technique des cartes :
  • Empiler les façades
  • Insérer des cartes à jouer dans l’espace restant entre la façade et le haut
  • Diviser par le nb d’inter-tiroirs
  • Et ça fait un beau jeu régulier entre les tiroirs
  • Fixation des poignées
  • Et roule ma poule
  • D’ailleurs, les roues ça fait un bail que je les ai fixées (Le COD est avant le participe 😅, merci DewhitYoussef )

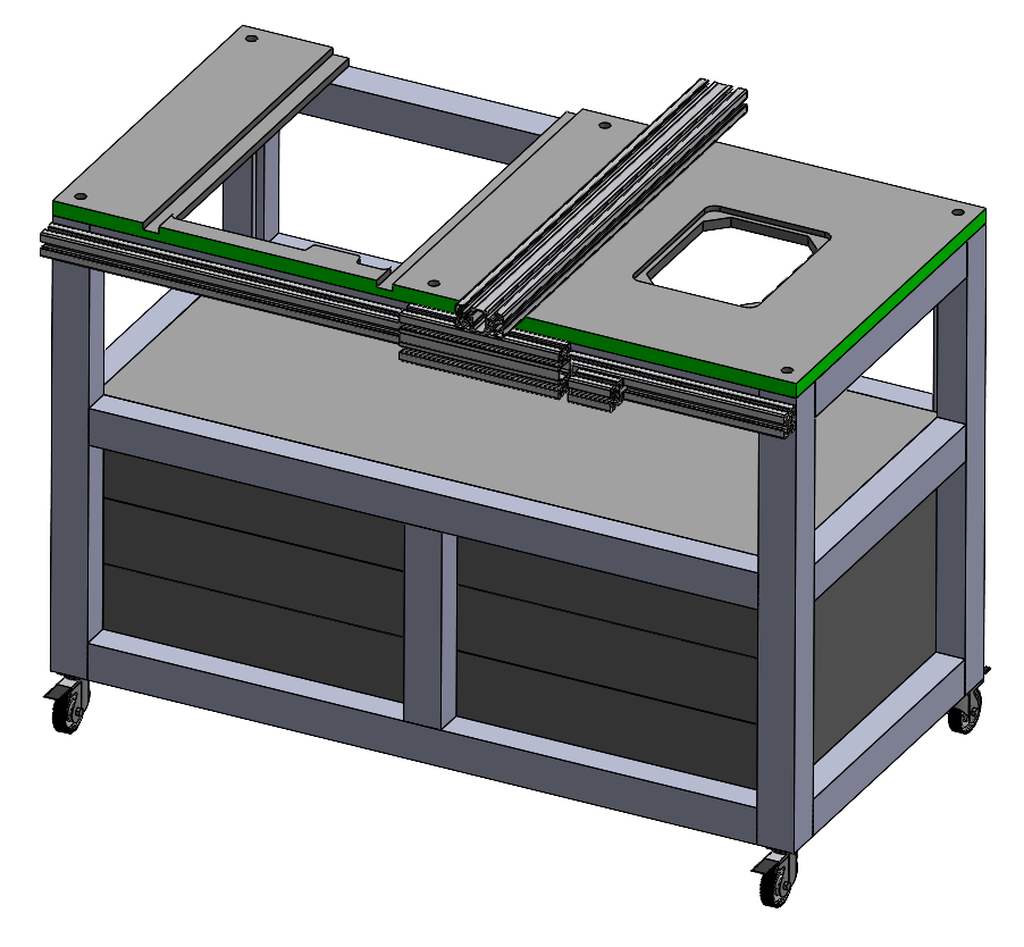

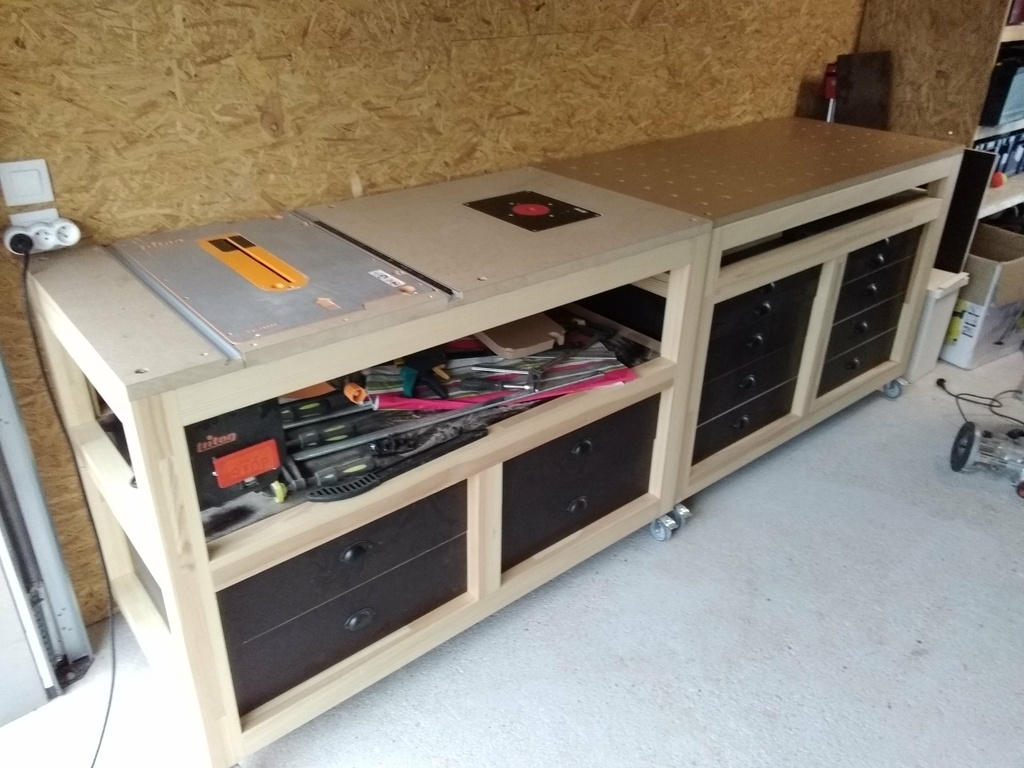

SCIE ET DEFONCEUSE SOUS TABLE

  • A défaut d’être sponsorisé, j’ai choisi triton

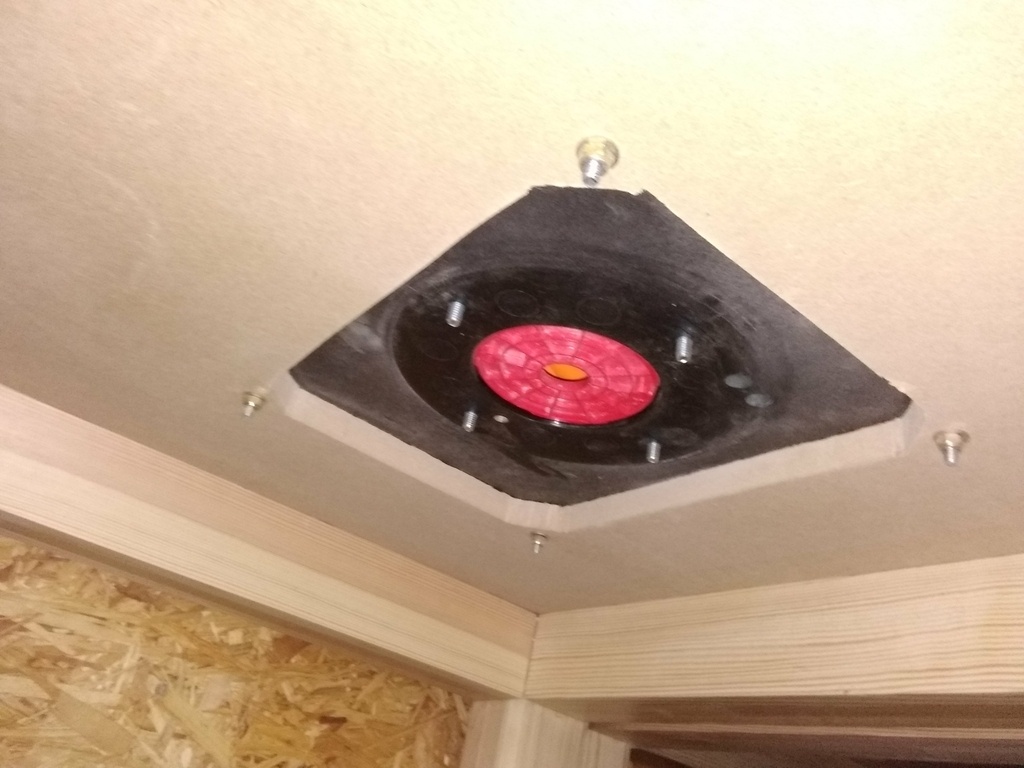

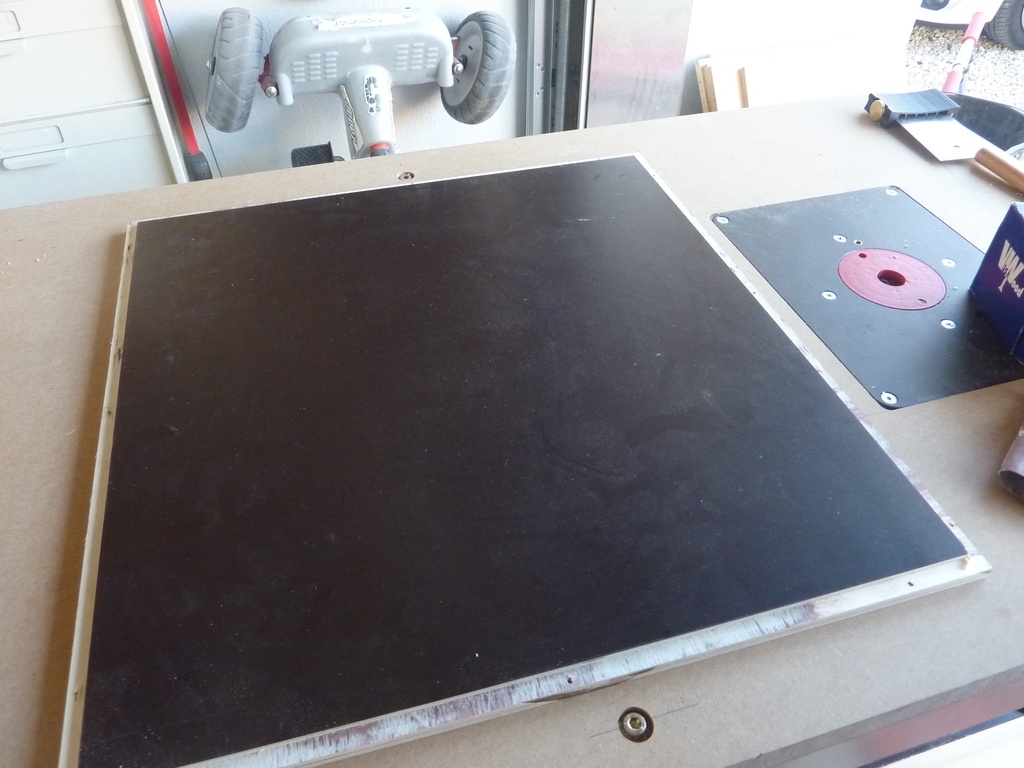

  • Défonceuse triton TRA001 avec la plaque KREG qui va bien

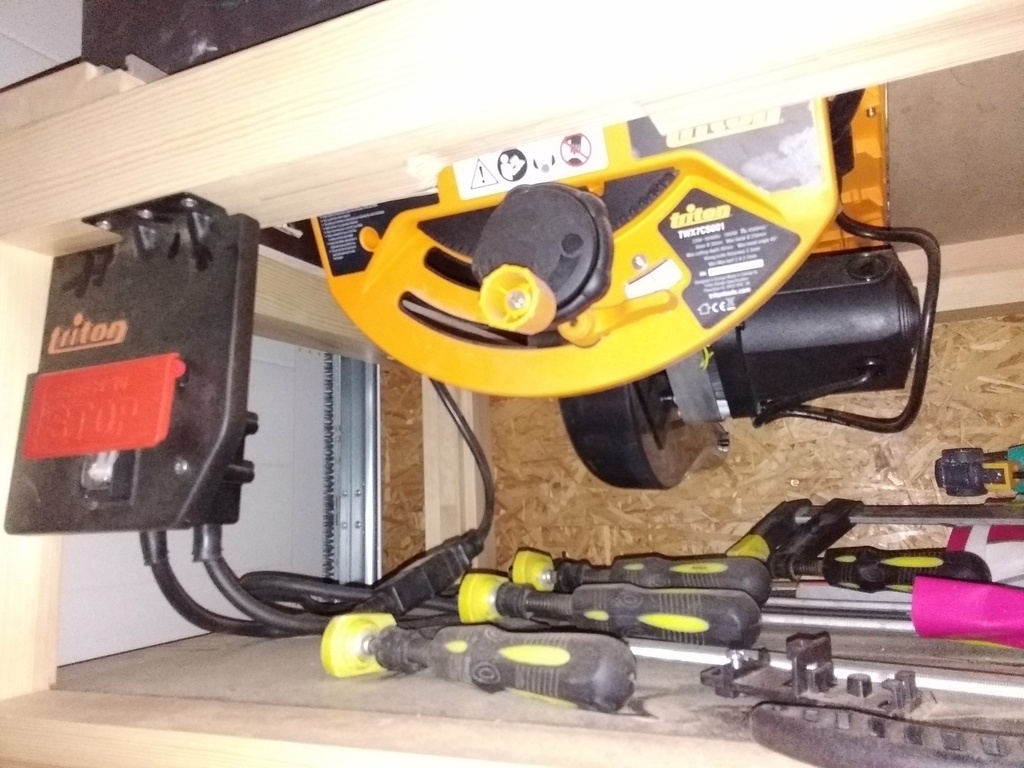

  • La scie sous table (sans le workcentre) triton TWX7CS001
  • Je vous passe les détails de l’ajustement de la scie (des vis sans tête sont prévues, du coup une petite cornière alu et le tour est joué)
  • plateau 142x72cm de MDF 28mm fixé dans des inserts filetés, puis détourage à la défonceuse avec une fraise à affleurer

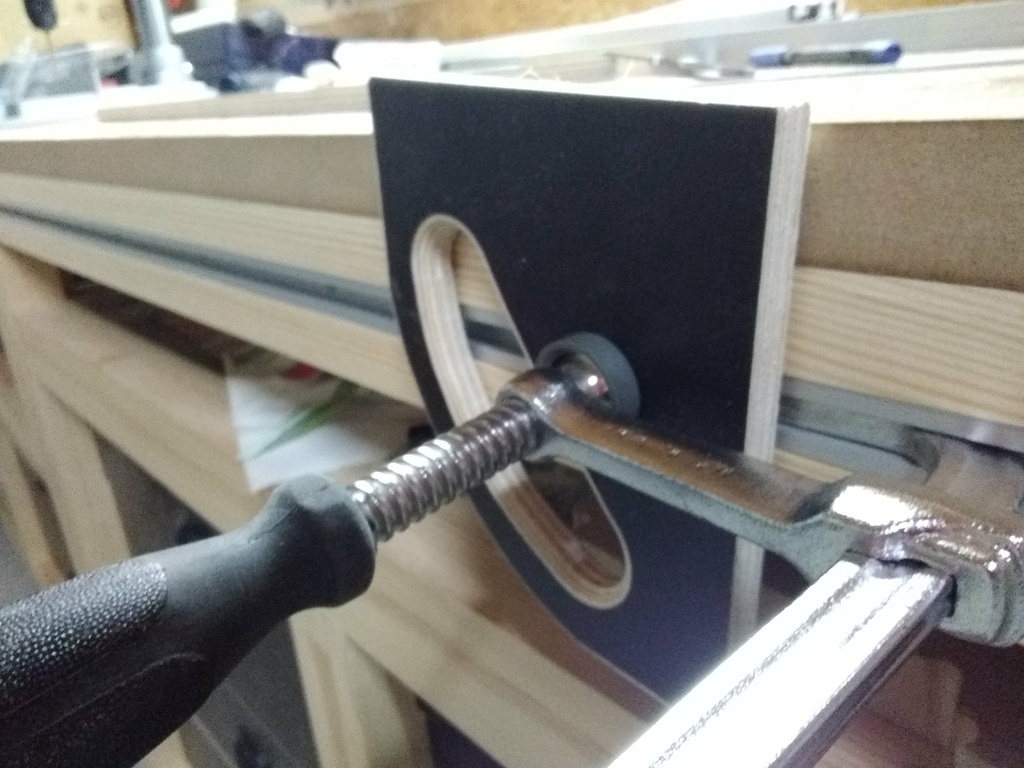

  • Pour le guide parallèle : un profilé alu bosch 45x45mm rainure 10mm + des patins plat ou patins double en POM pour que ça glisse

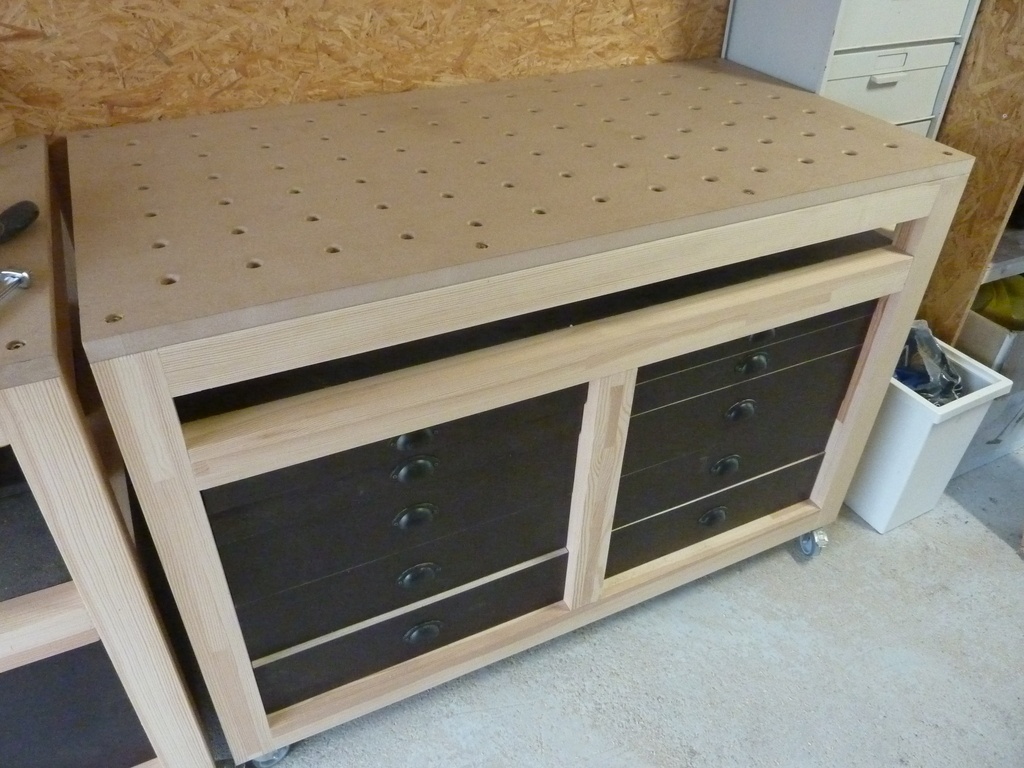

LE PLATEAU MFT

oui, parce que c'est quand même un peu pour ça qu'on est là, hein ?

  • j'ai percé avec un entraxe de 100mm (et pas 3 x 32mm) car ça ne correspondait pas aux dimensions du plateau
  • des trous de Ø20mm, enfin Ø20,3mm car la machine n'a pas de correcteur d'outils et après plusieurs essais : donc le nominal CAO est Ø20,3mm mais une fois usiné, une queue d'outils de 20mm rentre tout juste ...
  • lamages prévues pour vis M8 dans inserts filetés, vissées dans bois

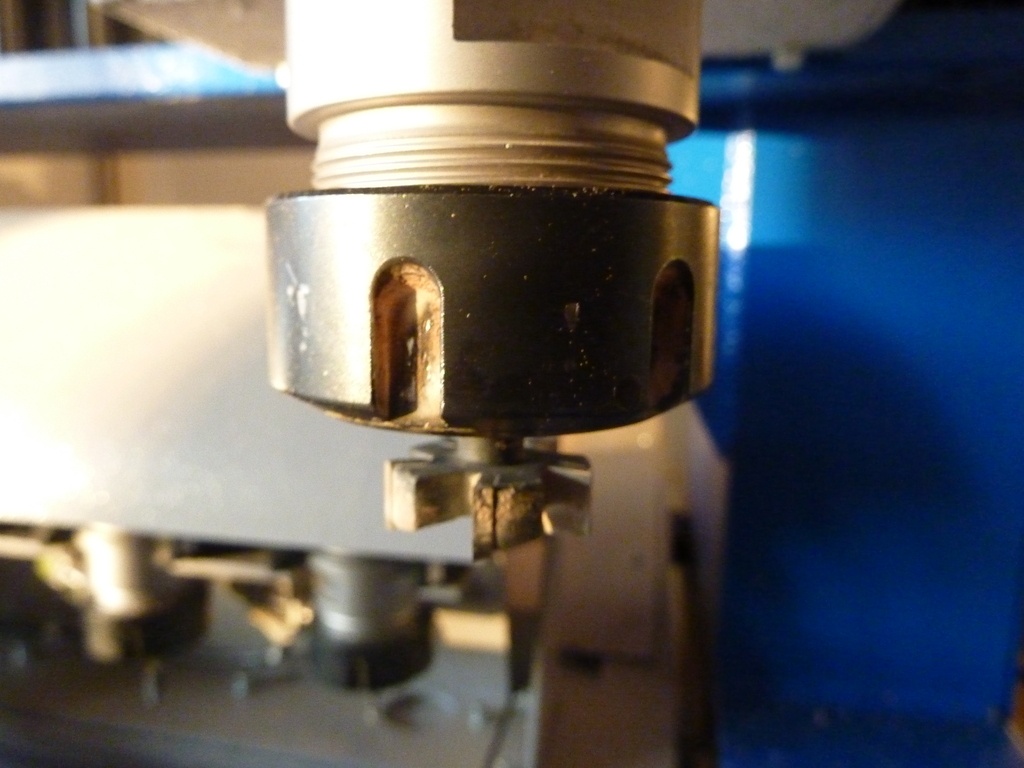

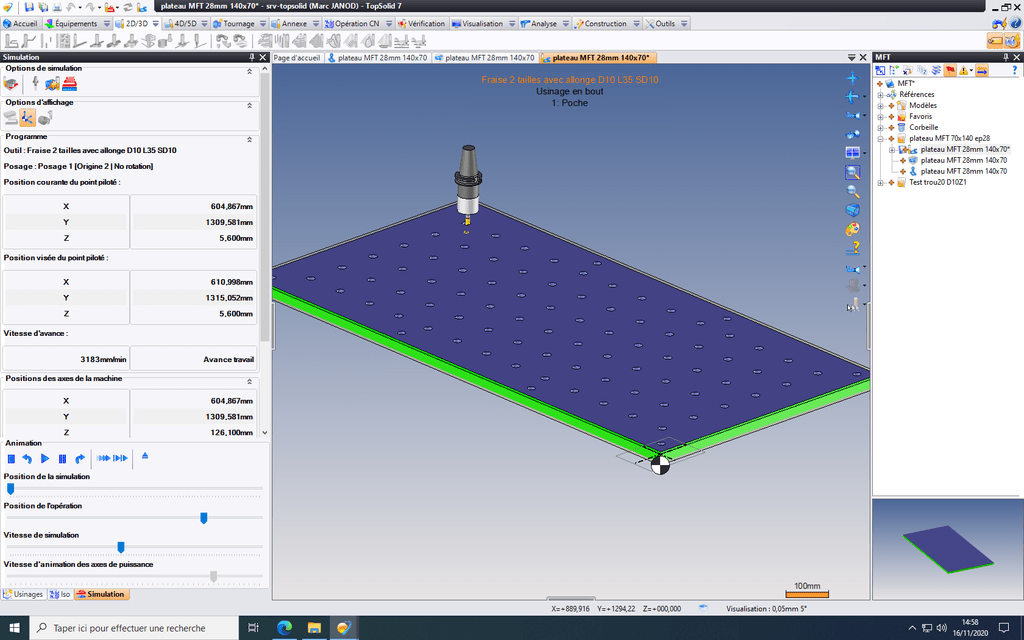

  • FAO faite sous TopSolid avec un seul outil Ø10mm Z=1 dent, hélice à gauche

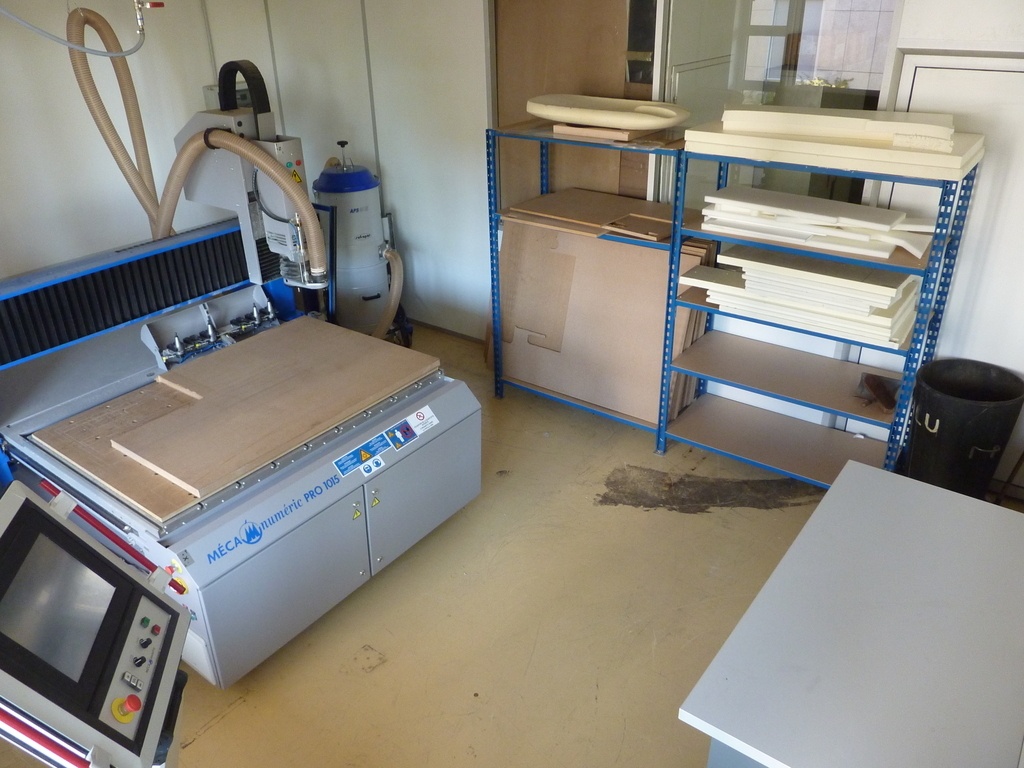

  • usinage sur une belle machine française, SVP, (mécanuméric) avec plateau à dépression

Merci à Xylolab pour ses réponses.
Merci à la communauté
Merci à Boris Beaulant pour ce bien beau site
VIVE LE CINEMA ! L'AIR DU BOIS !

Dernières mises à jour et améliorations ponctuelles
Rail T-track

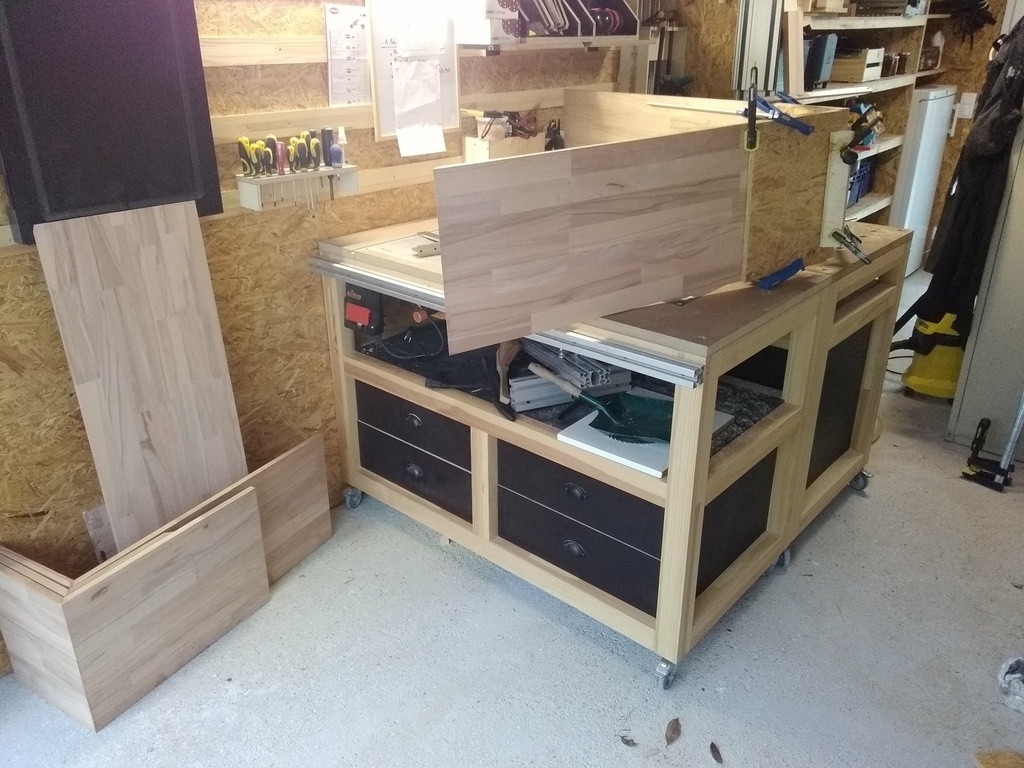

02/05/2021 : mise à jour de la table de sciage

02/05/2021 : mise à jour de la défonceuse sous table

c'était prévu depuis le départ : cette configuration 2 tables de 70x140 permet de se transformer par magie sous vos yeux ébahis en table de 140x140, et c'est utile ;-)

Mis à jour

1 retour d'expérience

Marc Janod
( Modifié )
Dimensions de travail

Comme mon plateau est une pâle copie de chez festool, autant pousser le vice +loin et y aller à fond.

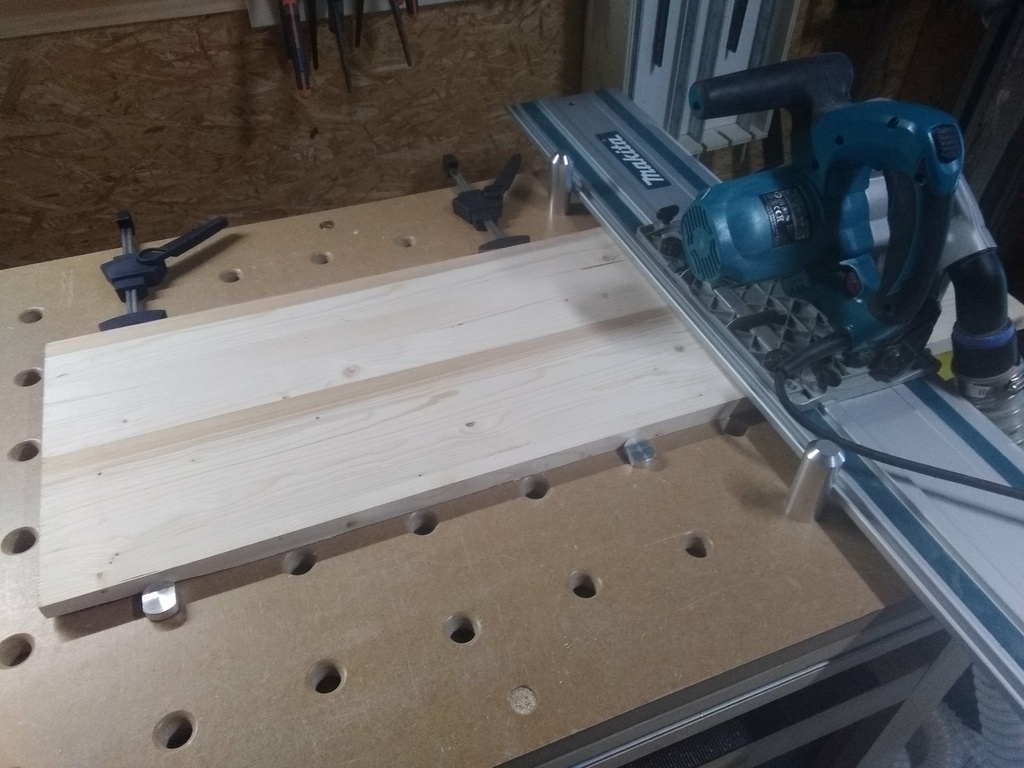

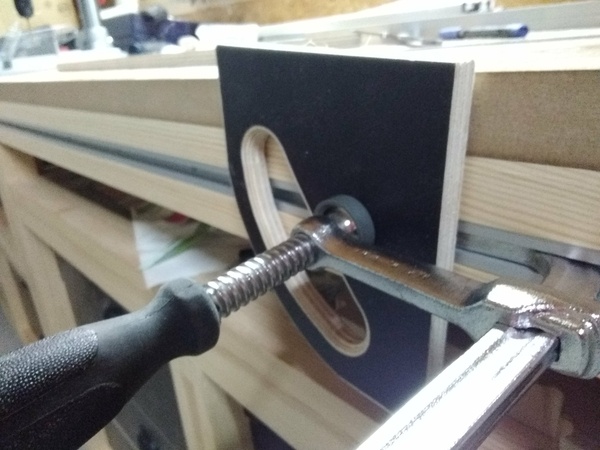

J'ai usiné des butées et acheter les fameux serre-joints (pas donné mais si pratique) et ça me permet de me passer de scie a format ;-)
les dimensions 700x1400 sont vraiment un minimum à mon sens (Festool 1157 x 773 mm). Guido Henn dans son livre les outils électroportatifs, propose un établi de 1400x800 (ou 2000x900) selon la place.
Plus c'est grand, plus c'est polyvalent, mais il faut avoir de la place : dans un monde parfait, j'aurais suivi les conseils de ce livre et fait un établi beaucoup + grand.

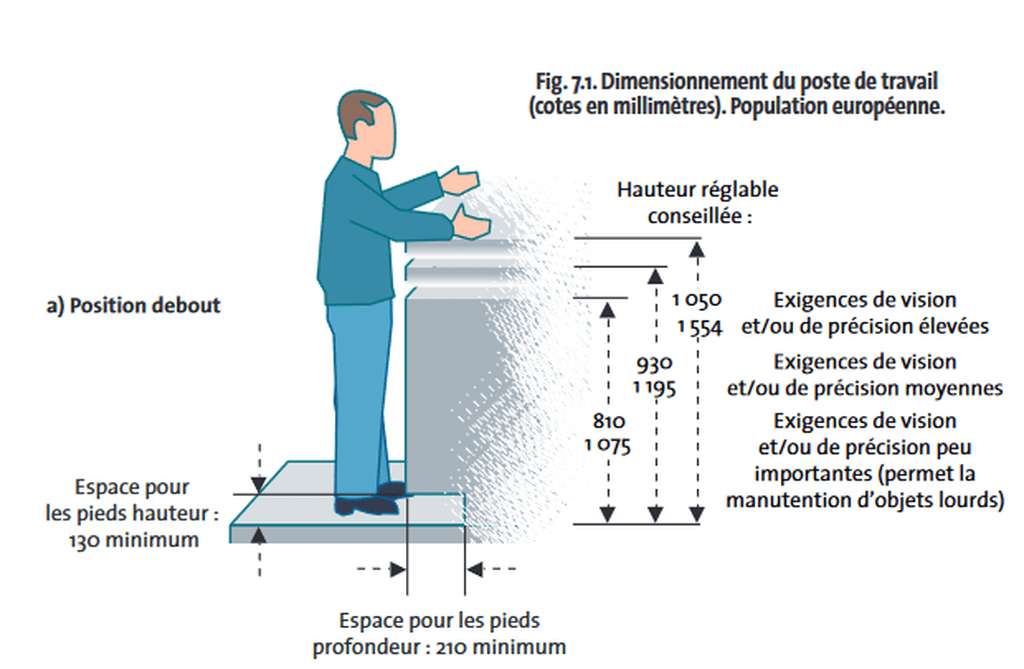

Pour la hauteur, si on suit la documentation INRS, ce ne sont que des préconisations et toujours liées à la taille standard des personnes. La hauteur de 1m me convient parfaitement à l'usage mais vraiment à adapter selon chacun.
