Le Bois d'Yv

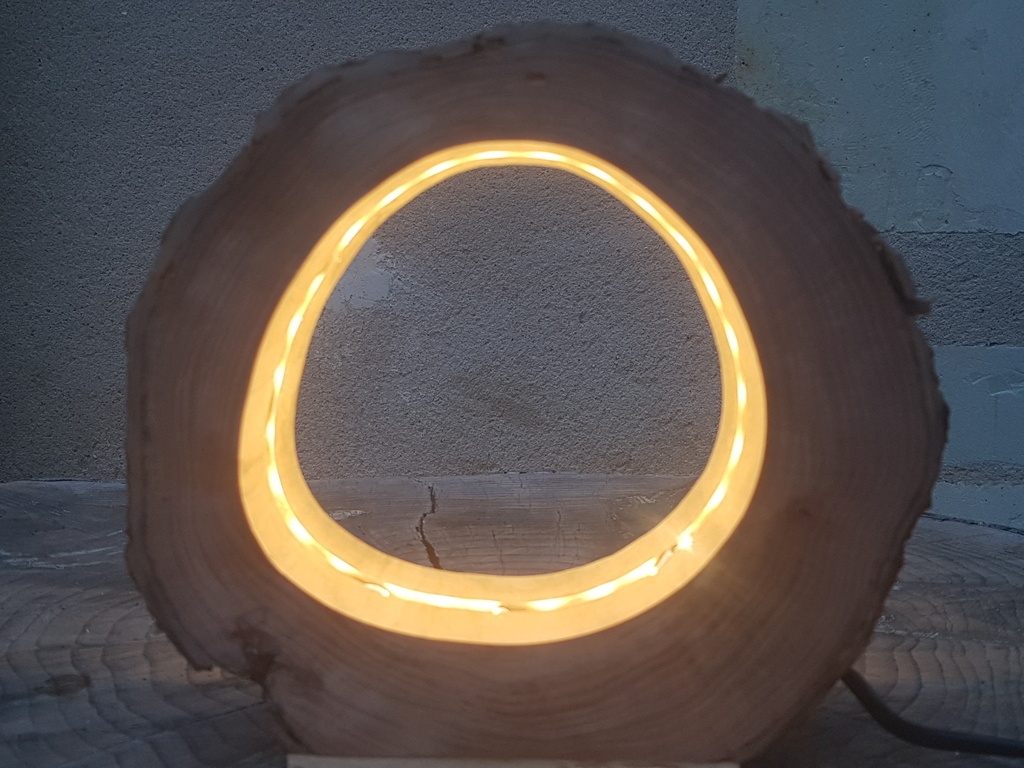

Lampe anneau

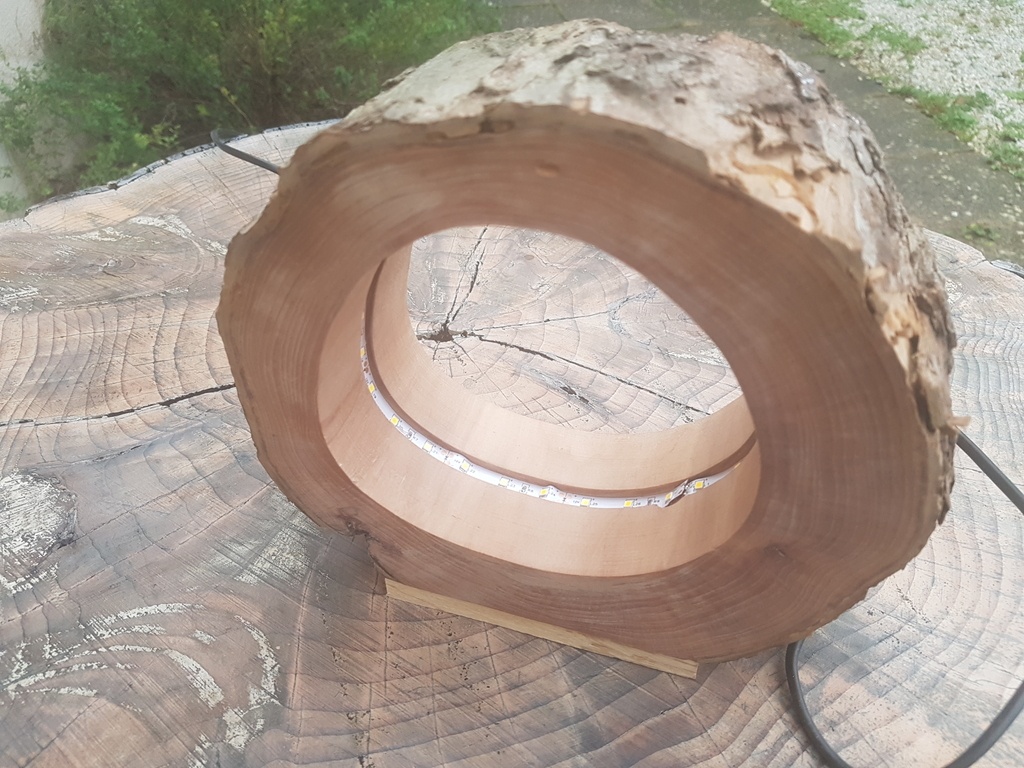

A partir d'une rondelle de chêne.
Forme intérieure suivant les cernes avec des fraises à copier.

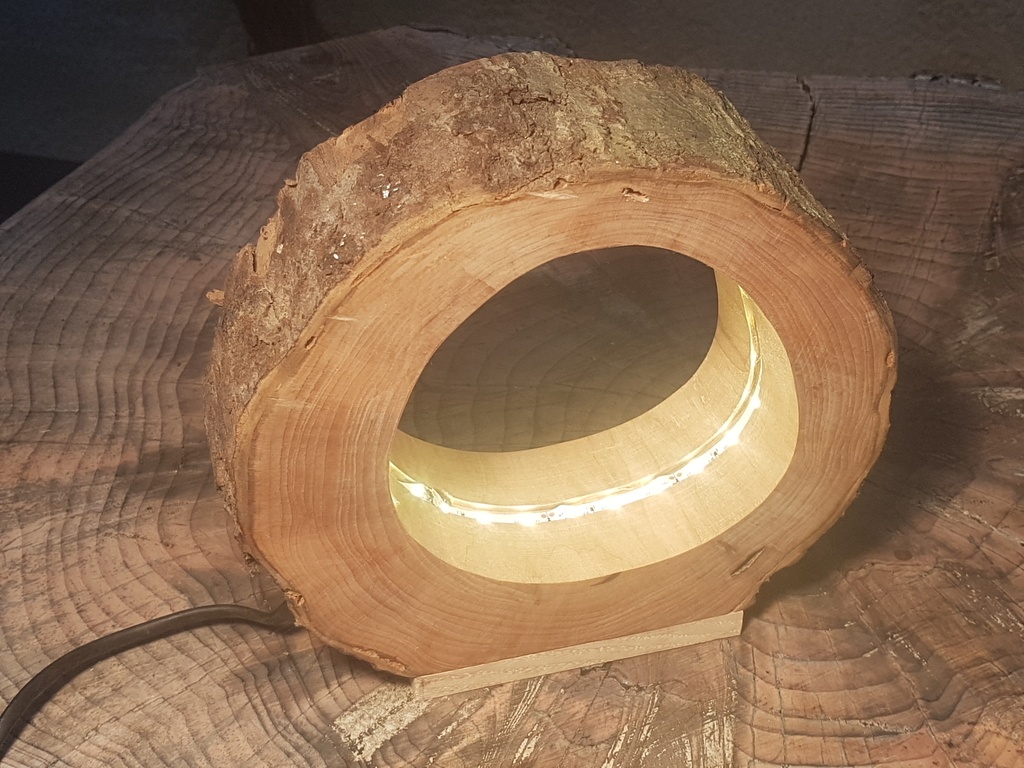

Emplacement du ruban de LED avec une fraise à rainer (merci etiennedesthuilliers !)
J'ai fait le choix d'un transfo intégré (pour éviter une prise-transfo en amont de l'interrupteur), ce qui m'a obligé à ajouter une plaque dessous faute de place.

Mis à jour

Publications associées


Discussions

Le Bois d'Yv  a publié la création "Lampe anneau".
il y a 3 ans
trente six seb

Sympa de voir la suite de la question.
Le résultat est conforme aux attentes ! 👍

artiste : Kamwei Fong
( Modifié )

Est-ce qu'il y aurait eu moyen de diffuser la lumière des LEDs, par exemple avec une bande de plastique translucide dans la rainure ?
Je sais que c'est pas évident, il faut de la distance et une bonne densité de LEDs...

Je suis en train de me casser la tête là-dessus pour une lampe aussi, c'est pour ça que je demande.

augea39

Bjr,
Faut poser la question aux gens de BY LED, ce sont les spécialistes du led.

augea39

Et j’aime beaucoup le design, très original.

Le Bois d'Yv

Ce n'est pas de moi ;(

Le Bois d'Yv

Il existe des supports alu avec couvercle plastique, mais pour une pose à plat.

Yougs
( Modifié )

Salut
Comme Trente six Seb, je trouve vraiment sympa de voir le projet fini après une discussion sous forme de question.
Par contre, est-ce que tu peux nous en dire un plus sur la méthode et la fraise utilisées stp ?

etiennedesthuilliers

bonjour
il y a des gens curieux après beaucoup de suggestions plus ou moins bizarre j 'ai réalisé l' outil adéquat demander la photo et le mode d emploi a l utilisateur
l 'outil est sous licence
bien amicalement le paresseux de service

Le Bois d'Yv

Pour évider, en suivant les cernes du bois :
J'ai dégrossi à la scie sauteuse puis affiné la forme avec une fraise à défoncer, à la volée avec une affleureuse, sur 5 mm de prof.
Ca m'a créé le gabarit.
Puis fraise à copier avec roulement côté défonceuse.
Comme elle ne descendait pas assez profond j'ai fait une passe depuis l'autre face avec une fraise à copier avec roulement à l'extrémité.
Finition au cylindre ponceur.

Pour la feuillure pour la bande de LED :
Je ne trouvais pas de fraise à roulement pouvant travailler si loin de la face de référence.
Etienne Deshuillier a eu la générosité de me fournir une fraise à rainer sur laquelle il a monté une bague de profondeur.

Yougs

Merci pour la réponse.

Je crois comprendre que la lampe est en fait plus petite que je ne le pensais, c’est pour ça que je ne comprenais pas.
