Cette création contient 1 retour d'expérience.

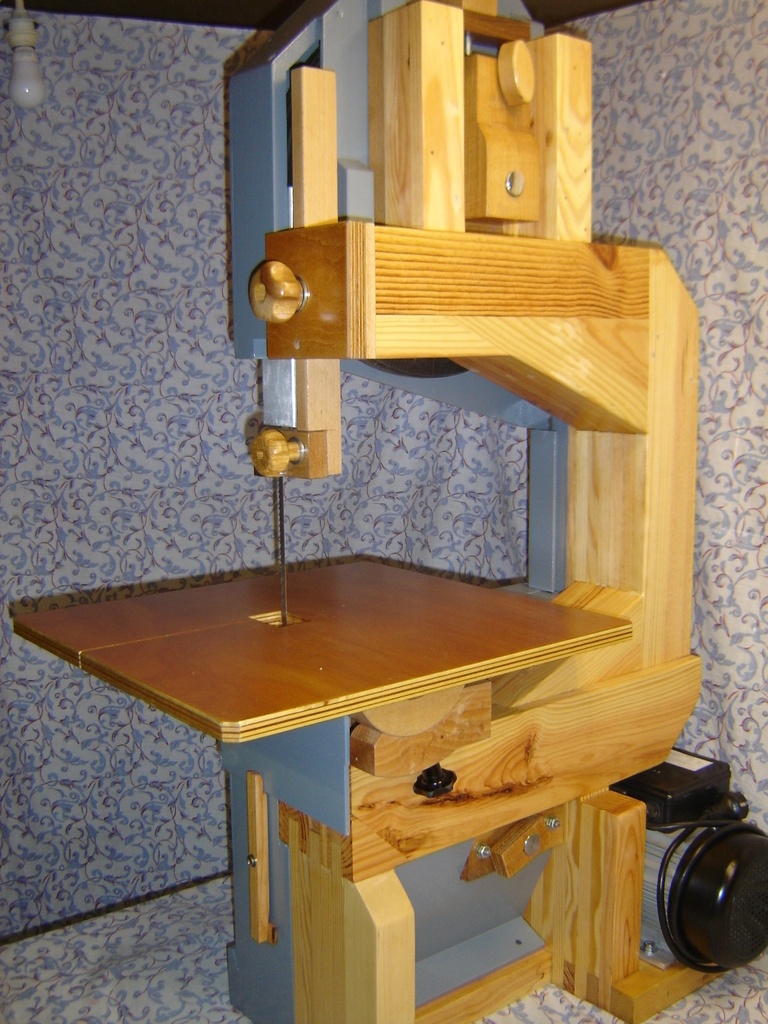

Ma première grosse réalisation: une scie a ruban que je viens de terminer avec les plans de Matthias Wandel

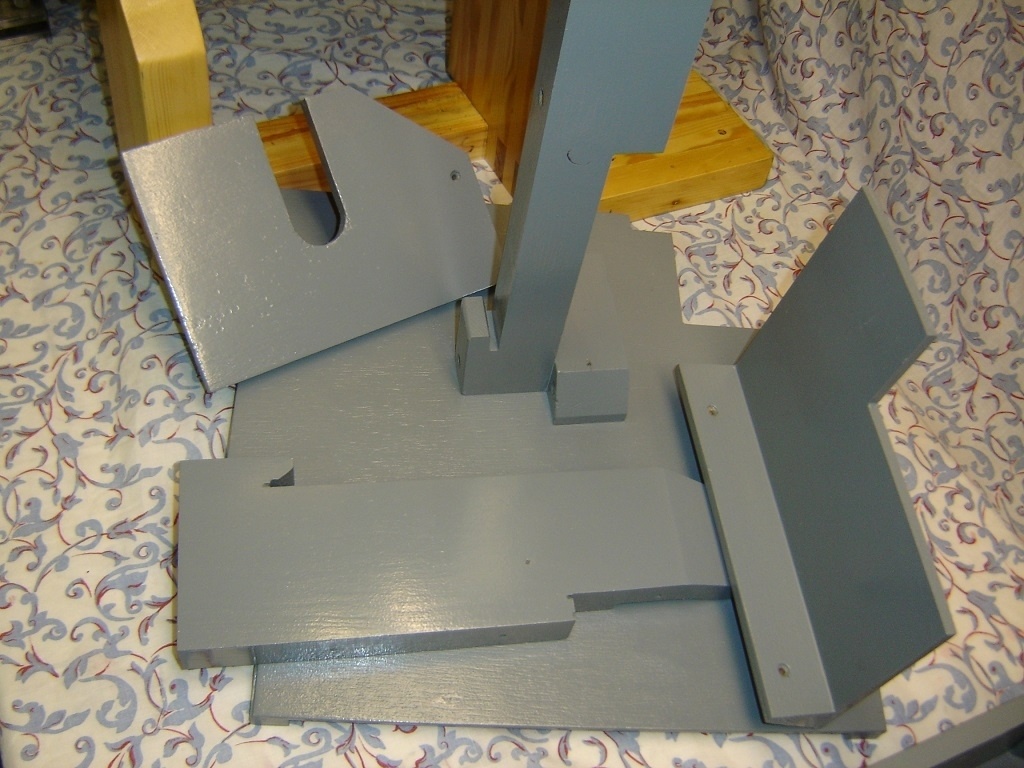

Pour fabriquer cette scie à ruban il m’aurait fallu une scie ruban pour découper les pièces de grosse épaisseur c'est ce qui ma causé le plus de problème
1 retour d'expérience

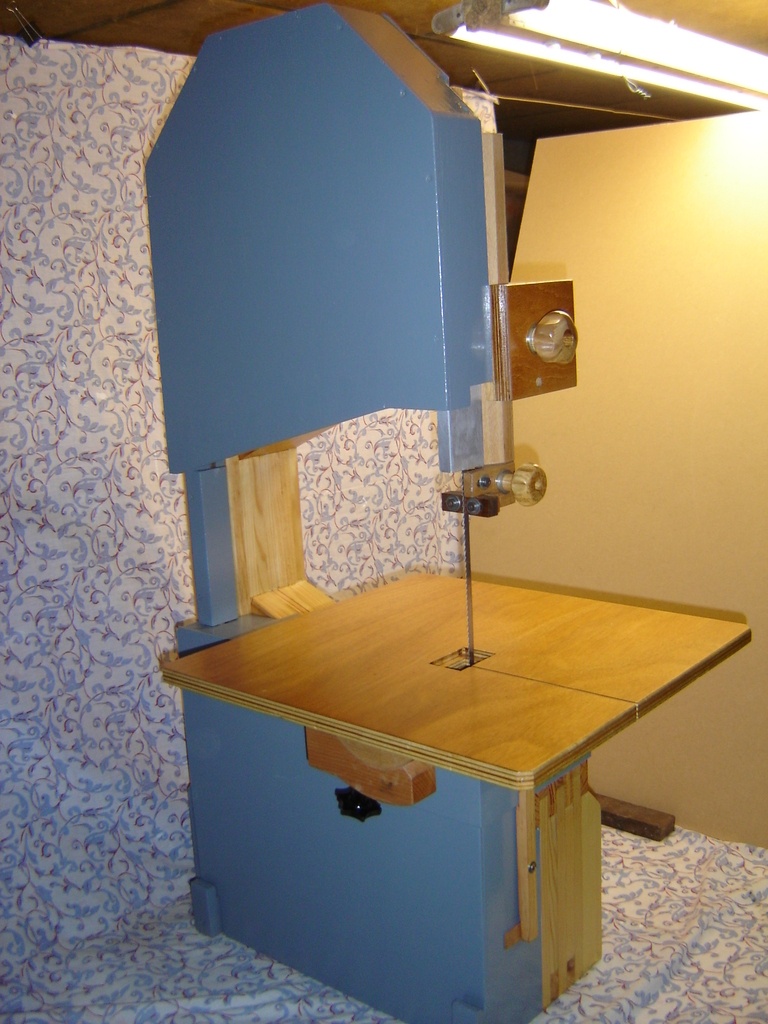

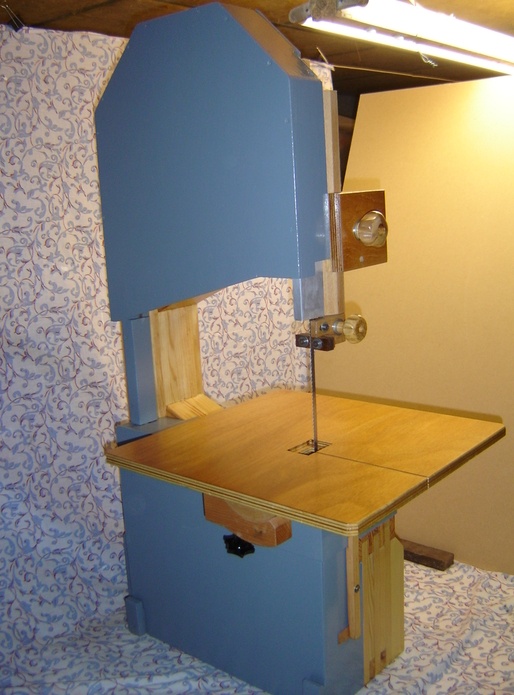

Une scie a ruban que je viens de terminer avec les plans de Matthias Wandel
J'ai un petit problème
Impossible de suivre un tracé droit sans mettre la planche en biais et idem avec un guide placé à gauche de la lame la pièce s'écarte du guide pourtant j'ai vérifié les différents points de parallélisme et d'equerrage et tout est OK. Je pencherais pour un mauvais affûtage ou avoyage de la lame ???
Si quelqu'un a une solution je suis preneur
Licence
Autres créations de
djack18
Voir aussi
Discussions
Impressionnant. As-tu le soucis de la lame qui dérive quand tu essaies de couper en poussant le bois bien droit ?
Quel moteur as-tu utilisé ?
Bjr Nairod oui effectivement j'ai ce problème pourtant j'ai vérifié les différents points de parallélisme et d'equerrage et tout est OK. Je pencherais pour un mauvais affûtage ou avoyage de la lame ???

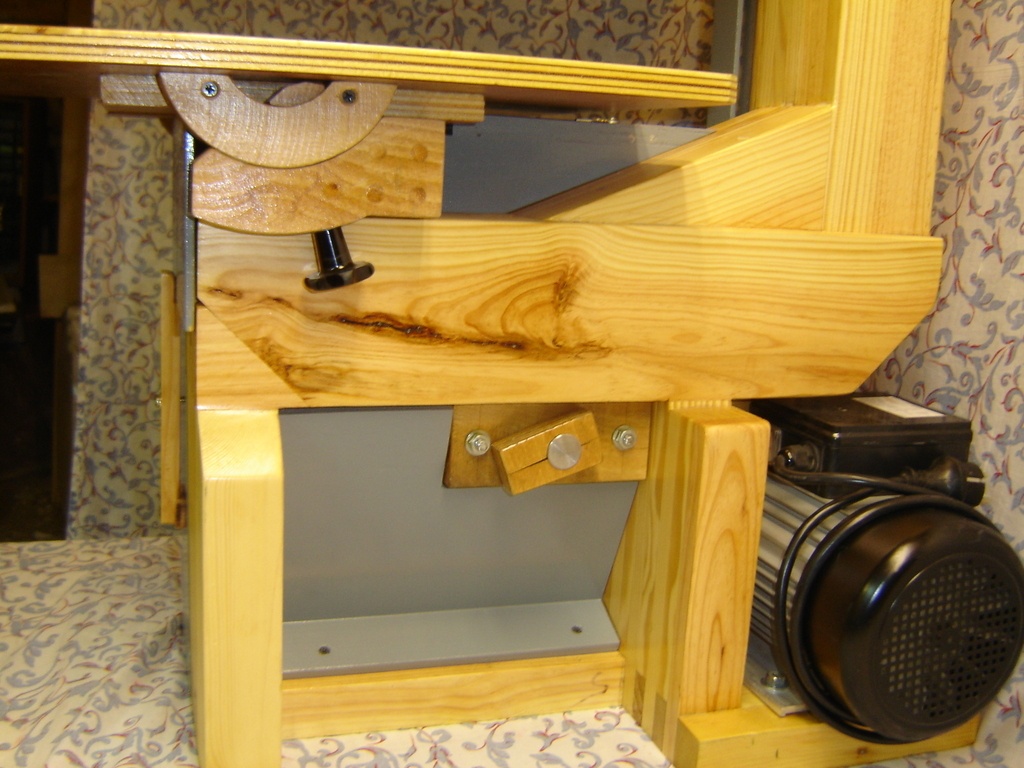

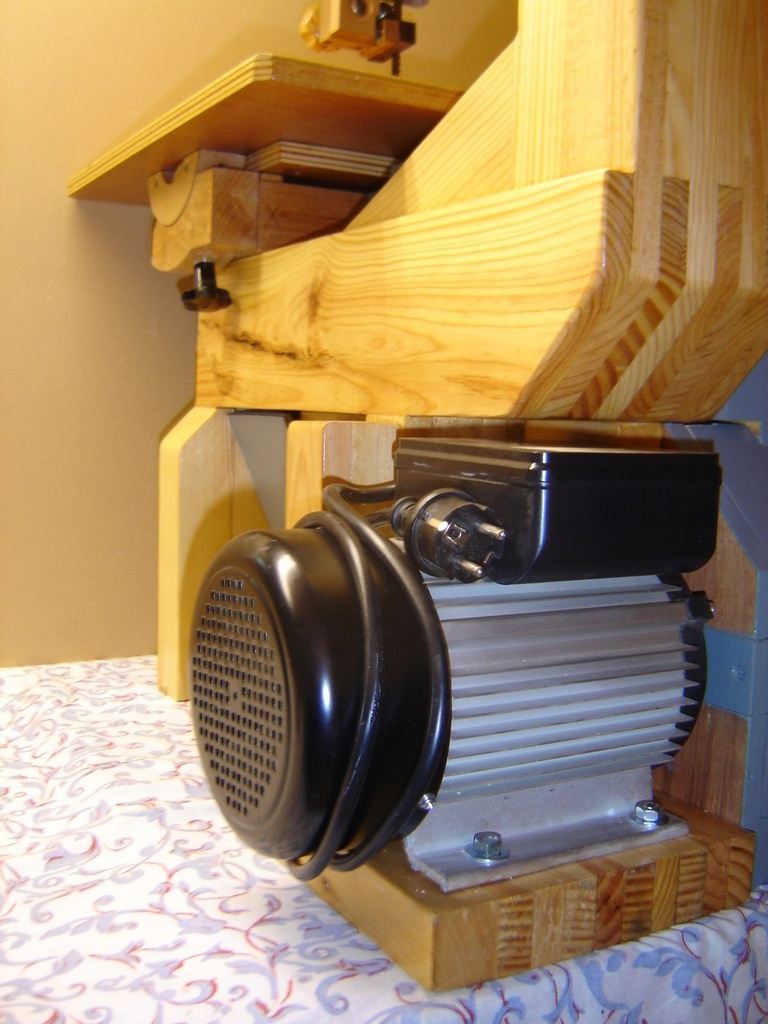

Pour le moteur c'est un 2 CV , un peu puissant mais je l'avais sous la main
Je ne vois que ça aussi...
Avec 2CV t'as plus qu'assez je pense !
Pour le problème de "l'angle de dérive" (comme tu décris dans ton retour d'expérience), j'ai le même soucis.
J'ai envoyé ma lame à l'affutage/avoyage, je verrai si ça aide.
Ton angle de dérive est important ? Moi c'est peut-être environ 10°.
J'aurais bien voulu pivoter la table pour compenser mais elle ne peut pas bouger.
Je crois que je vais devoir fabriquer un guide parallèle spécial qui peut pivoter pour accomoder cet "angle de dérive".
J'aimerais bien pouvoir refendre avec un guide...
Tiens-moi au courant de tes investigations !
Nairod Comme je n'arrête pas de le dire:
Lame bien avoyée,
Guides descendus juste au dessus de la pièce à découper,
Surtout ne pas pousser, aller doucement, laisser la lame "bouffer" le bois,
Une scie à ruban ne coupe pas naturellement droit comme une scie sous table,
Un guide parallèle sur une scie à ruban ne sert à rien. Ce qu'il faut, c'est savoir "piloter" le bout de bois à découper.
Oui c'est 10 ou 15°j'ai essayé de refendre mais pas brillantissime je dirais même catastrophique
donne moi les résultats avec ta lame affutée
C'est pour refendre sans avoir à tracer ni suivre un trait à chaque fois...
Je verrai si ça va mieux après l'avoyage.
djack18 Oui je te tiens au courant.
De toute manière, petite réflexion annexe : je me rends compte que ma scie à ruban n'est pas très puissante (550 W) et que je préfère refendre avec ma scie sous table car ça va bien plus vite. Les deux problèmes sont la moindre capacité en hauteur de coupe et la perte de matière plus élevée.
Mais toi avec 1.5 kW tu devrais pouvoir refendre comme dans du beurre !
djack18 J'ai toujours le même soucis avec une lame affutée.
Voici Matthias Wandel avec le même problème :
youtube.com/wa...h?v=iu3DQQjEmqI
(zapper à 1:35)
Il ajuste l'angle de son guide en fonction de l'angle de dérive.
Nairod oui comme je l'ai écrit plus bas, avec un réglet tu as la vraie direction de la lame, qui n'est pas forcément parallèle au bord de la table.
Pour la puissance du moteur c'est aussi une question de vitesse : mon moteur fait 880W, et entraîne la lame à 450m/min. Une faible vitesse te donne plus de couple, donc tu "stall" moins le moteur. J'arrive à couper du frêne vert sur 35cm de haut avec mon setup.
Nairod C'est ce que je fais aussi car pas trop de solution
Beaucoup de travail, bravo !

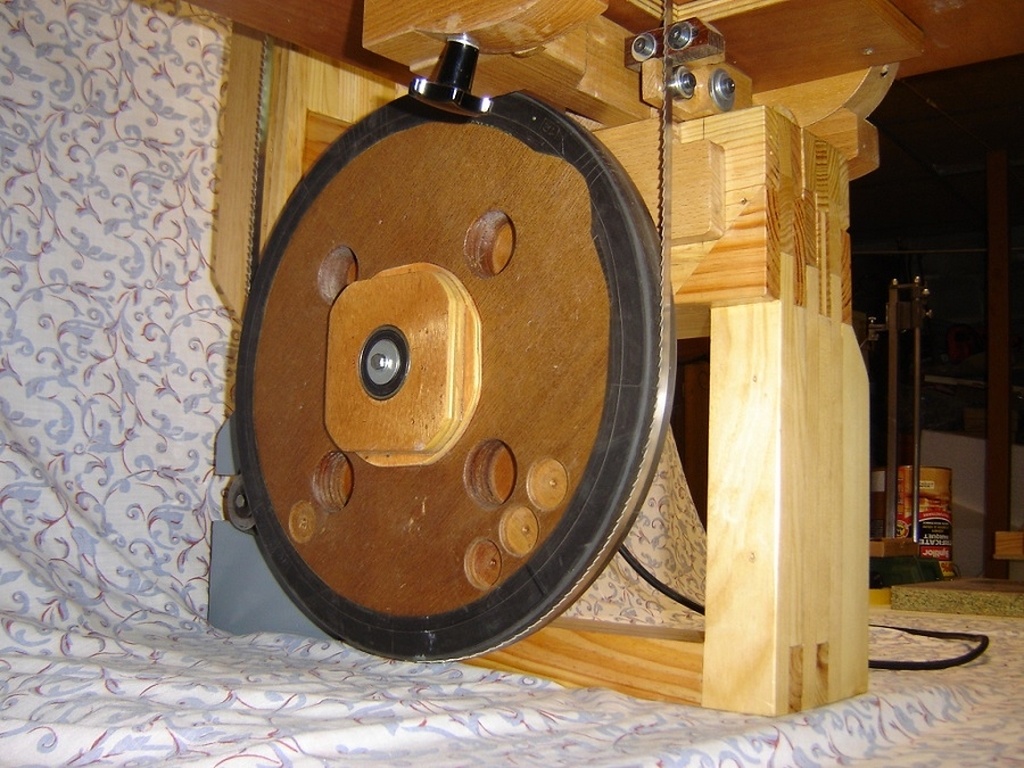

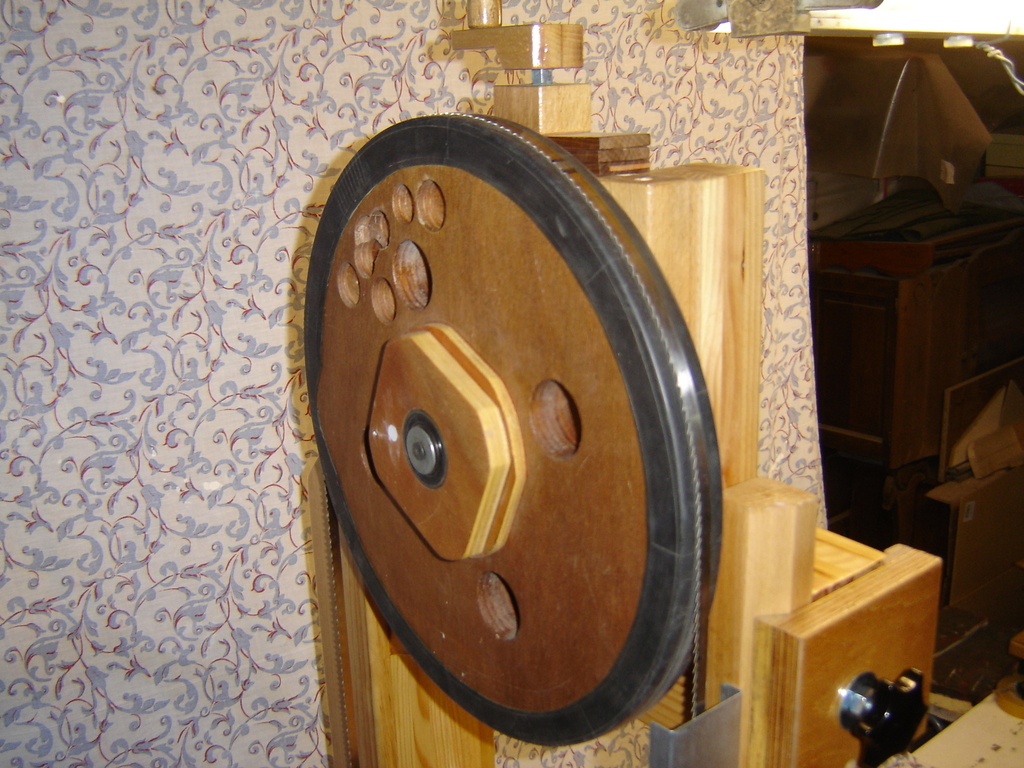

Je vois que tu as équilibré les volants, comment as-tu procédé ?
Bjr Jean 07 j'ai appliqué la méthode Wandel mais en plus précis le petit roulement que j'ai utilisé à le même diamètre ou presque que l'intérieur du gros roulement et je le pince entre deux cônes ce qui le centre parfaitement on pince l'axe dans l'étau et après la gravité fait le reste tu enleves un peu de matière à l'endroit le plus lourd jusqu'à ce que le volant ne bouge plus quelque soit la position que tu lui donne c'est un petit jeu de patience mais ça se fait
Je fais de l'aeromodelisme la pièce avec les cônes laiton dont je me suis servi est un equilbreur d'hélice et un petit roulement préalablement dégraissé pour limiter les frottement (voir photo)
S'agit-il de la version 16 ou 20 pouces?
16 pouces
djack18 ça te fait quelle hauteur de coupe maximum du coup ?
25 cm max.
Une belle réalisation, maintenant il faut un retour d’expérience pour savoir si elle fonctionne bien ou s’il y a des pb...
Bjr Olivier80
oui effectivement j'ai un petit problème quand je pousse une pièce pour suivre un tracé droit il faut mèttre la pièce en biais vers la gauche et avec un guide parallèle place à gauche de la lame la pièce se décolle du guide pourtant j'ai vérifié les différents points de parallélisme et d'equerrage et tout est OK. Je pencherais pour un mauvais affûtage ou avoyage de la lame ???
Si vous avez une solution je suis preneur
Bonsoir,
Belle machine. Félicitations pour ton travail. Tu disposes maintenant d'une scie à ruban qui te rendra de fier service.
Quelle est la Longueur de la lame ? Où les achètes tu ?
Les chambres à air sur tes volants sont elles collées ou juste posées comme çà ?
Bravo
Amicalement
Bonsoir Gilles je te remercie
longueur de lame 2680 mm achetée chez Outillage-online.fr

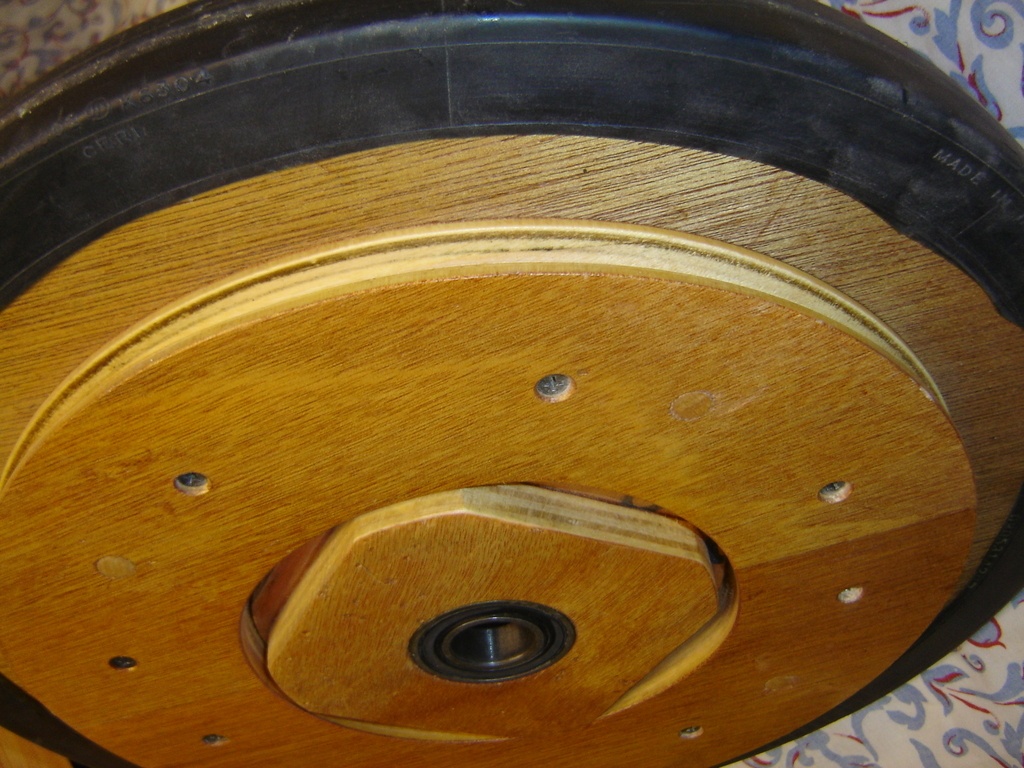

les chambres à air ne sont pas collées elles sont nettoyées au produit vaisselle pour enlever le talc et les éventuelles traces de gras et montées suffisamment tendu Jusqu’à maintenant elle n'ont jamais bougé
Amicalement
Yo también compré los planos a Matthias, Un día empezaré a construirla.
Excelente trabajo.
Si me permites una pregunta, de que potencia se necesita el motor para que funcione sin problemas?.
Saludos
Roque7
J'ai aussi acheté les plans à Matthias et un jour je commencerai à le construire.
Excelent travail.
Si vous me permettez une question, quelle puissance est nécessaire pour que le moteur fonctionne correctement?
Les salutations
Roque7
Bonjour j'ai utilisé un moteur de 2 CV car je l'avais sous la main mais 1 CV serait suffisant pour la scie en 16 pouces
Amicalement
Gracias
Merci.
Compré los planos de 20"
Creo que le pondré un motor de 1,5Hp.
Saludos
Roque7
J'ai acheté les avions 20"
Je pense que je vais y mettre un moteur de 1,5 CV.
Les salutations
Roque7
Je ne suis pas un connaisseur, mais selon moi, si tout est d'équerre, ça devrait provenir de la lame (mal affûtée) et peut-être sa tension également?
Pareil.. Je dirais avoyage ou affutage...
Tes volant sont bien coplanaire?
Oui les volants sont ok
Oui, essaye en premier de monter une lame bien affûtée et avoyée pour valider le reste.
Oui je vais suivre votre conseil
Superbe! Beau travail!
Pour le problème de la lame qui dévie:
Il faut une lame bien aiguisée et avoyée. Notre Maitre à tous, etiennedesthuilliers disait un jour qu'il change sa lame systématiquement avec 7 mn d'utilisation continue...

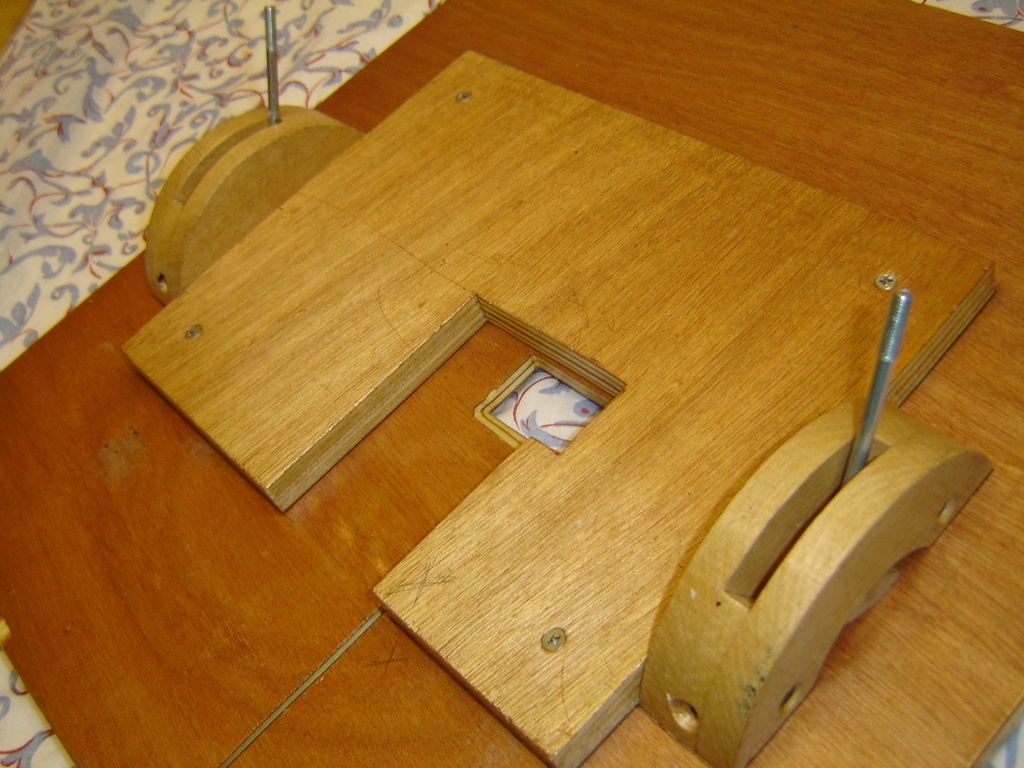

On ne voit pas bien, mais je suppose qu'il y a des guides (roulements) pour la lame, également au dessus (pas seulement en dessous). Il faut abaisser les guides le plus près possible de la pièce à découper.
Dans le trou du plateau où passe la lame, il faut une pièce de bois amovible, insérée juste dans le trou, avec un trait de scie pour laisser passer la lame (trait de scie un peu plus large que la lame, mais pas trop). Quand la lame, à l'usage, a trop élargi le trait de scie, il faut alors changer cette pièce amovible.
Et bien sur, une scie à ruban, ce n'est pas comme une scie sous table. C'est subtil, cela se maîtrise. Il ne faut pas pousser le bois trop fort. Il faut laisser la lame "manger" le bois, avancer tout doucement. Et il faut jouer de la "godille", c'est à dire guider la pièce à droite et à gauche, rectifier toute dérive immédiatement. Parfois, d'ailleurs, la pièce à couper se retrouve quasiment de biais. Et au final, sauf si on est un as de la scie à ruban, ce n'est jamais tout à fait parfaitement droit...
7mn!
Pour la faire refroidir ou pour la reprendre?
L'Ecorce du Sycomore pour l'aiguiser...
Kentaro La vache! il est vrai qu'on peut en faire des coupes en 7 min, dans mon cas je change la lame toutes les 700 heures
Aucun doute que ce soit utile mais je suis pas payé suffisamment à l'heure pour faire ça!

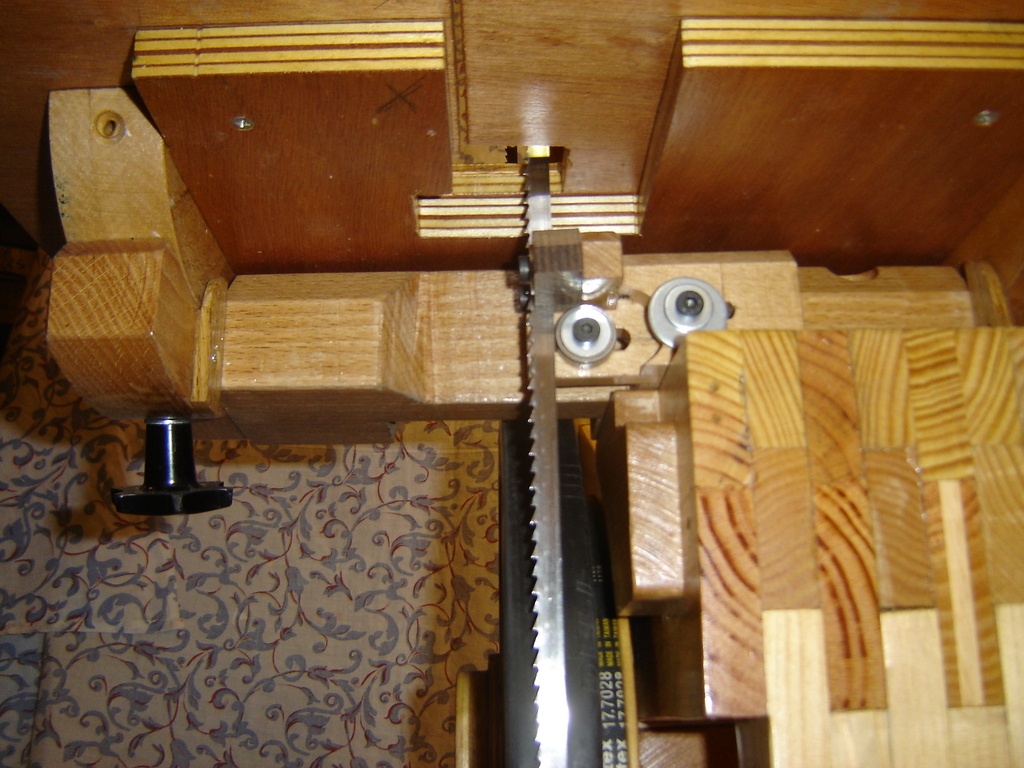

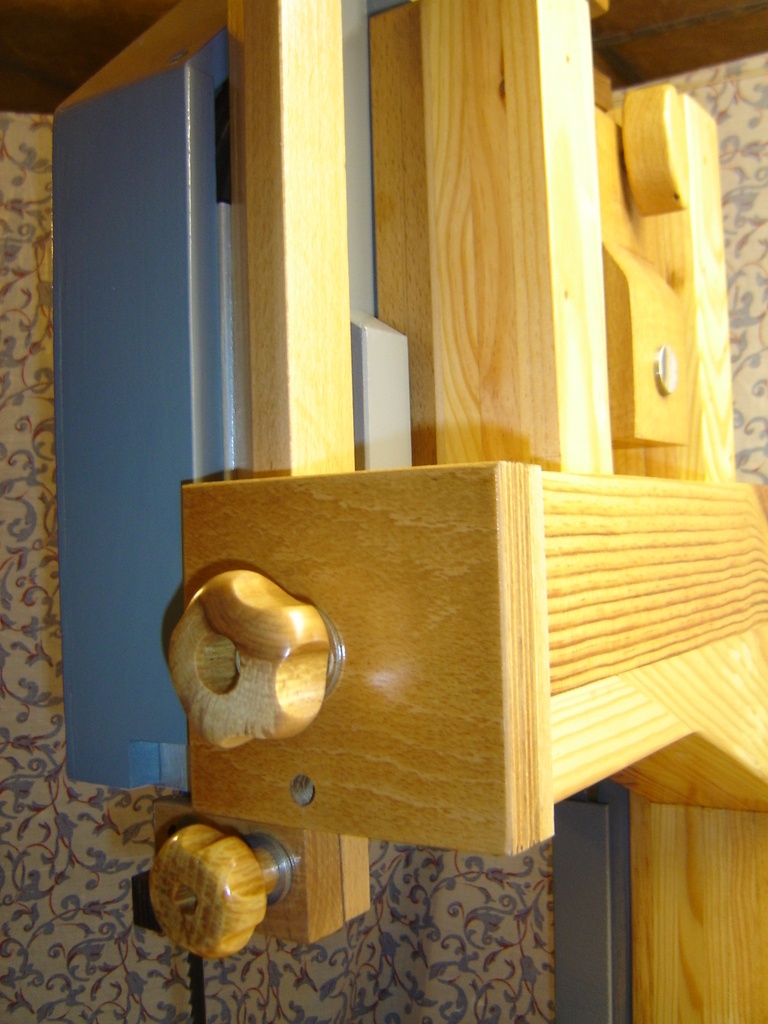

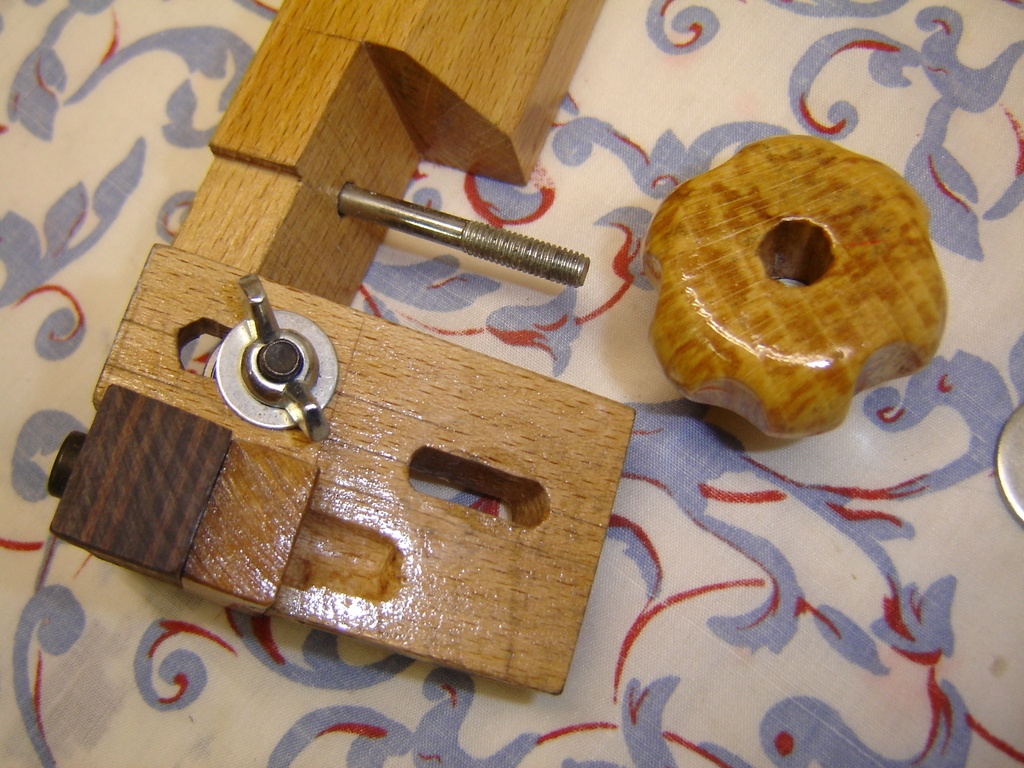

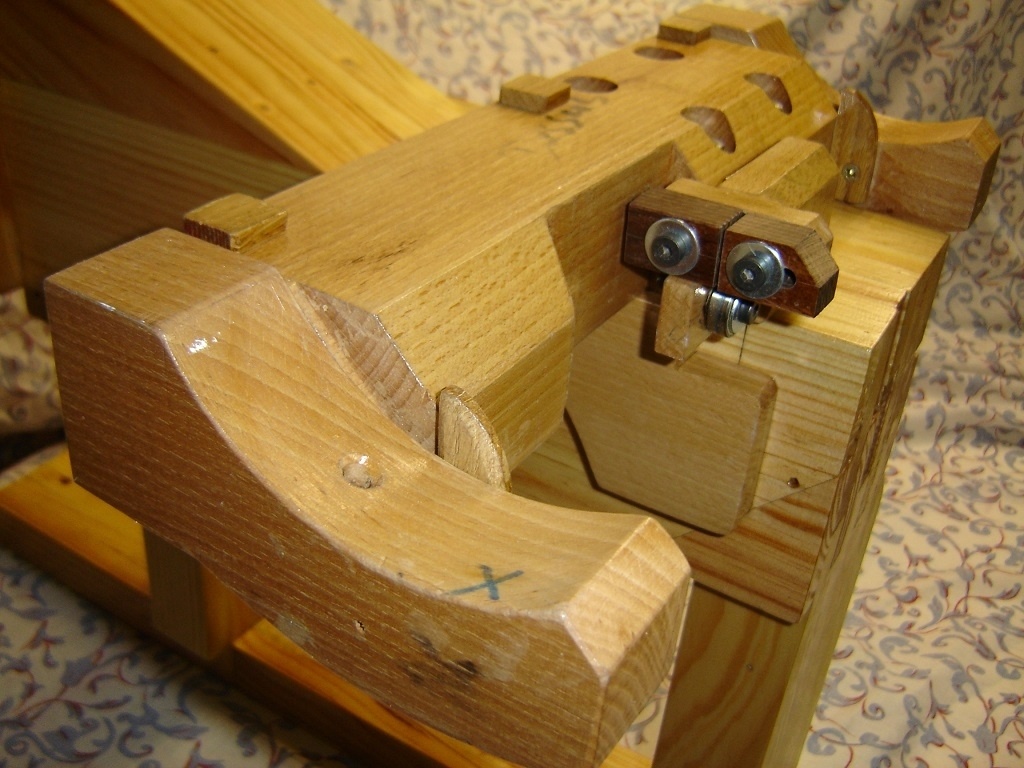

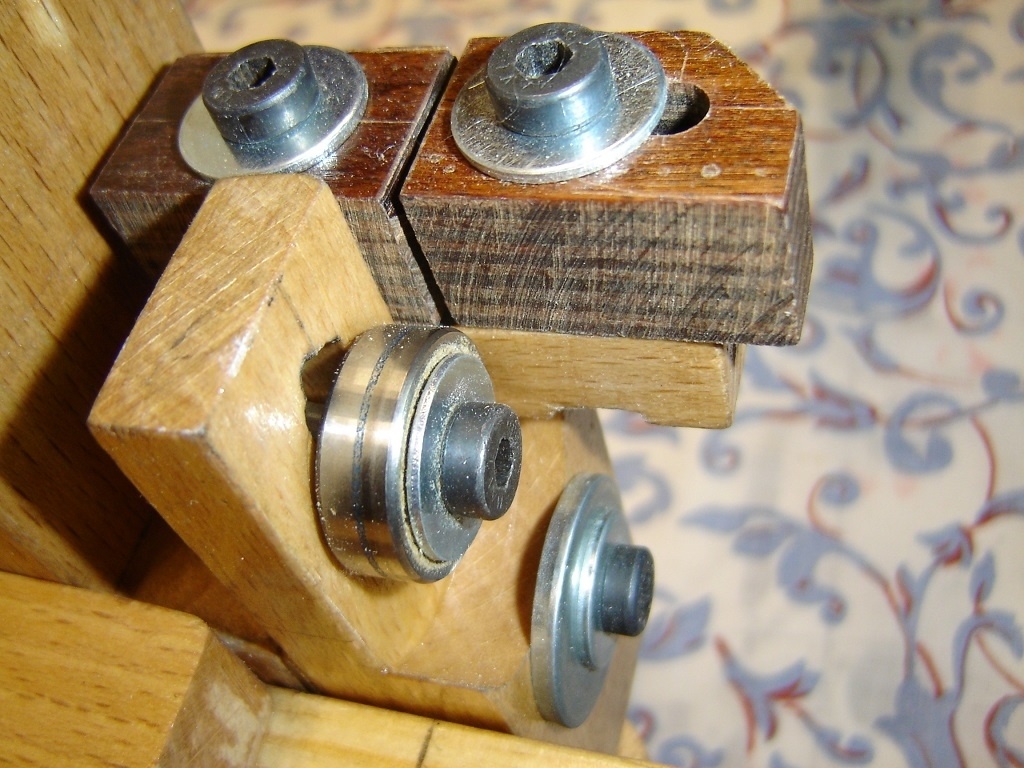

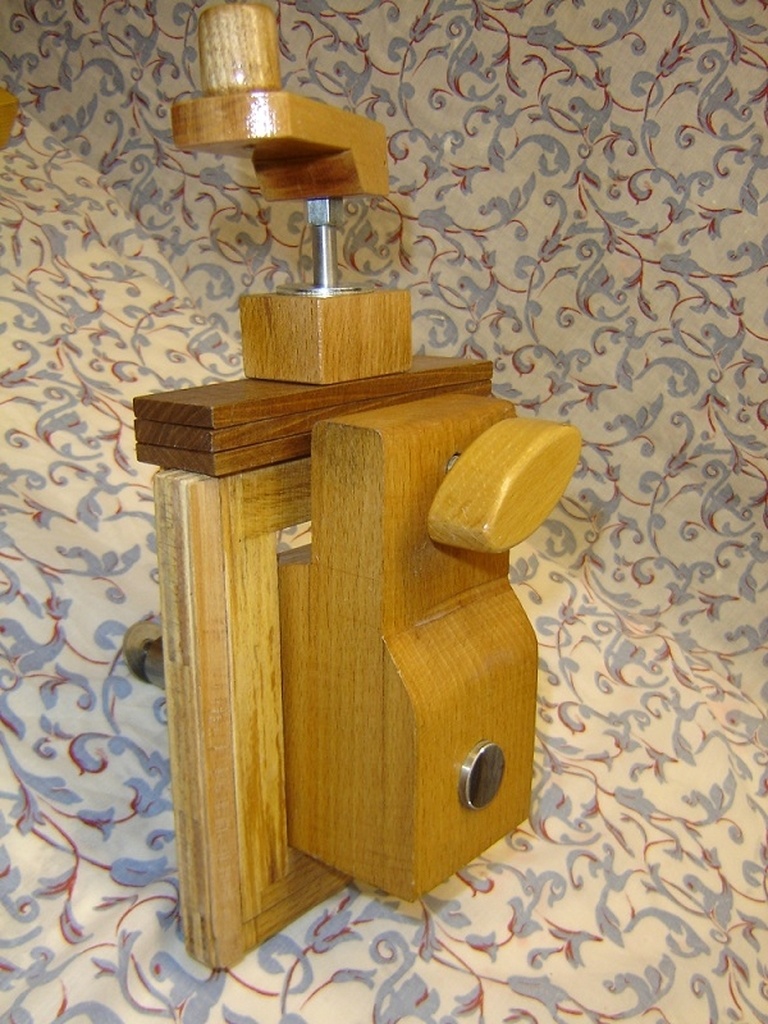

Bonsoir je pense qu'il va falloir agir sur la lame .Les guides de lame sup. et inf.sont fabriqués de la même façon les pièces marrons guide la lame en latéral et le roulement empêche la lame de reculer quand on pousse la pièce de bois (voir photo)
Quand a la petite pièce au centre de la table il est vrais que je ne la change pas souvent
Je suis un boiseu débutant je ne maitrise pas encore la bête
Imagino que lo has hecho, el lomo en el volante.
J'imagine que vous avez, la colonne vertébrale sur le volant.
Roque7
En las fotos no se aprecia, si hay lomo o no.
Sur les photos, ce n'est pas apprécié, qu'il y ait un dos ou non
la traduction n'est pas bonne je ne comprend pas ce que vous me demandez
la traduction n'est pas bonne je ne comprend pas ce que vous me demandez
Désolé !!!

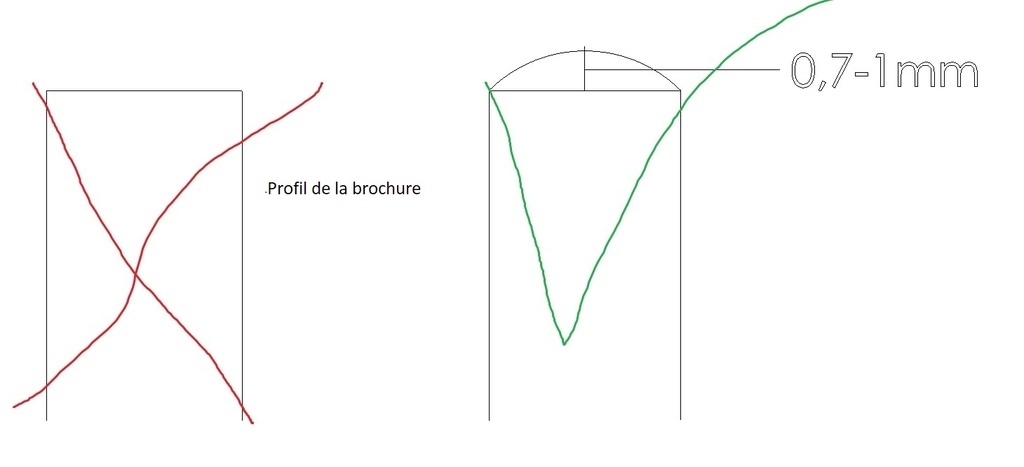

Esto, disculpe los dibujos.
Roque7
djack18 Je pense que Roque7 demande si tes volants sont bombés sur leur profil ?
Si
oui.
Il y a un autre paramètre pour la dérive c’est la position de la lame sur les volants. L’idéal est d’avoir juste les dents qui dépassent sur le côté du volant. Si ta lame a un angle d’appui sur le volant qui n’est pas parallèle à l’axe de coupe cela peut entraîner de la dérive. Bien sûr le nombre de TPI ainsi que la nature du bois et le sens des fibres influe aussi.
Il y a aussi un phénomène d'écrasement de l'avoyage sur la partie intérieure.
La lame à force n'est plus avoyé que d'un côté ; elle tire à gauche.
J'ai aussi construit cette scie. Je m'y suis malheureusement habitué...
Antoine Il faut positionner la lame sur les volants de manière à ce que les dents de la lame dépassent. De ce fait, les dents ne sont pas écrasées, et l'avoyage est conservé.
En tout cas, c'est que ce que m'avaient dit les "vieux"...
Eh oui, mais ce n'est pas le chemin qu'à suivi Wandel !
Son choix s'est porté sur la simplicité de fonctionnement des courroies plates et des poulies bombées qui rappellent toujours la courroie au centre de la bande de roulement.
La tendresse du bois et la rigidité chewing-gum du bâti imposent presque cette conception.
Si c'était à refaire aujourd'hui (8 ans plus tard !) Je construirait une SAR avec un bâti en acier, et des volants en acier !
De las instrucciuones que me envió Matthias:

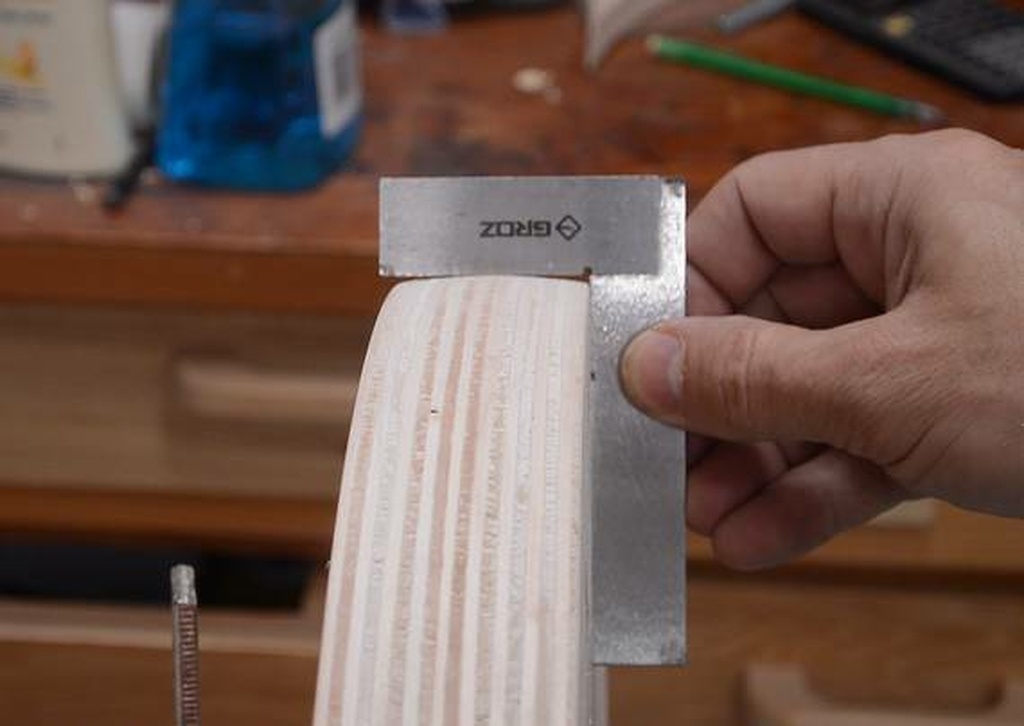

After getting it down to the right diameter, I turned a "crown" on the wheel. Basically, a peak in the middle of the wheel. A flat belt, or bandsaw blade has a natural tendency to want to climb to the highest spot on the wheels (yes, this is counterintuitive).
J'ai aussi construit une scie a ruban de Matthias Wandel :)
Je rejoins un peu la remarque d'Olivier80, même si tu as une machine avec des angles à 90° de partout tes roues sont toujours courbées! Une façon simple de connaître la direction de ta lame (qui n'est pas forcement la même que le bord de ta table) c'est d'utiliser une sorte de FAST : youtube.com/wa...h?v=h49c-Ckjr9w
Un aimant au neodymium et un réglet bien droit fait l'affaire ;)
j't'ai pris une photo : de droite à gauche la lame, l'aimant fixé sur le plat de la lame, un bout de spring steel, et enfin le guide parallèle.
PS : Ne pas oublier de retirer le réglet ET l'aimant avant de démarrer la scie...
Hace mucho tiempo, vi en una sierra de cinta, que el soporte era regulable.
No es igual que este, pero es una idea.
Il y a longtemps, j'ai vu sur une scie à ruban, que le support était réglable.
Ce n'est pas la même chose, mais c'est une idée.
cloud10.todoco...09/57244671.jpg
