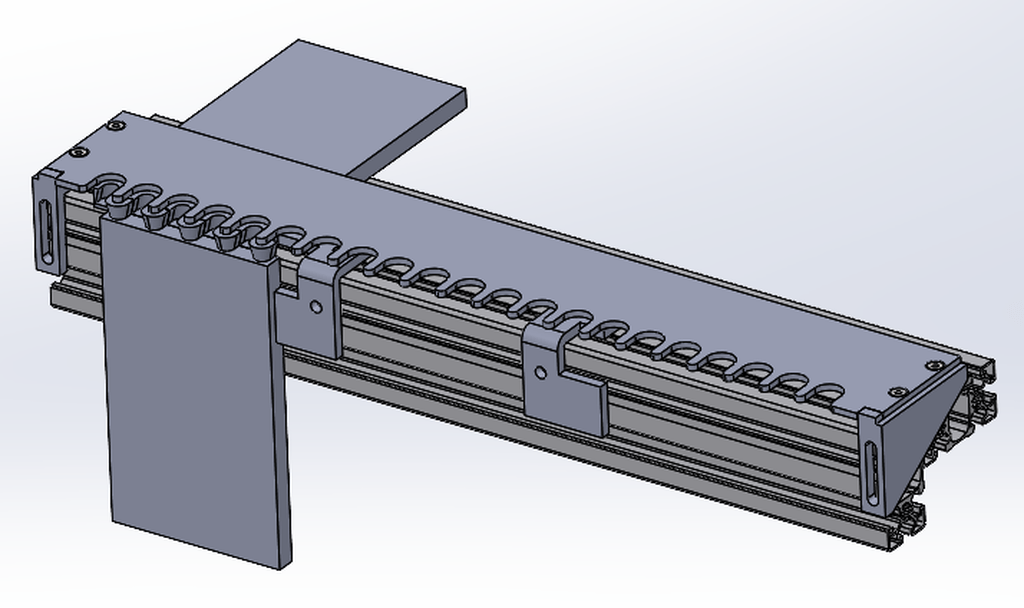

Gabarit queues d'arondes recouvertes (et autres queues possibles)


Bonjour à tous,

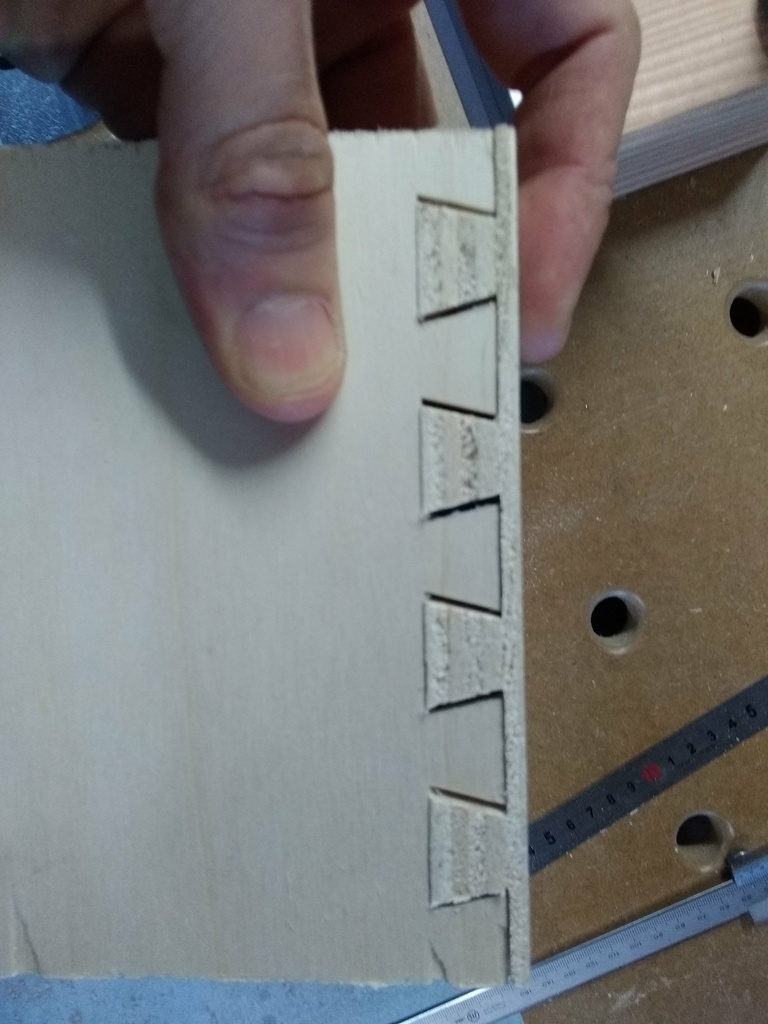

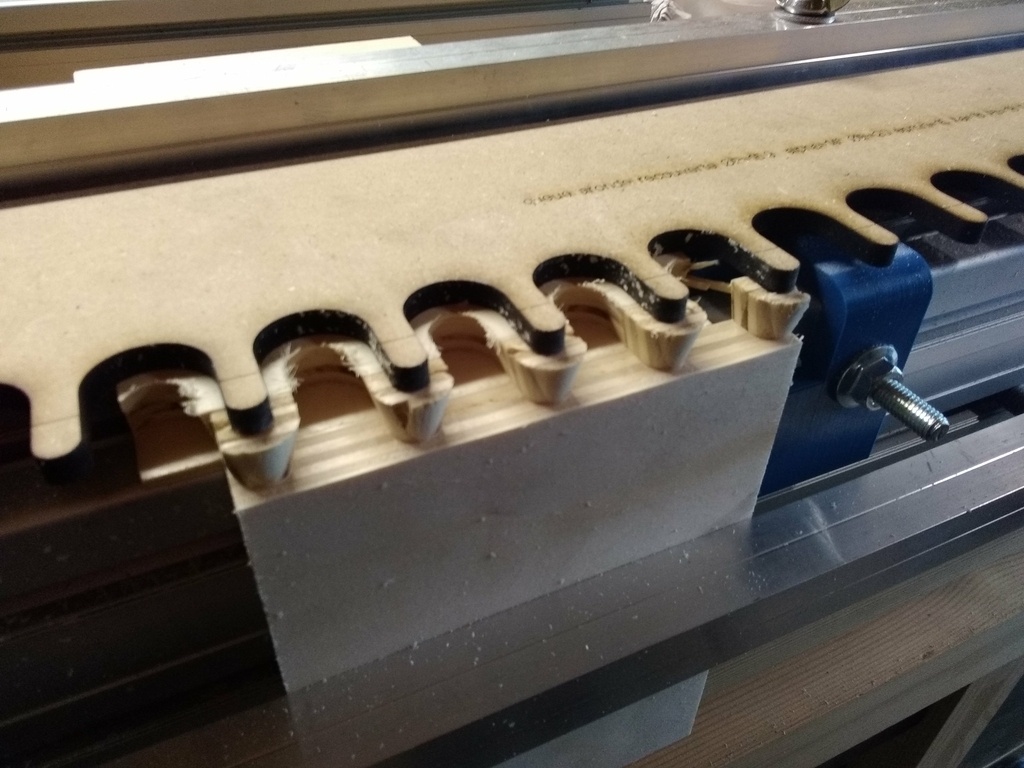

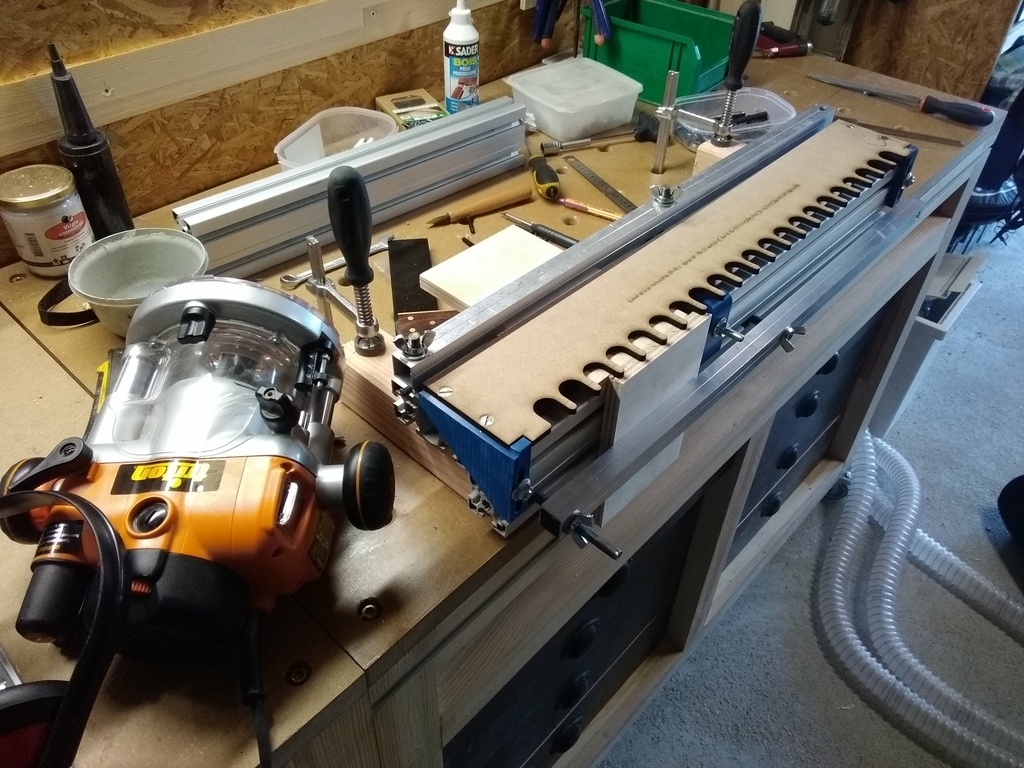

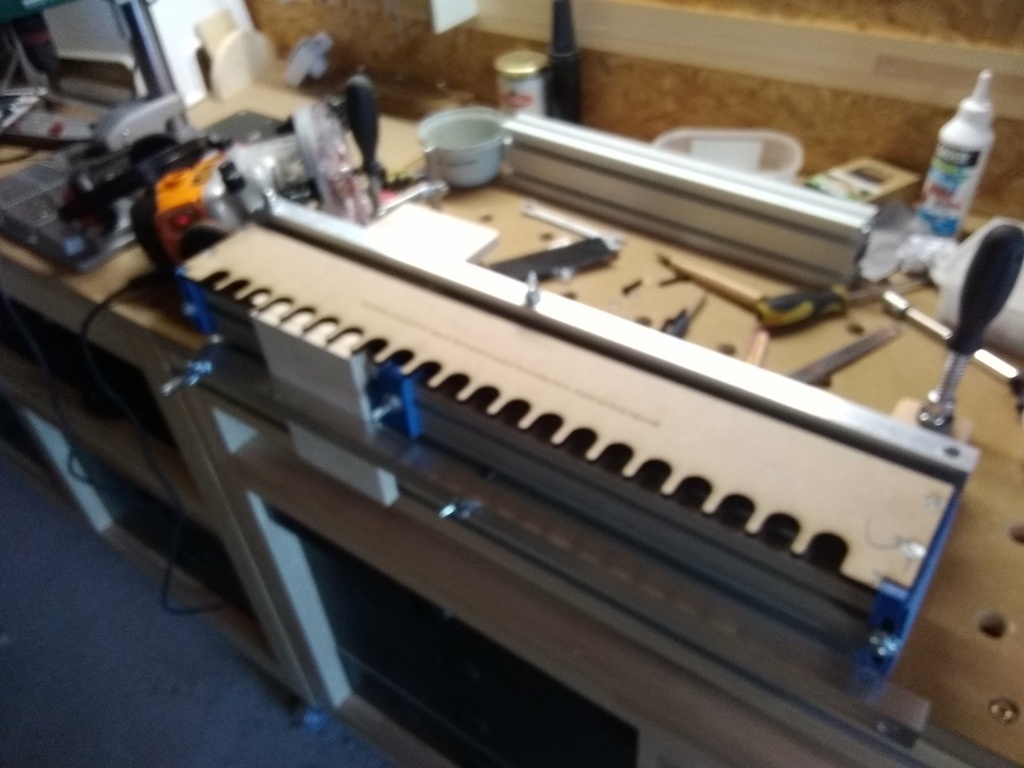

La suite de mes aventures sur la réalisation de queue d'arondes recouvertes avec cette conception (version 5) qui devient une réalisation qui MARCHE !! enfin !!

alors, certes ce n'est pas de la grande innovation, mais ça a le mérite de fonctionner, enfin fonctionner ... il reste un jeu de montage ENORME, et là je ne comprends pas. Mes calculs semblent bons avec mon fichier Excel, et vérifiés également avec le fichier de Xavier...
là il reste une mystère. bonne bague - bonne fraise - bon gabarit - bon peigne ... si quelqu'un à une piste ...

donc prochaine étape : découper un peigne en trichant sur les cotes pour que ça s'emboite sans jeu.

l'avantage de ce gabarit :

  • extrêmement simple à fabriquer (peu de pièces)
  • grande dimensions (planche jusqu'à 600mm)

bref, une satisfaction quand même de faire du copeau, que ça marche (presque)

à bientôt

Mis à jour

Discussions

Marc Janod  a publié la création "Gabarit queues d'arondes recouvertes (et autres queues possibles)".
il y a 10 mois
wil68
( Modifié )

Bonjour, peut-être une piste le réglage de profondeur ?

Marc Janod

oui effectivement, c'est une bonne option !
en même temps le calcul me donnait 12mm de profondeur, j'ai bien cela ...
mais tu as raison avant de redécouper un nouveau peigne, je peux jouer sur ce paramètre.
merci

L'Ecorce du Sycomore
( Modifié )

Tu as vérifié le diamètre précis de ta bague, des fois qu'elle soit usiné un peu juste?
Sinon tu peux prendre un diamètre d1mm plus grand pour la bague (ou plus petit pour la fraise..)

Marc Janod

oui, ce serait une bonne option. ma bague fait Ø20, mais je ne ne savais pas que des Ø21 existe ?

L'Ecorce du Sycomore

Marcj Pas sûr. Y a des marques avec plein de taille.
Par contre la fraise est peut etre trouvable un peu plus petite plus facilement.

Florian Cargoët
( Modifié )

Le diamètre réel de la fraise ?
Je me suis fait avoir avec une fraise de 10mm qui faisait plutôt 9,5mm.

Marc Janod

pour le coup, j'ai vérifié, ça n'a pas l'air d'être ce paramètre.
merci en tout cas

frederic77
( Modifié )

j'ai presque le meme souci avec un gabarit pourtant acheté tout fait (cmt). ils fournissent le peigne la bague la fraise et au final impossible d'assembler par manque de jeu moi par contre.

Marc Janod

j'ai bien fait de ne pas investir et d'inventer la mienne !

wil68
( Modifié )

Bonjour, je suis également possesseur du CMT, le réglage de la profondeur est l’élément essentiel à son fonctionnement, fraise queue d'aronde 9.5 , profondeur 9.5mm. Sur une queue recouverte, vous usinez la queue et contre-queue sur la même passe, la profondeur détermine la hauteur et la taille de l'assemblage.Diamètre de la fraise égal profondeur de passe.

frederic77

ok merci. je vais essayer demain.

nadamar58
( Modifié )

Bonjour, Le peigne étant découpé au laser, le trait de découpe du laser étant plus ou moins large (selon la puissance, la lentille, et l'assistance d'air pour le refroidissement dans certains cas, ...), les dimensions du peigne peut varier entre la découpe et la théorie de quelques centièmes à quelques dixièmes de mm !!!

Marc Janod
( Modifié )

mesuré et vérifié au pied à coulisse mitutoyo : 0.1mm d'écart, donc ça n'aide pas c'est sûr.

Xavier
( Modifié )

Je pense que le problème vient de la profondeur d'usinage, qui je l'avoue n'est pas facile à régler car parfois ça joue sur quelques dixièmes de MM.

Marc Janod

oui d'où la cale étalon chez leigh pour le RTJ400.
je vais retenter ça.
merci

David Marmilloud
( Modifié )

Vérifie aussi l'épaisseur du peigne en MDF. Ca semble improbable mais j'ai déjà eu le problème.

Marc Janod

Salut David.
j'ai pas eut le temps de re tester depuis dimanche. mais effectivement le paramètre hauteur doit jouer. on va tâtonner ;-)
