Toutenbois

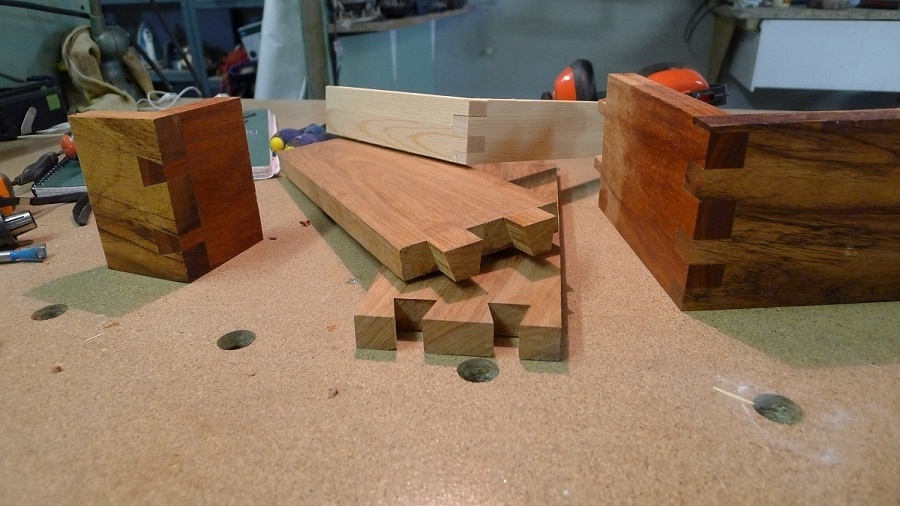

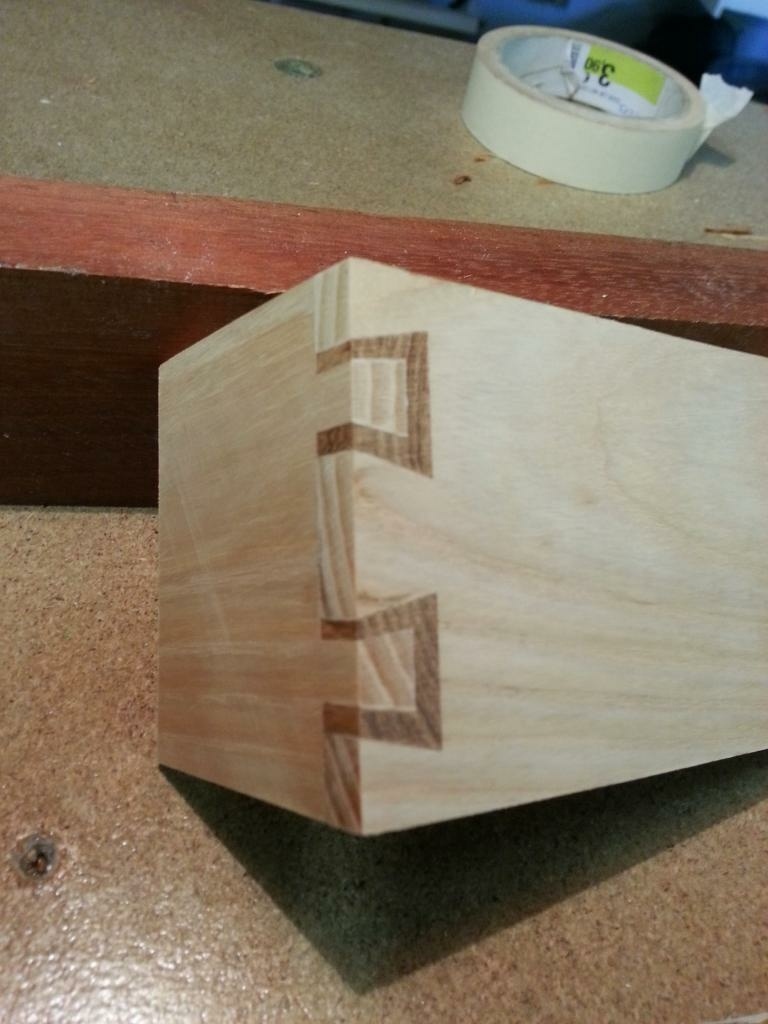

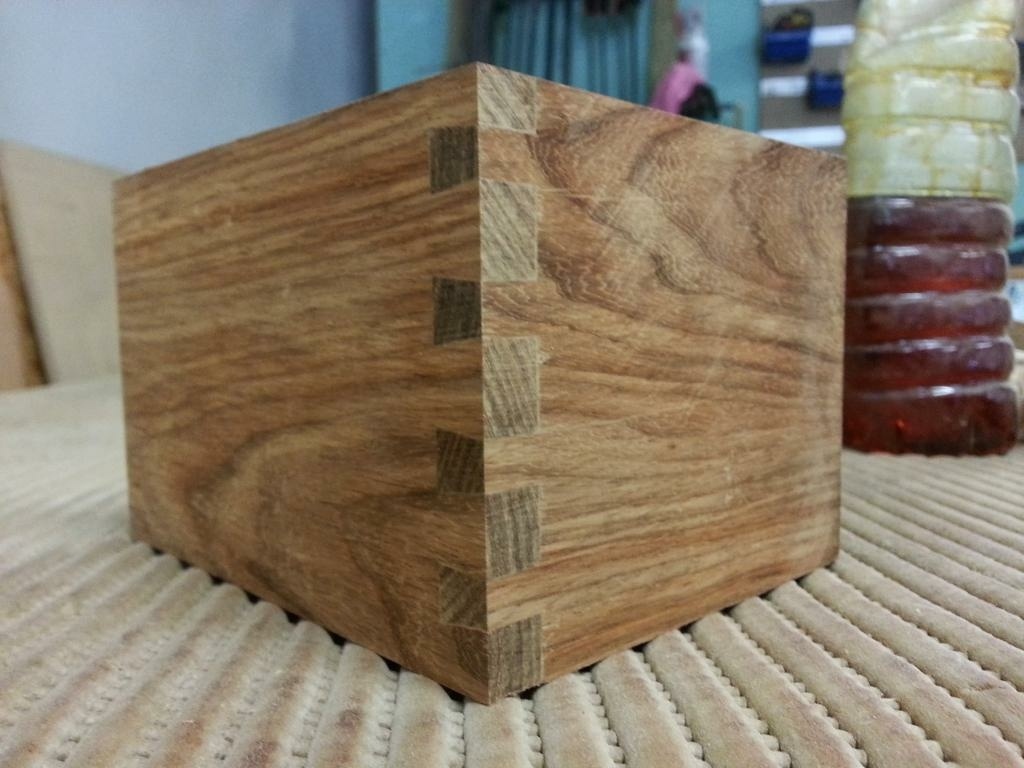

Gabarit pour queues d'aronde et queues droites

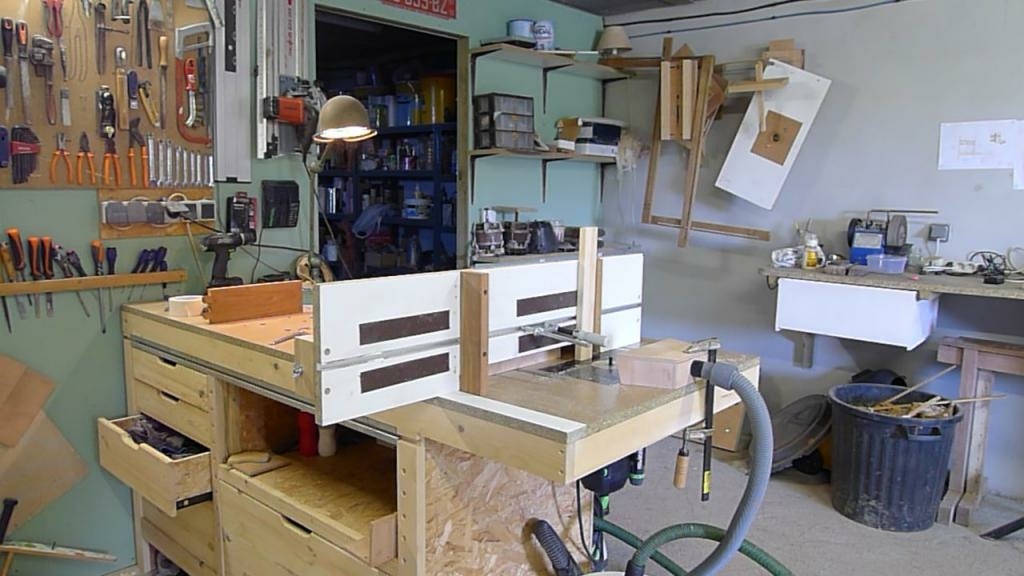

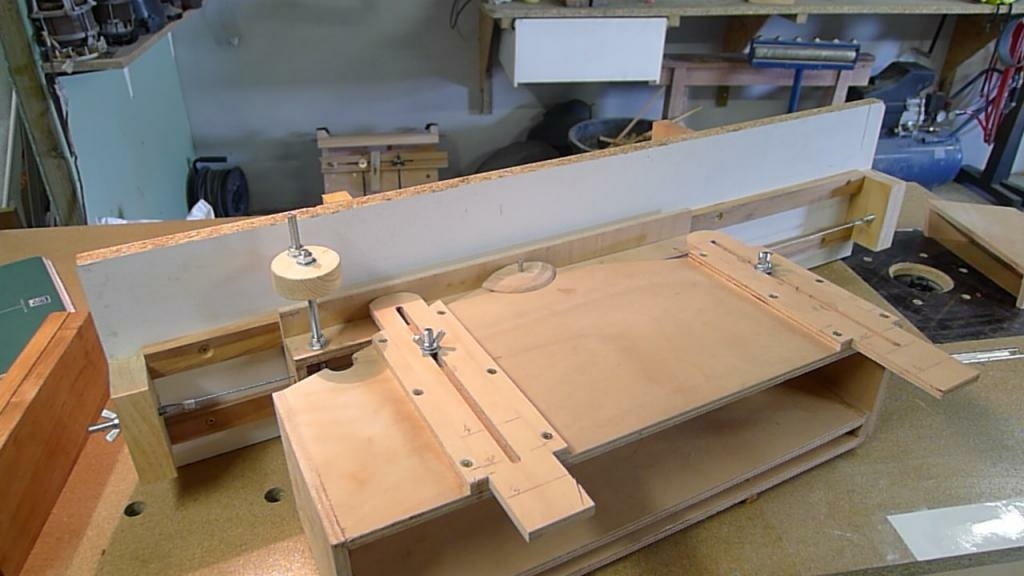

je vous présente mon nouveau gabarit pour réaliser des queues droites et des queue d'aronde. J'utilise ma défonceuse monté sous table et je reprend l'idée de base du woodRat avec une image de la fraise pour savoir à quel endroit je vais usiner.
Le plan est en préparation, je ne manquerai pas de le mettre ici

Dans la vidéo ci dessous je vous montre sa structure et son utilisation pour un usinage de queue droite

Publications associées


Discussions

Boris Beaulant
( Modifié )

Très ingénieux tout ça.
Super boulot ! Vivement la suite du feuilleton ;)

Boris Beaulant
( Modifié )

Petites questions subsidiaires :

  • Les bandes marrons sur le guide verticale, c'est de l'anti dérapant ?
  • Est-il possible d'effectuer le déplacement latéral juste en comptant les tours de manivelle ? (Pour accélérer la manoeuvre sur les grosse séries)

Sinon, je plussois l'idée de la défonceuse sous table par rapport à l'idée original du gabarit woodRat.

Toutenbois
( Modifié )

Les bandes marrons c'est de la toile de verre...
Je n'ai pas fait d'essais sur le déplacement uniquement en comptant les tours, mais je ne pense pas que se soit génial, car un tour correspond à environ 2,4cm le périmètre de ma tige fileté... c'est pour ça que ma première idée était de faire un système avec démultiplication comme le gabarit à queue droite de MW

Boris Beaulant
( Modifié )

Et qu'est-ce qui t'as fait choisir le câble plutôt que le système de démultiplication ? Simplicité de mise en oeuvre ?

Toutenbois
( Modifié )

Oui je voulais valider le principe de fonctionnement sur un proto facile à faire. Je compte bien le faire évoluer surtout au niveau des glissières

Boris Beaulant
( Modifié )

Les glissières sur l'établi tu veux dire ?
A voir la manip dans ta vidéo, j'ai eu envie de penser qu'avec un levier pour gérer le déplacement transversale, ça serait aussi plus confortable, non ? Je pense au type de levier du pantorouter de Matthias Wandel.

Toutenbois
( Modifié )

Excellente idée, je commence à réfléchir à la version 2.0

pierre2410
( Modifié )

bravo !!

Vic66
( Modifié )

Génial et astucieux!
Bravo...
