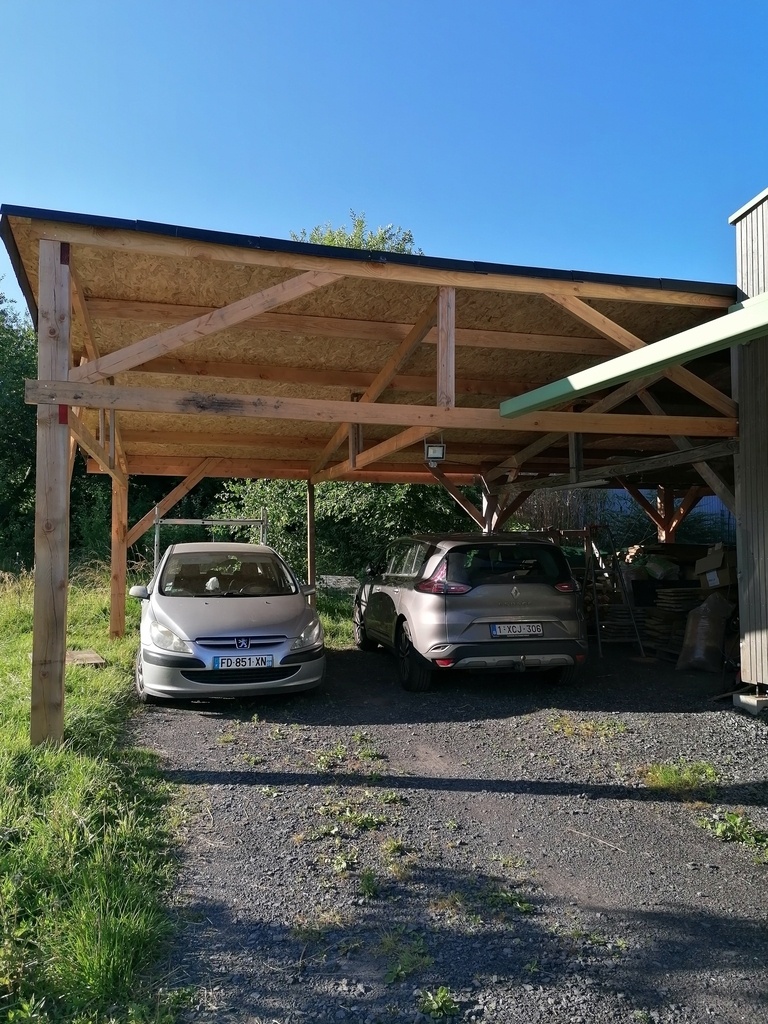

Le gentil voisin qui me prêtait un abri pour stocker mon bois est parti brusquement, j'ai donc dû construire un carport en urgence. Heureusement le plan était prêt. Deux WE de travail à 3 et hop.

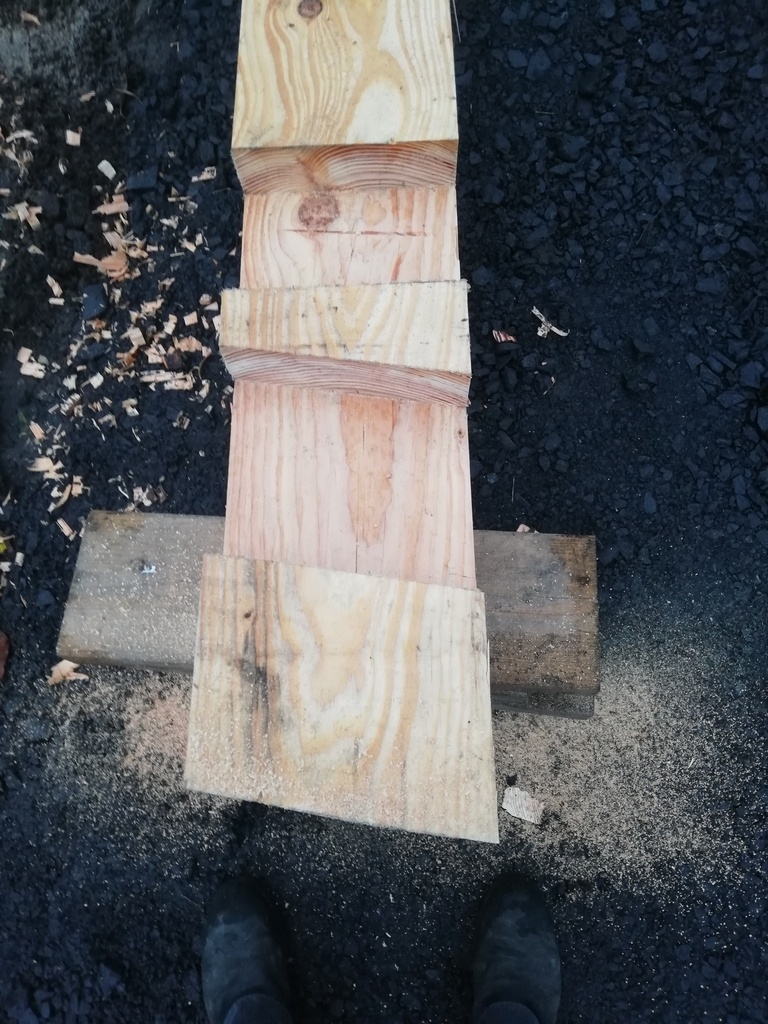

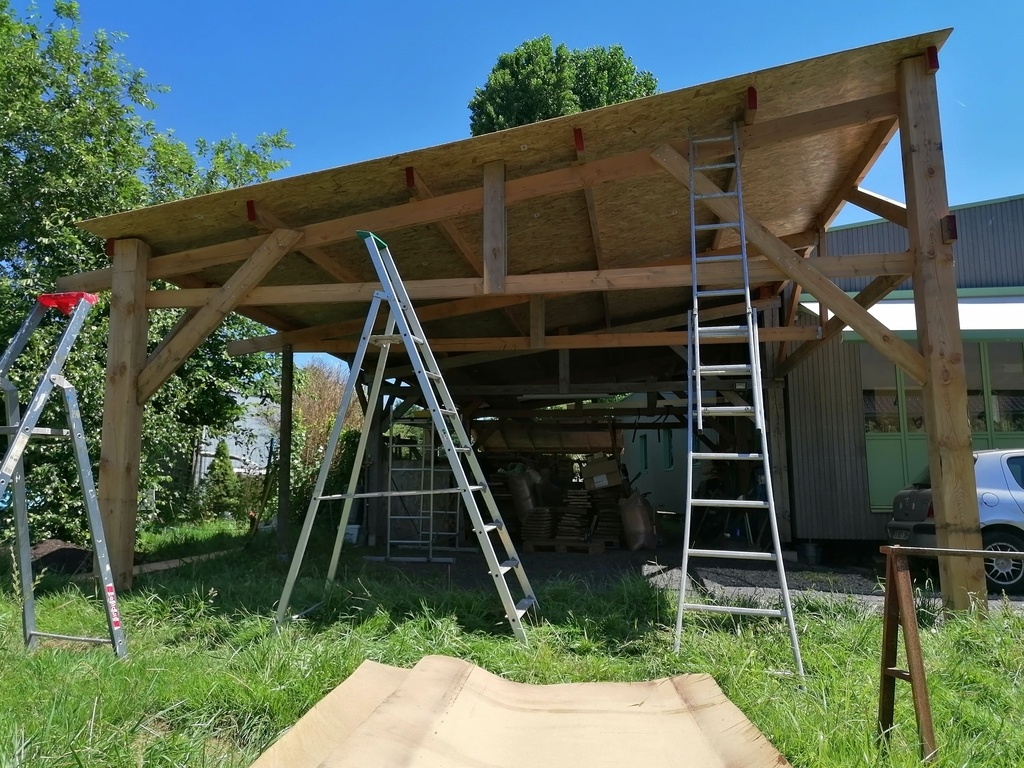

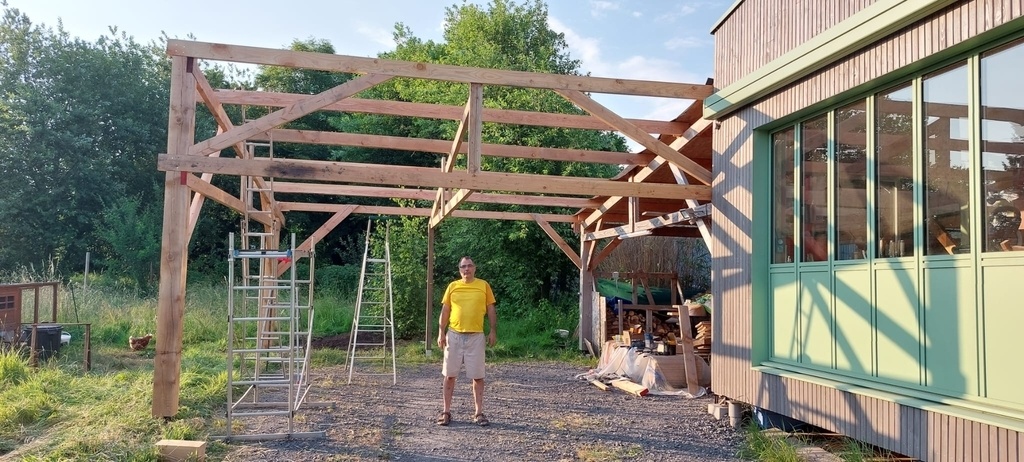

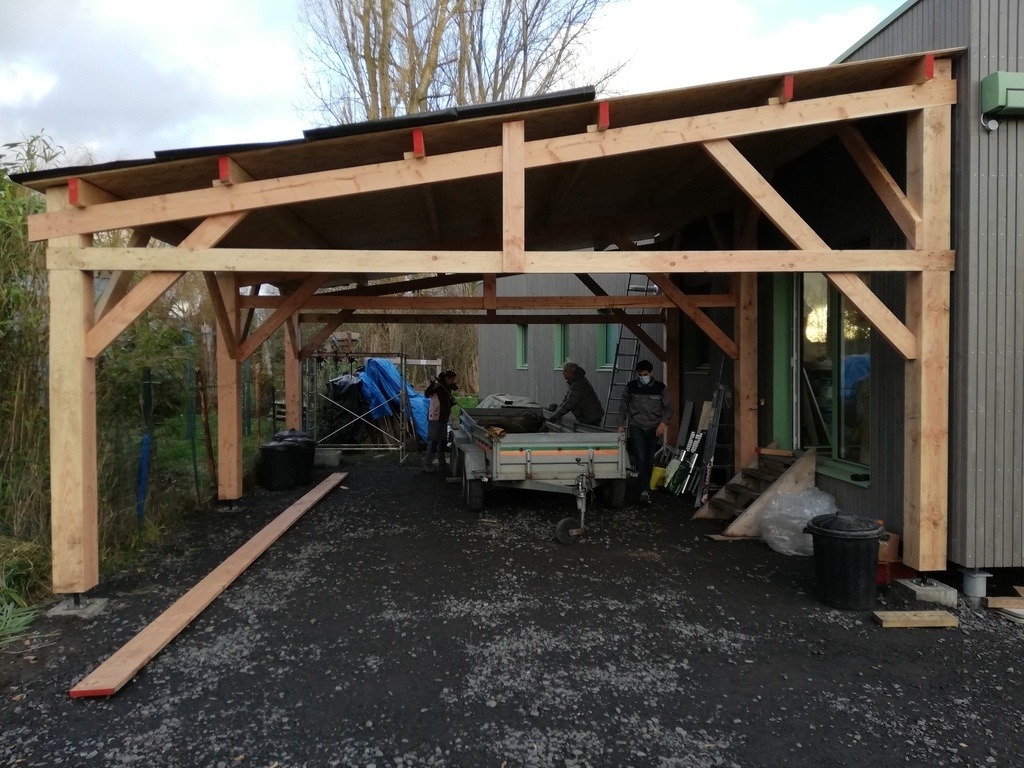

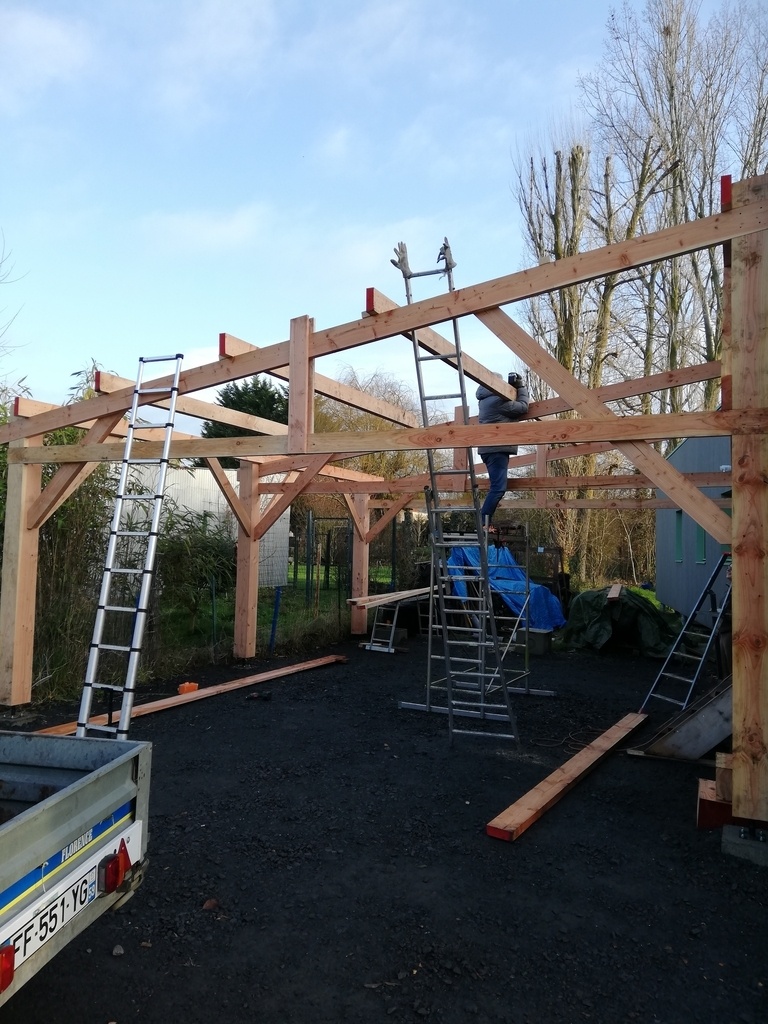

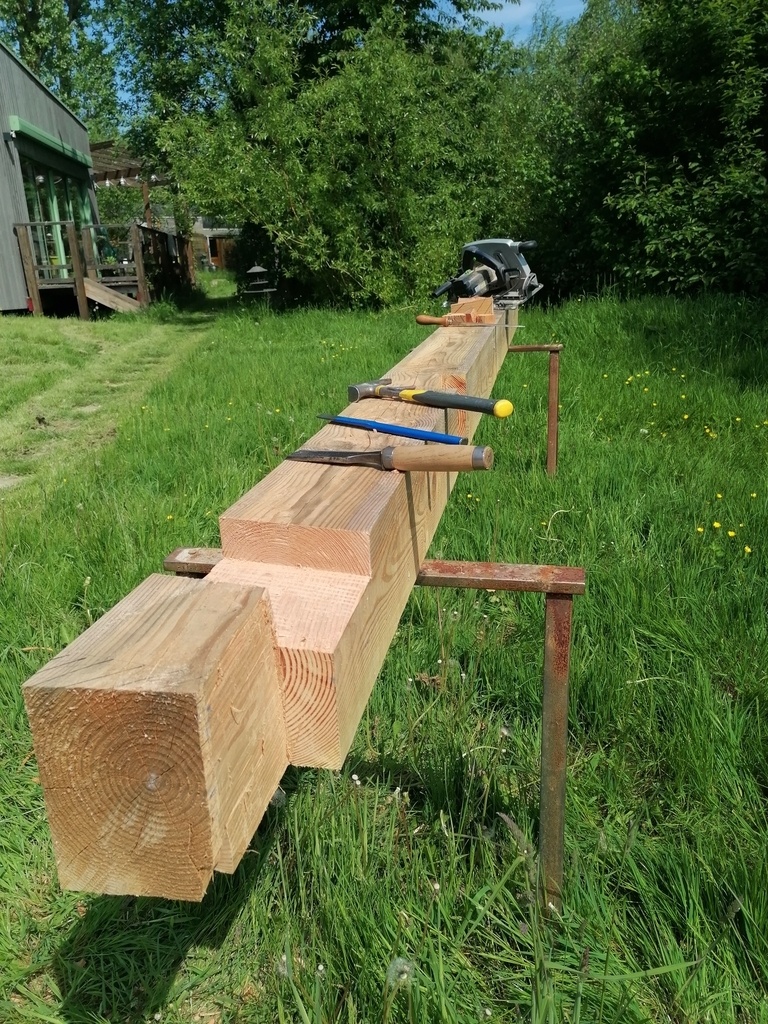

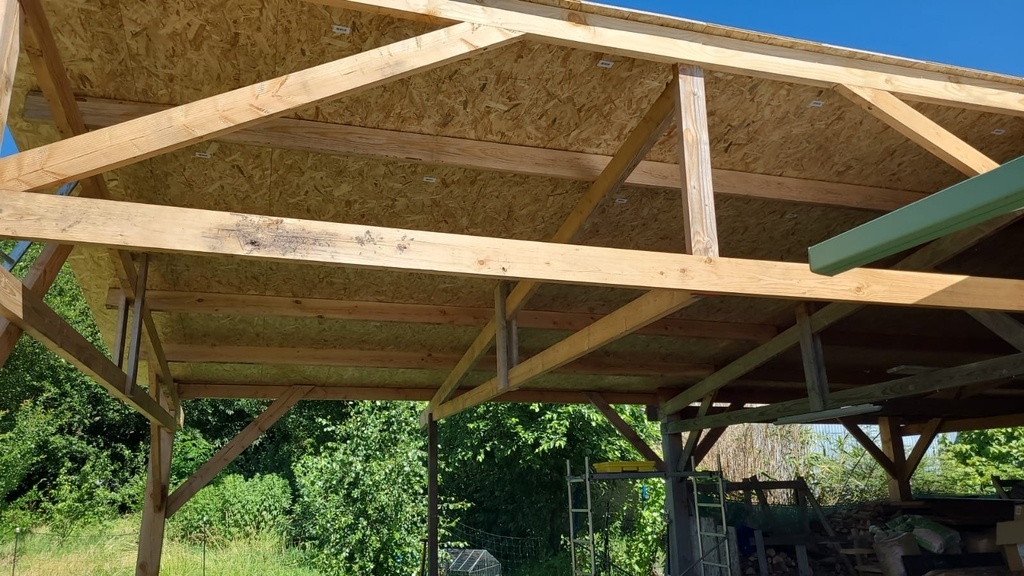

La structure est composée de trois fermes reliées entre elles par des demi-pannes reliées par un mi-bois sur la ferme centrale. Les poteaux sont entaillés à mi-bois. Au vu du besoin de terminer rapidement j'ai abandonné le chevillage pour des vis de charpente. Le contreventement est assuré par des écharpes dans les deux sens. La structure n'est pas solidaire de la maison. La toiture, d'une surface de 46m2 est constituée d'osb recouverts de bardeaux. Les poteaux sont en 20x20 les pannes et poutres en 6x175 les écharpes en 6x150, le renfort central des fermes est constitué de deux planches de 38x175 qui prennent les poutres en sandwich. Pas de traitement, je compte sur le douglas pour ne pas pourrir. Les pieds sont des sections carrées en ciment pour construction de poteaux remplis de béton. Le trou est bouché au béton pour stabiliser.
Licence
Discussions
Joli!
Les écharpes sont assemblées tenons mortaises? (celles dans le plan des fermes)
Hélas non, je n'en ai pas eu le temps. Elles sont vissées an centre du poteau. J'avais prévu de mettre un renfort en dessous mais ça c'est avéré inutile. Il y a en réalité peu de charge. Avec une toiture en tuile je n'aurais pas fait cette impasse.
Elokaze merci!
En tous cas, joli challenge, vous n'avez pas chômé!
Merci, effectivement, je n'ai pas eu de pb pour m'endormir le soir...
l'état du bonhomme le matin est aussi important, parfois il y a toutes les pièces au fond du sachet et plus la notice pour le remettre d'aplomb!
Le lundi matin c'est la tortue : Sur le dos qui ne peut plus se remettre sur ses pattes
dimensionnement, a l'oeil (mais pour ce qu'il vaut ) j'aurai mis moins en poteau, genre 16/16 et plus en ep de panne mais la j'ose pas dire de connerie (je serai passé poser la question ici même
)
sinon beau rendu , pas de fer visible c'est toujours agréable de poser l'oeil dessus
Merci. J'ai effectivement hésité pour le dimensionnement. Mon fournisseur avait du 15/15 mais avec les mi-bois j'ai pas fait car je voulais loger les 6 cm de poutre intégralement.
Pour les poutres, vu le peu de poids au dessus, avec le fait qu'il y en ai deux avec trois renforts qui les relient, je pense (j'espère) que ce sera suffisant. Honnêtement je n'ai pas fait de calcul précis. Peut-être un charpentier pourra me dire si j'ai été trop optimiste...

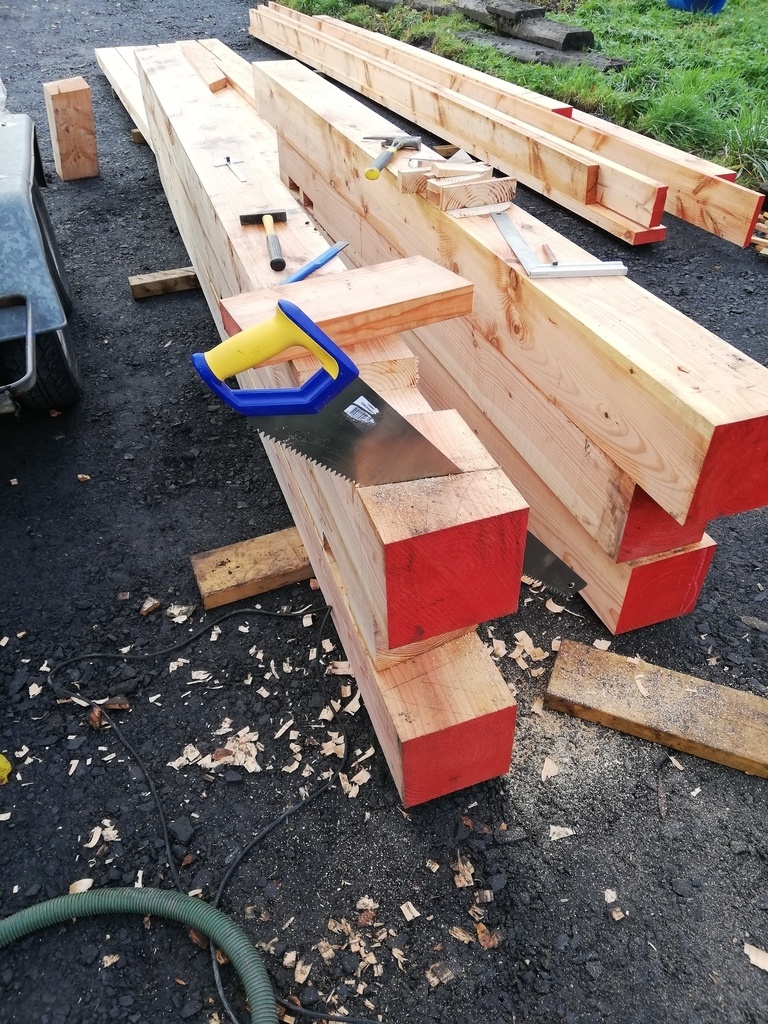

joli tas de planches!
