Zaina

Cajón (percussion)


Bonjour

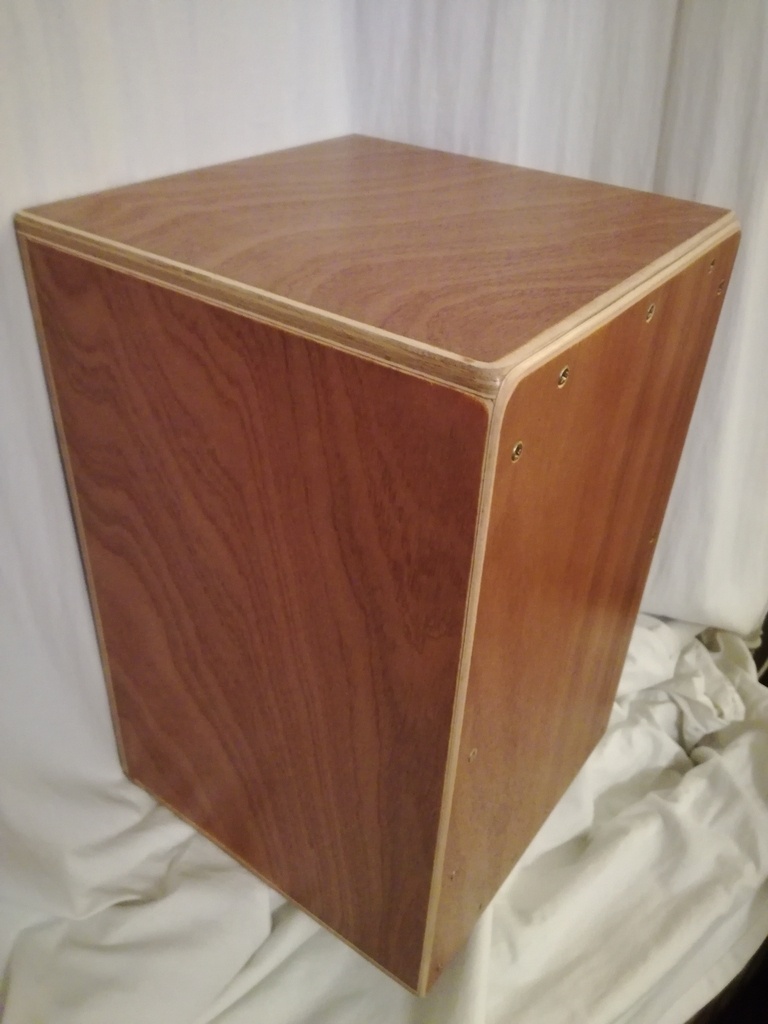

Une réalisation sans prétention comparée aux merveilles que l'on peut admirer sur cette plateforme.

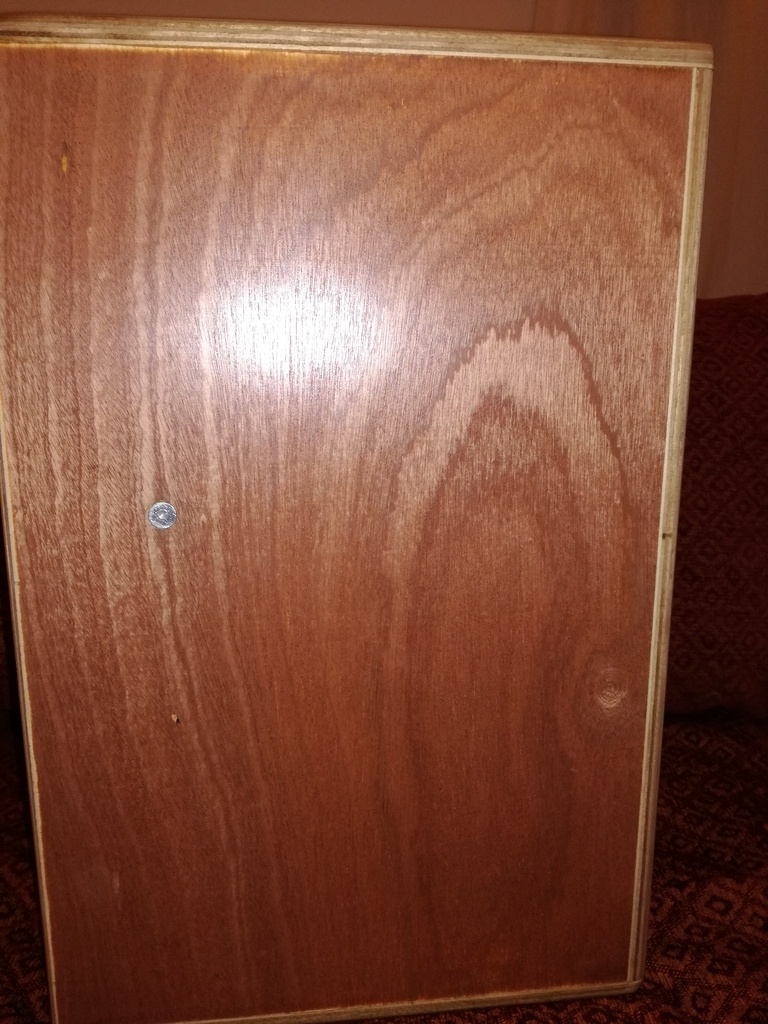

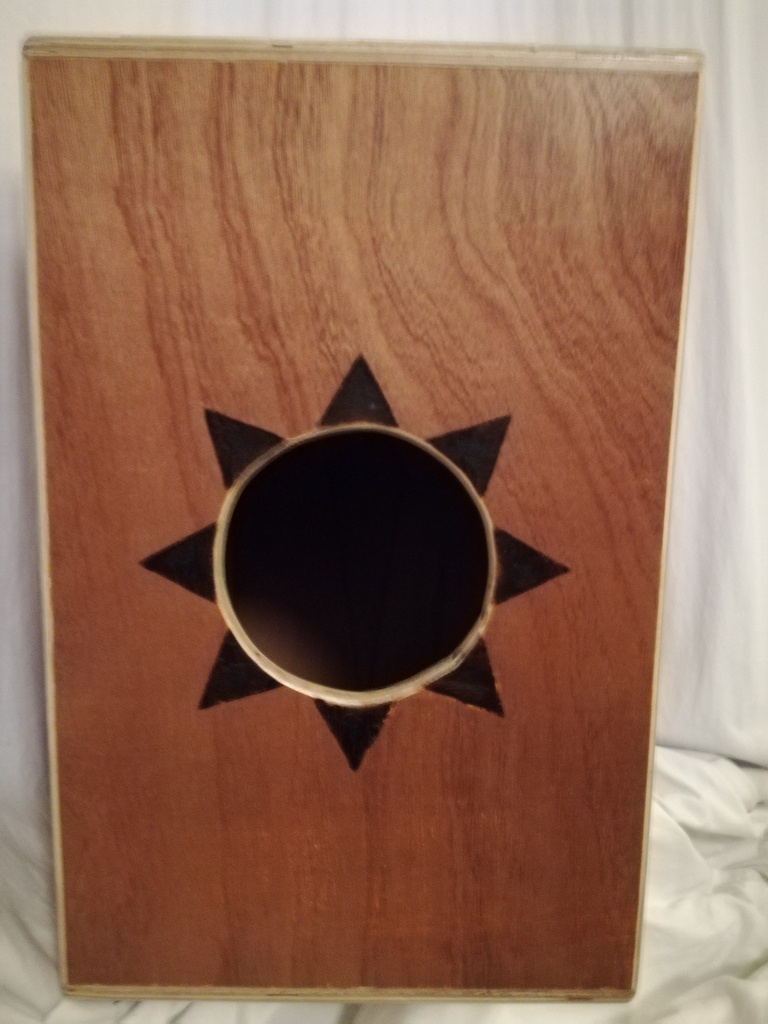

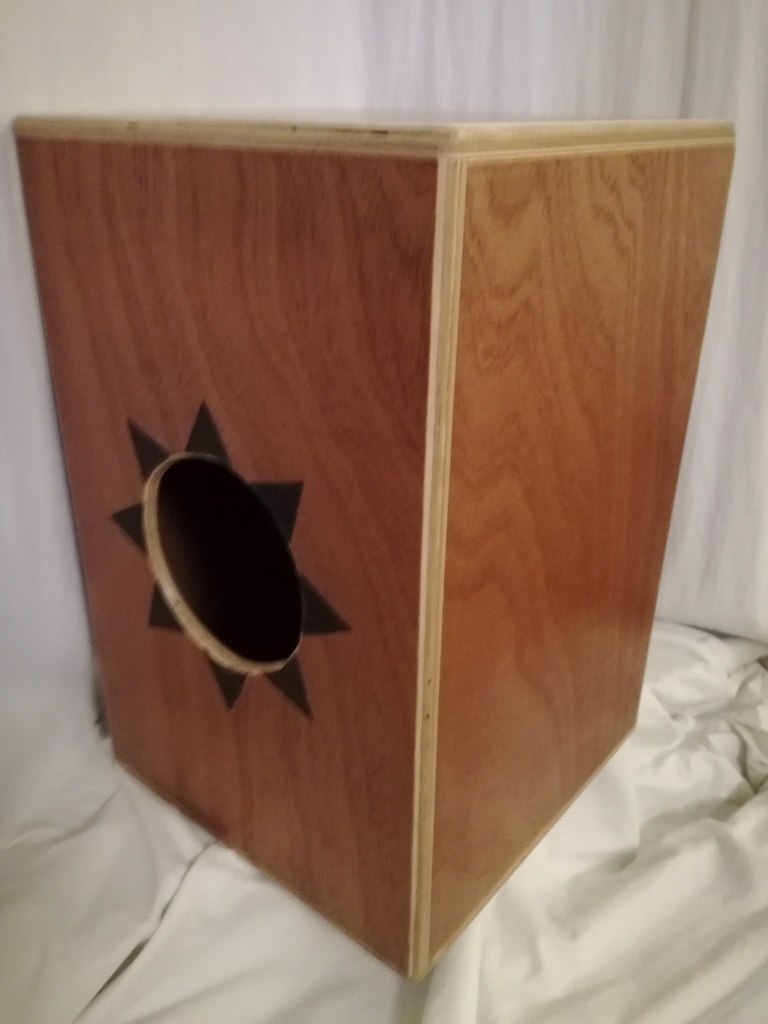

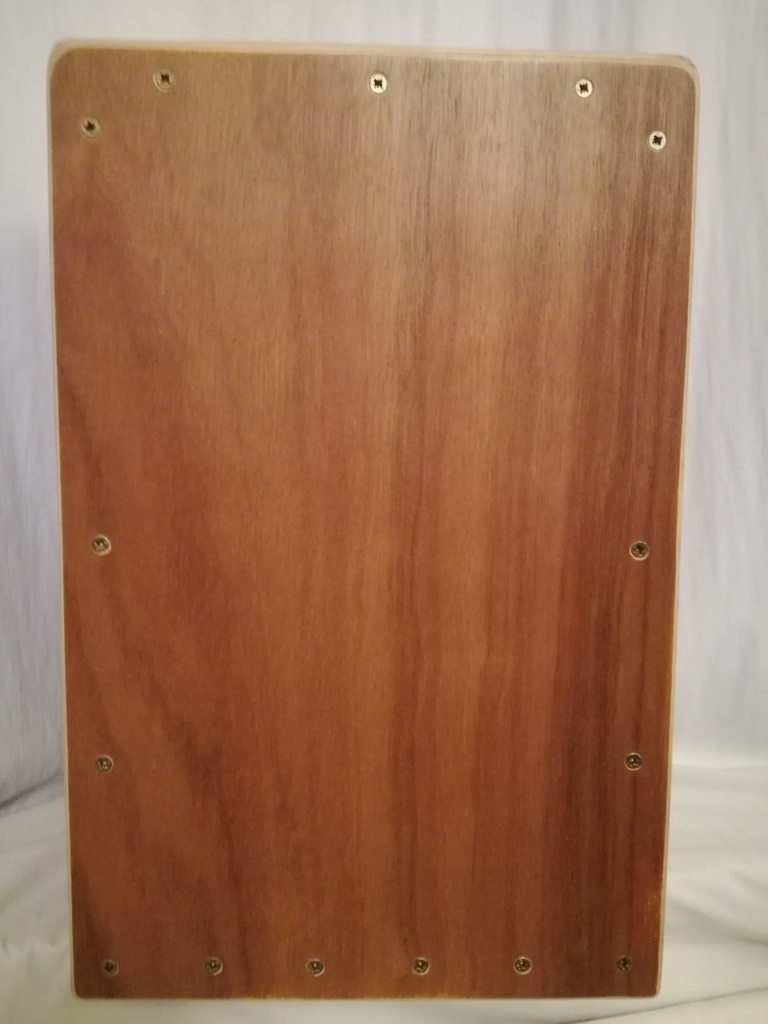

Il s'agit d'un "cajon", un instrument de percussion originaire du Pérou. Le modèle péruvien original n'a pas de timbre, il est juste un caisson sur lequel on s'assied pour frapper la face avant. Cette dernière n'est pas collée mais vissée en laissant sur la partie supérieur un jeu de 1 à 2 mm. Ce qui permet à la "tapa" (face avant) de vibrer. L'arrière est percé d'un évent de 12mm à 15mm.

Réalisé avec les moyens du bord, soit pas grand chose. Multiplex bas de gamme plein de défauts, seul disponible en GSB et outillage de "bricolo". Ne disposant pas de scie sur table, je fais scier les panneaux en GSB où je l'achète. Peu importe où je vais, aucune coupe n'est bonne (+ 1mm ou -1mm).

Mis à jour

Discussions

Zaina a publié la création "Cajón (percussion)".
il y a 3 ans
dependancesbois
( Modifié )

C'est vraiment un instrument intéressant ce cajon. Il va vraiment falloir que je m'en fasse un.

Zaina

Oui effectivement. Ses possibilités sonores sont assez étendues. Et si tu mets un timbre de caisse claire au lieu de cordes de guitare, le champs d'action s’élargit d'autant plus (actionner ou non le timbre). En outre, il est très facile à réaliser. Avec un outillage correcte en 48h il peut être fait.

Vic66
( Modifié )

Belle réalisation! si je peux me permettre 2 ou 3 remarques (constructives), si tu en refais un autre, mettre des tasseaux moins épais, cela va amplifier la résonance des bass, si tu rajoute une deuxième corde pour former un "W" tu auras un effet plus prononcé des aigus sur les coins supérieurs de la tapa. Concernant le trou de sortie, le faire un peu plus haut, sinon tes aigus seront moins audibles par rapport à tes bass.
J'ai étudier la question pendant des années avec des amis musiciens qui jouent de cet instrument et il y a tellement de paramètres à tenir en compte pour arriver à un son optimal, notamment l'essence du bois et l'épaisseur utilisé pour bien amplifier le son, dans mon cas j'utilise de 8mm pour le caisson et 3 à 4mm pour la tapa (même le fait de vernir la tapa, peut modifier le son).
Voilà, j'espère ne pas t'avoir ennuyé avec mes conseils et te souhaite de belles heures de frappe 😉

Zaina
( Modifié )

Merci pour tes remarques Vic66

Bien que je le savais, tes remarques sont très pertinentes et pourront probablement servir à d'autres. Merci d'enrichir la discussion. Pas de souci donc.

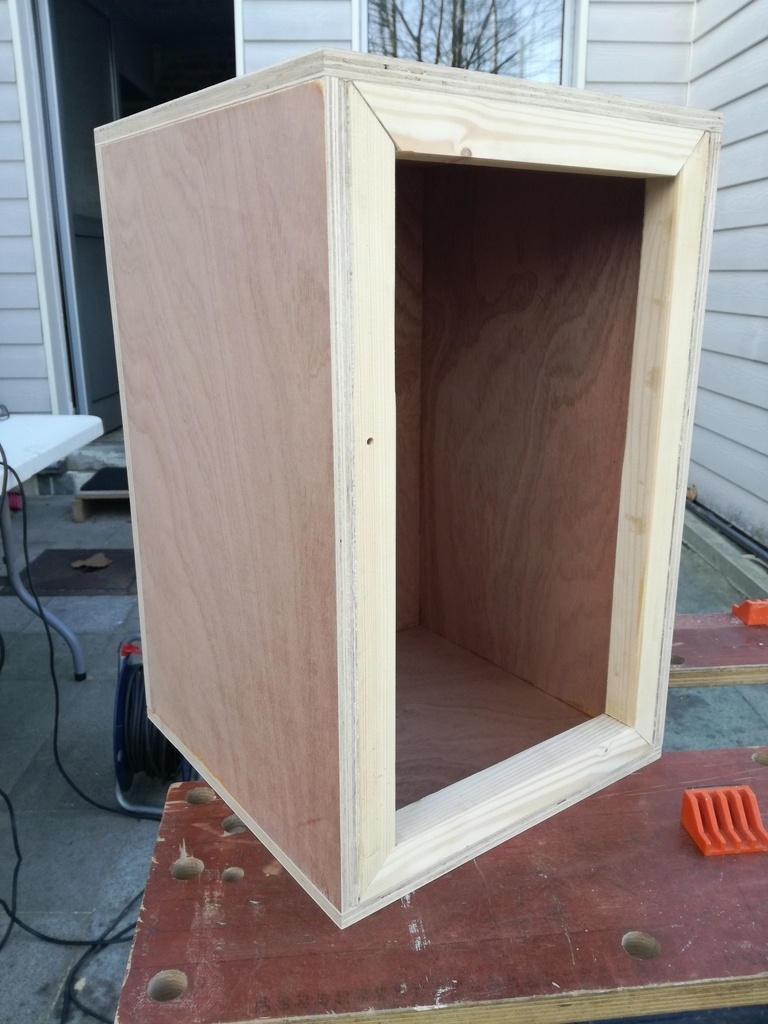

Pour les tasseaux j'ai pris ce que j'avais, du 22 x 22. C'est trop, j'en conviens. Mais du hêtre en 1.5x1.5x1500 en GSB c'est 8-9€.

Le prochain aura les cordes en W. C'était au programme 😉 Mais j'aimerais trouver un système pour tendre les deux V avec une seule mécanique. Si tu as une astuce, je suis preneur.

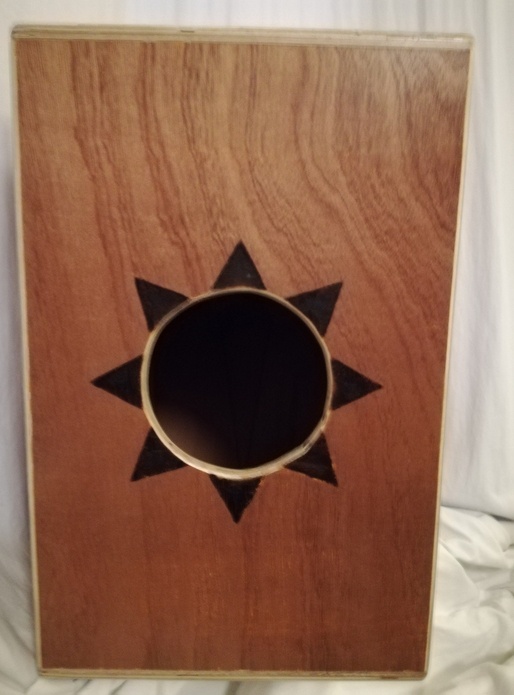

Sur les 3 réalisés, seul celui-ci à l'évent au centre et, effectivement, si le son reste bon il manque de nuance, de "couleur". C'était un test.

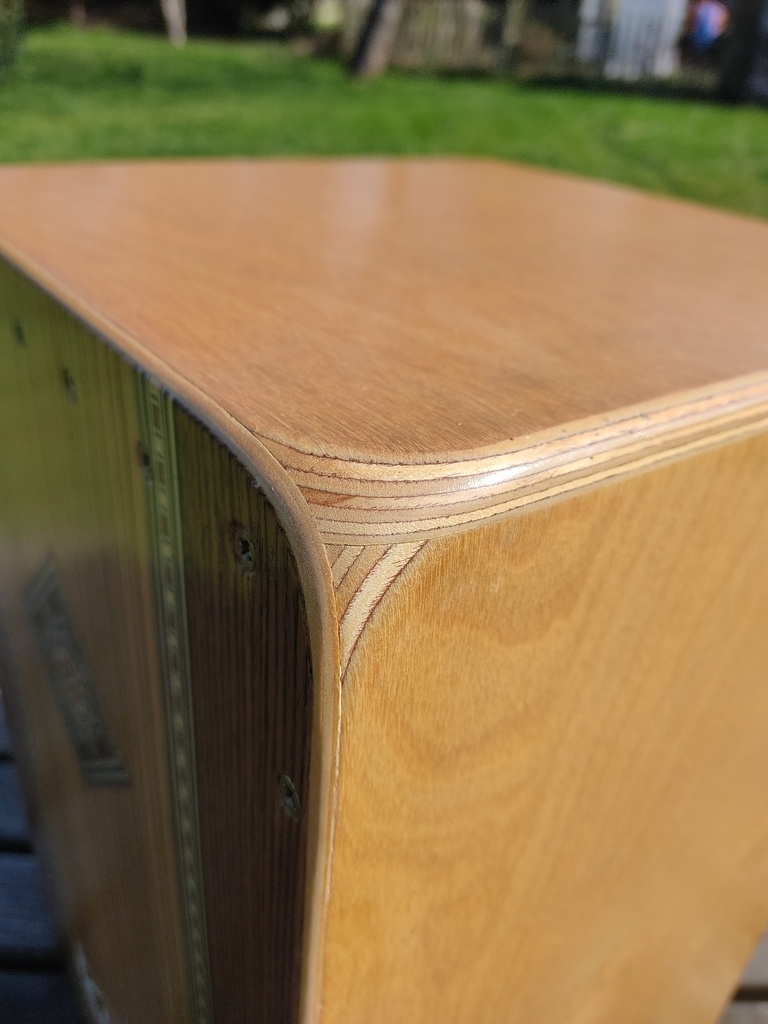

Si j'avais un peu d'outillage je ferais tout en bois massif. C'est clairement plus beau et laisse plus de choix pour l'assemblage (queues droites, aronde, ...). Sans compter le plaisir de travailler le bois et de jouer avec des essences différentes. Mais mes moyens sont limités, donc tributaire des GSB et de leur bon/mauvais vouloir.

Le multiplex que je trouve est tellement médiocre que je n'ose pas mettre du 8mm. Le 12 me pose déjà pas mal de souci, ... déjà qu'il est mal coupé.

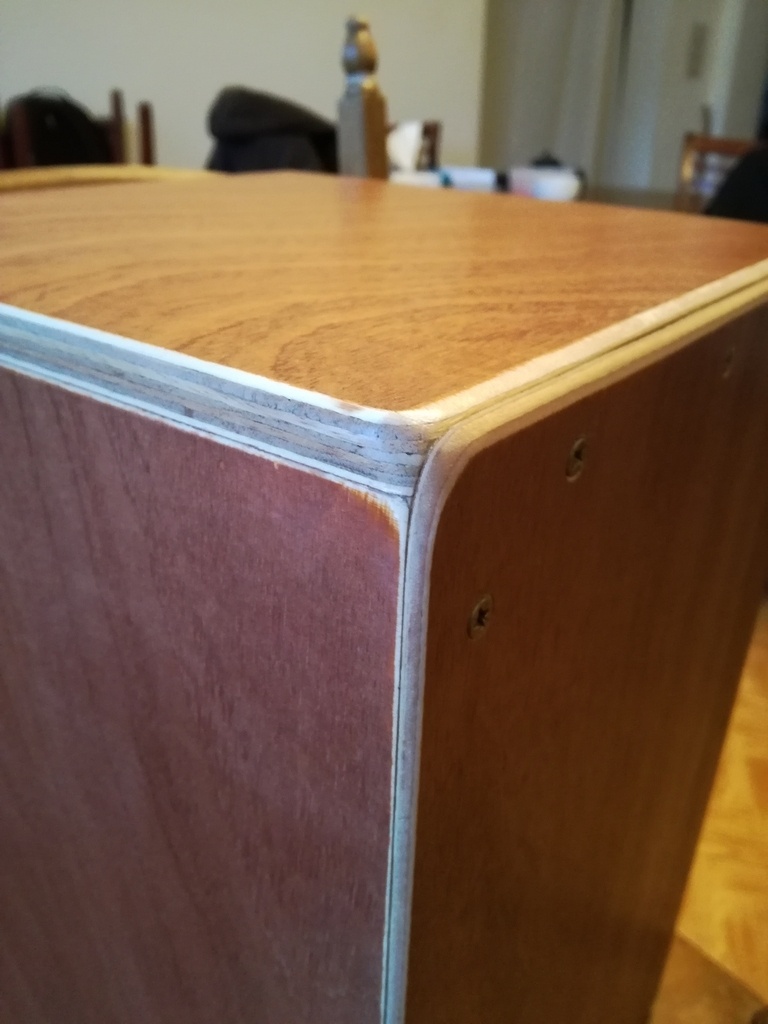

La tapa n'a qu'une couche de vernis (pas bien je sais) pour éviter de l'encrasser (sueur). Le reste, quatre couches poncées au grain 600.

Merci pour tes remarques.

Vic66

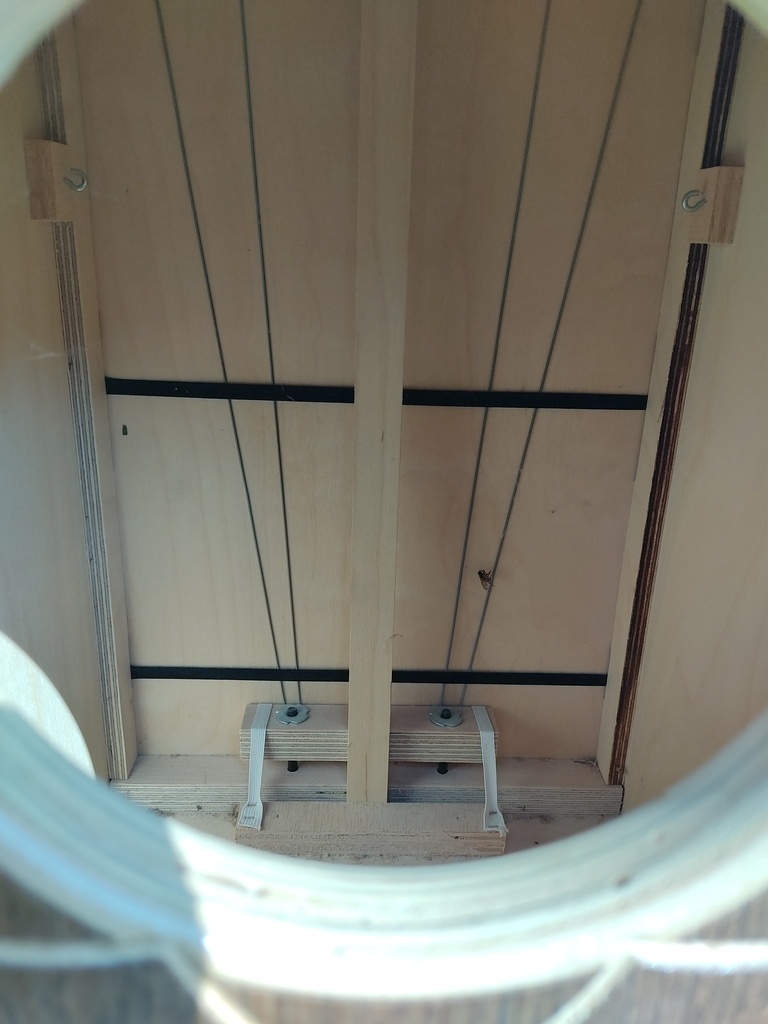

Zaina Mon premier cajon est un cadeau de ma femme fait il y a 10 ans, je l'avais démonté au bout de deux mois pour voir comment était réalisé cette merveille!!! le cp ou triplex n'est pas du tout inapproprié pour ce genre de création! mon systéme de serrage avec cordes de guitares (+ vidéos tests, mais le son n'est pas fidèle à la réalité, surtout pour les bass) ici et mon système de serrage avec les wires snares ici

Vic66

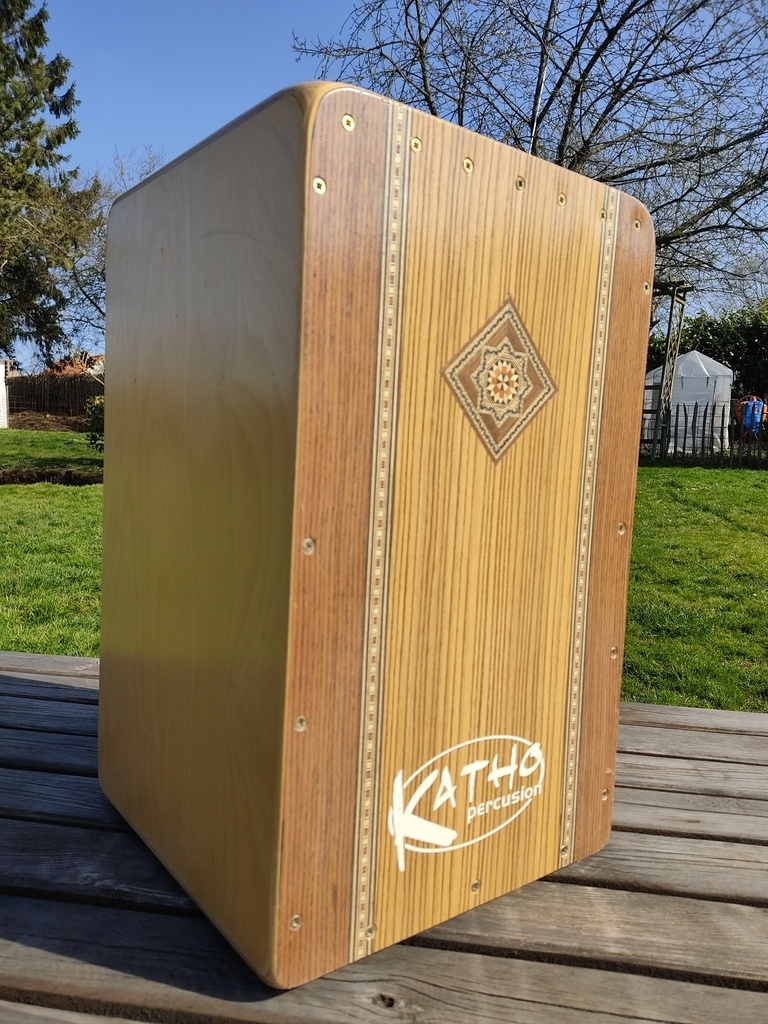

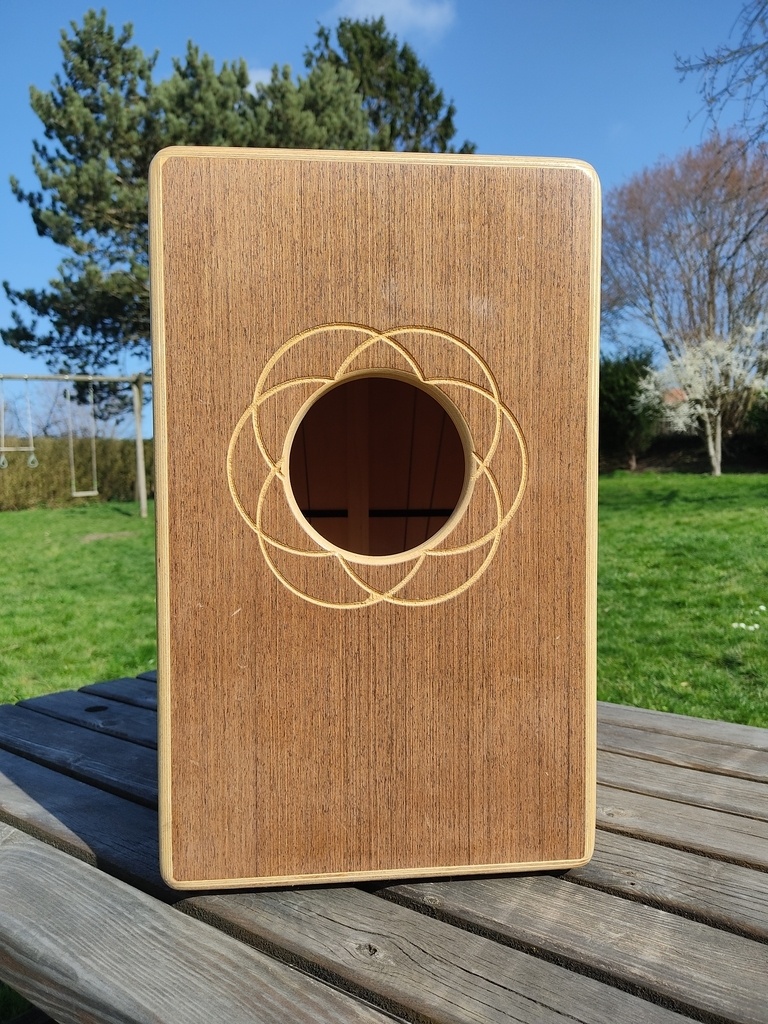

Zaina voilà le cadeau de ma femme (il avait coûté dans les 600€) et il m'a servi comme référence.

Vic66
( Modifié )

Zaina et ici les cajon que je devrais finir un jour...

Zaina

Vic66
Magnifique, un vrai bijou !!! La mouche en prime 😉
J'ai voulu m'inspirer du système des Katho (cajon d'amis) mais le montage du tendeur n'est pas visible. Celui-ci est différent. Je comprends mieux le système. Merci !

Zaina
( Modifié )

Vic66

La première vidéo rend bien même si le son n'est pas au top. Bel équilibre dans les différents son et le timbre sonne bien.

J'ai appris récemment qu'il y a le Triplex (GSB) et le Multiplis (pro).

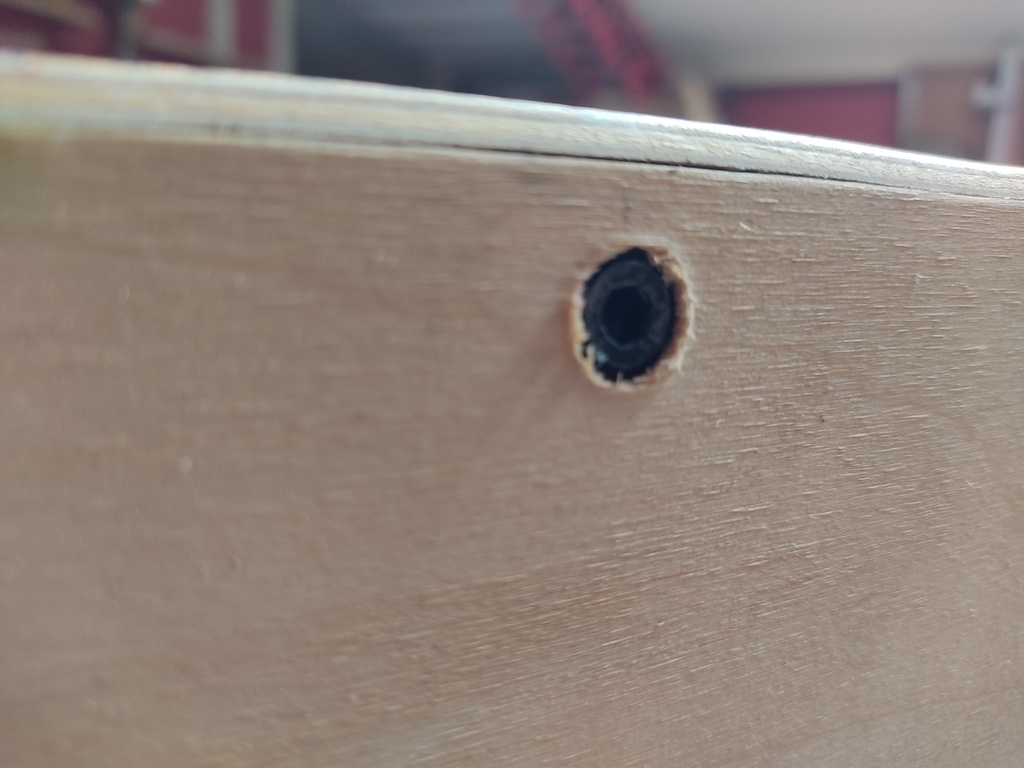

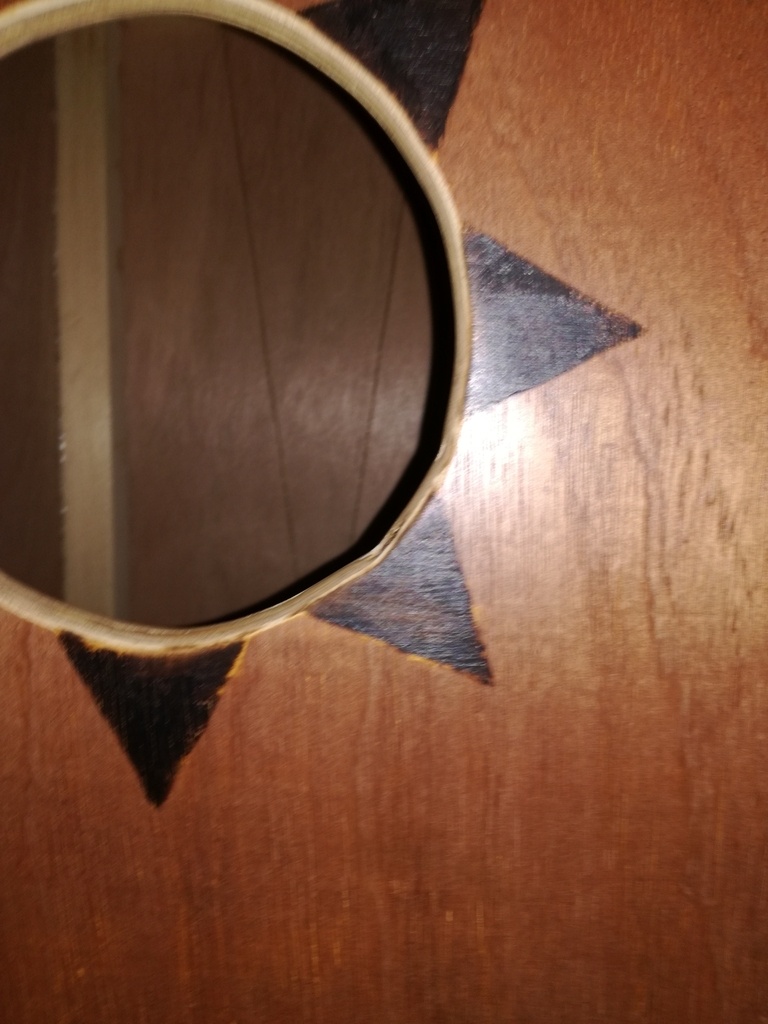

Le premier plein de trous entre les couches (arrondi de mon évent raté) et faces extérieures fragiles au ponçage. On passe vite du brun en surface, au jaune orangé juste en-dessous si l'assemblage n'est pas parfaitement affleuré.
Le second a des couches de qualité et régulières comme sur ton Katho.

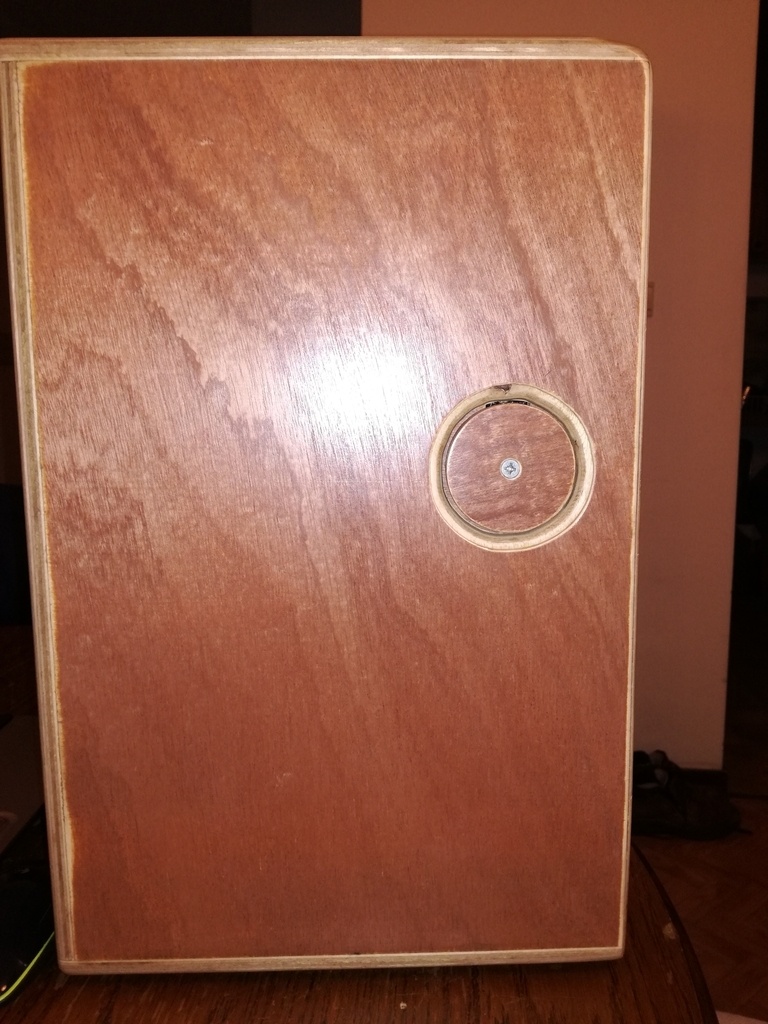

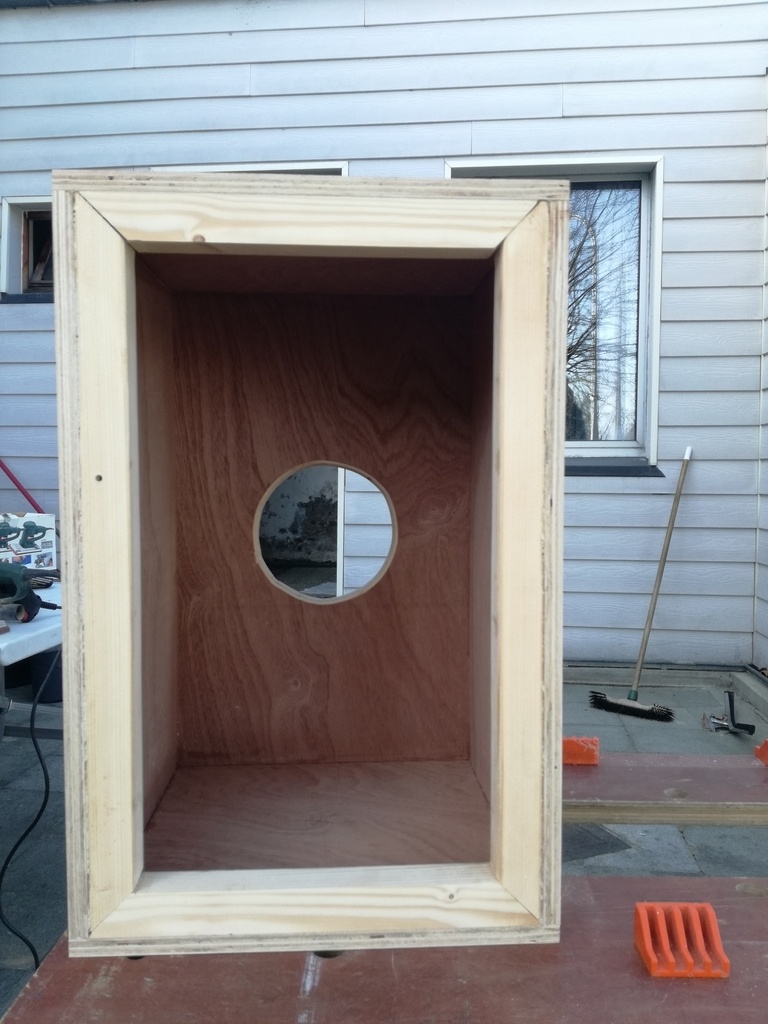

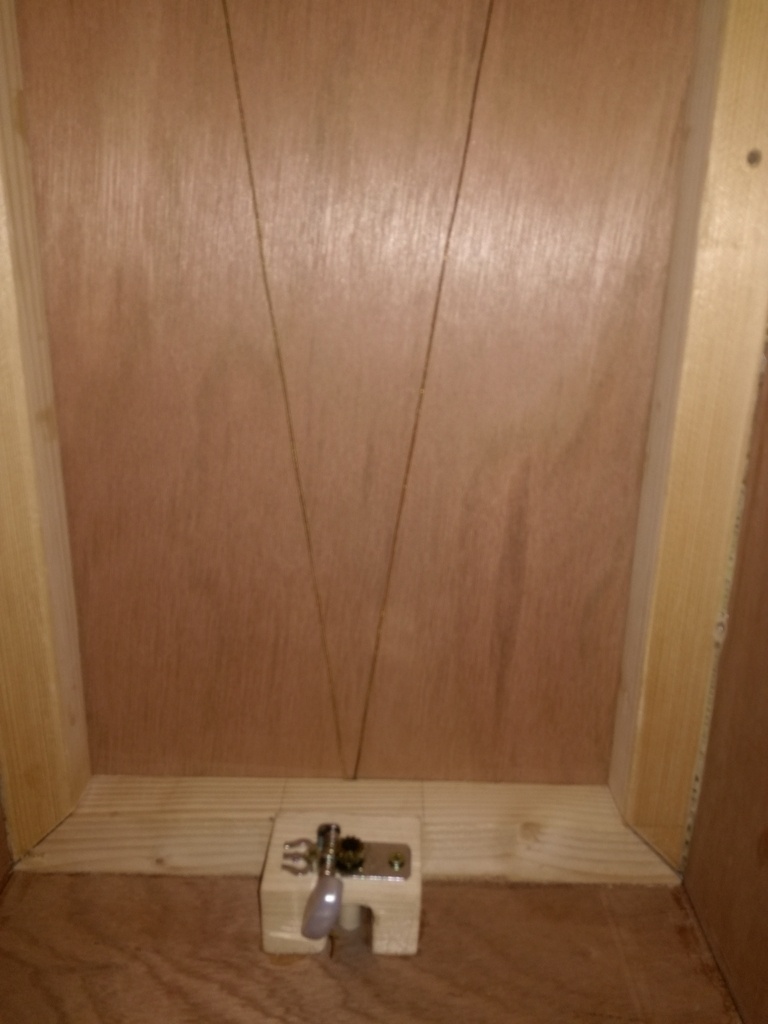

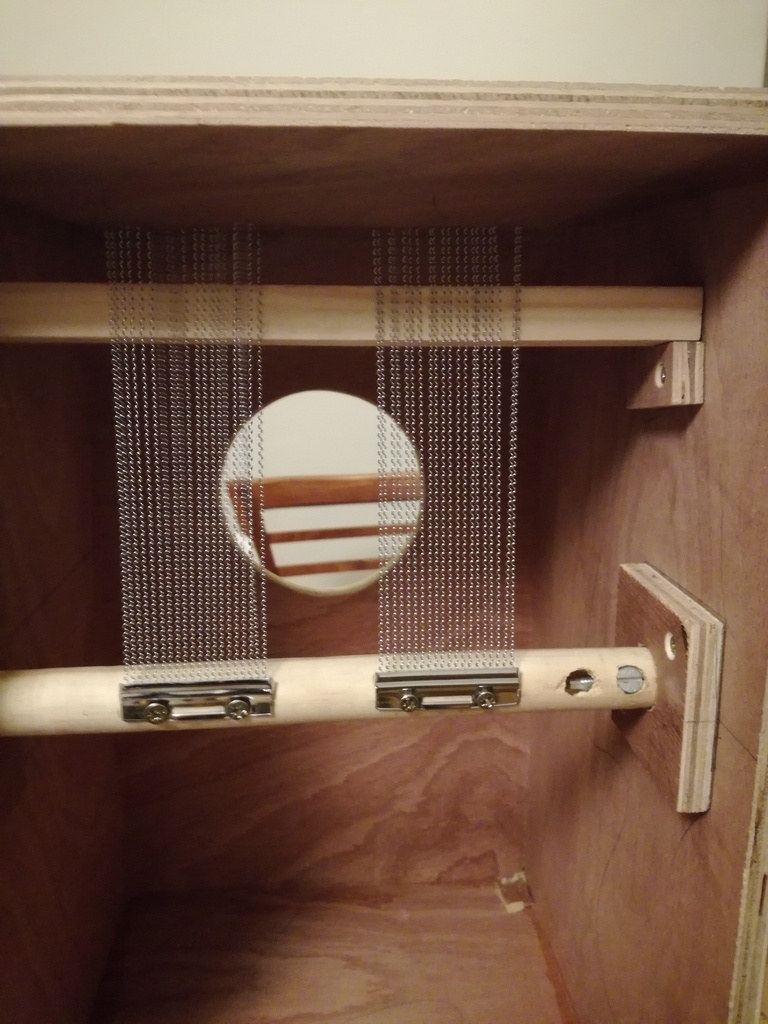

Mon système de tendeur pour timbre de caisse claire. Cajon test avec beaucoup d'erreurs.

Vic66
( Modifié )

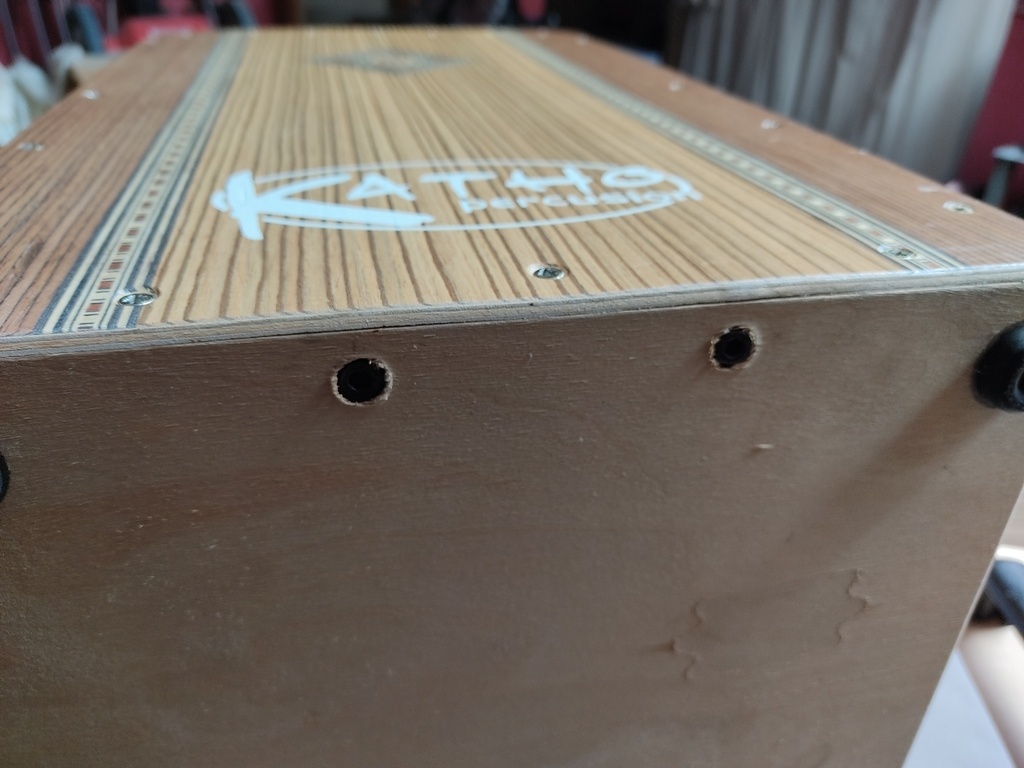

Zaina Merci! oups j'ai oublié de te montrer le dessous, où tu as 2 boulons allen pour tendre ou détendre la tension de tes cordes, donc un réglage extérieur.

Vic66

Zaina pas mal ton système ! Pour le prochain, je compte faire un système pour passer de flamenco à peruano pendant qu'on joue !!! Il faut juste trouver le temps de le faire !!!

Vic66

L'esthétique passe au second plan, le plus important c'est le son !!!

Zaina
( Modifié )

Vic66
>oups j'ai oublié de te montrer le dessous
T'inquiètes, j'avais capté l'affaire.

>L'esthétique passe au second plan
Oui, bien sûr le son passe avant toute autre considération. Mais si on peut y ajouter l'esthétique, je ne crache pas dessus.

Pour ton cajon débrayable tu pourrais combiner ce tuto (un peu à la Paul Seller) et celui de @Régis. Personnellement je préfère que rien ne dépasse.

Vic66

Zaina Non, ce système je connais déjà et quelques autres. Ce ne sera pas visible, en général on bascule légèrement son cajon vers l'arrière quand on joue, pour être en appuis sur les 2 patins arrières (il y aura des effets à ce moment là) et par un système pas encore mis au point, quand je reposerai l'avant il sonnera comme un cajon peruano (sans effets) 😉 je n'ai pas encore vu un système pareille, je devrai vite le breveter!!! 😂

Zaina

Vic66
Pas bête comme idée. J'imagine qu'il s'agit d'un système de balancier avec contre-poids ?
Trop tard je l'ai breveté ! 😆 Mais non, je blague. En tout cas curieux de voir cette réalisation.

Vic66

Zaina Merci, j'attaque dès que j'aurai fini les priorités...
