Thom38

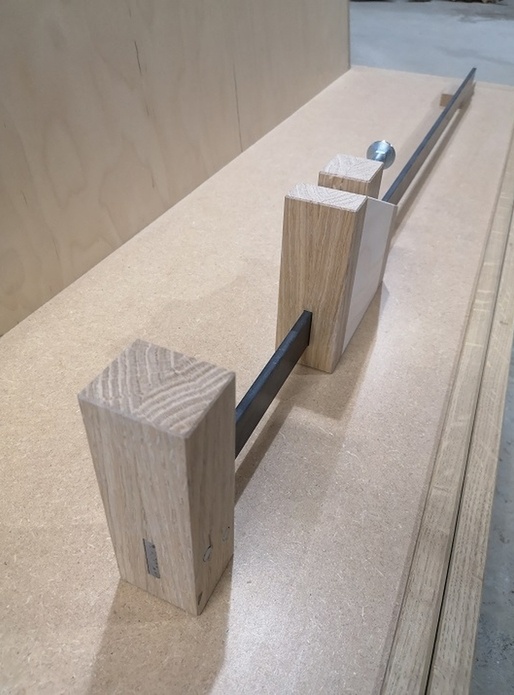

Tentative de serre-joint parallèle


Bonsoir,

Il me manque encore pas mal d'outils/accessoires pour finir d'équiper l'atelier. Et un domaine dans lequel je suis particulièrement dépourvu, c'est en moyen de serrage...

Je lorgne depuis un moment sur les serre-joints parallèle de Besset ou Piher. Ils ont, semble-t-il, tout pour eux:

  • pas besoin de positionner avec une 3ème main une cale pour ne pas abîmer les surfaces.
  • mors parallèles utilisable dans tous les sens (on peut serrer ou même pousser en retournant le mors coulissant)
  • ils tiennent tout seuls posés à plat
  • et surement pleins d'autres qualités...

Leur seul défaut, c'est le prix, surtout s'il en faut 8 😢

Après être tombé sur une vidéo DIY convaincante, je me suis dit qu'il fallait essayer 😇
youtube.com/wa..._NL8&t=637s

Sous la main, j'avais une barre d'acier de 6 (8mm serait mieux) par 30 en 1m de long, quelques chutes de chêne, de CP de bouleau en 6mm, tige filetée/écrou long de 10mm de diamètre.
Et c'est partie.

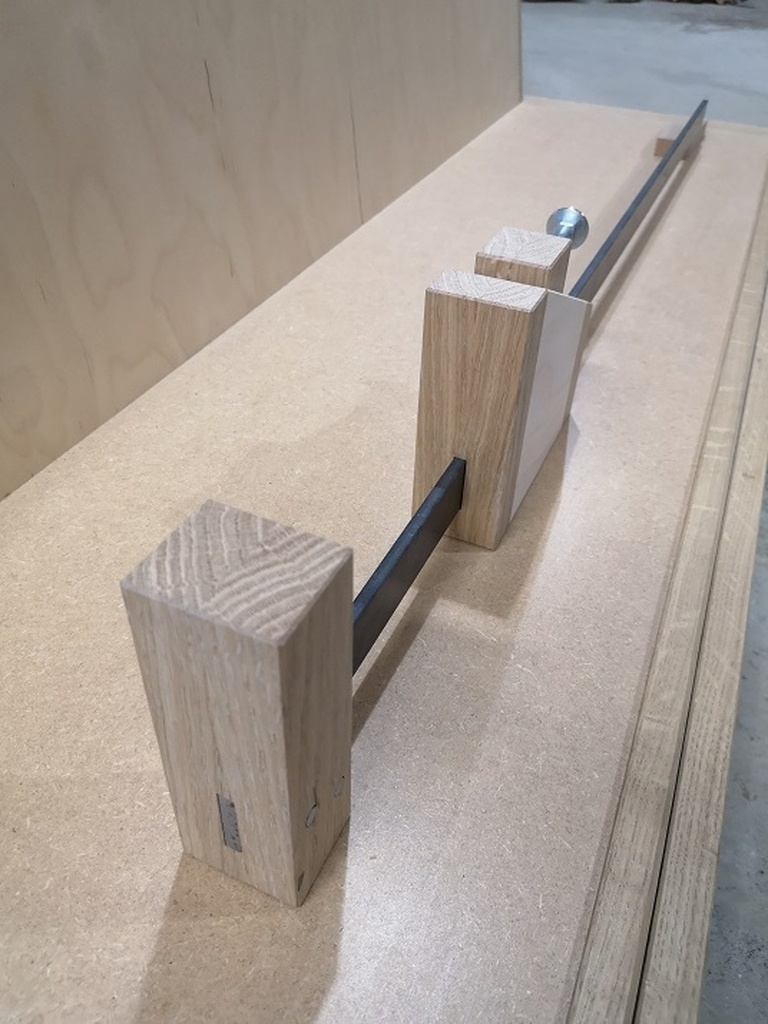

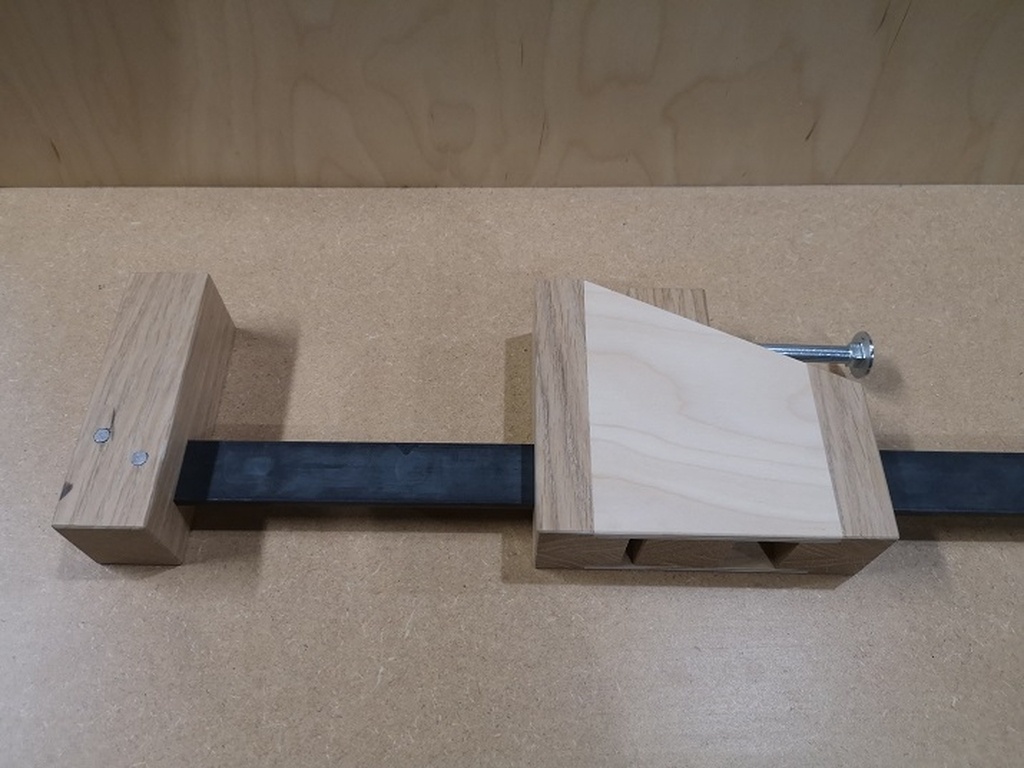

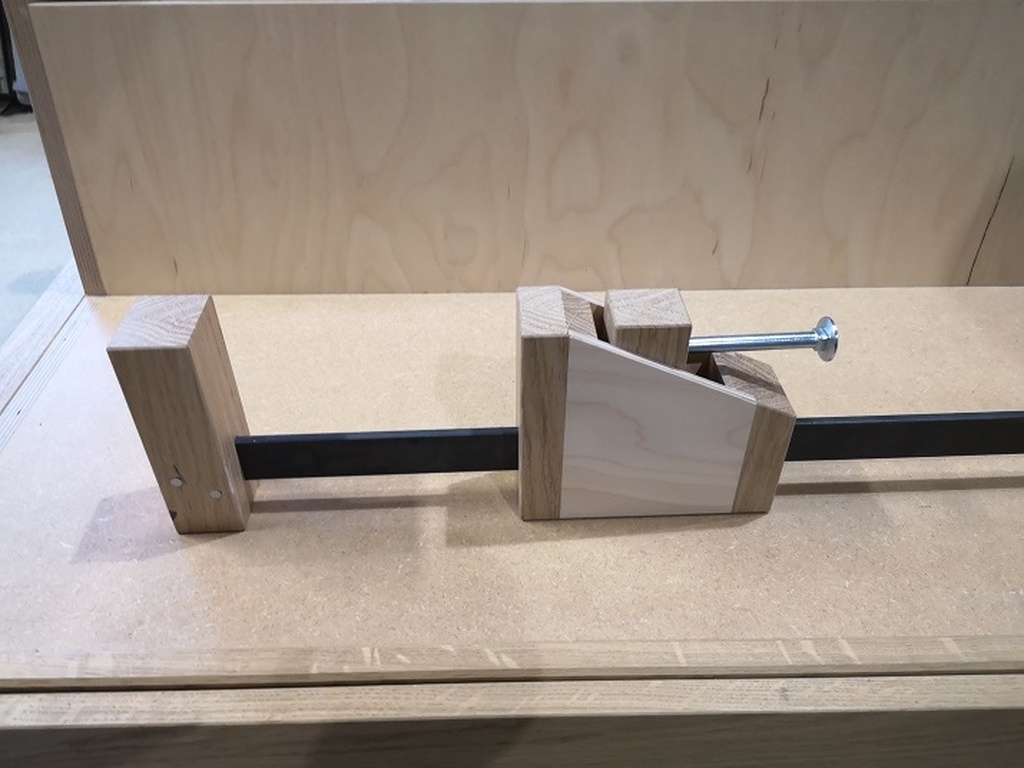

Les mors sont réalisés en 2 parties collées. La "mortaise" est faite à la scie à format. Pour le collage, l'alignement est assuré avec des dominos.

La saillie est de 80mm. A refaire, je mettrais plutôt 70.
Pour l'essai, je n'ai pas fait la butée à l'autre bout du mors fixe. C'est en fait indispensable pour qu'il soit stable quand posé à plat.

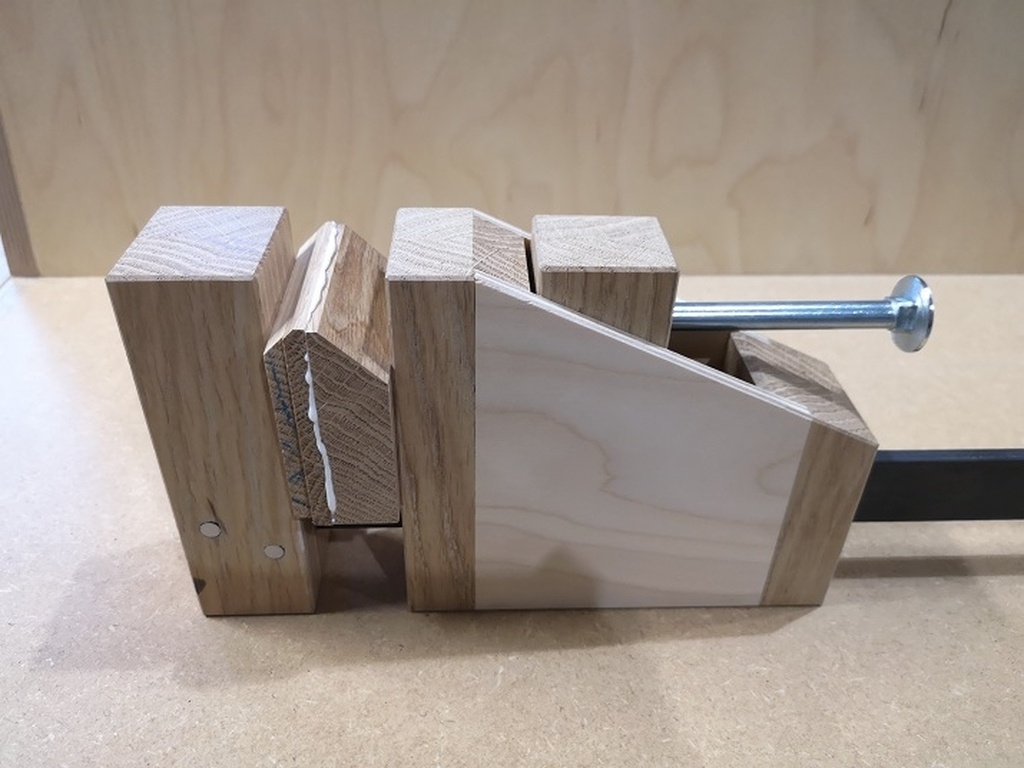

Je le trouve plutôt efficace. Le serrage n'est surement pas aussi puissante qu'un "vrai" serre-joint, mais largement suffisant pour faire dégorger la colle (c'est ce qu'on lui demande).

Plus qu'à lancer la production des petits frères 😋

Publications associées


Discussions

Thom38  a publié la création "Tentative de serre-joint parallèle".
il y a 3 ans
L'Ecorce du Sycomore
( Modifié )

Au top! Perso, plus ça va, moins je serre fort. Du coup, sûr que t'as pas fini de les utiliser.

Thom38

Merci.
C'est aussi ce dont je me rend compte. Si l'assemblage est bien ajusté, pas la peine de forcer.

Ara
( Modifié )

Tentative réussie alors ! Par contre ça a l'air d'être pas mal de boulot, beaucoup de pièces à usiner et assembler... Tu diras combien tu temps tu y aura passé pour ta petite série ?

Thom38

Merci,
Pour celui-là, j'y suis allé un peu à tâtons (j'ai dû mettre un peu plus de 2h).
J'ai quelques idées d'optimisation du process 😋
J'ai aussi changé les goupilles qui bloquent le mors fixe (du laiton de 3mm remplacé par de l'acier en 6mm).

Je ferai un REX

RBM
( Modifié )

Top moi aussi je lorgne sur les bessey mais le prix me décourage. Je télécharge le plan et je m'y colle. Merci

Thom38
( Modifié )

Super 👍
N'hésite pas à me dire si tu trouves des points à améliorer/robustesse après tes essais?

Ara

Reste un point important auquel je n'ai jamais trouvé de réponse : les tiges filetées. Les dimensions standard ont le mérite d'être pas cher, mais il faut beaucoup tourner la poignée pour serrer.

Mais je vais poser une question dans le forum pour savoir si quelqu'un a un bon plan...

Thom38
( Modifié )

Ara Ben en fait juste 2/3 tours de vis suffisent.
Comme tout coulisse, si tu places les 2 mors contre la pièce à serrer, et la partie "levier" en contact, c'est tout bon, le serrage est "instantané". Si tu dois faire rentrer tenon/mortaise au serre-joint par exemple, là c'est différent.
L'inconvénient que j'y vois, c'est que sera toujours le même cm de tige filetée qui sera sollicité... Pour la longévité, il suffit de prévoir une tige un peu longue. Quand elle est usée, on recoupe 1cm, on peut aussi changer l'écrou et c'est reparti pour un tour 😁

Ara

Oui, même d'ailleurs avant d'user la tige filetée je crois qu'on a le temps de voir venir !

mich31159

Bonjours,pour éviter d'usee l'ecrou il existe des écrous plus long avec ceux là plus aucun problème d'usure

Herlem

Il est beau ce proto.
Est ce que les goupilles ne seraient pas mieux sur la diagonale opposée?
Je vois que tu n'as pas encore fait la poignée de serrage, avec une section pas ronde, carrée ou oblong, tu auras plus de force de serrage. Ça tiendra mieux en main.
A propos de force, plus le pas de vis est fin plus tu serres fort.

Thom38

Merci.
Pour les goupilles, je n'avais pas trop d'idée. Tu penses que ça serait plus solide sur l'autre diagonale?
J'envisageai des poignées hexagonales vite faites à la scie avec au moins 30/35mm de diamètre pour une bonne prise en main. La tige filetée simplement collée à l'époxy à l'intérieure.
Du coup une tige filetée classique serre plus fort qu'une version trapézoïdale avec un pas plus grand?

Herlem

Pour la diagonale, c'est une impression mais d'autres avis seraient bienvenus.
Pour le filetage, c'est une question d'angle comme pour un coin.
L'avantage des vis à pas plus grand comme les serre joints du commerce c'est que ça permet de visser/dévisser plus vite. c'est une question de compromis qui est éprouvé depuis longtemps.

Dr bois

Bonjour,
Par curiosité où avais vous trouver les "goupilles"
Et je vais posé une question bête mais je ne comprend pas dans quoi ce vis la tige fileté ? Si vous pouvez m'éclairer sur ce point je pourrais peut etre me lancer dans la fabrication de ces magnifiques serre joint. Bravo

Thom38

Bonjour Dr bois ,
Les goupilles qui tiennent le mors fixe proviennent d'une barre d'acier de 6 mm coupée à bonne longueur (je n'avais que ça sous la main). Lors de ma 1ère tentative avec une barre en laiton de 3mm, le mors reculait au serrage... Faut du rigide ;-)
Dans la vidéo, mors fixe et goupilles sont aussi collés à l'époxy.

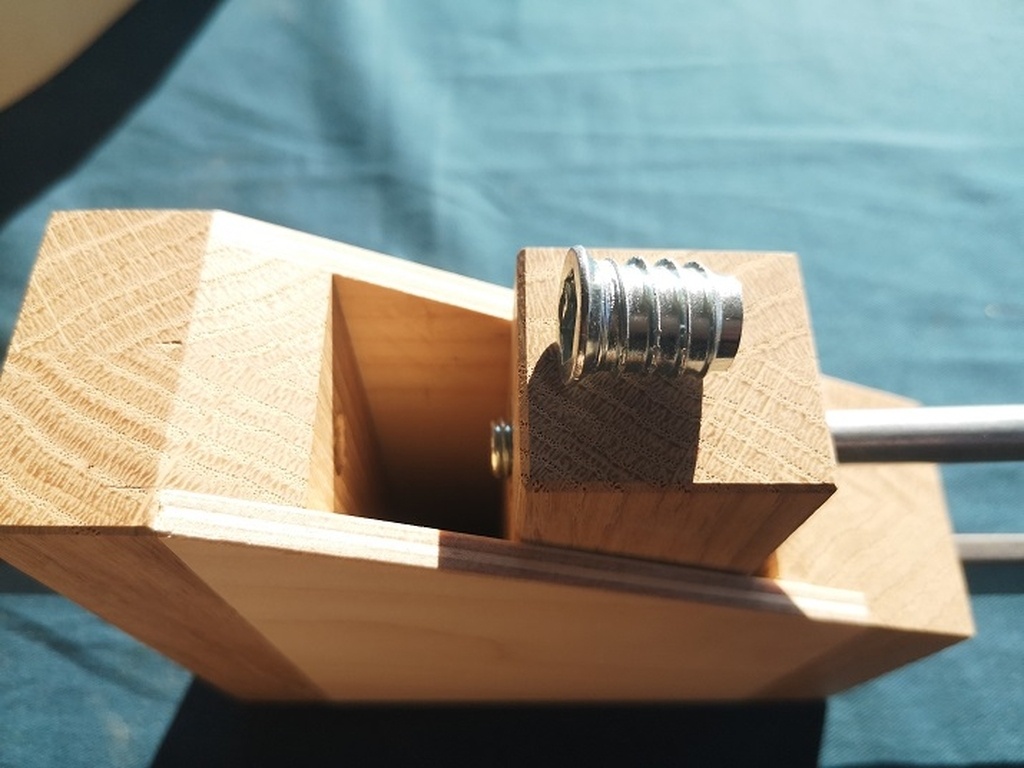

Pour la tige filetée, j'ai utilisé un écrou long. Un écrou standard serti dans le bois doit pouvoir convenir (quid de son espérance de vie? Mais facile à changer).

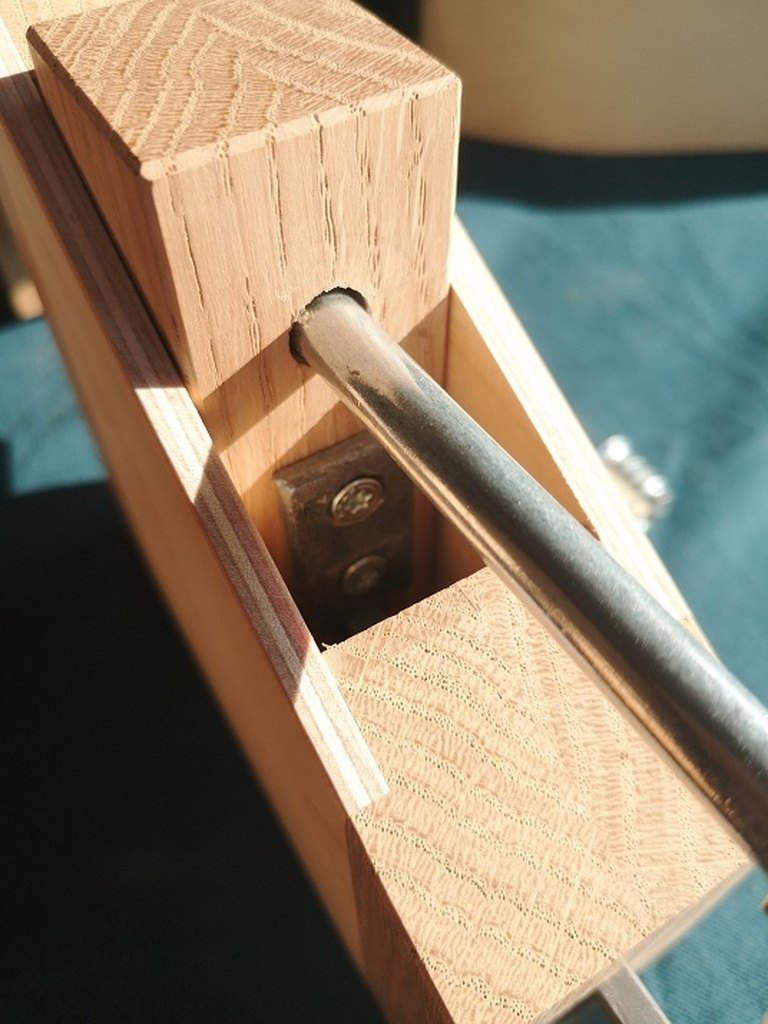

Il faut prévoir un renfort métallique où la tige filetée vient pousser.

J'ai aussi ajouté une patte en métal à l'arrière du mors mobile (celui qui tient la tige filetée) pour un meilleur blocage sur la barre de 6x30 (sûrement que 8x.. serait mieux car plus de bois de bout en contact).

Bonne réalisation, tiens moi au courant du résultat 👍

Dr bois

Merci beaucoup pour les explications je comprend mieux le fonctionnement du serre joint devant faire des plateau de bois en assemblant des planche par bouvetage je vais en avoir rapidement besoin

Mémémarie

Bonjour, bravo pour cette proposition et cette réalisation qui seront utiles à beaucoup (dont je fais partie). Je me pose la question du poids de cet ensemble et du supplément de poids si on part, comme proposé, sur une barre de 8 mm ...

Thom38

Bonjour Marie-Hélène MIRABEL

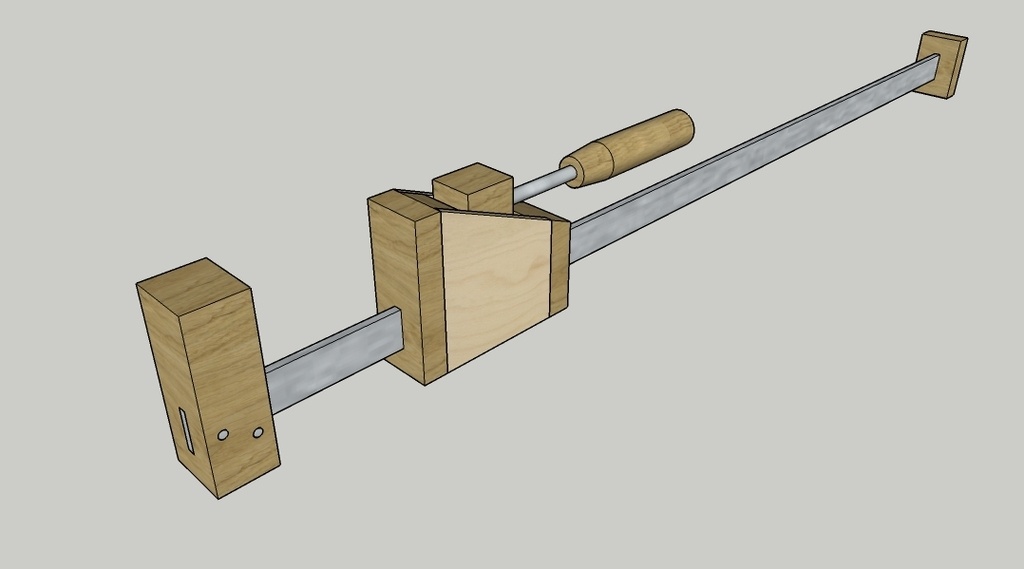

Comme tu peux voir, j'ai mis à profit la formation SU de José ;-)
Avec une barre de 1m et 6x30 mm², le serre-joint pèse 2,2kg dont 1,4kg de barre. Je le trouve plutôt léger par rapport à un serre-joint à pompe de même taille.
En passant à 8mm, ça ajoute environ 460g (densité de l'acier de 7,8)...

A voir suivant tes besoins de serrage car plus la barre sera longue plus elle va cintrer.

Mémémarie

Merci pour tes réponses, j'aurai bien besoin de tes serre-joints pour mes portes de boxes. la formation de José me permet de prendre totalement connaissance de ta réalisation, et j'ai deja imprimé la feuille de débit, grand merci à tous les deux.
