Mig

Diviseur de traçage longitudinal

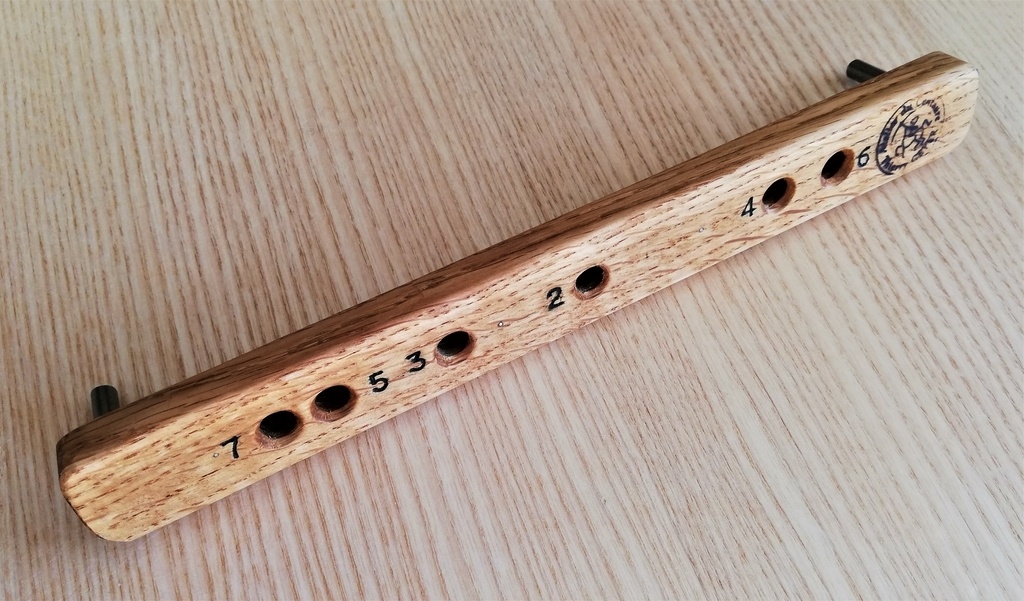

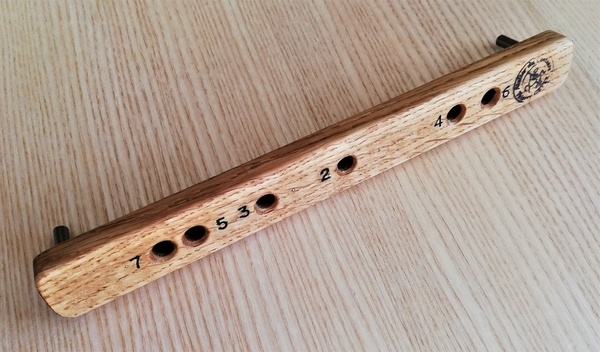

Un diviseur bien utile en assemblage menuise ou en charpenterie, permettant de gagner un temps précieux pour tracer les tenon - mortaises, les emplacements de vis ou rainures, le bouvetage, les alignements de perçage ou des vis …
Sur le plan un modèle pour des largeurs de bois jusqu’à 250 mm, un autre jusqu’à 100 mm.

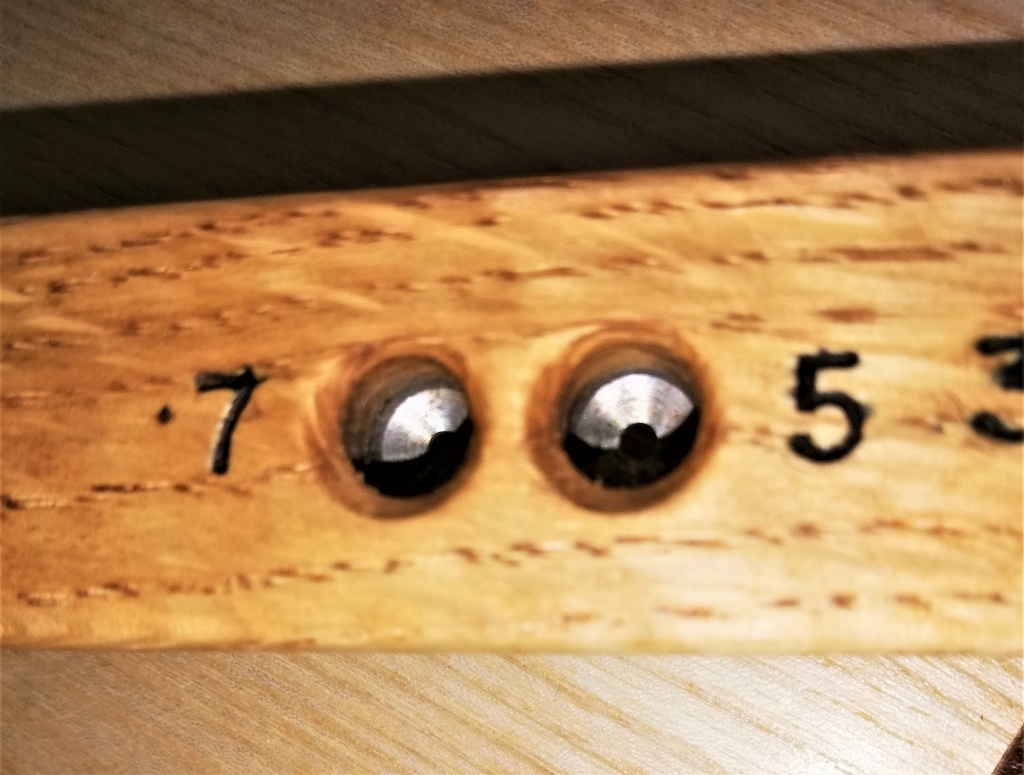

Le chiffre marqué correspond à la fraction de largeur 3=1/3... 5=1/5... etc!

Mis à jour

Publications associées


Discussions

Mig  a publié la création "Diviseur de traçage longitudinal".
il y a 2 ans
Franfrantz

C’est bien intéressant! Je m’interroge sur la manière utilisée pour le réaliser, et sur la précision que tu arrives à obtenir.

Mig
( Modifié )

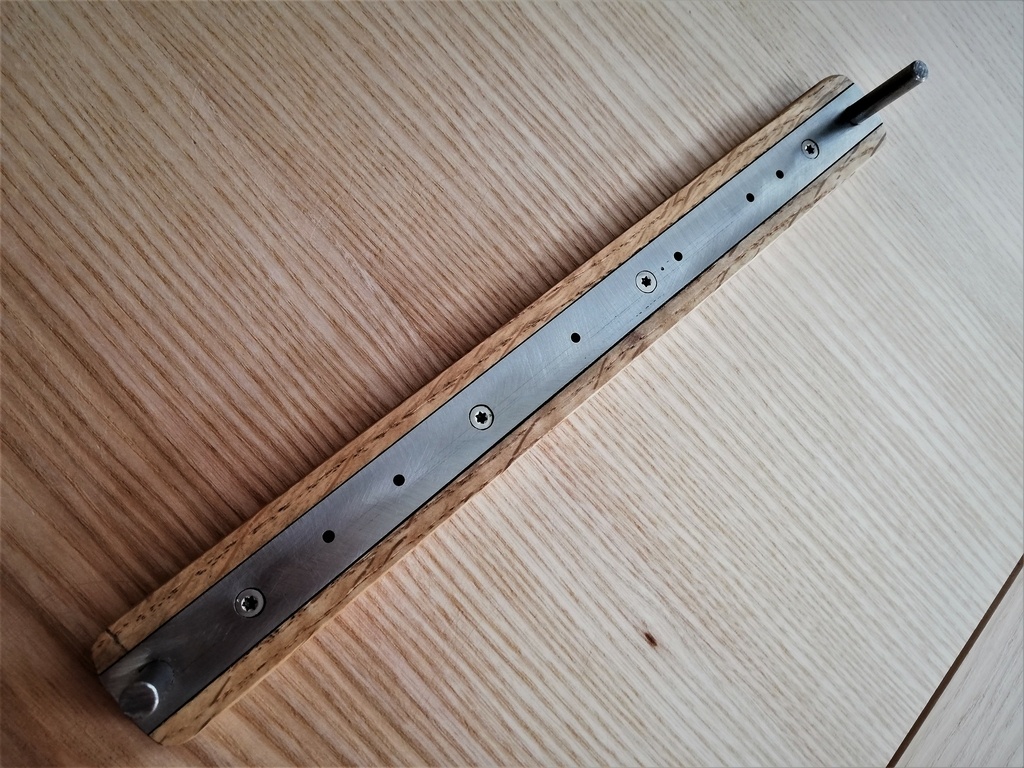

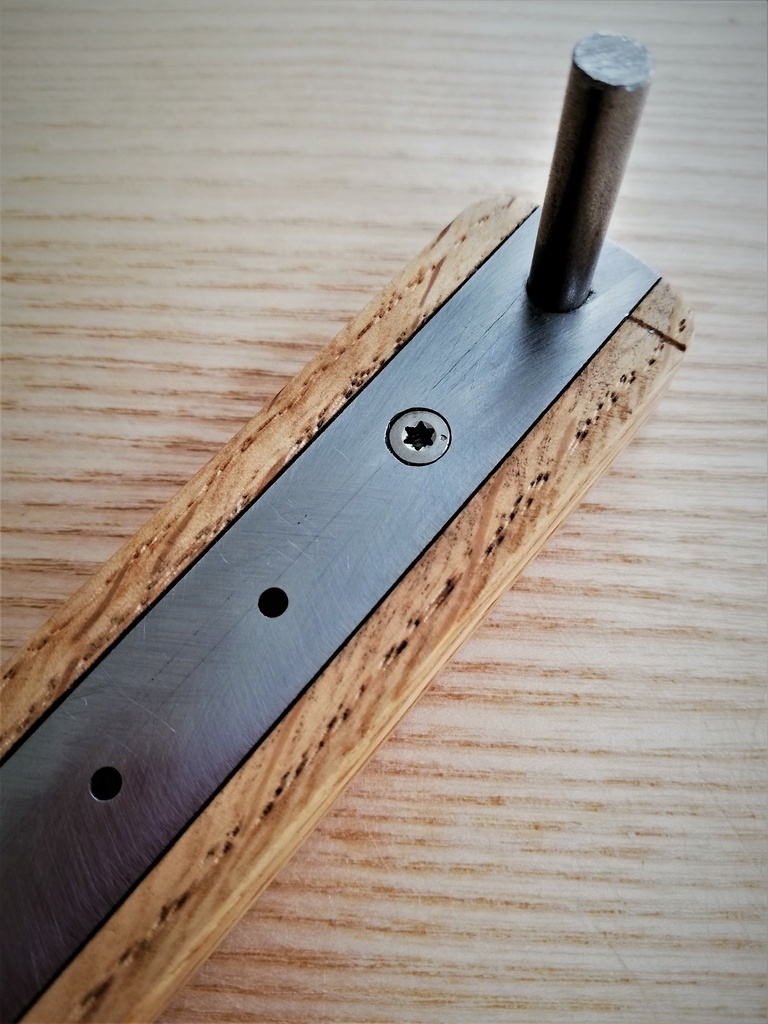

J'ai utilisé une semelle en acier doux pour sa stabilité (méplats de 15 × 4 + 2 piges de diamètre 6 mm) Le reste, c'est du décor et du marquage avec du chêne en 28 × 250

La précision doit se faire surtout au niveau du pointage des distances selon le plan dont le raccourcis est plus haut à droite

Le résultat n'est pas au dixième de micron mais sur des pièces de bois comme les planches, pieds, chevrons et poutres cela suffit amplement

Franfrantz

J’adore l’idée! Bravo! C’est simple et efficace, ça me botte bien.

Lsda26

quelqu'un peut expliquer le fonctionnement avec des photos si possible?

Mig

Regarde le schéma du plan associé et tu comprendras tout.
Une fois le trou de la division retenue, il suffit de promener le crayon enfoncé dans le trou en déplaçant le crayon et le diviseur dont les deux piges métalliques sont plaquées sur la pièce de bois ...
