Escalier à l'anglaise débillardé


Voici mon premier escalier, mon parcours professionnel m'ayant plus amené à faire de l'agencement. Il à été fabriqué en octobre 2020. Je voulais faire le parquet avant de publier sur ADB, c'est pas fini (du coup les photos sont pas forcément top) mais je viens quand même le partager.

Dans notre projet de rénovation d'une petite maison de ville on devait fabriquer un escalier, celui d'origine était en béton et sa position ne correspondait pas au nouvel aménagement.
Je voulais un escalier à l'anglaise pour un aspect plus léger tout en gardant le côté traditionnel qui correspond à l'esprit dans lequel nous rénovons.

L'étude du projet à été faite via Autocad et TopSolid. Comme je n'avais jamais vraiment fabriquer d'escalier (j'avais participer à quelques uns dans différentes entreprises) et encore moins débillardé et à l'anglaise, le challenge s'annonçait sympa. A l'époque je ne connaissais pas l'ADB et le traité de sylvainlefrancomtois . J'ai donc ressorti mon Jamin, j'ai posé des questions à gauche et à droite.

Voici les contraintes cage d'escalier de 1923mm part une largeur de 1908mm avec un recul de 1735mm pour le départ. La hauteur est de 2918mm et il faut échapper une porte sur la dernière volée.
Apres calcul, nous avons des hauteurs de marche de 182 avec un giron de 230.
On voulait garder un maximum d'emmarchement, on part alors sur 855 d'emmarchement avec une main courante sur balustre coudée. Sauf qu'au moment de tracer la main courante, je me retrouve avec des déformations. Je retrace encore et encore mais rien n'y fait, je cherche de l'aide un peu partout, en vain. Je me dis que c'est peut être le rayon qui est trop petit sans être sur que se ne soit ma manière de tracer qui n'est pas bonne. Au détour d'une vidéo de Samuel Mamias j'entend parler d'un certain sylvain qui l'a aidé. Je fini par trouver le fameux Sylvain sur l'ADB, alors je me suis inscrit afin de pouvoir le contacter et lui exposer mon problème. Il me dit alors qu'il faut se résigner à perdre sur l'emmarchement afin d'augmenter le rayon de la main courante. J'ai préférer passer sur des barreaux droit avec une main courante à l'aplomb du limon crémaillère (encore merci sylvainlefrancomtois pour ton aide)

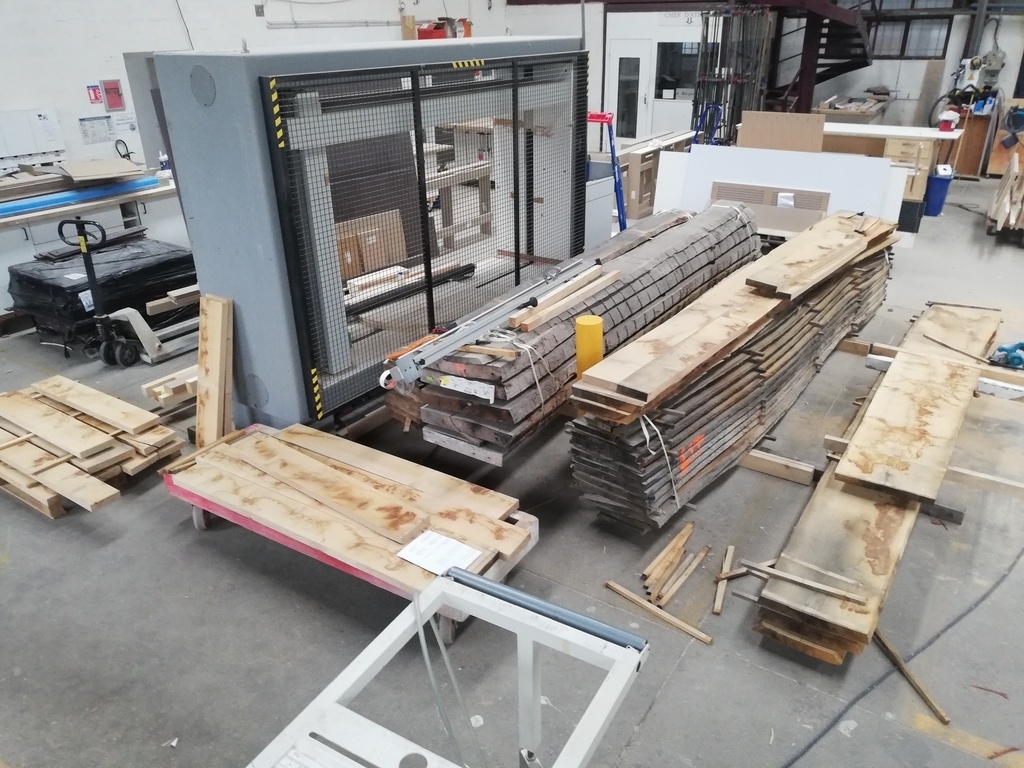

Une fois l'étude réalisée je part choisir mon bois, se sera du chêne (le plus clair possible)
Merci à mes collègues de boulot d'avoir pris le temps de venir choisir les plots avec moi.
je pose un mois de vacances avec pour objectif de sortir l'escalier (sans main courante) dans ce temps imparti avec la production de l'atelier qui passe avant tout. (merci à ma patronne pour l'accès à l'atelier)

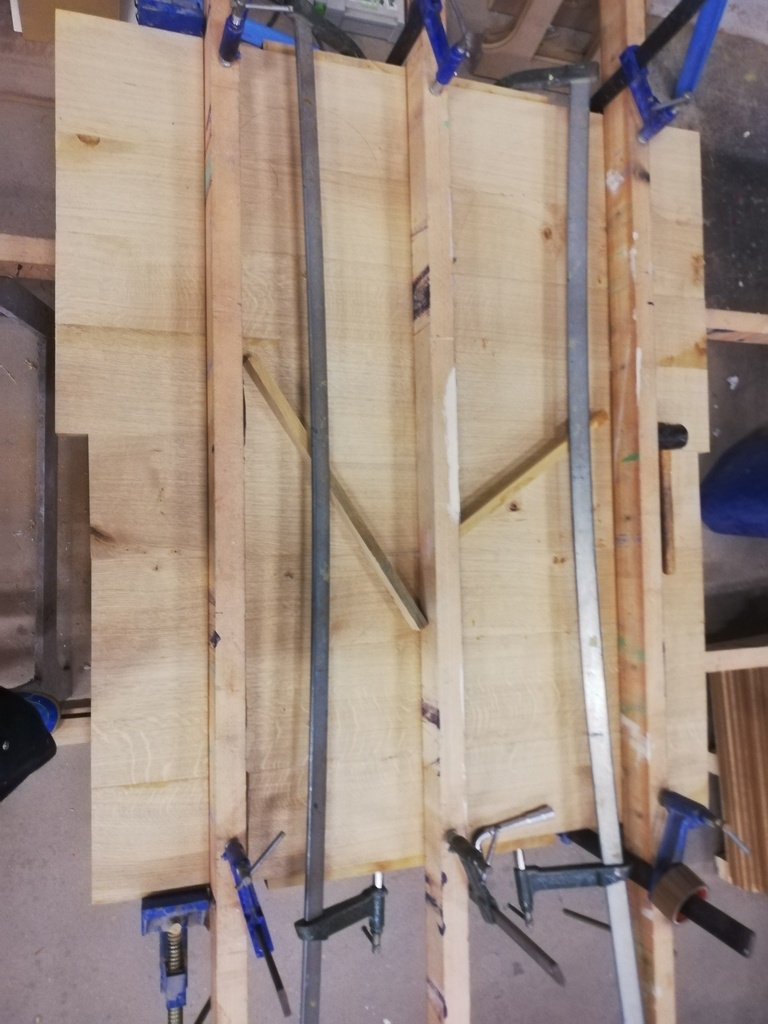

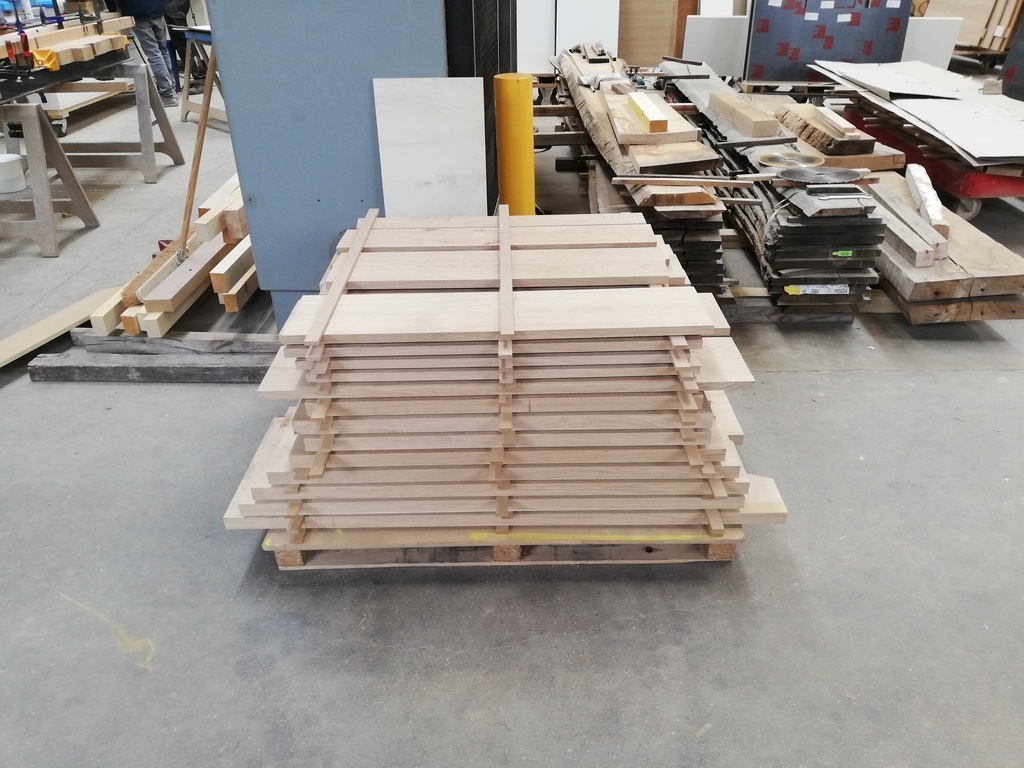

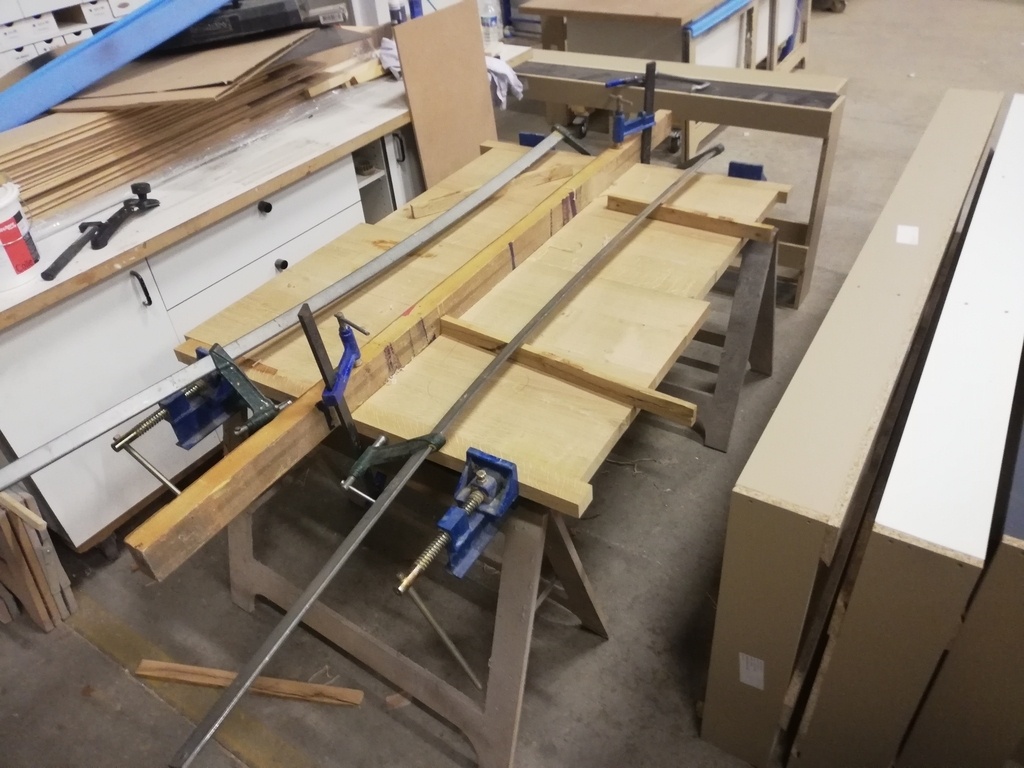

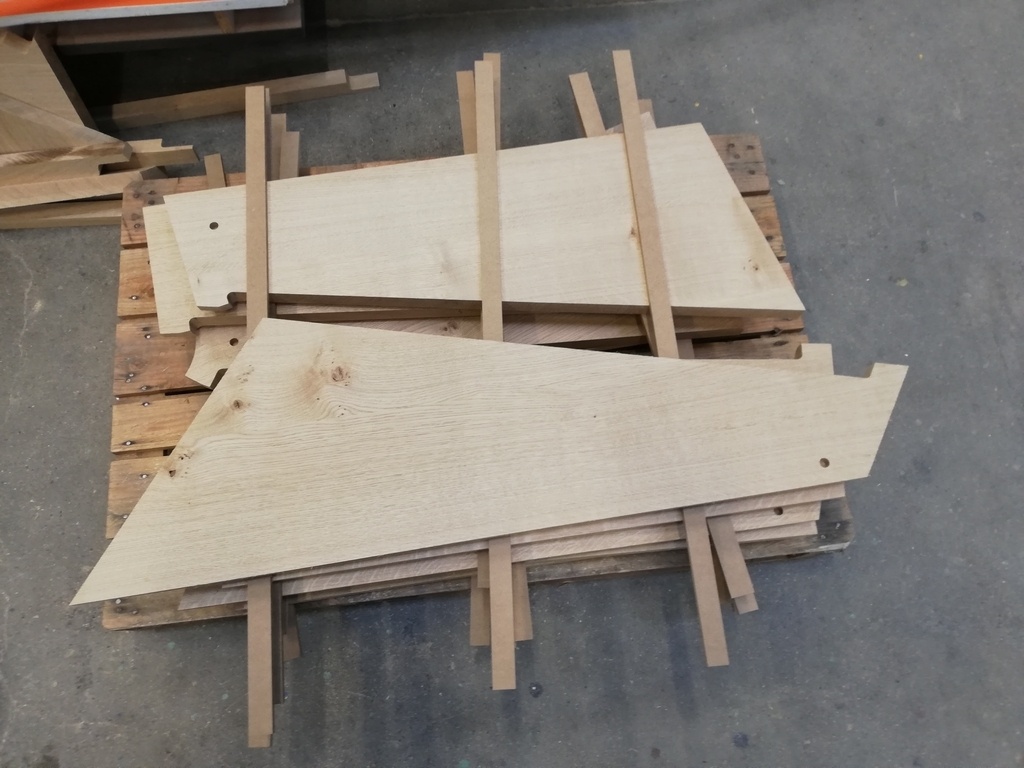

Je commence par débiter et coller les marches et contre-marches afin de les laisser se reposer le temps de faire les crémaillères.

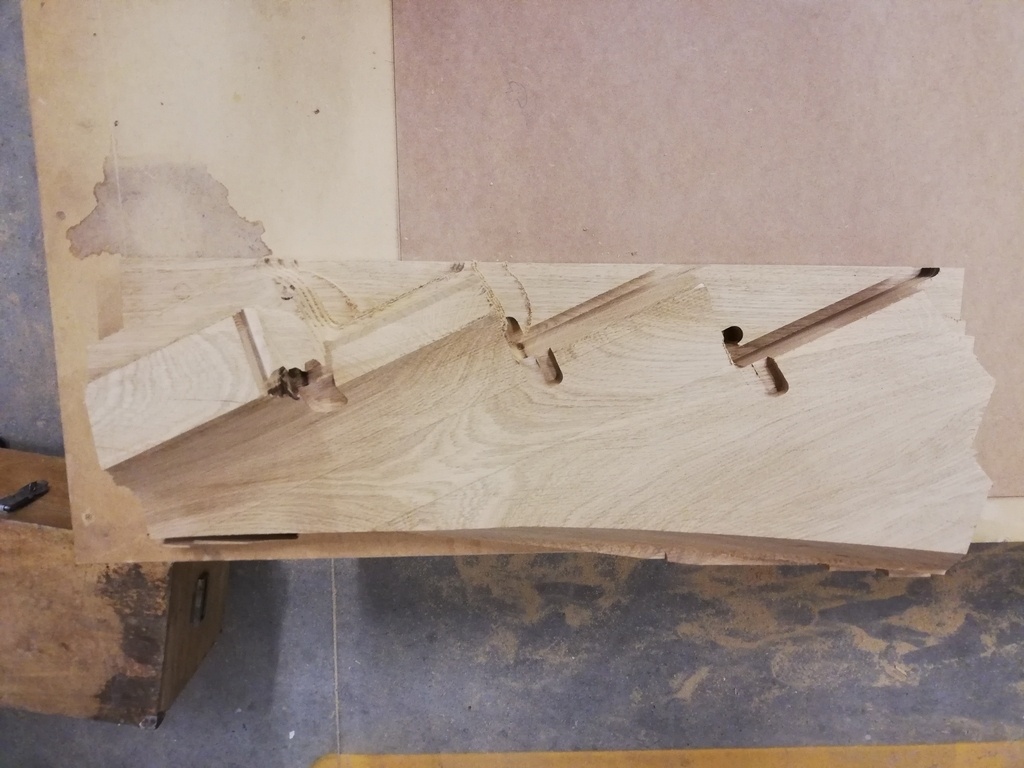

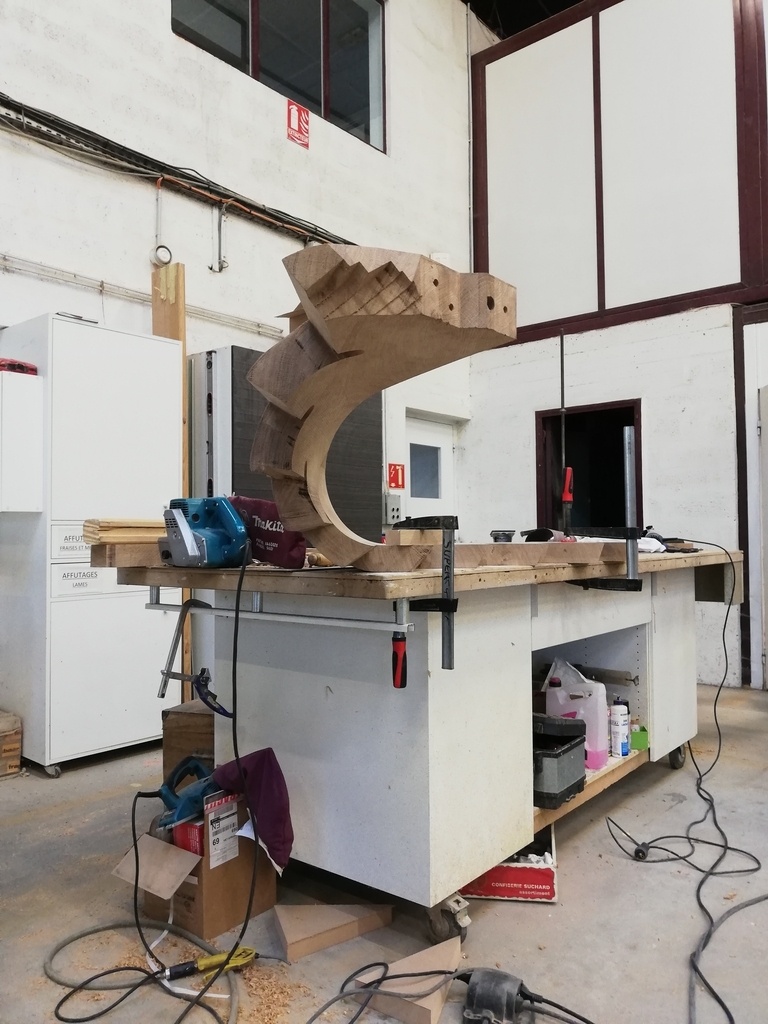

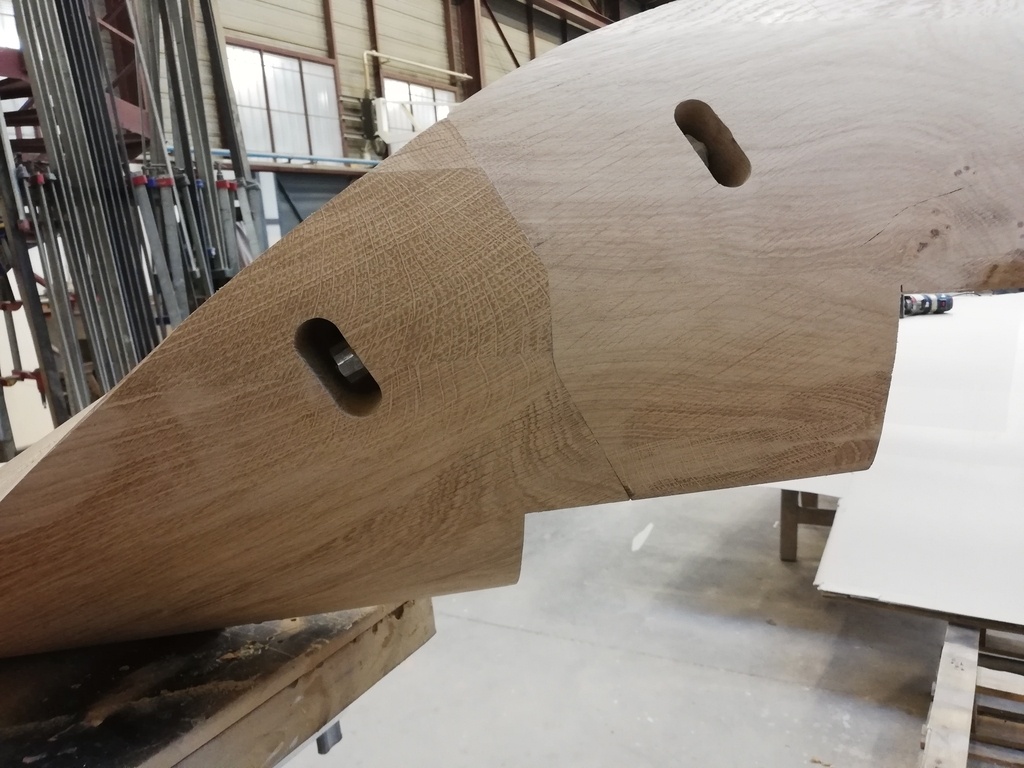

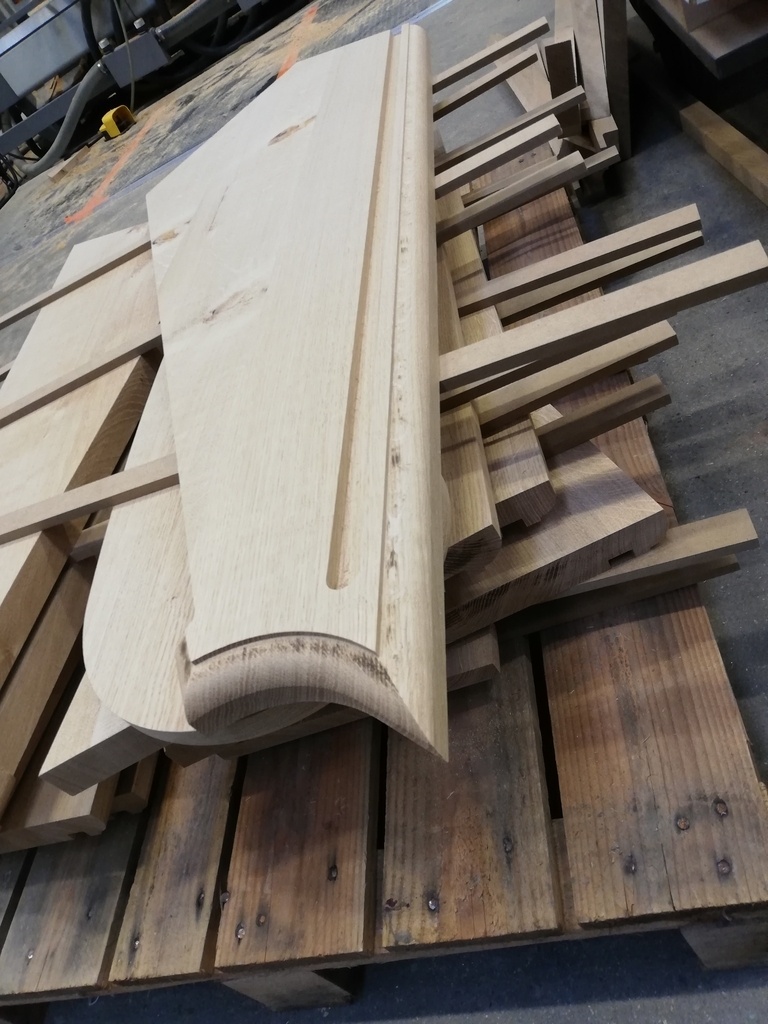

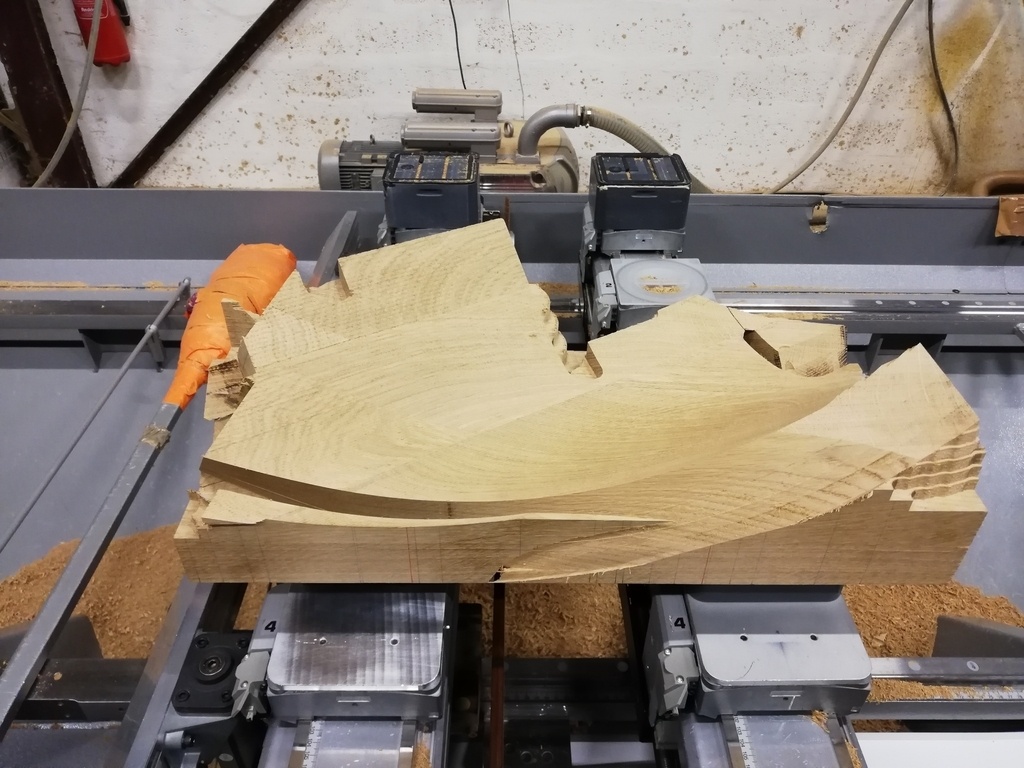

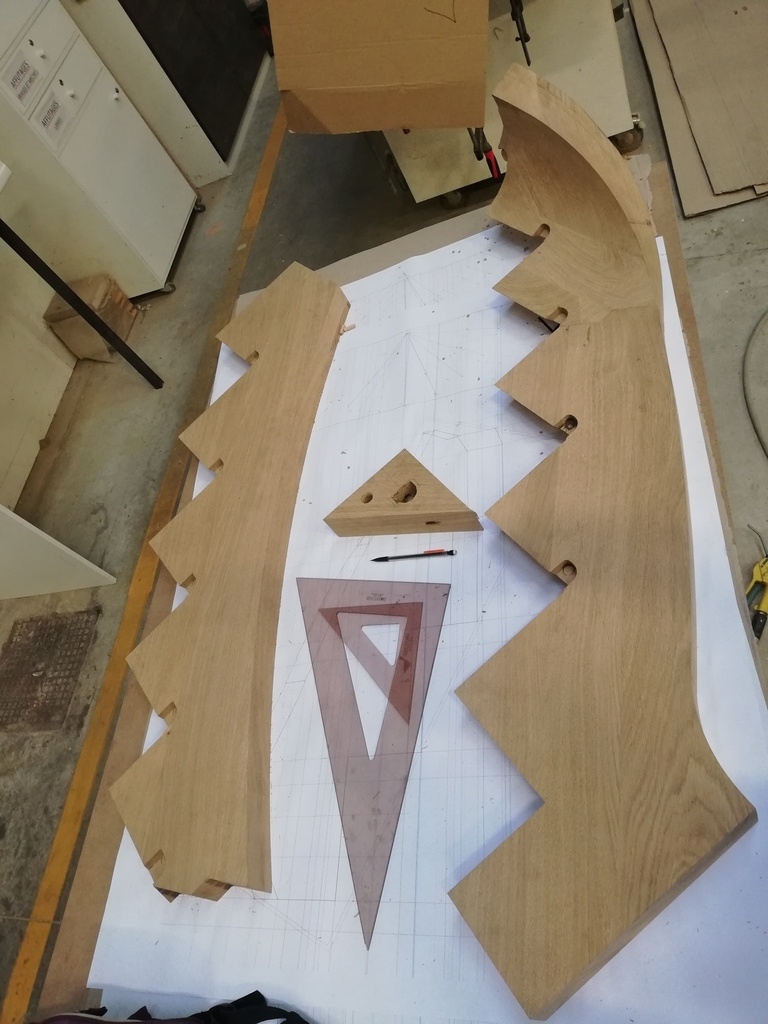

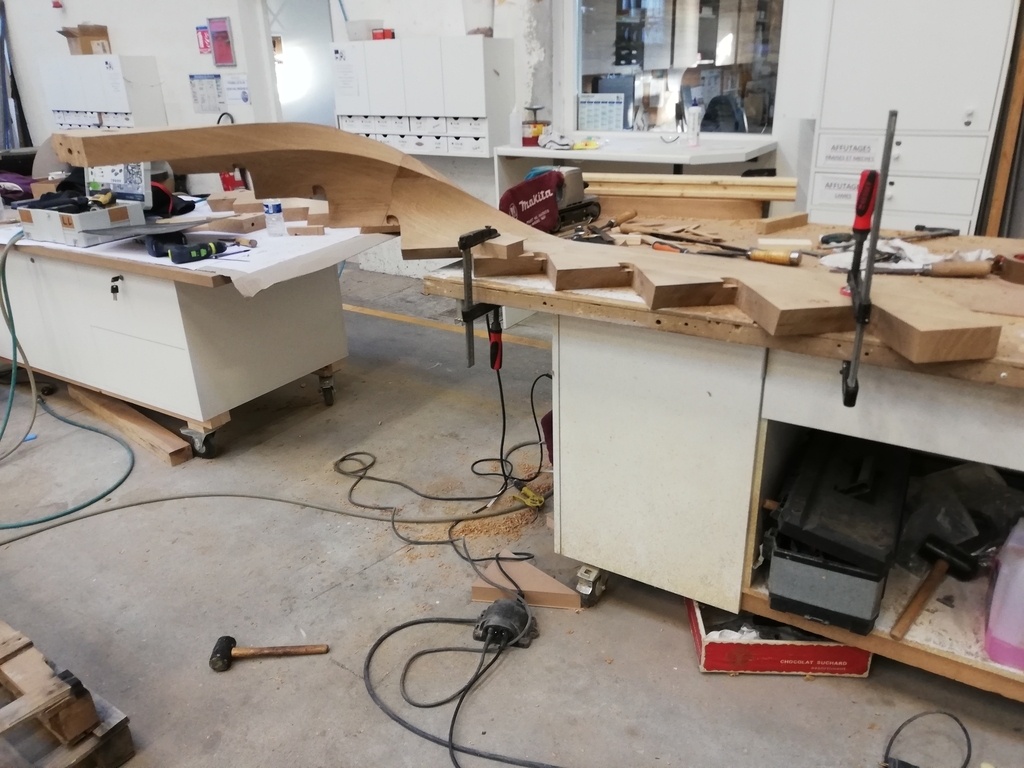

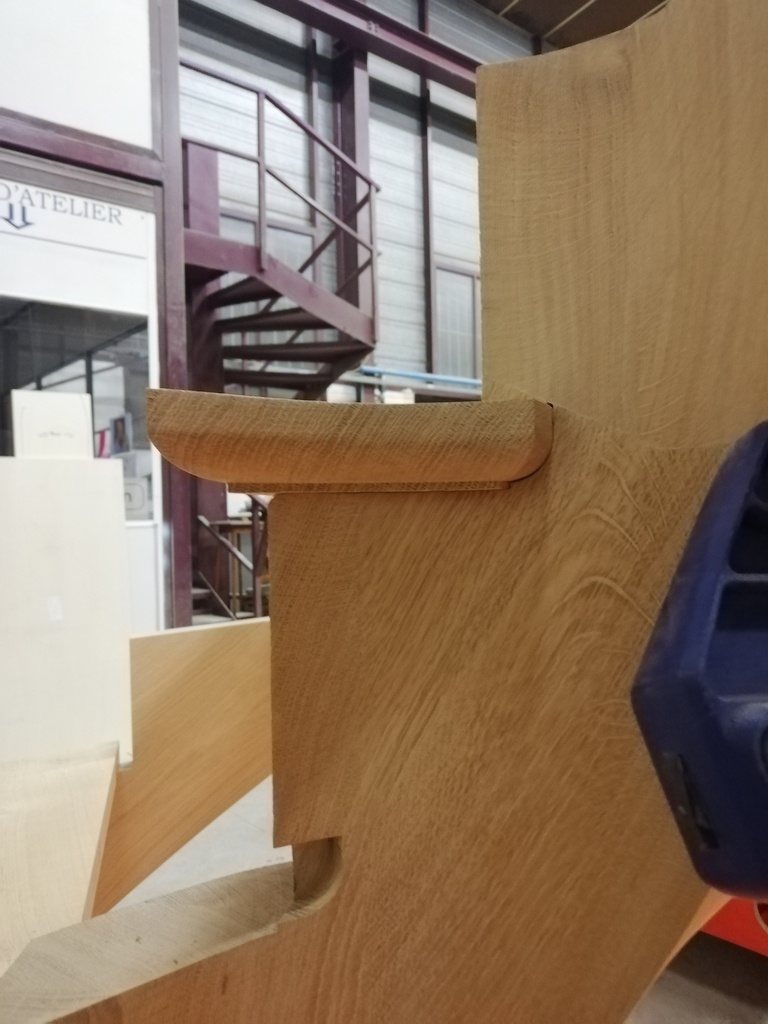

Une fois les crémaillères ajustées j'usine les marches et contre marches

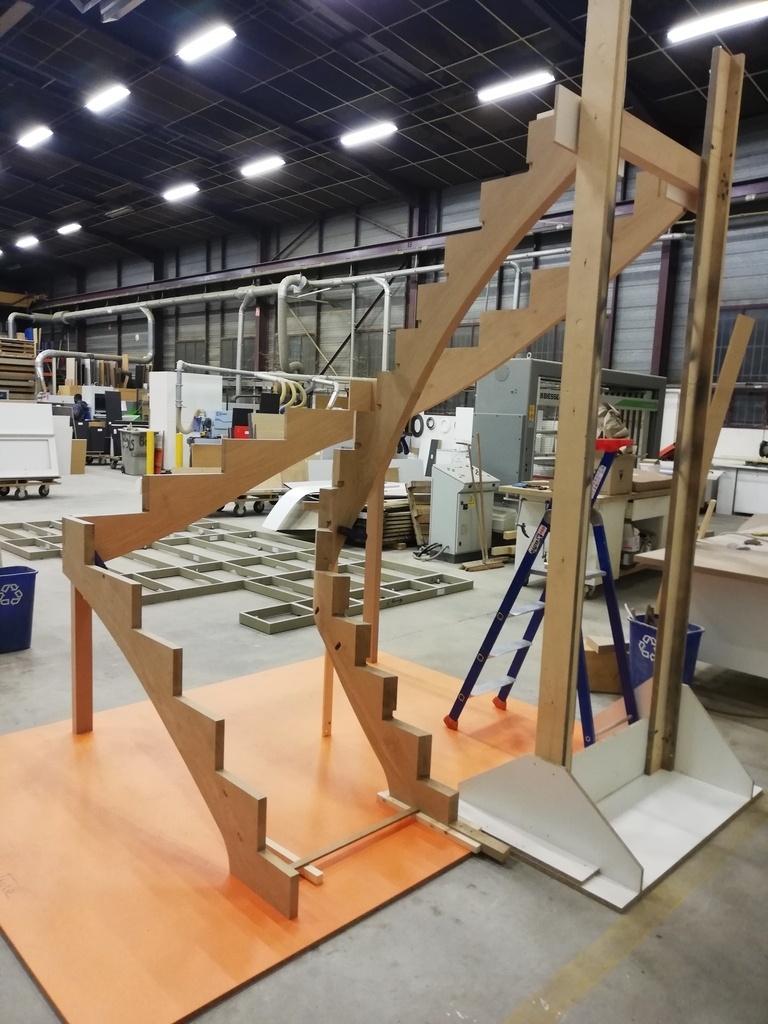

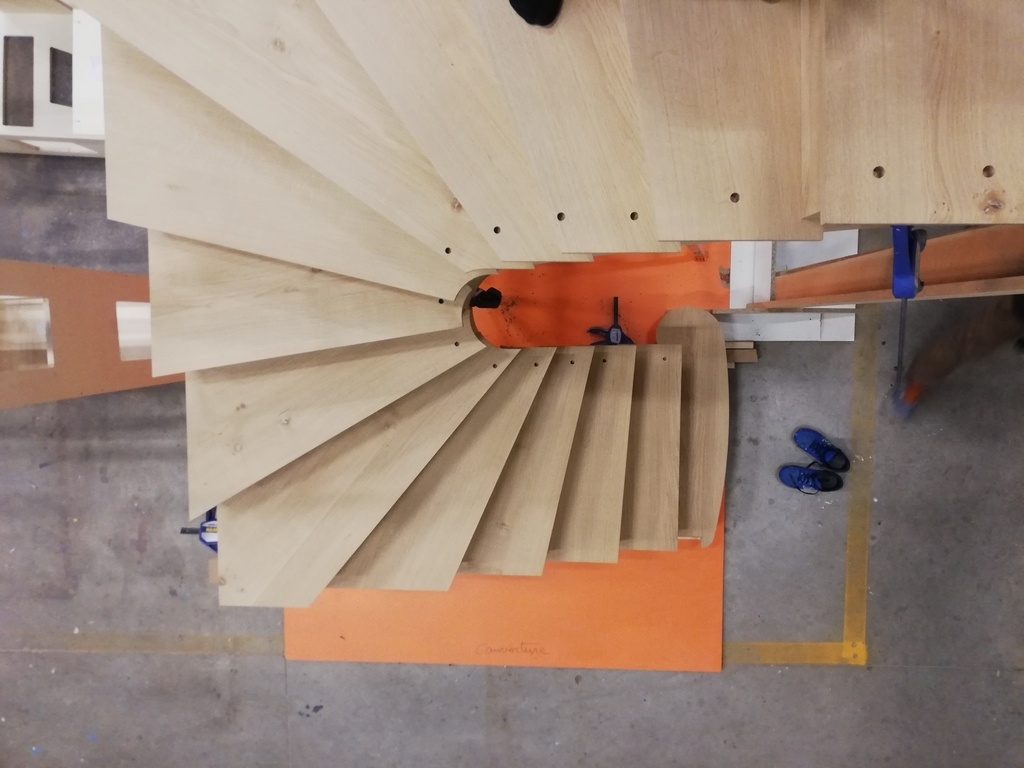

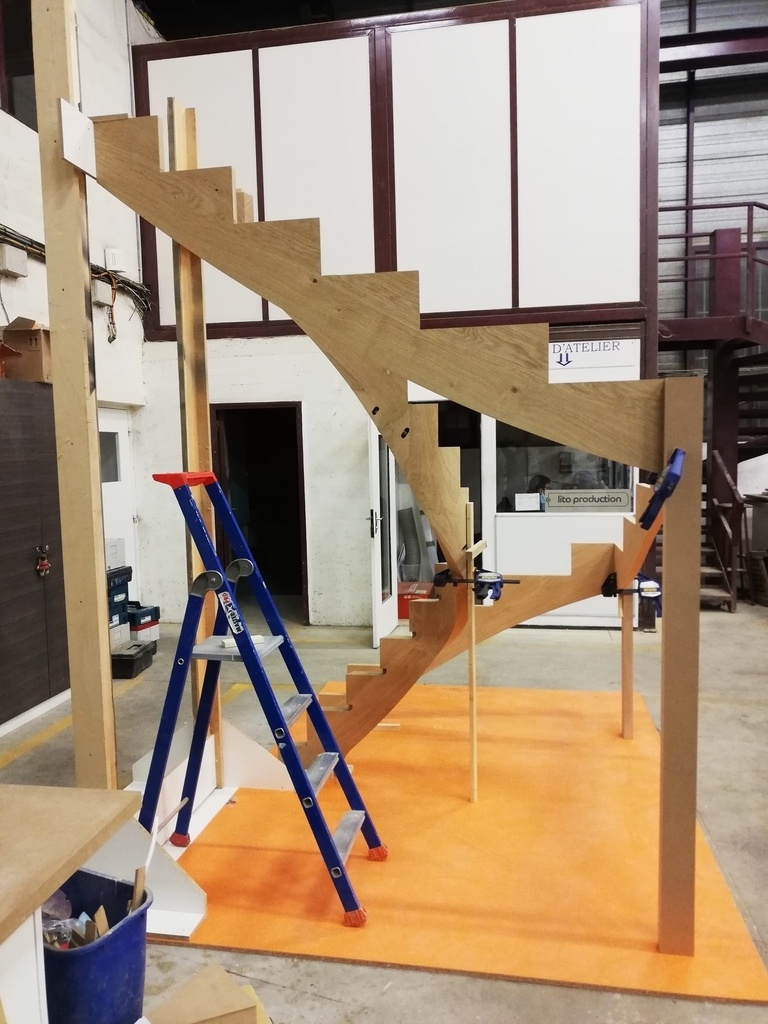

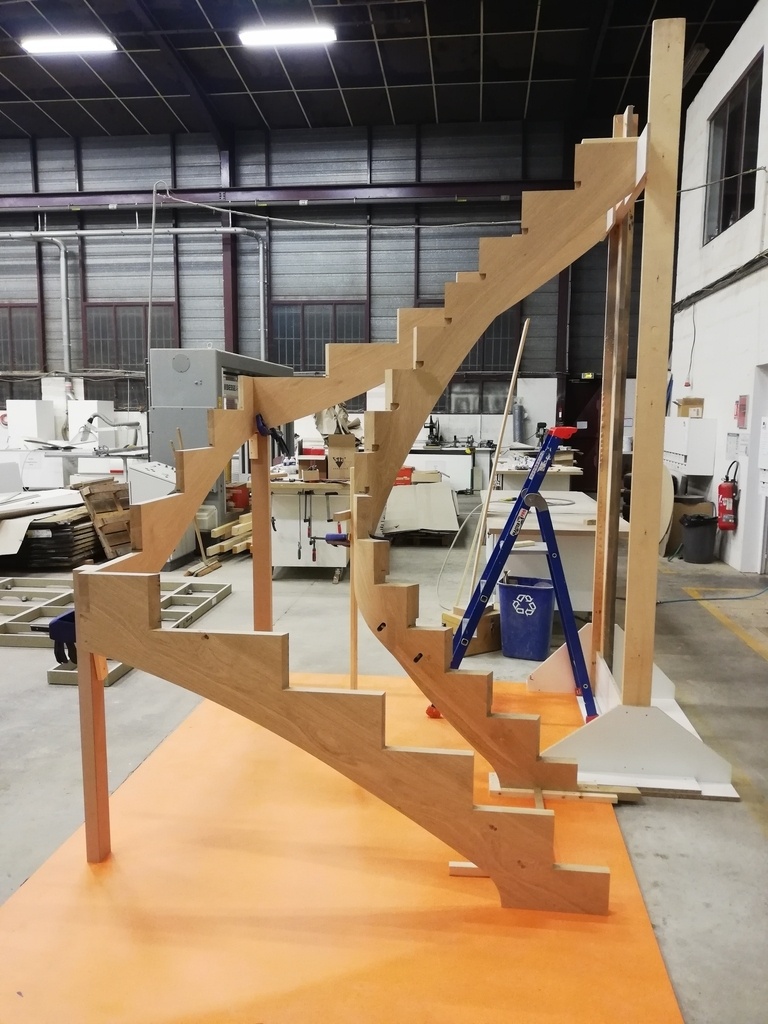

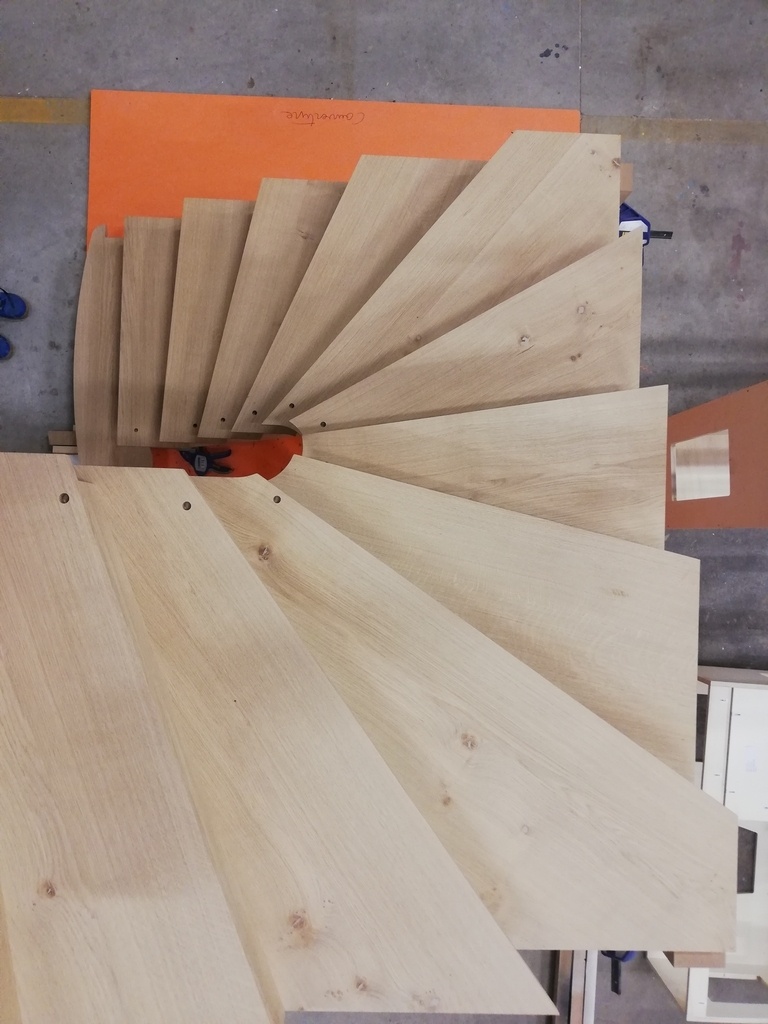

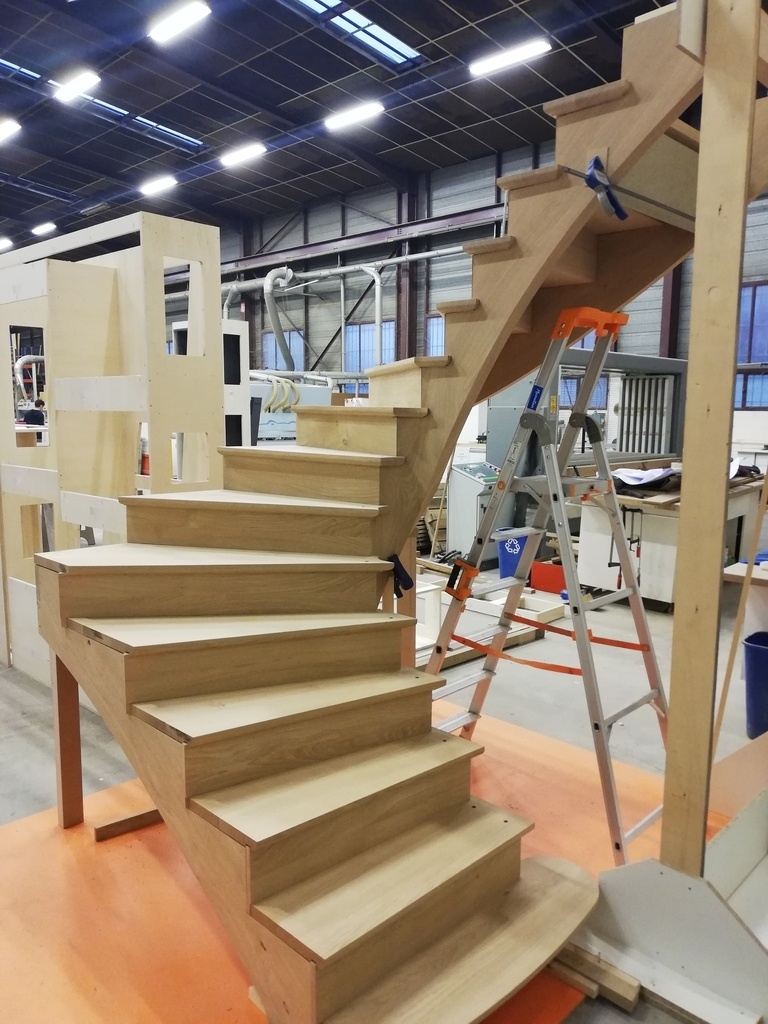

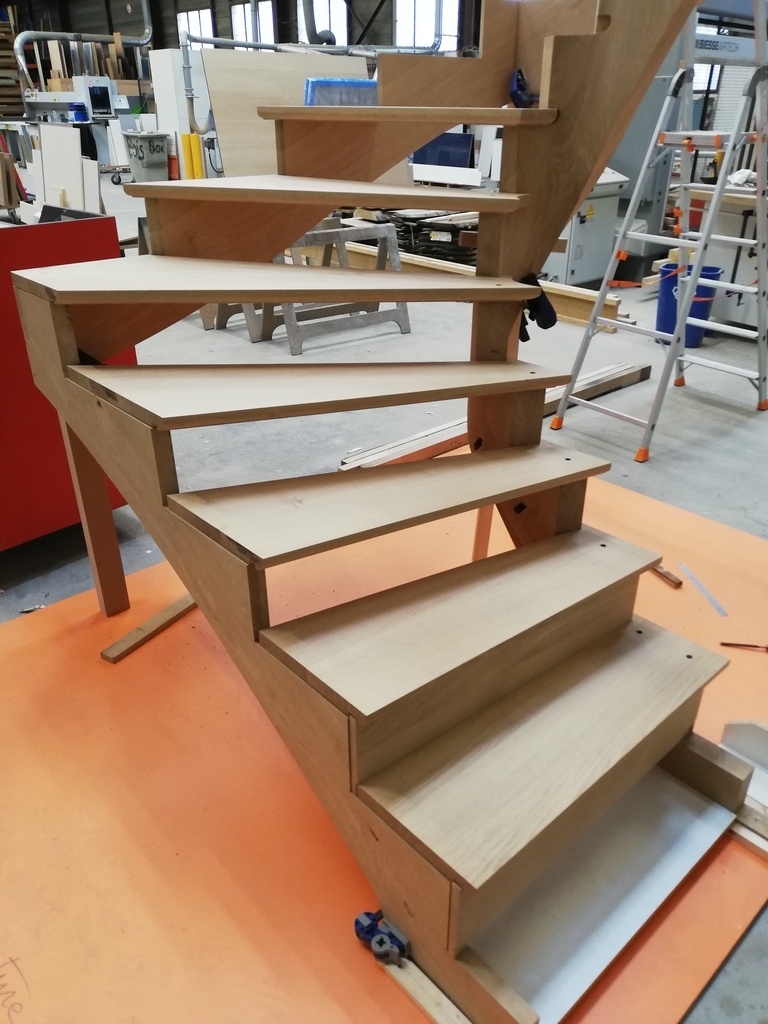

Puis vient le premier montage à l'atelier

Et voilà les 4 semaines de vacances sont bouffées. Le plus gros est fait, reste à démonter et poncer au 120.

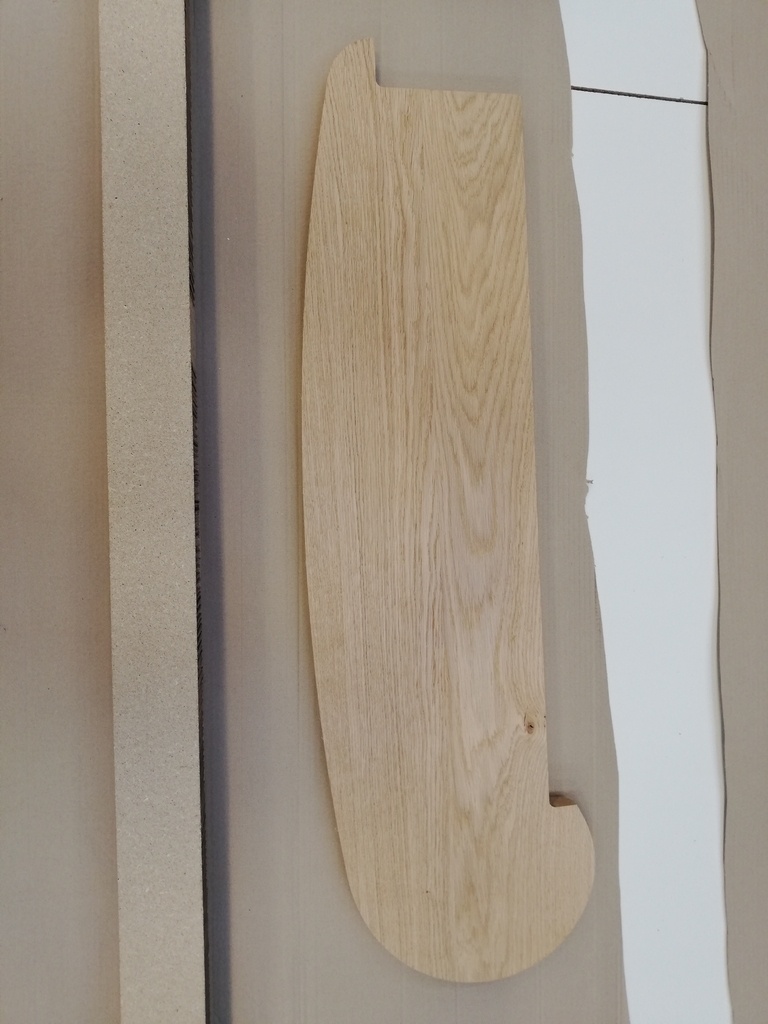

Je n'ai pas fabriqué la contre-marche de départ qui sera en massif ainsi que la main courante et le stylobate.

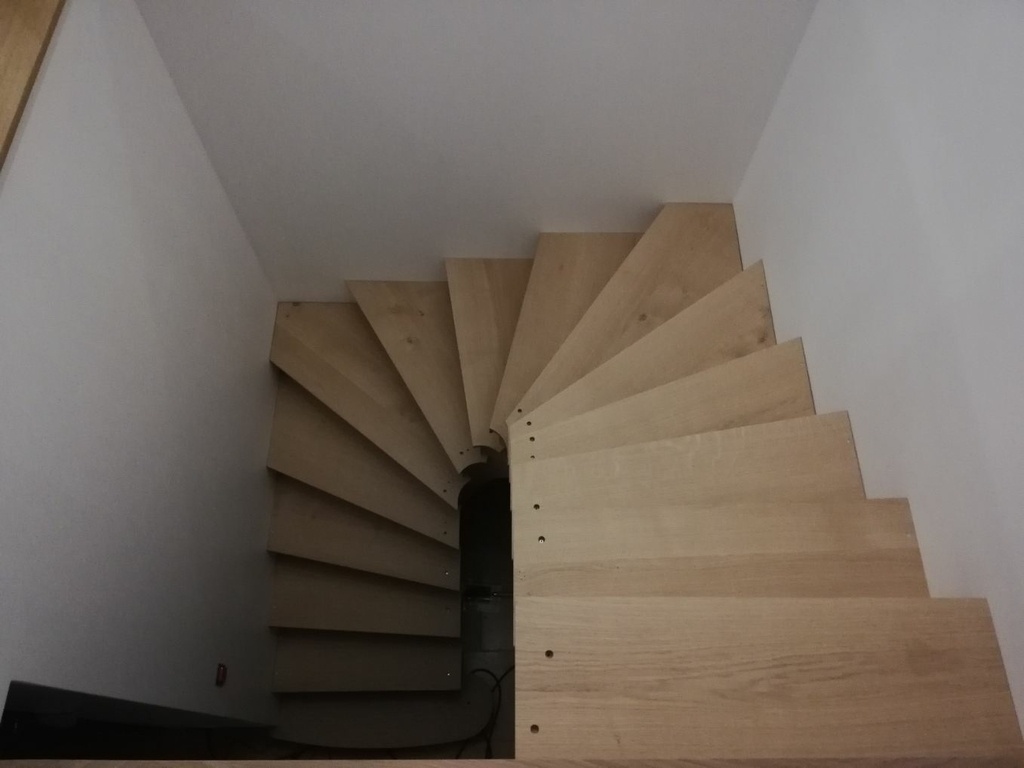

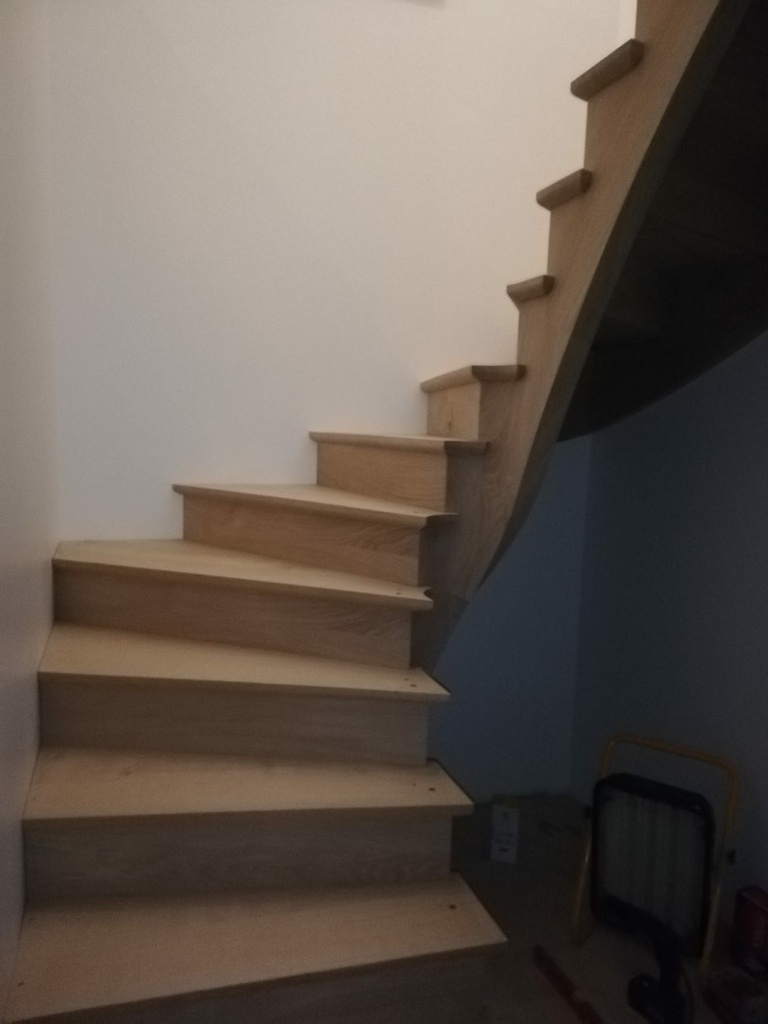

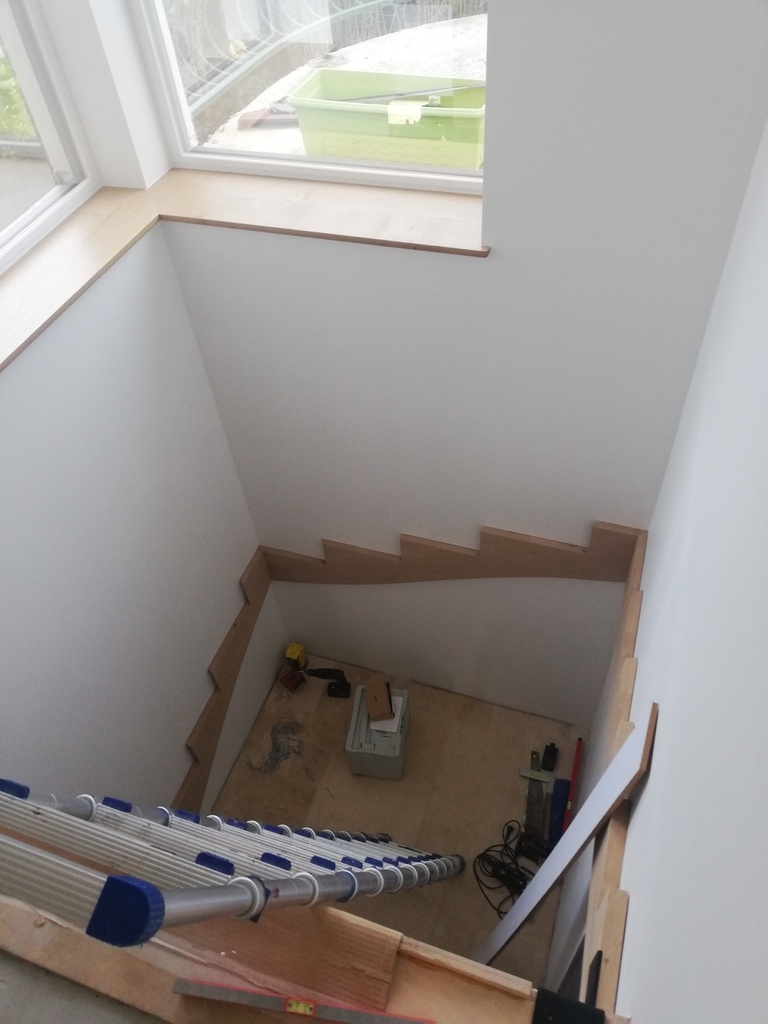

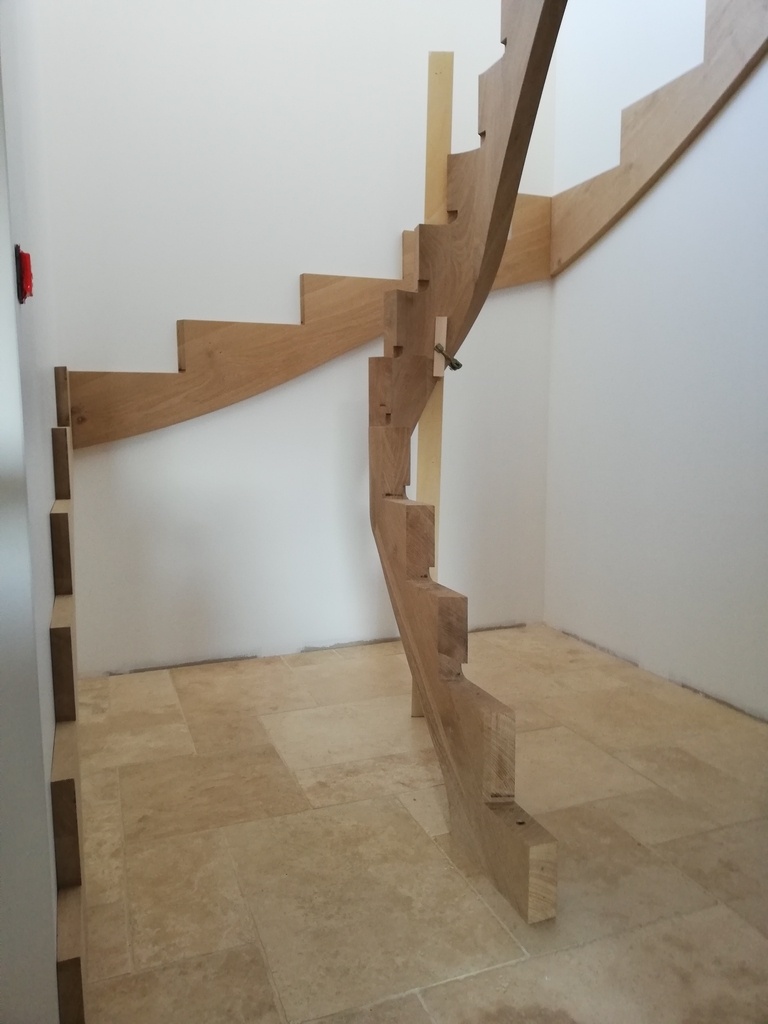

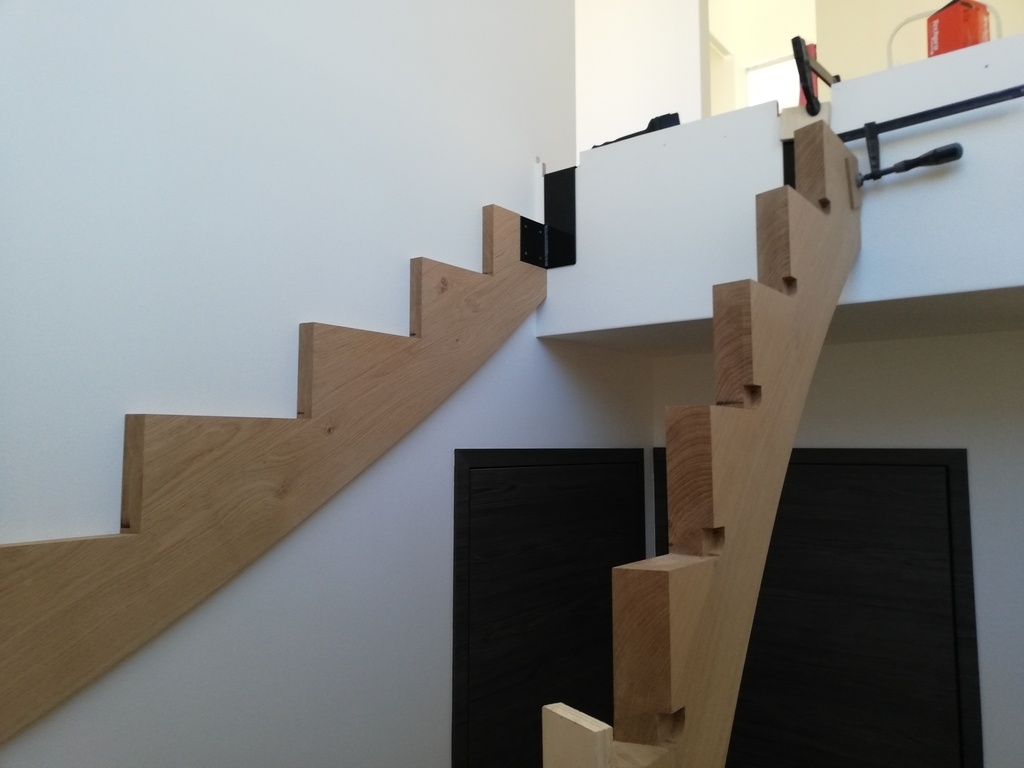

Puis vient la pose

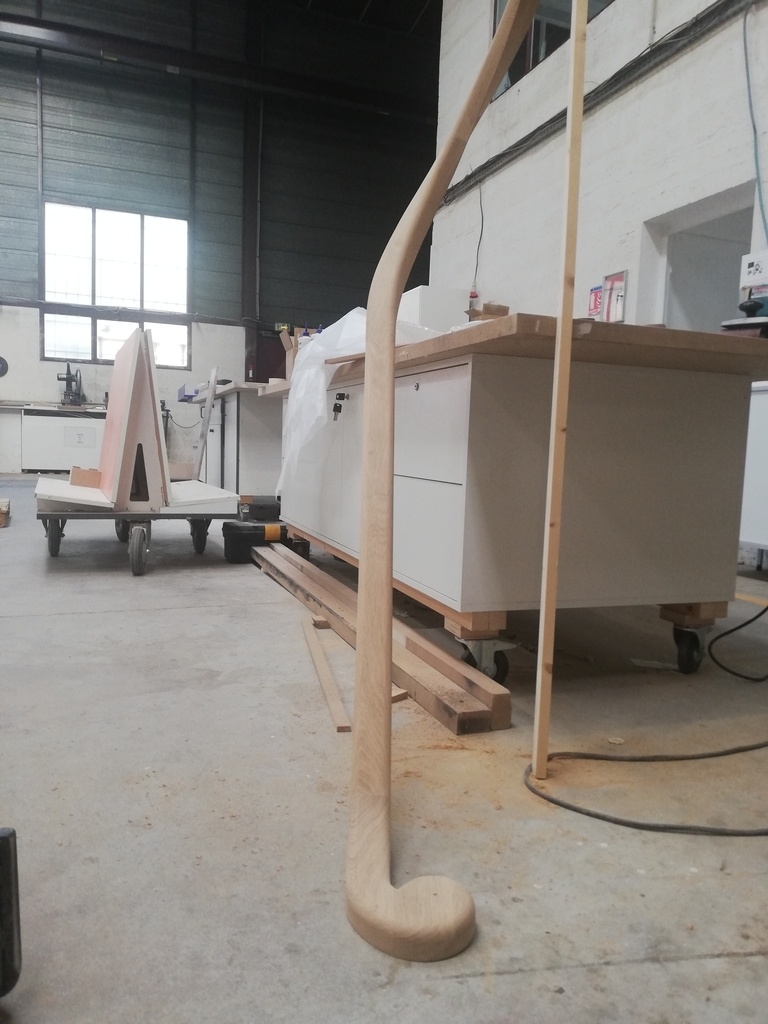

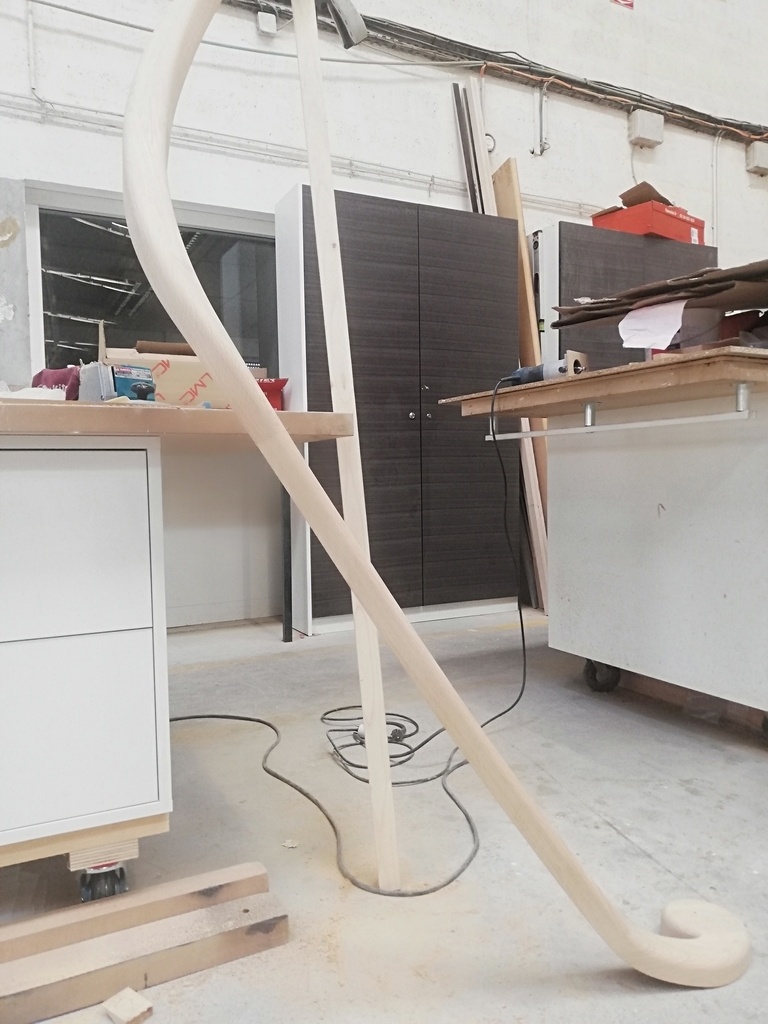

S'en suit la main courante, la contre-marche de départ, le stylobate, la finition des barreaux et poteau de départ.
Je n'ai pas beaucoup de photo de toutes ces étapes.

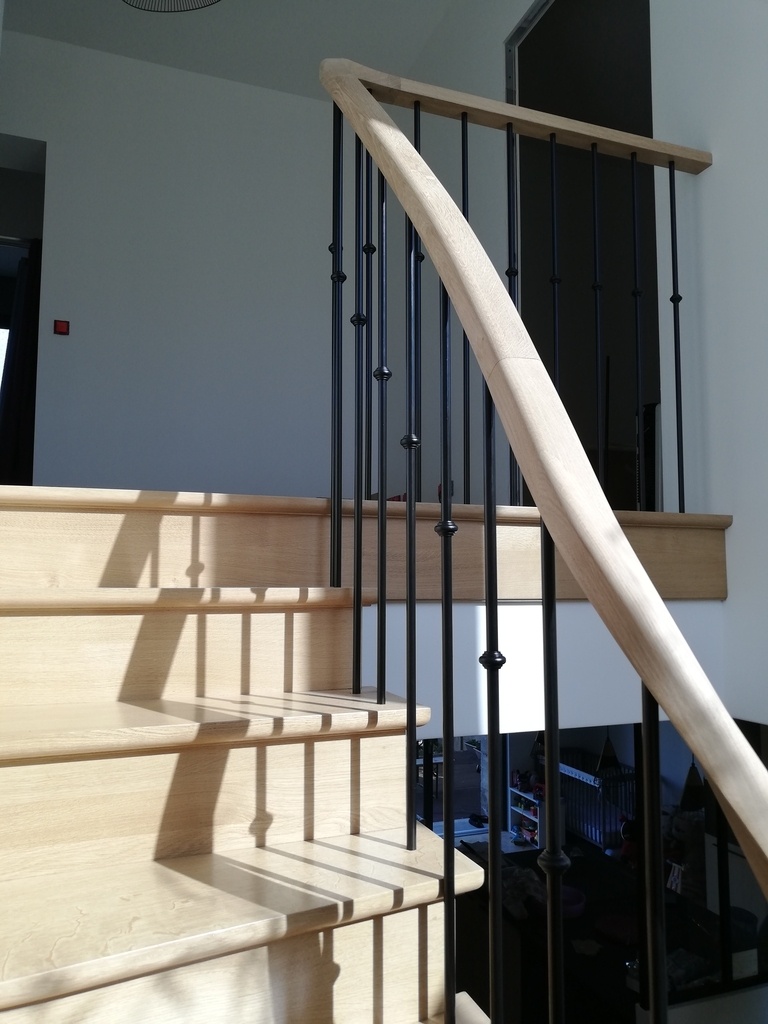

Pose main courante, stylobate, contre-marche de départ

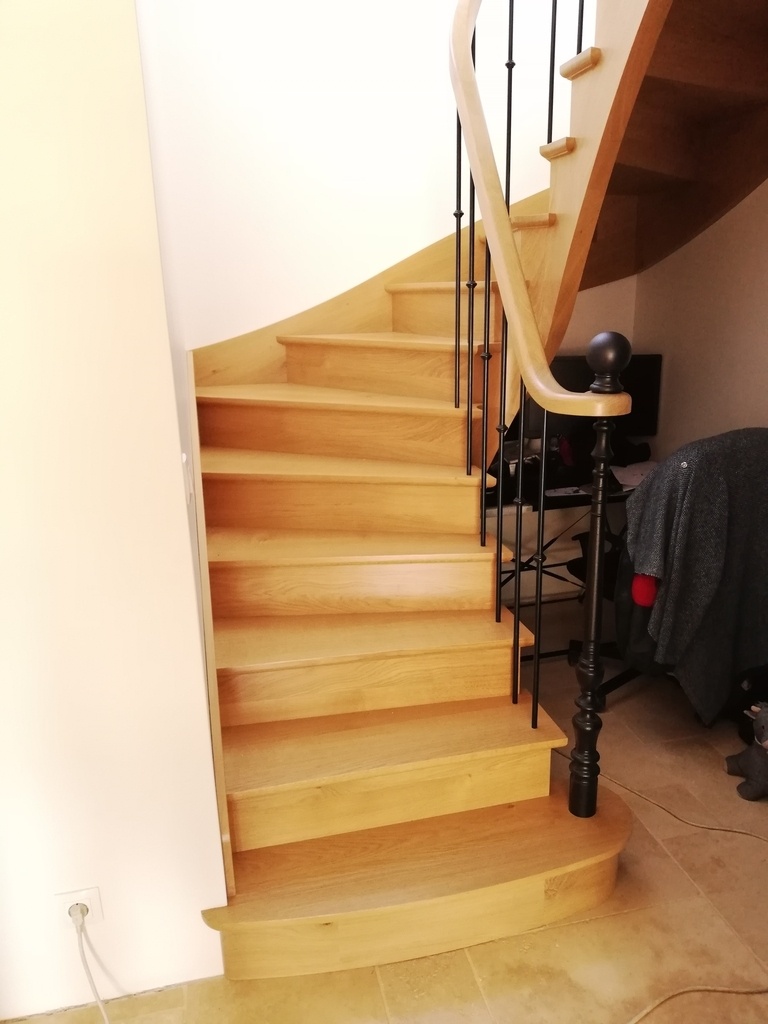

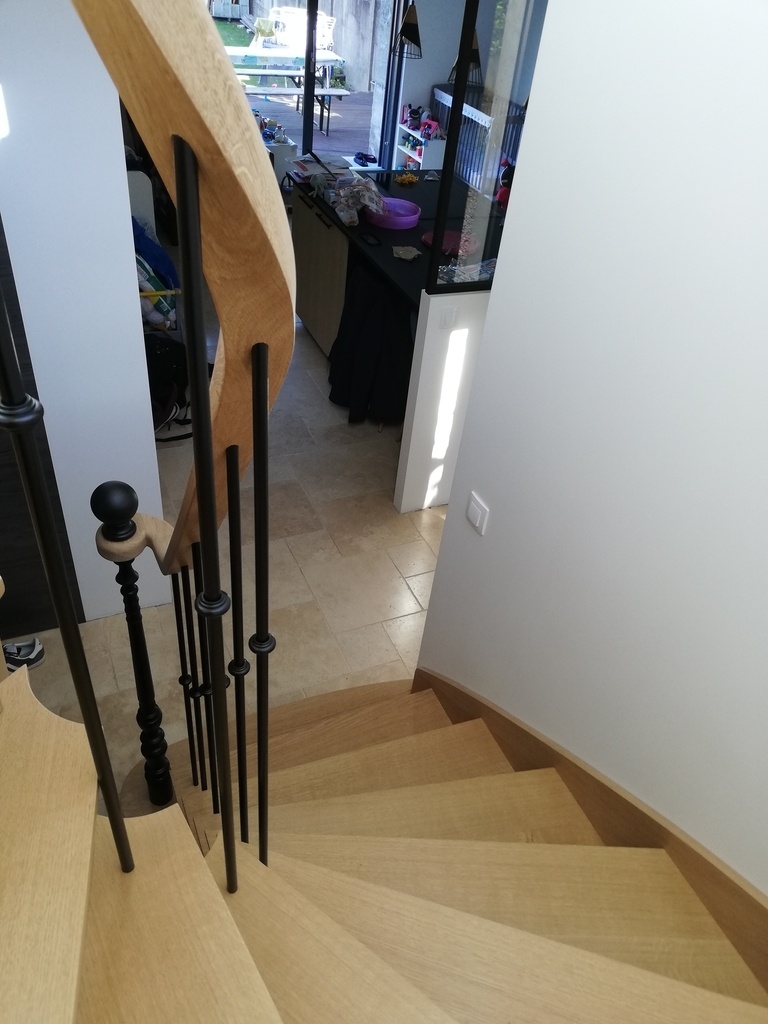

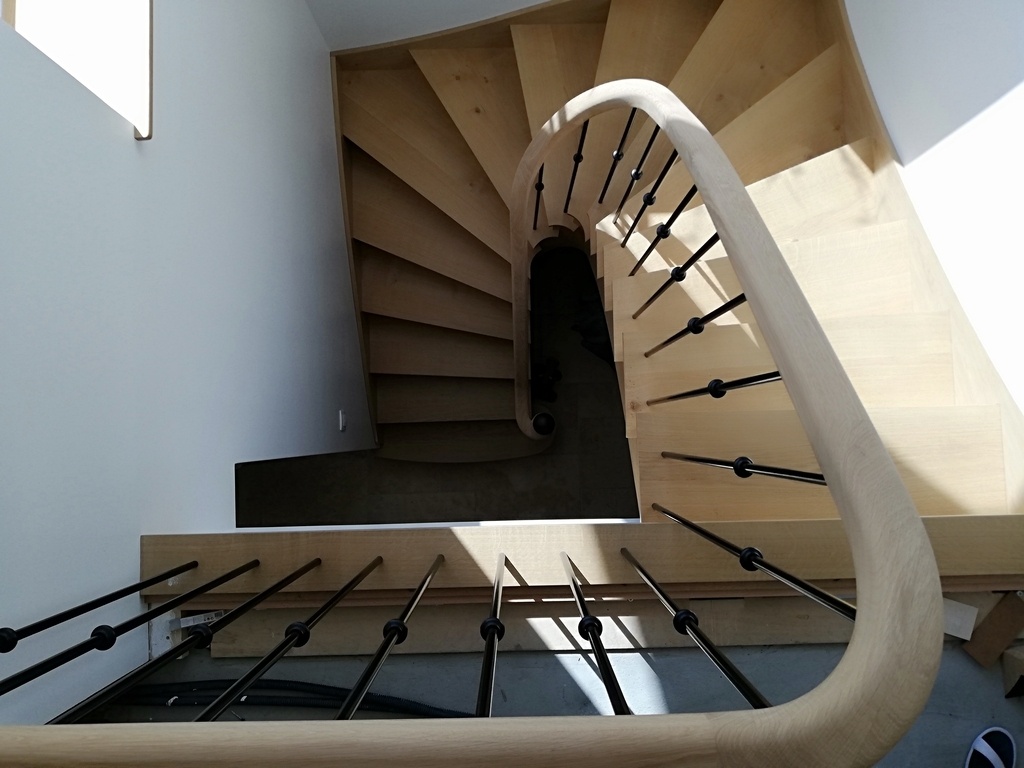

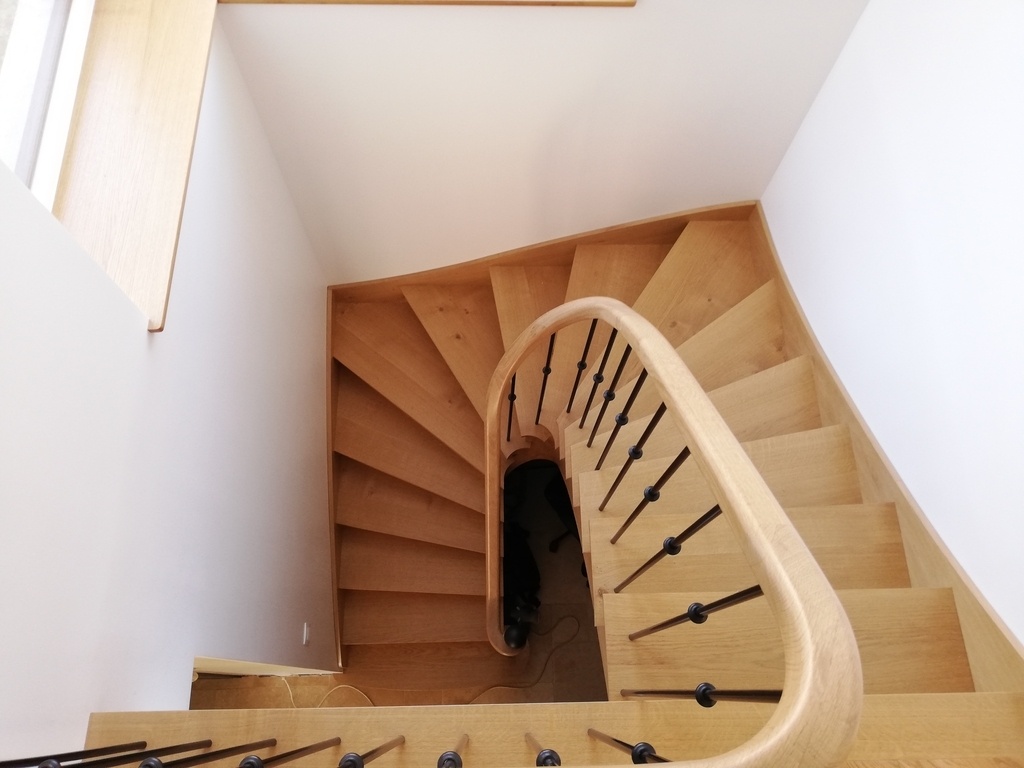

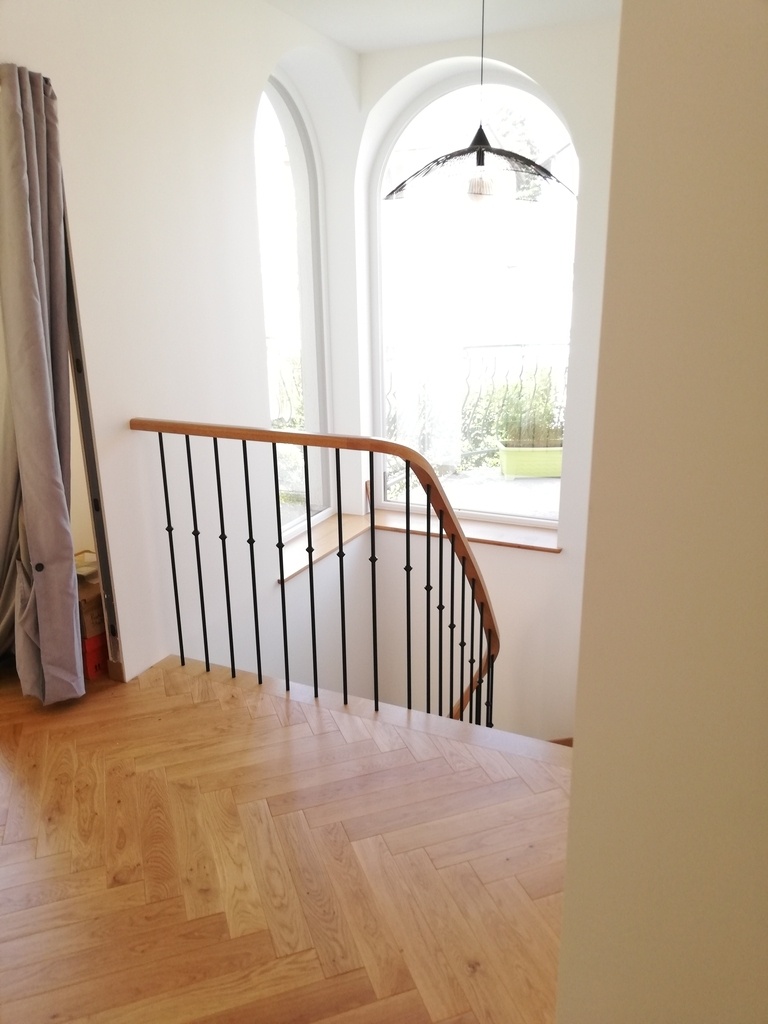

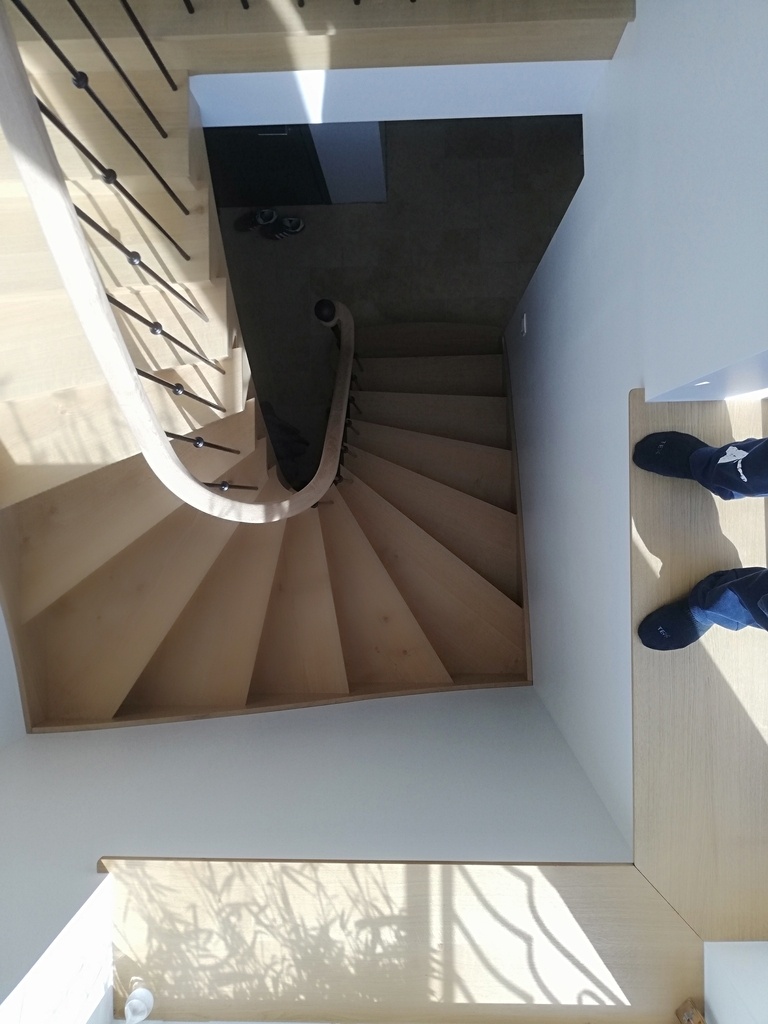

Et voilà une belle aventure qui se termine. Quel plaisir de voir l'ensemble se monter.
Je remercie mon entreprise, mes collègues, sylvainlefrancomtois pour leurs aides.

(J'ai fais 2 3 vidéo de l'usinage des parties débillardées ainsi que d'une marche ou 2, mais j'avoue que le montage vidéo est quelque chose que je ne maitrise pas. Si une âme charitable se sent de faire un petit montage je peux lui envoyer les vidéos. )

Mis à jour

Discussions

mathieudelyon  a publié la création "Escalier à l'anglaise débillardé".
il y a 2 ans
MatthieuP
( Modifié )

Et bien pour une première c'est réussi. Chapeau c'est magnifique !

mathieudelyon

merci

Fabien R
( Modifié )

Quand les nouvelles technologies rencontrent le classique, punaise, c’est joli !!

mathieudelyon

merci

HBM
( Modifié )

Bravo pour ton travail, un escalier debilliardé demande de la réflexion et de la précision.
Félicitations pour avoir déjà la maîtrise, manque toutefois la gorge du passage de main sur la rampe....mais là c'est aussi un travail a maîtriser au champignon.
Quoique a la défonceuse ça peut le faire.
Des photos de la réalisation du debilliardé du limon et de la main courante serait bienvenue pour que les intéressés voient ce que ça représente comme Taff....

Encore super en tout cas...oui vraiment Félicitations

Hervé

mathieudelyon

Merci, la main courante sans gorge est un choix.
Je n'est pas de photos de la réalisation du débillardé de la main courante.
Pour le limon les seuls photo que j'ai sont celles publiées.
C'est vrai que j'aurai du en faire d'avantage.
Désolé

HBM

Dommage, je pense que techniquement c'était très intéressant pour voir les différentes méthodes.
Perso je préfère avec une gorge ce qui rend plus léger la vue de l´ensemble....
Mais l´égout et les couleurs comme dirait Coluche 😂

José Das Neves
( Modifié )

Bravo! je suis impressionné. 👏

mathieudelyon

merci

Folgansky

C'est de toute bôwté

Kentaro

Ouh la... impressionnnant...

sylvainlefrancomtois
( Modifié )

ben en voilà une jolie histoire ! beau boulot 👍

mathieudelyon

Oui, comme tu dis, encore merci à toi.

Vianney - VICA

Canon; beau boulot et superbe résultat !

kaj
( Modifié )

Pour un premier, chapeau, les courbes sont belles, les coupes à crochet...Bravo!

mathieudelyon

Merci beaucoup kaj ton commentaire me touche vraiment.
Il est toujours agréable de recevoir l'approbation et les félicitations de ses "maitres" dont tu fais parti tout comme sylvainlefrancomtois et etiennedesthuilliers .
Merci

kaj

En ce qui me concerne petit « mètre soixante douze » Je pense juste avoir fait suffisamment d'escaliers pour dire que tu maîtrise ton sujet, les courbes sont agréables à l'œil, c'est la première chose que l'on voit.

JeffBurlu
( Modifié )

Je suis impressionné ! Quelle précision sur de si grandes dimensions !
C'est installé sur Lyon même ?

mathieudelyon

Merci, c'est installé à Bron

BastienLB
( Modifié )

Très belle réalisation. Impressionnant la pénétration des barreaux dans la main courante... C'est au numérique aussi ou au laser sur place?

mathieudelyon

Merci, le perçage des barreaux est fait en numérique.

glaude

pour une première c'est plutôt réussi que sera le reste!!!!

fred01
( Modifié )

TU ES DOUE ! TU AS PAS PERDU LA MAIN

mathieudelyon

Merci Fred.

Niouniou
( Modifié )

c'est magique la CN 5/6 axes!! Bon, ça n'a pas dû être simple à dessiner!! Peut-être autant de temps à dessiner qu'à usiner ?

mathieudelyon

Oui j'ai mis du temps pour dessiner, déjà parce que je n'avais jamais tracer de débillardé. Et surtout parce que je voulais savoir le tracer comme si je n'avais pas de logiciel de dessin. Les logiciels nous permettent par différentes manière de réaliser des formes complexe sans pour autant vraiment maitriser le trait.
Après je ne sait pas vraiment combien de temps j'ai mis vu que je faisais ça après le boulot.

jacquespatry

beau boulot, bravo

Goulipao
( Modifié )

Tu as eu des vacances bien occupées, mais le jeu en vaut la chandelle! Sympa d’avoir pu utiliser l’altier pendant les vacances, et vous avez bien choisi le bois avec tes collègues.
Bref, je n’ai qu’une chose à dire : C’est magnifique!

mathieudelyon

Merci, oui les vacances étaient pas hyper reposantes et dépaysantes mais comme tu dis le jeu en vaut la chandelle.

ren22
( Modifié )

Magnifique!!!!

mathieudelyon

merci

Le Riflard et la Varlope
( Modifié )

Opus romain pour le sol, bâton rompu pour le parquet de l'étage, les châssis fixes cintrés dans la cage d'escalier... vous avez l'air de rénover ce lieu avec beaucoup de goût ma foi ;)
Et bien sûr bravo pour l'escalier qui est tout simplement superbe.
Merci du partage

mathieudelyon

Voilà quelqu'un qui à l'oeil averti! 😉
merci pour le commentaire.

etiennedesthuilliers
( Modifié )

bonjour
c est vrais il n est pas évident de faire des mains courantes débillardées et en plus certains souhaiteraient qu'il y ai une gorge
vous voyez pour moi cela me parait tellement facile je comprend que cela pose des problèmes à certains , mais finalement c 'est pour moi une bonne chose car de ce fait je ne manque pas de client et en plus il vous demande de travailler au champignon , mais je pense qu'il vous faut un maitre d apprentissage pour vous montrer
mais il est possible de faire certain profil a la cinq axes
etienne desthuilliers maitre menuisier et spécialiste de la main courante débillardée

mathieudelyon

Comme je disais à HBM ce n'est pas un choix technique mais purement esthétique. Mais vous avez raison sur le fait que j'aurais besoin d'un maître d'apprentissage pour apprendre le toupillage au champignon. (si c'est une proposition de votre part j'en serai ravi) Quand aux possibilités d'une machine 5axes par définition elles sont sans limites. Main courante Cn

etiennedesthuilliers

rebonjour
lorsque l on fait un ouvrage et que il y a publication de deux choses l 'une ou bien on veut progresser ou bien on est satisfait de son travail
le problème si l' on est un pro du truc il y a des choses qui posent question
vous avez décidez de faire un volute de départ grave erreur car on ne peut centrer un poteau et la boule qui va au dessus donc éviter a l'avenir de tracer une volute mais simplement un disque de 11 cm environ
votre main courante a un saut disgracieux du fait d une non correction de la hauteur
si vous regarder les escalier a l'anglaise déjà construits il faut faut varier la hauteur de la main courante pour éviter cette courbe disgracieuse
au sujet de sa forme vous l avez traitée comme l'épure du limon vu de dessus ce qui est faux
il est vrais que les manuels enseignent un certain nombre de choses qui bien souvent sont erronées
l art de l'escalier n est pas une science exacte et peu de manuel le dise , et que l'aspect esthétique n 'est pas traité
mais progresser dans son métier est de beaucoup regarder autour de soi , j ai pu dans ma vie professionnelle en voir des milliers et avoir un esprit critique il n est pas facile de voir dans l espace l' incidence du balancement sur les éléments extérieurs de l escalier , de choisir un angle de vue pour tricher sur certain choix
vous avez fait un escalier je vous félicite mais il y a encore beaucoup a revoir , je sais cela n est pas facile surtout si tout le monde vous félicite maintenant faites un choix
personnellement j ai fait le mien
bien amicalement etienne desthuilliers

mathieudelyon
( Modifié )

Et bien, j'en prends pour mon grade ! Merci de votre honnêteté. Oui je me sentais assez fier de mon travail et du résultat final, surtout pour un premier escalier. D'autres professionnels de l'escalier trouvaient les courbes harmonieuse.

Olivier80

Il ne faut pas t’en faire. Certains pensent que parce qu’ils ont une certaine connaissance ils doivent décourager les autres plutôt que d’encourager. Cela concerne la forme et pas le fond. Les stages de management sont pleins d’exemples comme cela.

etiennedesthuilliers

Olivier80 bonjour c 'est l inverse j essaie de passer mon savoir ce n' ai pas pour le décourager mais pour le faire progresser
car l enseignement sur l esthétique dans les escaliers n 'est pas enseigné , j aurais aimé que l' on me guide pour que j avance sur ce sujet
mais je veux bien en discuter avec vous
il y a des critiques constructives et des critiques qui le sont moins

Kentaro

Olivier80

etiennedesthuilliers n'essaie pas de décourager... certainement pas. Il dit simplement qu'il y a des éléments que l'on peut améliorer. De la part d' un monsieur qui a passé sa vie à faire des escaliers, c'est normal de dire cela, non ?

Si je comprends bien, faire un escalier, c'est savoir tricher... Or, les logiciels de conception CAO n'apprennent pas à tricher.

Le savoir-faire, c'est parfois subtil...

Et la recherche de la perfection est un art qui prend une vie... On ne peut pas l'atteindre la première fois. Heureusement!

Boris Beaulant

Le savoir faire n'est rien sans l'essayer et oser faire avec son bagage, quel qu'il soit, sans avoir l'envie de continuer en étant au minima satisfait de ce qu'on a pu accomplir avant de passer à la prochaine étape.

On a tous toujours à apprendre, mais on a tous aussi le besoin de savoir ce qu'on a déjà franchi sans être dans l'éternelle insatisfaction. Et pour ça, je me refuse de penser que la reconnaissance de soi et des autres soit à négliger. Dans ce contexte, le bon apprenti saura en tirer les bonnes leçons et le bon maitre saura en tirer un bon apprenti.

etiennedesthuilliers

bonjour
je vous suis dans votre raisonnement mais faut il qu' il y ai un bon maitre
malheureusement dans certaines activités ceux qui veulent passer leur savoir ne sont pas légion ils sont déjà peu nombreux
on ne doit pas être dans dans l'éternel insatisfaction mais dans l' envie de progresser
et pour passer a la prochaine étape il faut bien que quelqu'un vous conseille
mais si vous tapez sur le maitre il va abandonner la partie car lui en fonction de son Age et de son savoir n' attend plus rien des autres
il essaie seulement d'une façon altruiste passer son savoir sans attendre des critiques en retour de gens qui ne connaissent pas les problèmes que posent les escaliers sophistiqués ni la façon d aborder le problème
bien amicalement a tous etienne desthuilliers

Laurent91

etiennedesthuilliers
"etienne desthuilliers maitre menuisier et spécialiste de la main courante débillardée"
Vous êtes sûrement dépositaire du savoir parfait dans ce domaine. Mais je crains que votre manque d’humilité et d'empathie ne vous empêche de transmettre ce savoir. (Je me permets ce manque de tact puisque ça semble être votre goût)
C'est bien dommage…
Notre société a tendance à niveler par le bas, et je loue votre volonté d'excellence.
Mais il faut aussi se rendre compte que de nos jours des personnes comme mathieudelyon ne court pas les rues. Et que lorsque des personnes comme vous rencontre des personnes comme lui, vous avez presque un devoir de l'accompagner.
"(si c'est une proposition de votre part j'en serai ravi)"
De plus mathieudelyon lui ne manque d'humilité et j'espère donc que vous aller passer à l'action et lui transmettre tout votre savoir (sinon qui va le faire ?)
Bien amicalement

Olivier80

etiennedesthuilliers Je suis désolé que ma remarque initiale semble tourner à quelque chose que je ne souhaitais pas. J’ai un profond respect pour le savoir et le savoir faire acquis et ceux qui veulent le transmettre. J’ai passé une grande partie de ma carrière pro à faire cela, que ce soit dans le domaine aéronautique où spatial. J’ai créé une agence spatiale dans un pays où il n’y avait pas d’experts de ce domaine, il a fallu mettre en place ce transfert de savoir entre des experts internationaux et leurs successeurs nationaux et cela a très bien marché. Tout cela pour dire que j’ai une petite expérience dans le domaine.
Pour en revenir à ma remarque, le problème est un problème de forme et pas de fond. La manière dont vous faites remarquer les erreurs est assez violente pour celui qui la reçoit, même si tout est parfaitement fondé. Dans votre esprit tout est normal car vous avez l’excellence en tête, mais en choisissant ses mots un peu différemment on peut faire passer le même message avec sans doute un peu de « pommade » autour.
Il est vraiment dommage que votre investissement dans ce forum pour aider les autres soit un peu gâché par des réactions épidermiques à la forme du message (cf d’autres commentaires ci-dessus).
Donc je suis encore une fois désolé de la tournure de ce fil, et je vous redis mon profond respect pour votre savoir et expérience. L’air du bois est un des rares sites où la bonne volonté et la gentillesse sont des qualités recherchées, continuons dans cette voie.
À bientôt pour lire vos apports à de futures Questions/réalisations
Olivier

Laurent91

Olivier80 +1, on est bien d'accord qu'il s'agit juste de la forme et pas du fond. Et personnellement cette forme ne me gêne pas plus que ça, car je suis d'un tempérament à l'accepter. Mais d'autres personnes pourraient s'y arrêter. Et ce serait alors du gâchis que les conseilles de etiennedesthuilliers loupent leur cible juste à cause de ça. Donc si je me suis permis cet écart, c'est également dans le but de faire avancer le schmilblick.
Et je respecte tout autant le travaille de 'débutant' de mathieudelyon (mais là je crois que la plupart d'entre nous n'auront jamais ce niveau ;-) que l'expertise de etiennedesthuilliers.

executionbois

Bonjour,

Je ne commente pas souvent mais je plussoie l’analyse de M DETHUILLIER sur la main courante et le départ il y as encore d’autre petite choses qui mériterais correction, maintenant au vu d’une première expérience je ne trouve pas ça sans réussite mais il y a un manque de culture dans l’approche de l’ouvrage, il faut apprendre et pour cela il vous faut des anciens pros et ça ne court pas les rues je fais des escaliers du mobiliers de l’agencement et de la décoration depuis 50 ans M DETHUILLIER est encore au-dessus en nombre d’années.
Ce qui me freine dans le partage c’est justement ce comportement qui nous relègue au passé et qui m’a poussé à ne plus transmettre puisque de toute façon certains poses des questions et ils ne suivent pas les conseils à quoi bon et là nous en avons encore un exemple.
Pas la peine de commenté je n’ais donné que mon opinion, joyeux débat.
PS ne perdez pas un savoir.

Kentaro
( Modifié )

P.... ON EST DANS LE TRES GRAND N'IMPORTE QUOI!!!

C'est quoi cette susceptibilité ?

"votre manque d’humilité et d'empathie vous empêche de transmettre ce savoir."

Et puis quoi encore?

Qui es-tu, Laurent91 pour te permettre d'oser ce genre de commentaire ? A t'on vu ici un truc que tu as fait dans la vie ? A t'on vu un commentaire, un conseil que tu as pu donner ici ? Comment d'interventions ? combien de commentaires ? combien de partage ?

Il faudrait être ripoliné à la vaseline pour avoir le droit de faire un commentaire ici ? Bien glissant et bien poisseux, à ne faire que des aahh et ooh... ? Dans le style bien 21ième siècle de la soi-disante politesse internet, où on fait bien attention de ne rien dire qui pourrait choquer la pauvre susceptibilité des autres ?

etiennedesthuilliers a sa manière de s'exprimer. Il a surtout le fait qu'il n'a pas passé sa vie devant un écran et un clavier.

Ce n'est pas un expert de l'azertyuiop et de la politesse internet...

Alors, quand il écrit quelque chose, il va au plus rapide. Il ne fait pas dans la fioriture et dans la politesse, parce que tout simplement, c'est chiant à taper sur un clavier.... Il dit simplement ce qu'il a à dire.

Je ne suis même pas certain qu'il sache que l'on peut modifier un post que l'on vient d'écrire...

Ce qui fait qu'il ne fait pas dans les chichi et les faux discours à la marshmallow...

Par contre, si tu as un jour l'occasion de le rencontrer, de lui parler, tu comprendras, si tu en as les capacités, que c'est un très grand homme... un grand monsieur, d'une grande gentillesse, toujours prêt à rendre service, qui maîtrise son vocabulaire et sa pensée, comme ses sentiments et la manière de les exprimer. Qui parle comme on savait parler aux siècles derniers, avec l'immense politesse et le respect des autres d'un aristocrate de la vieille école, et qui a sans aucun doute 10 000 fois plus de culture et de savoir-vivre que ta petite personne. Qui sait faire des phrases qui durent 5 mn comme Proust et qui manie l'imparfait du subjonctif, un truc dont tu ne dois même pas connaitre l'existence...

S'il y a des rigolos qui ne sont pas capable de comprendre cela, eh bien tant pis pour eux...

(et désolé pour cette manière de m'exprimer... J'ai plus de vaseline pour que cela soit plus "glissant"...)

(désolé aussi pour mes phrases trop longues, je sais, c'est pas facile pour tout le monde...)

Kentaro
( Modifié )

Un exemple significatif concernant etiennedesthuilliers

Très souvent, les gens posent une question un peu technique.

La réponse n'est pas univoque, simple, rapide.

etiennedesthuilliers pose alors des questions, demande des précisions, propose son aide. Il ne donne pas la réponse, parce qu'il sait que LES réponses sont et doivent être subtiles...

Sauf qu'en ce monde fort moderne, quand le lambda de base pose une question, il attend une réponse simple et binaire (du genre: prends du Rubio!). Il n'a aucune envie de s'embêter à répondre aux questions d'Etienne, et surtout, à se poser lui-même les questions.

Conséquence: le type de répond pas, on n'a pas le retour sur les questions posées par Etienne, et finalement, on en reste à la réponse de l'autre qu'à proposé le Rubio...

Ce qui fait que l'intervention d' Etienne parait sibylline, mystérieuse. On a l'impression qu'il veut montrer qu'il sait, mais qu'il ne veut pas donner la réponse...

Alors qu'il ne faisait qu'essayer de poser le problème pour y répondre...

Voila comment ça marche... Et voila comment on se fait une fausse idée sur les gens...

Guillaumecoupe

Il est Magnifique, superbe, si je le pouvais, je changerai de métier!!

Palissandre

Magnifique, blablabla, superbe blablabla, trop beau blablabla ect...

Laurent91

"merci à ma patronne pour l'accès à l'atelier"
Euh comment dire, lorsque l'on a un salarié avec votre passion et votre talent, on lui déroule le tapie rouge...
Ca fait vraiment chaud au coeur de voir qu'il y a encore des personnes capable d'un tel ouvrage.
Ca m'émeut.

Olistan

Magnifique; qui plus est pour un premier escalier, bravo !

Interessant aussi de noter les critiques constructives de etiennedesthuilliers

ced21

je vous félicite, tant pour votre réalisation splendide que pour votre démarche humble face à la conception.
Si les remarques de etiennedesthuilliers pourraient paraitre "rudes" à la 1ère lecture, je ne doute pas que vous sachiez en tirer avec le recul questionnements, analyses et enseignements. "les pires bourreaux sont ceux qui par pitié mettent 12 coups de hache là où un seul bon aurait suffit". Il ne sert à rien de prendre des gants pour émettre critiques constructives et commentaires, tant qu'aucune méchanceté ou jalousie n'entache l'exercice et je ne pense pas qu'on puisse en déceler dans l'analyse de etiennedesthuilliers .
