Glorfindelrb

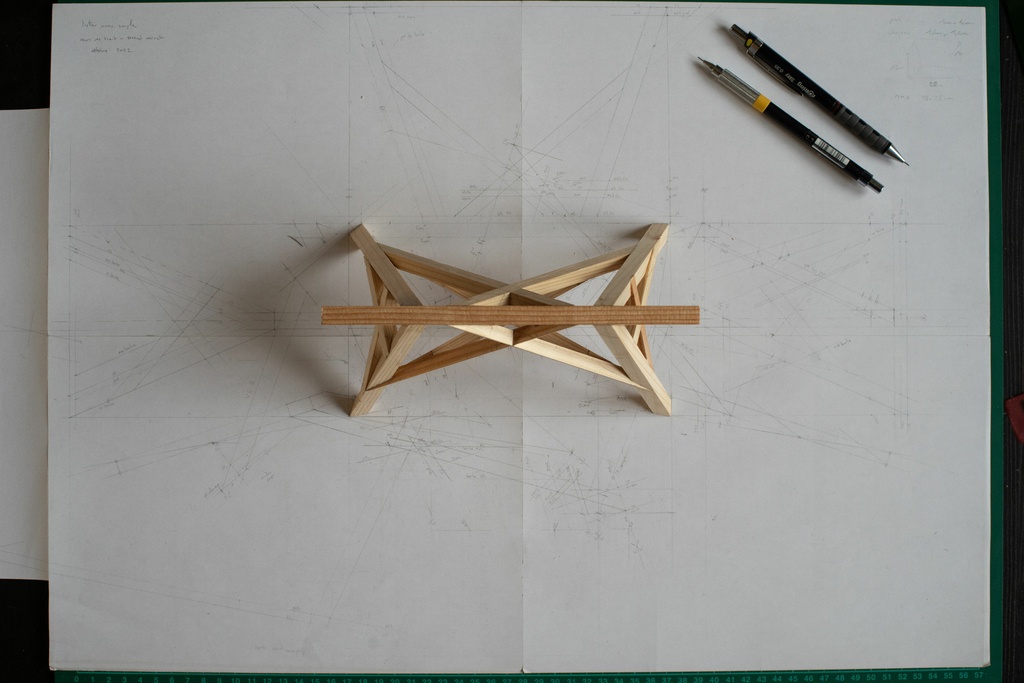

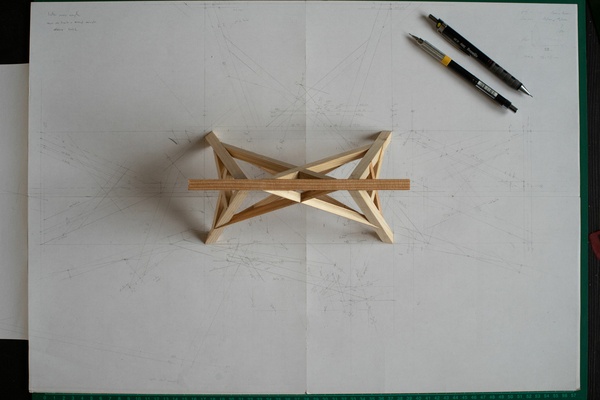

Exercice tréteau


Exercice d'alignement proposé à la fin du tome 2 du cours de trait de la charpente des deux ours.

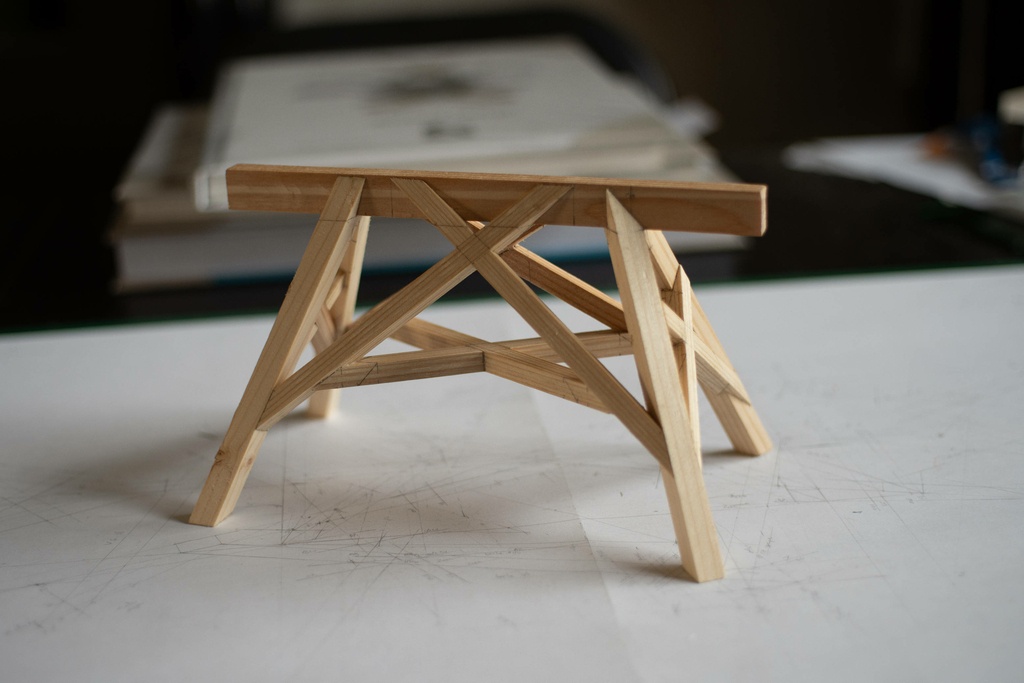

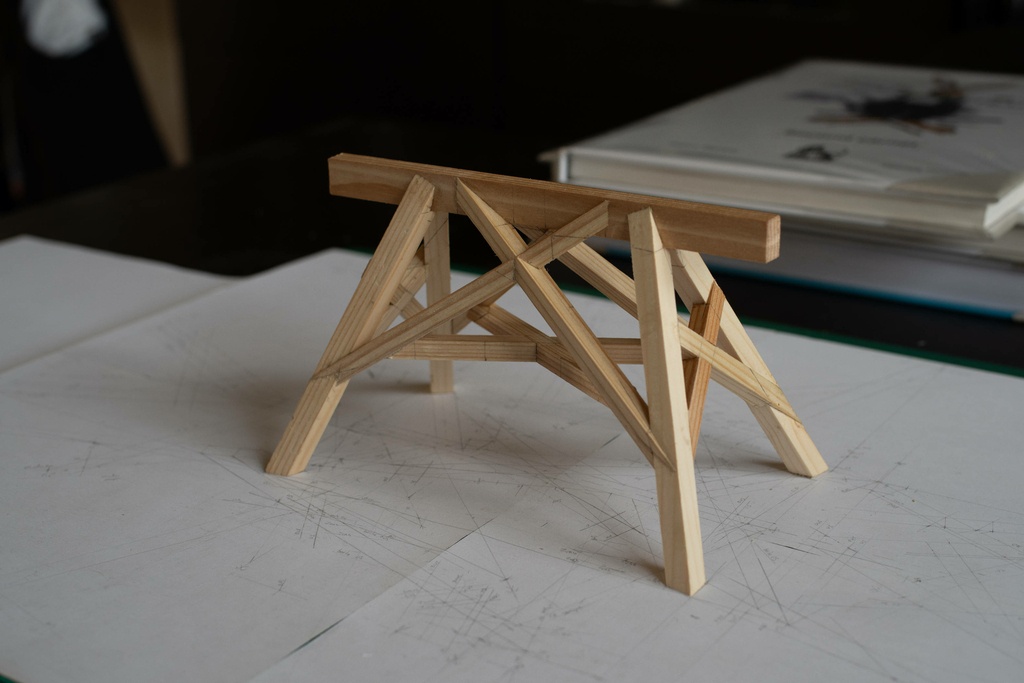

Tréteau avec :

  • 1 pied en arêtier face aplomb non délardé
  • 1 pied à devers lattis long pan
  • 1 pied à devers lattis en croupe
  • 1 pied à tout devers tracé par alignement sur la pièce rectangulaire avant corroyage
  • 3 croix rampantes
  • 1 croix faces aplomb
  • 1 croix horizontale faces aplomb

Chapeau 1cm x 1.5cm
Pieds 1cm x 1cm
croix 0.8cm x 0.8cm

(c'est un peu petit pour couper, je pense que je prendrai un peu plus gros ou autre chose que du sapin pour la suite, ça permettra aussi de mieux vérifier si les imprécisions viennent du dessin ou des rembarements/coupes).


Discussions

Glorfindelrb  a publié la création "Exercice tréteau".
il y a 2 ans
mmahieu

bel exercice 👍👍👍

dneis
( Modifié )

La classe. Tu as une table a dessin ? Avec quoi tu fais tes parallèles ?

Glorfindelrb

J'en ai une mais trop petite, je ne l'utilise pas. J'utilise une règle roulante (ou le compas et la règle si j'ai déjà des traits qui vont pour).

sey

il va être costaux celui la 😃

Pascaltech

Bravo, un bel exercice pour un beau produit.

Idaho
( Modifié )

Bravo, belle maîtrise du devers !
c'est exactement le genre d'exercice que j'aimerai savoir réaliser, je me suis arrêter au niveau Cap et je ne connais que le rembarement face aplomb mais j'aimerais bien savoir dessiner un sujet comme celui-ci, ou encore des tréteaux de Buenos Aires
Par quoi, par où, comment commencer à apprendre le trait à devers svp ?

Amitié à tous pour mon premier message sur l'Air du Bois

kaj

Ici chez Sylvain


Et particulièrement ici lairdubois.fr/...le-de-corroyage

Idaho

kaj
Merci, je vais lire cela dans mon coin et je reviendrais plus tard si je ne progresse pas

mofran

les deux ours lesdeuxours.fr/

Berthier
( Modifié )

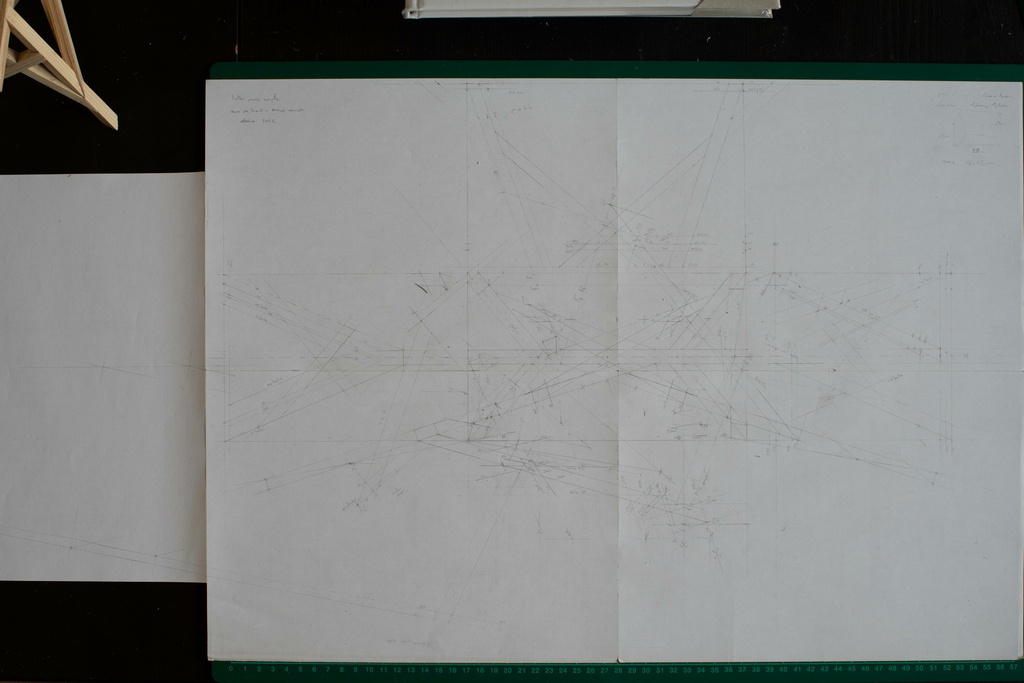

Belle épure, sur des sections comme ça la taille au zag japonais c'est de la méditation! En plus l'ouvrage des deux ours gagne a être connu, j'aime bien leur sens de l'humour🐻

copeau

Merci de la part des deux ours !

Boisbarbu

Beau sujet, belle épure, belle piéce, bravo et merci du partage!
Je ne connais pas l’ouvrage des deux ours, ça donne envie!

fred01

BEAU EXERCICE

copeau

Merci de la part des deux ours, et bravo pour le tréteau !

sylvainlefrancomtois
( Modifié )

Rien a dire ! Juste admirer ! 👍

je l'ai mis ici ! lairdubois.fr/...le-de-corroyage

kaj

Salut Sylvain, de retour, j'ai indiqué la bonne adresse un peu plus haut

sylvainlefrancomtois
Boisenformes

Bel exercice, pour le mener à bien il faut commencer très tôt. 😂 je n'ai pas pu résister!

Jefere

Super beau travail, il faut beaucoup de patience et de calme pour les découpes.

Romainpotacolle
( Modifié )

Toutes mes félicitations pour très bel ouvrage, à la fois esthétique et technique.
Si tu le permets, j'aurais une question à te poser.
Cela fait longtemps que tu pratique la charpente?

Glorfindelrb

Bonjour et merci, j'ai commencé à m’intéresser au sujet courant 2019 je crois, j'ai découvert la stéréotomie après puis j'y suis revenu par intermittence. Il faudrait d'ailleurs que je reprenne. Pour vraiment pratiquer la charpente il faudrait aussi que je trouve l'occasion de tailler et lever des pièces un peu plus grandes, ça viendra peut-être.

Romainpotacolle

Donc si j'ai bien compris, ta formation à l'étude du trait est principalement en autodidacte.
Encore bravo pour l'accomplissement de ce beau travail, et bonne continuation pour la suite

sylvainlefrancomtois
( Modifié )

Romainpotacolle hello, quand tu as compris a développer le cube, le cylindre, la pyramide et le cône, le reste n'est de l'approfondissement sans limites (souvent en autodidacte) !

C'est ce que j'essaye de faire passer 😉

Romainpotacolle

Et je trouve que tu le fais très bien.

sylvainlefrancomtois
MonsieurBella
( Modifié )

Bonjour,
J'aimerai beaucoup me lancer dans cet exercice,
Aurais tu une planche à me transmettre en photo? D'avance merci!

sylvainlefrancomtois
( Modifié )

ici pour commencer , et ensuite compliquer a mesure!
