Morgan

Pompe a vide

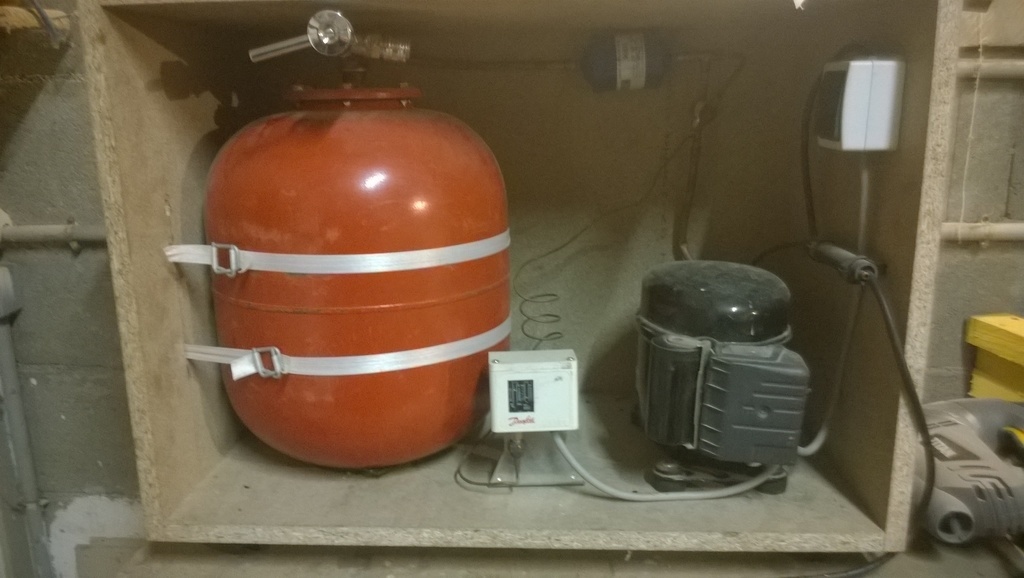

Petite pompe a vide monter sur le même système de celle à Samuel.
Composer d'un moteur de frigo, d'un filtre, d'un interrupteur, d'un robinet, d'un vase d'expansion et d'un pressostat.

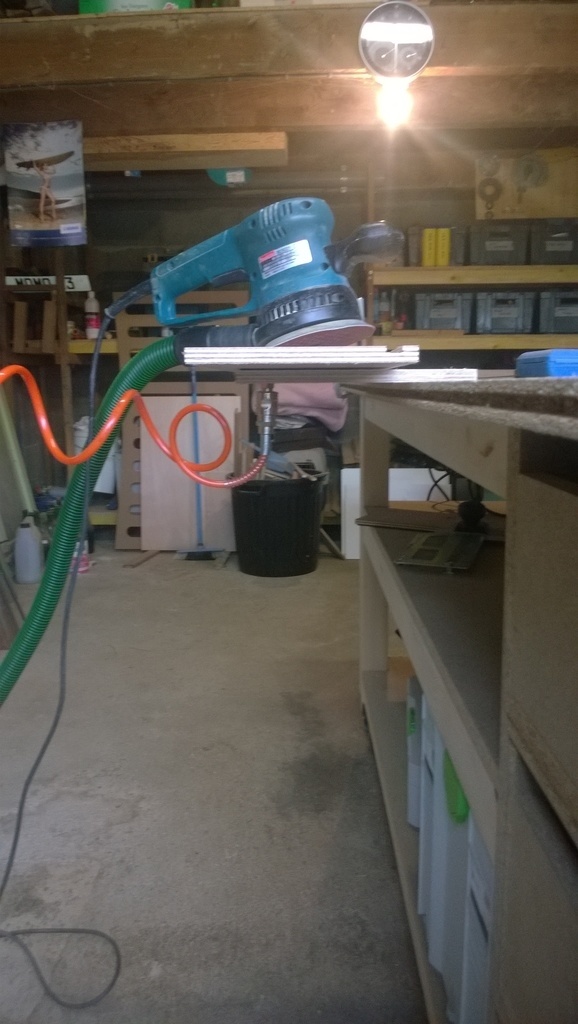

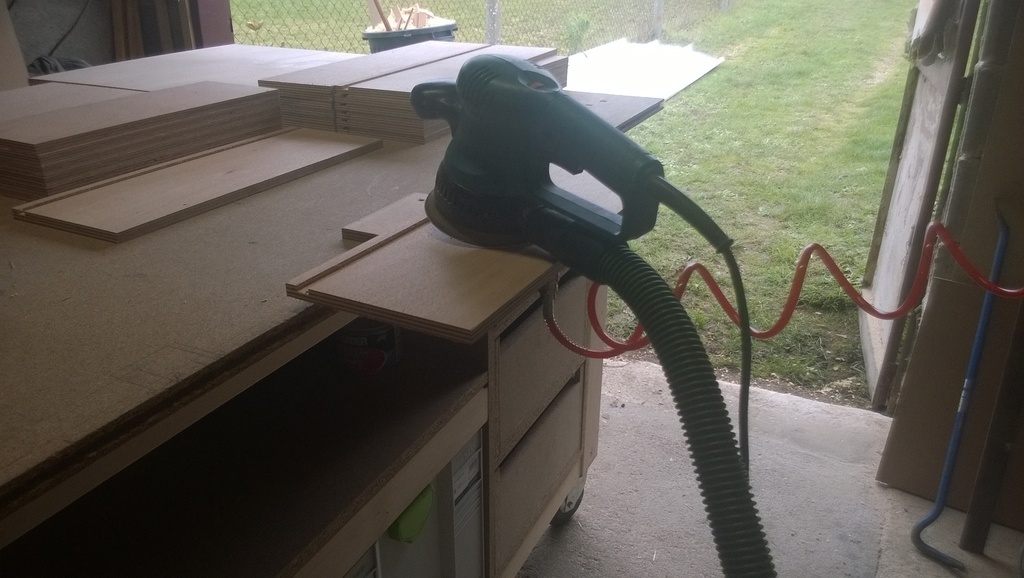

J'arrive à descendre a -1,3 bar vraiment idéal pour tenir les pièces pendant le ponçage, défonçage...
Bientôt la presse va venir

Mis à jour

Publications associées


Discussions

Morgan  a publié la création "Pompe a vide".
il y a 5 ans
Seb1
( Modifié )

ça c'est un chouette projet, faut vraiment que je m'en fasse une (mais la déchetterie vers chez moi n'est pas vraiment d'accord pour qu'on récupère des trucs...). Quel type de joint utilises-tu pour faire l'étanchéité?

Morgan
( Modifié )

La locticte

Os974
( Modifié )

je suis sur le point de jetez un vieux frigo je peut récupérer le moteur ? car je vois que tu en utilise un ?

Morgan
( Modifié )

J'en n'est même un autre pour faire un compresseur il me manque juste la cuve. Les moteurs de frigo faut les garder

Os974
( Modifié )

ok je vais garder !!

niconathy
( Modifié )

Tu fabriques une cuisine? On dirait des morceaux de tiroirs.

Morgan
( Modifié )

Bien vu niconathy c'est bien des tiroir mais pas pour une cuisine t'inquiète pas il y aura bientôt 2 publications

Toutenbois
( Modifié )

Elles poussent de partout les pompes à vide c'est cool.
Tu devrais vraiment te faire une presse plus élaborée, tu ne le regretteras pas!

PS -1.3bar c'est encore plus de vide que le vide absolu, elle est efficace ta pompe...

Morgan
( Modifié )

Merci Toutenbois. C'est vrai que sa tien vraiment pas mal. La pompe était faite déjà depuis plus d'un mois et j'avais jamais pris le temps de m'en servir et la petit coup de stress pour poncer mes façades de tiroirs ou sa me faisait chier de tenir les pièces. Du coup j'ai bidouiller le petit support vite fait. La presse est quasiment fini il me manque juste un petit détail a régler et elle devrait pas tarder à arriver.
Même au boulot avant on n'avait des presse a vide mais on son servait très peu a par pour la défonceuse numérique et quand j'ai vu tes vidéos et le coup que sa coûte a faire pour le confort que tu peux avoir c'est vraiment bien.

Joachim Delnest
( Modifié )

Bonjour Morgan, ou as-tu trouvé le pressostat ? Je n'arrive pas à en trouver et s'est la pièce qui me manque pour réaliser la mienne.

Os974
( Modifié )

Morgan as tu plus de photos (plus nette ) de ton installation merci
et c'est graçe a Toutenbois on vas tous s'équipé d'une pompe a vide (on vas faire le vide dans l'atelier !!! )

Os974
( Modifié )

Morgan Joachim Delnest Toutenbois en même temps tu tape pompe a vide dans google c'est qui qu'on voit en premier Mr MAMIAS ^^ trop fort !!

Morgan
( Modifié )

Os974 je viens de changer la photo de la pompe. Joachim Delnest le pressostat c'est un copain qui me la donner je pourrais pas aiguiller sur sa mais sa doit être facilement trouvable chez les fournisseurs de pièces détacher d électroportatif

stephhubert
( Modifié )

Bonjour à toutes et tous.
Je me pose la question de la sortie de la pompe. On laisse évacuer l'air ?
J'espère tester la mienne cette semaine pour des placage de fonds de tiroirs. Stéphane.

Morgan
( Modifié )

Oui stephhubert il y a bien une sortie elle est dans le petit tube iro en dessous de l'interrupteur.

stephhubert
( Modifié )

Ok. Merci. Nous allons faire les premiers essais sur du placage semaine prochaine au centre de formation au Pouzin.
J'ouvrir ai un post spécifique sur la mienne.
Stéphane.

PatriceM

Bonjour de Calais, suis nouveau dans l'air du bois .
J'ai construit une pompe à vide a partir d'un compresseur de frigo mais je suis embêté par la temporisation au redémarrage de la pompe. Il faut attendre environ 30 secondes si j'agit sur le microcontact a la main ce qui est acceptable vu le peu de fuites ...MAIS si le micro contact est enfoncé dés la chute de vide en vu du redémarrage a la fin de la période de temporisation : pas de redémarrage . il faut attendre plus de 4 minutes pour que cela redémarre tout seul, ce qui est trop long pour moi. avez vous une solution?
Cordialement.
Patrice
