nono76z

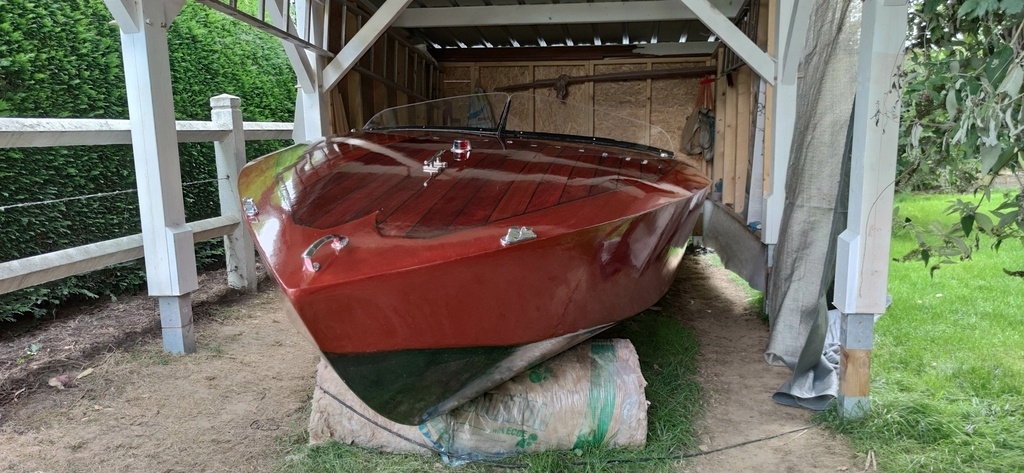

Dinghy en contreplaqué stratifié


Projet commencer en mars 2021 avec mes apprentis ("chef d'œuvre" pour le nouveau référentiel CAP charpentier bois)

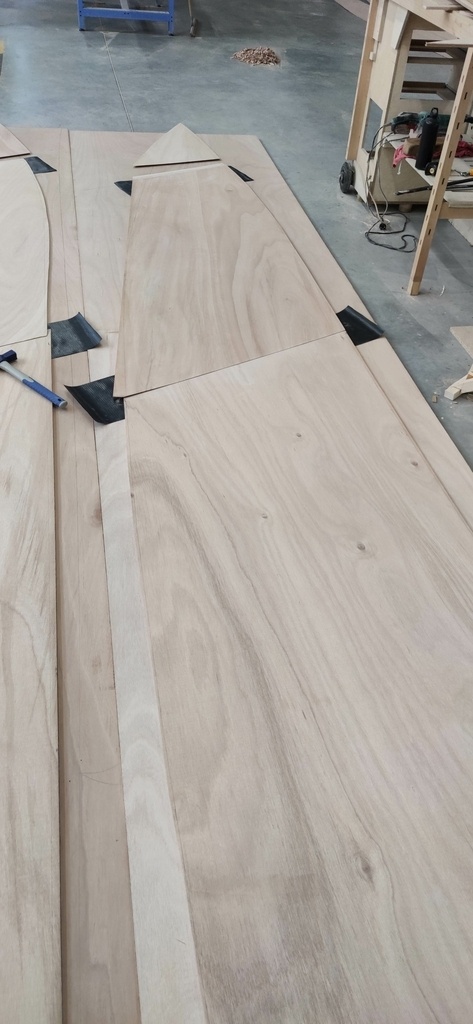

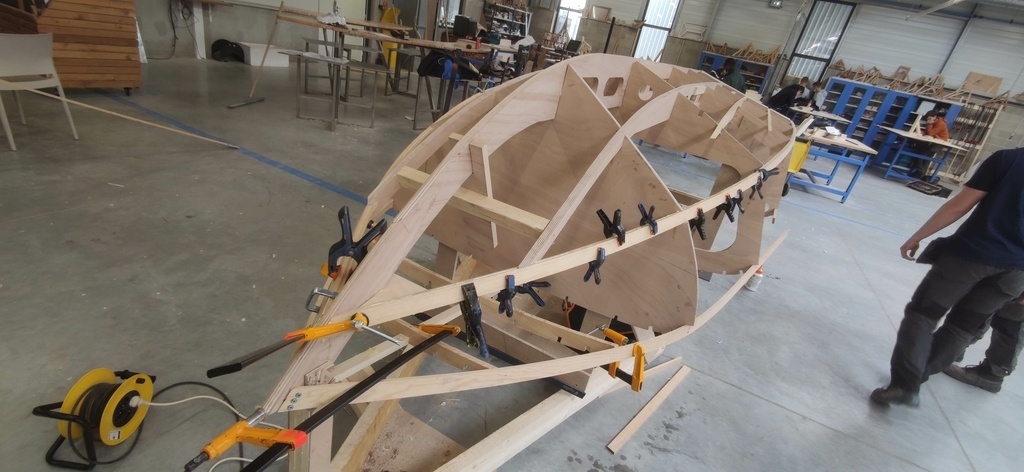

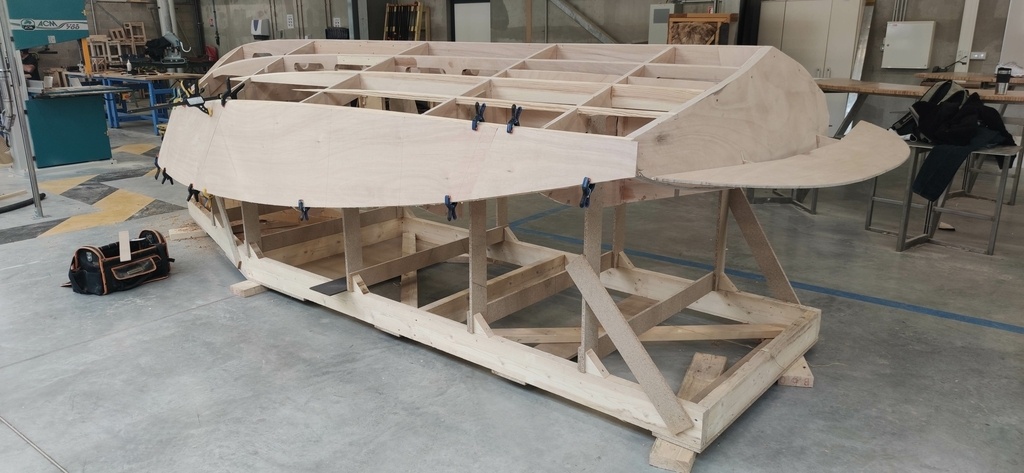

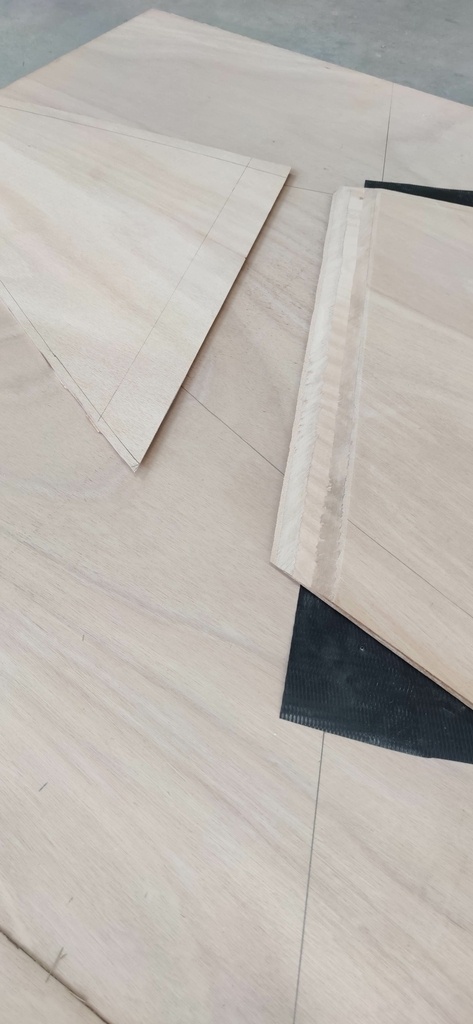

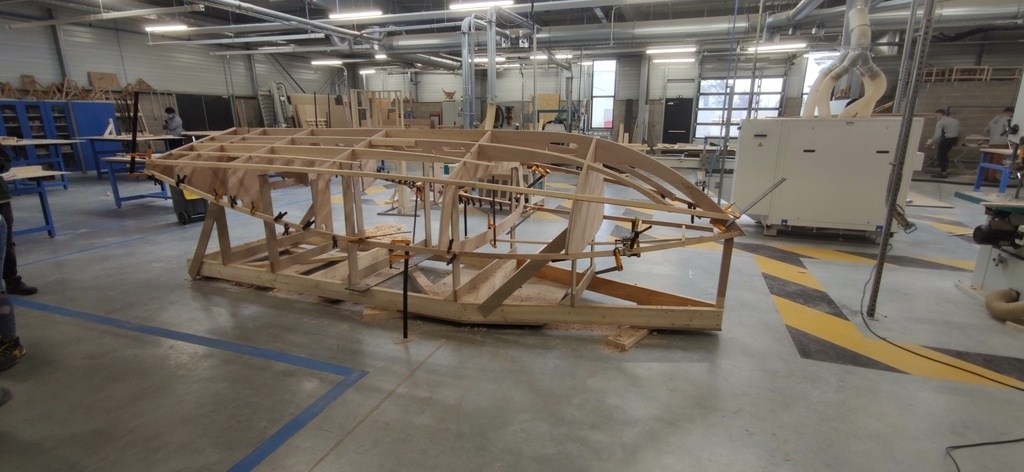

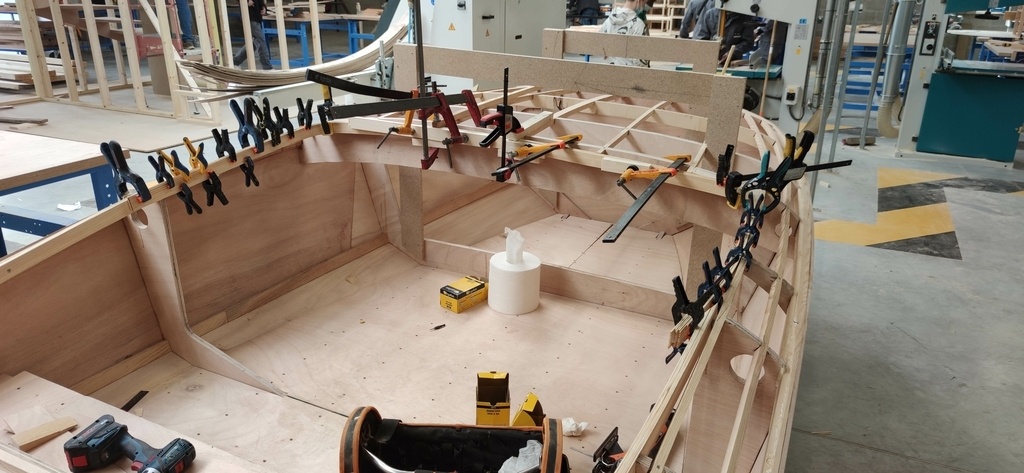

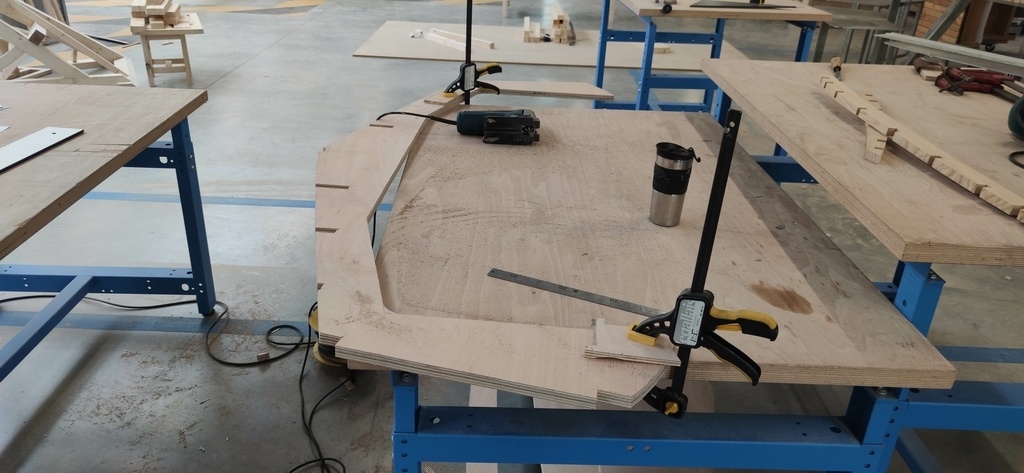

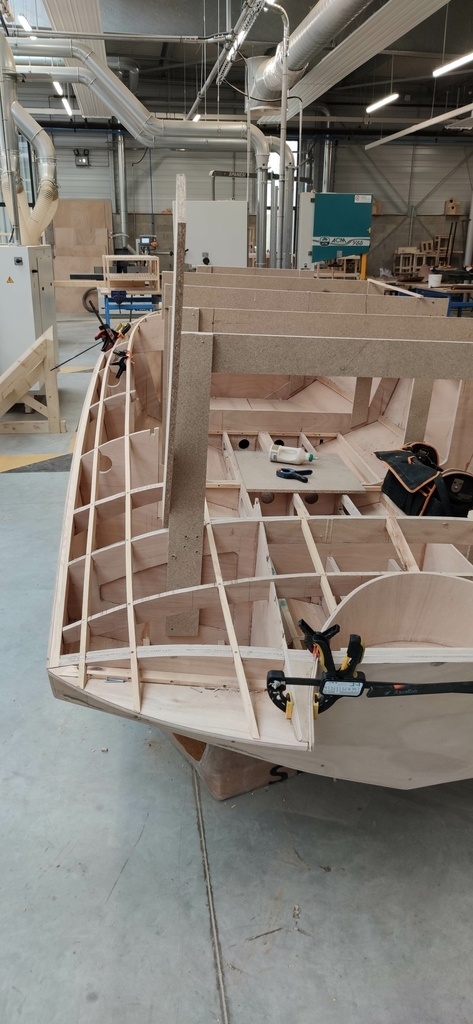

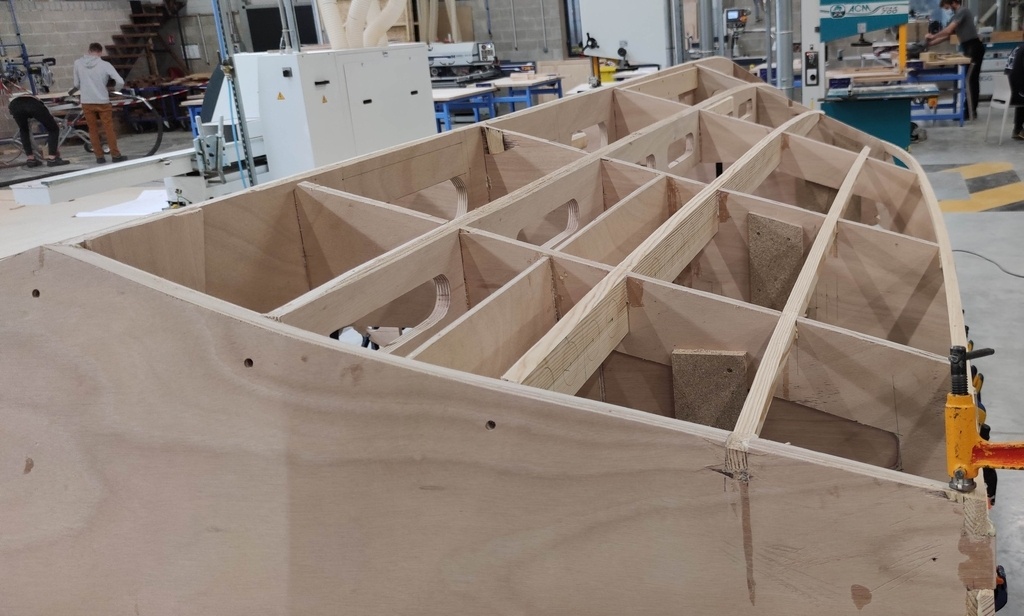

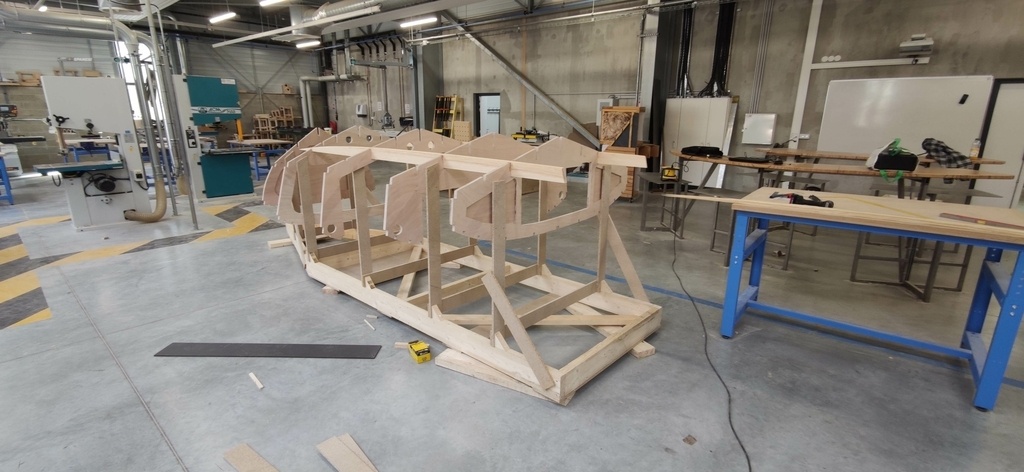

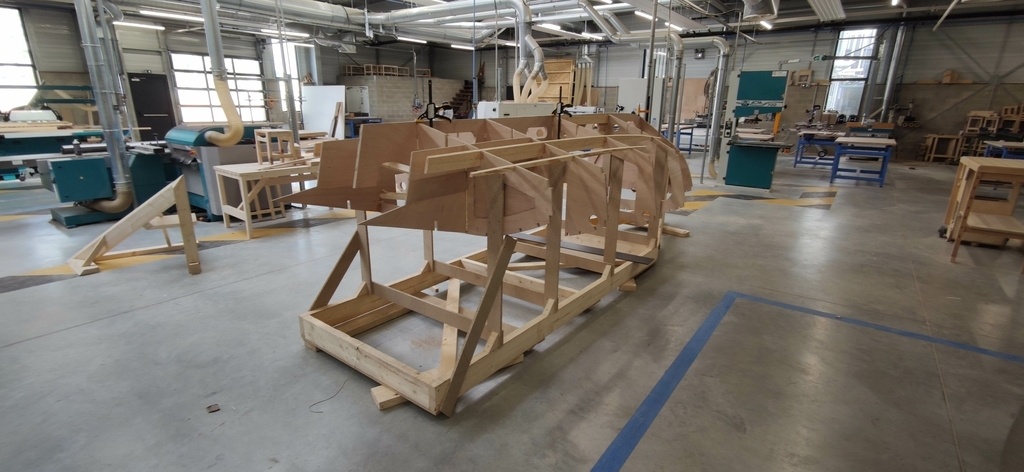

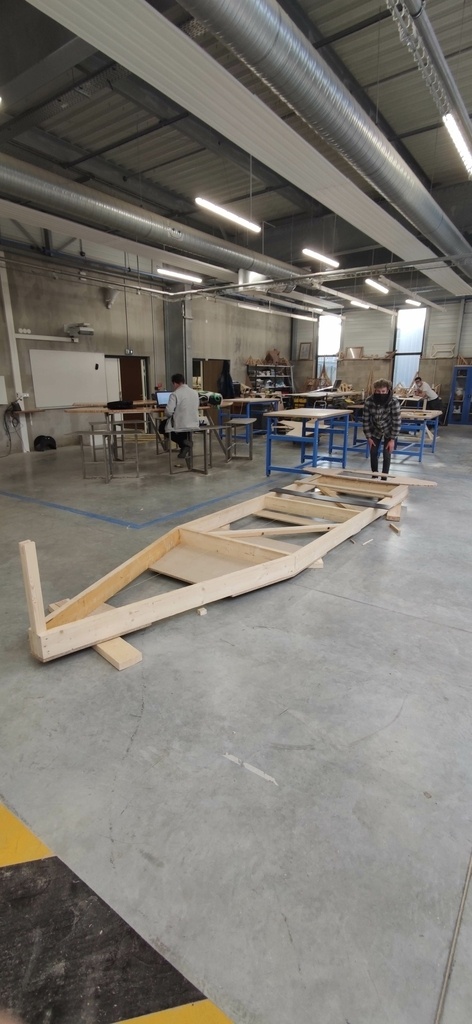

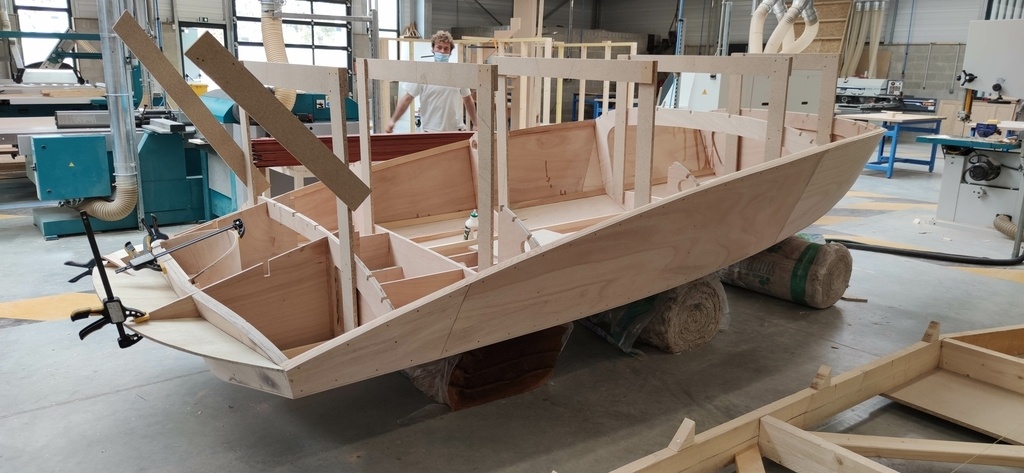

La 1er partie pour réaliser la structure de la coque nous à pris environ 2 semaines.Puis nous avons réalisés des gabarits pour les bordés avec du CP de 5mm.

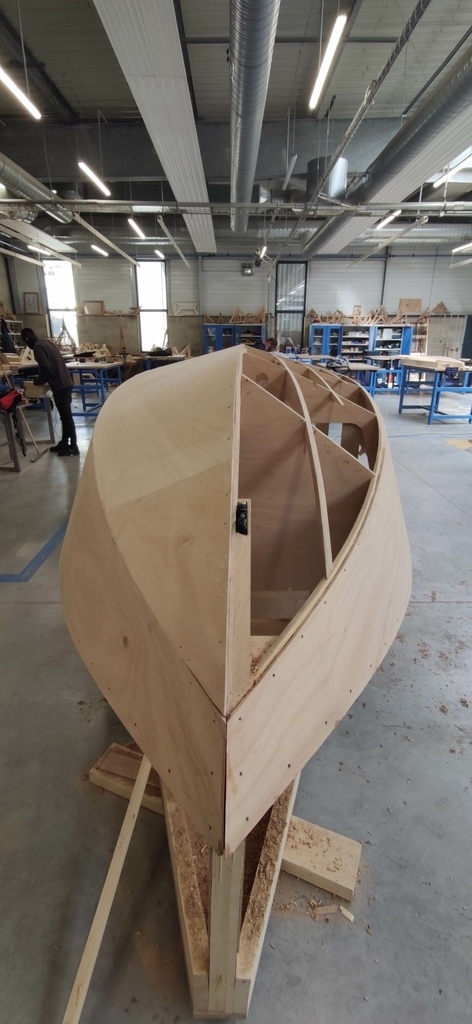

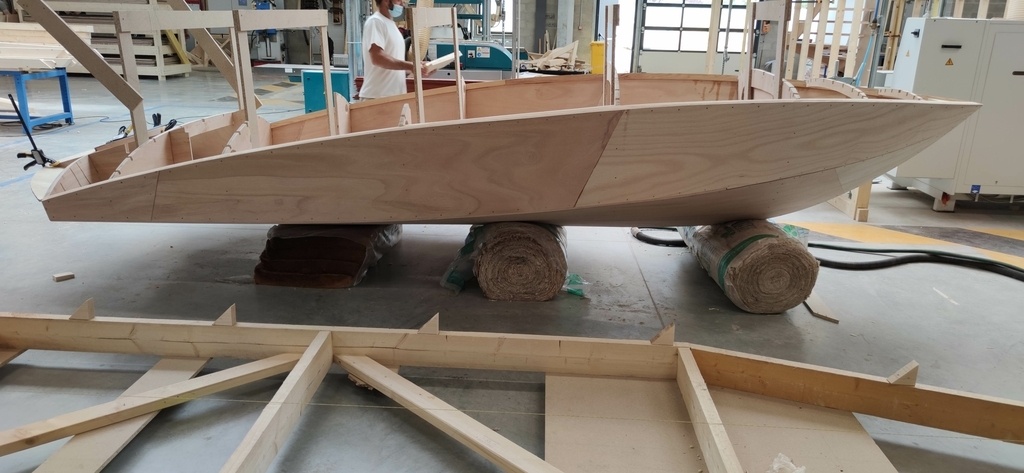

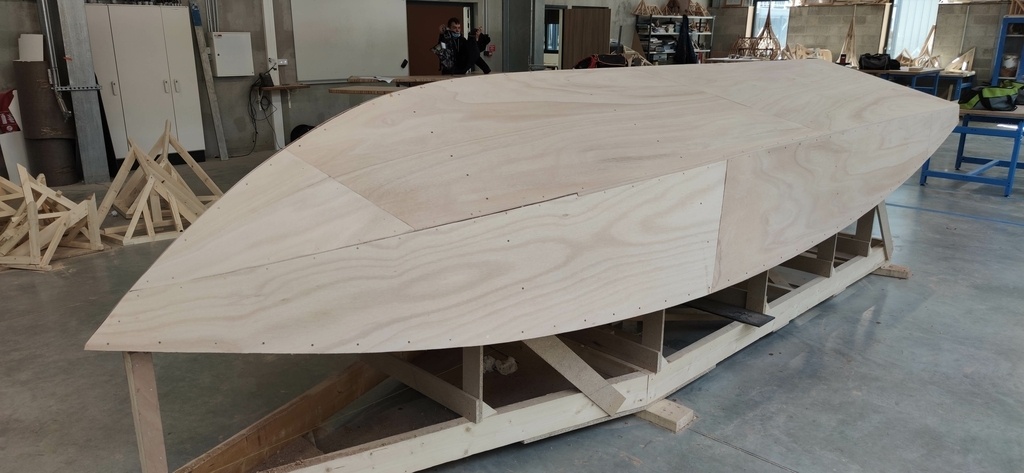

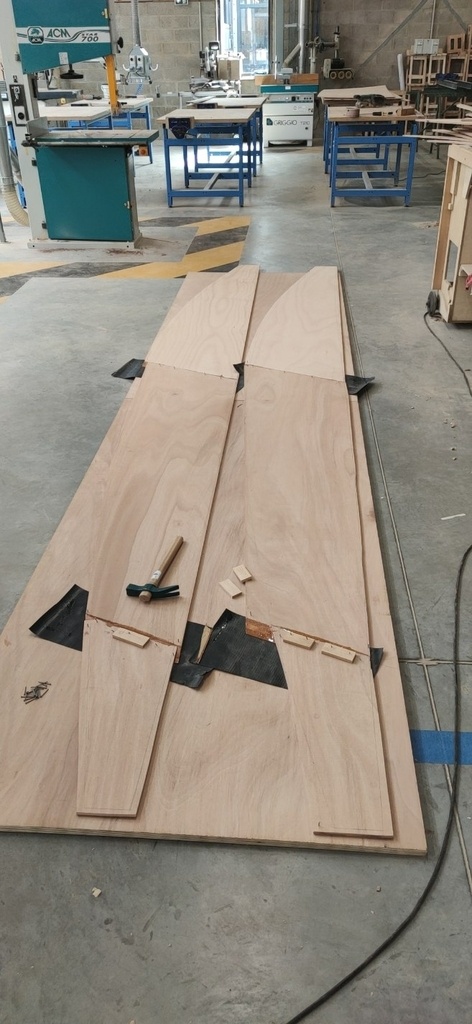

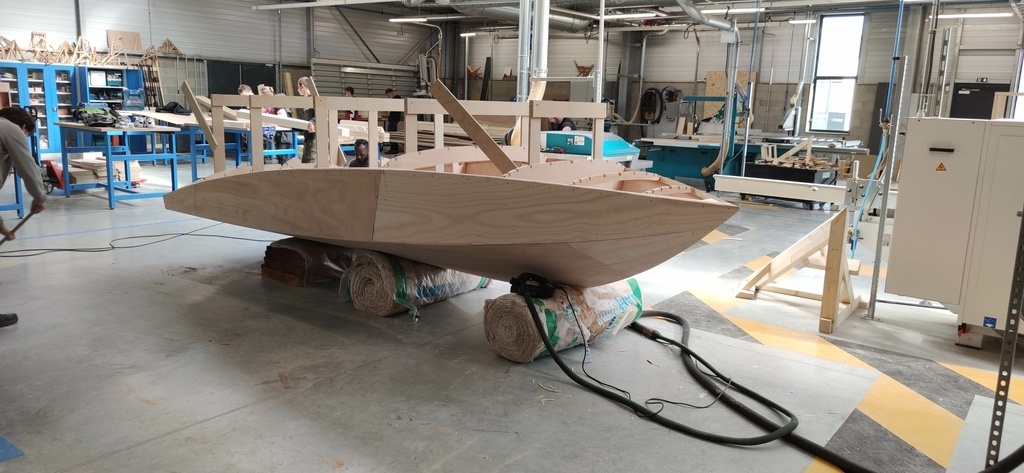

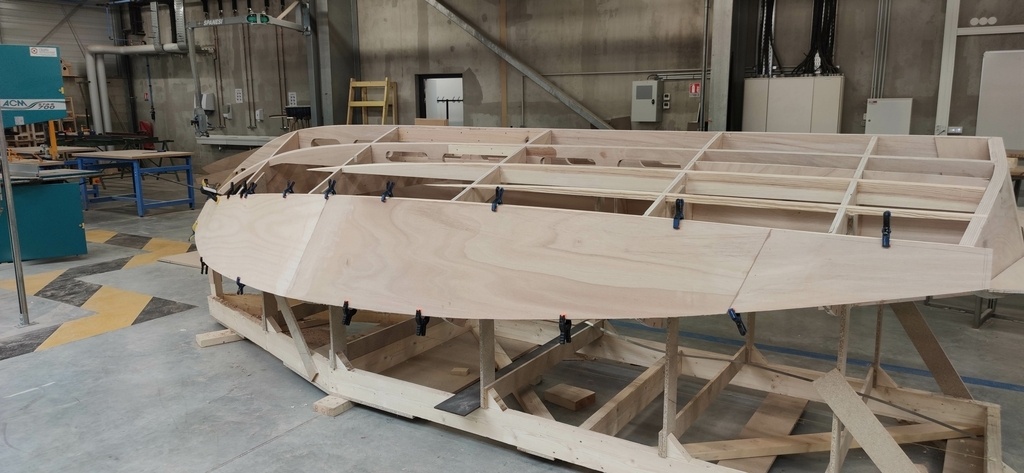

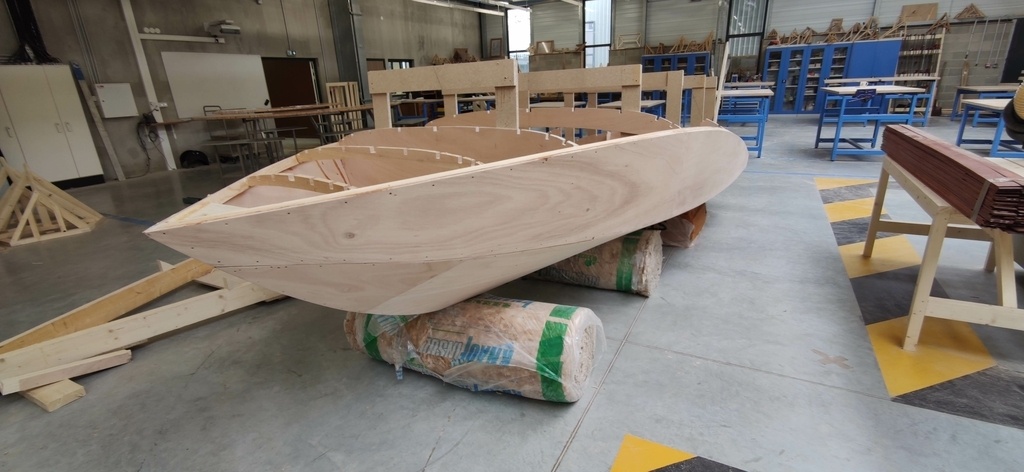

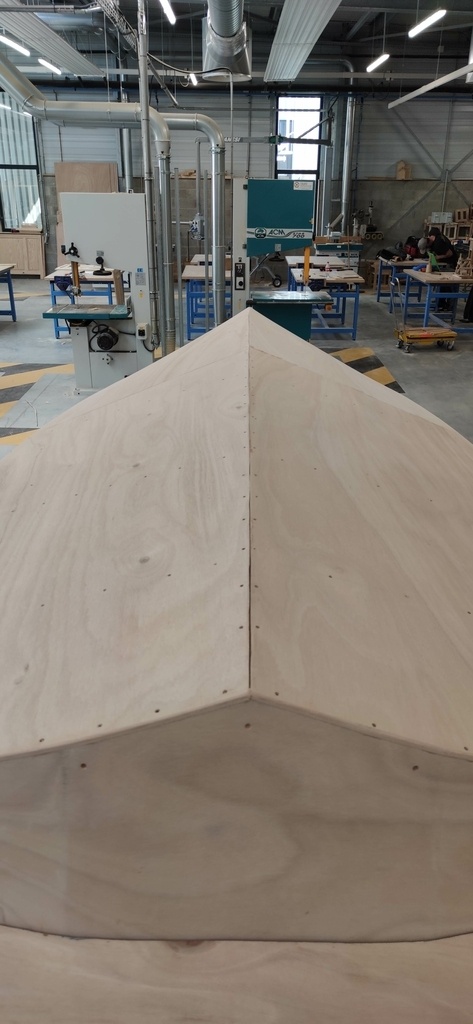

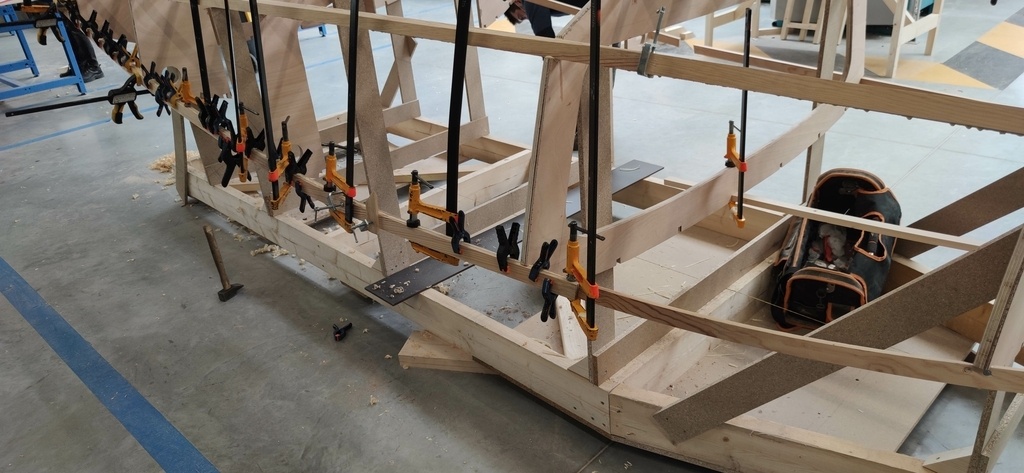

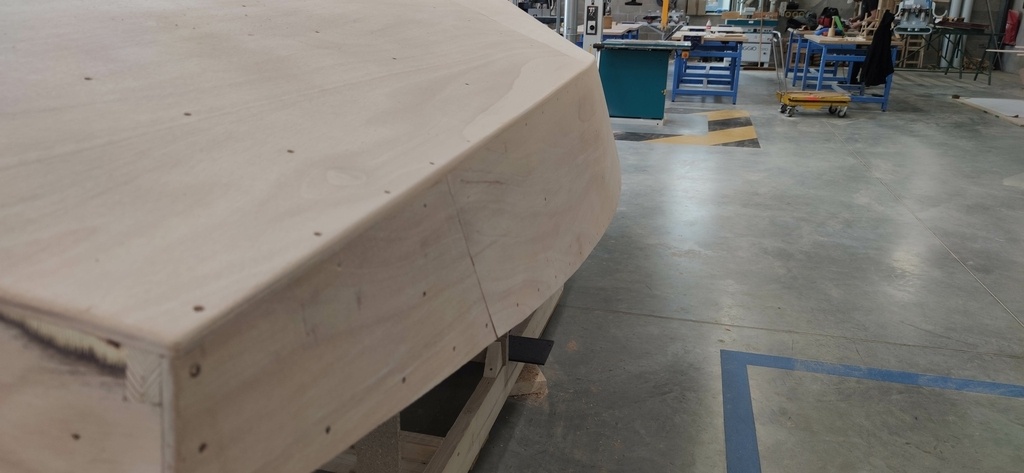

Les bordés sont en contreplaqués marine de 9mm collé à la PPU et maintenu avec de la vis inox.

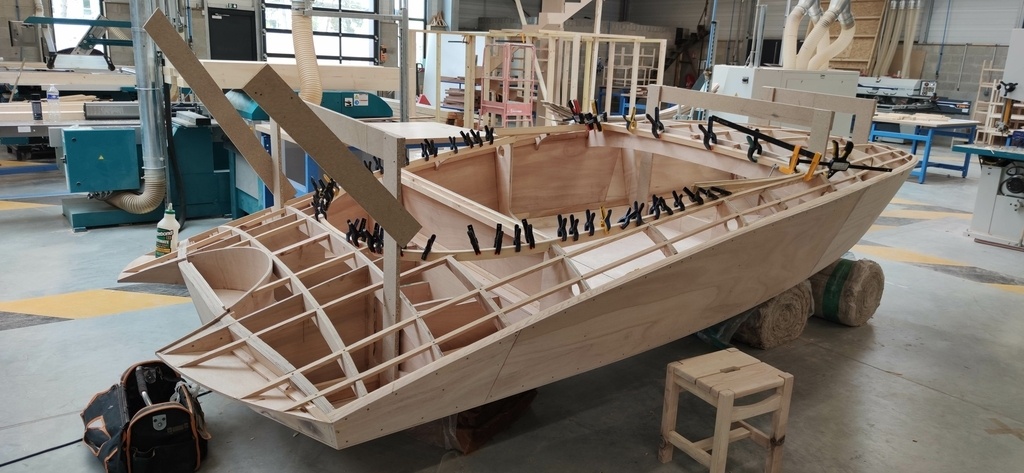

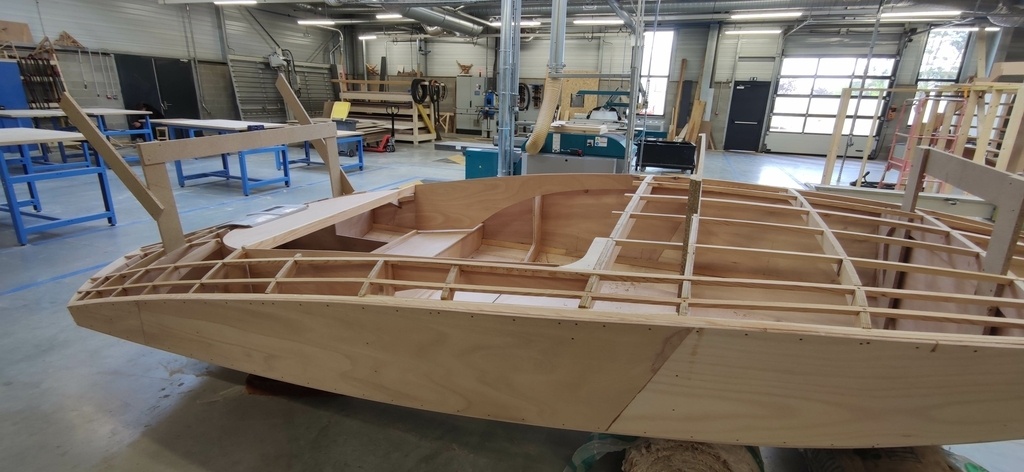

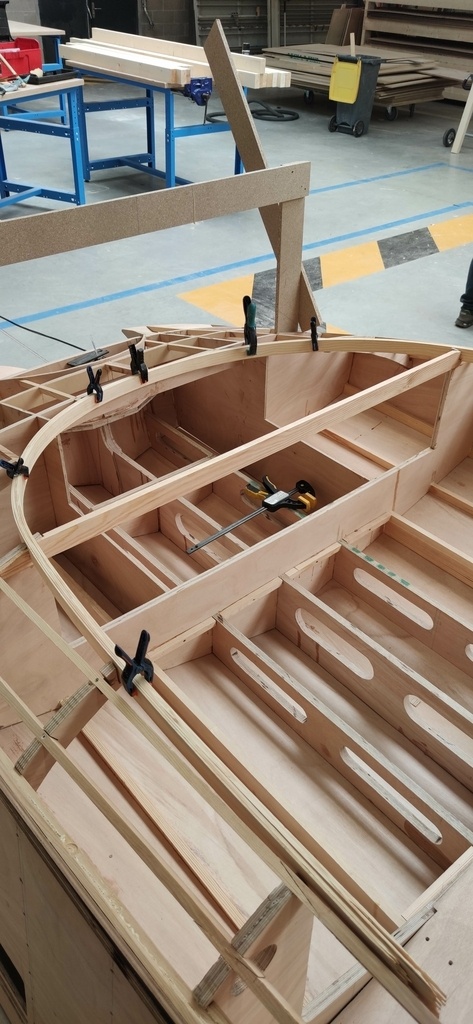

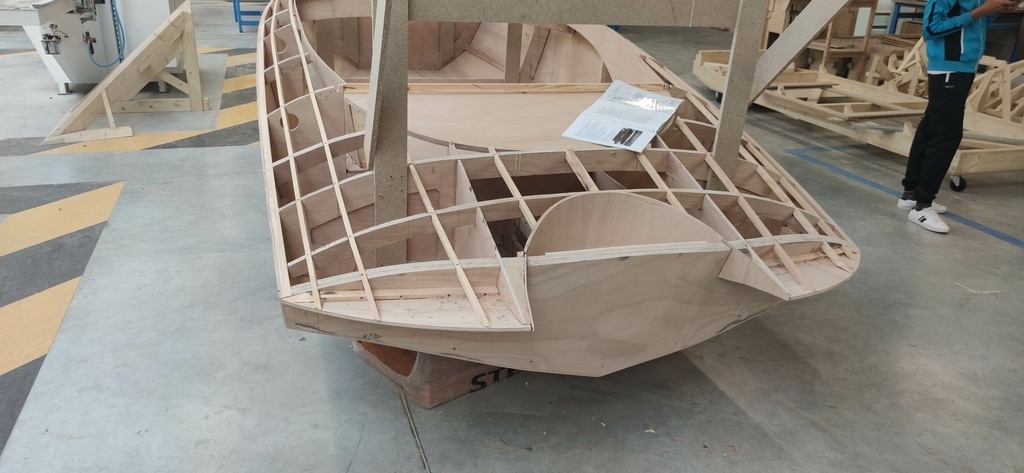

Le bateau est retourné pour la mise en place des lattes de pont ( la stratification de la coque n'a eu lieu cas la fin, car l'application de la rénine époxy ne pouvais pas ce faire au CFA)

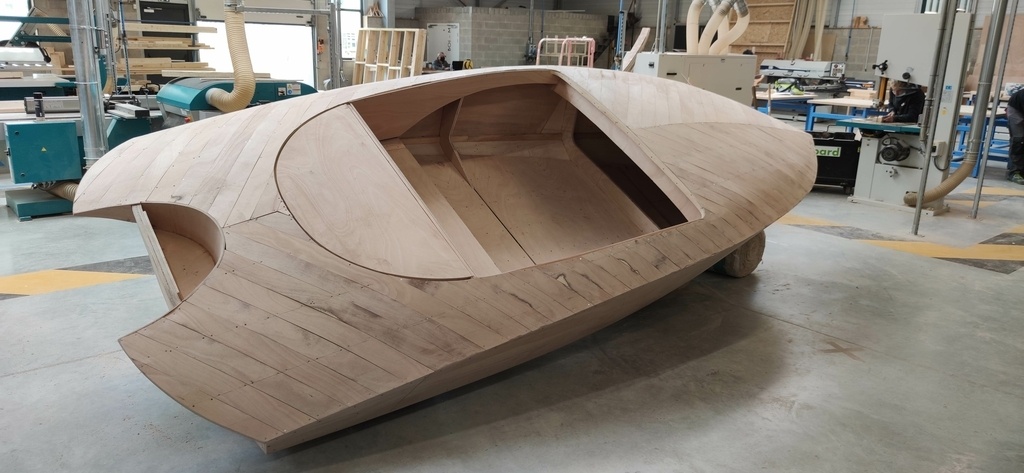

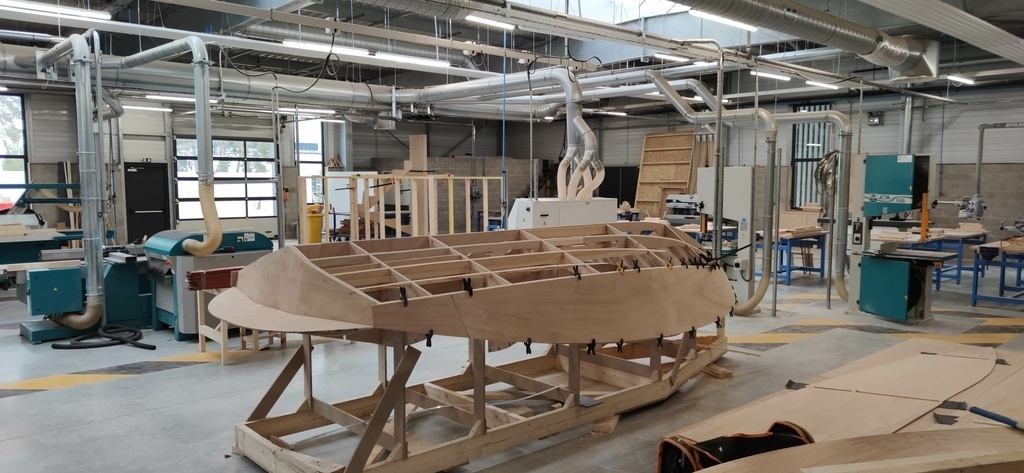

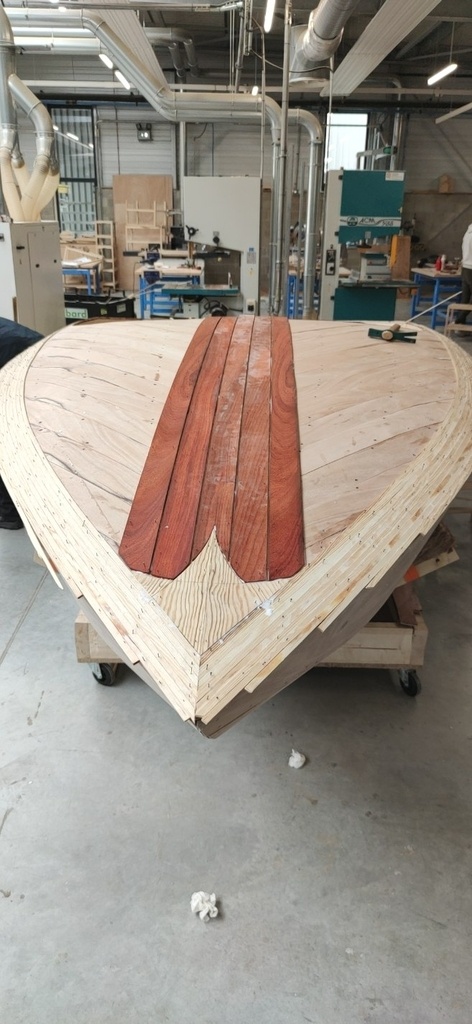

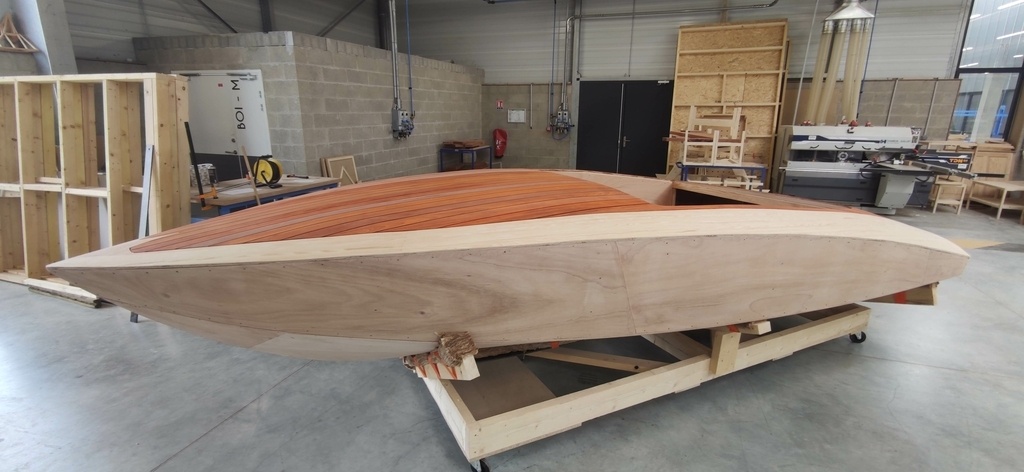

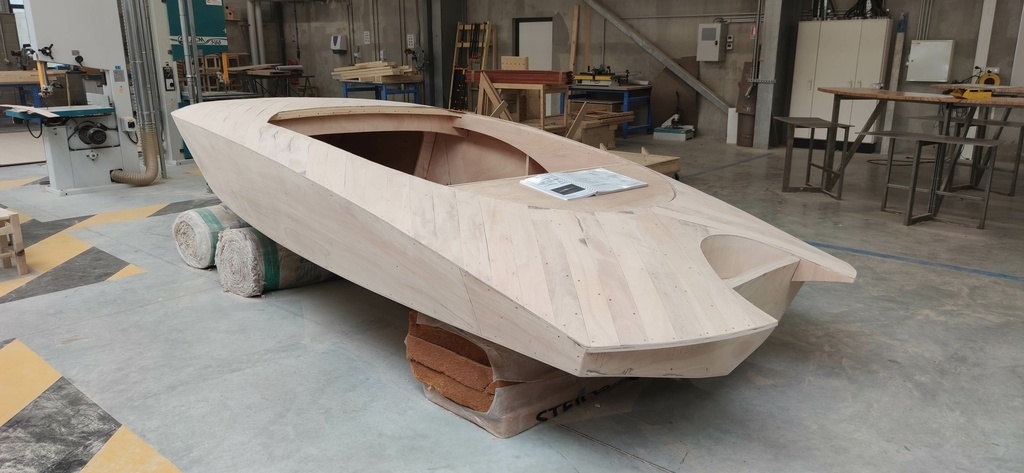

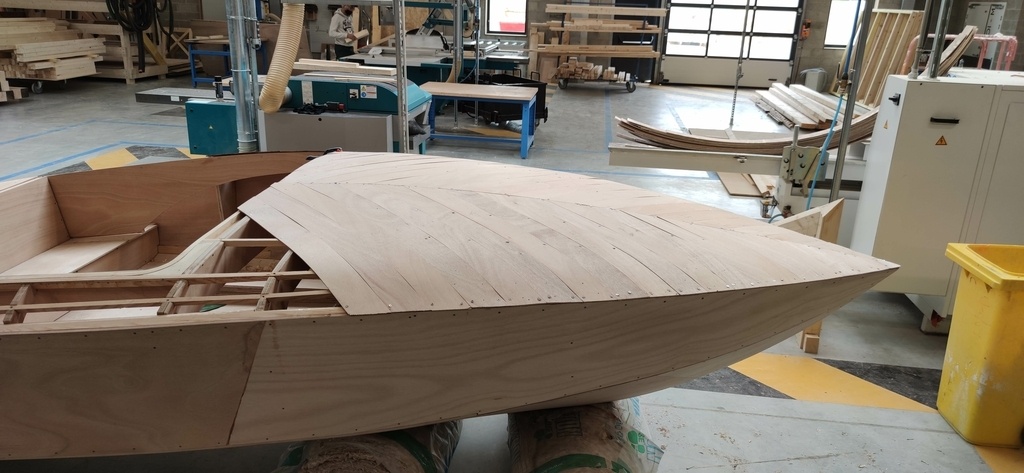

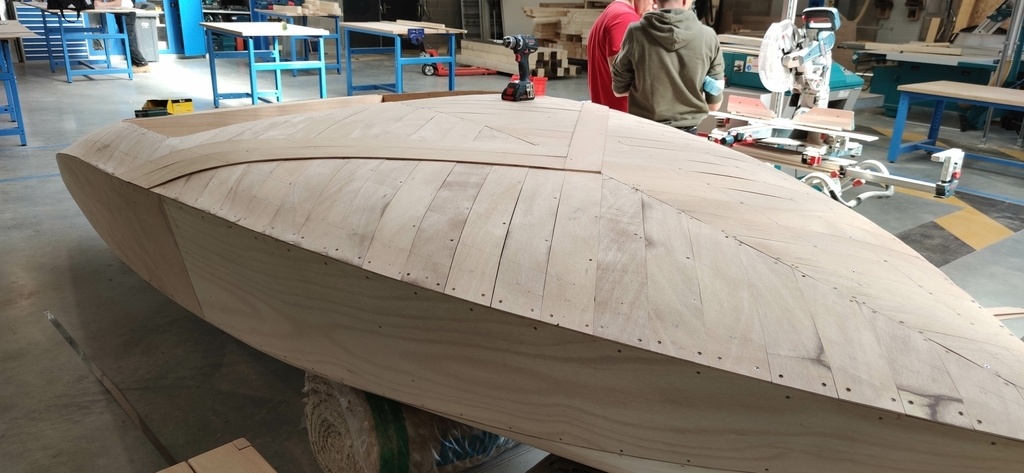

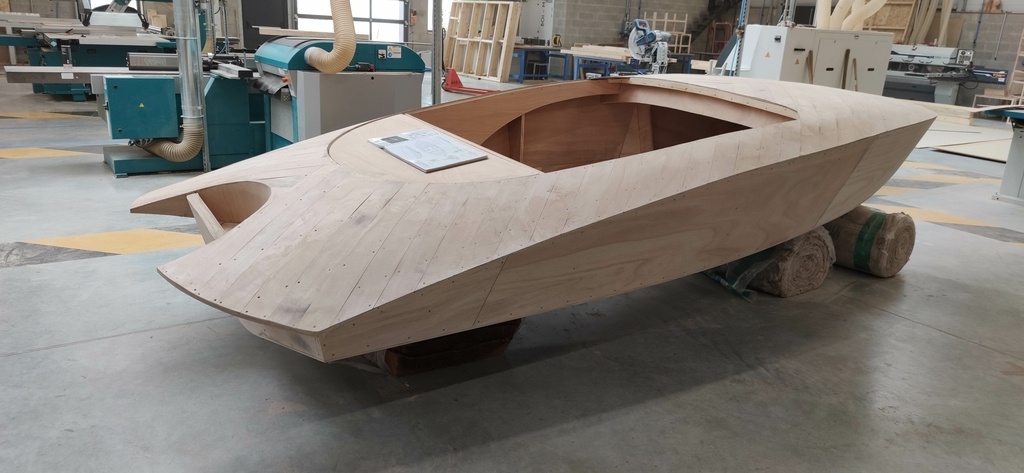

le plaquage du pont a été réalisé avec deux épaisseur de contreplaqué de 5mm croisée.

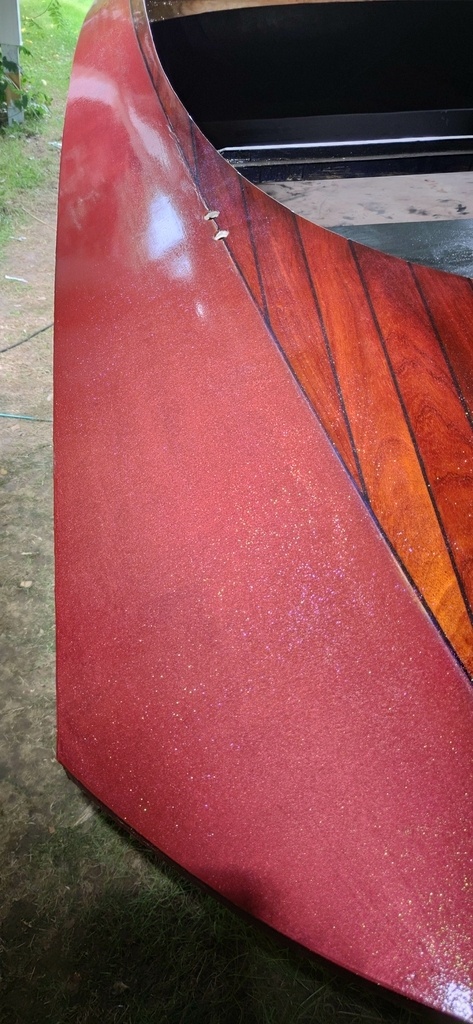

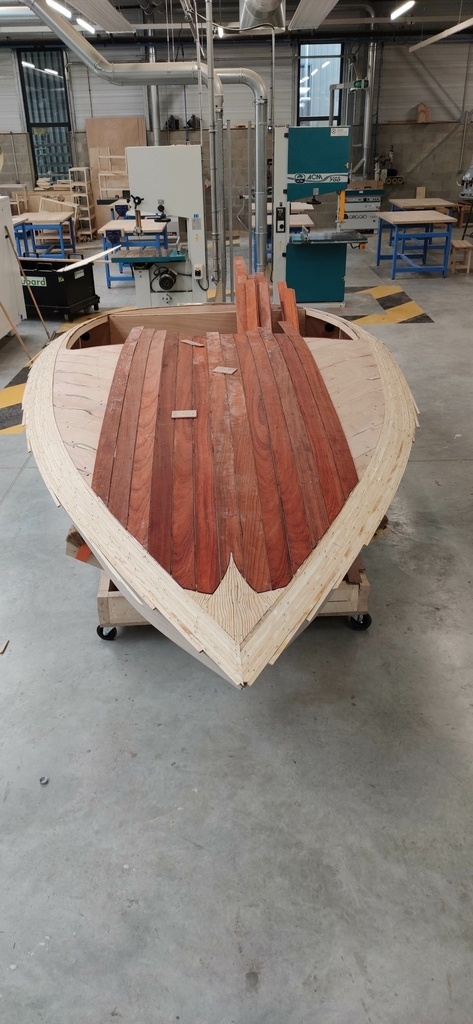

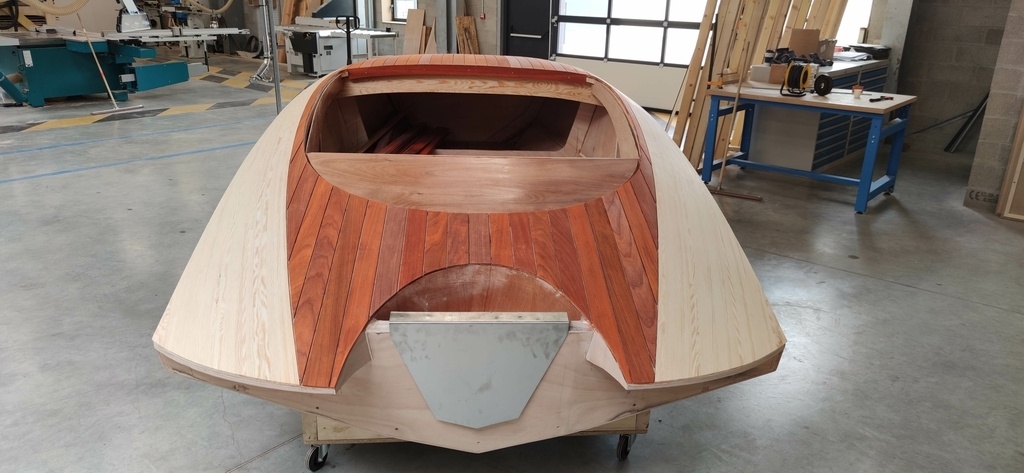

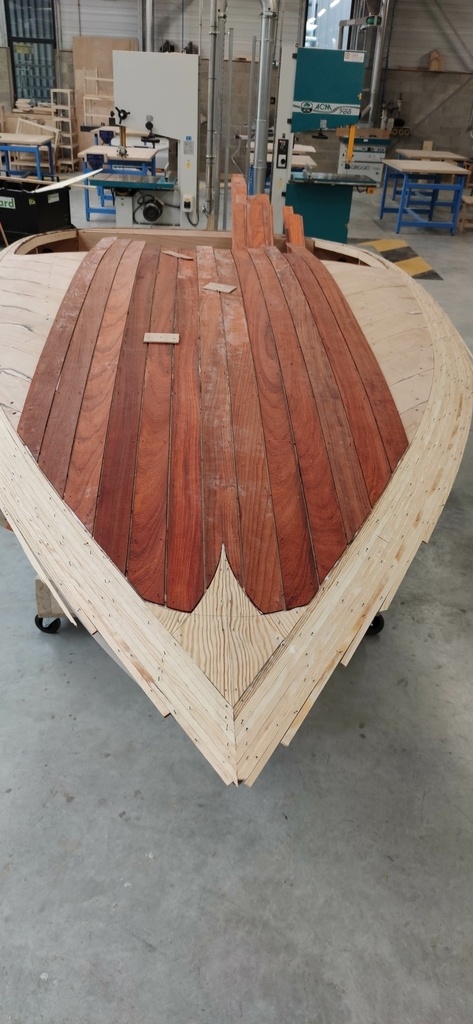

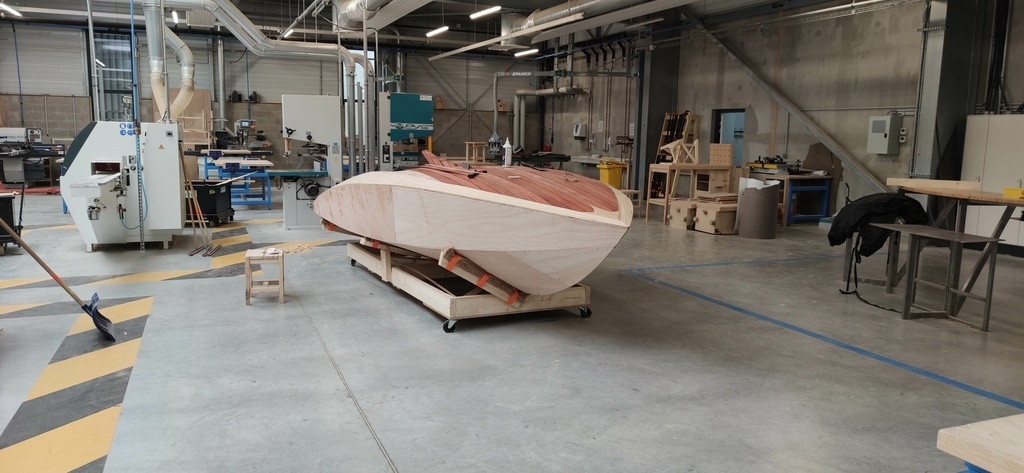

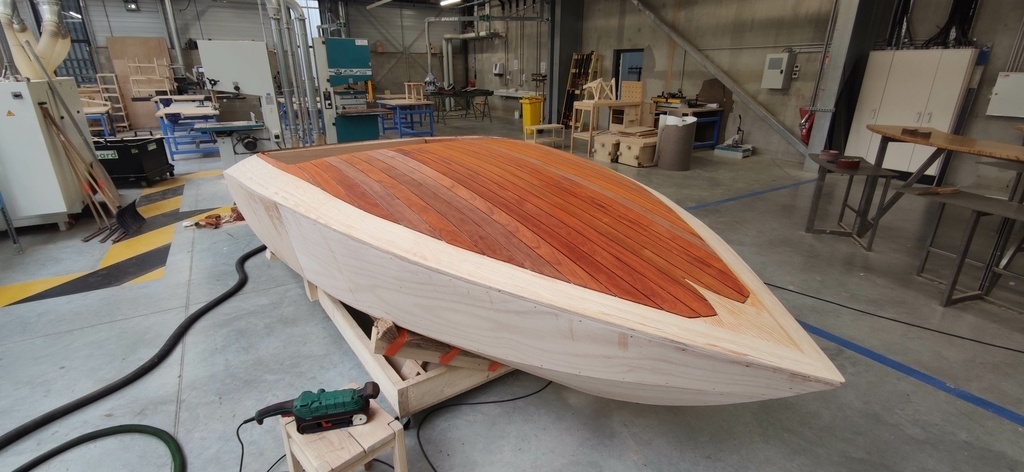

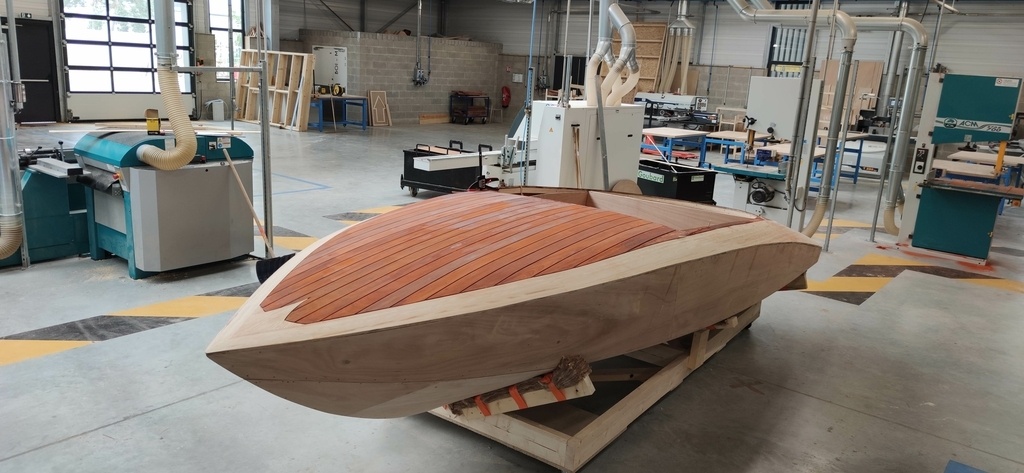

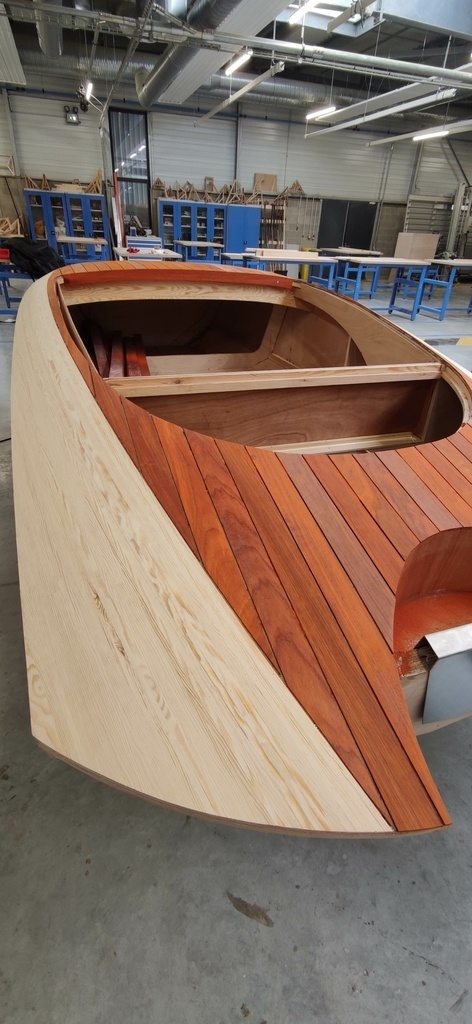

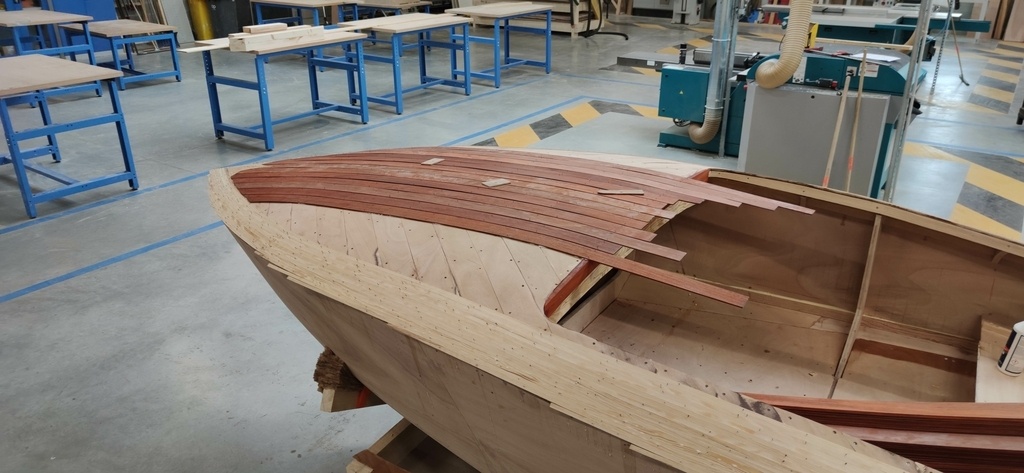

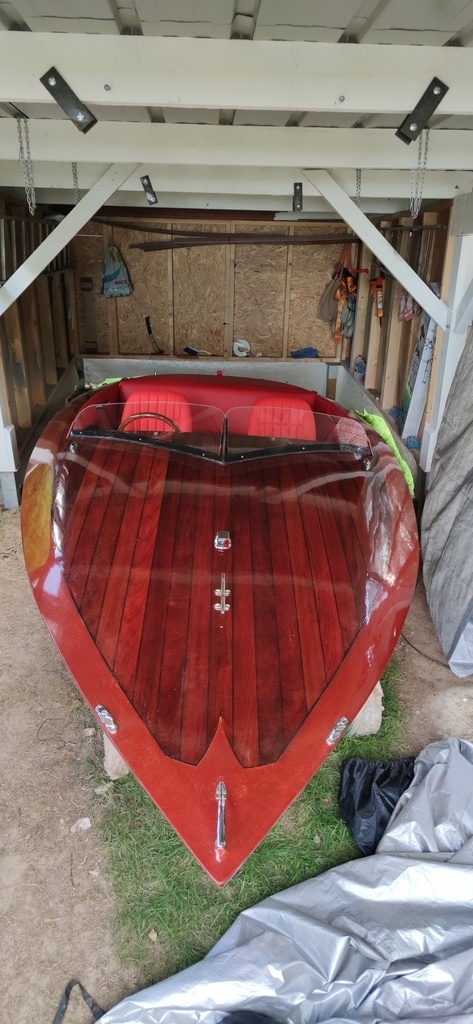

Le plaquage de finition est fait avec du Padouk et du Pin collé avec de la PPU.

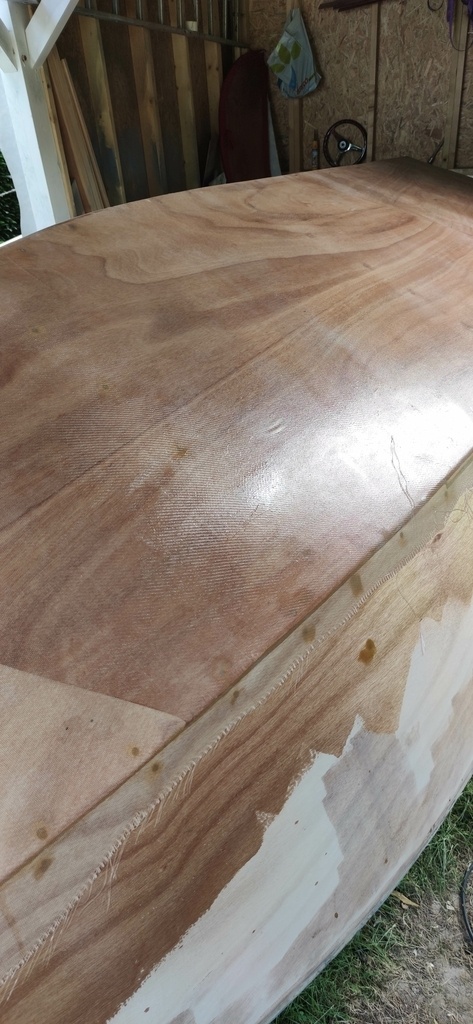

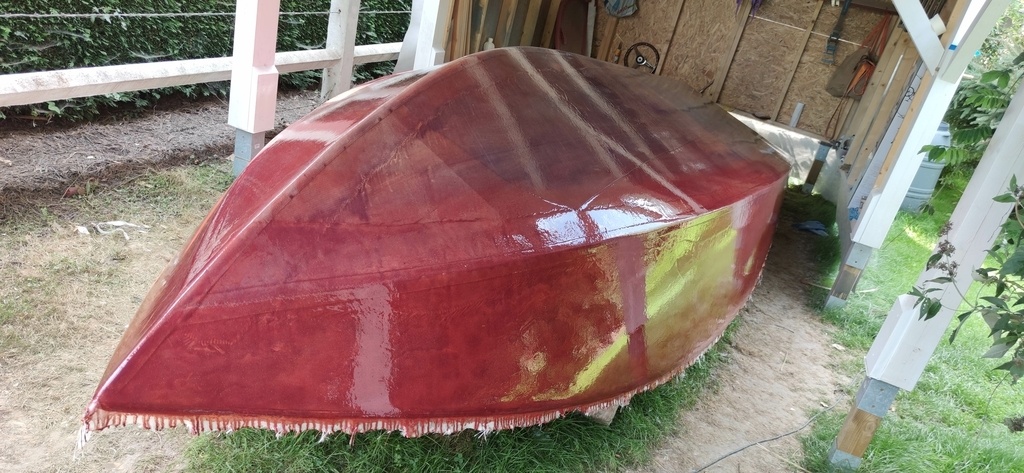

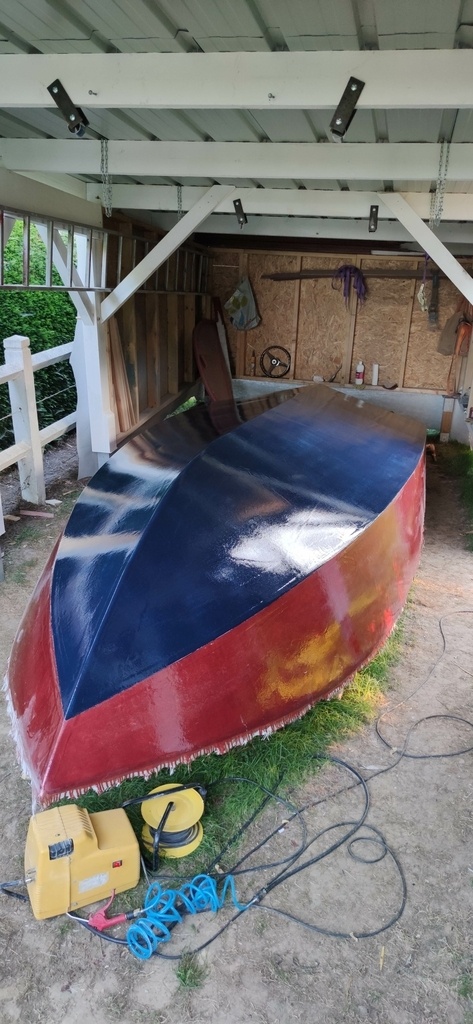

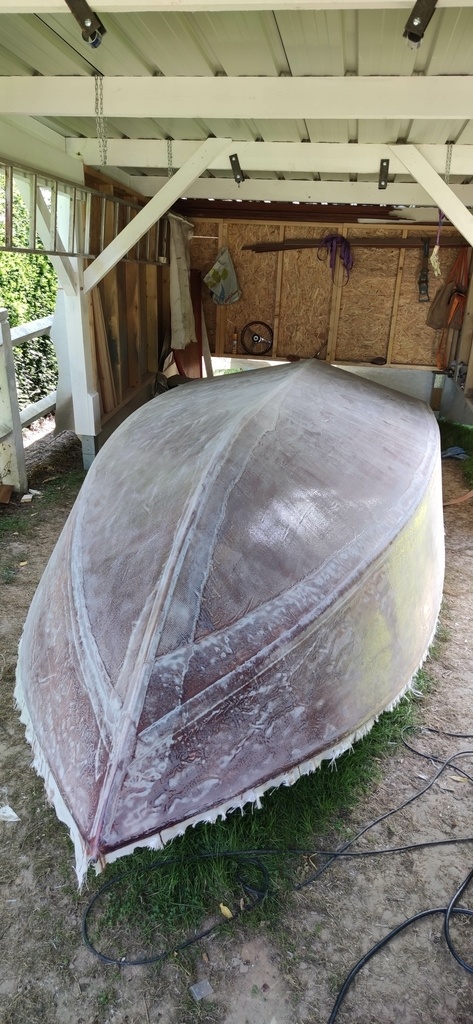

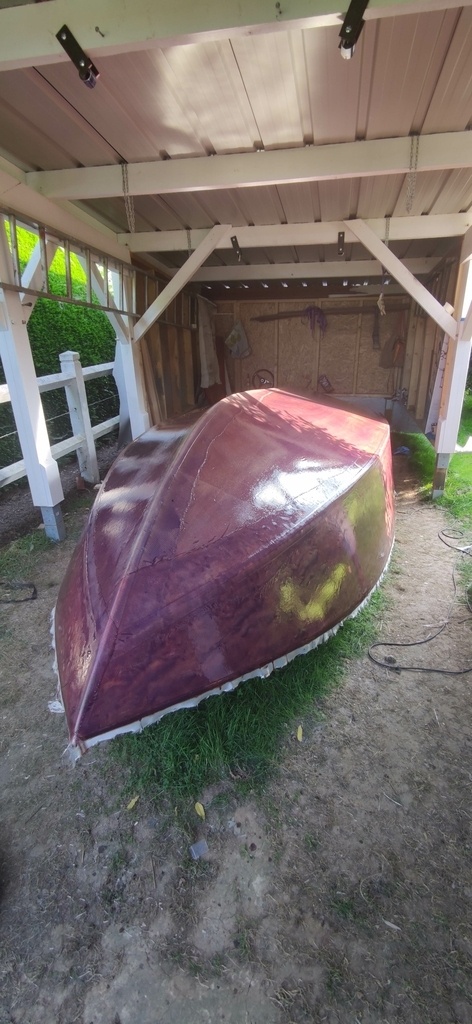

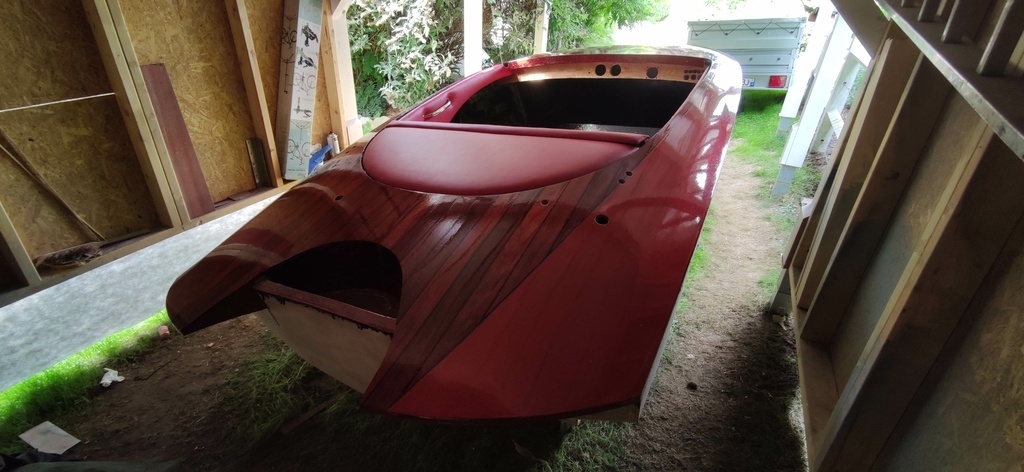

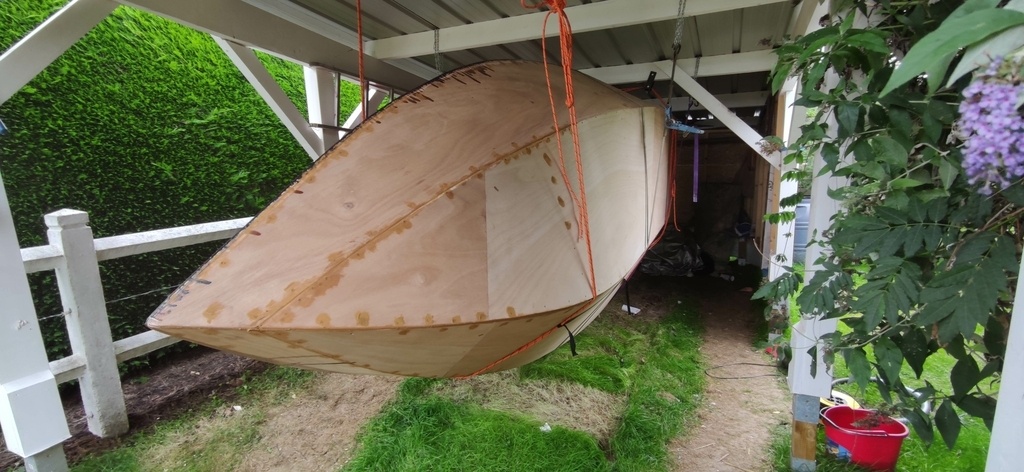

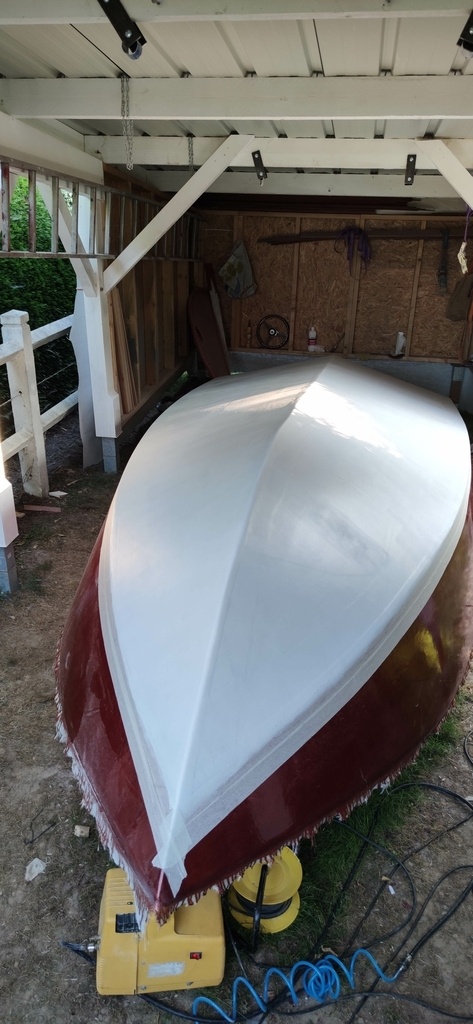

La starification de la coque est faite avec une couche de fibre de verre en 360gr/m2 et une deuxième épaisseur en 200gr/2. Au total il m'a fallu étaler environ 20kg de résine époxy (4 couche à l'extérieur et 1 couche à l'intérieur du bateau) puis 2 couches d'après époxy sur la coque (blanc) et 3 couches de laque époxy (bleu).

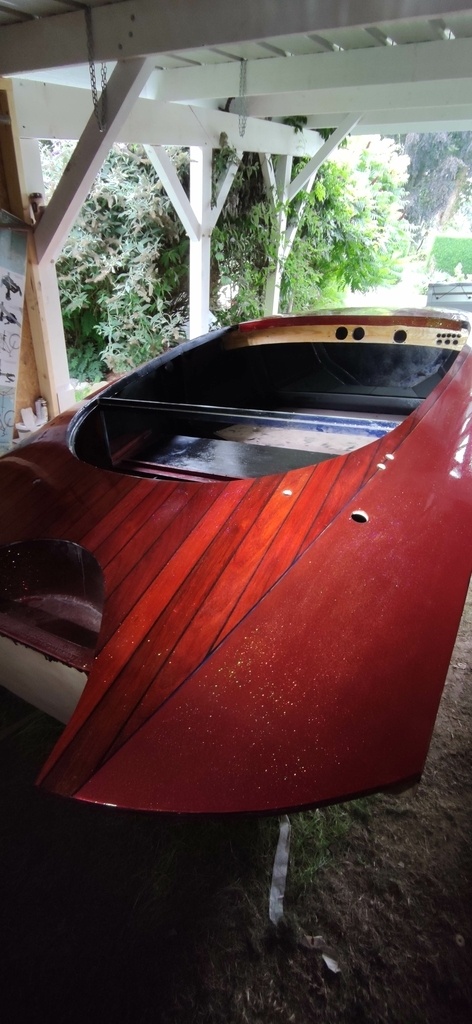

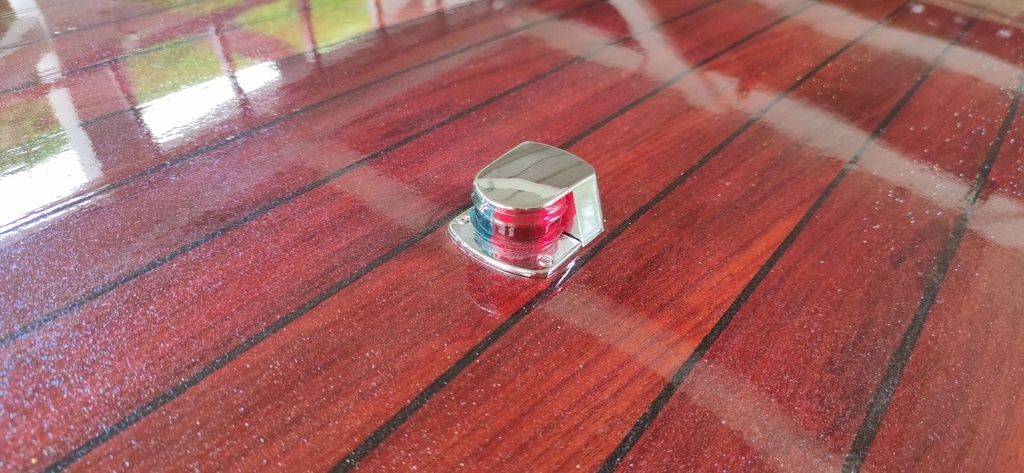

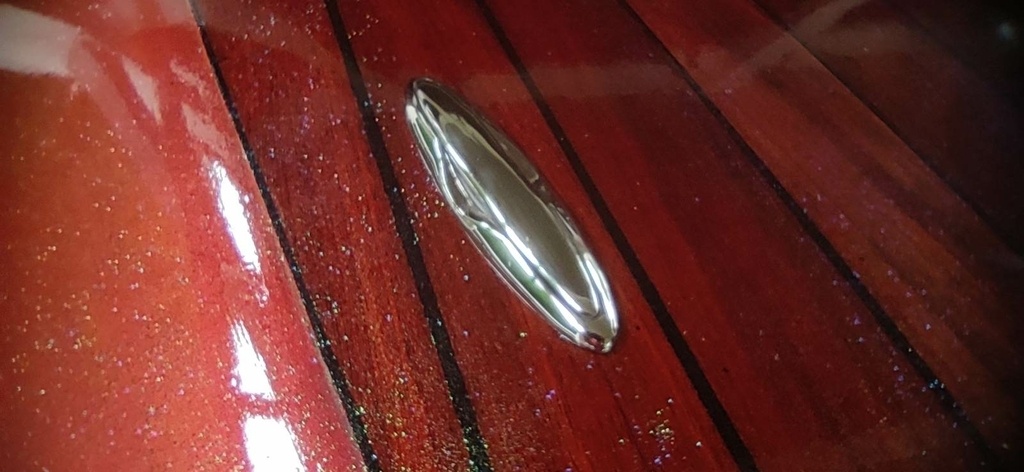

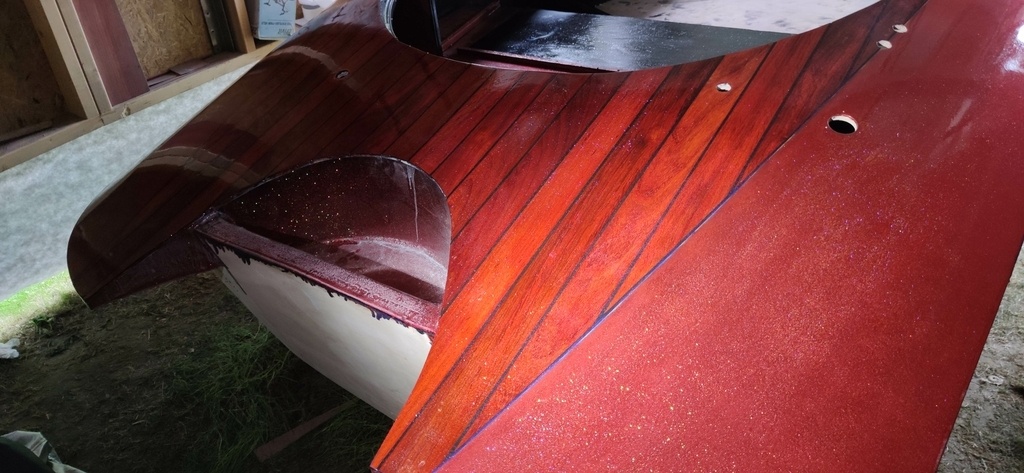

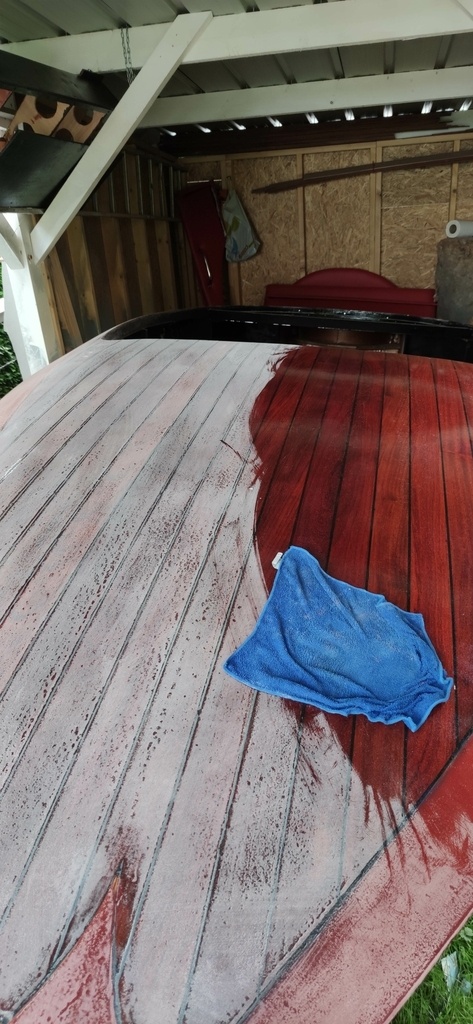

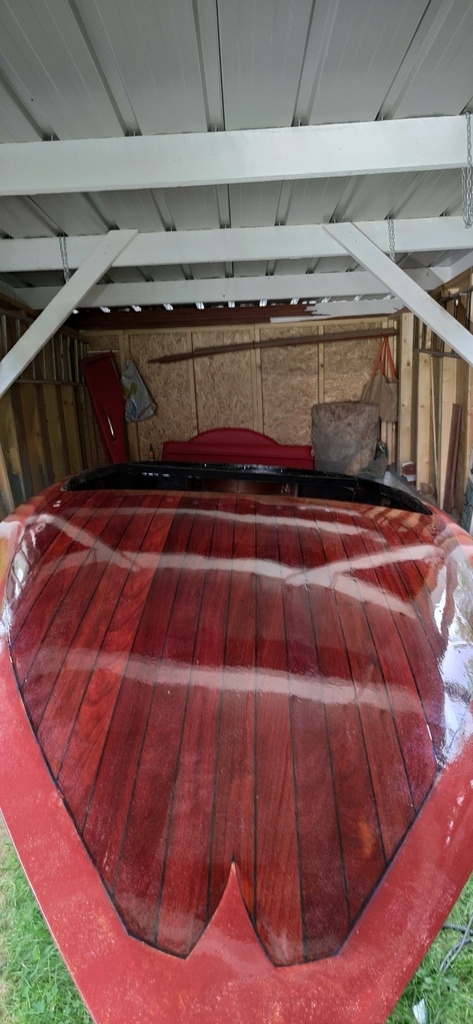

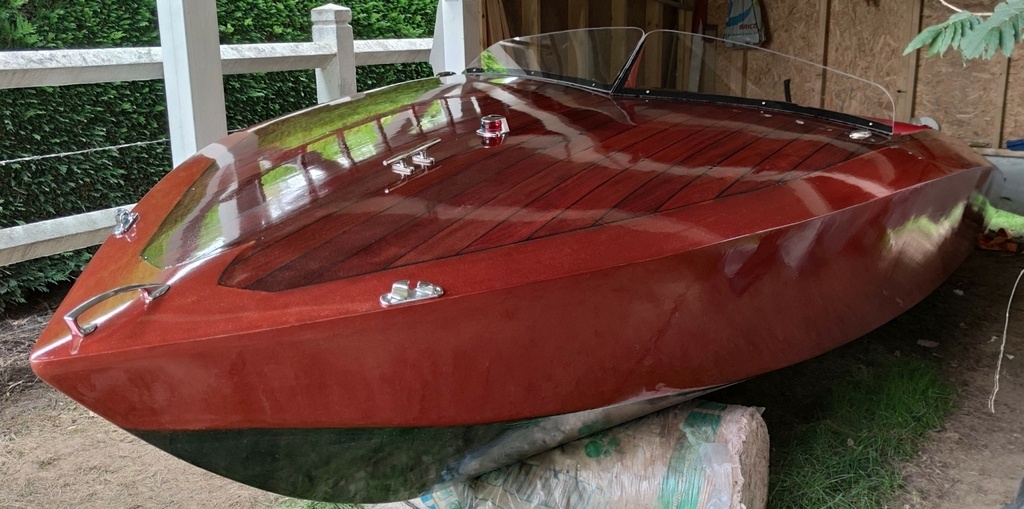

7 couches de vernis marin bi-composant (environ 6litres) avec égrainage au 600.

Mis à jour

Discussions

nono76z a publié la création "Dinghy en contreplaqué stratifié".
il y a 6 mois
EricFd

wahou la classe ...
il flotte ? et quid de la tringlerie entre le volant et le gouvernail ?

Kentaro

Ooooh qu'il est beau!! C'est une merveille... La forme est incroyable.

Merci pour toutes les photos de la construction. Les plans sont disponibles ?

Coroebus

C’est beau ! Limite je me sens ridicule avec mon poulailler en bois de palettes 😂

Sincères félicitations !!

Erebor

Wow c'est absolument magnifique ! Ça donne tellement envie de partir avec

nono76z
( Modifié )

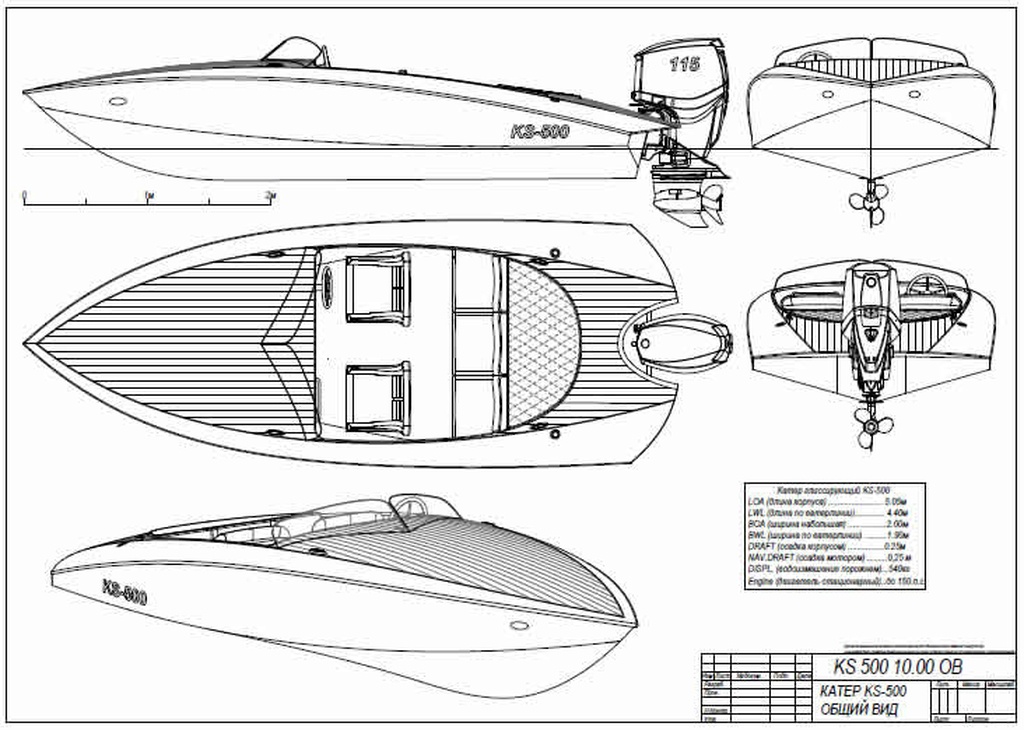

Pour là direction, elle est hydraulique. Je n'ai pas encore installé le moteur ( moteur hors bord de 90cv 6 cylindres) je viens de trouver une remorque. Après je ramène le bateau à mon CFA pour que les apprentis électricien interviennent pour l'installation électrique et aussi les apprentis métalliers pour la protection inox de la proue. Mise à l'eau prévu pour mars après l'homologation. concernant les plans ils ont été acheté sur amariner.net

EricFd

et que faites vous du bateau une fois qu'il est terminée ?

Kentaro

nono76z Merci pour l'adresse des plans. Ils proposent notamment un catboat 5 m qui me fait de l'oeil...

MoFran

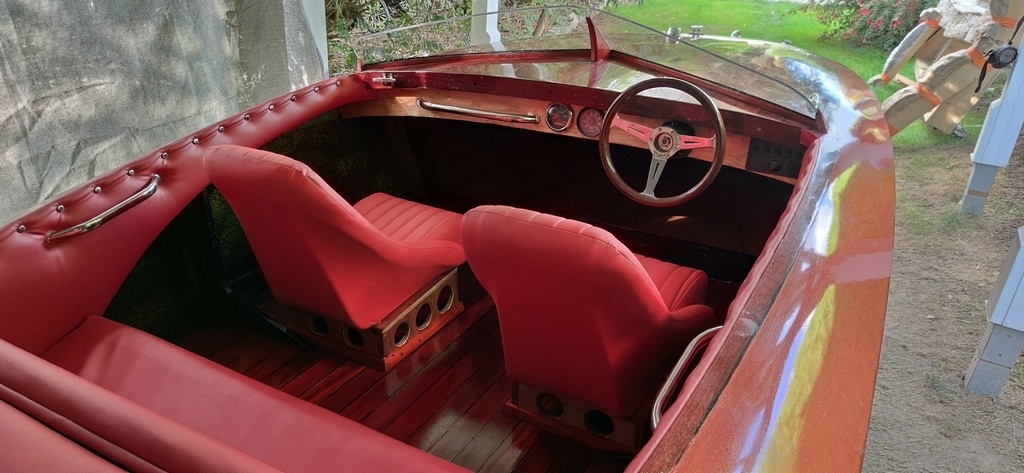

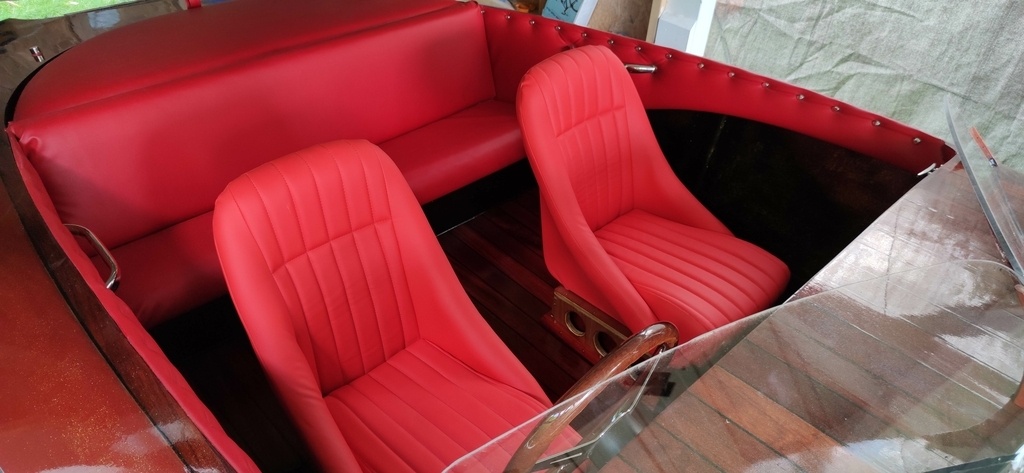

qui a donc réalisé l'habillage intérieur?

racmterrof

Bravo pour le travail et son résultat bien sûr. Mais aussi Bravo pour le déroulement.

JeffBurlu

Ouahouuuuu il esy magnifique ! Et fait dans les règles de l'art, pas comme le mien 🤨
Je suis fan.
Je vais me pencher sur passer un CAP charpentier de marine. Si vous avez des tuyaux je prends.

Vic66

Superbe! merci pour tous les détails, on se rend bien compte de l'ampleur du travail fourni! BRAVO!!!

fred01
( Modifié )

Salut très jolie tu prépares quel diplôme ?

nono76z

Moi aucun. Je suis formateur dans un CFA du bâtiment. Et c'est le chef-d'œuvre réaliser par mes apprentis charpentiers et menuisiers

fred01

ok merci ils sont doués les apprenties !!! se sont des compagnons ? ils sont en quelles année ?

nono76z

non, pas les compagnons, mais un cfa du batiment. ils sont en CAP 2ème année

fred01

Bravo

AvecUnBoutDeBois

Magnifique réalisation. Bravo a toute l'équipe.

riquet18x4

Ho la la il est magnifique se bateau !
Bravo à tous pour ce superbe travail, ils peuvent être fier vos apprentis.

Toumefair

Superbe réalisation et merci pour le partage 👏

José Das Neves
( Modifié )

Waouh quel travail !
Bravo.
J'ai deux questions :
Quel est votre CFA, vous êtes où ?
Tu parles de colle PPU. C'est autre chose que la PU polyuréthane?

nono76z

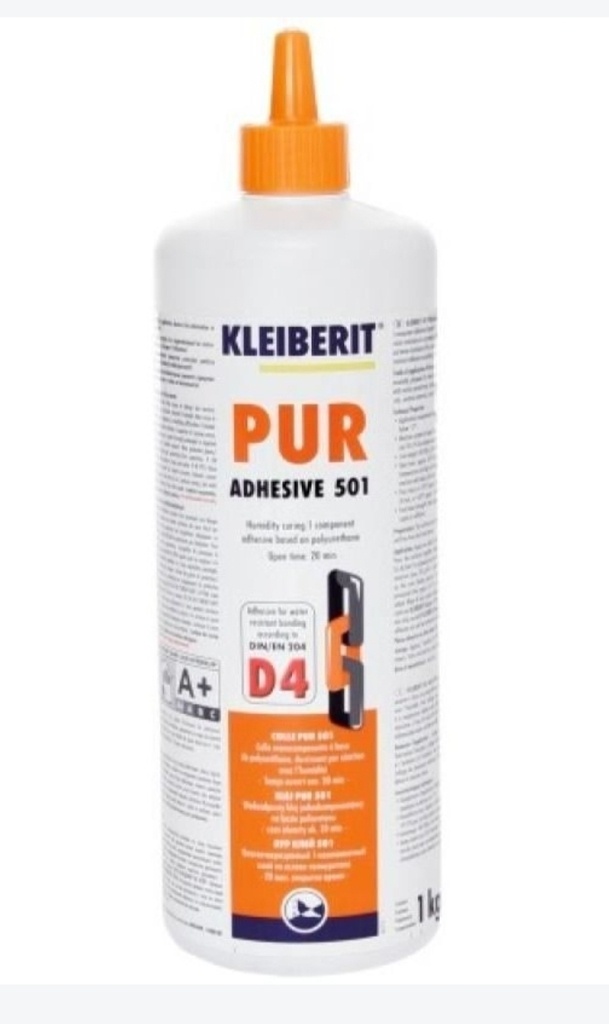

CFA espace lanfry à saint Etienne du Rouvray près de Rouen. Et pour la colle ppu, elle colle plus fort que là pu, mousse moins, colle bois sur bois ou autre ( colle réservé pour la construction navale)

Kentaro

nono76z Aurais-tu une marque de colle PPU à conseiller ?

Bouzinc

Magnifique ! Un grand bravo !

MoFran
( Modifié )

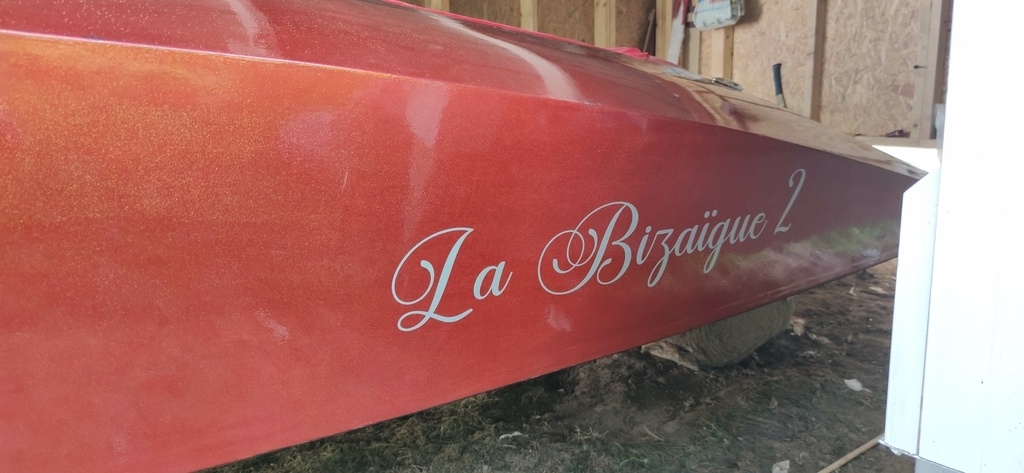

la bizaique 2... c'est pas votre premier bateau alors?(il vous resterait des photos des précédents bateau, ca serait intéressant) En tout cas on voit la préparation derrière, chapeau, vos élèves ont bien de la chance avec un projet si aboutit, bon vent...

nono76z

Sur Rouen il y à déjà un bateau de construction artisanale de 1964 qui porte le même nom.

Séverine

Ce genre de travaux me rend vraiment admirative !
Juste superbe ! Et le padouk reste pour moi une essence splendide 😍

Atelier bois couleur

Rhoooo c'est magnifique. Je rêve de faire un bateaux depuis que j'ai 8 ans

Boisenformes

Magnifique, ça rappelle les RIVA

ebenober
( Modifié )

Magnifique travail ! L'architecte naval qui a dessiné ce bateau a un joli coup de crayon...sans parler du talent de ses constructeurs.
Apparement les plans viennent d'un chantier ukrainien ?
Petite remarque : bisaigüe s'écrit comme ceci (ou bisaiguë).
Pas bien grave dans la mesure où peu de gens savent ce que c'est !

nono76z

Non ce n'est pas la bonne orthographe car il y a déjà un bateau qui porte ce nom, et c'est cette orthographe que nous avons retenu avec les apprentis sinon le synonymes est bézëgue ( trouvé dans l'Encyclopédie des compagnons)

ebenober
( Modifié )

nono76z
C'est l'orthographe que j'ai vérifiée dans le dictionnaire de l'académie française...mais peut-on encore faire confiance à nos immortels ? 😉
Il y a sans doute des variantes régionales.

FMJ

Superbe travail !

kisiu

Une vidéo de la mise à l'eau serrait un final sympa...

Très, très beau...
