AlbertG

Tour Montessori inspiration BoBacool


Bonjour, bonsoir,

Voici ma version d'une tour Montessori, fortement inspirée de BoBaCool, merci encore à lui !

L'origine du projet :

Cette création est un cadeau pour ma nièce, pour l'instant elle a tout juste un mois !
Vous allez me dire que je me prends en avance, avant qu'elle l'utilise pleinement !
Mais vu qu'une partie de ma famille est dans l'ouest de la France et que je suis dans les alpes, les rendez-vous de famille ne se font pas tous les weekends !
Bien conscient que je risque de croiser la petite seulement deux fois dans l'année, je ne préfère pas louper le coche, j'ai décidé de lui faire le cadeau en avance !

C'est bien la première fois que j'ai autant d'avance sur un projet ;)

Les dimensions d'encombrement du projet :

950 x 440 x 440 mm

Les matériaux utilisés :

Du frêne de 27 mm,
Du MDF hydro, pour la couleur,

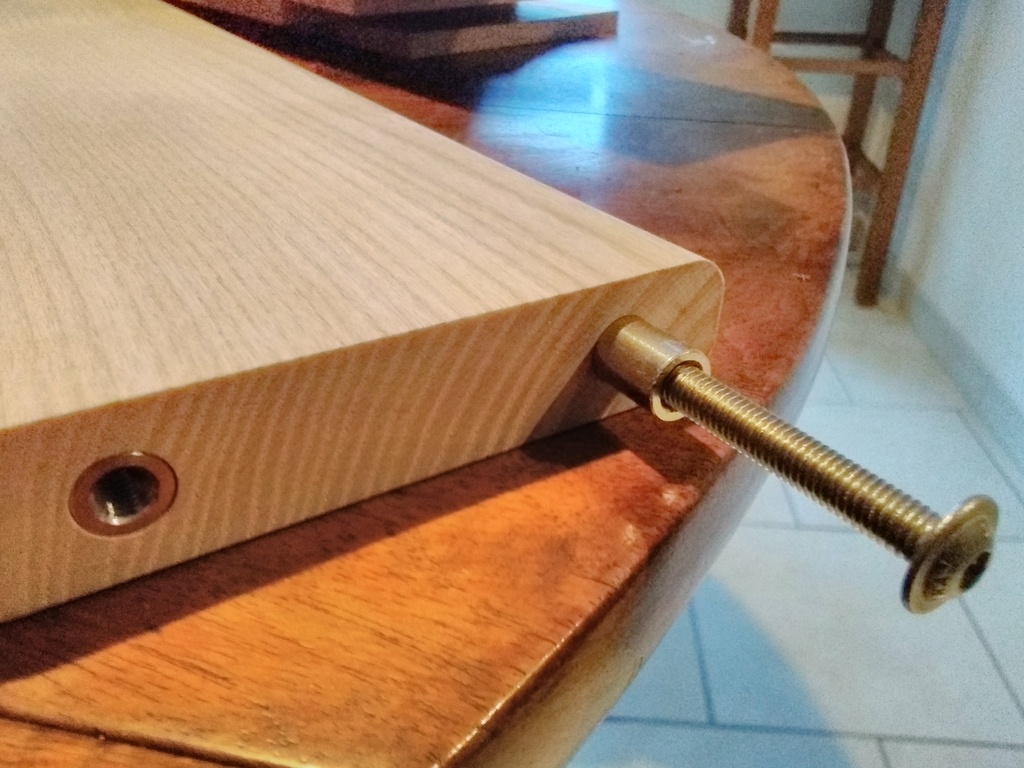

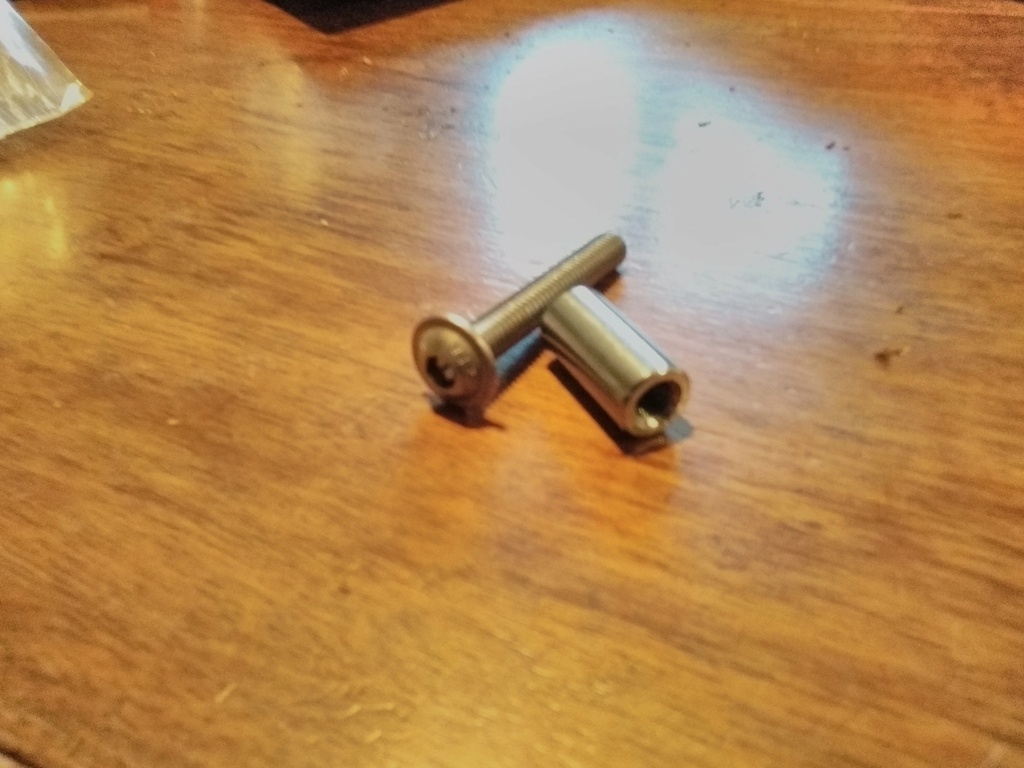

Des manchons cylindriques taraudés M6 10X20 INOX A2,
Des vis métaux BHC (tête bombée empreinte hexagonal creux) embase/collerette M6X40 clé de 4 inox A2.

Ci-joint le lien des quincailleries :

vis-express.fr...nement-unitaire

vis-express.fr...nement-unitaire

Concernant la fabrication :

Débit du frêne,
Corroyage des bois,
Panneautage du plateau,
Rabotage du plateau,
Mise à longueur des éléments en frêne,
Perçage des éléments en frêne,
Découpe des panneaux de MDF,
Calibrage et perçage sur commande numérique.

Dans l'ensemble c'est assez simple, lorsque l'on a du matériel adéquat.
Le projet dans sa globalité m'a pris 3 soirs, après le boulot, on se tape quelques heures sup' à l'atelier !

Le plus long restant la modélisation, la mise en plan et la programmation pas loin d'une petite journée, le temps de tester les programmes et de faire les retouches.

L'assemblage est assez rapide dans la mise en œuvre.
L'ensemble est réglable en hauteur.

La finition n'est pas encore faite !

J'apporterai des photos de l'assemblage plus tard.

Je vous partage mon plan, en pdf.

Merci encore à BoBaCool pour le partage !

PS : Désolé pour la qualité médiocre de mon téléphone, mon vieux crosscall fonctionne pour téléphoner, mais pour prendre les photos de qualités...
