Rising Chair de Robert Van Embricqs


Bonjour, bonsoir !

Depuis un petit moment, j'étais intrigué par le concept de la Rising Chair de Robert Van Embricqs.

En faisant quelques recherches, je suis tombé sur les plans de Carpenter. Merci à lui pour le travail !

On s'est lancé dans la production de cette curiosité.

Avant de parler de la fabrication et du montage, je profite de vous mettre le lien du fournisseur des charnières :

lqf.fr/88-398-...mm_x_20mm_x_3mm

Les charnières sont chères, la qualité à un prix, les charnières ne présentent aucun jeu latéral, pour ce genre de projet je n'ai pas hésité à investir !
De plus, elles sont fabriquées en France. Les fournisseurs sont de bons conseils, ils sont accessibles et très sympa ! Il ne faut hésiter à leur téléphoner !

La fabrication :

Première étape, débiter 70ml, des sections de 27x27mm en frêne.
Par la suite le corroyage des tasseaux pour les ramener à 20x20mm.
Vient la découpe, il faut être organisé et vigilant, ici nous avons 41 réglages de coupes à effectuer !
Ensuite, nous avons procédé au perçage de 8mm sur les tasseaux pour accueillir la tige filetée.
Là, pour l'instant, on est bon.

Le montage :

Attention, le moment crucial du ferrage arrive, les charnières à couplet sont de 100203mm. Il faut être particulièrement vigilant au positionnement des charnières.
On emmanche l'ensemble des tasseaux sur la tige filetée de 8mm, en rajoute une rondelle de calage de 0,5mm entre chaque tasseau, pour laisser un peu de jeu.

On fixe les charnières, on commence par fixer les tasseaux extérieurs, pour terminer par l'intérieur. Pour rappel, il y a 41 charnières à ferrer.
Après quelques suées, on ajuste le serrage des écrous et on vérifie le bon déploiement du fauteuil.

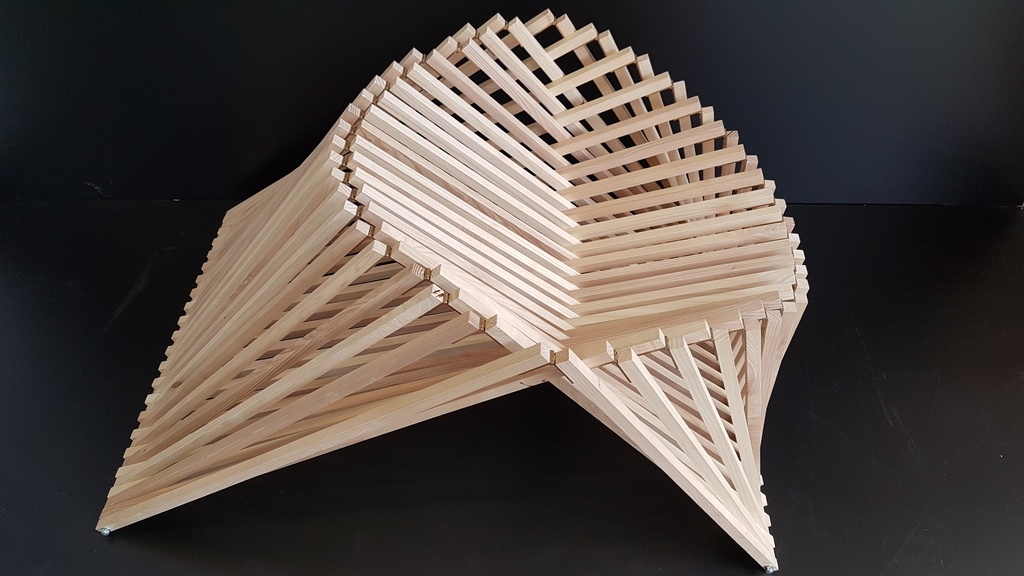

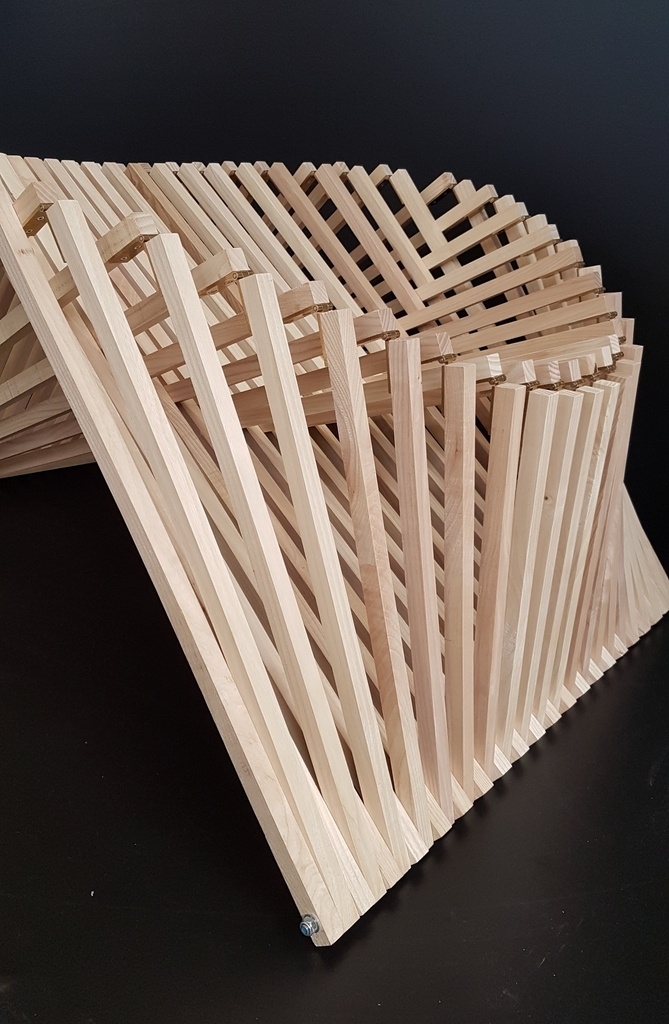

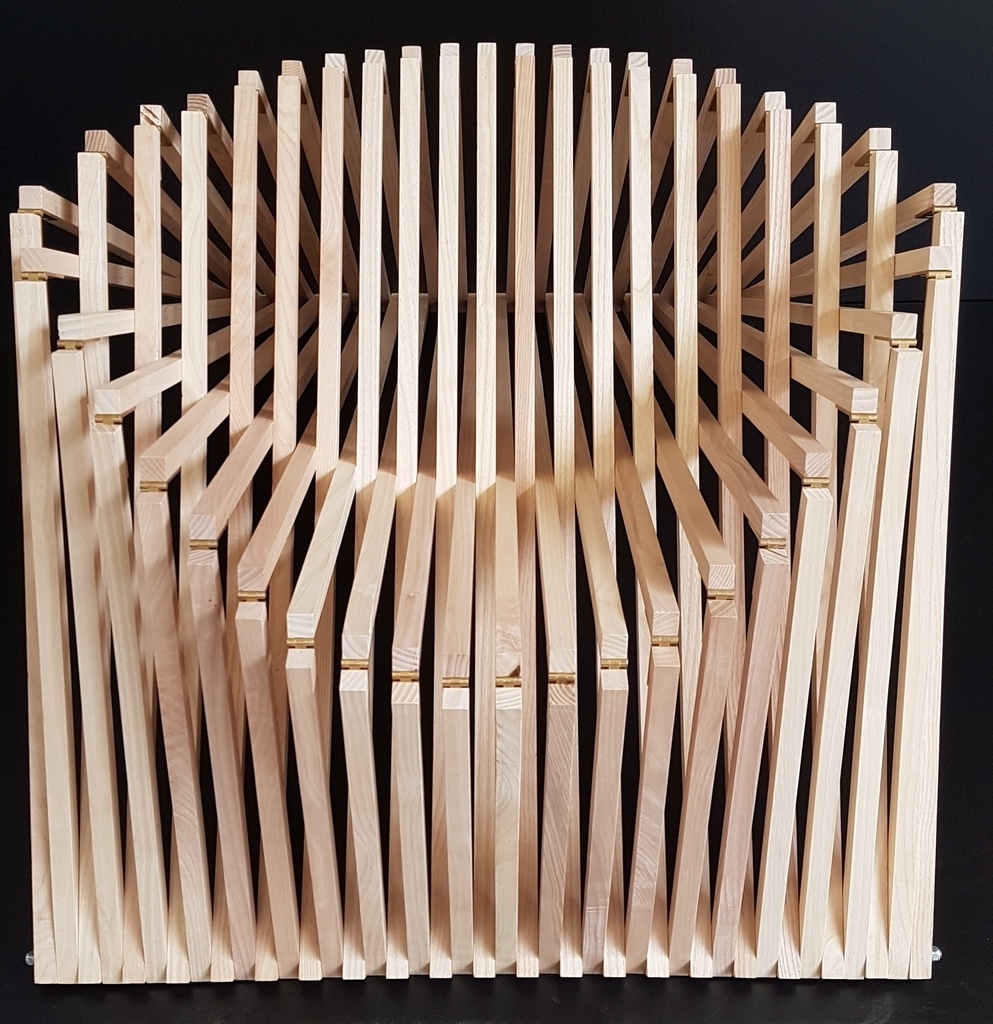

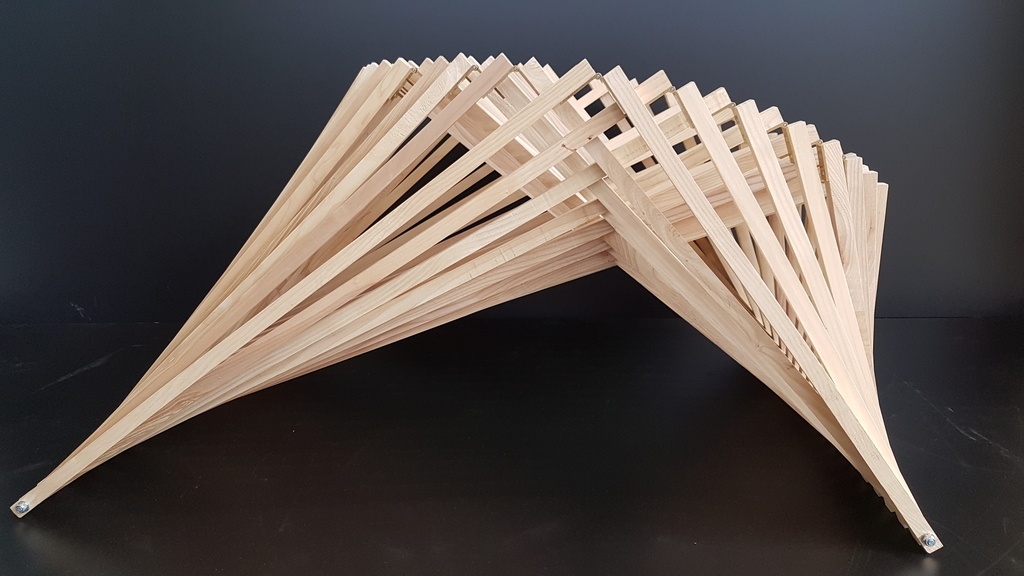

Ouf, le fauteuil s'ouvre, nous sommes très contents de voir l'ouverture de l'ensemble, le mouvement du déploiement donné par le fauteuil est satisfaisant, comme une impression de voir quelque chose de vivant devant nous !

La finition :

Le projet est quasiment terminé, il est en cours de finition, on doit casser les arêtes, couper les tiges filetées, etc...

Quelques conseils :

L'erreur que j'ai faite, avant d'attaquer le corroyage, j'aurais dû attendre de recevoir les charnières pour contrôler la largeur de celle-ci.
J'étais un poil juste sur les largeurs des tasseaux et des charnières. C'est pour cette raison que j'ai opté pour des rondelles de calage de 0.5mm pour assurer un jeu mécanique.
Ci-joint le lien pour les rondelles de calage :
bricovis.fr/pr...NCAL08/14/0.5AC

Mis à jour

Discussions

AlbertG a publié la création "Rising Chair de Robert Van Embricqs".
il y a 5 mois
Wil
( Modifié )

Trop bien !!! Comment tient elle ouverte ? Et pourquoi as tu commencé à ferrer par l'extérieur ? Merci !

AlbertG

Le ferrage c'était le point le plus important. J'ai réfléchi longuement pour avoir un ferrage régulier et identique entre chaque tasseau. Au début je voulais ferrer individuellement chaque couple de tasseaux. Mais je me suis dit que si un seul couple de tasseaux est décalé dans le sens de la longueur lors du ferrage, j'allais avoir des problèmes de montage avec la tige filetée.
C'est pour ça que l'on a monté l'ensemble des tasseaux avant et que l'on a ferré les extérieurs en premier. Ça permet de rigidifier l'ensemble qui est déjà de nature élastique.
