Onizuka

Tréteau de Buenos aires à 4 pieds

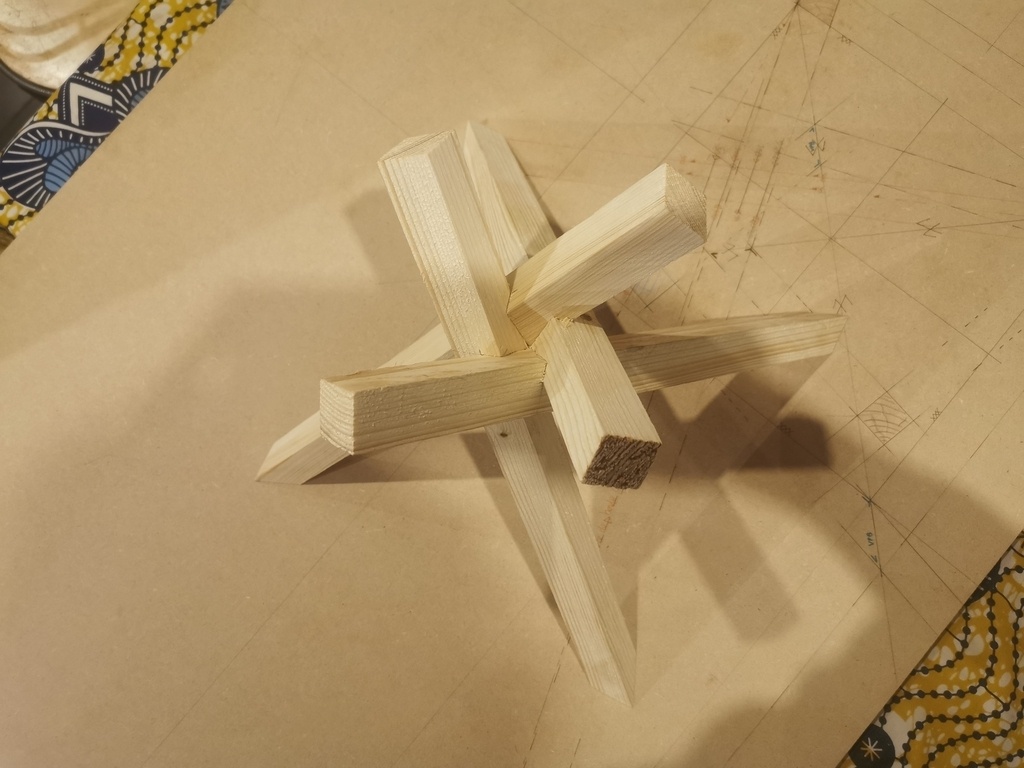

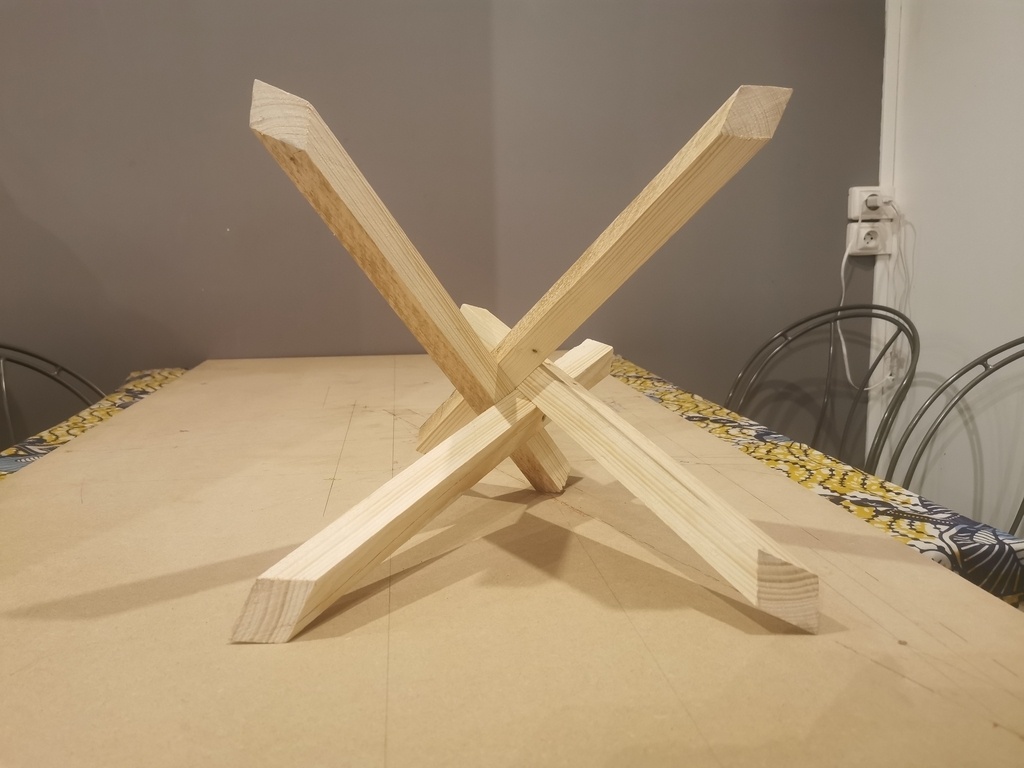

Bonjour, j ai réalisé ce tréteau de Buenos aires à 4 pied pendant les vacances comme un exercice de recherche de coupes. L épure plus la réalisation et la mise au propre d'un dessin de principe m aurras pris une semaine à raison de quelques heures par jour.

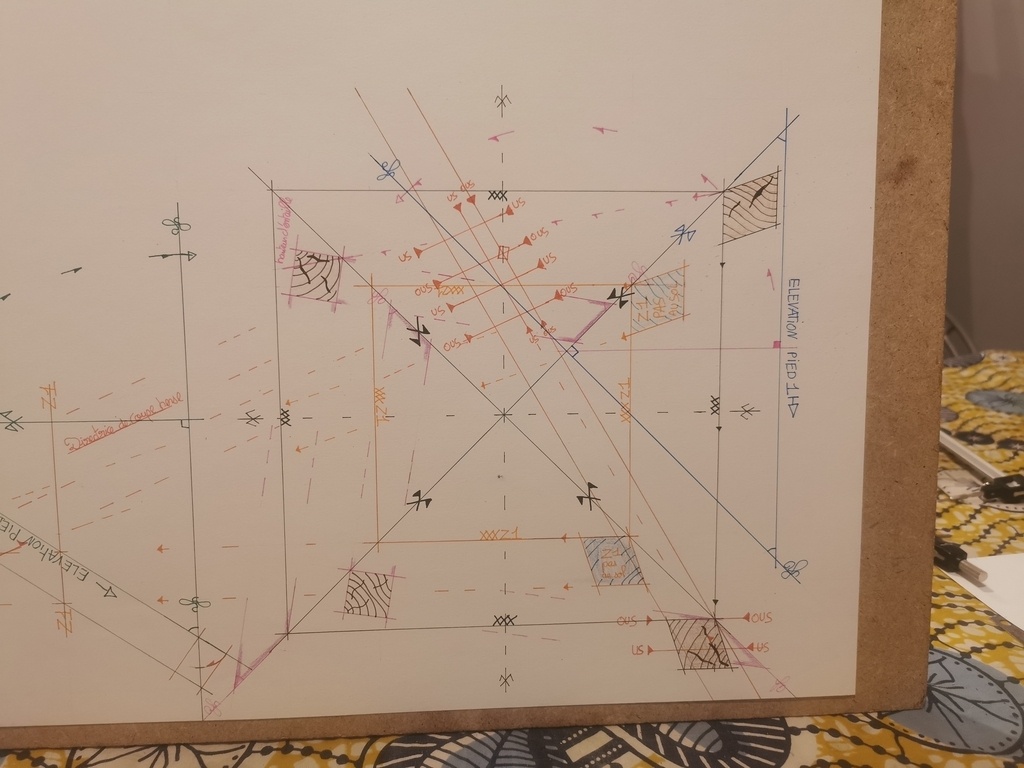

J ai effectué le tracé de la pièce par la herse via les pas au sol.

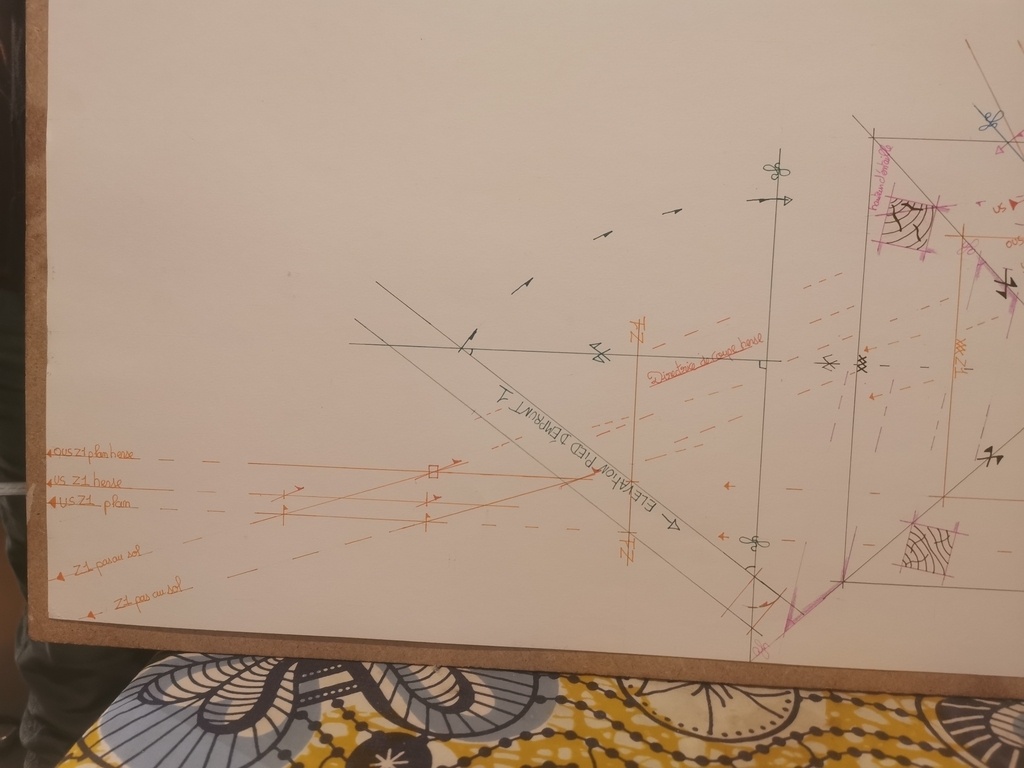

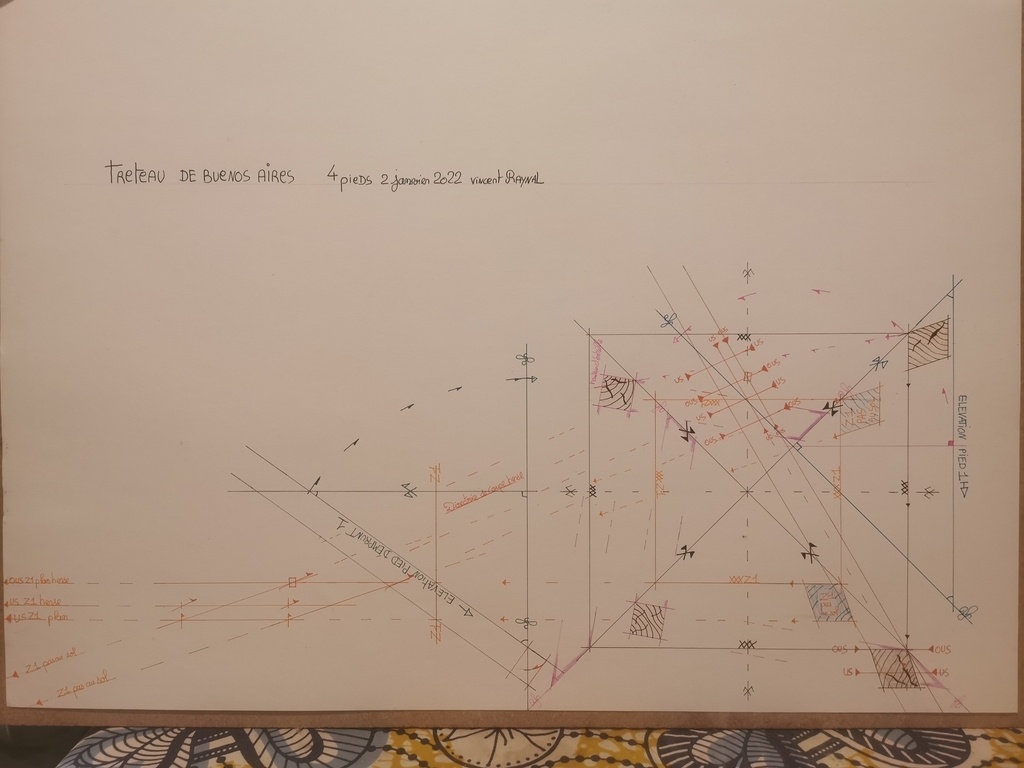

J ai essayé de faire un dessin plutôt épure et propre pour le joindre sur l air du bois mais les intersection des pas au sol tombaient en dehors de la feuille j ai du créer un niveau de rameneret ce qui n as pas trop aidé pour la simplicité du dessin. J ai trouvé sa sympas comme exercice, j espère avoir donné un coup de pouce à ceux qui n on pas l envie ou le temps de ce casser la tête trop longtemps


Discussions

Onizuka a publié la création "Tréteau de Buenos aires à 4 pieds".
il y a 2 ans
JC 61
( Modifié )

bien car cela me travaillait depuis longtemps merci pour ces dessins très clairs

Onizuka

Merci

sylvainlefrancomtois
( Modifié )

j'ai mis ton travail dans le traité ! lairdubois.fr/...au-buenos-aires

Onizuka

Merci Sylvain pour ton travail sur le site

jepierre
( Modifié )

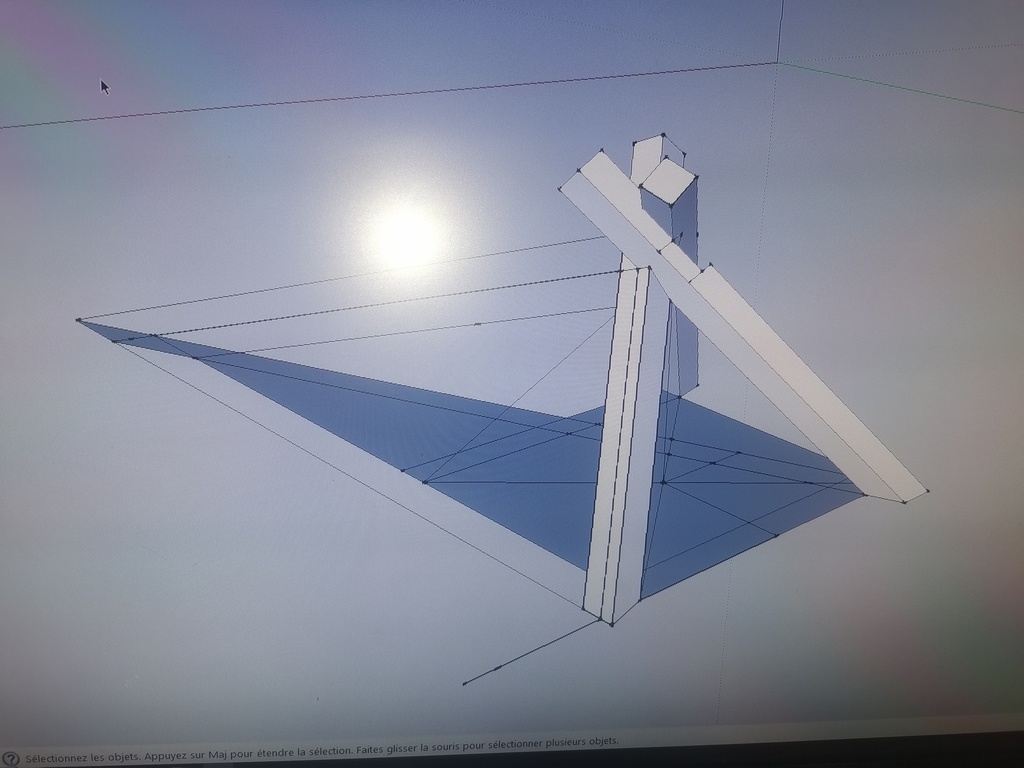

beau travail! petite question pour les fans de sketchup : pourriez vous faire facilement
les plans de cet objet ?

Onizuka

Merci, pour les plan sketchups je suis en déplacement je n ai pas accès à mon pc. Je pense que vous pouvez simplement le reconstruire à vos dimentions. Le principe de construction est bien détaillé dans l article de sylvainlefrancomtois. Il faut partir du une base carré et élever une pyramide, cette pyramide auras 4 arête au lattis et 4 pente, l arette du dessous du pieds correspond à l arette du dessus de la pyramide et il sont chacun déverse sur une pente différente. De mémoire je suis partis sur une base de pyramide de 30 cm de côté et une hauteur de 20cm au sommet.

sylvainlefrancomtois
( Modifié )

jepierre tu as tout dans le liens que j'ai mis plus haut (plans sketchup complet)
