Ajout d'une presse frontale à mon établi multi-outils

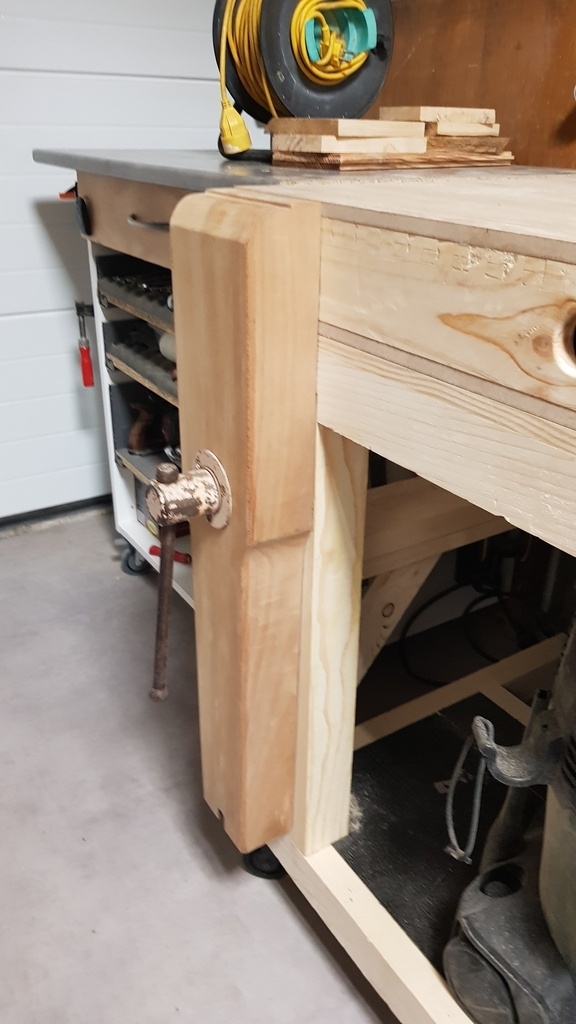

Sur mon établi multi-outil, déjà bien rempli par 6 fonctions, il en manquait une. La possibilité de tenir de pièces sur le plan vertical.
L'ajout d'une presse frontale c'est donc imposé. J'en avais une récupérée chez mon père. Mais son montage ne me plaisait pas (écartement de la presse par un barre percée en pied de presse)
J'ai donc réfléchi à mettre en œuvre une triangulation pour maintenir la presse lors de son déplacement et du serrage. J'ai effectivement trouver un principe similaire sur le net sur 2 sites. mais un peu différents de mon montage. (Qui reste plus simple à mon avis)
Donc après quelques ajustement sur la structure initiale de mon établi. (oui, j'avions pas prévu de presse au départ)
mais rien de sorcier. Juste pas commode à usiner. Il a fallu un peu se contorsionner. Mais rien de bien difficile.

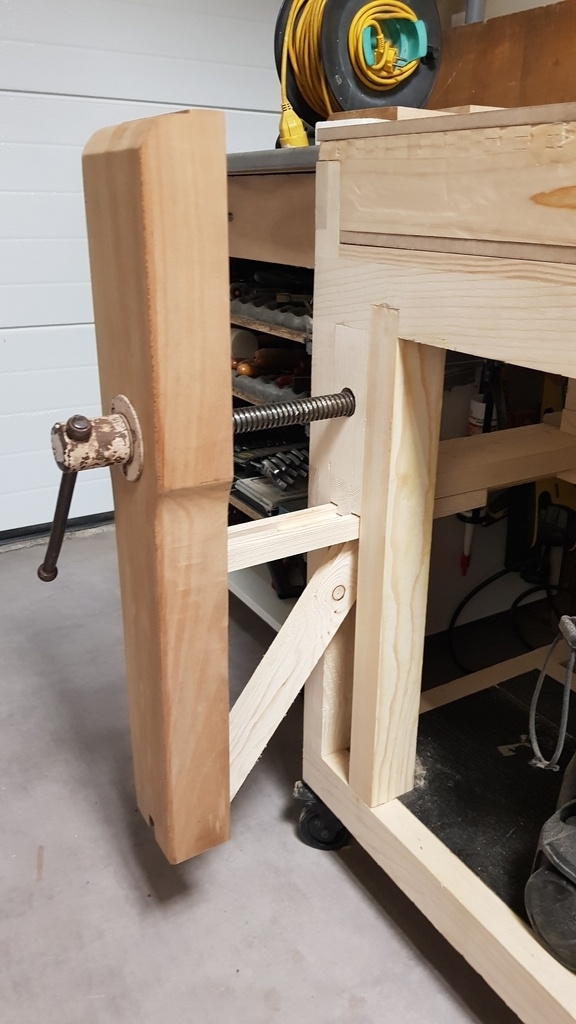

J'ai donc revisité le principe de triangulation pour en faire le montage présenté.
Il faut juste prévoir la jambe contre-fiche (en biais à l'arrière) un peu plus longue que sur le plan. 5 mm devrait suffire pour induire un très léger angle rentrant de la presse verticale. Il faudra que je refasse cette pièce à l'occasion pour avoir la presse qui plaque correctement lors du serrage. Ma jambe est un chouilla trop courte.
Ceci fait, le serrage peut être franc. L'assemblage est autobloquant dans les efforts. Je ne suis quand même pas allé jusqu'à la rupture, mais pour l'instant, mes pièces sont bien immobilisées.
