Chaises évolutives

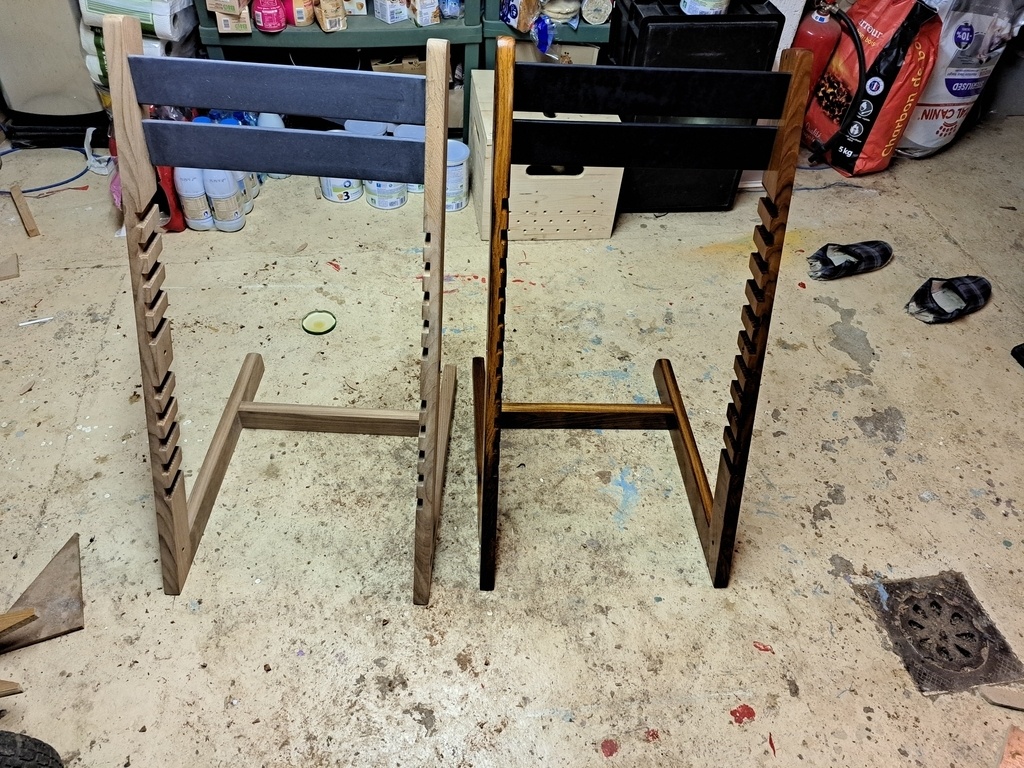

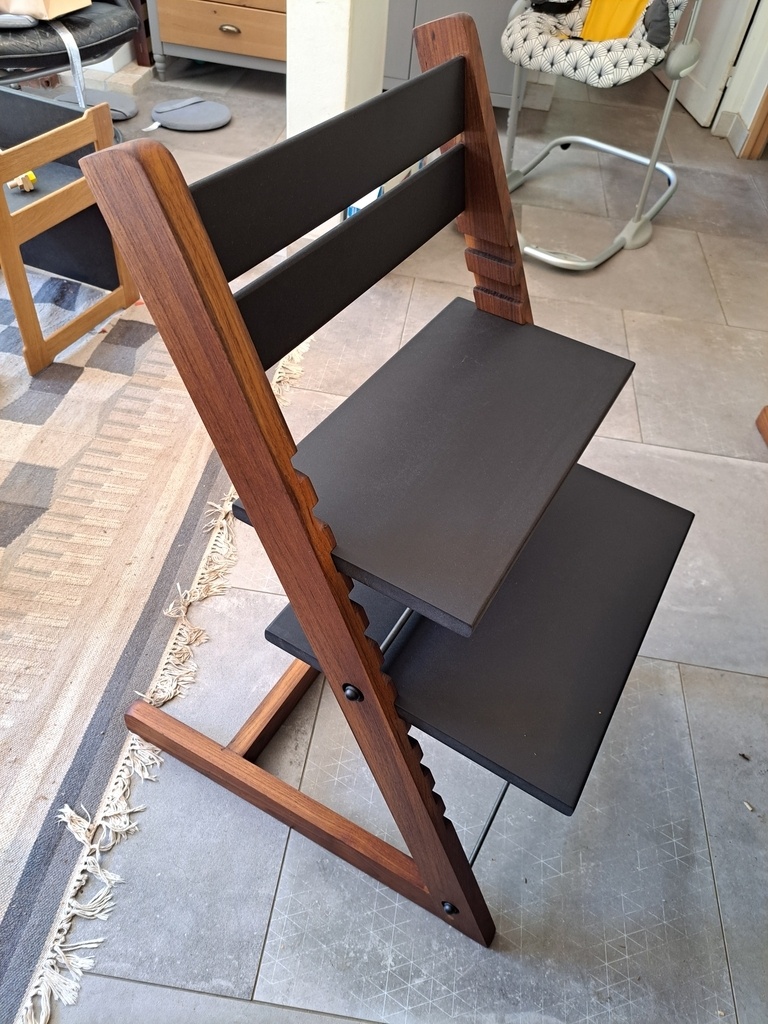

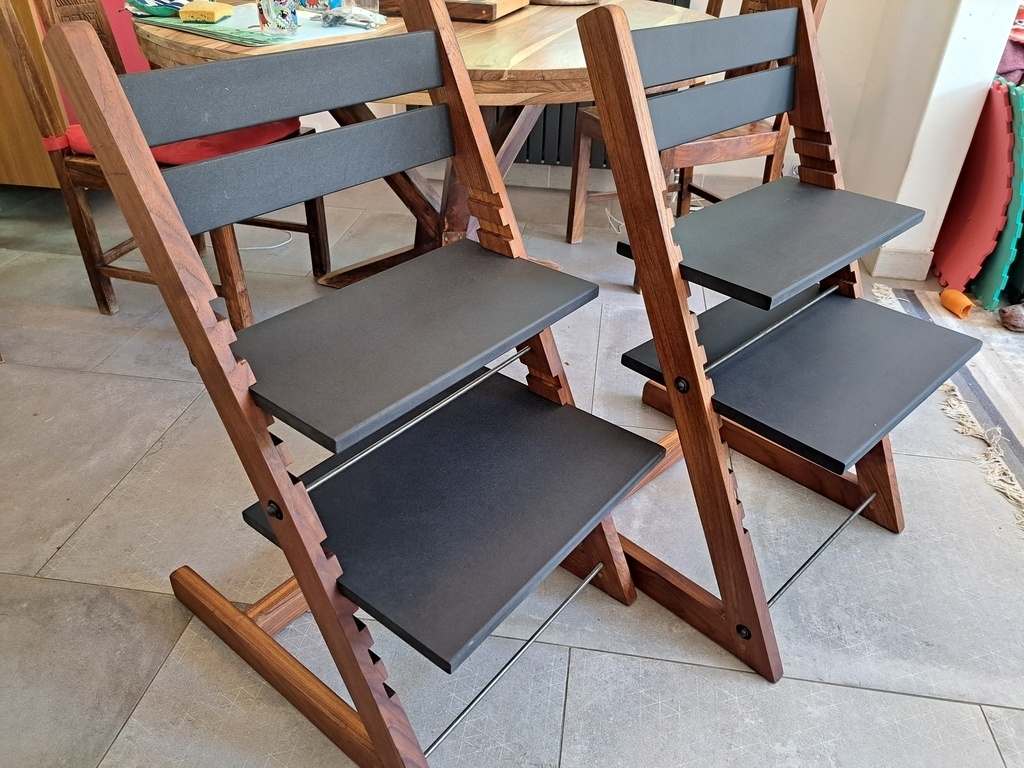

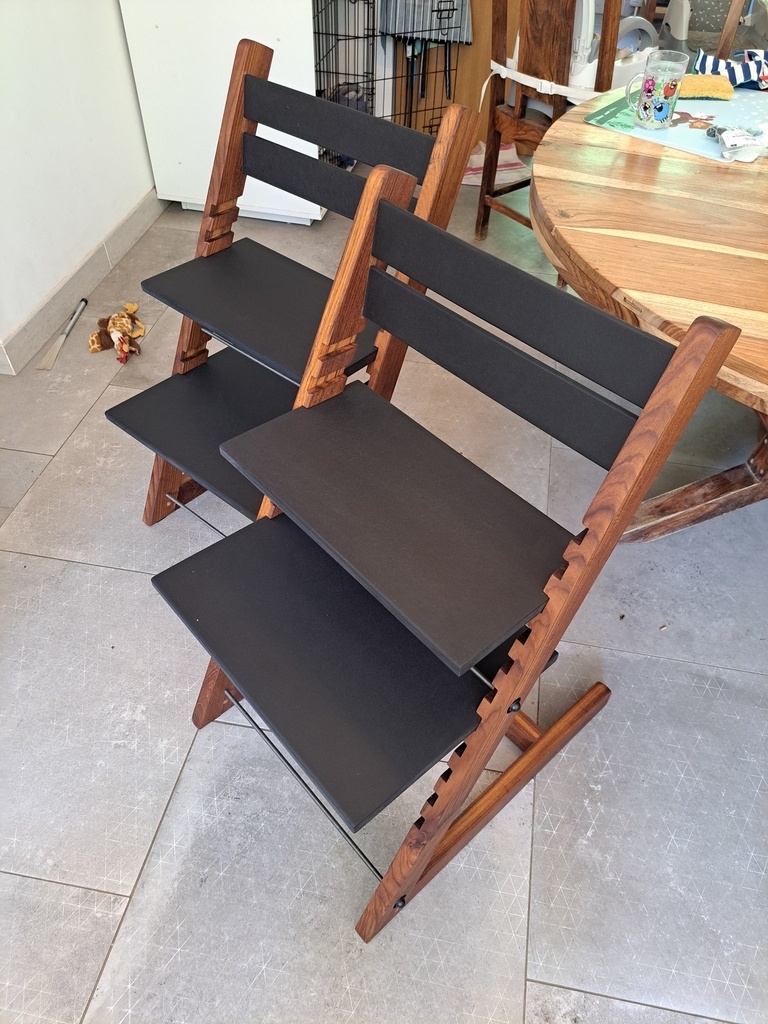

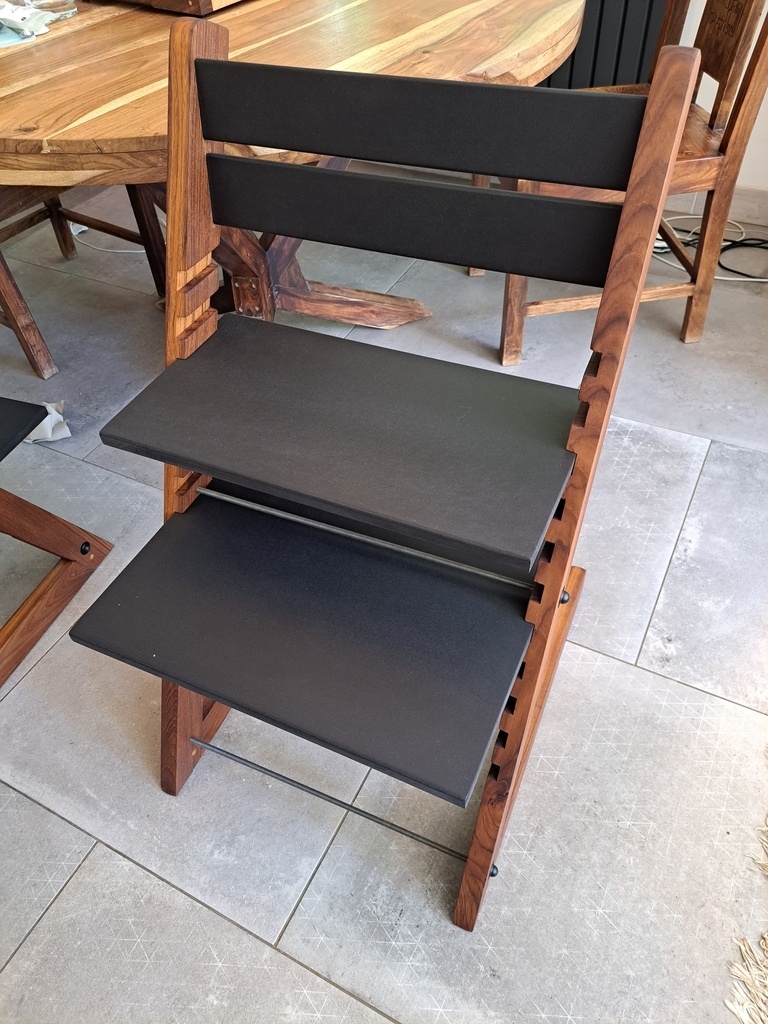

Deux chaises évolutives type tripp-trapp (voir le plan sketchup pour les dimensions).

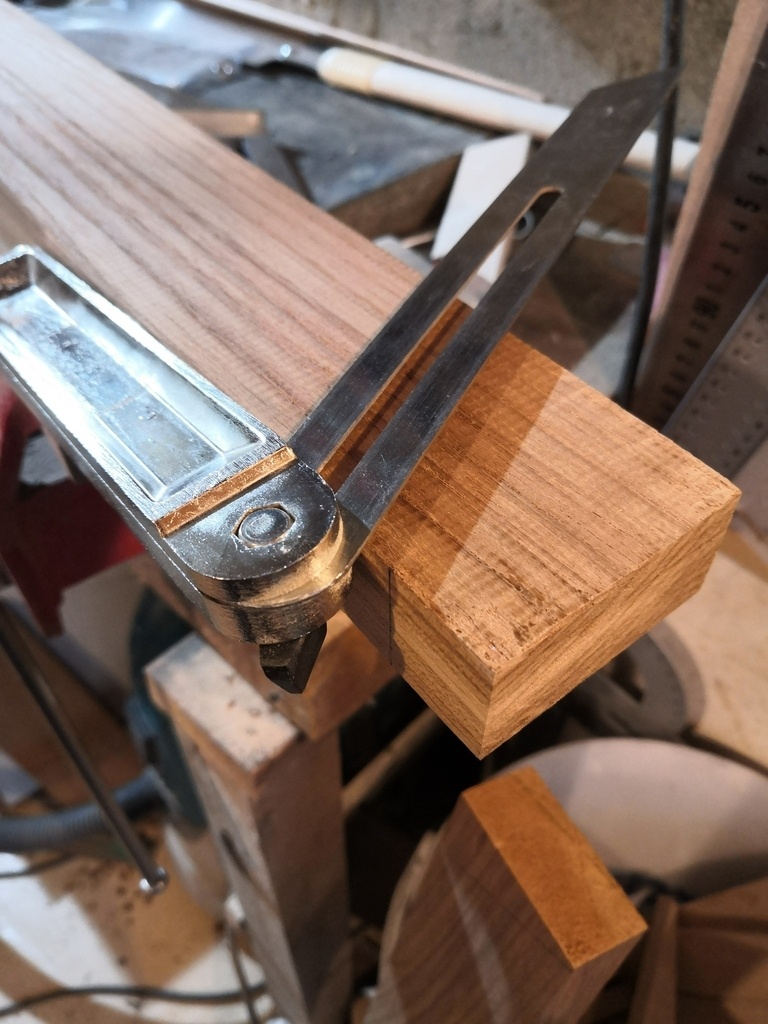

Angle est à 65, et le dossier est à 15 degré par rapport au montant.

En teck pour aller avec la table et les autres chaises et valchromat pour les plateaux.

Les tiges filetées sont en 8mm, de chaque côté, rondelle, écrou et cache écrou.

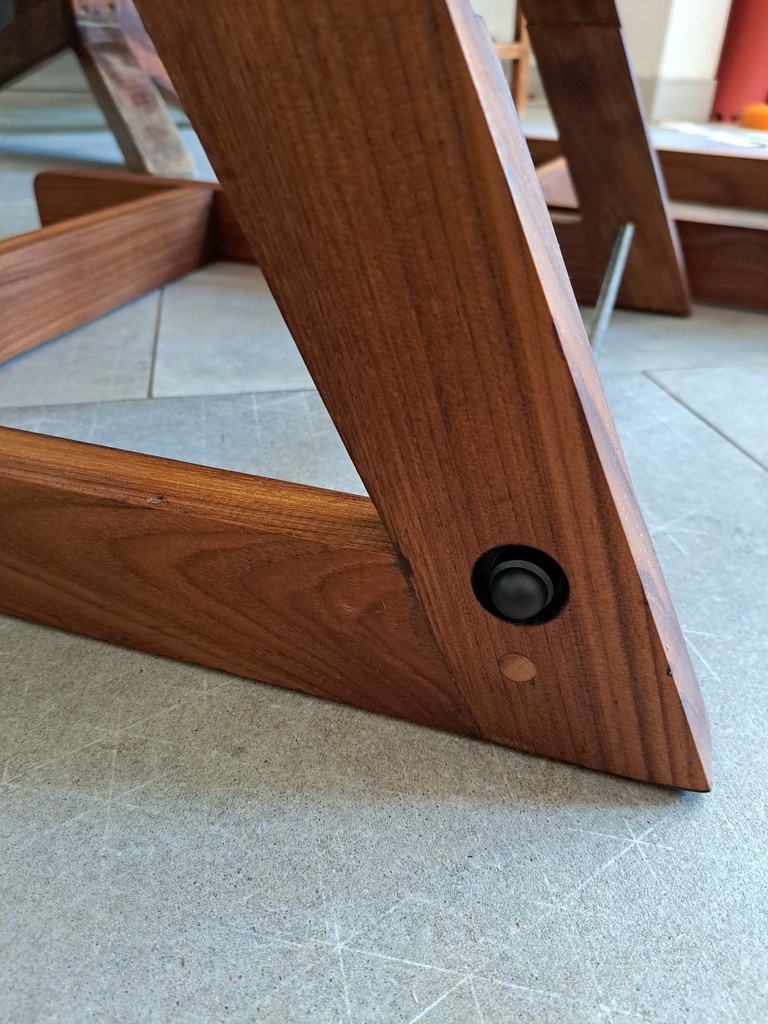

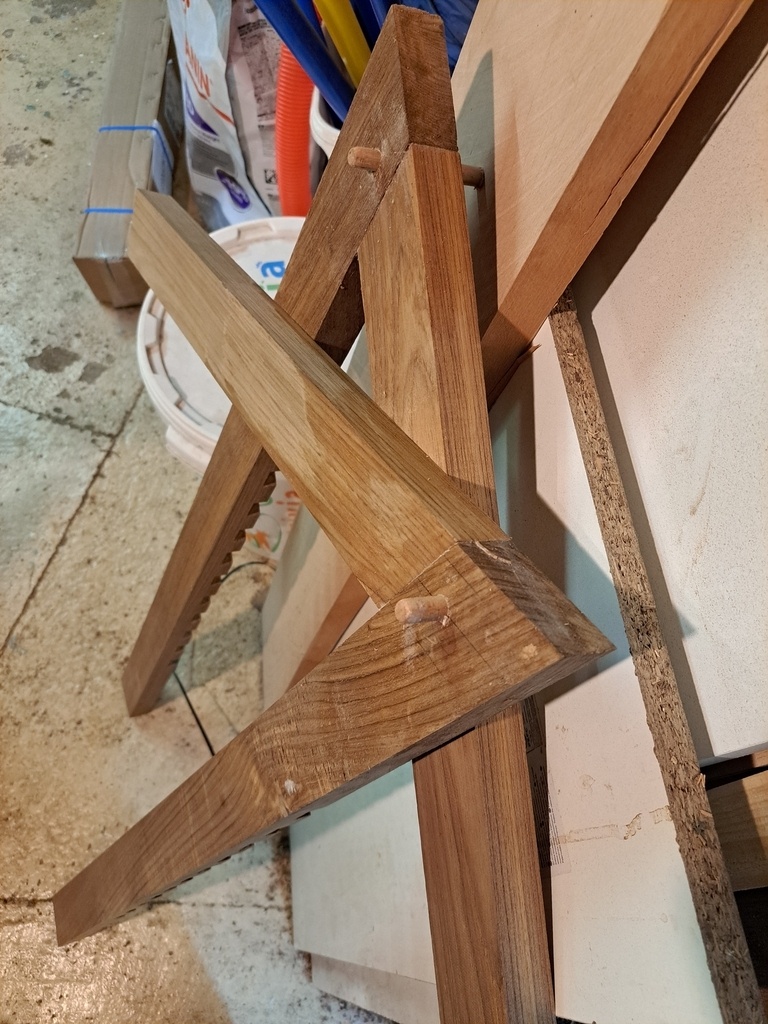

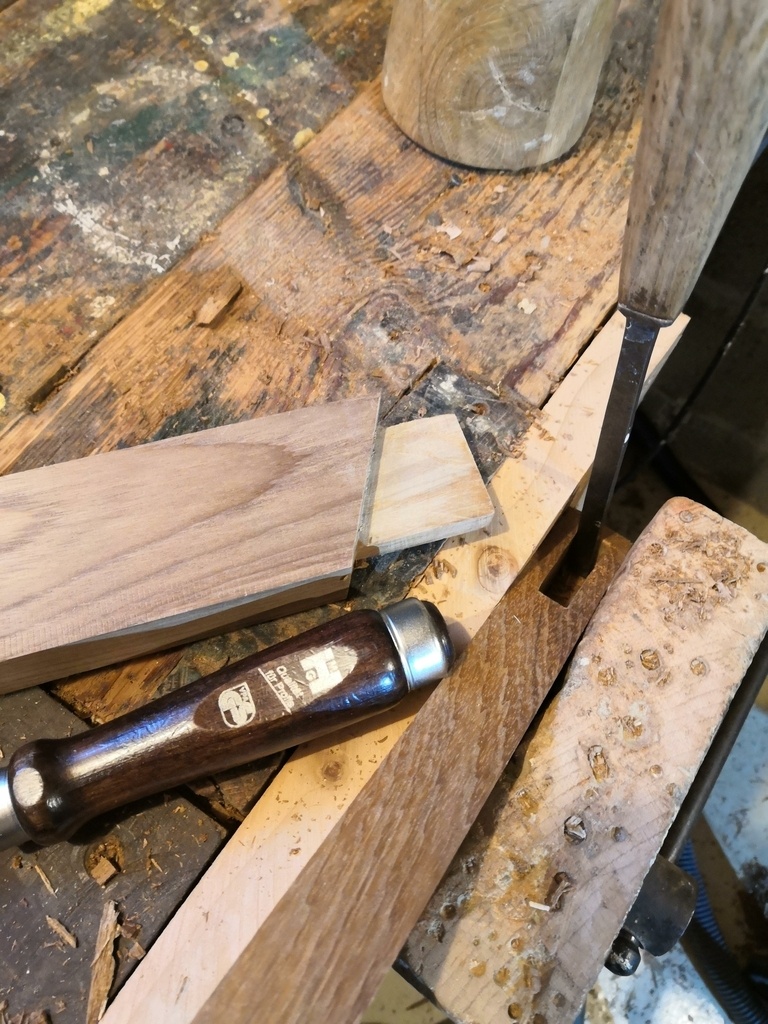

Pour la fixation à 65, tenon mortaise (à la main) et cheville à la tire, diamètre 8. J’espère que ça résistera.

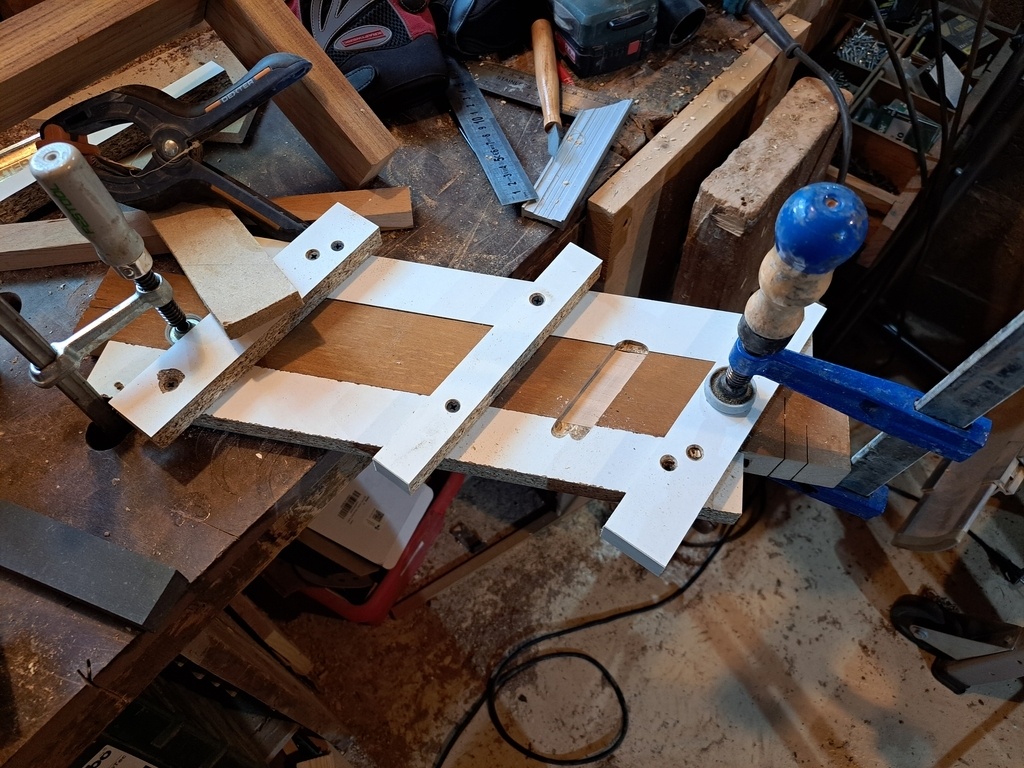

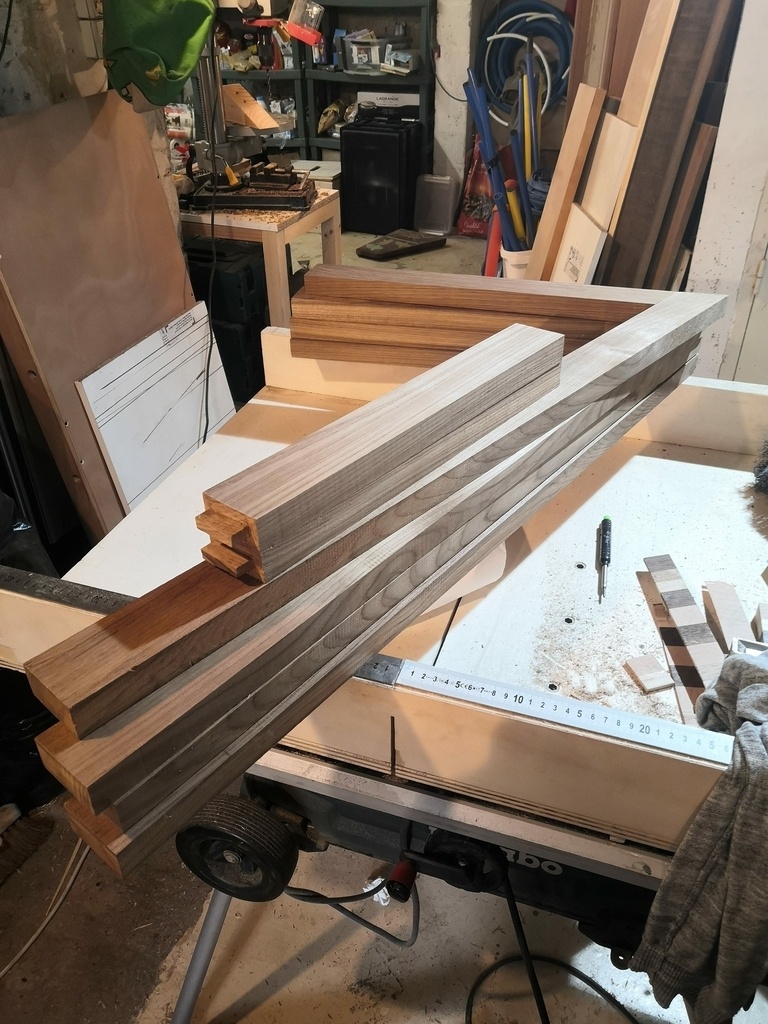

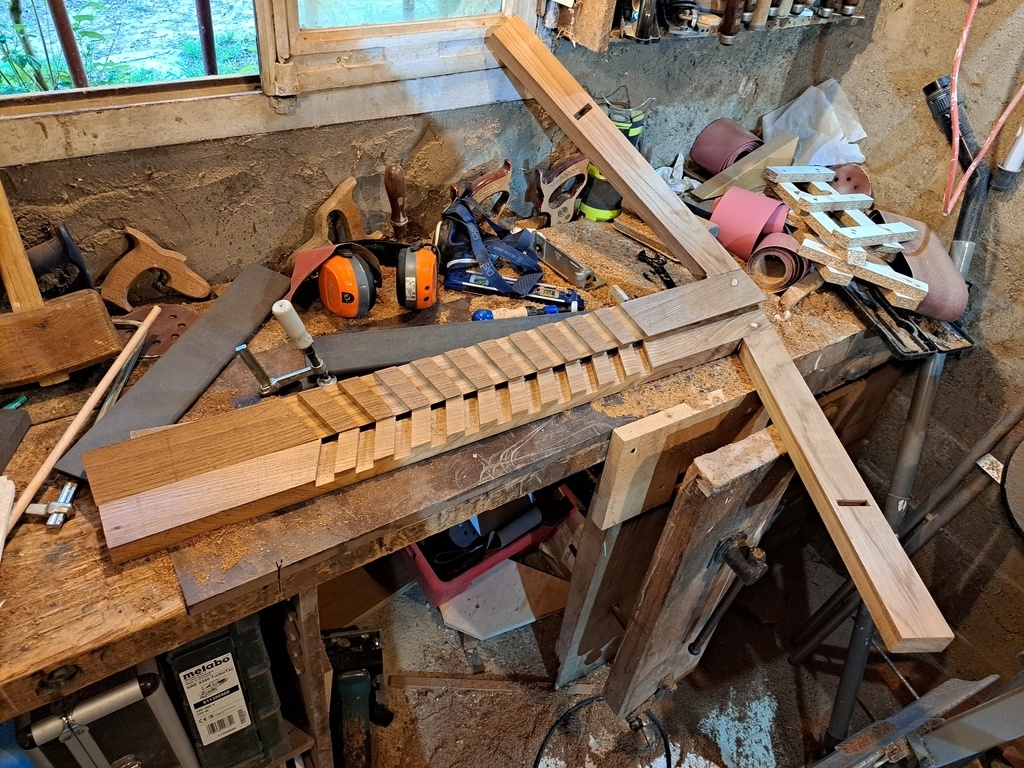

J’ai fait un petit montage d’usinage pour les rainures faites à l’affleureuse.

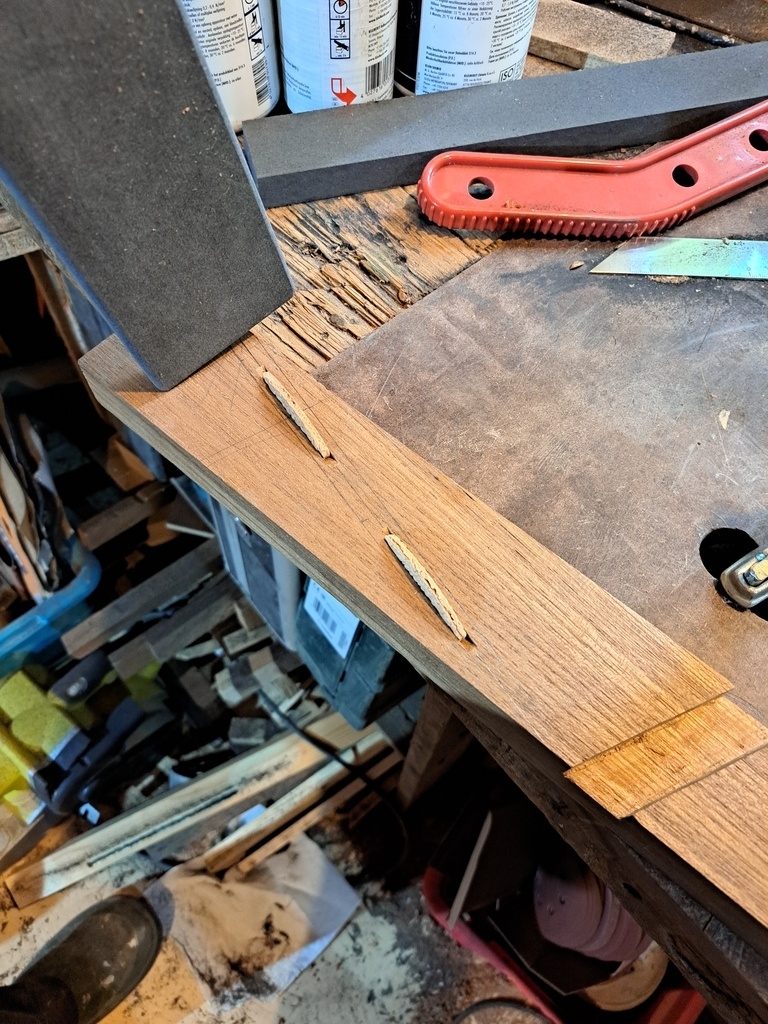

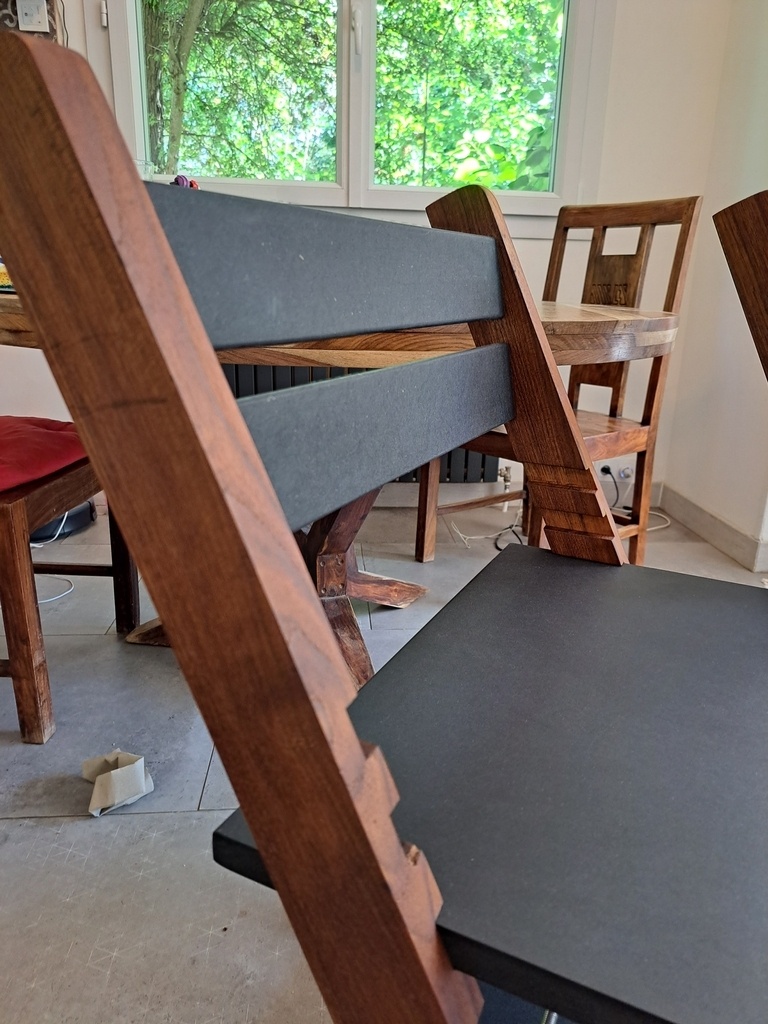

Les deux partie du dossiers sont assemblées à la lamelleuse (j’avais prévu tenon mortaise, mais j’ai eu une petit flemme).

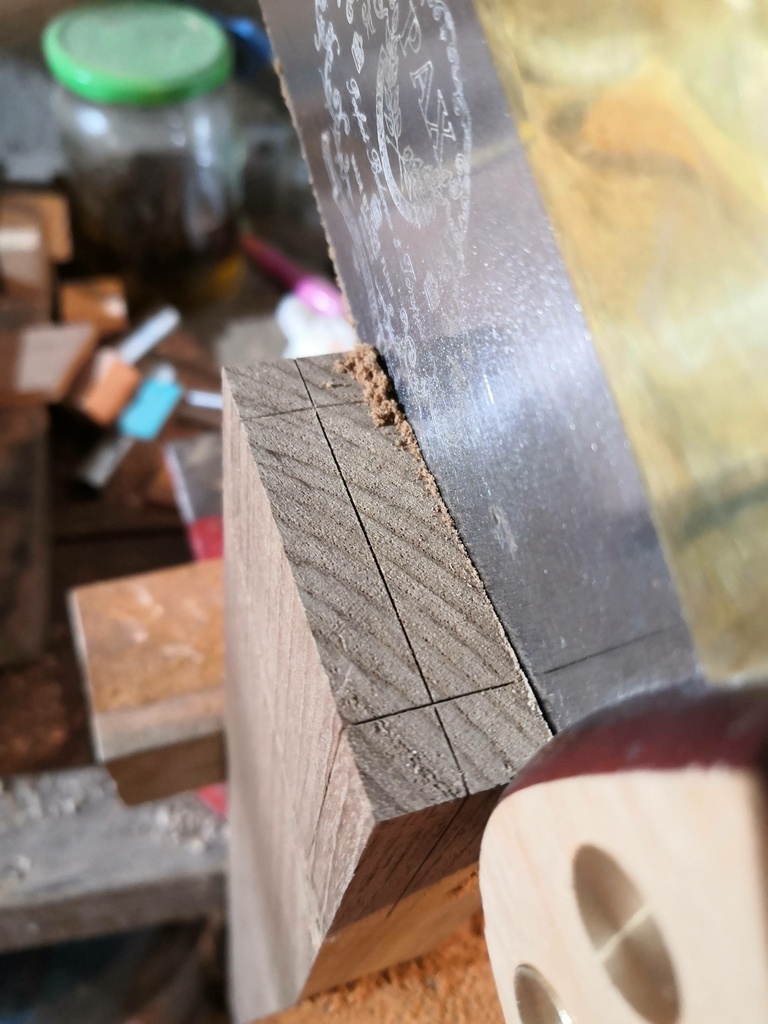

Le reste c’est du tenon/mortaise à la main.

J’ai arrondi quelques angles, et notamment des quarts de rond sur les tranches du valchromat.


Discussions

notezik a publié la création "Chaises évolutives".
il y a 2 ans
YannD
( Modifié )

Magnifique !

notezik

Merci !

Syldesalpes
( Modifié )

Beau boulot !!
Ravi de t'avoir inspiré.
Pour l'assemblage des pieds ça devrait jouer. J'ai fait seulement un mi-bois et ça n'a pas bougé.
Pour les rainures des assises sur une 1 ère chaise, j'avais utilisé une fraise droite et elle a moins bien vieilli que celles réalisées plus tard avec une demi-ronde. Mais j'avais moins écarté les rainures que toi.
En tout cas après 10 chaises et encore 5 en préparation(pour amis et famille) je peux te dire qu'elles ne font que des heureux. Les p'titous se les approprient à fond.

LeCongreDebout

Sans vouloir jeter un froid, ni remettre en cause la qualité de la réalisation, comment gérez-vous le fait qu'il s'agit de copies pures et simples d'un modèle commercial? Un exemplaire pour soi et un autre pour la belle-soeur ou la cousine, ça va, mais au bout de quinze...🤔

Syldesalpes
( Modifié )

Tout dépend de la taille de la famille (enfants, neveux et nièces)

notezik

Mi bois sans cheville ?
Tant mieux alors, cet endroit me paraît la grosse fragilité de la chaise.
Ah oui pour les rainures, c'est aussi plus de travail avec une demie ronde :).
Mes deux "plus grands" enfants les ont tout de suite adoptées ! Faut que j'en fasse une troisième maintenant...

Olivier Vernhettes

J'en suis pas à 15, mais enfants et nièces mobilisent.

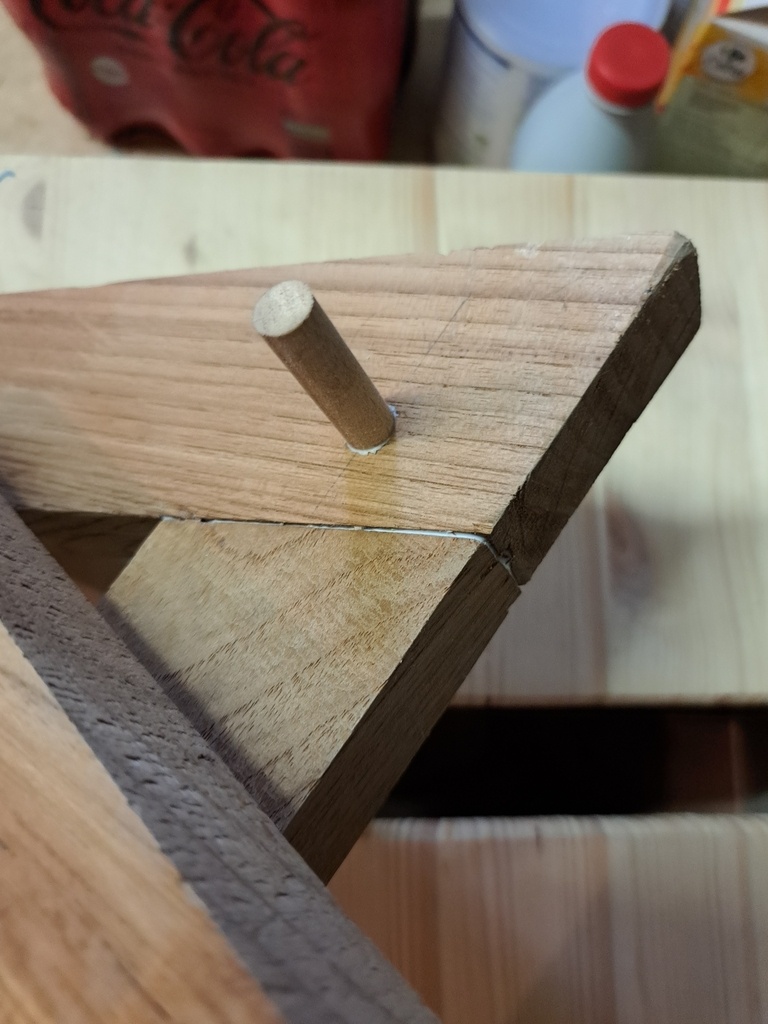

Les premières j'ai fais comme toi, mi-bois collé à la PU et ça n'a pas bougé, j'avais quand même inséré des bouts de tourillons au milieu des mi-bois pour renforcer.


Les suivantes j'ai fait pareil mais j'ai rajouté une traverse par sécurité, plus plaisir de le faire.
Mon fils attendant la deuxième j'ai de nouveau été sollicité.
Même fabrication mais j'ai mis des chevilles aux mi-bois.
Ceci étant jusqu'à présent je n'ai eu aucune plainte de la famille 😂

artiste : Kamwei Fong
( Modifié )

Les assises sont juste glissées dans les rainures, c'est ça ?

notezik

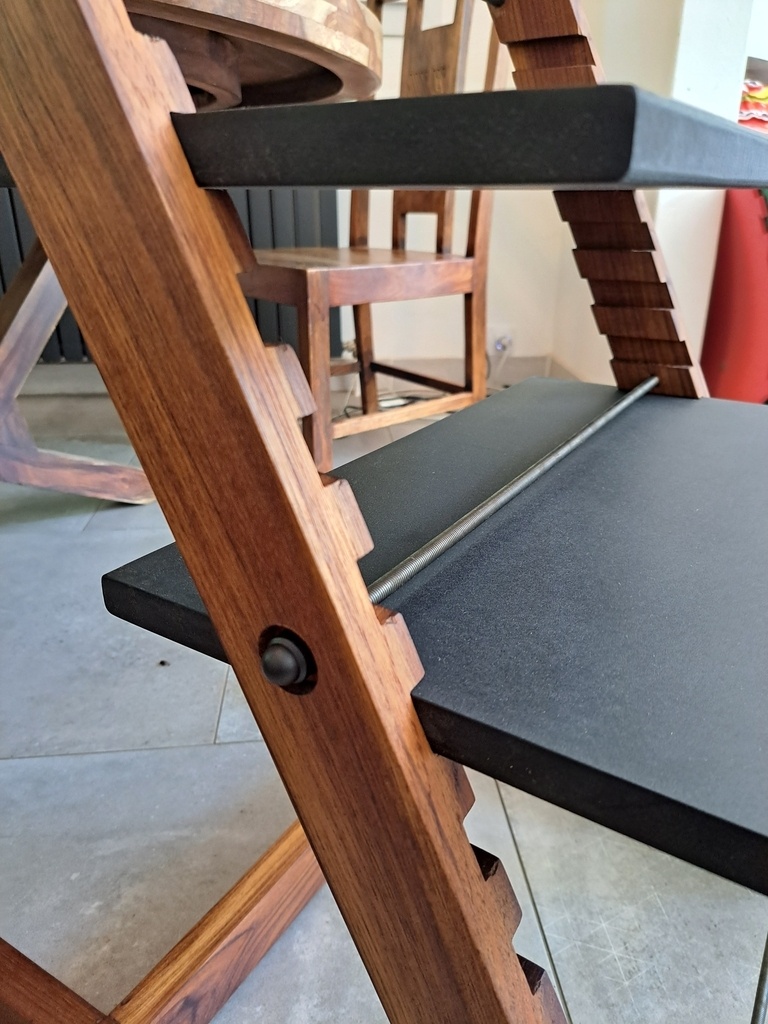

Oui et compressée par le serrage des écrous de chaque côté des tiges filetées.

Kentaro
( Modifié )

Joli.

Mais j'ai beaucoup de mal à croire que cela va tenir dans le temps. IL faut tenir compte du phénomène d'usure.

La jonction en bas supporte tout le poids. Au début, cela va sans doute tenir, mais en cas d'utilisation intensive, tôt ou tard, la cisaillement va être tel que le bois va fendre et crac...

Personnellement, je n'oserais pas.

Cassandre.

marsouin

J'adore ta signature au vu de se que tu dit au dessus 😅

notezik

c’est ma crainte aussi mais beaucoup de modèles sont identiques et tiennent. Au pire je mettrai deux renforts un peu comme ici :

Kentaro
( Modifié )

marsouin Eh oui, Cassandre prédisait juste, mais on ne l'écoutait pas...😜

marsouin

Kentaro je sais. Mais ce trait d'esprit dans ce monde brut, ça fait ma journée, ma semaine

Grand Sapin

Juste pour faire un retour d'expérience ( et ma 1ere publication ^^ ) j'ai deux chaises évolutives ( identiques au plan ci-dessus) et avec mes 100kg plus l'usage des gosses, depuis 13 ans rien a bougé, a part quelques coups. Juste l'assise un peu trop petite à mon goût.

Gamylie

La tige de métal, est-ce qu'il y a un nom en particulier pour pouvoir en acheter?

notezik

J'ai acheté des tige filetées d'un mètre que j'ai coupé à dimension.

Syldesalpes
( Modifié )

Perso j'ai préféré des tubes en 10mm avec un creux de 5 mm taraudé en M6.

flopean

Où les avez vous acheté svp ?
Cordialement

Syldesalpes

hyperacier.com/
Ici mais je pense qu'un revendeur d'acier doit avoir ça en stock.
