Bernino

Support laser réglable , à poser au sol, sur perche, ou à accrocher

par Bernino

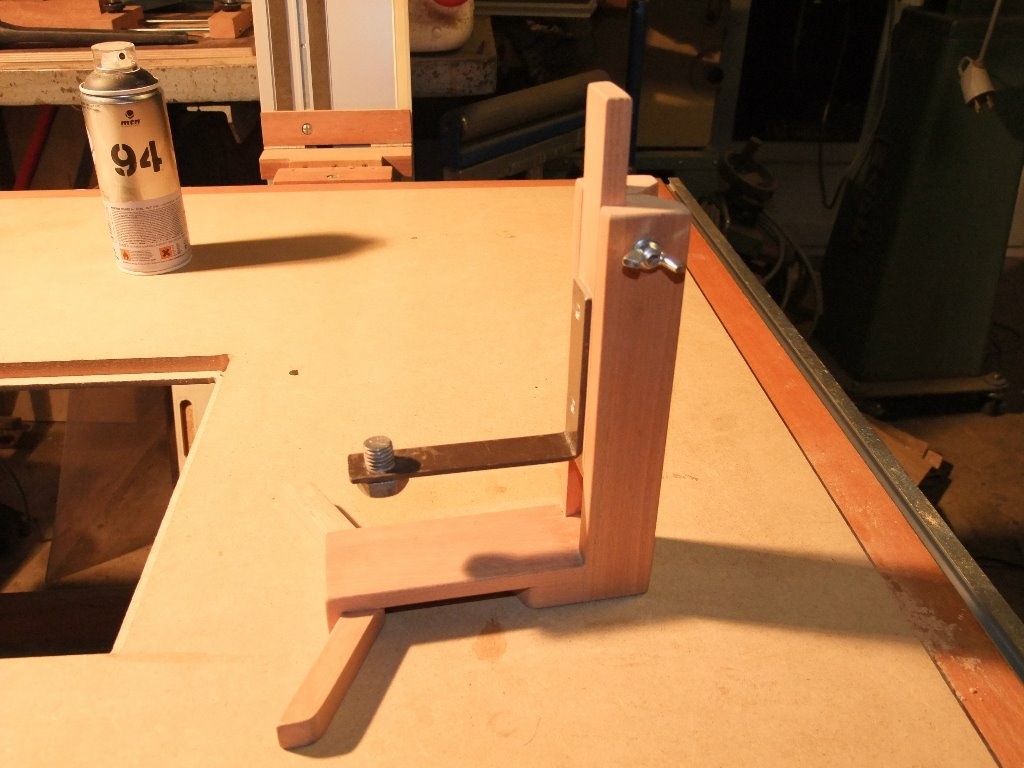

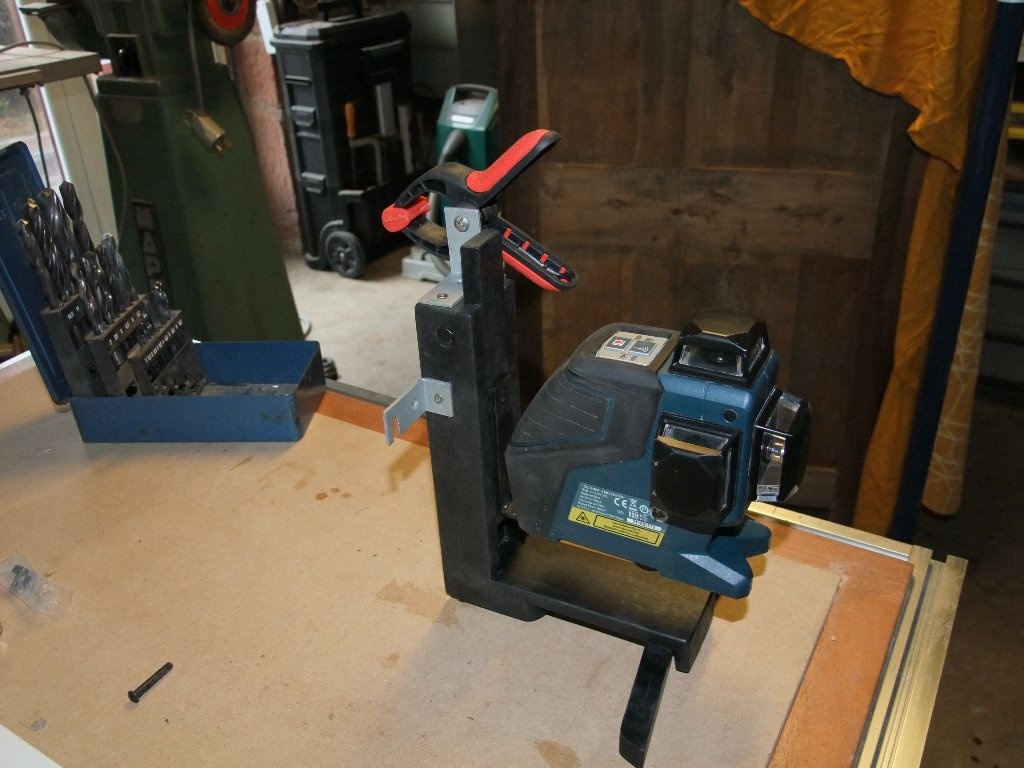

Voici un accessoire support pour laser, bien utile si vous faites quelques travaux dans la maison.

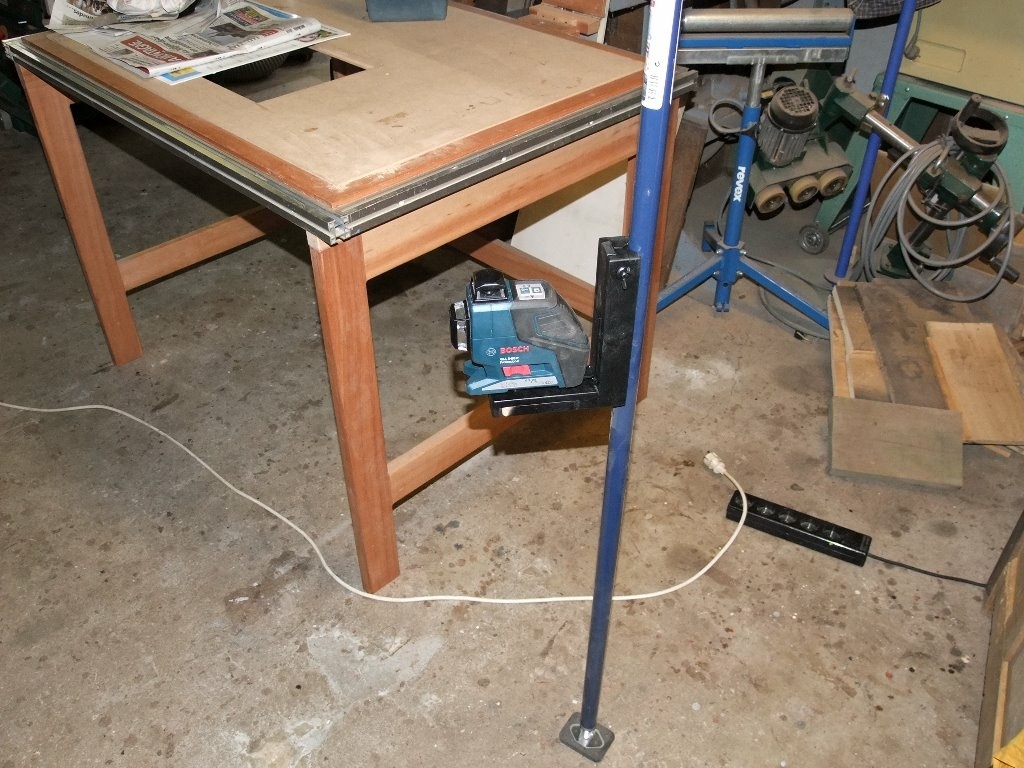

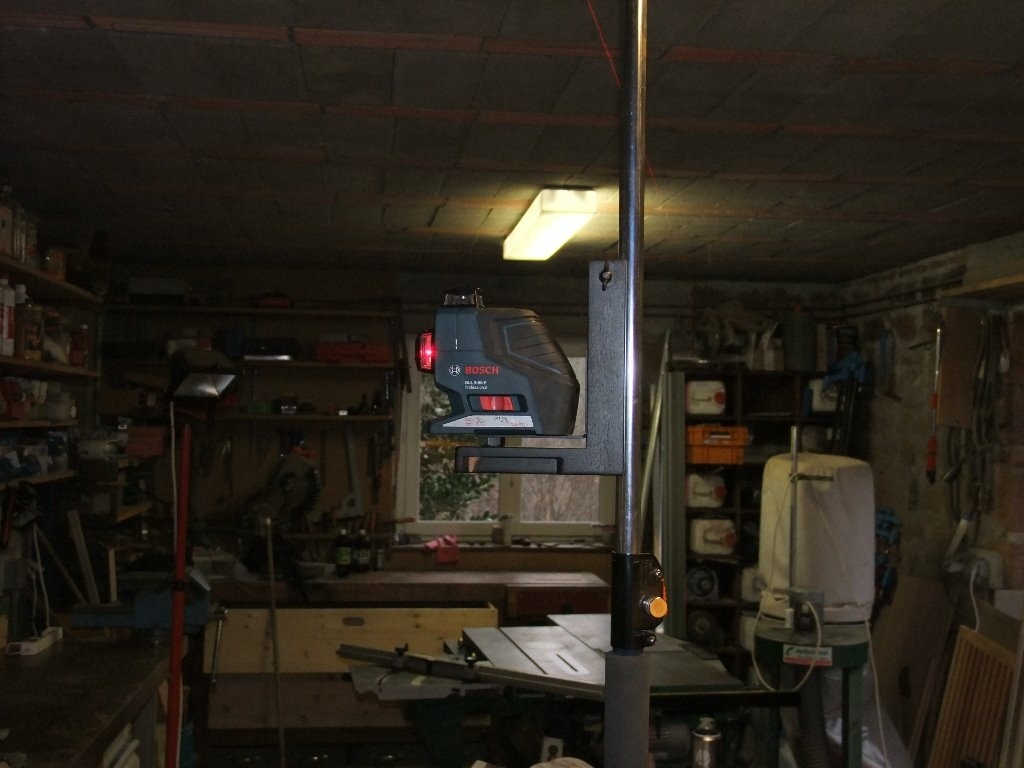

L'idée de base était qu'il soit utilisable en toute circonstance, en particulier sur une perche métallique que j'avais déjà (15€ en magasin GSB) et à poser au sol. Le coté pratique c'est qu'il se fixe par aimants sur la perche, et se déplace sans manipulation. J'ai utilisé 6 aimants néodyme (sur le net..) très puissants (on peut en mettre plus) et la fixation est solide. On peut rajouter des crochets ou équerre, une pince pour s'adapter au différentes circonstances.

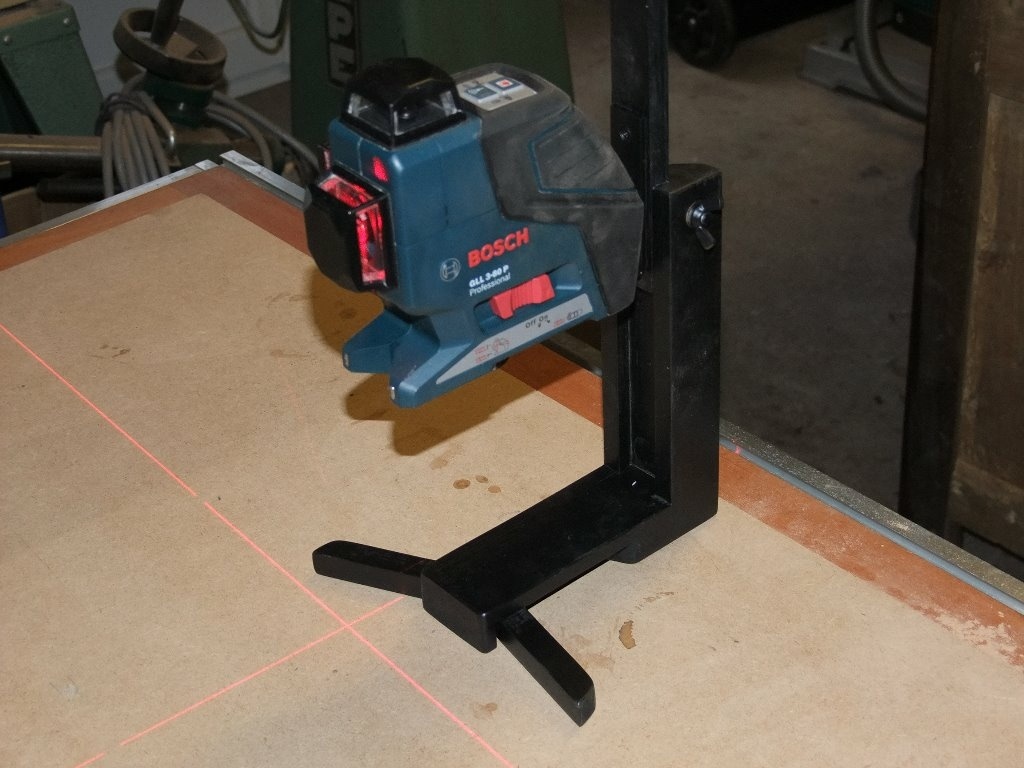

Il se règle en plus en hauteur sur une quinzaine de cm, utile pour affiner un réglage quant il est posé au sol ou sur table.

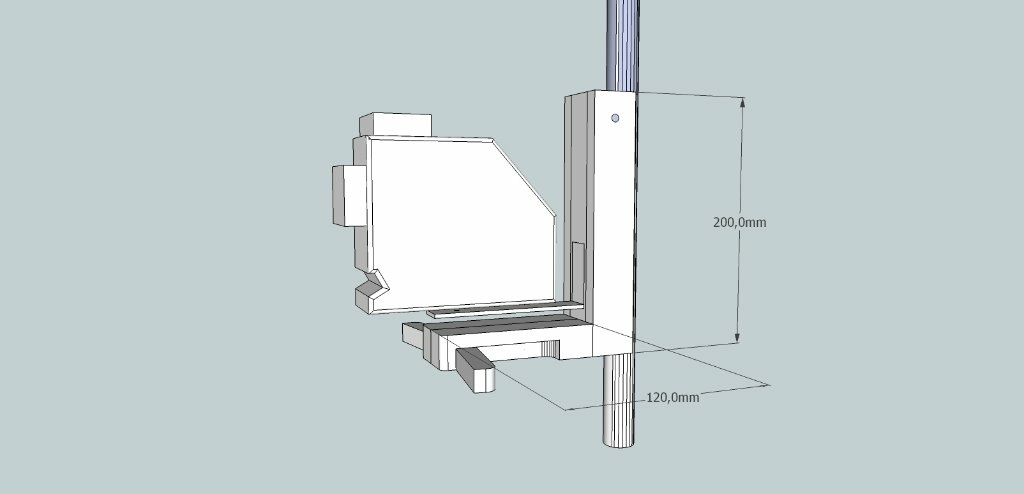

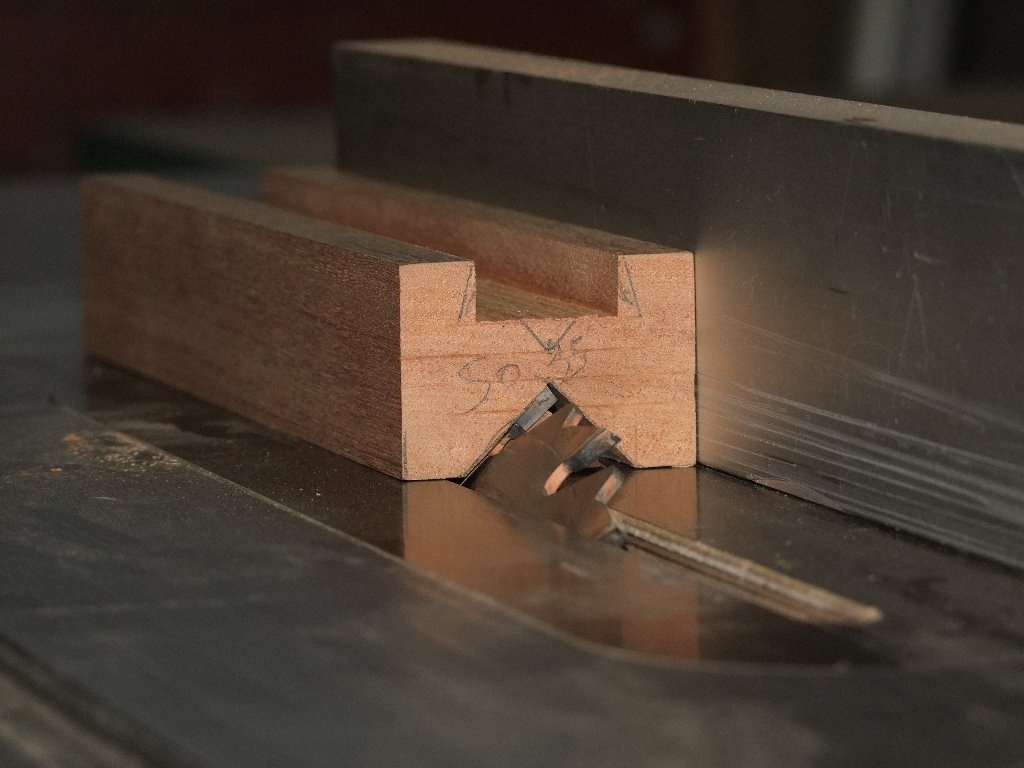

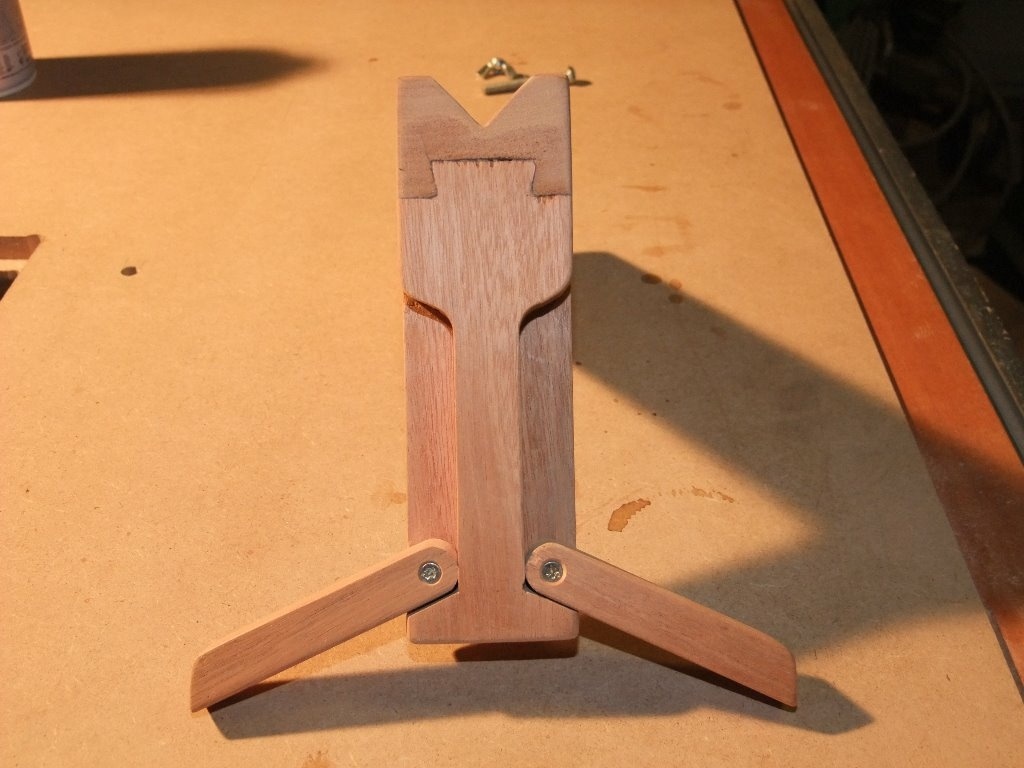

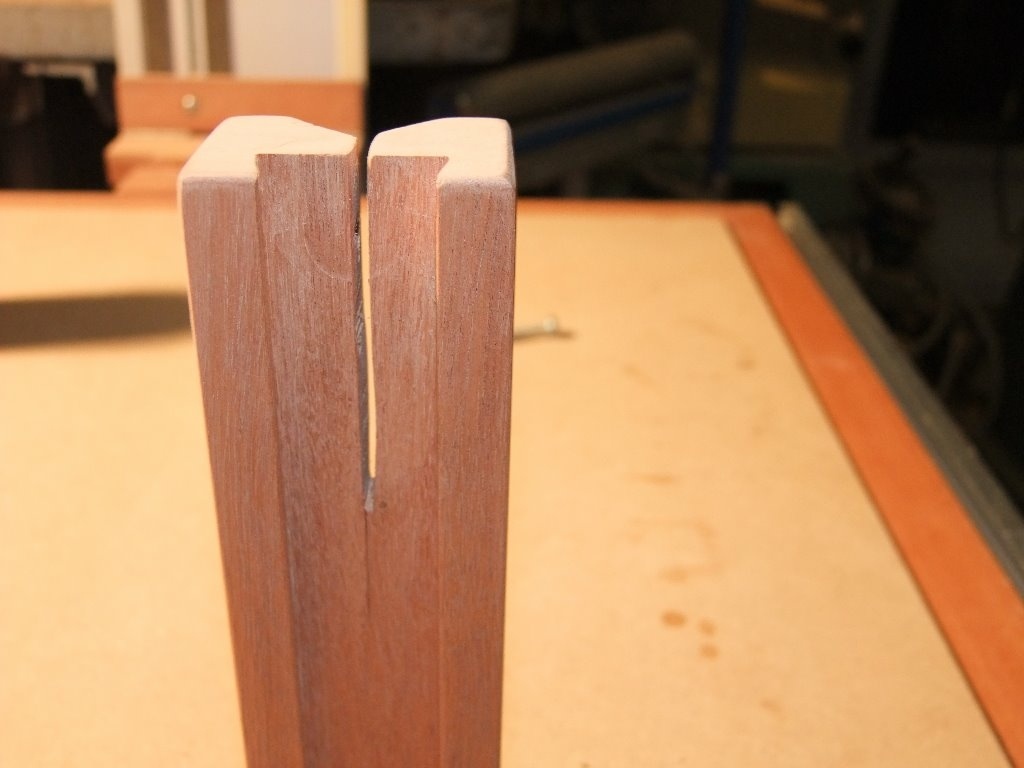

Les points un peu délicats dans la fabrication : la coulisse en V; le logement des pattes repliables; je mets quelques photos sur ces points. Sinon vous avez le plan sketchup avec tout dedans. Je rajouterai des pdf pour ceux qui n'ont pas sketchup.

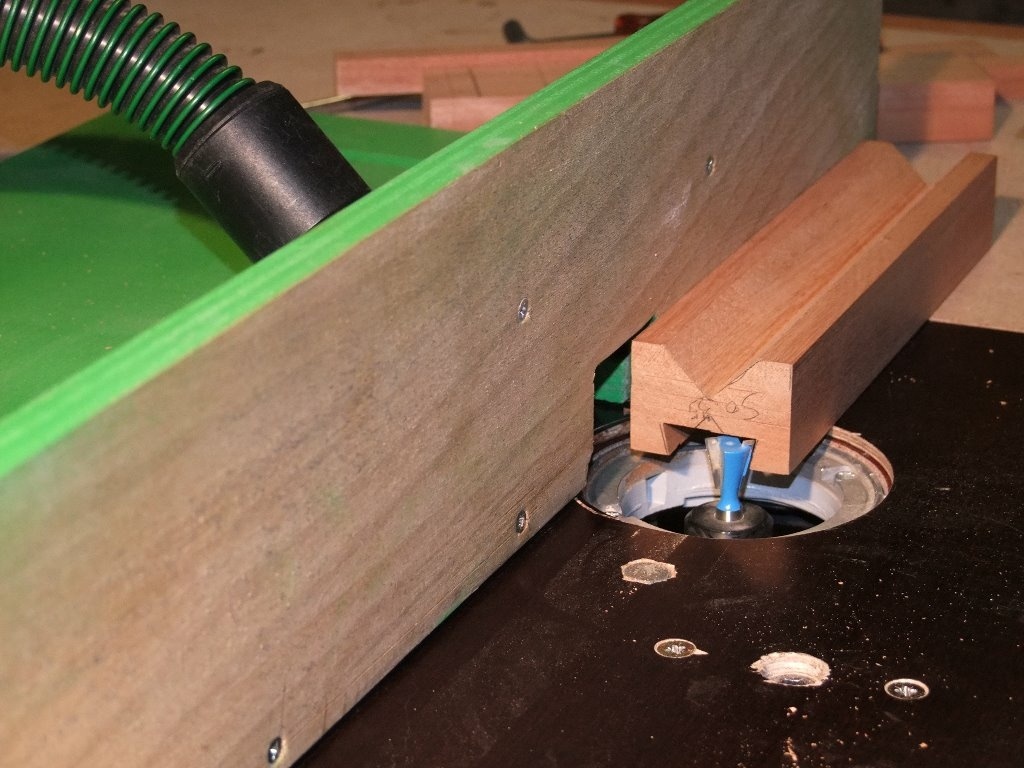

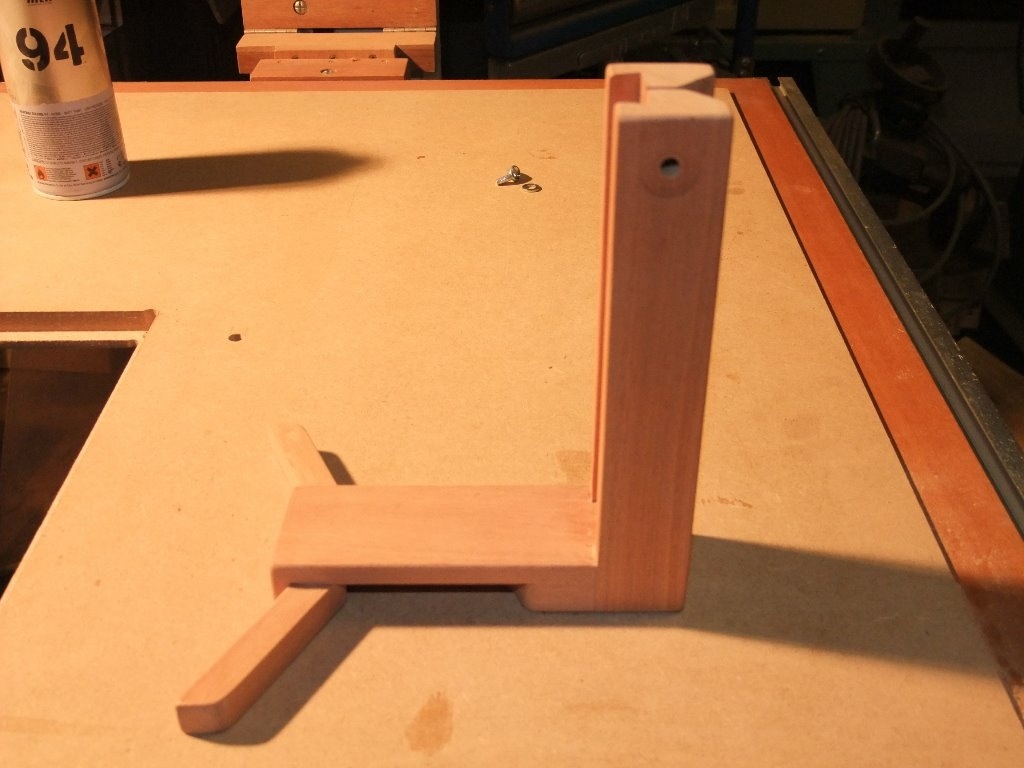

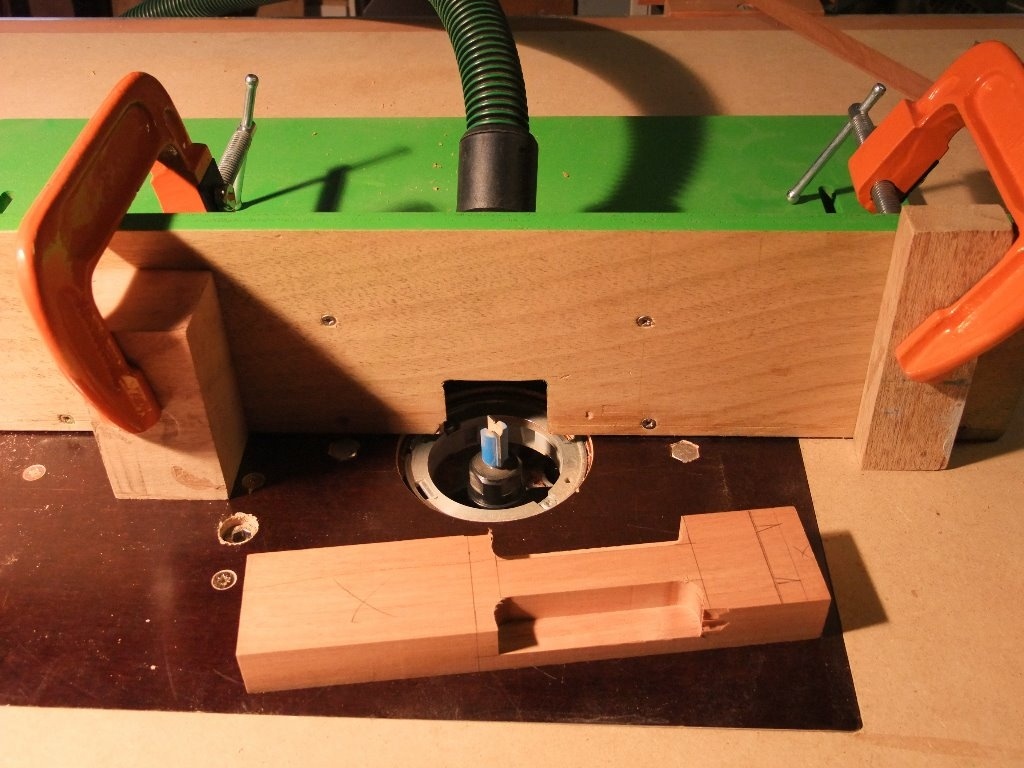

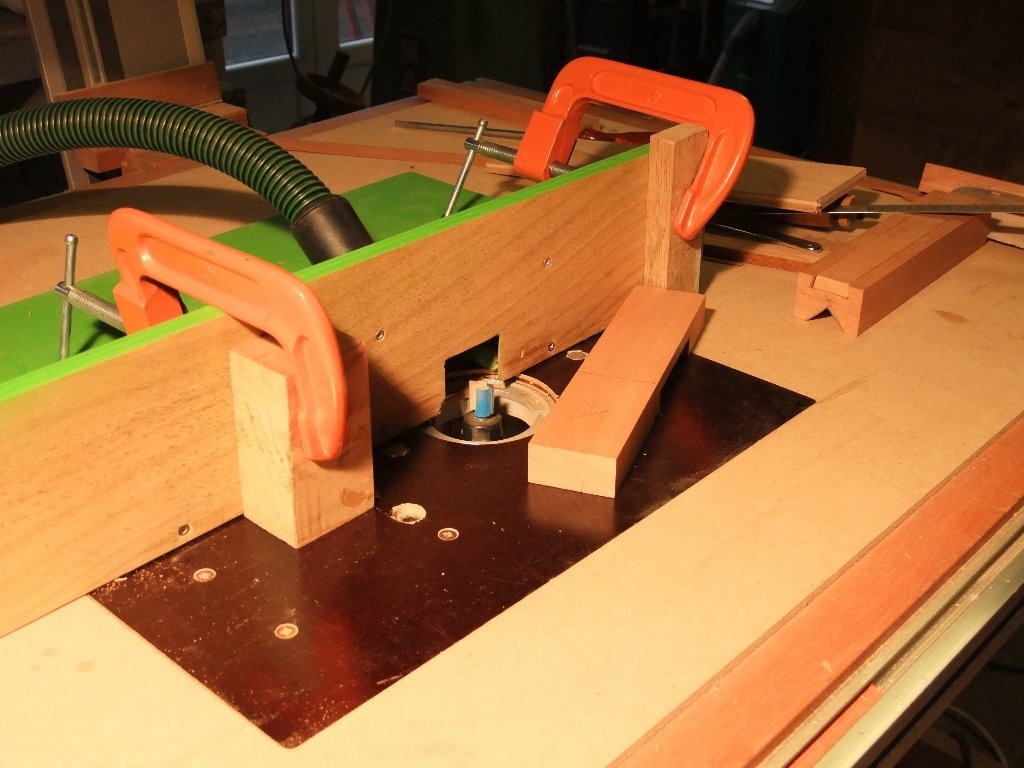

Quelques photos sur l'usinage de la colonne et de la base

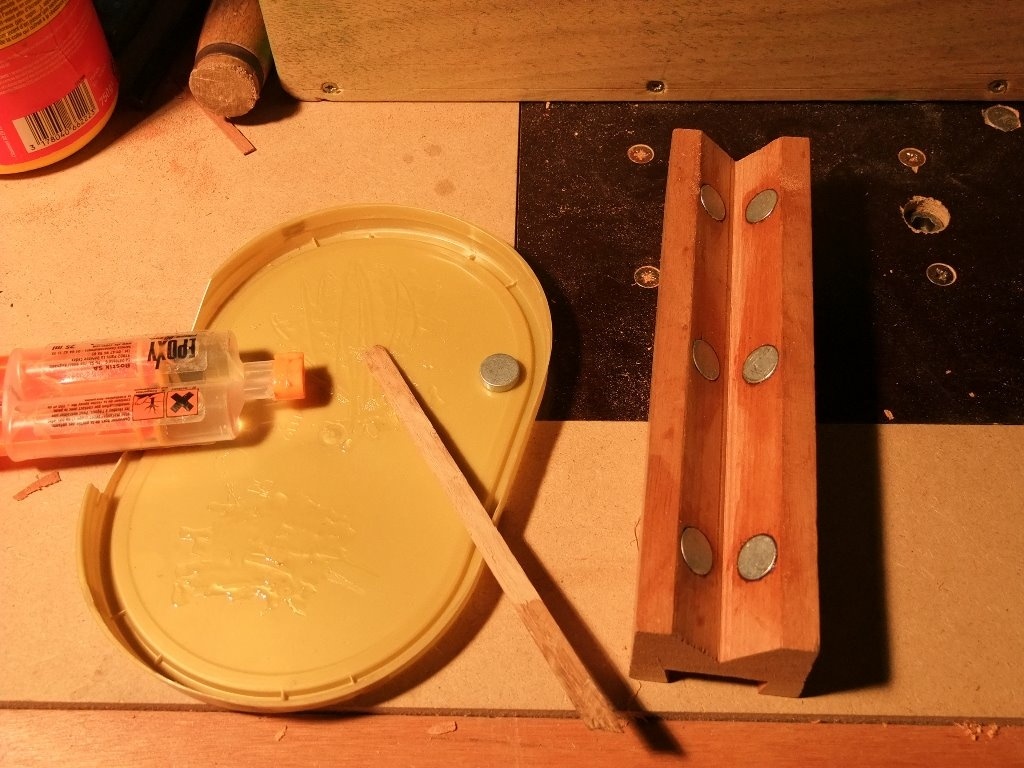

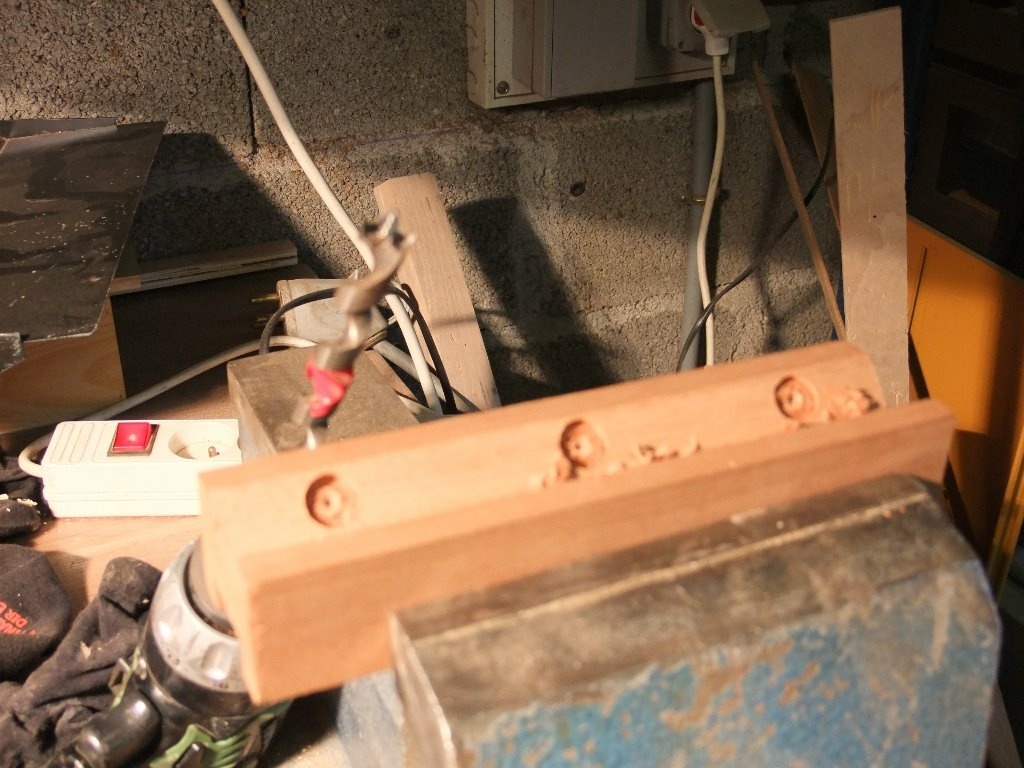

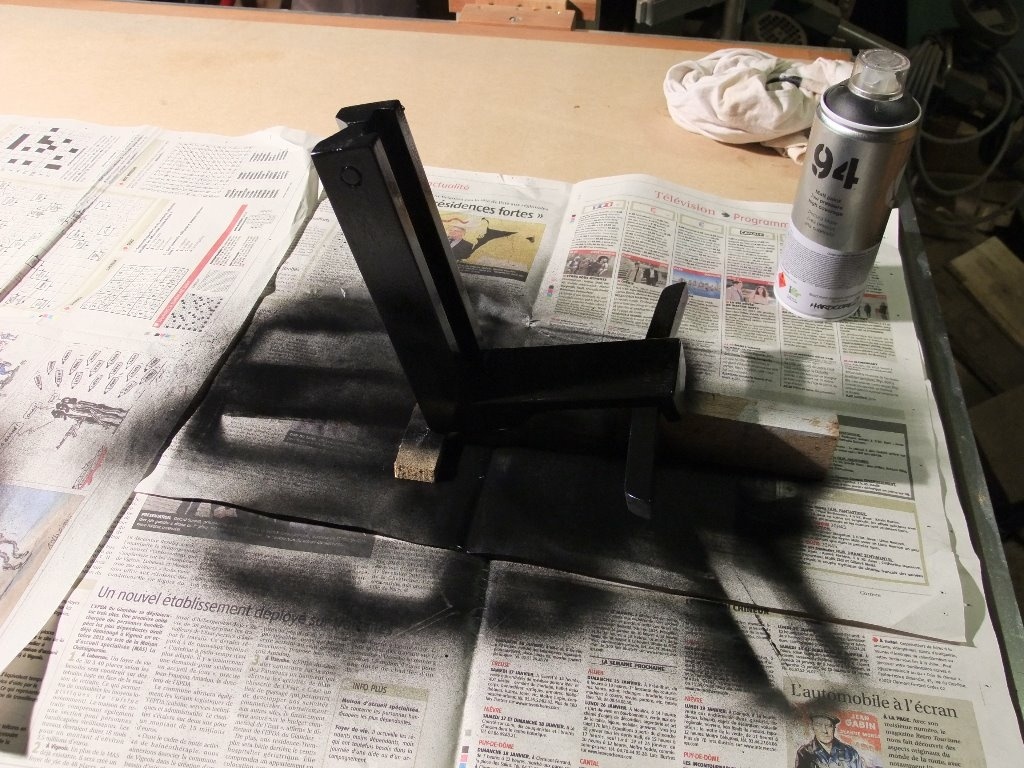

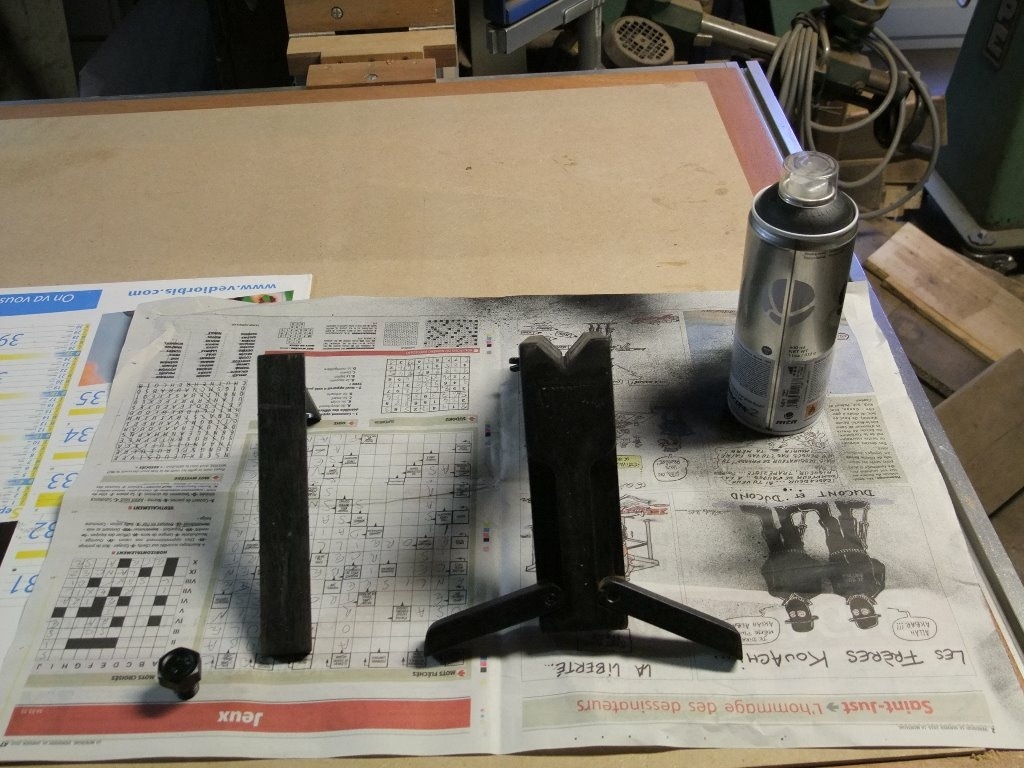

Quelques photos sur la pose des aimants et la mise en peinture.

Une petite animation du fichier sketchup, pour ceux qui veulent voir le plan en video;
Dites moi si ce genre d'animation est utile.
