Boris Beaulant

Les boucles d'oreille de Margaux


Je vois souvent passer la question ici de savoir ce qu'on peut bien faire avec une Shaper. Et bien voici un petit exemple. Et quand je dis petit, je pèse mes mots.

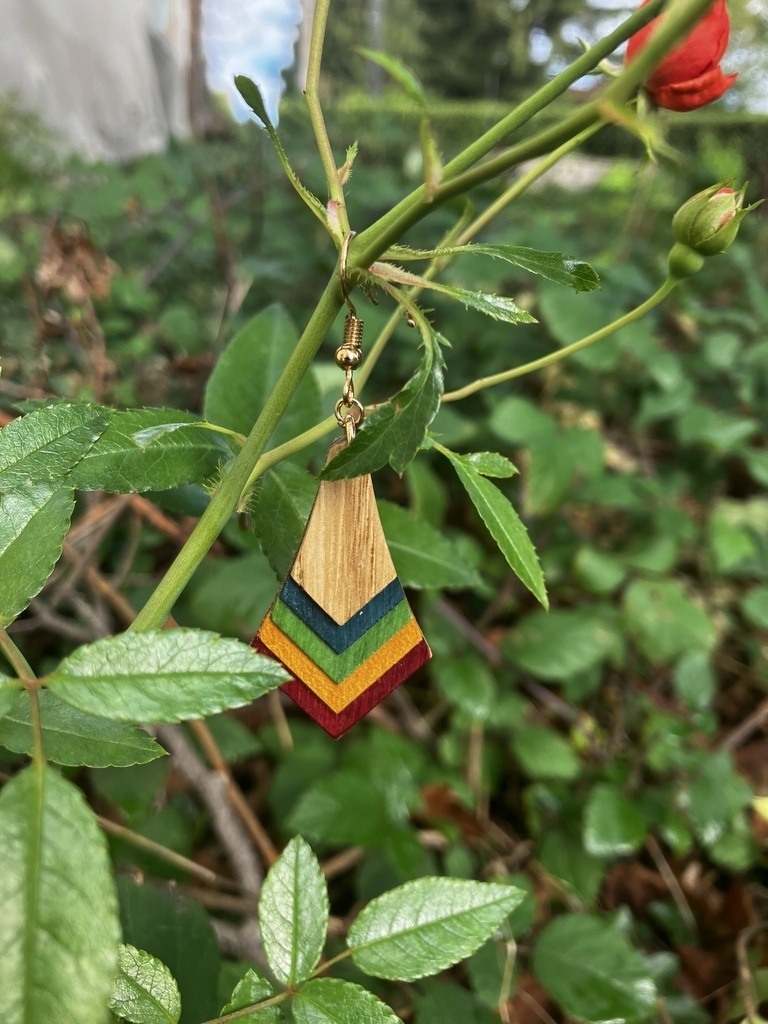

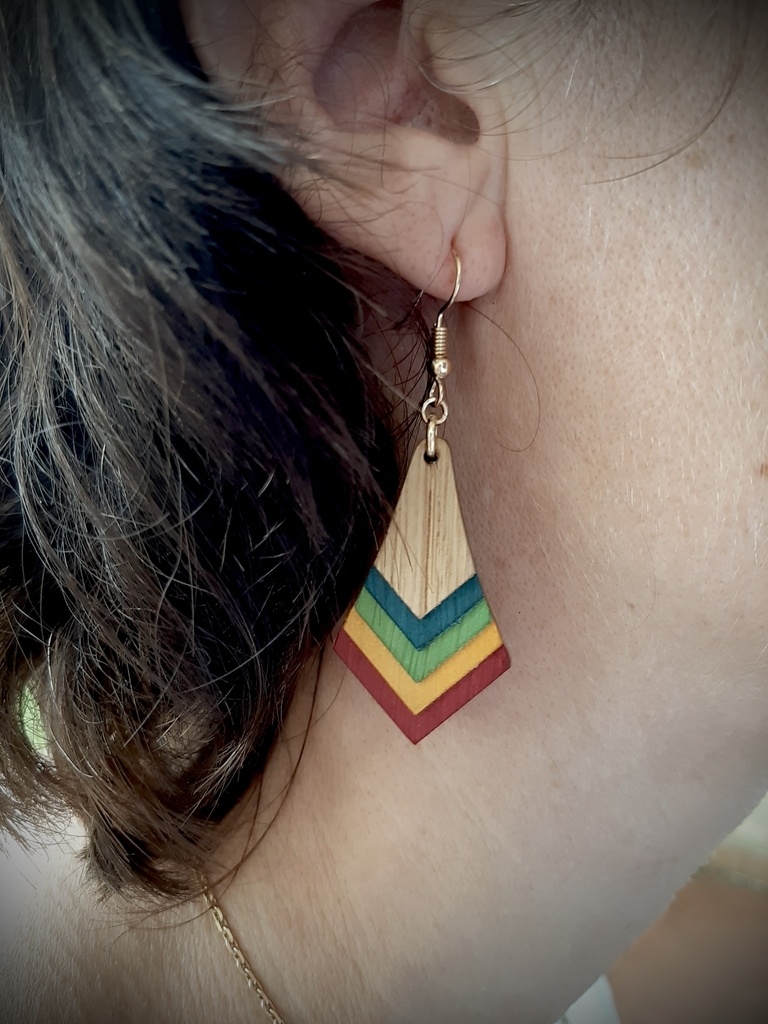

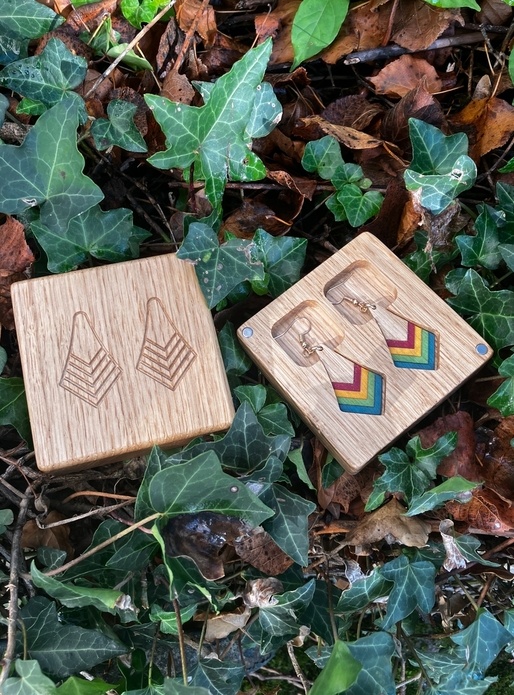

Il s'agit ici d'une paire de boucle d'oreille et sa boîte. C'est donc pas bien gros.

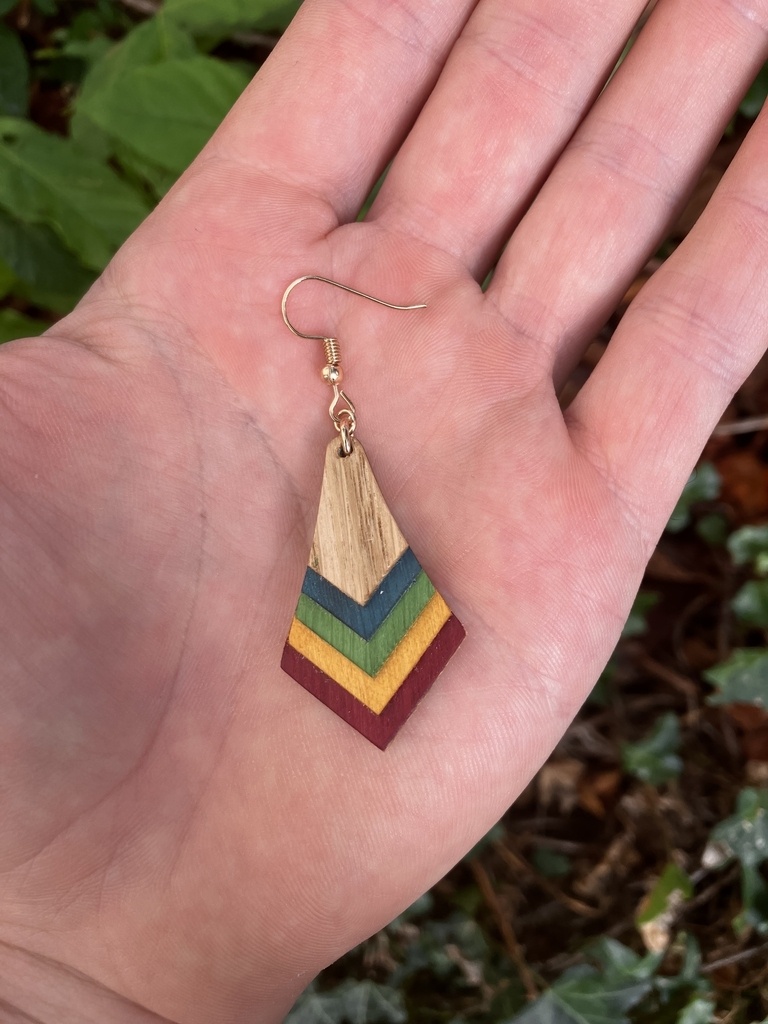

Taille d'une boucle :

  • largeur = 24mm
  • hauteur = 40mm
  • épaisseur = 4,2mm

L'ensemble est réalisé dans un "contreplaqué" maison de 6 couches de placage (non alternées) :

  • chêne (9/10)
  • if teinté rouge (6/10)
  • sycomore teinté jaune (6/10)
  • if teinté vert (6/10)
  • if teinté bleu (6/10)
  • chêne (9/10)

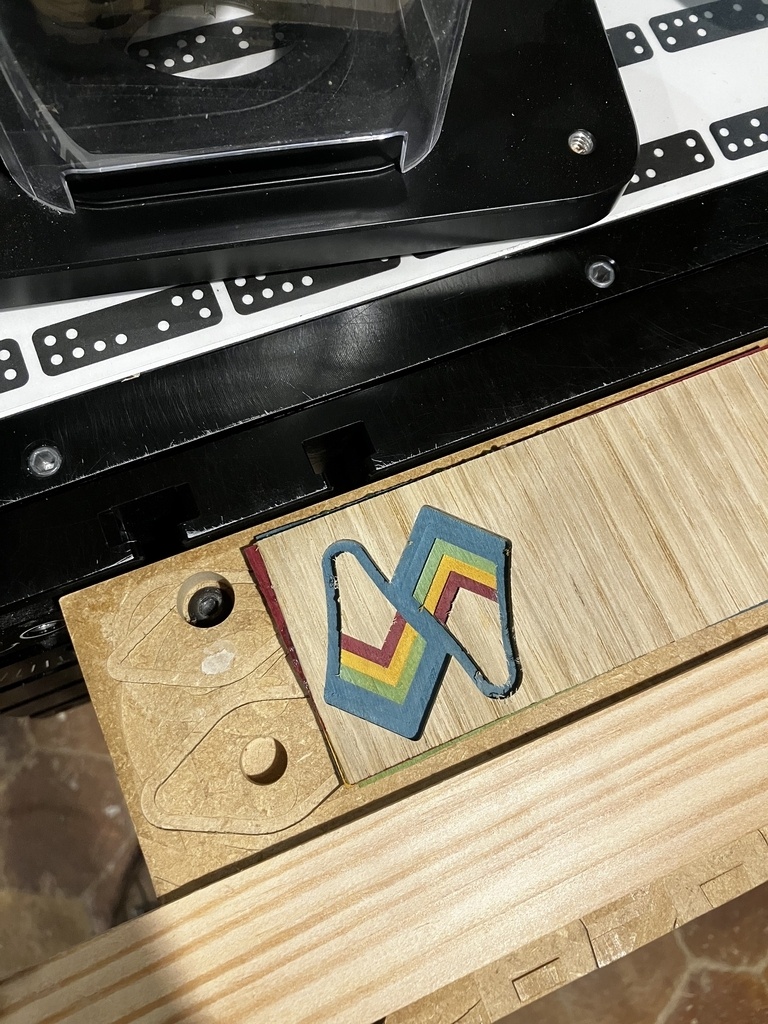

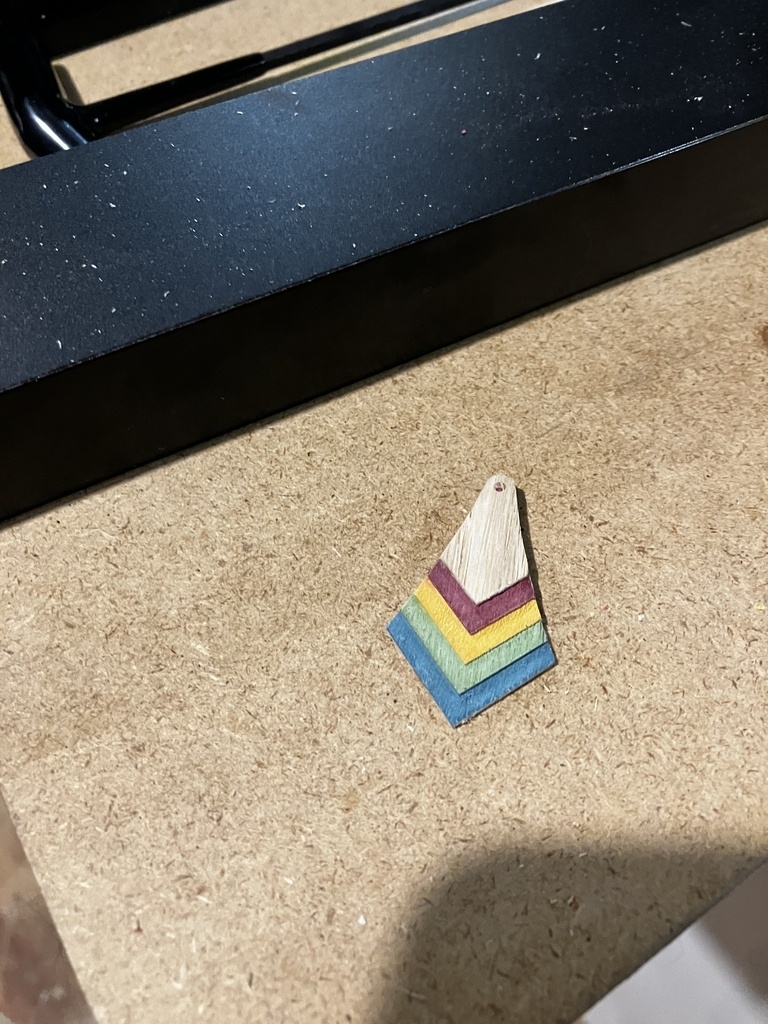

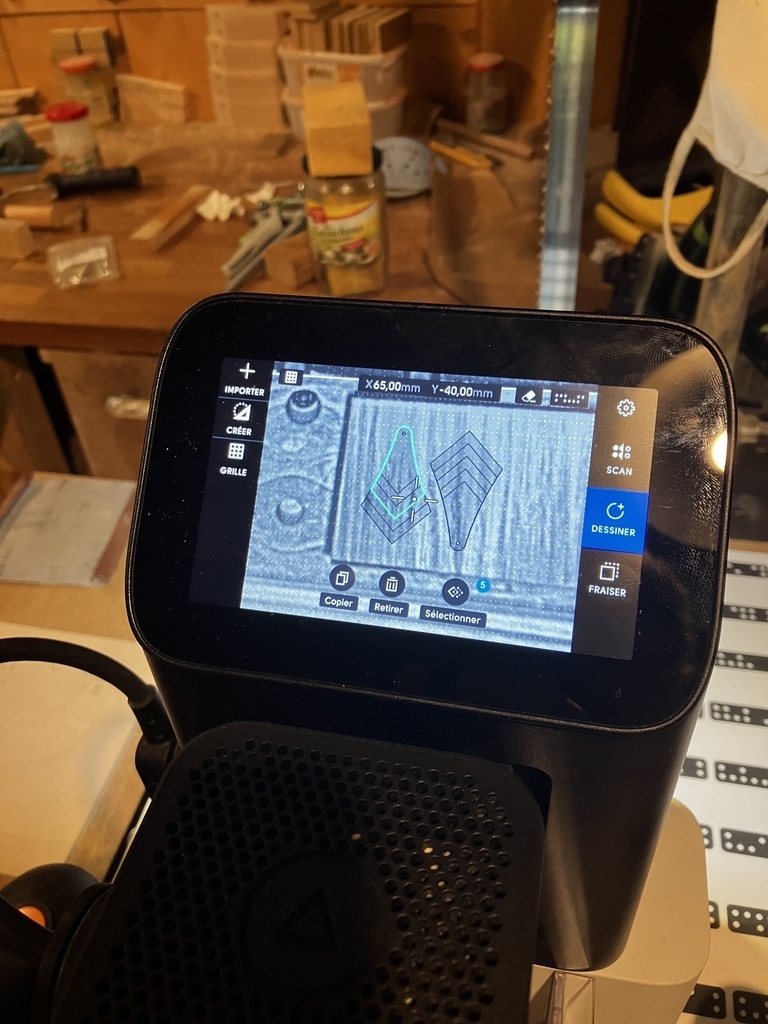

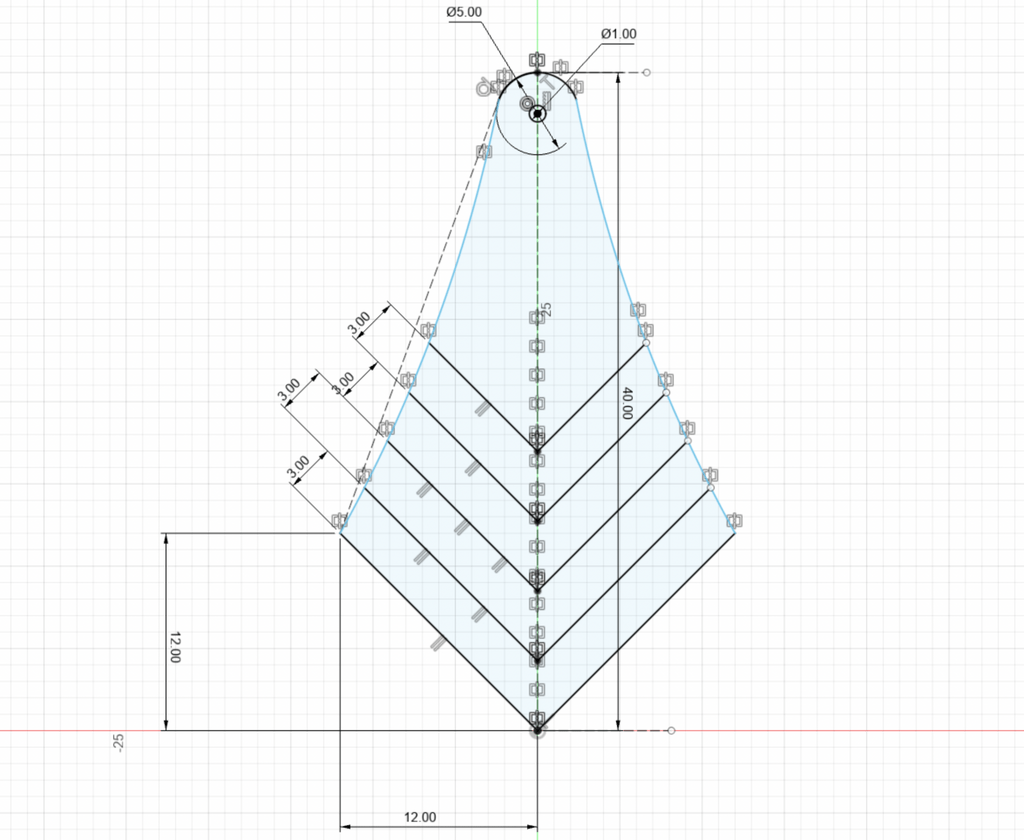

Le dessin source a été réalisé sous Fusion 360, puis exporté en SVG vers la Shaper. La pièce de bois est maintenue à la Workstation avec simplement du double face. Une autre pièce de bois calibré à la même épaisseur vient apporter une continuité d'appuis à la machine.

Même si je déteste Fusion pour la lenteur de son utilisation sur mon ordinateur, il faut reconnaitre que pour dessiner ce genre de forme, c'est bien pratique pour y placer les contraintes 2D sur l'esquisse.

💡 D'ailleurs, si parmi vous il y en a qui connaissent des alternatives à Fusion pour dessiner ce genre de dessin 2D avec contraintes géométriques, je suis preneur. Pour arrêter de lancer la Ferrari pour faire un tour dans la campagne...

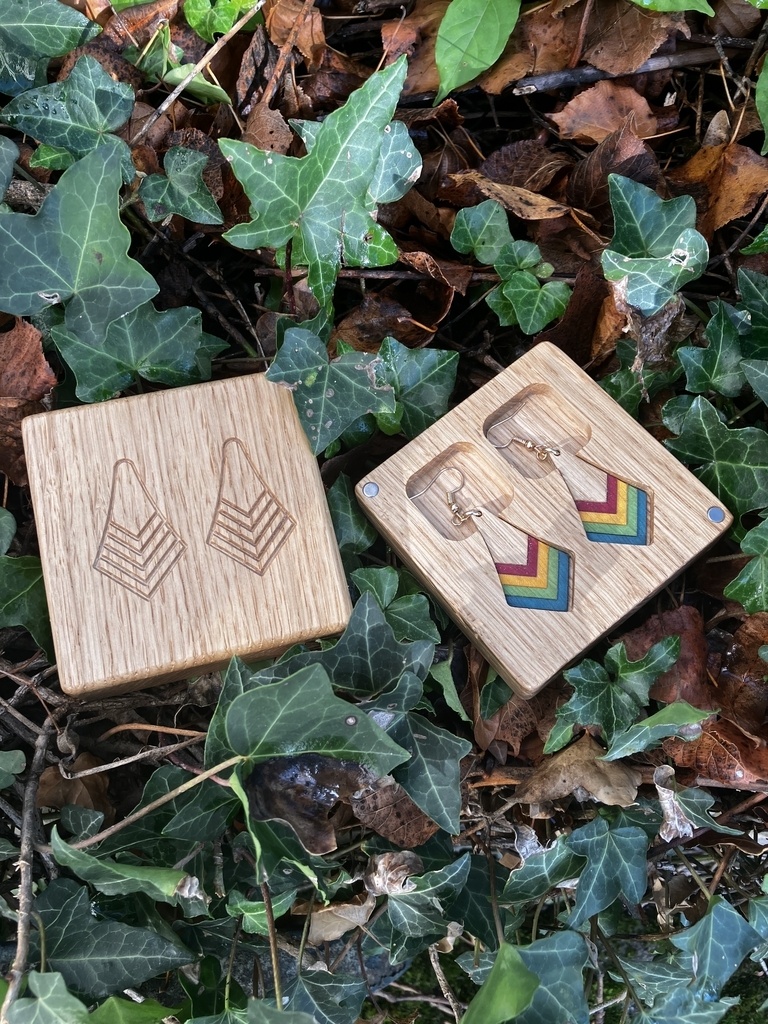

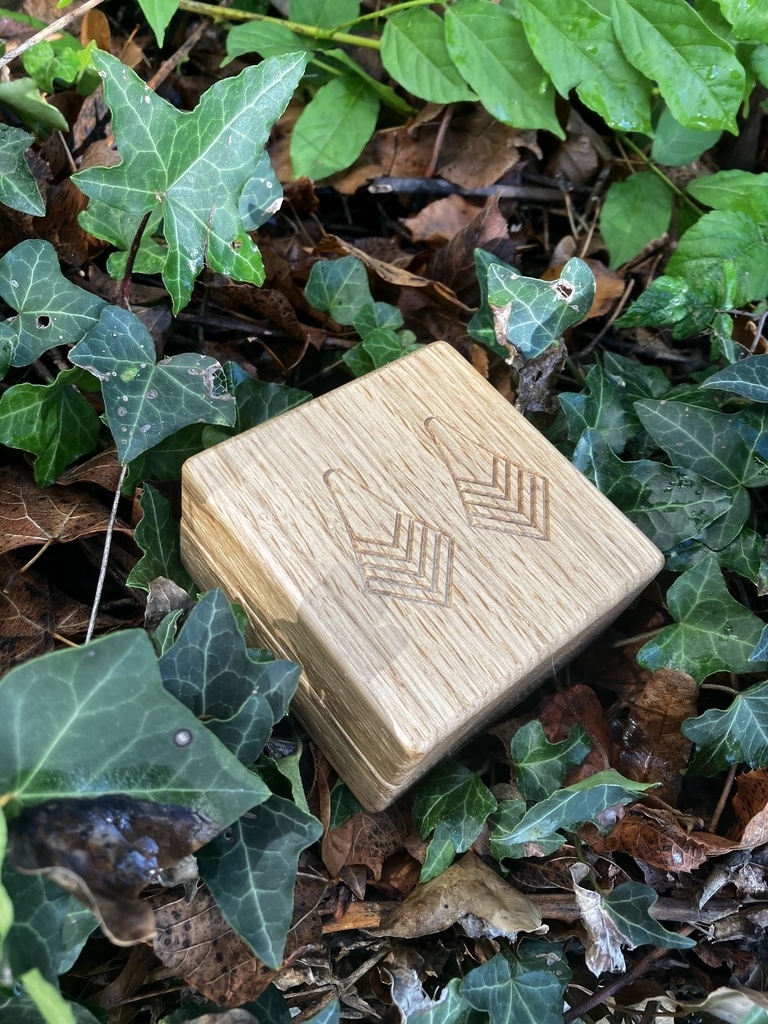

Le creusement de la boîte est réalisé à partir du dessin d'origine des boucles. Un petit décalage sur la tracé de 0,5mm et la boucle peut s'insérer facilement tout en étant bien calée dans son logement.

Mis à jour

Discussions

Boris Beaulant  a publié la création "Les boucles d'oreille de Margaux".
il y a 1 an
copacubana
( Modifié )

Tres beau ! Quelle fraise as tu utilisé ?

Boris Beaulant

Merci, ☺
La fraise de 3mm.

AtelierDZT
( Modifié )

C'est magnifique, ingénieux, merci pour le partage !!
J'utilise SolidWorks mais j'imagine que ça n'est pas moins gourmand que Fusion.

Boris Beaulant

Ça sera aussi gourmand et ça tourne pas sur Mac je crois :)

Rakotouf

Sous macOS il y a une version de FreeCAD qui tourne (pas super bien sur ma machine mais elle n'est pas toute jeune ni à jour). Je n'ai pas persévéré car j'ai d'autres projets pour l'instant, mais ça pourrait répondre à ton besoin. Sinon, Shapr3D est fait pour macOS et a bonne réputation. A priori plus ergonomique que FreeCAD, mais... moins "free" justement 😁

Boris Beaulant

Shapr3D marche bien sur Mac, en effet.

FMJ
( Modifié )

C'est vrai que c'est étonnant. Bravo Boris !

Boris Beaulant

Merci

jeromeDargnat
( Modifié )

Le fait de ne pas croiser le fil n'a pas causé de voile ?

Boris Beaulant

Non, c’est trop petit pour que ça se voit.

LionelDraghi
( Modifié )

Avec la boite sur mesure, je dis la classe!

Pour les dessins avec contraintes, tu peux préciser ce que tu entends? Le but c'est de donner la largeur des bandes de couleur, et de laisser la machine calculer l'angle de la pente en fonction de l'épaisseur des placages?

Boris Beaulant

Merci ☺
Le besoin est purement 2D. C’est de pouvoir forcer des rangeante, des parallèles, des distances, etc et pouvoir faire varier tout ça pour avoir le dessin voulu.

La machine ne lit que de la 2D de toutes façons.

LionelDraghi

Boris Beaulant Alors le sketcher de Freecad fait ça très bien.

(SolveSpace le faisait très bien également)

Boris Beaulant

Je regarderai ça, merci.

Goulipao
( Modifié )

C’est marrant, même sur ces boucles d’oreilles on retrouve le style Boris!
C’est super beau, et je suis impressionné, je ne pensais pas qu’avec un tel outil on pouvait réaliser un travail si délicat!

Boris Beaulant

Merci ☺

ren22

Très joli design !

Didier
( Modifié )

Jolies
Et Margaux, c'est la marraine de Le Village pour en porter les couleurs 😉 ?

Boris Beaulant

Haha, ce sont mes couleur fétiches, je peux plus faire sans :P

isscool

classe !! J'adore

Belerian43
( Modifié )

Très sympa !

Au départ je pensais à des coulées de résines mais l'idée de faire un lamellé-collé de placage teinté c'est vraiment cool ! Quelle a été ta technique pour teinter sans altérer le collage ?

J'ai tellement l'habitude de Sketchup maintenant que je l'utilise même pour de si petites pièces, dès qu'il y a de la géométrie (je trouve génial la facilité à utiliser des guides et surtout leurs croisements pour faire des coins de pièces ou des angles.

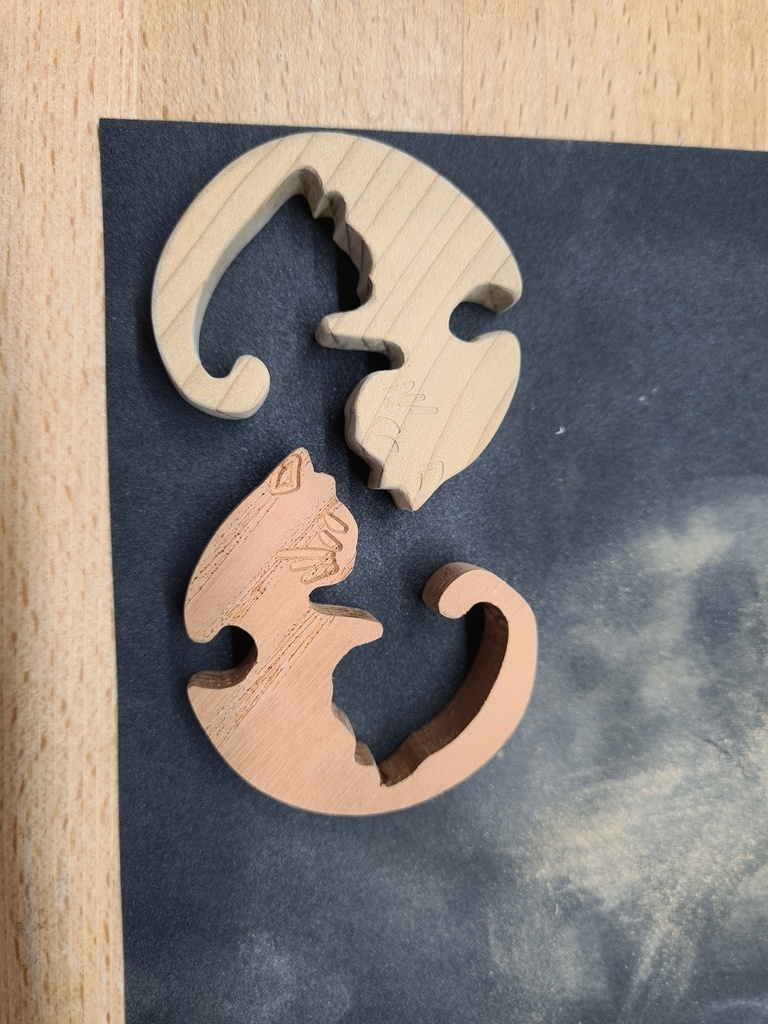

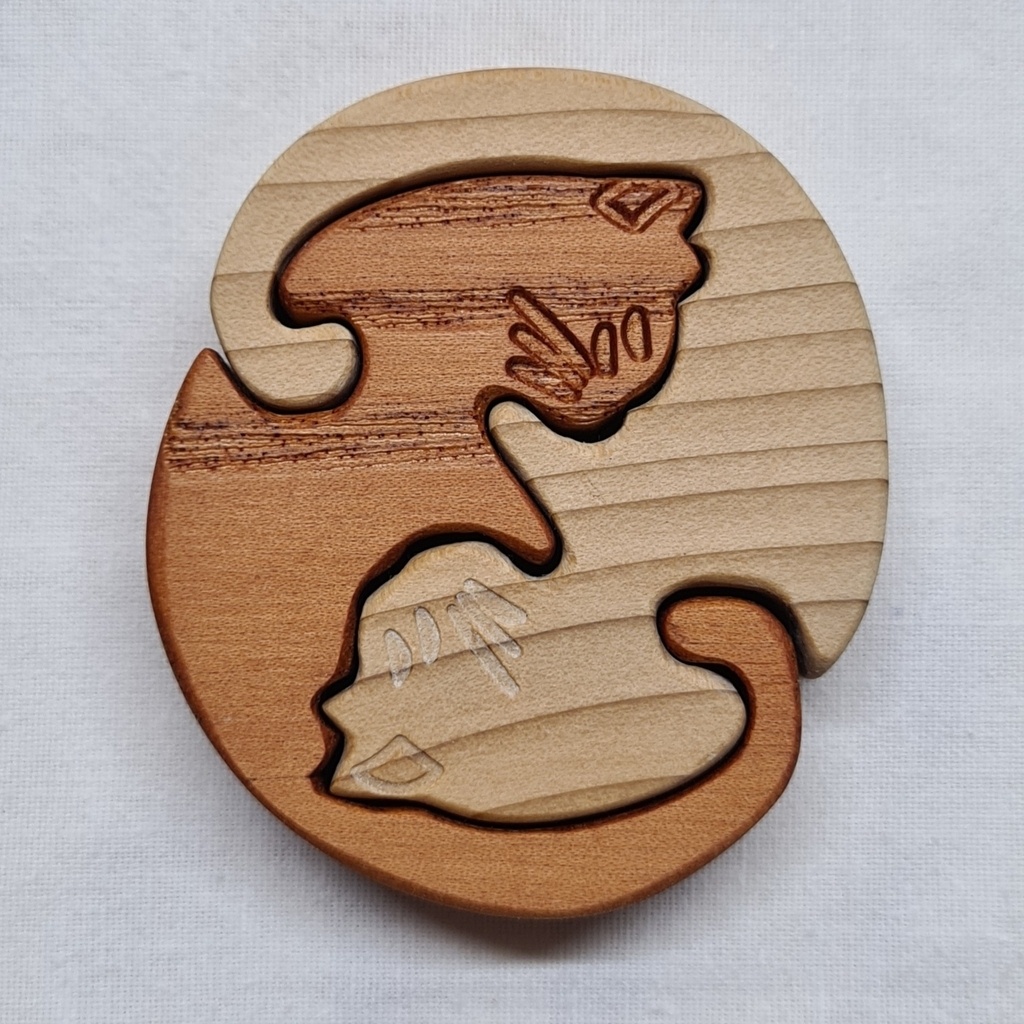

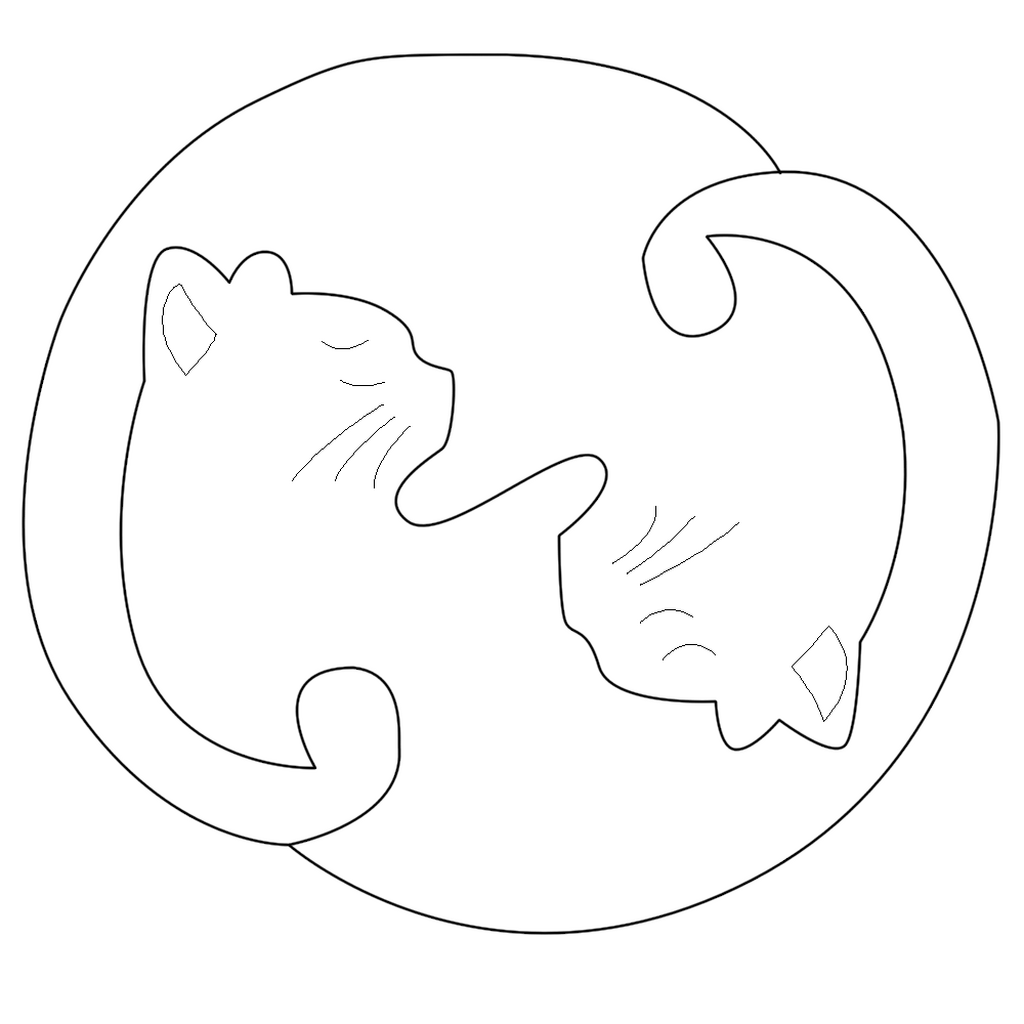

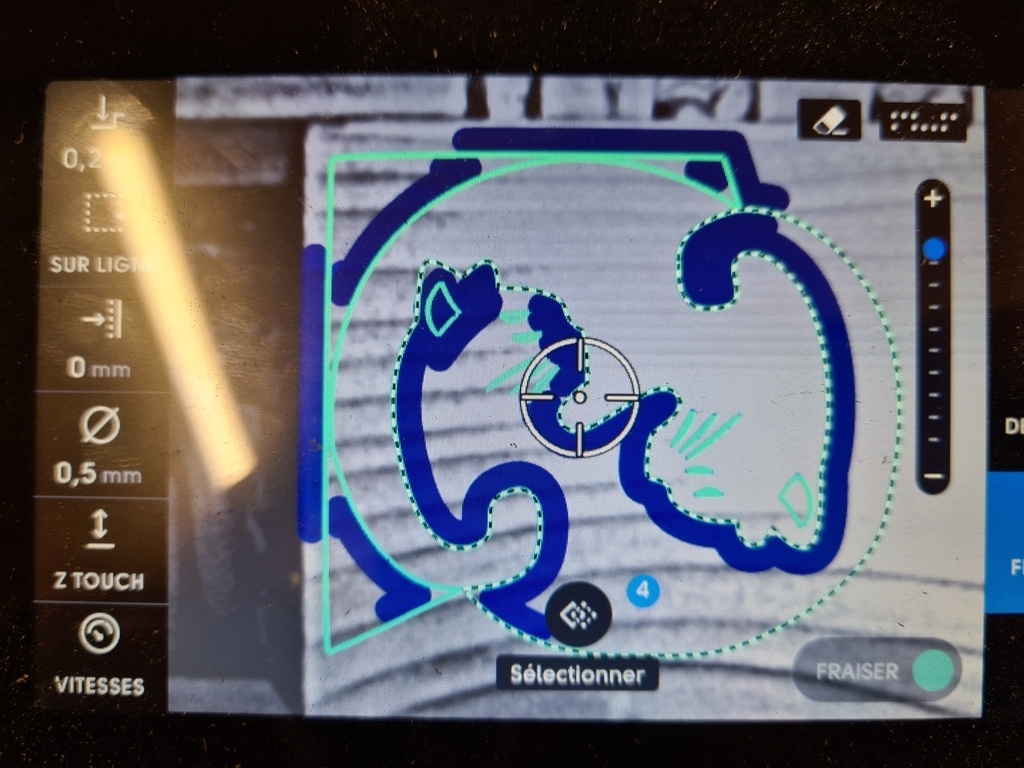

En revanche quand ce sont des objets avec beaucoup de courbes, j'utilise l'outil plume de Photoshop (normalement c'est Illustrator qui est dédié à ça). Première fois que j'utilise la Shaper de cette façon là, pas déçu, mais c'était bien chiant quand même. (Diamètre de la pièce 65mm environ)

Boris Beaulant
( Modifié )

Salut,

Le placage, je l'achète tout coloré en feuille de 50cm de long chez Gauthey.

Il est teinté dans la masse par bain et la teinte tient autant au ponçage qu'à la finition ou au collage.


SketchUp est pratique pour plein de chose, mais pour ajuster un dessin avec des contraintes géométriques, c'est pas aussi pratique que le module d'esquisse de Fusion quand même.

En plus SU ne connait pas la courbe, il transforme tout en segments et c'est pas toujours ce que je veux.

Belerian43

Boris Beaulant Merci pour la référence et pour l'idée ;-)

pontordu

très beau
