FranDesch

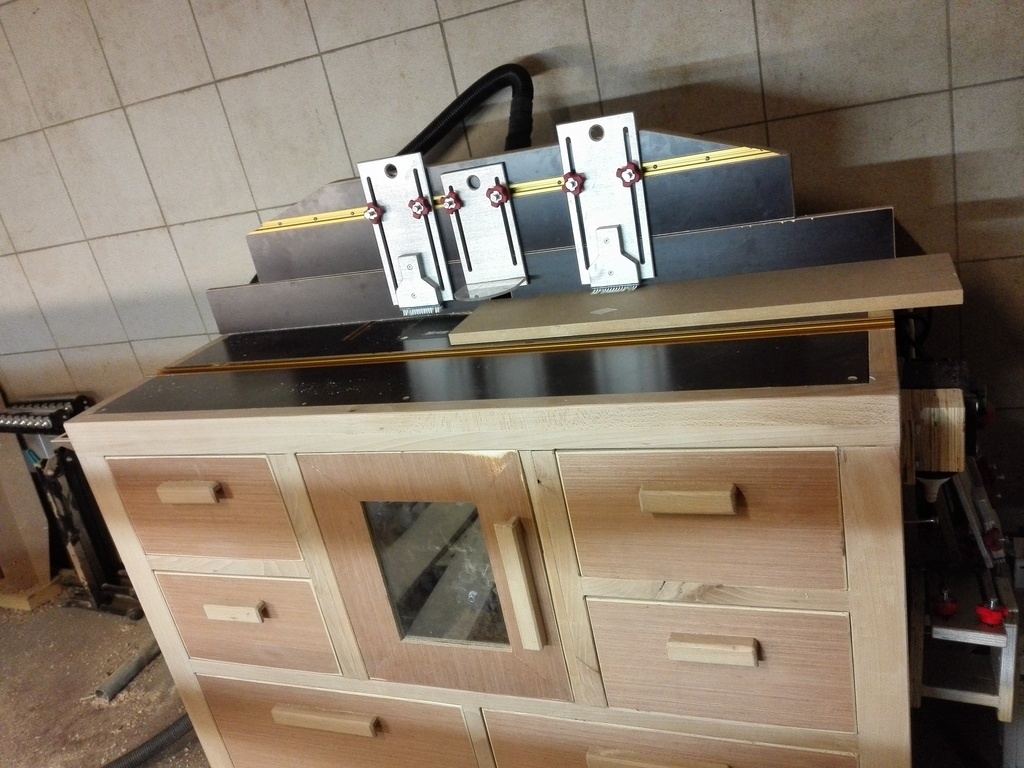

Meuble pour défonceuse sous table


Création d'un meuble pour mettre la défonceuse sous table.
Remonté de la défonceuse avec cric de voiture

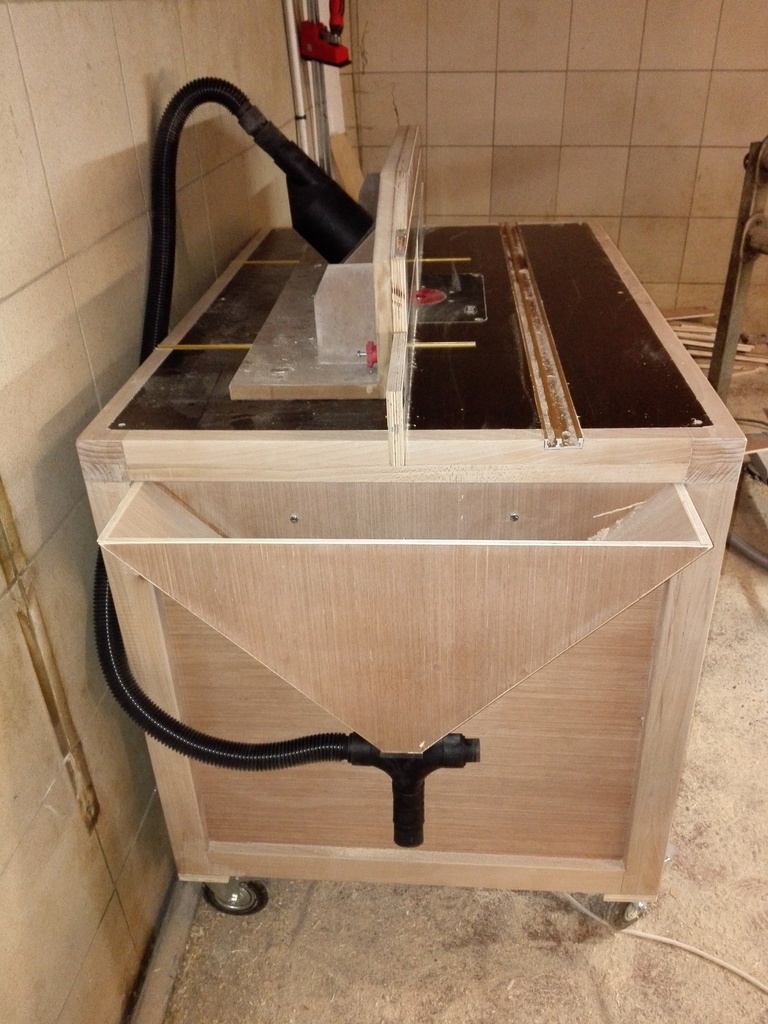

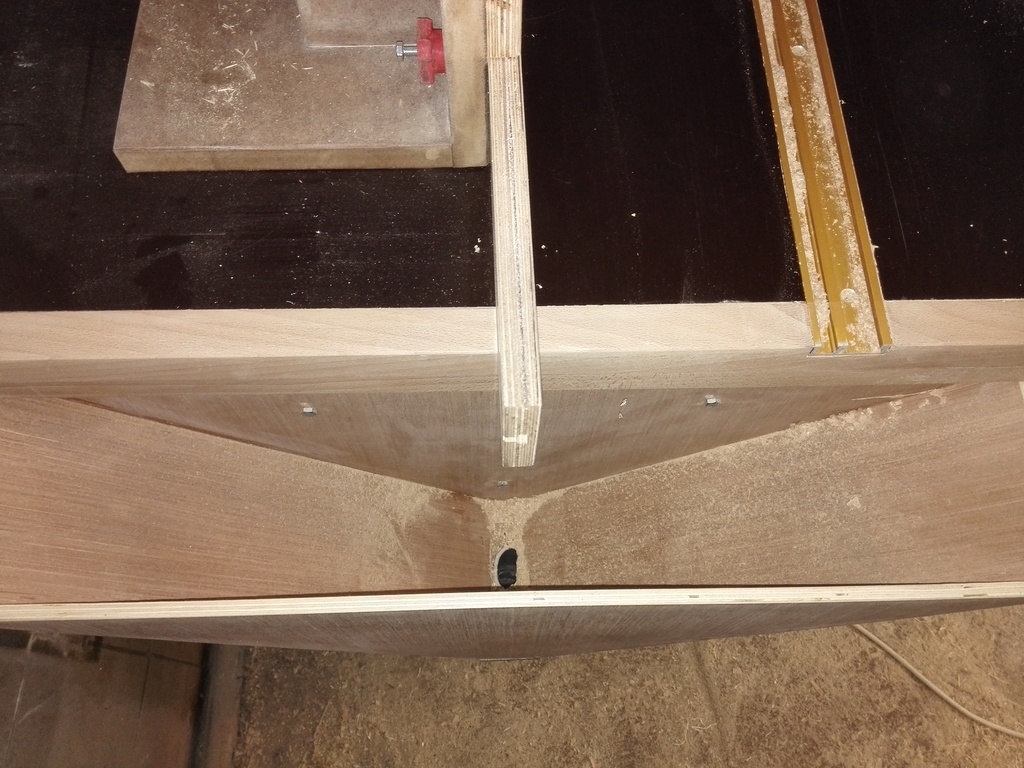

Système aspiration poussière au niveau du guide parallèle et en bout de table

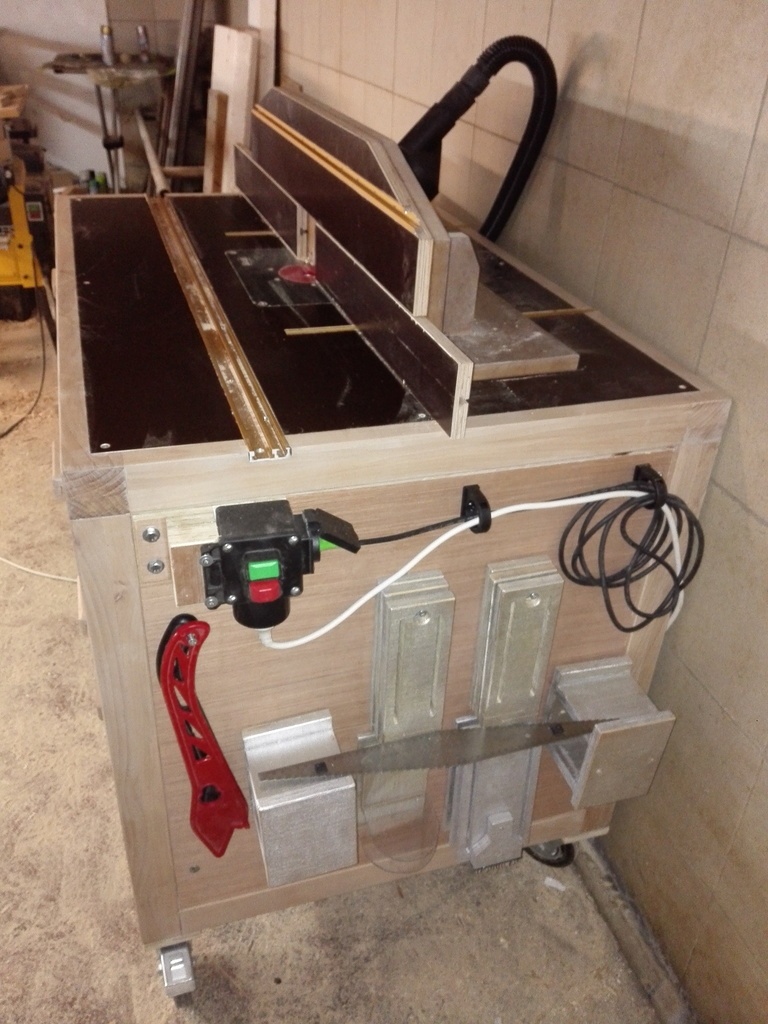

Bouton marche/arrêt pour plus de sécurité
Utilisation d'une plaque d'insertion kreg pour suspendre la défonceuse
Rail et charriot incra
Création de butée, de presseur, de protège fraise en CP

Mis à jour

Publications associées


Discussions

FranDesch  a publié la création "Meuble pour défonceuse sous table".
il y a 2 ans
Zorro
( Modifié )

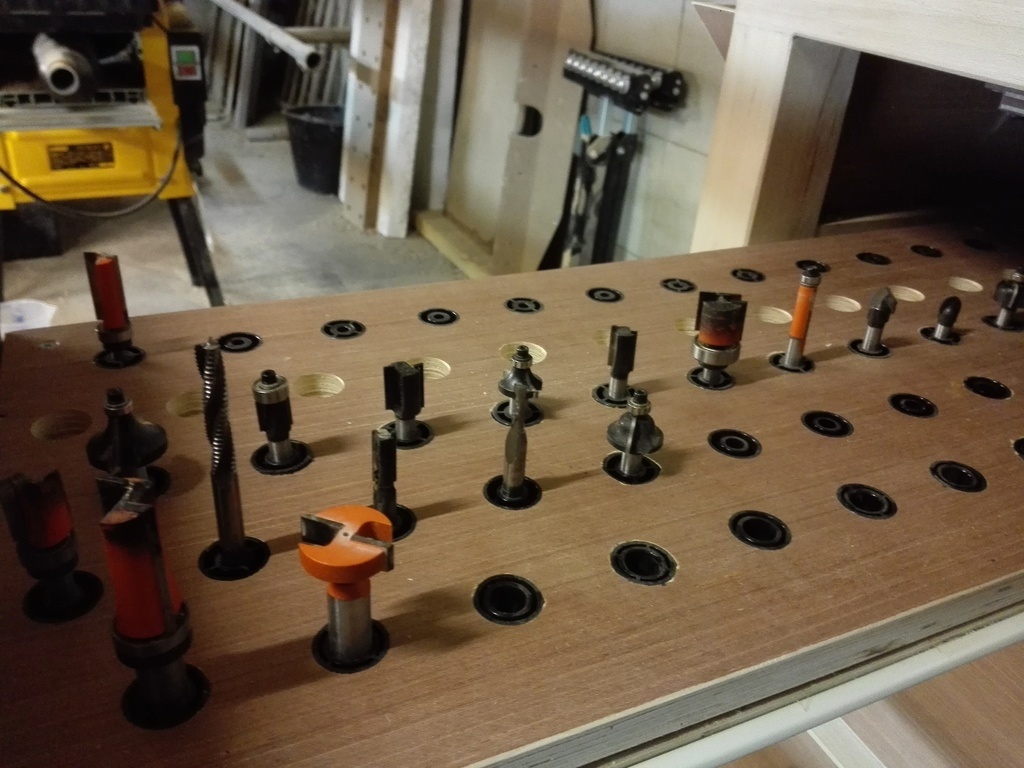

Il est très fonctionnel ce meuble. Bravo pour sa conception. J'aime beaucoup l'aspiration en bout de table et les porte accessoires. Ces derniers sont souvent oubliés par les fabricants "conventionnels".
Complètement par hasard, tu n'aurais pas une photo de l'intérieur, notamment le mécanisme de remontée avec le cric s'il te plaît ? Je suis curieux de voir ça.

Oak

+1 c'est super bien conçu 👍🏻

tylo

+1 itoo

FranDesch

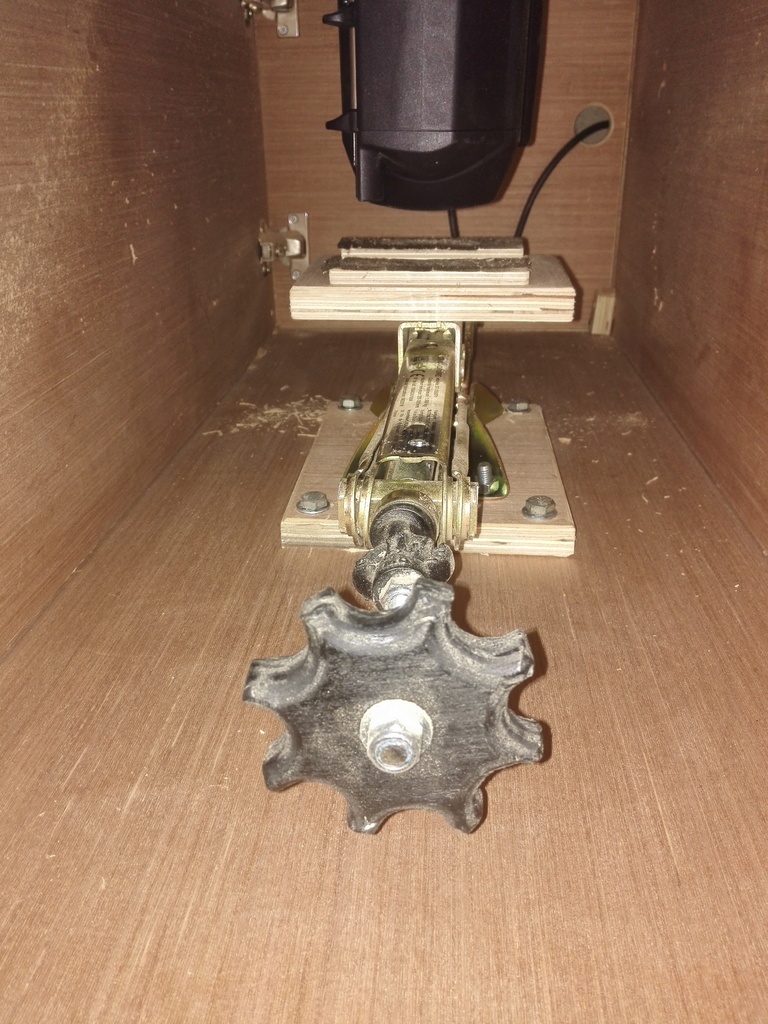

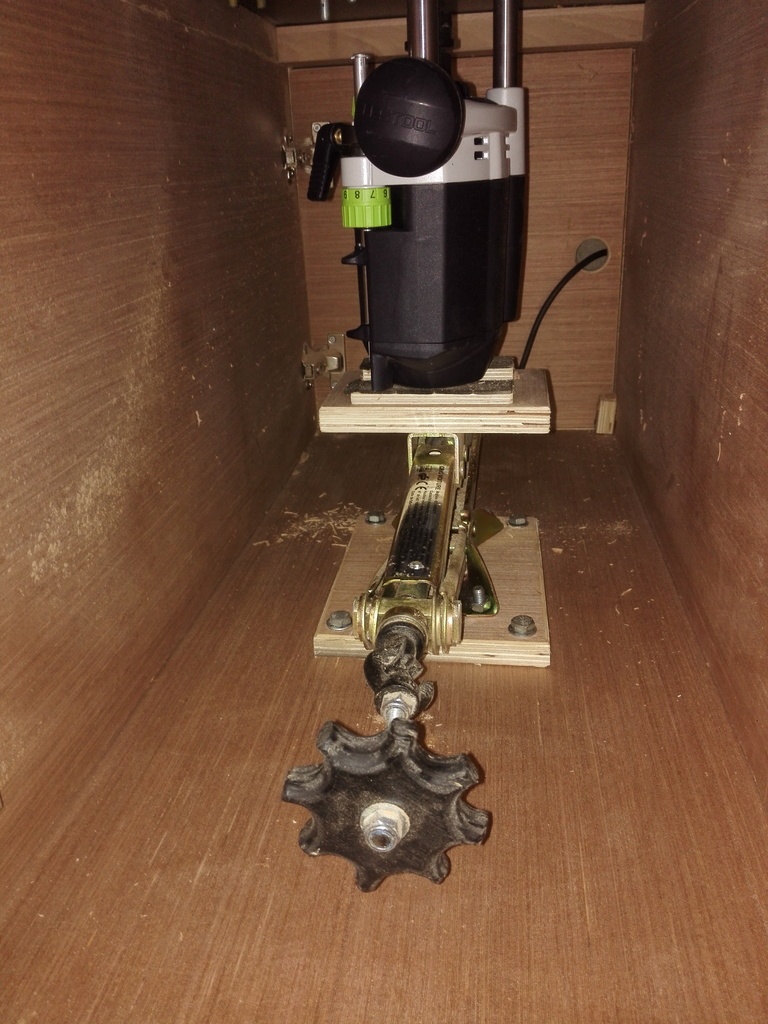

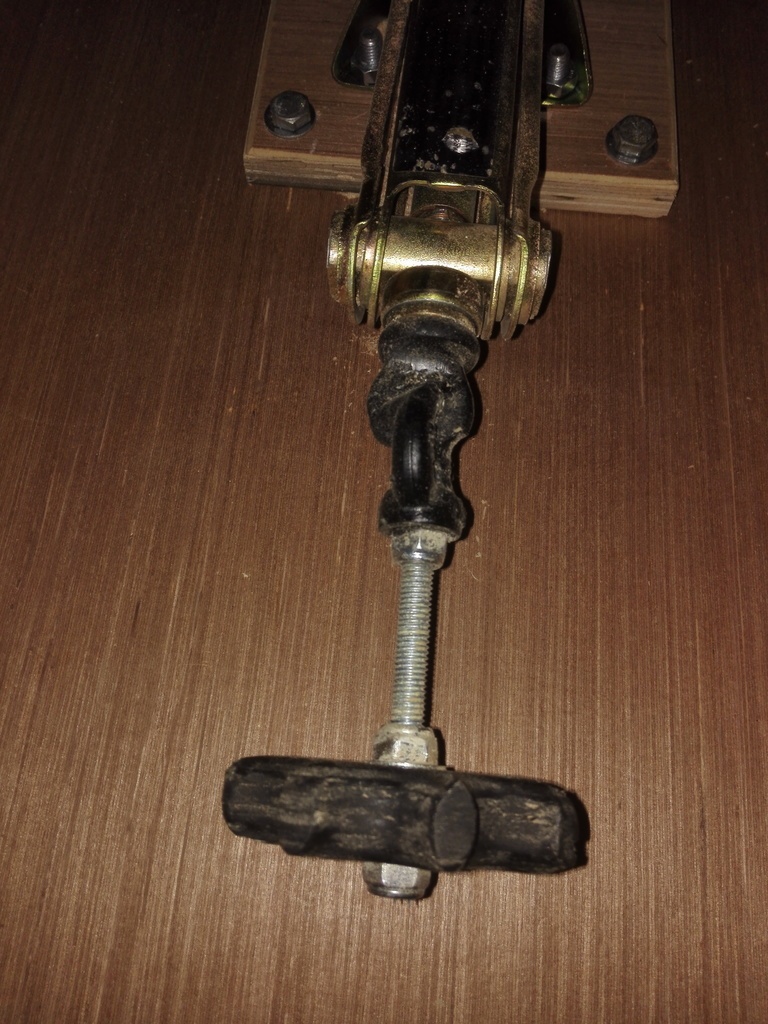

Oui pas de problème, je vais prendre ça en photo. C'est un cric de ta voiture premier prix. J'ai prolonger avec quelques points de soudures la tige filetée du cric et mis une poignée pour monter et descendre plus facilement. Dessus j'ai ajouté une platine en bois pour pousser facilement la défonceuse.

FranDesch

C'est bon, les photos sont sur l'article.

Zorro

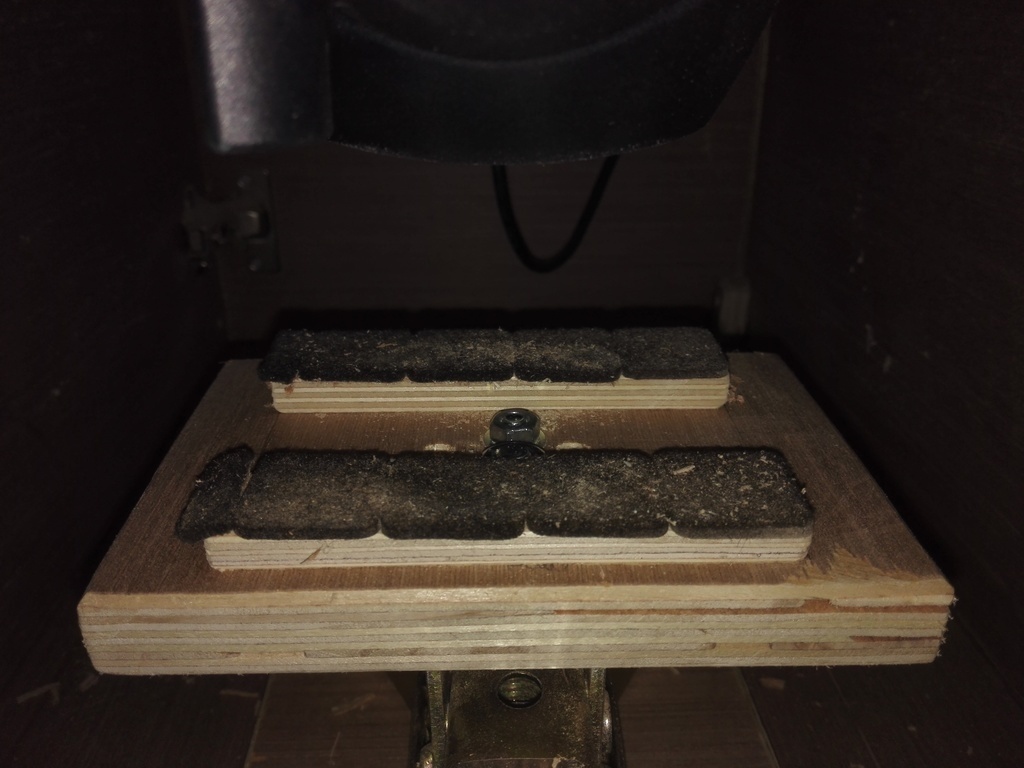

Grand merci, je comprends mieux. Ta défonceuse est même dans son petit écrin de mousse pour ne pas abimer le capot, bien joué.

FranDesch

Oui j'essaye de prendre soin de mes outils

tylo
( Modifié )

Très sympa ta table.
Aurais-tu des plans éventuellement ?

FranDesch

Oui j'avais conçu le meuble sur Sketchup car je trouvais qu'il y avait trop de détail pour me lancer sans être sur que ça fonctionne. C'était mes premiers clics sur ce logiciel donc je ne pense pas que ça soit top top mais je peux partager les plans, pas de problème.

FranDesch

C'est bon, j'ai partagé le plan du meuble.

Zorro

Merci beaucoup pour ce partage. Comme cela a été plusieurs fois mentionné, il comporte plein de bonnes idées et avoir un plan ajoute un plus non négligeable.

JeffBurlu
( Modifié )

Là y a de la conception ! Bravo. Tu as pensé aux détails.

FranDesch

Merci JeffBurlu !

Charmousse

Bonjour
Belle réalisation et bien joué avec le récupérateur en bout de table.
Aurais-tu adresse site où tu as dégoté toute la partie tuyau et sortie plastique sous ce récupérateur ?

FranDesch

Bonjour, merci !
Pour le partie tuyau en dessous du récupérateur, c'est un «Y» en PVC tout simple et pour les 3 extrémités ce sont un tuyau que j'ai fais chauffer pour que ça s'adapte aux différentes sortie. L'ensemble est peint à la bombe. Mais je trouve que ça manque un peu de puissance d'aspiration. J'ai un aspirateur de chantier, le mieux serait d'avoir un aspirateur d'atelier.
