Piètement et système de réglage pour défonceuse sous table

par Vic66

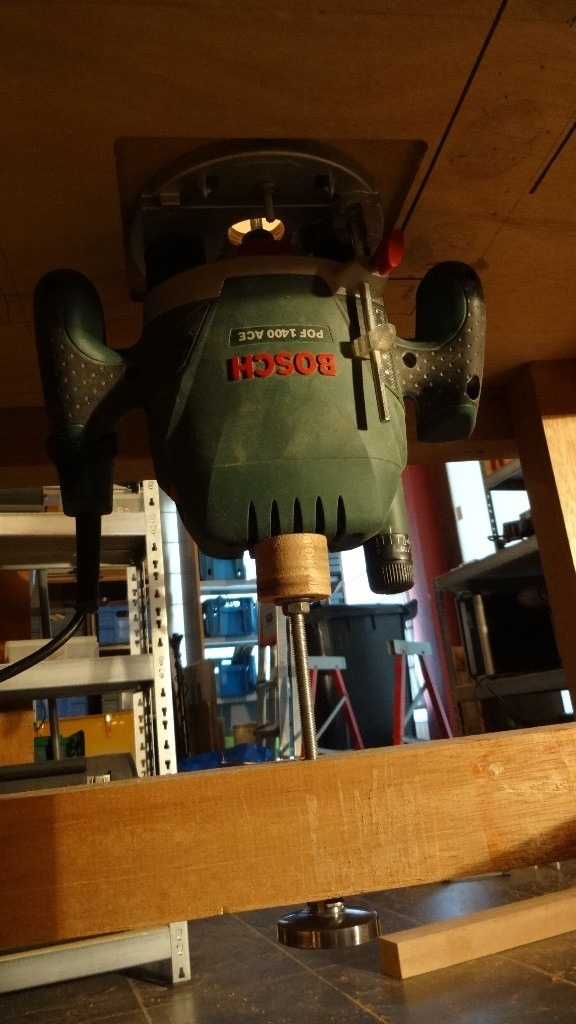

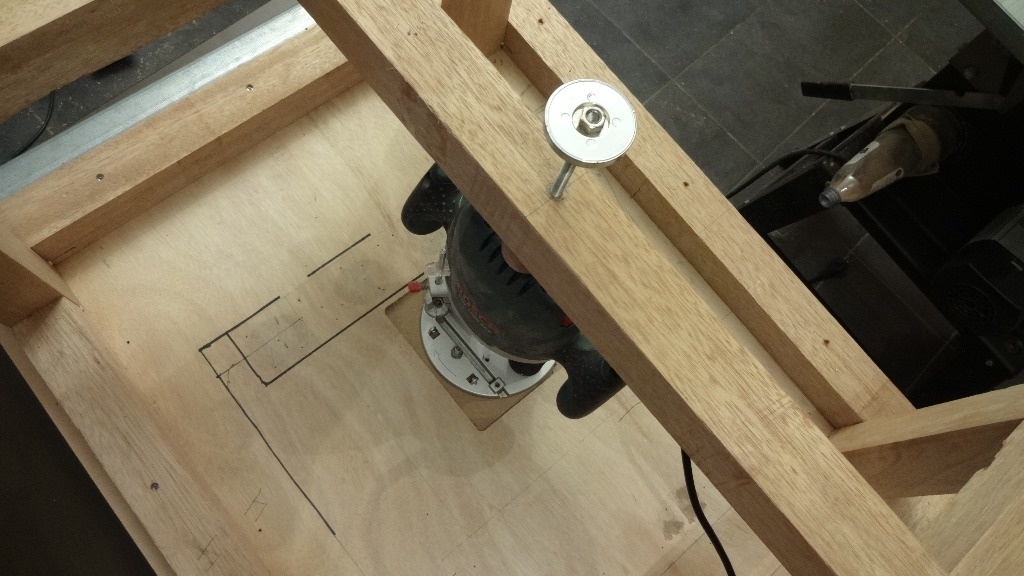

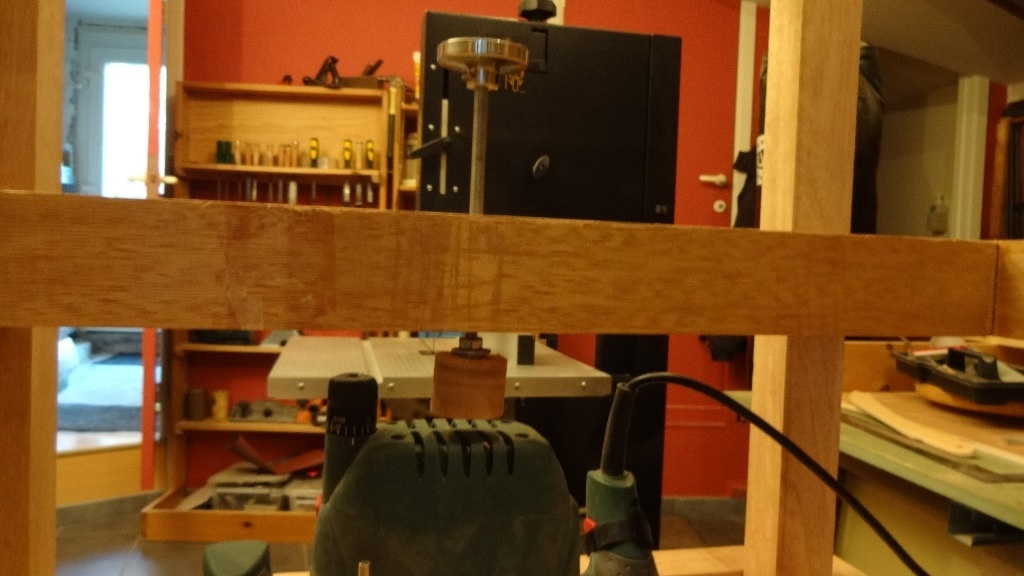

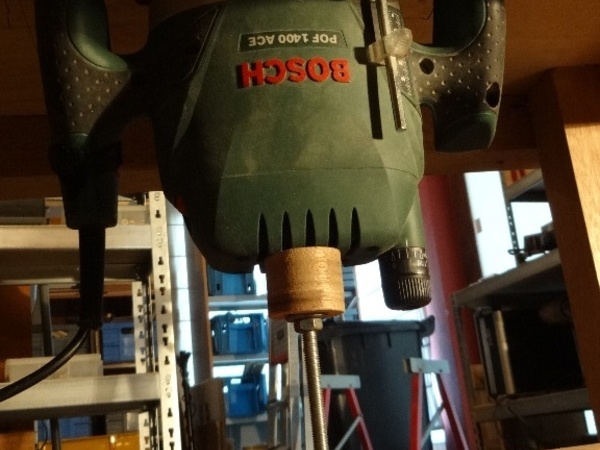

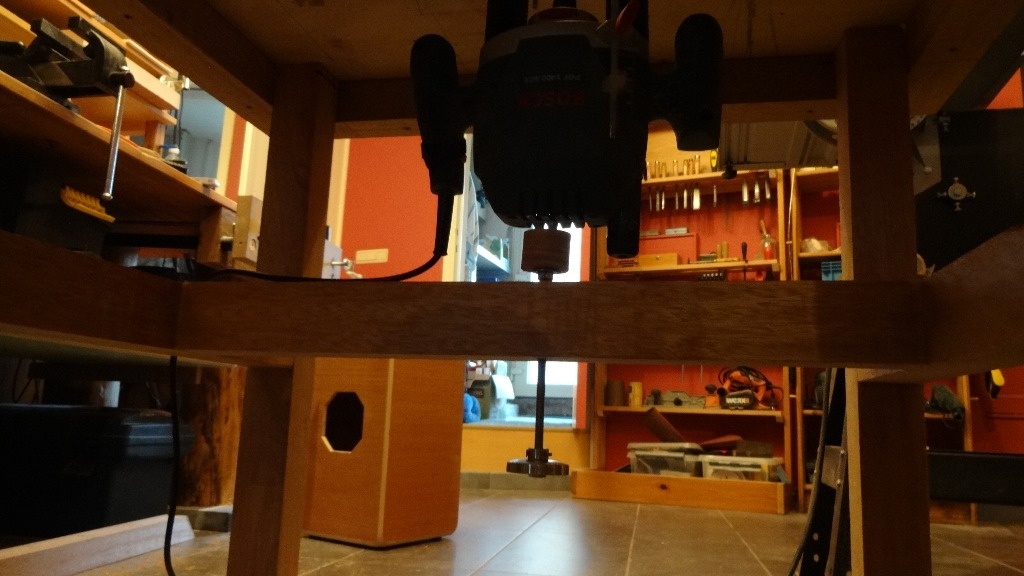

Voici la phase 2 de ma défonceuse sous table, j'ai commencé par faire le piétement avec des poteaux de section 6 sur 6 (récup) et j'ai fileté la traverse centrale. Le bloc poussoir est traversé par un tube metalique traversé par une tige filetée de 8, et tenu par 2 écrous de 13, dès qu'il y a contact avec la défonceuse, le bloc reste en place pour éviter les griffes.

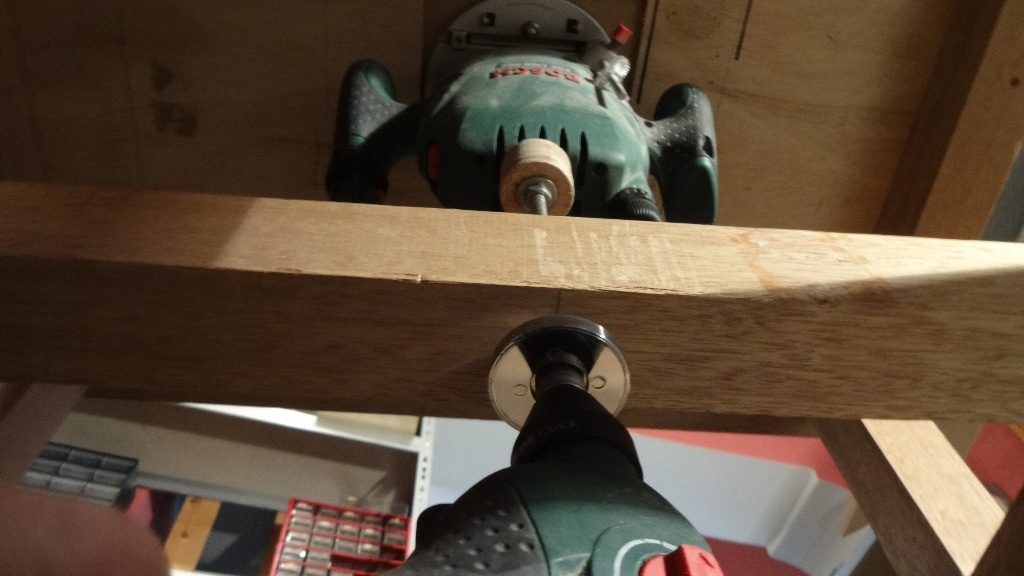

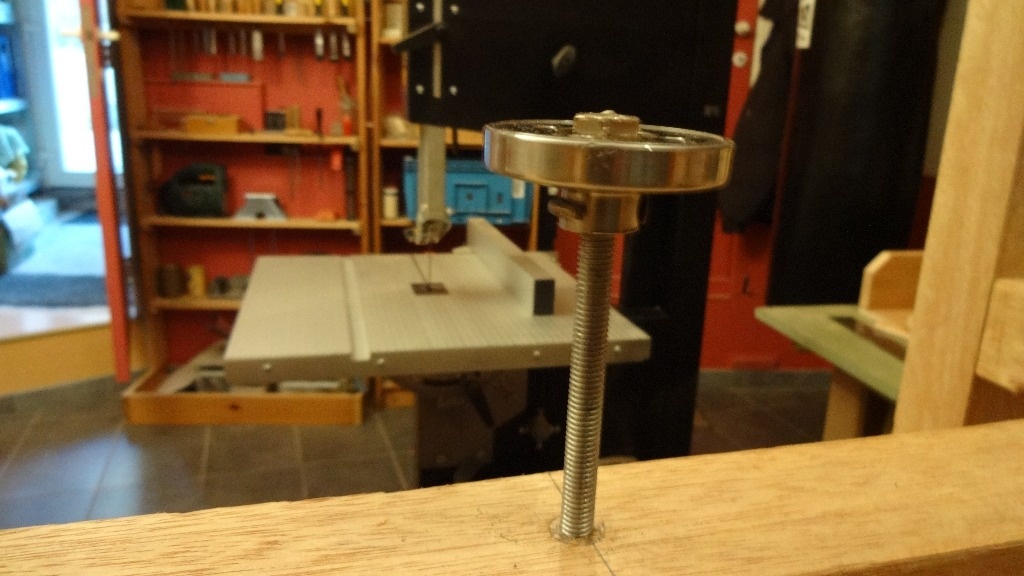

Pour ce qui concerne la partie du bas, j'ai usiné une pièce metalique ronde, j'ai fait un trou qui passe à travers la pièce et la tige fileté de 8, le tout traversé par un clou, j'ai ensuite serrer un contre écrou, cela me permet de faire le réglage finement à la main ou encore rapidement à la Visseuse.

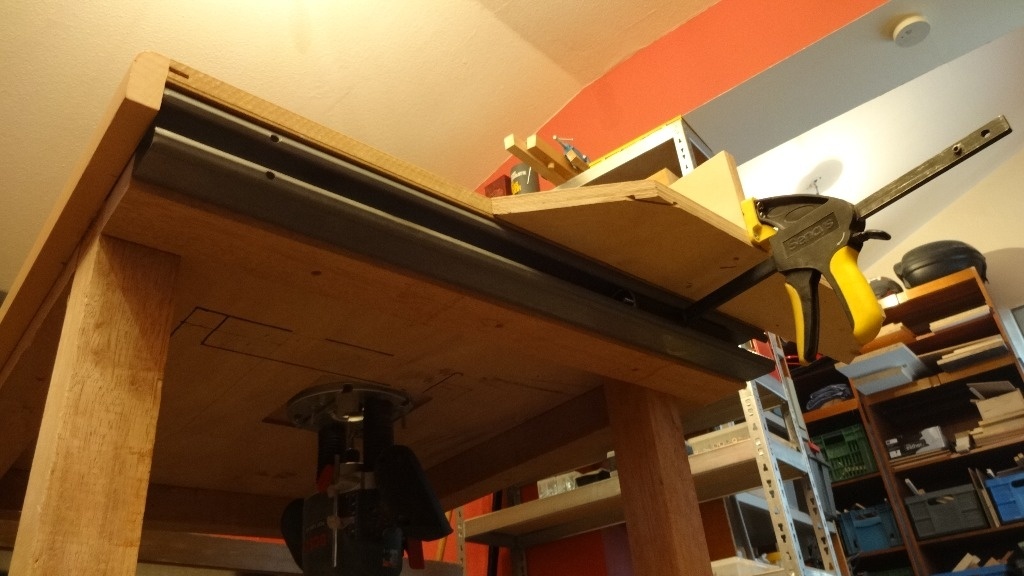

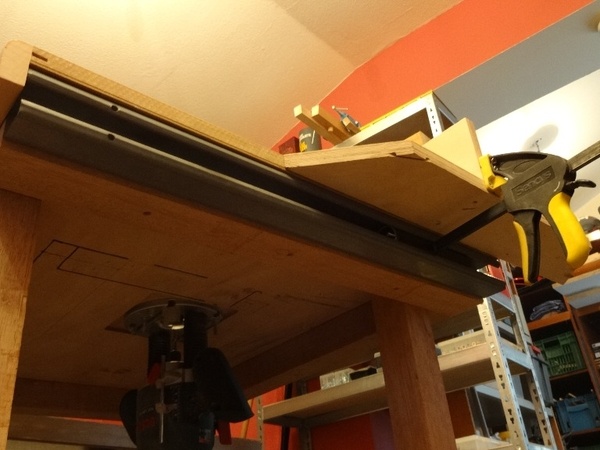

Pour le guide, c'est toujours le même système.

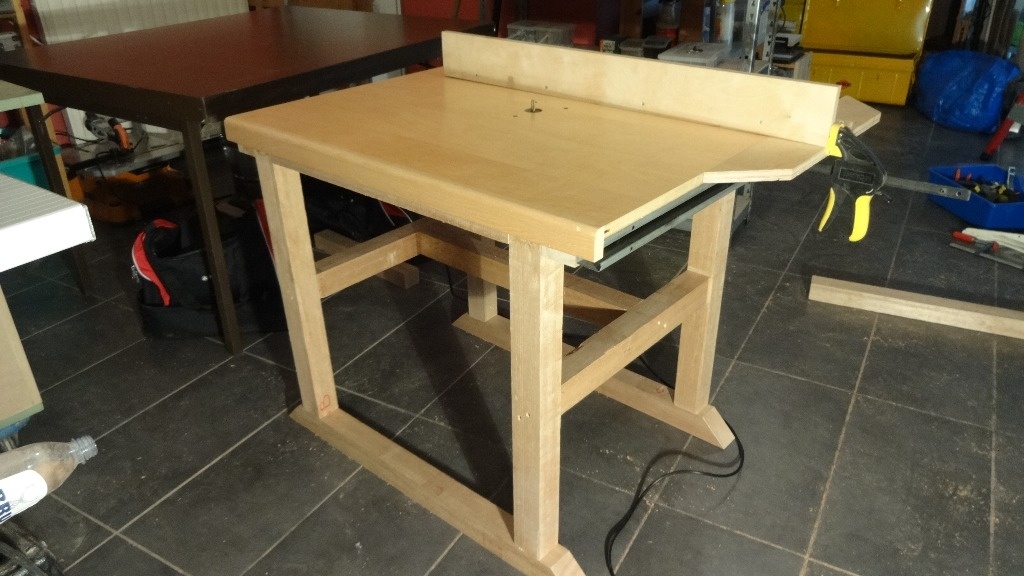

Voilà l'ensemble opérationnel, sans grosses finitions par manque de temps...

On en parle ici

Vic66 a publié la création "Piètement et système de réglage pour défonceuse sous table".il y a 9 mois
gibetb


Chouette ! Je pense que j'opterai pour le même système pour la montée.
Sinon, ce ne serait pas un nouveau cajon, avec un trou octogonal ? ;)

Vic66


Merci @gibetb ;)
Mais tu as l'oeil, oui c'est un vieux cajon Peruano ( sans système d'effet ) fait pour ma femme, mais elle l'utilise simplement pour s'asseoir quand elle vient dans l'atelier ^^

niclasse


Bien joué @vic66.
Tu l'as déjà utilisée pour faire quelque chose?

philtav

Slt
J aime bien le piètement et je trouves qu il y a de l'idée sur le serrage de la règle. A approfondir pour une manipulation plus aisée et une intégration au système plus approfondie !!! c'est une bonne solution.
Bravo

Vic66


@niclasse merci
La table était existante sur un piètement amovible, mais pas très stable ! Sur un coup de tête, j'ai commencé hier soir et fini cet après midi. j'avais fait ma deuxième boîte avec la table ;)

@philtav merci
J'ai voulu faire simple, efficace, précis et avec ce que j'avais sous la main ! je suis assez content du résultat final. Le cerveau surchauffe par moments, mais mon portefeuille s'en porte mieux ;)

niclasse


@vic66 je parlais de ton système de réglage ☺ j'ai fais quelque chose de ressemblant mais j ai pas eu le temps de tester... et les coup de tête ont parfois du bon... tu m'avais dis je te la recommande, et 2 jours après je faisais ma table pour défonceuse.

Vic66


Lol @niclasse on se porte tous vers le haut ;)
Même si on ne fait pas à l'identique, on trouve toujours des idées à prendre... bon parfois c'est à la débrouille quand on est pas super outillé !

Vic66


Oui oui j'ai testé le système de réglage, et j'avoue que c'est bien plus confortable ^^

Gaspar


Moi j'aime bien ton système de serrage pour le guide simple et efficace. A développé

Vic66


@gaspar merci
En tout cas, je suis vraiment satisfait avec ce système ;)

ecto1


vraiment ingénieux et bien réalisé, bravo.

Vic66


@ecto1 merci beaucoup ;)
