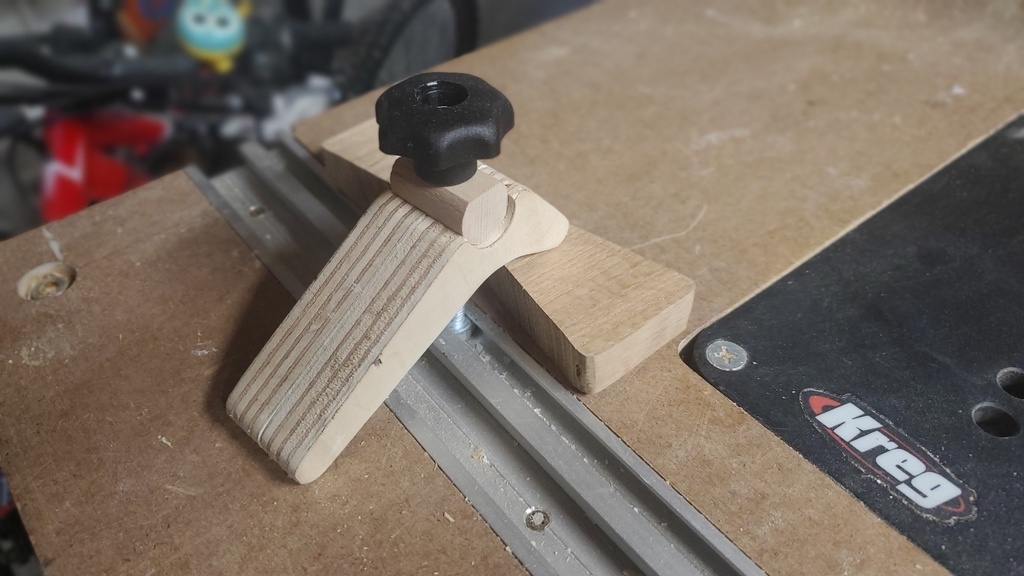

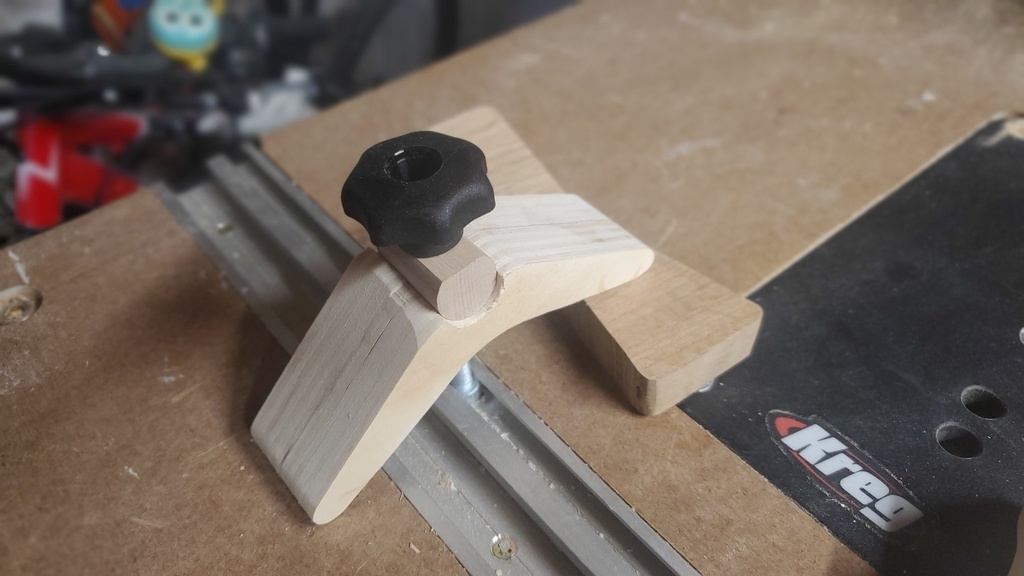

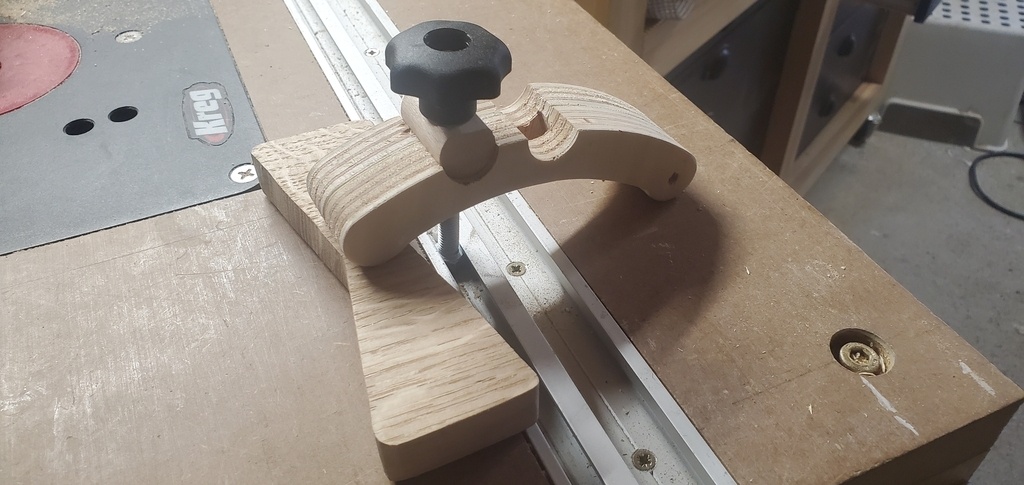

Voilà un outil qui va me servir pour mon traîneau de coupe en cours.

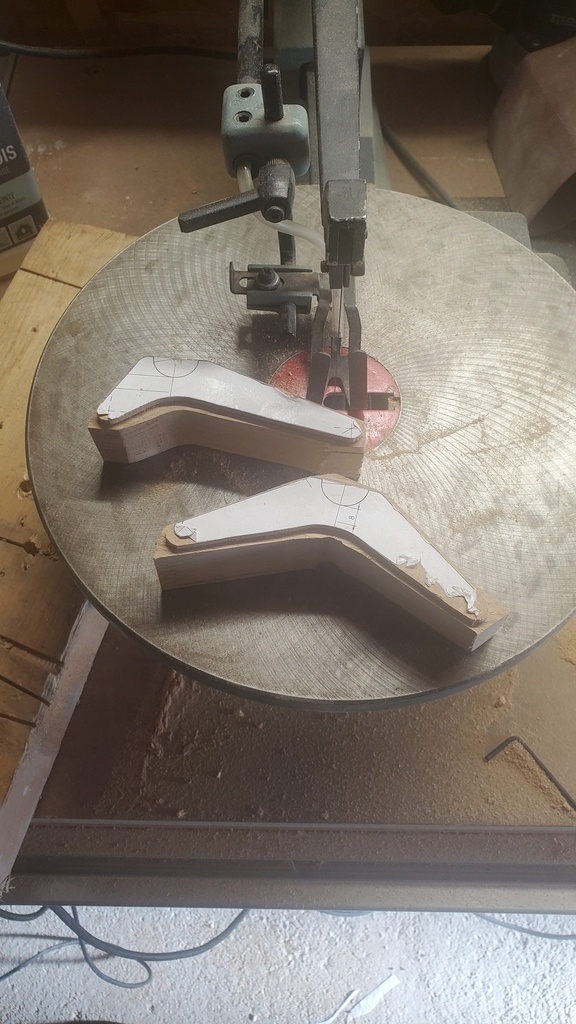

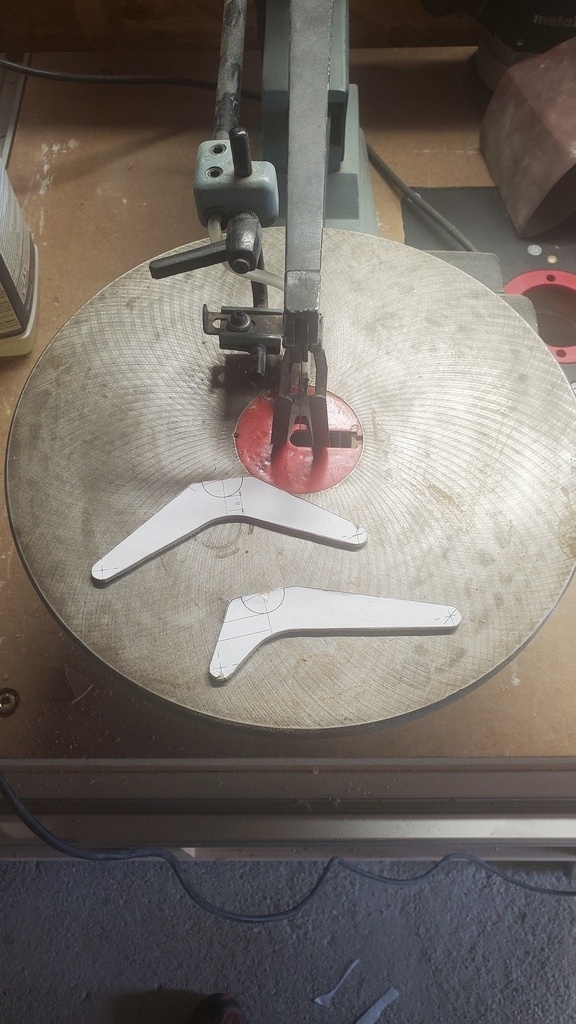

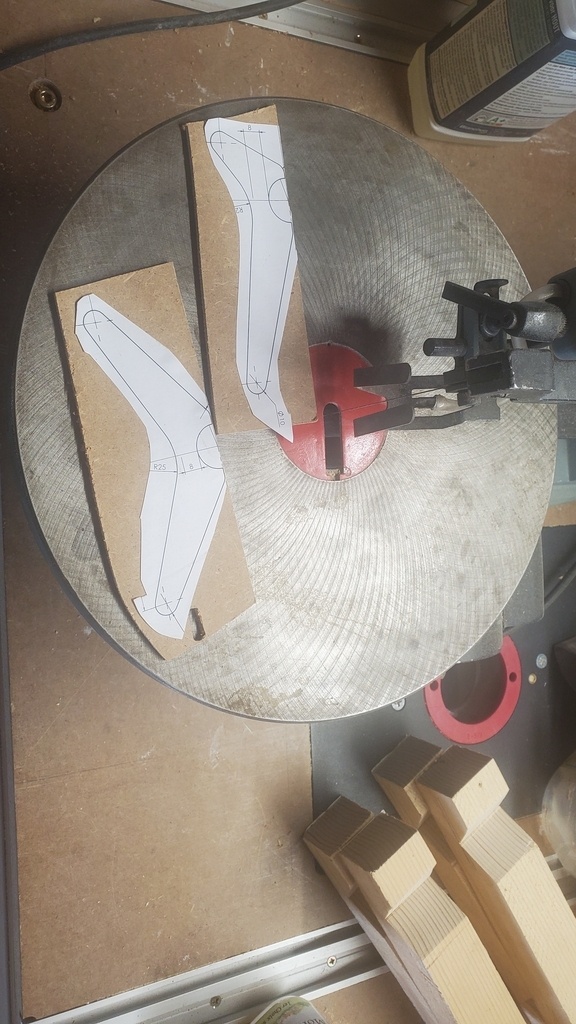

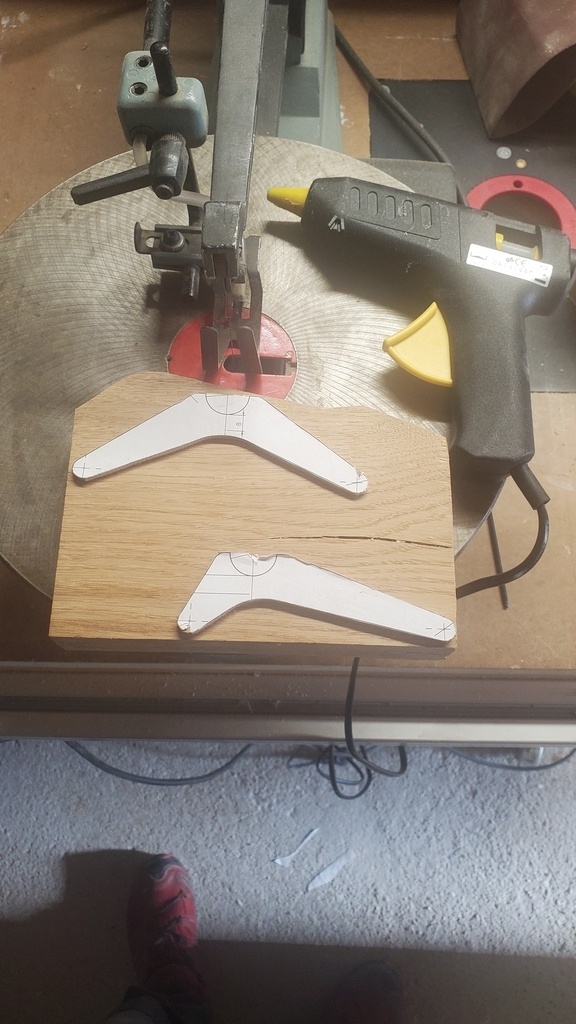

Un essai à la scie à chantourner :
Mais pas. satisfait des masses ( peut être pas encore assez compétent en la matière) : et surtout j'avais fait un gabarit en medium pour profilage a la défonceuse sous table mais le chêne étant trop dur et les pièces trop petiteS, j'ai eu des rejets qui m'ont refroidit.

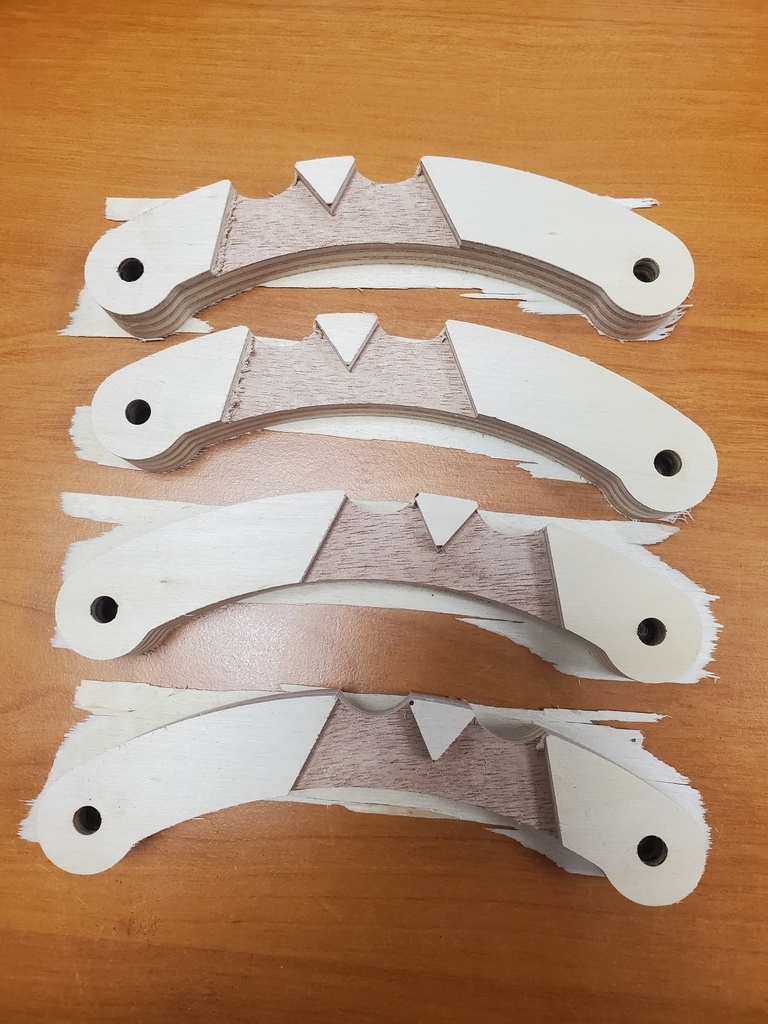

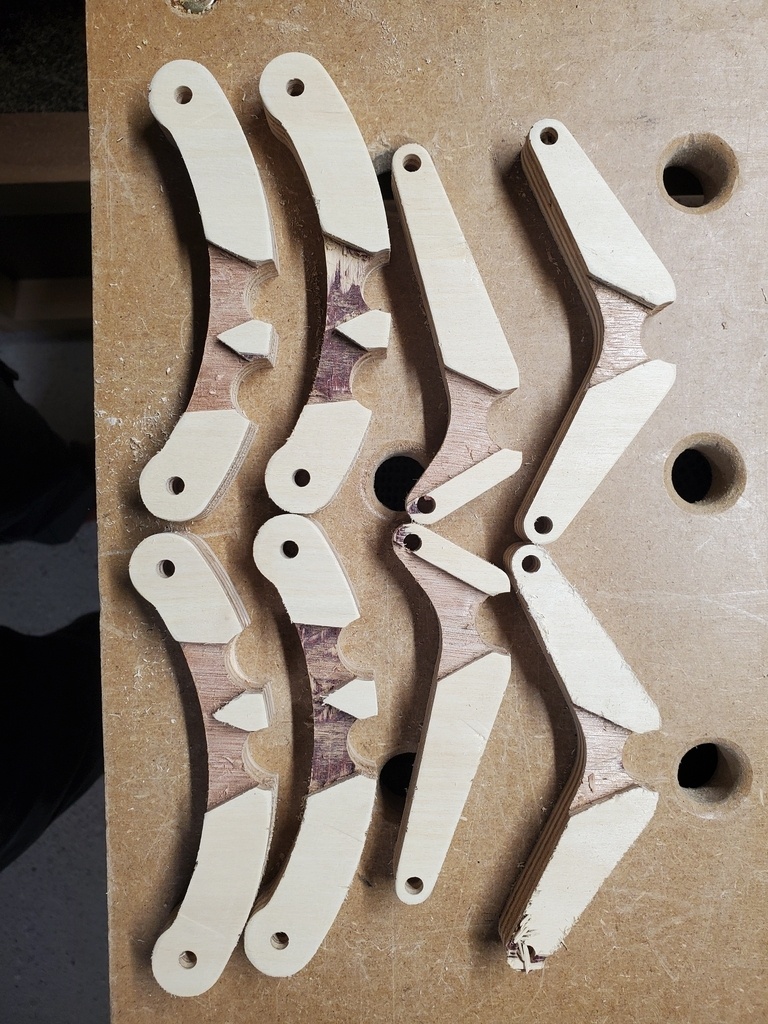

Donc je tente un conception 2D par assemblage de 2 CP de 18mm avec mise en position par tourillons de 6mm lors du collage. (Merci la CN)
Pif paf pouf:

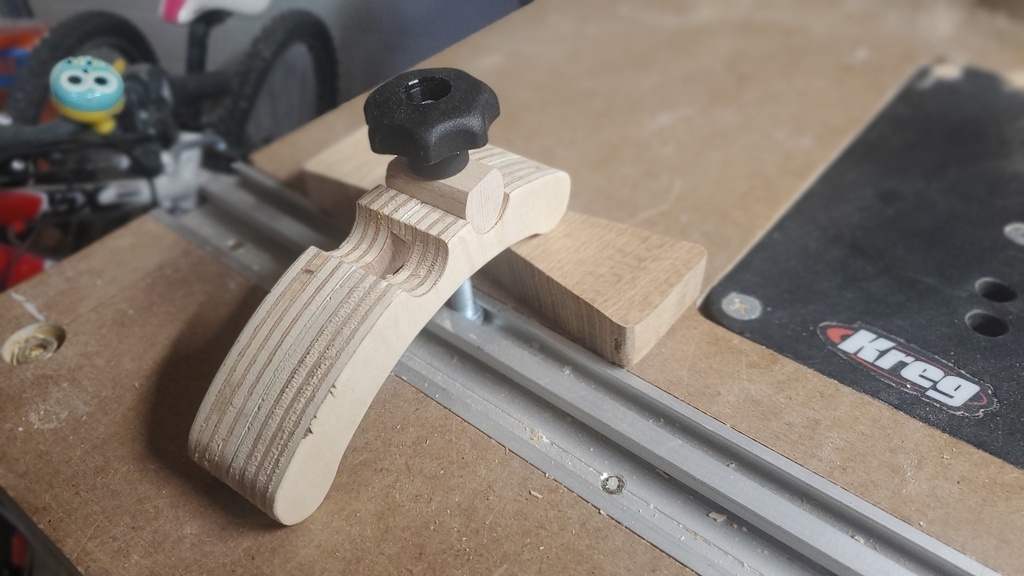

Bilan : la version du plan fonctionnait sans être trop esthétique, la deuxième version permettant de faire un serrage dans 2 positions me plaît mieux.
Publications associées
Licence
Autres créations de
Marc Janod
Discussions
Joli!
Mais je trouve que la rainure cylindrique est bien trop profonde. Il ne reste presque plus de matière en dessous, et l'ensemble doit être assez flexible. Une simple amorce de rainure incurvée eût suffit.
D'ailleurs, c'est la conception usuelle, mais je pense que si on inversait les parties male et femelle, c'est à dire que l'on gardait la bride avec sa belle courbure et que l'on mettait sur l'écrou la partie concave, ce ne serais pas moins facile à utiliser, pas moins facile à réaliser, et ça ne glisserait pas plus même si à la place des deux trous on mettait une rainure complète.
Mes trois cents, comme ils disent là-bas :-)
PS : et voilà, une idée de plus à explorer, je me sens attiré par mon cahiers de crobars comme par l'anneau de pouvoir!
c'est vrai que la direction théorique des efforts dans la poignée est verticale, donc peu de risque que la vis vienne s'appuyer sur la bride.
la difficulté réside dans la fabrication précise de l'axe avec méplat et usinage concave.
mais c'est clair qu'on maximise la rigidité de la bride.

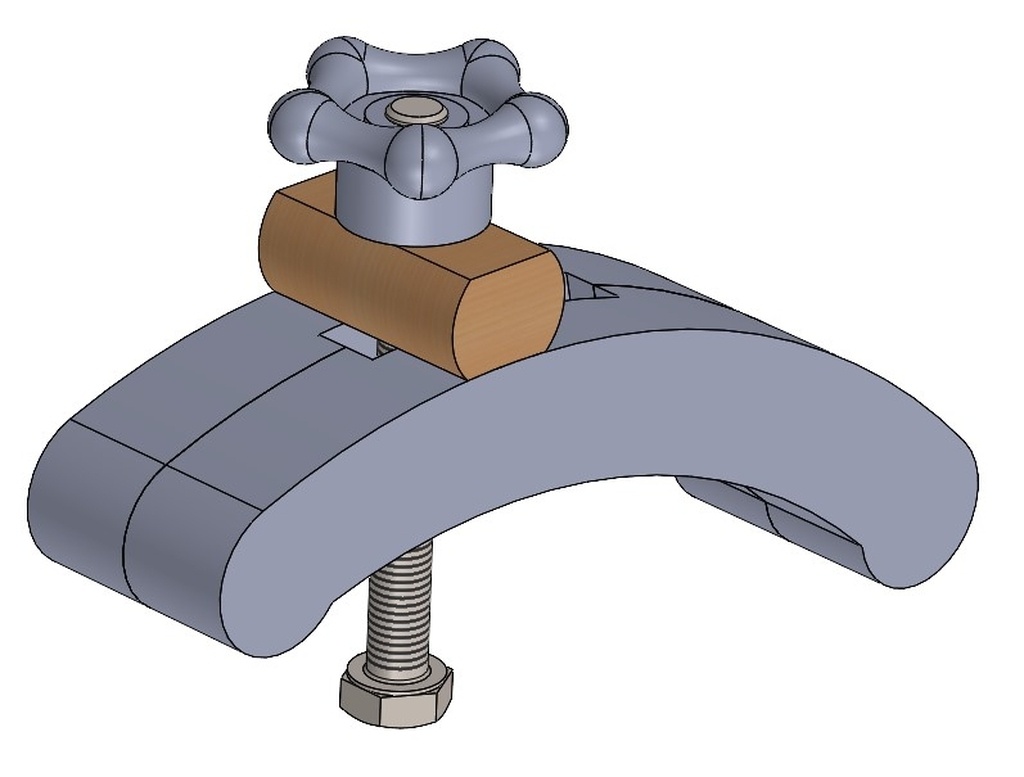

le bon compromis est la proposition de Kentaro . j'ai modifié le plan en ce sens et réusine dès que j'ai le temps.
Ah ben voilà, pas la peine que j'aille sous Freecad, merci! :-)
Pour la partie concave, je me contenterais de mettre du papier de verre sur la bride, et de frotter le méplat dessus : vu le grand rayon, ça devrait aller vite.
On peut éventuellement compléter avec un ressort léger dessous, pour éviter d'avoir les brides qui tombent sur la pièce dès qu'on desserre, et roule ma poule!
Malin !
Merci pour les idées
Marc Janod Avec plaisir!
Marc Janod LionelDraghi Il me semble qu'avec ce système, la partie cylindrique peut glisser, et donc, moins serrer.
Je ferais plutôt comme à l'origine, mais avec une "rigole" bien moins profonde. Quelques mm suffiraient.

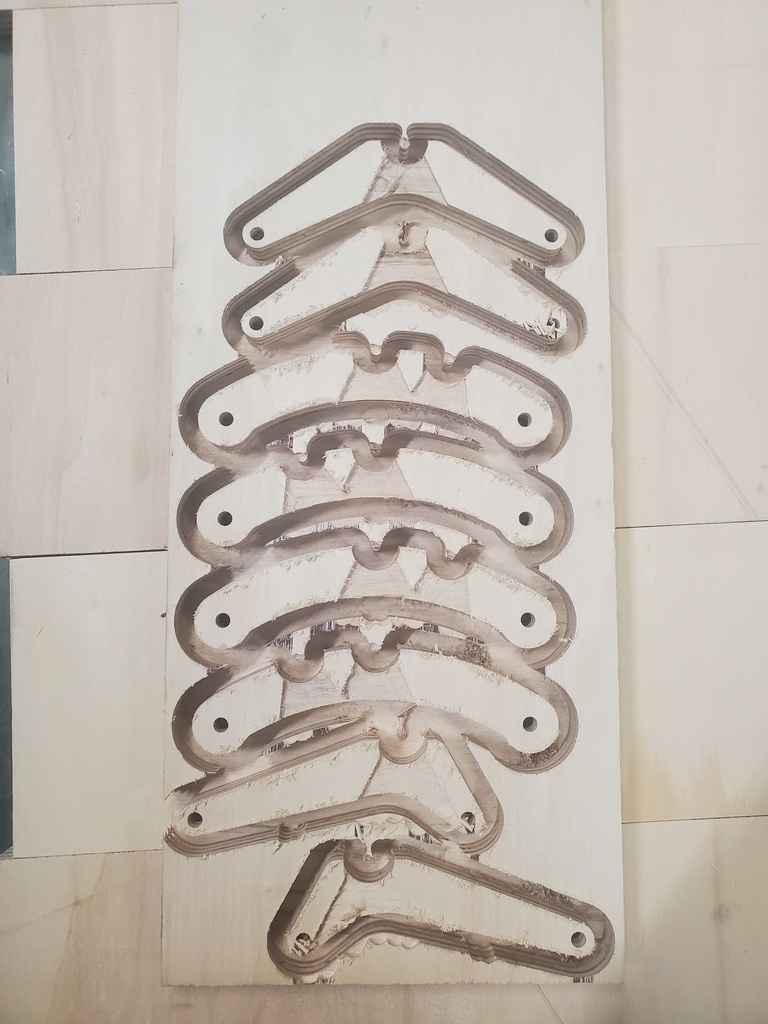

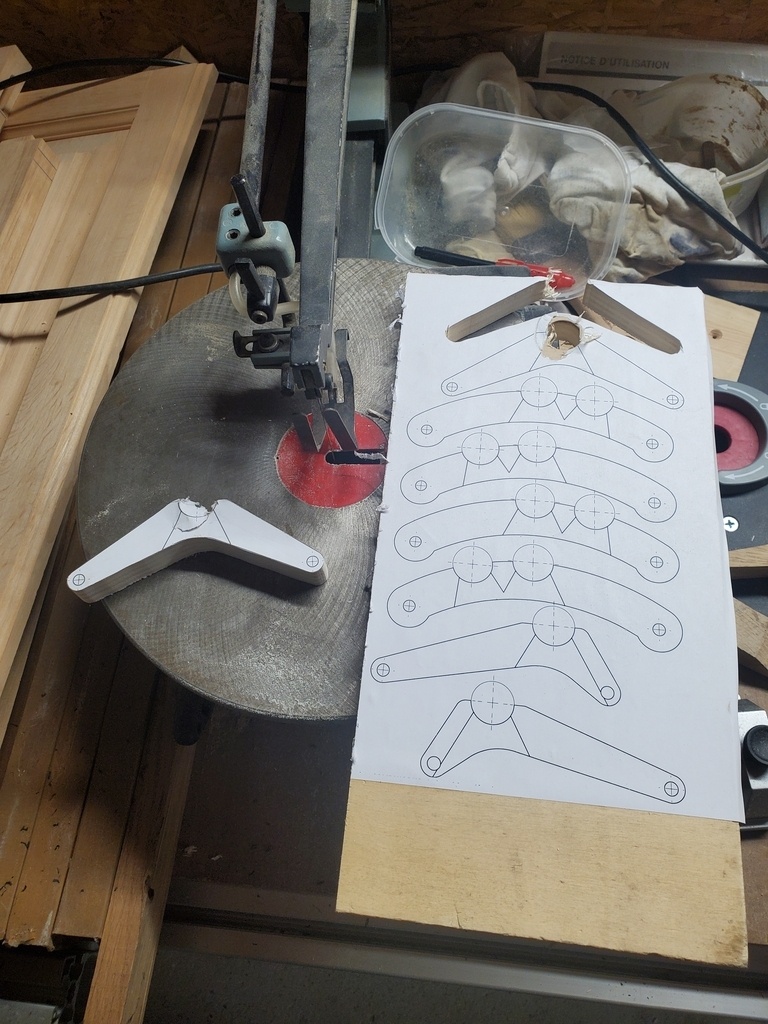

Voilà, c'est fait : Plus qu'à détourer et coller.
Pour Kentaro et sa (future ?) CNC : j'ai utilisé une fraise 1 dent hélice à gauche avec Vc=400m/min et VF=4000mm/min
Super coupe, aucun arrachement contrairement au précédent usinage
Marc Janod Merci! ( En avant première: la "future" cnc avance bien! Elle bouge désormais dans tous les sens et les cables sont intégrés. Il n'y a plus qu'à calibrer... Premier copeaux prévus d'ici fin mars! )
Kentaro
C'est vrai, tu as raison.
J'ai testé de serrer vraiment fort, mais ça se déforme sans craquer.
Va falloir tester une future modification
Intéressant! Peux-tu nous dire quelle référence de profilé tu utilises ainsi que les poignées? Merci d'avance
Mon "dealer" est assistent système.
Le rail en T est compatible avec ceux des "maki'stool" et les boutons sont vendus par eux aussi.
Super service rapide
Pour la petite Histoire, je suis en train de faire un traîneau avec coupe d'onglet en utilisant leur rail 20x40.
D'où l'intérêt des brides
Merci :-)
La version courbe est très jolie.
Merci
Merci pour le partage. J'opte pour la version courbe.

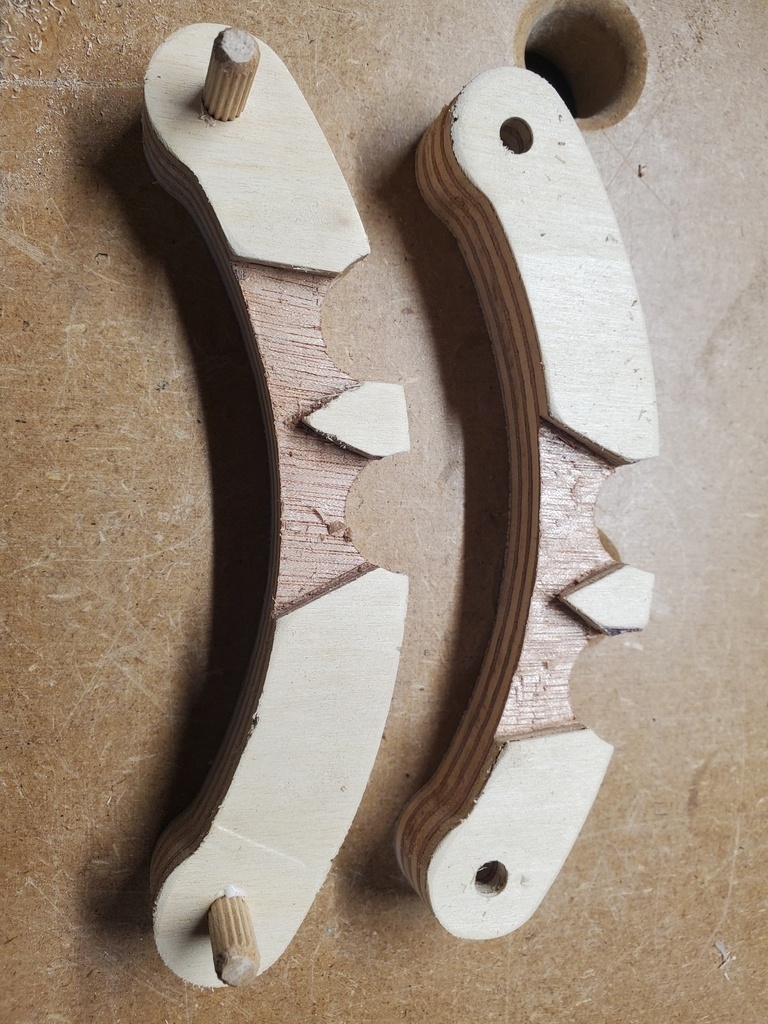

Est-ce-que l'ouverture complète du logement de vis au centre, ce qui permettrait de faciliter sans démontage son passage d'une rond-rainure à l'autre, lesquelles creusées bien moins profondes (cf.Kentaro), pourrait ne pas trop en affaiblir la rigidité ?,
Merci du retour.
Je ne suis pas sûr d'avoir bien compris la suggestion ou question : la rainure fait 10mm. La vis est du M8 avec un tête de 13mm.
Donc est ce que la question concerne cette rainure avec la possibilité de la passer à 13ou14mm pour sortir la vis sans tout dévisser ?
Ok. S'cuses pour la phrase tordue :-) Quoi que ?:-))

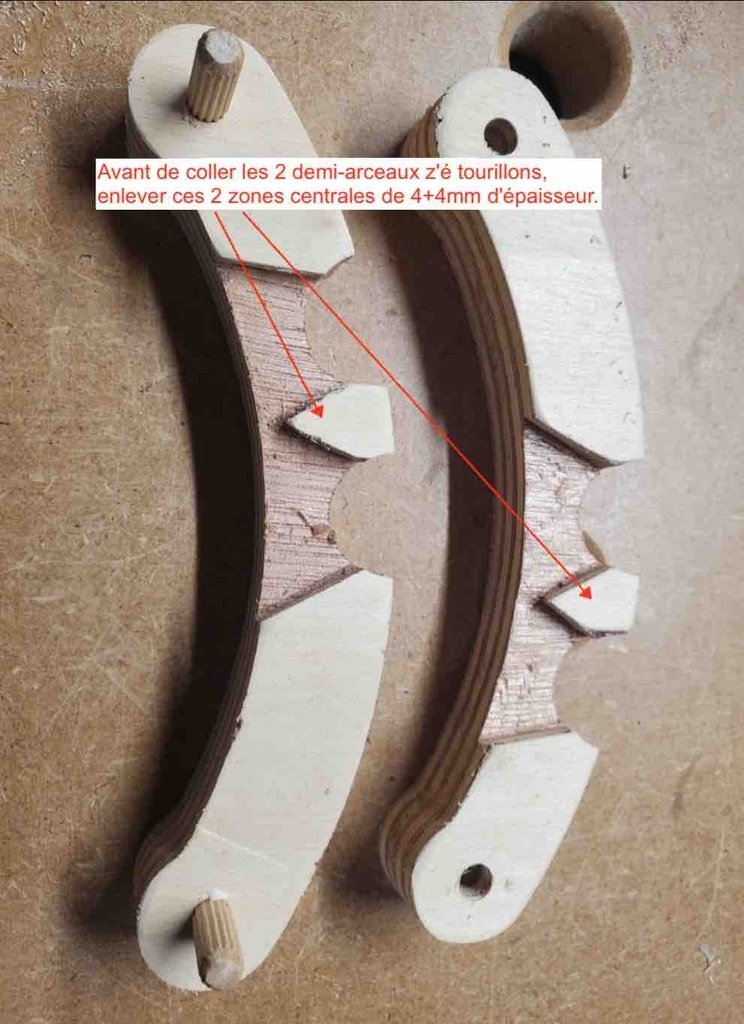

Serait-ce plus compréhensible avec cette reprise photographique ?
Reçu 5/5
Effectivement elles ne sont pas d'une grande utilité. Mais elles doivent rajouter un micro chouilla de rigidité.
Après elles sont là, je les colle
moi j'aime tout... j'avais ça dans un coin de la tête mais sans m'y arrêter par manque de temps . Maintenant c'est décoincé ! merci
Tant mieux si ça peut aider !
La dernière version est en cours de collage : effectivement beaucoup plus rigide
